Четра трубоукладчик: Трубоукладчик ЧЕТРА ТГ511 — Чебоксарский агрегатный завод

Трубоукладчик ЧЕТРА ТГ503 — Чебоксарский агрегатный завод

Чебоксарский агрегатный завод

  • Главная
  • Акции
  • Продукция
  • Новости
  • О компании
  • Контакты
  1. Главная
  2. Продукция
  3. Трубоукладчики
  4. ЧЕТРА ТГ503

Получите коммерческое предложение
прямо сейчас:

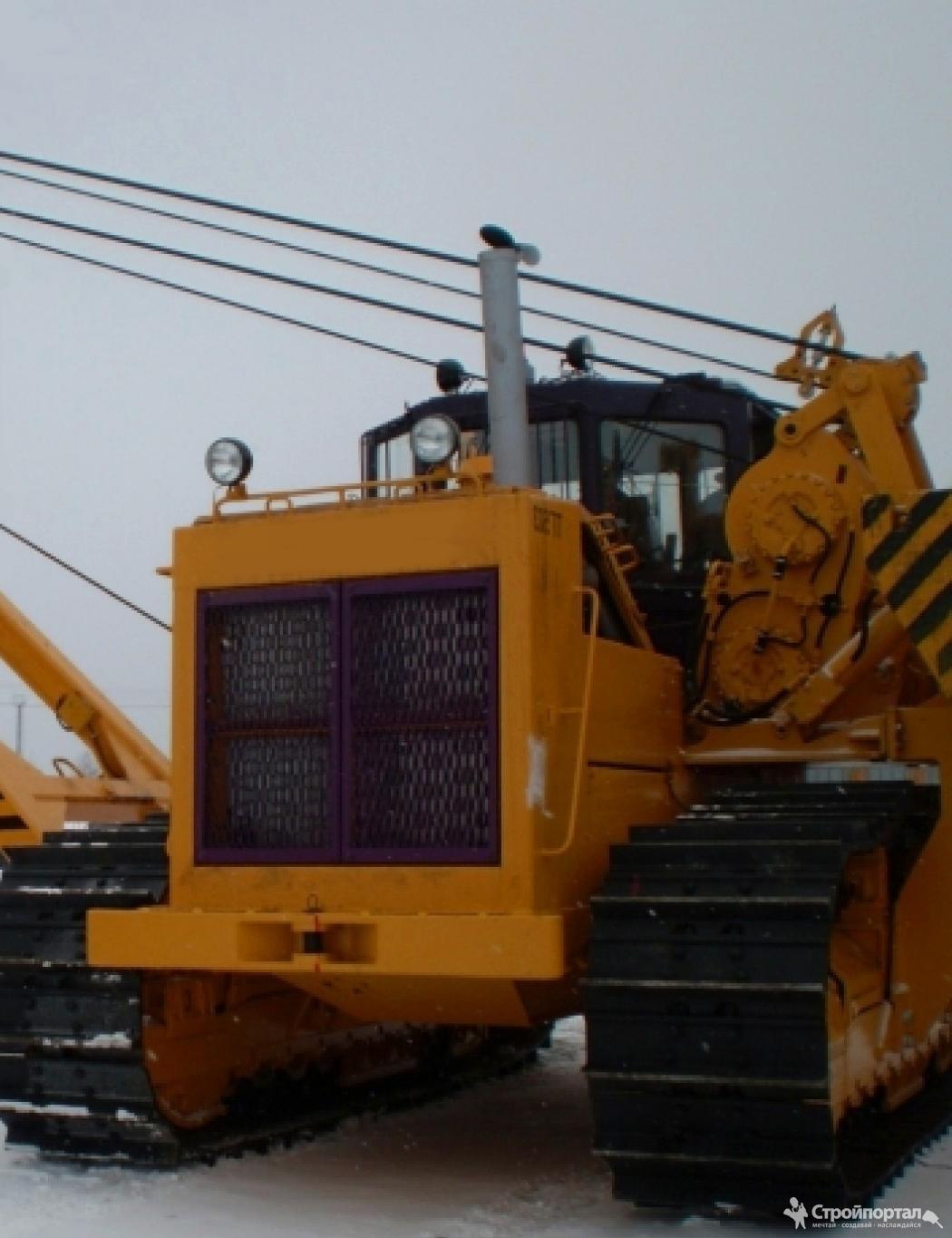

Трубоукладчик ЧЕТРА ТГ503 обладает грузоподъемностью 50 — 102 тонны в зависимости от используемого плеча. Среди прочих преимуществ трубоукладчика можно отметить повышенную устойчивость и небольшое число органов управления.

Наименование Трубоукладчик ЧЕТРА ТГ503
Двигатель Cummins KTTA19-C520 ЯМЗ-8501.1
Мощность двигателя, кВт/лс 353/480 382/520
Вес, кг 69000
Грузоподъемность при откинутом противовесе, т 104.9/50

← Трубоукладчик ЧЕТРА ТГ302

Трубоукладчик ЧЕТРА ТГ511 →

  • Запчасти
    • Запчасти ДТ-75
    • Запчасти Т-130
    • Запчасти Т-170
    • Запчасти ДЭТ-250
    • Запчасти Т-11.01
    • Запчасти Т-15.01
    • Запчасти Т-20.01
    • Запчасти Т-25.01
    • Запчасти Т-35.01
    • Запчасти Т-4А
    • Запчасти Т-402
    • Запчасти ТТ-4
    • Запчасти ТТ-4М
    • Запчасти Komatsu D65
    • Запчасти Komatsu D155
    • Запчасти Komatsu D355A
    • Запчасти Komatsu D355C
    • Запчасти Komatsu D375A-2
    • Запчасти Komatsu D375A-3
    • Запчасти Caterpillar D6D
    • Запчасти Caterpillar D9N
    • Запчасти Caterpillar D9R
    • Запчасти Hitachi EX-400
  • Гусеницы
    • Гусеницы ДТ-75
    • Гусеницы Т-70
    • Гусеницы Т-130
    • Гусеницы Т-140
    • Гусеницы Т-170
    • Гусеницы Т-330
    • Гусеницы Т-500
    • Гусеницы ТГ-321
    • Гусеницы ТГ-502
    • Гусеницы ТГ-503
    • Гусеницы ДЭТ-250
    • Гусеницы ВТ-100
    • Гусеницы ВТ-150
    • Гусеницы Т-9. 01
    • Гусеницы Т-11.01
    • Гусеницы Т-15.01
    • Гусеницы Т-20.01
    • Гусеницы Т-25.01
    • Гусеницы Т-35.01
    • Гусеницы Т-4
    • Гусеницы ТТ-4
    • Гусеницы ТДТ-55
    • Гусеницы Komatsu D65
    • Гусеницы Komatsu D85
    • Гусеницы Komatsu D155
    • Гусеницы Komatsu D355A
    • Гусеницы Komatsu D355C
    • Гусеницы Komatsu D375A-2
    • Гусеницы Komatsu D375A-3
    • Гусеницы Komatsu D375A-5
    • Гусеницы Caterpillar D6D
    • Гусеницы Caterpillar D9N
    • Гусеницы Caterpillar D9R
    • Гусеницы Hitachi EX-400
    • Гусеницы Liebherr 9411
    • Гусеницы Kato HD1500
    • Гусеницы на тракторы Республики Польша
  • Радиаторы
    • ЧМ2-100-300-1,2-7
    • ЧМ2-100-300-1,2-9
    • ЧМ2-100-500-1,2-5
    • ЧМ2-100-500-1,2-7
    • ЧМ3-120-300-1,2-7
    • ЧМ3-120-300-1,2-9
    • ЧМ3-120-500-1,2-5
    • ЧМ3-120-500-1,2-7
    • МС-140
    • МС-140М-300
    • МС-140М-500
    • 2КП100-90×500
  • Замки
    • ВС2А
    • ВС2М1
    • ВС2М1-01
    • ВС2М1-02
    • ВС2-3А
    • ВС2-4А
    • ВС2-4А-01
    • ВС2-6А
    • ВС2-6А-01
    • ВС2-6А-02
    • ВС2-7
    • ВС2-8
    • ВС2-9
    • ВС2-10
    • ВС2-12
    • ВС2-14А
    • ВС2-15А
    • ВС2-21
    • ВС2-23
    • ВС2-26
    • ВС2-49
    • ВС2-49-01
    • ЗВ1-2
    • ЗВ1-4
    • ЗВ1-21
    • ЗВ1-41
    • ЗГД-02
    • ЗН1-2
    • ЗНД1А
    • ЗМ1
    • ЗМ1-01
    • ЗМ1-03
    • ЗП1
    • ЗП1-01
    • ЗП2
    • ЗТ1
    • ВС2-11 «Щит и меч»
    • ВС2-28 «Сердечко»
    • ВС2-34 «Домик»
    • ВС2-35 «Корзинка»
    • ВС2-36 «Крышка бензобака»
    • ВС2-37 «Грузовичок»
    • ВС2-38 «Крепость»
    • ВС2-39 «Автомобиль»
  • Бульдозеры
    • ЧЕТРА Т6
    • ЧЕТРА Т9
    • ЧЕТРА Т11
    • ЧЕТРА Т15
    • ЧЕТРА Т20
    • ЧЕТРА Т25
    • ЧЕТРА Т35
    • ЧЕТРА Т40
  • Трубоукладчики
    • ЧЕТРА ТГ121
    • ЧЕТРА ТГ122
    • ЧЕТРА ТГ221
    • ЧЕТРА ТГ222
    • ЧЕТРА ТГ301
    • ЧЕТРА ТГ302
    • ЧЕТРА ТГ503
    • ЧЕТРА ТГ511
  • Экскаваторы
    • ЧЕТРА ЭГП-200
    • ЧЕТРА ЭГП-230
    • ЧЕТРА ЭГП-270
    • ЧЕТРА ЭГП-450
  • Колесная техника
    • Погрузчик ЧЕТРА ПК40
    • Погрузчик ЧЕТРА ПК60
    • Погрузчик ЧЕТРА ПК120
    • Трактор ЧЕТРА ТК11
    • Трактор ЧЕТРА ТК25
    • Компактор ЧЕТРА КК11
    • Погрузчик ЧЕТРА ПТС-4012

Кран трубоукладчик ЧЕТРА ТГ121 — Алкис

Грузоподъёмность: Номинальная грузоподъёмность трубоукладчика ЧЕТРА ТГ 121 – 12 500 кг. Повышенная устойчивость: Достаточная ширина колеи и большая длина опорной поверхности гусеницы в сочетании с легко регулируемыми противовесами обеспечивают машине повышенную устойчивость и высокую безопасность.

ОСТАВИТЬ ЗАЯВКУ









ДВИГАТЕЛЬ

Шестицилиндровый четырехтактный дизель с турбонаддувом и охлаждением наддувочного воздуха, типа «воздух – воздух», жидкостного охлаждения QSB6.7-C165

Расположение цилиндров – рядное
Диаметр цилиндра и ход поршня – 102мм х 120мм
Рабочий объем двигателя – 5.9 л.
Эксплуатационная мощность – 110 кВт (150 л.с.) при 2000 об/мин
Максимальный крутящий момент, не менее – 800 Нм при 1300…1500 об/мин

Шестицилиндровый V-образный (угол развала 90°), четырёхтактный дизель без турбонаддува, жидкостного охлаждения ЯМЗ 236 ДК-7.

Диаметр цилиндра и ход поршня — 130 мм х 140 мм
Рабочий объем двигателя — 11,14 л
Эксплуатационная мощность — 127 кВт при 2000 об/мин
Максимальный крутящий момент, не менее 716 Нм при 1300…1500 об/мин

Топливный насос со всережимным регулятором частоты вращения.
Система очистки масла с полнопоточным и центробежным фильтрами.
Жидкостно-масляный теплообменник для охлаждения масла двигателя. Теплообменник для охлаждения масла трансмиссии установлен в составе блока радиатора. Регулирование теплового режима осуществляется термостатом и вентилятором с приводом от дисковой муфты с автоматическим включением вентилятора, в зависимости от температуры охлаждающей жидкости. 24-вольтовая электрическая пусковая система.

КОРОБКА ПЕРЕДАЧ

ПередачаПередний ходЗадний ход
13,74,9
26,78,8
310,813,9

Планетарная коробка передач, переключаемая под нагрузкой, с муфтами диаметра 345 мм, работающими в масле и обладающими высокой способностью передачи крутящего момента, обеспечивающая три передачи переднего и три передачи заднего хода. Конструктивно объединена с согласующим редуктором и главной передачей в единый силовой блок, устанавливаемый в корпус заднего моста. Трехэлементный, одноступенчатый гидротрансформатор с активным диаметром 390 мм, максимальным коэффициентом трансформации Ко =2,539 с редуктором привода насосов, соединяется с коробкой передач шлицевой муфтой, устанавливается на передней стенке заднего моста. Гидротрансформатор соединен с двигателем через карданную передачу и упругую муфту, установленную на двигателе.

ХОДОВАЯ ЧАСТЬ

Подвеска: жёсткая с поперечной балкой. Опорные, поддерживающие катки и направляющие колёса с одноразовой смазкой на весь срок службы с самоподжимными уплотнениями типа «двойной конус». Число опорных катков (с каждой стороны) — 8 Число поддерживающих катков (с каждой стороны) — 2

Гусеницы: Сборные с башмаками с одним грунтозацепом и уплотнением для удержания жидкой смазки в шарнире, что служит увеличению ресурса. Натяжение гусеницы легко регулируется шприцем с консистентной смазкой.

Шаг звена — 203 мм.
Число башмаков (с каждой стороны) — 43
Высотагрунтозацепов — 65мм.
Ширина башмака — 560мм
Площадь опорной поверхности — 3,385 мг
Давление на грунт, не более — 0,66 кГс/см.кв

ТРУБОУКЛАДОЧНОЕ ОБОРУДОВАНИЕ

Грузоподъёмность: ТГ-121Я с номинальной грузоподъёмностью 12 500 кг предназначен для укладки труб в траншею и других погрузочно-разгрузочных работ

Кратность полиспастов: грузового-4, стрелового-4

Крюк: Крюк приводится в движение через полиспастную систему с помощью лебёдки.
Высота подъёма крюка на вылете1,5 — 6,1 м
Скорости подъёма и опускания крюка при частоте вращения коленчатого вала 2000 об/мин, 8-21 м/мин.

Стрела: Стрела представляет собой сварную конструкцию коробчатого сечения. Приводится в движение через полиспастную систему с помощью лебёдки.

Длина стрелы — 7м.
Масса стрелы — 1150кг

Лебёдка: Двухбарабанная лебёдка с гидравлическим приводом, управляется гидравлически.
Постоянно замкнутые дисковые тормоза.

Габаритные размеры лебёдки:

барабана (диаметр х ширина), мм — 325 мм х 255 мм
Размеры каната (диаметр х длина):
крюка — 16ммх46м,
стрелы — 16 мм х46м

Противовесы: в виде набора из 4-х плит, массой 423 кг каждая, установлены на раме противовеса. Управление противовесом гидравлическое от насоса HLU-100, секции общего распределителя и гидроцилиндра диаметром 100 мм.

ЭКСПЛУАТАЦИОННЫЙ ВЕС

Эксплуатационный вес, не более — 22 700 кг

PL61 Трубоукладчик боковая стрела оборудование для строительства трубопроводов

Трубоукладчик Cat PL61

ДВИГАТЕЛЬ                                                   ГРУЗОПОДЪЕМНОСТЬ
Cat C4.4         130 л.с. / 97 кВт              40 000 фунтов/ 18 145 кг

ПРЕДНАЗНАЧЕН ДЛЯ ПОДЪЕМА НЕБОЛЬШИХ ДЮЙМОВ И КОММУНАЛЬНЫХ ПОДЪЕМОВ.
Трубоукладчик Cat ® PL61 с боковой стрелой  /  разработан для надежной работы на самых сложных стройплощадках и предназначен для работы с трубами меньшего диаметра и получил высокую оценку за производительность, безопасность и удобство обслуживания. Небольшая транспортная ширина в сочетании с опытной поддержкой дилерской сети Cat означает, что эта ключевая машина будет доступна в любое время и в любом месте.

Мы приглашаем вас убедиться в том, почему трубопроводчики выбирают эту превосходную машину. Как ваш партнер, PLM может помочь вам спланировать успешный проект, ответив на любые ваши вопросы, предоставив рекомендации, относящиеся к вашему конвейерному проекту, и помогая оптимизировать процесс. Свяжитесь с нами сегодня или поговорите со своим менеджером по работе с клиентами, чтобы начать работу.

Особенности и информация

  • Технология выбросов. Трубоукладчик PL61 соответствует требованиям стандартов на выбросы загрязняющих веществ Tier 4 Final/Stage IV Агентства по охране окружающей среды США и Tier 4 Кореи.
    Технология снижения выбросов спроектирована так, чтобы быть прозрачной — от оператора не требуется никаких действий и не нужно останавливать регенерацию, это происходит автоматически в фоновом режиме, пока вы работаете.
  • Производительность. Модель PL61 отличается более быстрой реакцией на рулевое управление, что обеспечивает превосходную маневренность на полосе отчуждения трубопровода. Автоматически поддерживает скорость двигателя в соответствии с требованиями к мощности для максимальной производительности. Усиленная ходовая часть хорошо подходит для агрессивных условий эксплуатации, таких как боковые склоны или работа на каменистой, неровной местности.
  • Безопасность. Стандартные конструкции защиты от опрокидывания (ROPS) , рассчитанные на полную массу машины трубоукладчика. Для модели PL61 доступен индикатор мониторинга нагрузки Cranesmart (LMI), который по беспроводной сети передает оператору точную информацию о нагрузке.
    Ознакомьтесь с региональными нормами для требований LMI. Камера заднего вида со специальным дисплеем входит в стандартную комплектацию и улучшает видимость вокруг машины.
Загрузите брошюру о продукте с этой страницы, чтобы ознакомиться с дополнительными функциями.

Галерея



В дополнение к полной линейке трубоукладчиков Caterpillar, боковых стрел, гусеничных тракторов (бульдозеров), экскаваторов и автогрейдеров, PLM является эксклюзивным дистрибьютором сварочных тракторов Vanguard с непрерывным приводом, мокрых палуб (гидравлические комплекты для переоборудования трубоукладчиков Caterpillar) тракторы Combo (трубоукладчики на тракторах Caterpillar D6). Для получения дополнительной информации обратитесь к менеджеру по работе с клиентами PLM или нажмите здесь, чтобы связаться с нами.

Оборудование контроля нагрузки для строительства трубопроводов

Трубоукладочная система LMI 4


от Cranesmart

Беспроводное предоставление оператору точной информации о нагрузке, что значительно снижает вероятность дорогостоящих и опасных перегрузок, опрокидываний и других несчастных случаев на стройплощадке.

Система Winchsmart


от Cranesmart

Для сложных работ на крутом трубопроводе с буксирными кабелями между машинами защитите свою команду и свое оборудование с помощью системы Winchsmart.

Чтобы удовлетворить потребность в точной информации о нагрузке в трубопроводной отрасли, PLM объединилась с Cranesmart Systems, чтобы предоставить систему беспроводного индикатора нагрузки (LMI) для трубоукладчиков. Трубоукладочная система LMI 4 предоставляет оператору точную информацию о нагрузке, включая:

• Груз на крюке
• Свес
• Наклон машины
• Грузоподъемность в этом положении
• Предупреждение о перегрузке
• Обнаружение линии электропередач
• Дополнительный антиблок

Система Winchsmart использует тензодатчик 140K, который передает информацию о нагрузке на простую интерфейсную панель. Вместе с предупредительными сигналами о нагрузке оператор в любой момент знает об условиях в реальном времени. Основные функции включают в себя:

• Точное отображение и регистрация условий нагрузки
• Все системы являются заводскими
      откалиброваны в соответствии с точностью сертификационного уровня
•  Громкий звуковой сигнал и звуковой сигнал, когда какая-либо нагрузка превышает максимальное значение
   В)
• Быстрая и простая установка, технический персонал не требуется

•  Гарантированное 10-летнее обслуживание и бесплатные батареи в течение всего срока службы системы

Точно. Надежный. Простой.

• Простой и удобный дисплей
•  Разработано специально для трубоукладчиков, запрограммировано для каждой модели

•  Создано для любых погодных условий от -40ºF до +140ºF (от -40ºC до +60ºC)
• Используйте код разрешения супервизора для управления тем, какие части системы могут использовать операторы
access
• Быстро и легко проверьте состояние всех датчиков в системе

Защита от засорения

Система трубоукладчика также обеспечивает защиту от засорения. Эта функция включает в себя простой беспроводной антиблокировочный переключатель, который свободно поворачивается в направлении троса, а также цепь и спусковой груз.

Операторы обычно сосредотачиваются на нагрузке на крюке, а не на близости подвесных блоков. Функция антиблокировки обеспечивает звуковую и визуальную сигнализацию на панели дисплея непосредственно перед соединением двух подвесных блоков, что предотвращает повреждение оборудования и повышает безопасность наземного персонала.

Приложение для бригадира на стройплощадке
Система Winchsmart имеет приложение для бригадира на строительной площадке, которое позволяет супервайзерам эффективно просматривать рабочие данные и контролировать состояние загрузки нескольких машин одновременно, записывая значения для анализа.

• Приложение может быть настроено пользователем.
•  Предоставляет полный обзор состояния, адаптированный к любому набору конкретных потребностей.
• Все сигналы тревоги четко отображаются и регистрируются с указанием типа, времени, даты и статуса.
