ЮМЗ-6Л ( каталог 1991г.) (6Л, 6М)- описание, характеристики, история.

Тракторы “Беларусь” ЮМЗ-6Л и ЮМЗ-6М являются модернизацией тракторов “Беларусь” МТЗ-5МС/5ЛС, выполнены по нормальной для сельскохозяйственных тракторов схеме и имеют полурамную конструкцию. Они предназначены для работы с навесными, полунавесными и прицепными сельскохозяйственными машинами и орудиями, для привода в движение работающих органов различных стационарных сельскохозяйственных машин, а также для выполнения широкого круга транспортных работ.



Двигатель может быть поставлен в двух комплектациях: с электростартером (ЮМЗ-6М) или с пусковым двигателем (ЮМЗ-6Л). Модернизированный трактор ЮМЗ-6Л/6М выпускается под маркой ЮМЗ-6АКЛ/6АКМ, на нем устанавливается ходоуменьшитель (по заказу), вал отбора мощности с независимым приводом, рулевое управление с гидроусилителем и регулируемым углом наклона рулевой колонки, гидронавесная система раздельно-агрегатная с автосцепкой. По заказу трактор комплектуется дополнительным оборудованием: колесами для пропашных работ в узких междурядьях, полугусеничным ходом; предпусковым подогревателем и др.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип трактора	Колесный, универсальный, класса 1.4 тс
Габаритные размеры, мм:
длина	4095
ширина	1884
высота (по глушителю)	2600
высота (по кабине)	2460
Продольная база трактора	2450
Колея трактора, регулируемая в пределах, мм:
по передним колесам	1400- 1800
по задним колесам	1400-1800
Масса трактора с кабиной конструктивная, кг	3197 +/- 3%
Скорость движения, км/ч	2,1- 24,5
Двигатель
Тип бескомпрессорный, четырехтактный дизель
Марка	Д65-Н и Д65-М
Мощность, л. с.:
номинальная по ГОСТ	60+5
по SAE	70
Удельный расход топлива, г/э. л. с. ч	185
Система пуска:
Д65-Н	Пусковой двигатель
Д65-М	Электростартер СТ-212Р1

Трактор ЮМЗ 6:технические характеристики, вес, двигатель, КПП

Назначение

Агрегат «ЮМЗ» принадлежит к знаменитой линейке машин «Беларусь». В сферу его деятельности входят следующие виды работ:

• перемещение грузов;
• рытьё траншей и котлованов;
• погрузочно-разгрузочные операции;
• транспортировка грунта в отвал;
• формирование насыпей;
• очистка площадей от снега и мусора;
• вспашка сельскохозяйственных угодий;
• фрезерование и рыхление почвы;
• посев культур;
• поливка растений;
• внесение удобрений;
• сбор урожая.

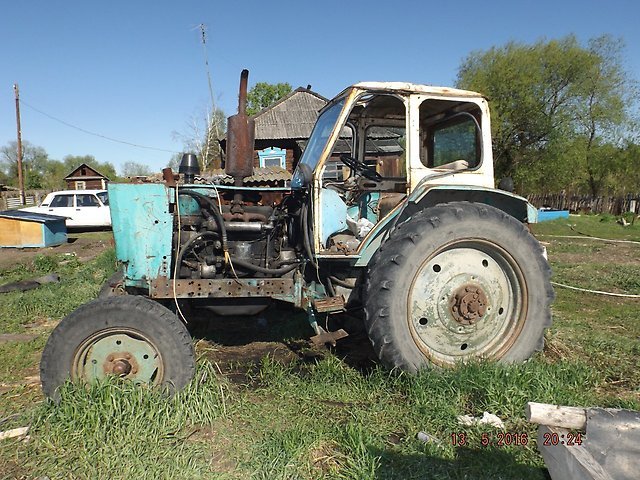

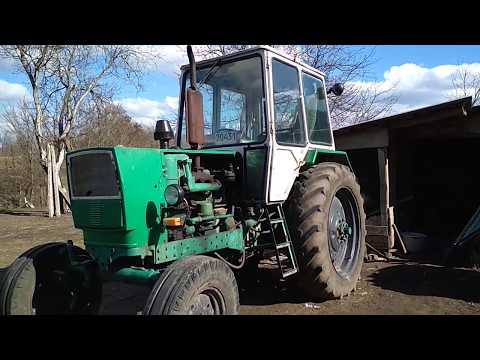

Трактор юмз 6, общий вид

Линейка машин «ЮМЗ»

Тракторы юмз имеют следующий модельный ряд:

• ЮМЗ 6Л — агрегат дебютной серии. Является аналогом «МТЗ 5».
• ЮМЗ 6ал — усовершенствованная версия предыдущей машины. Здесь была доработана тормозная система, изменена приборная панель и усовершенствована рулевая колонка.
• ЮМЗ 6КЛ — агрегат промышленного назначения с механизмом крепления для бульдозерного отвала и экскаваторной стрелы.
• ЮМЗ 6акл — трактор с усовершенствованной кабиной. На раму устанавливался жёсткий пространственный каркас, обеспечивающий безопасность водителя. Кабина приобрела пространственное остекление верхнего и нижнего уровня.

Характеристики и параметры колесного трактора ЮМЗ

Трактор ЮМЗ в агрегате с разнообразными навесными, полунавесными и прицепными орудиями и машинами используются в сельском и коммунальном хозяйстве.

Тракторы ЮМЗ применяют на работах общего назначения, междурядной обработке и уборке пропашных культур, для выполнения транспортных работ (в течение всего года), для привода активных рабочих органов мобильных и стационарных машин. Кроме того, они могут агрегатироваться с бульдозерами, экскаваторами, погрузчиками, ямокопателями.

Мощность тракторов составляет 45,6 кВт (62 л.с.), что позволяет комплектовать высокопроизводительные комбинированные агрегаты, выполняющие за один проход несколько технологических операций.

В новых моделях трактора ЮМЗ особое внимание уделено улучшению условий труда оператора: применяются шумо- и виброзащитные кабины с системами нормализации микроклимата, регулируемые сиденья, стало удобнее расположение органов управления и средств информации.

Тракторы ЮМЗ-6Л (с пусковым двигателем), ЮМЗ-6М (с электростартерным непосредственным пуском дизеля), ЮМЗ-6АЛ, ЮМЗ-6АМ, ЮМЗ-6КЛ, ЮМЗ-6КМ являются универсальными сельскохозяйственными тракторами с колесной формулой 4К2.

Остов трактора составляют полурама, корпуса сцепления, коробки передач, заднего моста.

Спереди, сверху и частично с боков двигатель с радиатором закрыты облицовкой. Облицовка откидывающаяся, правая и левая боковины быстросъемные.

Технические характеристики

Машина юмз 6 и её технические характеристики имеют следующие значения:

• эксплуатационная масса — 3,895 т;
• тяговое усилие — 14,0 кН;
• скорость передвижения — 24,5 км/ч;
• число передач — 6;
• радиус поворота — 5,0 м;
• колёсная база — 2,45 м;
• максимальный вес прицепа — 6,0 т;
• диапазон рабочих температур — от -40 до +40 С;
• дорожный просвет: передний мост — 0,45 м, задний мост — 0,64 м;
• глубина брода, которую способен преодолеть трактор — 0,8 м;
• габариты трактора: длина — 3,69 м, ширина — 1,884 м, высота — 2,66 м;
• ёмкость топливного бака — 90,0 л;
• объём системы охлаждения — 29,0 л.

Обслуживание техники

«ЮМЗ 6» отличается высоким уровнем надёжности и нетребователен к качеству горючего, но, как и любая техника нуждается в периодическом обслуживании. В эту категорию работ входят следующие мероприятия: проверка дееспособности главной передачи, контроль работы заднего моста, устранение люфтов рулевого управления, проверка коробки переключения передач, регулировка клапанов и механизма сцепления.

Характеристики двигателя

На трактор устанавливался четырёхтактный дизельный двигатель юмз без турбонаддува, с частотой вращения коленчатого вала 1800 оборотов в минуту. Он мог быть двух типов:

• «Д-242-71». Его мощность составляла 62 л.с, рабочий объём достигал 4,75 л, крутящий момент — 241 Нм;
• «Д-65». Мощность данного агрегата составляла 60 л.с, рабочий объём — 4,94 л, величина крутящего момента имела значение 270 Нм.

Для данных типов двигателей расход топлива юмз 6 составляет 245 г/кВт в час.

Кабина трактора юмз 6

Особенности кабины

Кабина трактора смонтирована на раму при помощи специальных амортизаторов, изготовленных из резиновых компонентов. Её внутреннее пространство состоит из следующих компонентов:

• подпружиненного кресла машиниста;
• рулевого устройства, с возможностью изменения высоты и угла наклона;
• рычагов управления;
• педалей сцепления и тормоза;
• приборной панели, на которой расположены датчики контроля дееспособности всех систем и рабочих органов.

Кабина оборудована крупными зеркалами заднего вида и элементами защиты от попадания солнечных лучей. За климат-контроль отвечают отопительное устройство и вентиляторы. В комплектацию входит ёмкость для воды и приспособление для её закрепления в кабине.

Габаритные параметры

Рассмотрим габариты трактора ЮМЗ-6, а также сколько весит ЮМЗ экскаватор ЭО 2621, оборудованный отвалом и ковшом обратной лопаты.

Размеры трактора ЮМЗ-6:

• длина — 4,165 м.;
• ширина — 1,88 м.;
• высота — 2,49 м.

Масса составляет 3400, 3700, 3900 кг.

Масса прицепа, допустимая для его эксплуатации в паре с ЮМЗ-6 – 6 тонн.

Экскаватор ЭО 2621, созданный на базе трактора ЮМЗ-6АК, имеет следующие параметры:

• длина — 6,9 м.;
• ширина — 2,3 м.;
• высота — 3,8 м.

Масса машины — 5600 (±10) кг.

Параметры навесного оборудования экскаватора ЭО 2621

• Обратная лопата имеет емкость ковша — 0,25 м3, максимальный радиус копания — 5,2 м, глубину копания – 4,15 м, и максимальную высоту выгрузки в транспортное средство — 3,7 м.
• Бульдозерный отвал с шириной захвата – 2 м, и глубиной врезания – 0,15 м.

Вес экскаваторной установки ЮМЗ без трактора будет равен 1,7 тонны.

Устройство

Основой машины «ЮМЗ» является каркас, состоящий из лонжеронов и поперечной балки. Передняя часть оборудована мостом с колёсами малого диаметра. Их управление осуществляется посредством цапф. Сзади трактора смонтирован привод на ведущий мост. Для обеспечения хорошей проходимости на машине установлены шины пониженного давления. Трактор оснащён следующими комплексами:

• раздельной гидравлической системой;
• электрическим оборудованием, рассчитанным на сеть 12 вольт;
• системой подачи воздуха;
• механизмом, обеспечивающим работу оборудования для задней навески.

На рулевом устройстве установлен гидроусилитель, обеспечивающий комфортное управление агрегатом. Тормозная система представлена механизмами колодочного и дискового типа.

Устройство трактора юмз 6

Система смазки трактора ЮМЗ.

Схема и устройство

Система смазки трактора ЮМЗ обеспечивает подачу в необходимом количестве очищенного и охлажденного масла на трущиеся поверхности деталей дизеля для уменьшения сил трения и как следствие изнашивания и нагрева трущихся поверхностей. Кроме того, система смазки обеспечивает очистку трущихся поверхностей от продуктов изнашивания, охлаждение деталей, защиту их от коррозии, повышает герметичность камер сжатия цилиндров дизеля.

На дизеле применена комбинированная система смазки. Наиболее нагруженные трущиеся поверхности смазываются под давлением, менее нагруженные — разбрызгиванием. Под давлением масло поступает к следующим деталям: коренным и шатунным подшипникам коленчатого вала, подшипникам распределительного вала, втулкам коромысел клапанов, втулке шестерни топливного насоса, втулке промежуточной шестерни, подшипнику шатуна пневмокомпрессора.

Схема системы смазки ЮМЗ: 1 — насос; 2 и 5 — редукционные клапаны; 3 — заборник; 4 — сливной клапан; 6 — радиатор; 7 — манометр; 8, 10— втулки; 9 — трубка; 11 — коленчатый вал; 12 – маслопривод; 13 — распределительный вал; 14 — сливная труба; 15 — пневмокомпрессор; 16 — валик коромысел; 17 – коромысло; 18 — муфта; 20 и 23— каналы; 21 — масляный фильтр; 22 — горизонтальный канал; 24 — патрубок; 25 — поддон.

Гильзы, поршни, поршневые кольца, кулачки распределительного вала, втулки верхних головок шатунов, привод смазочного насоса, распределительные шестерни, привод насосов гидросистемы и гидроусилителя рулевого управления, толкатели, штанги, коромысла, стержни клапанов механизма газораспределения и другие детали смазываются разбрызгиванием.

Система смазки трактора ЮМЗ состоит из насоса с приводом, подающего масло в систему, центробежного фильтра очистки масла от механических примесей и продуктов старения масла, радиатора, охлаждающего масло, манометра для контроля давления масла в системе и поддона, служащего резервуаром для масла.

tractor-server.ru

Преимущества и недостатки

Колёсный трактор ЮМЗ отличается следующими положительными характеристиками:

• высоким уровнем мощности;
• хорошей производительностью;
• экономичными двигателями;
• большим выбором рабочего оборудования;
• простотой конструкции;
• надёжностью всех систем;
• лёгкостью в ремонте и техническом обслуживании;
• неприхотливостью к топливу и смазочным материалам;
• качественными комплектующими.

К недостаткам следует отнести жёсткую ходовую часть, малое число оборотов силовой установки и отсутствие комфортабельного рабочего места.

Характеристики двигателя

Выдаваемой силовой установкой мощности и крутящего момента вполне достаточно для её применения во многих сферах, начиная с сельского хозяйства, строительства и заканчивая обслуживанием в городской и коммунальной сфере.

Для того, чтобы мотор не перегревался он был оснащен водяным охлаждением. При работе со средней нагрузкой силовая установка расходовала примерно 9 литров, используя бак в 90 литров, мотор способен обеспечить работу навесного оборудования в течении 10 часов, в зависимости от рода деятельности и нагрузки.

Отзывы пользователей

Судя по оценкам и откликам пользователей «ЮМЗ 6», данная серия машин отличается хорошим качеством и доступной ценой. Последние отзывы об этих агрегатах представлены следующими комментариями:

• Машина по свой живучести способна заткнуть за пояс любой аналог зарубежного производителя. Вышедшие из строя рабочие узлы можно ремонтировать прямо в поле. Из минусов — отсутствие ведущего переднего моста.
• Трактор обладает хорошей транспортной скоростью, он очень манёвренный и легко управляется. В обслуживании машина довольно проста и экономична. Минусом агрегата является кабина: некомфортное рабочее место и отсутствие кондиционера.

Техническое оснащение агрегатной техники

Сельхозтехника относится к тяговому классу категории 1.4. Это указывает на то, что трактор может использоваться во всех отраслях промышленности. Техника оснащена пневмошинами с параметрами низкого давления, что дает возможность прохождения по любым типам дорог при наличии грунтозацепных компонентов. Дополнительно, машина имеет следующее оснащение:

Для рулевого управления предусмотрена усиленная компоновка гидроусилительными элементами. Качественный поворот передних колёс осуществляется за счёт трапеции, которая протянута через продольный тип тяги машины. Тяга имеет прямое соединение с валом 3-х спицевого варианта штурвальной технологии через систему карданных передач.

Аналоги

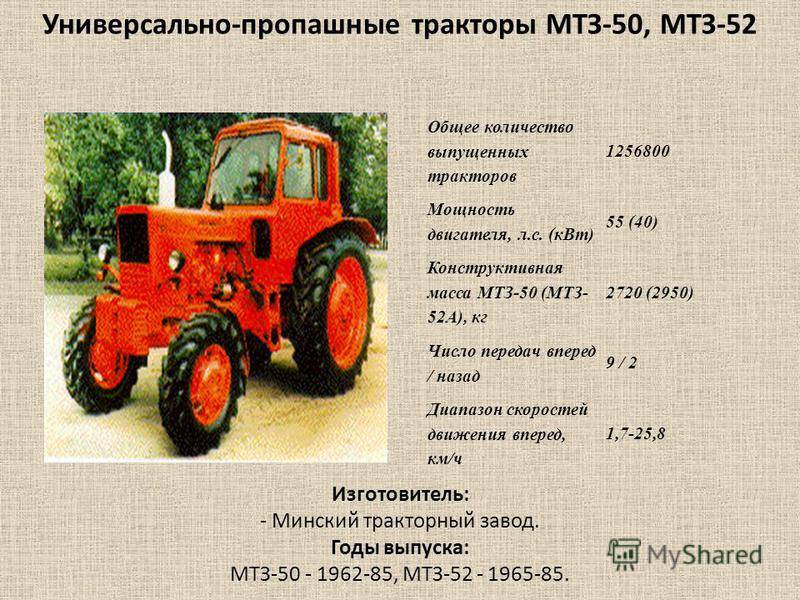

К аналогам «ЮМЗ 6» можно отнести такие трактора, как «МТЗ 50» и «МТЗ 80». Их конструкция и технические элементы имеют множество похожих решений. В качестве примера ниже приведены некоторые характеристики машин:

Модель	Мощность двигателя, л.с	Масса трактора, т	Скорость передвижения, км/ч	Агротехнический просвет, м	Объём топливного бака, л
«МТЗ 50»	55,0	3,60	33,0	0,465	100,0
«МТЗ 80»	80,0	3,16	35,0	0,470	120,0

Неисправности мотора

Стоит отметить, что дизельный двигатель Д 65 был очень надёжен в эксплуатации и не требователен к качеству топлива, как и любая другая техника советского времени. Ремонт и обслуживание установки проводились крайне редко.

В случае, если серьёзного вмешательства в установку было не избежать, мотор приходилось полностью демонтировать с транспортного средства и разбирать, поскольку ремонт в полевых условиях был невозможен. Техника была требовательна к чистоте и боялась попадания грязи и пыли внутрь агрегата. Изношенные и поврежденные детали установки легко меняются в связи с простотой конструкции.

Силовая установка без особых хлопот проходила 500000 км пробега до полного капитального ремонта. Каждые 25000 км надо было заменить рабочую жидкость и в обязательном порядке провести регулировку клапанов.

Для проведения регулировки клапанов требовалось:

Кроме того, периодически необходимо проводить осмотр наружных деталей двигателя, и регулировать декомпрессионный механизм, в случае его наличия.

Источник

ЮМЗ-8070/8270/ЮМЗ-8080/8280/ЮМЗ-8040/8244 ⚙️ Характеристики | АгриДейн

ПЕРЕЙТИ В ГАЛЕРЕЮ

Модель	ЮМЗ-8070/8270	ЮМЗ-8080/8280	ЮМЗ-8040/8244
Годы выпуска	1998-	1998-	2003-2015
Модель двигателя/тип	Д-65НТ1	8045. 25	Д-243
Количество цилиндров / турбонаддув	4	4	4
Объем двигателя (см3)	4940	3908	4750
Размер поршня/ход поршня (мм)	110×130	104×115	110×125
Максимальная мощность двигателя (л.с.)/об/мин	80/1800	82/2200	78/2200
Крутящий момент (Нм)/об/мин	–	–	–
Количество передач (перед + зад)	9+2 (12+3)	9+2 (12+3)	9+2 (12+3)
Количество синхронизированных передач (перед+зад)	–	–	–

Speed-Shift	–	–	–
Тип реверса	–	–	–
Скорость движения (км/ч)	–	–	–
Максимальная скорость движения (км/ч)	–	–	–
Производительность гидравлического насоса (л/мин)	50	50	50
Управление трехточечной навеской	мех	мех	мех
Максимальная нагрузка на трехточечную сцепку (кг)	1400	1400	2500
Скорость ВОМ (об/мин)	540/1000	540/1000	540/1000
Тип дискового тормоза (сухой/мокрый)	–	–	–
Тип управления тормозной системой	–	–	–
Радиус поворота 2WD (м)	8,4	8,4	9,2
Радиус поворота 4WD (м)	9,6	–	–

Переднее колесо 2WD	–	–	–
Переднее колесо 4WD	–	–	–
Заднее колесо 2WD	–	–	–
Заднее колесо 4WD	–	–	–
2WD общий вес (кг)	4070	3945	4103
Общий вес 4WD (кг)	4270	4125	4535
Общая высота с кабиной (см)	266	266	275/280
Общая длина (см)	417	417	417/414
Общая ширина (см)	245	245	246/236
Емкость топливного бака (л)	100	100	100
Уровень звука в кабине (дБ)	–	–	–

Добавить отзыв о ЮМЗ-8070/8270/ЮМЗ-8080/8280/ЮМЗ-8040/8244:

Имя
Модель
Рейтинг
Содержание обзора

ЮМЗ-8070/8270/ЮМЗ-8080/8280/ЮМЗ-8040/8244 ГАЛЕРЕЯ:

Оцените статью :

4. 4/5 – (7 голосов)
