Трактор Т-4А (технические характеристики)


























содержание   ..

10


11


12
13
14
15

16
17
..

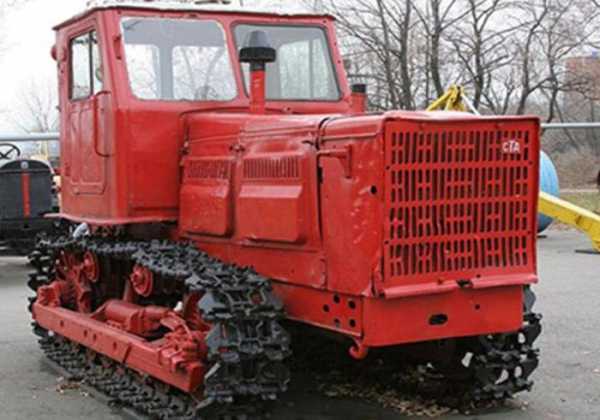

Трактор Т-4А (технические характеристики)

описание и
технические характеристики




Гусеничный, общего
назначения, класса тяги 40,0 кН (4 тс).
Предназначен для выполнения в агрегате с навесными,
полунавесными и прицепными гидрофицированными машинами
сельскохозяйственных (глубокая вспашка, сплошная
культивация, посев, уборка сельскохозяйственных
культур), а также плантажных и землеройных работ.

Двигатель А-01М дизельный, шестицилиндровый,
четырехтактный, с жидкостным охлаждением и камерой
сгорания в днище поршня. Запуск основного двигателя с
места водителя при помощи пускового двигателя с
электростартером.

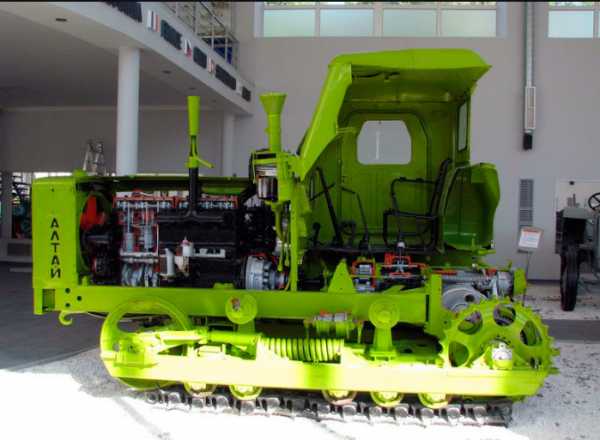

Все механизмы трактора смонтированы на раме, сваренной
из двух лонжеронов коробчатого сечения и соединенной с
корпусом заднего моста болтами и штифтами. Спереди
лонжероны соединены между собой брусом.

На передней части рамы на трех опорах (одна спереди, две
эластичные сзади) установлен двигатель. За ним
расположены муфта главного сцепления, карданная
передача, реверс-редуктор, КПП, задний мост, конечные
передачи и механизм ВОМ.

Перед дизелем установлены радиаторы смазочной системы и
системы охлаждения.

Муфта главного сцепления сухая, двухдисковая, постоянно
замкнутая, управляемая при помощи педали, с
гидроусилителем.

Для соединения вала муфты сцепления с промежуточным
валом реверс-редуктора применена эластичная карданная
передача с резиновыми втулками, состоящая из двух
карданных головок, соединенных между собой вилками.

Коробка перемены передач механическая, с
реверс-редуктором, позволяет получить восемь передач
вперед и четыре назад. Шестерни коробки передач и
реверс-редуктора цилиндрические, прямозубые, валы имеют
эвольвентные шлицы.

Задний мост трактора состоит из главной конической
передачи, сдвоенного одноступенчатого планетарного
механизма поворота с четырехсателлитными водилами, двух
тормозов солнечных шестерен и двух остановочных тормозов
ведущих шестерен конечных передач и механизмов
управления тормозами.

Тормоза сухие, ленточные, плавающего типа позволяют
тормозить трактор при переднем и заднем ходе. Тормоза
планетарного механизма служат для осуществления плавных
поворотов трактора, остановочные — для крутых и
поворотов на месте. Тормозами солнечных шестерен
управляют при помощи рычагов с гидроусилителями,
остановочными — при помощи педалей.

Конечные передачи расположены по обе стороны корпуса
заднего моста. Каждая из них включает в себя пару
цилиндрических шестерен, размещенных в картере, и
ведущее колесо.

Ходовая часть состоит из двух гусеничных тележек, двух
гусеничных цепей и балансирной поперечной рессоры.

К лонжеронам рамы гусеничной тележки снизу прикреплены
шесть опорных катков, сверху — два кронштейна с
поддерживающими катками с резиновыми бандажами на
беговых дорожках, спереди — направляющее колесо с
механизмом натяжения.

На больших лонжеронах рам гусеничных тележек с наружной
стороны приварены опорные пластины с отверстиями для
крепления опор бульдозерного навесного оборудования.
Опорные пластины на рамах гусеничных тележек также
используют при агрегатировании трактора со специальным
оборудованием для обработки полей под хлопок, рис и т.
д. Полужесткая ходовая система позволяет агрегатировать
трактор с бульдозерным оборудованием, палоделателем,
разравнивателем, снегопахом и корчевателем с
охватывающей рамой.

Бульдозерным навесным оборудованием управляют
распределителем с места водителя при помощи двух
гидравлических цилиндров.

ВОМ зависимый, получает вращение от промежуточного вала
реверс-редуктора КПП.

Оборудован раздельно-агрегатной гидравлической системой,
управляемой из кабины водителя, механизмом задней
навески, позволяющим подсоединять машины и орудия по
двух- или трехточечной схеме, прицепным устройством и
автосцепкой.

Кабина металлическая, установлена на амортизаторах,
двухместная, закрытого типа, обогреваемая и
вентилируемая. Сиденье подрессоренное, регулируется по
массе и росту водителя.

Электрооборудование постоянного тока напряжением 12 В обеспечивает
электростартерный запуск пускового двигателя, звуковую
сигнализацию, привод вентилятора кабины, работу
предпускового подогревателя и освещение.

Для подогрева двигателя перед его запуском при
температуре окружающего воздуха ниже -5°С и сокращения
времени прогрева двигателя после запуска, а также
поддержания теплового режима неработающего двигателя при
длительных остановках в условиях низких температур на
тракторе предусмотрен жидкостный предпусковой
подогреватель ПЖБ-З00Б.

Трактор поставлялся в четырех комплектациях. Для
сельского хозяйства его поставляли с двухточечной
наладкой заднего механизма навески и с ВОМ.



Техническая характеристика трактора Т-4А




















Номинальная
эксплуатационная мощность двигателя, кВт
(л.с.)

95,6 (130)

Частота вращения,
об/мин:


..коленчатого
вала двигателя при номинальной мощности

1700

..ВОМ

540 и 1000

Диаметр цилиндра, мм

130

Ход поршня, мм

140

Удельный расход
топлива при номинальной эксплуатационной
мощности, г/кВт*ч
(г/э. л.с.-ч)

251,7 (185)

Применяемое топливо
для:


..дизеля

дизельное ГОСТ
305-73

..пускового
двигателя

смесь бензина
автомобильного А-72 или А-76 ГОСТ 2084-77с
моторным маслом дизеля в соотношении 20:1 по
массе

Вместимость
топливного бака, л

320

Колея, мм

1384

Продольная база, мм

2522

Дорожный просвет, мм

340

Ширина башмаков, мм

420

Удельное давление на
почву с задним механизмом навески, МПа
(кгс/см2)

0,04 (0,4)

Габаритные размеры, мм

4684 Х 1952 Х 2545

Масса
конструктивная, кг

8145

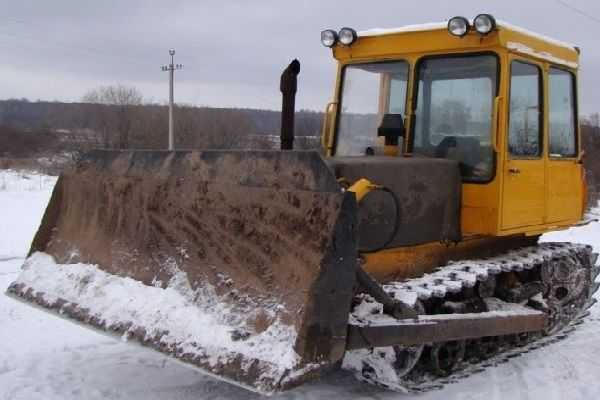

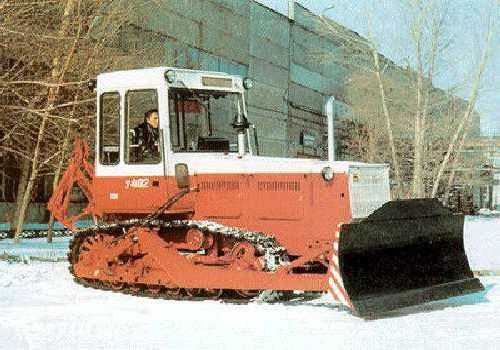

Трактор Т-4АП (технические характеристики)

описание и
технические характеристики




Трактор Т-4АП является
промышленной модификацией гусеничного
сельскохозяйственного трактора Т-4А. Предназначен для
работы в агрегате с дорожно-строительным оборудованием
на грунтах 1 и 2 категорий.

Трактор имеет переднее расположение дизеля и заднее
расположение трансмиссии и кабины. Остов трактора
состоит из соединенных между собой рамы и корпуса
заднего моста. На тракторе применен шестицилиндровый
рядный четырехтактный дизель А-01М с постоянно замкнутой
муфтой сцепления. Пуск дизеля осуществляется пусковым
двигателем с места тракториста.

Коробка передач, задний мост и конечные передачи жестко
соединены корпусами и образуют единый агрегат — блок
трансмиссии.

Коробка передач с реверс-редуктором, который
обеспечивает отключение трансмиссии от дизеля и
позволяет получить три диапазона передач — основной,
пониженный и заднего хода. Для исключения возможности
пуска дизеля при включенной передаче в колонке
реверс-редуктора имеется электрическое блокировочное
устройство.

Задний мост состоит из сдвоенного одноступенчатого
планетарного механизма поворота, тормозов планетарного
механизма, остановочных тормозов.

Конечные передачи — одноступенчатые редукторы с
цилиндрическими шестернями.

Кабина трактора металлическая, двухместная, оборудована
регулируемой системой обогрева,
вентилятором-пылеотделителем.

Для агрегатирования с машинами и орудиями трактор
оборудован гидравлической системой с двумя параллельно
работающими насосами.

Электрооборудование трактора обеспечивает стартерный
пуск пускового двигателя.

трактор выпускался в двух комплектациях:

Т-4АП-С1 — с гидравлической системой для работы с
бульдозерами и корчевателем-собирателем;

Т-4АП-С-2 — с гидравлической системой для работы со
скрепером.



Техническая характеристика трактора Т-4АП























Номинальная
эксплуатационная мощность двигателя, кВт
(л.с.)

95,6 (130)

Частота вращения,
об/мин:


..коленчатого
вала двигателя при номинальной мощности

1700

Диаметр цилиндра, мм

130

Ход поршня, мм

140

Рабочий объем
цилиндров, л

11,15

Степень сжатия

15,5…16,5

Удельный расход
топлива при номинальной эксплуатационной
мощности, г/кВт*ч
(г/э. л.с.-ч)

251,7 (185)

Применяемое топливо
для:


..дизеля

дизельное ГОСТ
305-73

..пускового
двигателя

смесь бензина
автомобильного А-72 или А-76 ГОСТ 2084-77с
моторным маслом дизеля в соотношении 20:1 по
массе

Вместимость
топливного бака, л

320

Колея, мм

1384+ — 10

Продольная база, мм

2522

Дорожный просвет, мм

340

Гусеница, мм:


..шаг

176

..ширина

420

Удельное давление на
почву с задним механизмом навески, МПа
(кгс/см2)

0,05 (0,47)

Габаритные размеры, мм

4445 Х 1962 Х 2585

Масса
конструктивная, кг

9000



















содержание   ..

10


11


12
13
14
15

16
17
..











zinref.ru

Трактор Т4 «Гусеничный» — Назначение и технические характеристики Топтехник

С 1964 года на Алтайском тракторном заводе выпускался гусеничный трактор Т4. Машина получила применение в сельскохозяйственной, коммунальной, промышленной и других сферах. В сравнении с другими машинами, трактор оснащен дизельным силовым агрегатом высокой мощности, и отличается техническими показателями.

Назначение трактора Т 4

Трактор предназначался для использования в сельском хозяйстве. Благодаря гусеничной ходовой части, он оказывает небольшое давление на плодородные слои почвы. Тяговые характеристики позволяют выполнять большой спектр работ. Машина совместима с большим ассортиментом навесного и полунавесного оборудования.

Большая площадь соприкосновения с поверхностью Т4 дает машине высокие показатели проходимости. Это важно при обработке полей на ранних весенних сроках.

СПРАВКА: Ранняя обработка почвы в весеннее время сохраняет влагу, необходимую для хороших всходов.

Высокая мощность силовой установки разрешала использовать машину не только в сельском хозяйстве, но и в строительной и промышленной сфере. Машина хорошо зарекомендовала себя при строительстве дорог. В зимнее время года Т4 использовался для очистки дорожного покрытия от снежного массива.

Благодаря универсальному навесному устройству, модель может оснащаться не только сельскохозяйственным оборудованием. Возможна установка фронтального отвала. В лесной сфере трактор использовался со специализированными корчевателями пней.

Модификации трактора

Производитель выпустил две модификации гусеничного трактора:

Трактор Т 4А

В 1970 году сотрудники Алтайского тракторного завода выпустили гусеничный трактор Т 4А. Целью конструкторов было увеличение тяговых характеристик машины. По сравнению с базовой модификацией, Т 4А оснастили более мощным силовым агрегатом. Мощность силового агрегата составляла 130 лошадиных сил. Вместе с трансмиссией силовой агрегат дает трактору Т 4А высокие показатели тяги.

Трактор Т 4а, технические характеристики которого выше чем у базовой модели, был предназначен для обработки почвы разной степени твердости. Он может делать вспашку мерзлой земли на высокой скорости.

Трактор Т 4АП

Модель Т4 АП разработана для использования в промышленных, коммунальных и других сферах. Отличием модификации от базовой модели является прицепное устройство. На тракторе установлены кронштейны для установки отвалов.

В передней части модели расположены крепления для гидравлических цилиндров. С помощью гидравлических цилиндров происходит подъем и опускание отвала. Управление передним навесным оборудованием осуществляется дистанционно из кабины водителя. Машина оснащена силовым агрегатом предшествующей модификации.

ВАЖНО: Шарниры для установки фронтального отвала расположены ближе к заднему краю трактора. Это снижает нагрузку на балки крепления отвала во время эксплуатации.

Технические характеристики Т4

Трактор Т4 Алтай имеет следующие технические характеристики.

Габариты трактора

Габаритные размеры трактора Т4 следующие:

  • Вес трактора Т4 – 8870 килограмм;
  • Длина с навесным устройством в поднятом состоянии – 4650 мм;
  • Ширина машины по наружным краям трактора – 1952 мм;
  • Высота от почвы до верхнего края крыши – 2840 мм;
  • Клиренс – 370 миллиметров;
  • Колея (расстояние между центрами траков) – 1384 миллиметра;
  • База – 2522 мм;
  • Ширина траков – 420 мм.

Кабина и пост управления

Машина оснащена металлической кабиной. Она расположена на задней части рамы. Кабина герметична, имеет вентиляцию и автономное отопление. Это не допускает попадание пыли при работе, и дает возможность использовать машину в любых климатических условиях.

Кабина установлена на амортизаторы гасящие вибрации, передающиеся от силовой установки и ходовой части. В салоне установлено сидение оператора. Для снижения вибрации кресло установлено на амортизатор. Возможна регулировка сидения по высоте. Это дает возможность выставить кресло для человека любого роста.

ВНИМАНИЕ: Рядом с креслом оператора устанавливается пассажирское кресло.

В салоне расположены рычаги управления трансмиссией трактора Т4. На передней панели распложены контрольно измерительные приборы. Щиток приборов разрешает трактористу следить за работой узлов и механизмов.

Трансмиссия

Т4 оснащен механической коробкой переключения передач. Она имеет 8 передач вперед и 4 для движения назад. Гусеничный трактор модификации Т 4А имеет реверс редуктор. Управление КПП производится дистанционно из кабины оператора.

Передача крутящего момента от силовой установки к коробке переключения передач осуществляется через двухдисковое сцепление сухого типа. Сцепление находится в постоянно включенном положении. Поворот машины осуществляется торможением одного из траков. Это позволяет выполнять развороты практически на одном месте.

Ходовая часть

Рама модели выполнена из двух продольных лонжеронов. Они жестко соединены между собой поперечными балками. Лонжероны и балки изготовлены из высококачественной стали. Подвеска трактора имеет поперечную рессору.

Гусеничная тележка трактора представляет собой раму с установленными на нее опорными катками. Шестерня привода расположена в задней части тележки. Такая система хорошо зарекомендовала себя при эксплуатации с фронтальными отвалами. Натяжение трака выполняется передним направляющим колесом.

Особенности машины

Трактор Т4 является машиной, отличающейся простотой конструкции, и неприхотливостью к условиям использования. Основную массу поломок составляют мелкие неисправности. Ремонт трактора можно быстро выполнить в полевых условиях. Обслуживание машины может проводить человек, имеющий минимальные навыки.

По тяговым характеристикам Т4 превосходит многие аналоги своего класса. Мощный двигатель в совокупности с гусеничной ходовой частью позволяют ему выполнять различные работы. Емкость для топлива составляет 320 литров. Это позволяет использовать модель на отдаленных участках длительное время без дополнительной заправки.

Благодаря универсальным прицепным устройствам и качественной гидравлической системе, Т4 может работать с разными видами оборудования. Он является многофункциональной машиной, применяемой в различных сферах. Так же можете прочитать про Категория на трактор: Какая нужна и как открыть.

Силовая установка

В зависимости от модификации, гусеничный трактор общего назначения Т4 может оснащаться двумя видами силового агрегата.

Модель Т4

Трактор оснащался четырехцилиндровым дизельным двигателем с рядным расположением цилиндров. Максимальная мощность силовой установки составляет 90 лошадиных сил. Двигатель имеет жидкостное охлаждение принудительного типа. Движение охлаждающей жидкости в системе осуществляется при помощи водяной помпы.

Запуск силового агрегата производится двухтактным одноцилиндровым двигателем. Топливом для работы пускателя является смесь бензина с дизельным маслом. Бензиновый пускатель раскручивает коленчатый вал основного агрегата. После запуска мотора привод пускателя выходит из зацепления автоматически.

Модель Т 4А

Т 4А оборудован более мощным силовым агрегатом, чем базовая модель. Она имеет шестицилиндровый четырехтактный двигатель с рядным расположением цилиндров.

Максимальная мощность агрегата составляет 130 лошадиных сил. Он имеет жидкостное охлаждение. Для облегчения запуска при минусовой температуре окружающей среды, мотор оборудован предпусковым подогревателем.

Двигатель имеет следующие технические характеристики:

  • Марка силовой установки – А-01М;
  • Диаметр цилиндров – 13 сантиметров;
  • Ход поршня ( от верхней до нижней мертвой точки) – 14 сантиметров;
  • Объем – 11.15 л.;
  • Расход дизельного топлива – 173 г/ кВт. ч.;
  • Частота вращения коленчатого вала – 1300 об/мин;
  • Запуск мотора – комбинированный.

Для запуска используется одноцилиндровый пускатель мощностью 10 л.с. Охлаждение пускателя включено в систему охлаждения основной установки. Запуск бензинового пускателя производится электрическим стартером из кабины оператора.

Из вышеперечисленного следует, что гусеничный трактор Т4 является качественной машиной. В технических характеристиках он не уступает аналогам своего класса, а в некоторых показателях превосходит их.

toptexnik.ru

Технические характеристики трактора Т-4 (Алтаец)

Заслуженно заработавший хорошую репутацию, трактор Т-4 выпускался на Алтайском заводе долго — с 1964 до 1998 года. Конечно, последняя модификация заметно отличалась от самого первого варианта, но все речь идет об одной машине.

Базовая версия выпускалась недолго — до 1970 года. Быстро обнаружились слабые узлы и потребовались некоторые доработки. Модернизация коснулась двигателя. Его мощность повысили со 110 л.с. до 135 л.с. В названии добавился буквенный индекс А и трактор Т-4 стал известен как «Алтаец». Дальнейшие улучшения касались главным образом кабины: она стала заметно теплее, улучшилась система фильтрации воздуха, было доработано отопления. Хотя Т-4 так и остался суровой, мужской машиной.

Как это ни странно, но история трактора Т-4 небогата на события. Машина получилась пусть и с недостатками, но в целом неплохая. Все минусы и плюсы ее происходили напрямую из первоначального круга задач. Абсолютно универсального инструмента не существует. Поэтому важно понимать, что гусеничный трактор Т-4 имеет четкую специализацию. Поэтому делать обзор возможностей машины требуется с некоторыми оговорками.

Особенности машины

Т-4 изначально разрабатывался как пахотный трактор для работы на тяжелых и запущенных землях. Отсюда распространение его на целинных землях, популярность его в Сибири и Казахстане. Хорошая тяговые характеристики в 40 кН (4 mc), солидный запас мощности, довольно крепкая конструкция и живучий, надежный двигатель (рядная шестерка) с неплохими показателями экономичности — всего 24 литра топлива на час работы. Система подвески обуславливала уникальную проходимость и возможность преодолевать серьезные склоны. Та же подвеска, при минимальных изменениях позволяла применять самое разное навесное оборудование. Но и она же ограничивала сферу применения. Слишком жесткая получилась конструкция и слишком мала оказалась максимальная скорость (всего 9 км/ч). Это привело к тому, что машина в хозяйствах простаивала осенью и весной, интенсивно работала летом и не особо охотно — зимой. Слишком жесткая система подвески делала затруднительной эксплуатацию на обледенелой дороге — по причине тряски и повышенной утомляемости водителя.

Трактористы отмечали надежность машины, ее неприхотливость, простоту в ремонте и обслуживании. Хотя и тут были недочеты. Шумный двигатель, относительно малый срок службы гусеницы, быстрый износ фрикционных лент и неудобство их замены — для этой операции требуется демонтаж топливного бака.

Есть и огромные плюсы. Двигатель и коробка просты в обслуживании. Можно проводить ремонт и обслуживание силами одного человека. Как и смена навесного оборудования. Доступность запасных частей и отличный круговой обзор.

Основные модификации

В целом проект получился удачным. Но сама базовая модель предлагалась в 4 вариантах комплектации. Кроме того, была одна модификация для промышленной эксплуатации.

Основные варианты комплектации:

  • С1 — дополнительная навесная гидросистема, два силовых цилиндра и система дополнительной подвески.
  • С2 — комплектация С1 без дополнительных цилиндров и системы дополнительной подвески.
  • С3 — только дополнительные гидроцилиндра.
  • С4 — навесная гидросистема и система дополнительной подвески.

Модификация для промышленных целей имела маркировку Т-4АП и не имела систему подвески для оборудования сзади. Чаще всего использовалась как бульдозер.

Поэтому на вопрос сколько весит трактор Т-4 однозначно сказать сложно. Все зависит от комплектации.

Технические характеристики машины

Хотя за время выпуска применялось четыре варианта силовых агрегатов, но технические характеристики трактора Т-4 «Алтаец» оставались неизменными.

Трактор Т-4А — гусеничный агрегат из 70-х

В 70-х годах прошлого века значительная часть дефицита тракторной техники общего назначения покрывалась производством гусеничной машины 4-го тягового класса, разработанной в конструкторском бюро Алтайского тракторного завода.

Мощная и достаточно совершенная для своего времени машина марки Т-4 с 90-сильным силовым агрегатом производилась с 1964 по 1970 год. Последний модифицированный трактор Т-4А, укомплектованный более мощным двигателем, сошел с конвейера в 1998 году.

Универсальная по многим параметрам машина разрабатывалась для механизации трудоемких сельскохозяйственных и строительных работ. Этому способствовала:

  • оптимальная мощность силового агрегата, наличие производительной бортовой гидравлики;
  • высокая совместимость бортового оборудования с большим ассортиментом гидрофицированных навесных и прицепных грунтообрабатывающих и землеройных агрегатов;
  • тяговые характеристики Т-4 и Т-4А в полной мере достаточны для работы трактора в бульдозерном и скреперно-прицепном варианте.


Фото: трактор Т-4А

Гусеничная ходовая часть с минимальным удельным давлением на грунт определяет возможность выполнения сложных работ на слабых песчаных и переувлажненных грунтах.

Технические характеристики

Универсальный гусеничный трактор характеризуется оптимальными для своей категории габаритами 4,65 х1,95 х2,84 м. Машина с базой 2,52 м и весом около 8 тонн обладает небольшим в пределах 1,7м радиусом разворота, что положительно сказывается на ее маневренности. Проходимость версии 4А повышена за счет низкого удельного давления гусеничного полотна на грунт и дорожного клиренса высотой 0,37 метра.

Рама трактора — жесткая лонжеронная конструкция коробчатого сечения с поперечными балками. Ходовая часть состоит из балансирной рессоры, двух ходовых тележек и гусеничных полотен. Гидравлика раздельно-агрегатного типа с производительным шестеренчатым насосом и многорежимным гидропереключателем.

Штатный силовой агрегат — это фирменный шестицилиндровый дизель марки А01М, мощность которого составляет 130 лошадиных сил. Существенное преимущество дизельного привода — это его экономичность.

Расход топлива на рабочих оборотах не превышает 250 г/кВт в час. З20-литровый бак обеспечивает трактору возможность обходиться без дозаправки на протяжении 2-х и более рабочих смен.

Управление пусковым двигателем ПД-10У и рычагом декомпрессора дистанционное с места водителя. При разряженном аккумуляторе пусковой двигатель можно завести вручную с помощью намотанного на маховик шнура.


Фото: Т-4А в работе

Трансмиссия

Передача крутящего момента с маховика силового агрегата на коробку передач и далее на трансмиссию производится с помощью постоянно замкнутой двухдисковой муфты с гидроусилителем управления. В трансмиссии трактора использованы преимущества механической КПП с реверсирующим редуктором.

Восемь передач переднего и четыре передачи заднего хода обеспечивают трактору достаточный диапазон рабочих скоростей до 9,32 км/ч включительно. Направление движения изменяется выключением бортового фрикциона, при необходимости дополнительной затяжкой ленточного тормоза.

Кабина двухместная с вентилируемым объемом и отоплением от радиатора системы охлаждения силового агрегата. На ранних моделях наличие теплозвукоизоляции не предусмотрено. Для снижения уровня вибрации в конструкции кабины задействованы демпферные виброгасители.


Фото: «Алтаец» Т-4 в музее

Преимущества и недостатки

Энерговооруженный трактор Т-4 в свое время показал высокую производительность при обработке тяжелых плотных грунтов, включая южные регионы Западной Сибири и целинные площади Казахстана. Также сложно переоценить помощь, оказанную алтайскими машинами в реализации масштабных строительных, мелиоративных и ирригационных проектов.

К сожалению, обе модели изначально нуждались в основательной доработке.

  • Значительная часть отрицательных отзывов прямо указывает на короткий ресурс гусеничных лент.
  • Несовершенство жесткой подвески исключает перемещение трактора в транспортном режиме со скоростью более 9 км/ч.
  • Универсальность машины оказалась ниже ожидаемой. При отсутствии пахотных работ техника значительную часть теплого сезона практически простаивает. В этом отношении менее мощные тракторы ДТ-54 и ДТ-75 оказались более конкурентоспособными.
  • Трудоемкость обслуживания и ремонта слишком высокая. В частности, для замены тормозных лент бортовых фрикционов приходится демонтировать достаточно тяжелый топливный бак. Существенно затруднен доступ к узлам и агрегатам, нуждающимся в постоянном присмотре.

Цена нового и подержанного трактора

Продукция Алтайского завода поступала в европейские регионы в небольшом количестве, поэтому шансы купить любую версию этой машины с нулевой наработкой минимальные. Более реальна возможность покупки трактора Т-4 или его прототипа Т-4А б/у.

На рынке подержанной тракторной техники имеются единичные предложения, стоимостью от 2000 до 4000$. В предлагаемом ассортименте имеется небольшой выбор запасных частей и агрегатов, но этот перечень стремительно уменьшается с каждым годом.

Видео: Т-4 на посевной

В этой мощностной категории представлены тракторы С-100, Т-130 и гусеничная версия ХТЗ-150. Эти машины с самой лучшей стороны зарекомендовали себя во всех сферах народного хозяйства, поэтому спрос на эти модели сохраняется до настоящего времени.

Отзывы владельцев

Двухмесячная командировка в целинный совхоз запомнилась большим количеством новой техники, в том числе ранее невиданных тракторов Алтаец Т-4. Машина массивная, но во многих отношениях недоработанная. Основные недостатки — это медлительность повышенных передач, жесткая подвеска, слишком шумный двигатель, проблемный полевой ремонт.
Андрей Прохорович

В армии довелось поработать на мощном бульдозере Т-4А. Техника обладает существенными недостатками, но при хорошем обслуживании проблем не создает. За два года напряженной эксплуатации трактора заменил диски сцепления, три комплекта тормозных лент, насос гидросистемы и несколько шлангов.
Аркадий

Трактор Т-4: практичная и мощная машина

Гусеничный трактор Т-4 выпускался на Алтае с 1964 года. Технические характеристики позволяли машине работать с навесным и прицепным оборудованием. В 1970 году, на смену Т4, пришёл более усовершенствованный Т-4А. Большая мощность машин позволяла найти им применение на всей территории бывшего Советского Союза.

В те годы шло освоение целины и гусеничные трактора принимали в этом самое активное участие. Благодаря возможности устанавливать бульдозерный ковш, машины без проблем справлялись даже с мёрзлым грунтом. Гусеничный ход позволял использовать технику там, где не справлялись колёсные трактора.

Особенности техники

Т-4 был спроектирован для выполнения различных сельскохозяйственных и строительных работ. Техника была адаптирована к различным климатическим условиям. Это позволяло использовать трактор с максимальной эффективностью в зимний и летний период.

Трактор Т-4А

Трактор относился к четвёртому тяговому классу. Большая тяговая мощность позволяла использовать технику для глубокой вспашки, посевных и уборочных работ. Для выполнения этих задач была предусмотрена возможность монтажа дополнительного оборудования.

Процесс установки был максимально упрощён и не занимал много времени. По своим параметрам, этот простой в управлении трактор мог превосходить даже сельскохозяйственные машины, обладающие более высоким тяговым классом.

Устройство трактора

Гусеничный трактор Т-4 выпускался около 50 лет назад, это исключает наличие сложных узлов и электроники. Конструкция была максимально упрощена, что делало машину удобной в эксплуатации.

Силовая установка

Трактор комплектовался дизельным четырёхцилиндровым двигателем А-01М. Мощность агрегата составляла 90 лошадиных сил, для охлаждения использовалась жидкостная схема.

Для того чтобы заводить основной двигатель, устанавливался дополнительный бензиновый мотор меньшей мощности – 10 лошадиных сил. Дополнительный агрегат запускался из кабины, посредством электростартера. Для работы при низких температурах был предусмотрен декомпрессор.

Ходовая часть

Основой трактора служила полужёсткая рама, состоящая из двух лонжеронов, которые, в свою очередь, предназначались для монтажа дополнительного оборудования. Силовая установка располагалась спереди.

Блок гусеничной тележки устанавливался жёстко, ведущая шестерёнка располагалась сзади. Такая схема позволяла технике использовать бульдозерный отвал и выполнять функции тягача.

Трансмиссия

В тракторе Т-4 была установлена механическая, двенадцатиступенчатая коробка передач. Это давало машине восемь передних скоростей и 4 задних. За переключение между режимами отвечает редуктор реверсного типа. Для переключения скоростей и передач используются конические шестерни. Машина оснащена сухой тормозной системой ленточного типа.

Рабочее место

Закрытая, цельнометаллическая кабина, рассчитанная на двух человек. Кабина крепилась к раме при помощи рессорной схемы. Внутри были предусмотрены отопительная система и вентилятор. Сиденье тракториста имело подпружиненную основу.

Дополнительное оборудование

Навесное оборудование фронтального типа крепилось к приваренным с внешней стороны рамы лонжеронам. Прицепное оборудование могло устанавливаться благодаря трёхтотчечной схеме соединения.

Трактор Т-4

За работу дополнительного оборудования отвечает раздельная гидравлическая система, агрегатного типа. Необходимая для работы мощность проходит через промежуточный вал в ВОМ.

В качестве дополнительного оборудования использовались плуги, отвалы бульдозера, приспособления для уборки снега и боронения полей.

Обзор модификаций

Трактор модели Т-4 настолько хорошо зарекомендовал себя, что конструкторам пришла идея унифицировать машину и добиться тем самым ещё большей мощности.

В 1970 году была создана первая модернизированная модель, получившая название Т-4А. Эта техника выпускалась вплоть до 1998 года, после чего была снята с производства.

Основное отличие Т-4А от базовой модели заключалось в установке более мощного двигателя. На новую технику устанавливались силовые установки А-01М. Но в отличие от прототипа, это были четырёхтактные шестицилиндровые агрегаты, мощность которых равнялась 130 лошадиным силам.

Трактор Т-4А

Система охлаждения мотора была жидкостная, для запуска агрегата устанавливался дополнительный двигатель ПД-10У. Была предусмотрена и система холодного запуска.

Техника предназначалась в основном для пахотных работ. Гусеничный трактор Т-4А неплохо показал себя в освоении целинных областей Казахстана и Сибири. Эти территории отличались тяжёлыми грунтами, с которыми не могли справиться колёсные трактора.

По остальным параметрам машина не отличалась от базовой версии. Впоследствии была выпущена ещё одна версия этого трактора – Т-4АП. Здесь были использованы более современные крепления для фронтального навесного оборудования.

Внешние лонжероны, которые были приварены к раме в предыдущих моделях, заменили на шарнирные крепления и гидравлические цилиндры. В этой модели был также установлен 130-сильный двигатель.

Достоинства и недостатки

Модель Т-4 и ее последующие модификации были очень популярны в советское время. В наши дни на полях страны используются современные многофункциональные трактора. Но можно встретить и гусеничные варианты Т-4.

Стоит отметить, что предложений о покупке или продаже этой техники встречается довольно много. Это говорит о том, что техника и в современном мире способна выполнять строительный и сельскохозяйственные работы.

Трактор Т-4

Благодаря невысокой стоимости, это оптимальный вариант для небольших фермерских хозяйств с маленькими посевными площадями.

Преимуществ у Т-4 довольно много. Управление, ремонт, замену одного навесного оборудования на другое может осуществляться одним трактористом. Несмотря на то, что техника не выпускается более 20 лет, проблем с запчастями не возникает. Вместо оригинальных деталей, можно использовать абсолютно любые аналоги.

Большинство современных тракторов, при хороших показателях мощности, обладает большой массой. Даже использование шин с понижением давления, не защищает плодородный слой почвы от повреждений. Поэтому большинство агрономов и фермеров предпочитают использовать на своих полях не многотонных «монстров», а старый, но надёжный трактор Т-4.

Стоит отметить, что давление этой машины на грунт составляет всего 0,50 килограмма на сантиметр квадратный. Можно добавить сюда небольшой расход топлива и внушительный топливный бак.

Имелись у машины и конструктивные недоработки, которые так и небыли исправлены производителями. Заднее расположение приводной шестерёнки в ходовой части отрицательно сказалось на возможностях машины.

Из всего навесного оборудования, устанавливались в основном отвал и борона. Таким образом, заявленная многофункциональная машина, превратилась в узкопрофильную. С другим оборудованием трактор фактически работать не может.

Низкая скорость затрудняет транспортировку техники и снижает её производительность на больших площадях. При работе трактор дребезжит и издаёт невообразимый шум. При этом кабина не оборудована звукоизоляцией.

Самым ненадёжным узлом стали фрикционные ленты, они часто изнашивались и нуждались в замене. Чтобы произвести эту операцию, приходилось полностью демонтировать топливный бак, что увеличивало время ремонта и простой техники.

Источники:

Технические характеристики трактора Т-4

Трактор Т-4А — гусеничный агрегат из 70-х

http://fermerznaet.com/selhoztehnika/traktor/t-4-a.html

agropovolgie.ru

Трактор Т-4А: технические характеристики, фото, ремонт

Трактор получил широкое распространение на сельскохозяйственных и промышленных работах, их выпускали многие предприятия Советского Союза. В Казахстане и далекой Сибири для работы использовалась техника алтайского завода. Это были машины Т-4, а впоследствии Т-4А.

Тракторы на Алтае собирались более 30 лет. При этом последняя модель модернизированной версии отправилась к заказчику почти на рубеже веков — в 1998 году. Алтайские машины не назовешь быстроходными или тихими агрегатами, но на их распространение, особенно в восточных областях страны, повлияло то, что на доставку техники других производителей требовалось время и деньги. Крупные предприятия находились либо в Белоруссии (МТЗ), либо на Украине (ЮМЗ). Исходя из этого, на работы в Сибири закупался трактор Т-4А, фотографии и характеристики которого мы и рассмотрим.

Маркировка

Стоит заметить, что символ «Т» в названии повторялся на машинах разных заводов, поэтому искать тут какую-то параллель по примеру ВАЗа (Волжский автозавод) не стоит. Какова краткая характеристика трактора Т-4А? Это трактор общего назначения с тяговым усилием 40кН, относится к 4-му классу. Рассчитан на работы на мерзлых грунтах или в некоторых областях промышленности. Для более конкретных задач существуют дополнительные насадки, которые крепятся как спереди (в большинстве случаев получаем или бульдозер, или погрузчик), так и сзади (приспособления для сельского хозяйства).

Описание

Как и большинство похожих машин, трактор Т-4А получил металлическую раму, сваренную из пары лонжеронов коробчатого сечения. К задней части на штифтах и болтах крепится корпус заднего моста. Спереди их соединяет между собой металлический брус. Переднюю часть рамы занимает дизельный двигатель, перед которым выведены радиаторы систем смазки и охлаждения. За ним расположена кабина управления на два места. Между двигателем и коробом заднего моста расположены муфта главного сцепления, реверс-редуктор, конечные передачи, МКПП и ВОМ (вал отбора мощностей).

Электрическая сеть имеет стандартные 12 В. В нее входит электростартер, предпусковая система, звуковая, световая сигнализации и приводы вентиляторов в кабине. Также от электросети можно запустить предпусковой жидкостный подогрев мотора после длительного простоя или при работах ниже 5 градусов.

Трактор Т-4А передвигается при помощи конечных передач, расположенных по сторонам основной рамы. Кроме них, корпус заднего моста содержит главную коническую передачу, пару тормозов на солнечных шестернях, два стояночных тормоза и систему управления ими. Здесь же находится планетарный одноступенчатый механизм поворота, опирающийся на 4 сателлитных блока.

Кроме основной функции (полной остановки), нажатием на педали стояночных тормозов можно заставить трактор развернуться на месте или сделать крутой поворот. Плавные небольшие повороты осуществляются при помощи планетарного механизма и тормозов на солнечных шестернях, которые приводятся в действие нажатием определенных рычагов в кабине.

Конечная передача состоит из пары цилиндрических шестерен и ведущего колеса. Гусеничные тележки имеют рамную конструкцию. К верхней части рамы крепится два поддерживающих катка, внизу расположены шесть опорных. Переднее колесо выполняет две функции — направление поворота, а также натяжение гусеницы. Вдоль всей тележки расположены боковые лонжероны, рассчитанные на крепление необходимого дополнительного оборудования.

Кабина

Трактор Т-4А имеет цельнометаллическую кабину, стоящую на амортизаторах. Она закрытого типа, имеет четырехсторонний обзор. Переднее и заднее стекла двухсекционные прямые. В большинстве вариантов имеются широкие остекленные боковые двери. Сиденья подрессоренные. Их можно регулировать по росту и наклону, что позволяет водителю настроить максимально удобное для себя положение. Все модели комплектовались печкой, но по желанию заказчика ее можно было заменить на кондиционер.

Технические параметры

Мы рассмотрели отдельные нюансы, выделяющие трактор Т-4А. Технические характеристики остальных блоков изменились незначительно. Если первые машины имели мотор мощностью в 90 л. с., то модернизированная версия получила двигатель А-01М, мощность которого была вдвое больше — 190 л. с. И в первом, и во втором случае использовался 6-цилиндровый, 4-тактный дизель с жидкостным охлаждением. Запуск производился в два этапа. Сначала с помощью электростартера запускался бензиновый двухтактный моторчик ПД-10У (мощность 10 л. с.). От него стартовал основной дизель. Передвижение без запуска главного мотора было невозможно.

Тормоза ленточные, трансмиссия использовалась механическая, о возможностях поворота уже говорилось. А вот о специальном реверс-редукторе нужно сказать отдельно. Выражаясь автомобильным языком, трактор Т-4А не имел заднего хода. КПП имела 4 скорости и могла работать только вперед. Наличие в кабине отдельного рычага позволяло включить реверс-редуктор, после чего машина могла двигаться назад, тоже на 4 скоростях. Усиление мощности двигателя позволило увеличить число передач при движении вперед до 8, но особой пользы это не дало. Совокупность ненадежных тормозов, полужесткой подвески и многих других параметров позволяла развивать максимум 10 км/час.

Ремонт

Управляемость — важный параметр, прямым следствием которого может стать усталость водителя. Учитывая, что в описываемом нами устройстве имеются несколько гидравлических систем, управляющих тормозами, механизмами навески и другим оборудованием, своевременный ремонт трактора Т-4А позволит увеличить ресурс службы и в то же время уменьшить негативные последствия.

Первым сигналом о неисправности в электрической системе машины будет изменение тона звукового сигнала. В таком случае следует обратить внимание на уровень электролита и его плотность в аккумуляторных батареях, разряженность батареи, время срабатывания электрического стартера. Если проблемы в батарее, как правило, совет один — заменить.

Рывки при движении гусениц, дополнительное усилие, прикладываемое при повороте, могут сигнализировать о неисправности гидросистемы. Ремонт механизма поворота трактора Т-4А начинается со снятия крышек на задней поверхности кожуха заднего моста. Далее, проверив положение контрольного штифта, расположенного на задней стенке корпуса вблизи рычагов управления поворотом, подтягивают регулировочную гайку. Ее правильное положение контролируется по натяжению ленты тормоза. Можно также проверить положение штифта. В нормальном состоянии он полностью скрыт.

Модельный ряд и комплектация

Производитель предлагал 4 варианта комплектации Т-4А.

  • Трактор мог иметь дополнительную навесную гидросистему, систему дополнительной навески + два силовых цилиндра — так называемая С1.
  • Второй вариант комплектации (С2) повторял первый, за исключением отсутствия цилиндров и системы дополнительной навески.
  • Комплектация С3 — только дополнительные силовые цилиндры, ничего более.
  • И наконец С4 — полный комплект: включает навесную гидросистему, систему дополнительных навесок, но отсутствуют цилиндры.

Модельный ряд можно представить в виде следующего списка:

  • Трактор Т4 — базовая модель, выпускаемая с 1964 по 1970 годы.
  • Трактор Т-4А — улучшенная модель, выпуск с 1970 по 1998 годы. Кроме обычного прицепного устройства, как у прототипа, имел несколько дополнительных возможностей для подсоединения дополнительных насадок. Также комплектовался более мощным двигателем.
  • Трактор Т-4АП — модель для промышленности, выпущенная впервые в 1972 году. Повторяет предыдущую версию, но не имеет возможности крепления приспособлений сзади. Зачастую использовался как бульдозер на стройках, из-за чего иногда назывался Б4. На основе его разработали Б4-М, но это отдельная тема.

Заключение

Гусеничный трактор Т-4А, фотографии и характеристики которого мы рассматривали, стал незаменимым решением для работы на переувлажненных участках, где использование колесных машин было невозможно. Технические возможности этого трактора позволяли ему выходить на работу ранней весной, осенью и даже зимой.

fb.ru

Пахотные тракторы Т-4 и Т-4А





Назначение — для основных сельскохозяйственных работ с навесными, полунавесными и прицепными машинами,

может также применяться на строительных, промышленных и мелиоративных работах.

Изготовитель — Алтайский тракторный завод.










МодельТ-4Т-4А
Год выпуска1964-19701970-..?
Мощность двигателя, л.с. (кВт)110(69)130(95)
Число передач вперед/назад8/48/4
Скорость движения, км/ч3,3 -9,23,5 -9,5
Масса трактора, кг76007960
Общее количество выпущенных тракторов33 900
343 000



   Трактор Т-4 разработан как пахотный трактор для работы в степных районах Сибири и в зонах поливного и орошаемого земледелия Средней Азии, характеризующихся повышенным удельным сопротивлением почвы. Одноступенчатый планетарный механизм поворота обеспечивает уменьшение колеи, при этом улучшаются условия агрегатирования трактора с сельскохозяйственными машинами. Трактор оборудован раздельно-агрегатной гидронавесной системой, а также валом отбора мощности. Закрытая металлическая кабина с мягкими регулируемыми сиденьями и системой вентиляции и обогрева.

   Модернизированный трактор Т-4 выпускается под маркой Т-4А с двигателем повышенной мощности, полужесткой подвеской на одной поперечной балансирной рессоре, для подогрева двигателя перед его пуском установлен жидкостный предпусковой подогреватель.

catterbet.com
