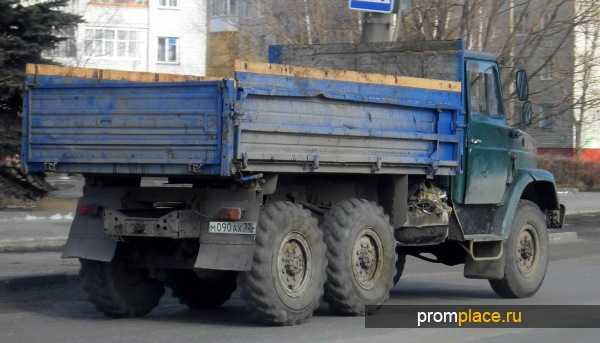

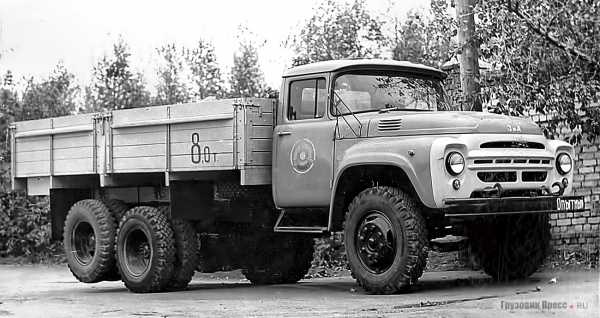

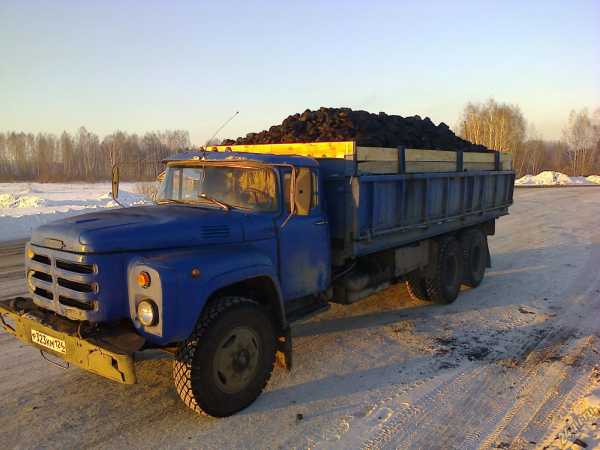

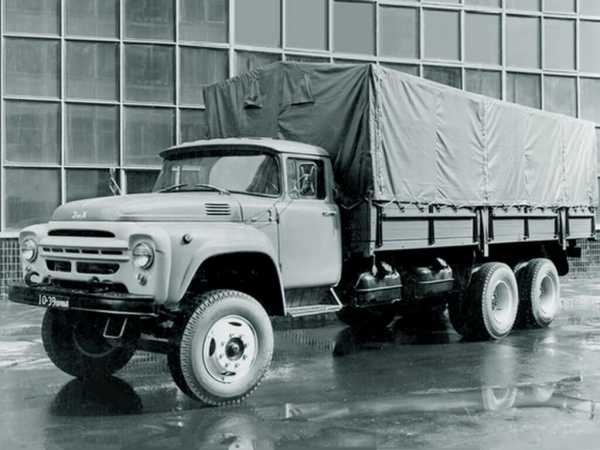

Автомобиль ЗИЛ-133 – первый трехосный грузовик большой грузоподъёмности

Появление ЗИЛ-133 стало неожиданностью не только для обывателей и профессиональных водителей, но и для самих заводчан.

История появления ЗИЛ-133

Тяжёлый грузовик, который старые и опытные водители помнят под меткой кличкой «Крокодил», всё ещё иногда попадается на дорогах СНГ. Как правило, это автокран ЗИЛ-133, хотя встречаются и другие модификации этого интересного автомобиля. Его история началась сразу после выпуска в серийное производство модели ЗИЛ-130, который стал одним из самых удачных грузовиков завода имени Лихачёва.

В 1965 году, удачно запустив ЗИЛ-130 в серию, руководство завода бросило все свои силы на разработку нового, революционного грузовика, получившего индекс ЗИЛ-170. Он должен был иметь бескапотную компоновку и мощный дизельный двигатель. К 1972 году новый автомобиль прошёл ряд испытаний и был практически готов к массовой сборке. Но у советского правительства были свои планы, так как планировался запуск огромного завода по производству большегрузных грузовиков в Набережных Челнах.

Получилось так, что все документы пришлось отдать на завод КАМАЗ, а сам завод имени Лихачёва остался без нового автомобиля. Между тем ЗИЛ-130 уже сильно устарел, а заменить его было нечем. Масштабные стройки в стране требовали тягачей и самосвалов, грузоподъёмность которых превышала бы 5 тонн ЗИЛ-130.

Хотя ЗИЛ оставался лидером среди поставщиков военных грузовиков в армию, на гражданском рынке все обстояло значительно хуже. Первые КАМАЗы оказались недоработанными и постоянно ломались, МАЗ не мог физически обеспечить страну своими автомобилями. Требовалось срочно создать автомобиль повышенной грузоподъёмности, который имел бы три оси.

Хотя попытки создать подобный автомобиль предпринимались и раньше, все они заканчивались неудачей. Самой жизнеспособной оказалась модель ЗИЛ-169, которая планировалась в виде гражданской модификации ЗИЛ-131, хотя в серию она так и не попала. Инженерам-конструкторам ничего не оставалось как достать старый проект и в быстром темпе доработать его до идеального состояния.

Надо сказать, что это удалось, поэтому уже в 1975 году ЗИЛ-133 был готов к запуску в серийное производство.

Особенности ЗИЛ-133

Несмотря на огромный опыт завода в сфере производства грузовых автомобилей, ЗИЛ-133 получился не слишком удачным. Хотя автомобиль имел отличную проходимость и грузоподъёмность, многие водители жаловались на средний редуктор, который было практически бесполезно перебирать после его выхода из строя. Вообще, средний мост часто доставлял проблемы при эксплуатации, так как у конструкторов просто не хватило времени его доработать.

По своей грузоподъёмности грузовик годился для дальних рейсов, но кабина, которая была взята от ЗИЛ-130, была слишком тесной и неудобной для длительных пробегов. Рама ЗИЛ-133 была достаточно надёжной для тяжёлых грузов, но вот двигатель совершенно не справлялся со своей работой.

Несмотря на кучу проблем, данная модель смогла продержаться на производстве 24 года. За это время грузовики подвергались следующим модернизациям:

  • На неё устанавливали мощные дизельные двигатели;
  • Изменяли форму кабины;
  • Устанавливали баки увеличенной емкости.

Кроме этого, проводилось ещё множество усовершенствований различных систем автомобиля. Несмотря ни на что, водители не любили ЗИЛ-133, стараясь поскорее пересесть на МАЗ или КАМАЗ, передав своего «Крокодила» молодому водителю. Даже ЗИЛ-130 был в приоритете у водителей, хотя новая модель должна была быть значительно лучше его.

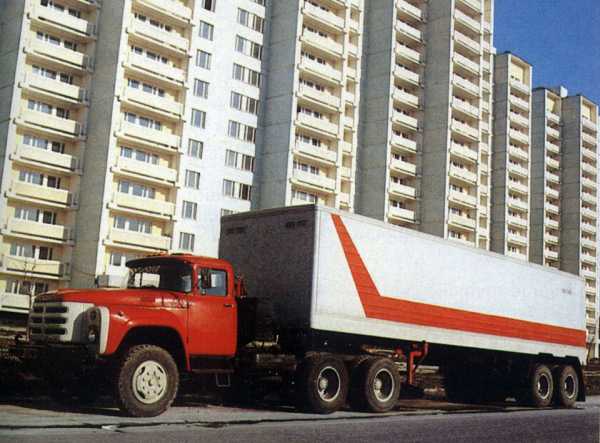

Модификации ЗИЛ-133

За 24 года производства ЗИЛ-133 на свет появилось множество модификаций данного грузовика:

  • Опытная модель, получившая индекс ЗИЛ-133В. Это был седельный тягач, который появился в 1966 году;
  • В 1968 году появился ЗИЛ-133Н. Это была тоже опытная модель;

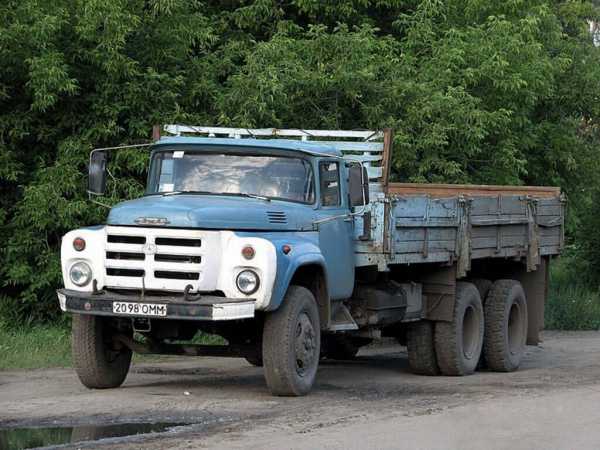

  • Одной из первых серийных модификаций стал ЗИЛ-133Г. Его выпуск продолжался до 1987 года;
  • ЗИЛ-133Г1 отличался удлиненной базой;
  • ЗИЛ-133Г2 получил усиленную раму, и его грузоподъёмность увеличилась до 10 тонн;
  • ЗИЛ-133ГЯ;
  • ЗИЛ-133ГЯ кран до сих пор встречается на дорогах России и СНГ.

Всего на базе шасси ЗИЛ-133 было выпущено около 17 модификаций грузовиков, среди которых встречались как тягачи, так и бортовые и самосвальные модификации.

В некоторых источниках можно встретить упоминания о ЗИЛ-133ГЯ бортовом. На самом деле, это автокран. Бортовой была модификация ЗИЛ-133ГЯС, которая выпускалась с 1980 по 1984 годы. Также эта модификация выпускалась и в других типах кузова. Имела некоторые усовершенствования и доработки в своей конструкции.

В 1982 году появился опытный образец тягача, оснащённый дизельным двигателем с турбиной. Технические характеристики нового двигателя ЗИЛ-133 наконец-то решили проблему с постоянной нехваткой мощности при перевозке тяжёлых грузов. В 1988 году инженеры-конструкторы придумали оснастить кабину спальным местом, что было весьма революционной идеей для грузовой автомобильной промышленности тех лет.

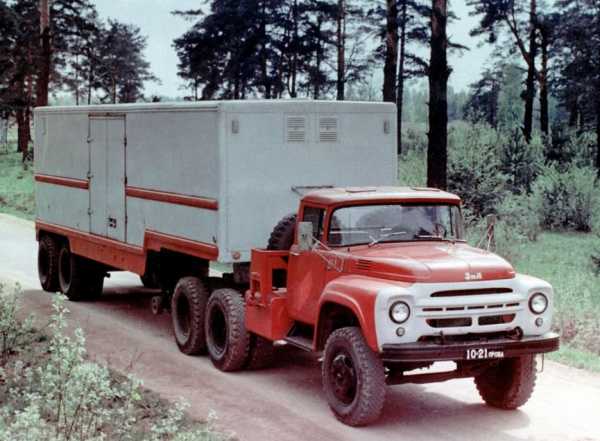

Одной из последних моделей стал седельный тягач ЗИЛ-133ВЯ, который начали производить в 1995 году. Один из наиболее популярных грузовиков завода имени Лихачёва ЗИЛ-ММЗ-4516 производился именно на базе ЗИЛ-133.

Технические характеристики ЗИЛ-133

Так как грузовик инженерам-конструкторам пришлось разрабатывать в ускоренном темпе, это не могло не повлиять на его качество. Первые автомобили значительно уступали по надёжности ЗИЛ-130, хотя по сравнению с первыми моделями КАМАЗ, они были достаточно качественными изделиями. Главной проблемой грузовиков, особенно тех, которые работали с большими грузами, была недостаточная мощность мотора.

После того, как на автомобиль начали ставить дизельные моторы, эта проблема осталась в прошлом. Кроме того, снизился расход топлива, что было очень актуально в 1990-х годах.

Трансмиссия ЗИЛ-133 оснащалась пневмомеханическим приводом. Это позволяло двигаться по пересечённой местности с максимальными удобствами. Водитель мог сначала выбрать нужную передачу в делителе, после чего включить её простым нажатием на педаль сцепления.

Тормозная система ЗИЛ-133 была существенно переработана, так как для тяжелого грузовика стандартных тормозных систем недостаточно. Всю систему можно разделить на следующие категории:

  • Основная рабочая тормозная система. Тормоза работают на сжатом воздухе. Задние и передние колёса имели раздельные системы торможения. Задействовать систему можно было педалью тормоза и специальным тормозным краном;
  • Стояночный тормоз грузовика должен был обеспечить машине неподвижность не только на ровной поверхности, но и под уклоном, поэтому данная система работает за счёт пневматики. За счёт специальных энергоаккумуляторов задний мост удерживает колёса в неподвижном состоянии. Впрочем надёжность данной системы под большим вопросом, так как водители постоянно жаловались на низкий ресурс этих аккумуляторов;
  • В дополнение к основной на ЗИЛ-133 устанавливалась и дополнительная тормозная система. Она помогала основным тормозам справиться с повышенной нагрузкой. Её работа заключается в использовании торможения двигателем. Работа данной системы приводит к значительному продлению ресурса основной тормозной системы;
  • На ЗИЛ-133 устанавливалась и запасная система тормозов. Водители часто называли её «стоп-кран». Она работает за счёт использования крана ручника. Так как стояночный тормоз работает за счёт энергоаккумуляторов, то выход их из строя спровоцирует отказ сразу двух тормозных систем.

Приборная панель ЗИЛ-133 оснащена различными типами индикаций, которые сигнализировали водителю о неполадках в различных системах автомобиля.

Особенности шасси и подвески грузовика

Так как ЗИЛ-133 стал грузовиком повышенной грузоподъёмности, ему понадобилась совершенно новая усиленная рама. Её сделали из двух лонжеронов усиленного типа, которые соединены между собой за счёт специальных поперечин. Так как длина рамы значительная, для придания ей необходимой жёсткости понадобилось пять поперечин. Каждая из них выполняет ещё и дополнительные функции поддержки различных агрегатов:

  • На первой стоят опоры двигателя;
  • На второй, третьей и четвёртой – другие узлы грузовика. Например, на третьей крепятся лонжероны рамы;
  • На пятой закреплено устройство сцепки.

Такая конструкция весьма надёжна и долговечна. К сожалению, мощные рамы грузовиков советского периода сильно подвержены коррозии, поэтому без надлежащего ухода они могут полностью разрушиться. Выбирая такой грузовик в качестве рабочей машины, нужно внимательно осмотреть её раму.

Что касается подвески, то спереди установлена зависимая система, имеющая рессоры и амортизаторы телескопического типа. Задняя подвеска тоже зависимая, но она лишена амортизаторов.

Основные плюсы и минусы ЗИЛ-133

Трёхосный грузовик завода имени Лихачёва имеет как положительные, так и отрицательные качества. К положительным можно отнести только простую и экономную эксплуатацию, по сравнению с импортными аналогами. Безусловно, что зарубежные грузовики такого же класса намного ресурснее, но их цена и стоимость запчастей превосходит ЗИЛ-133 в несколько раз.

Главными минусами эксплуатации отечественного грузовика являются следующие факторы:

  • Недостаточная мощность бензиновых двигателей;
  • Плохая проходимость на бездорожье или во время снегопадов;
  • Низкий ресурс оригинальных запасных частей.

Кроме того, водители часто жалуются на неудобные кабины и отсутствие шумоизоляции в них.

ЗИЛ-133 так и остался в тени КАМАЗа, хотя именно инженерам завода имени Лихачёва принадлежит идея создания мощного трехосного грузовика, обладающего повышенной грузоподъёмностью.

warways.ru

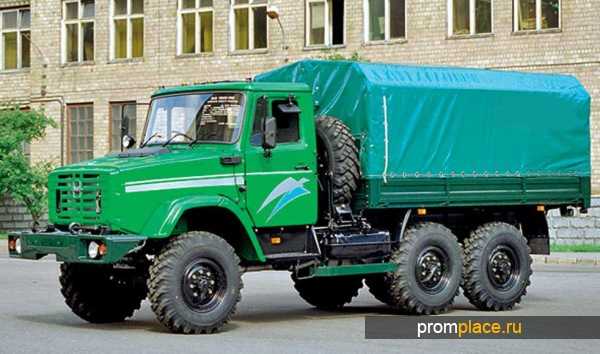

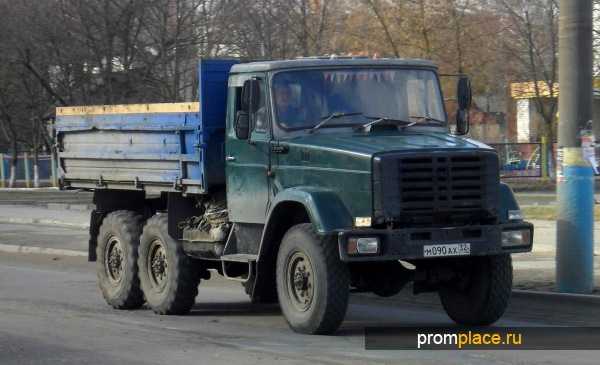

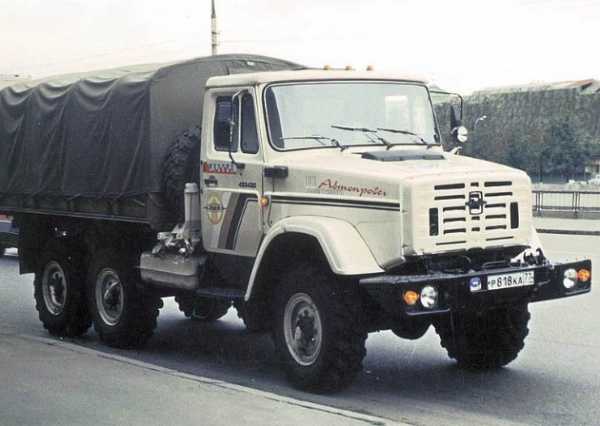

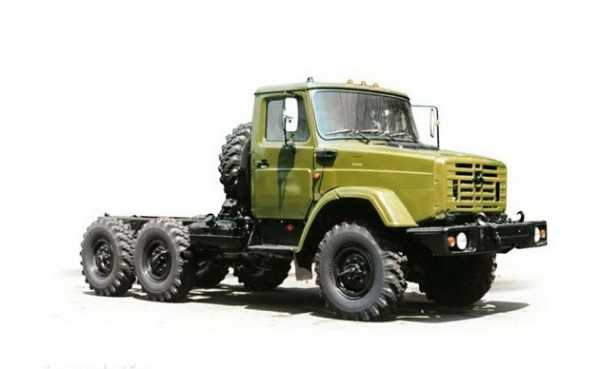

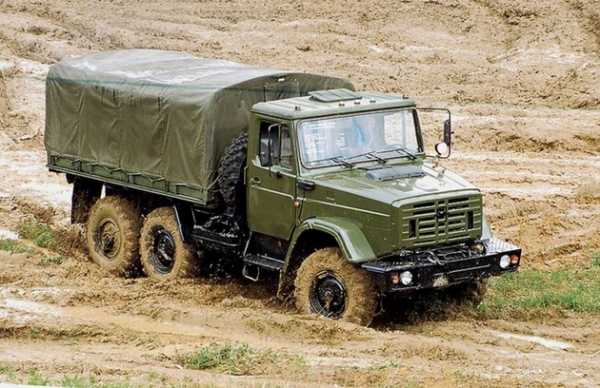

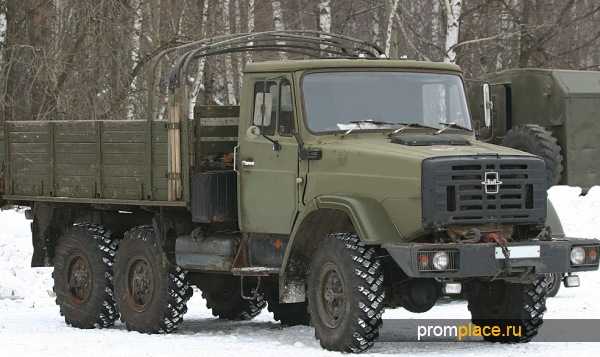

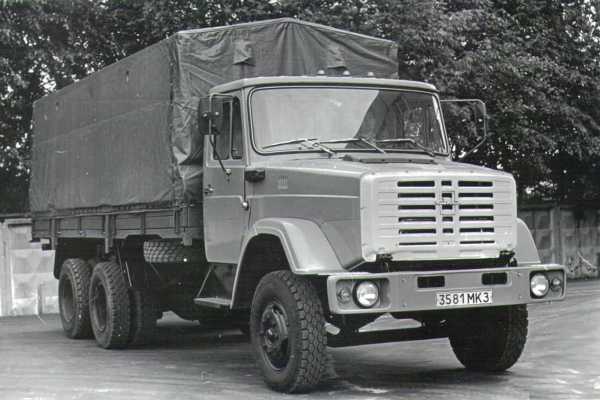

ЗИЛ-4334 Фото Видео Характеристики Двигатель Вес

ЗИЛ-4334, полноприводный грузовой автомобиль. До 1980 на ЗИЛе велись опытно-конструкторские работы по созданию нового семейства автомобилей ЗИЛ-132 на базе модели ЗИЛ-131Н, вскоре инженеры были переключены на проектирование нового грузовика ЗИЛ-4334. Семейство ЗИЛ-4334 включает в себя два базовых автомобиля: бортовой грузовик ЗИЛ-433420 и многоцелевое шасси ЗИЛ-433422.

ЗИЛ-4334 - видео вытягивания застрявшей фуры

Машины оборудуются многотопливным V-образным восьмицилиндровым дизельным двигателем ЗИЛ-6451 мощностью 170 л. с., 10-ступенчатой трансмиссией, системой регулирования давления воздуха в шинах, тросовой лебедкой, предпусковым подогревателем двигателя. По бездорожью автомобили могут транспортировать 3,75-4,45 т груза.

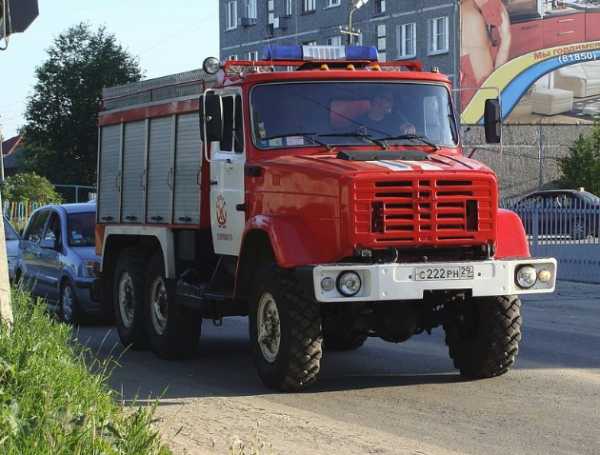

На шасси ЗИЛ-4334 создан рукавный автомобиль АР-2-61ВР, предназначенный для оснащения подразделений пожарной охраны рукавами при тушении крупных пожаров, а также автоцистерна для тушения пожаров АЦ-3,0-40-3ВР. Автомобили с колесной формулой 6x6 оснащаются двигателем мощностью 150 л. с. и разгоняются до максимальной скорости 80 км/ч.

Технические характеристики ЗИЛ-4334

Двигатель ЗИЛ-4334

- Д-245.30 Е3 дизельный
- Объём: 4 750 см3
- Максимальная мощность: 156 л.с., при 2400 об/мин
- Макс. крутящий момент: 515 Н·м, при 1500 об/мин

Коробка передач: 5ст. МКПП

Максимальная скорость ЗИЛ-4334

- 90 км/ч

Расход топлива ЗИЛ-4334

- Расход топлива при смешанном цикле: 32 л. на 100 км

Экологический класс ЗИЛ-4334

- Евро-3

Габаритные размеры ЗИЛ-4334

- Длина: 7186 мм
- Ширина: 2420 мм
- Высота: 2760 мм
- Клиренс: 330 мм
- Колёсная база: 3400+1250 мм
- Колея задняя: 1820 мм
- Колея передняя: 1820 мм
- Дорожный просвет: 330 мм

Вес ЗИЛ-4334

- Снаряжённая масса автомобиля: 6955 кг
- Полная масса автомобиля: 11170 кг (с лебёдкой)
- Масса буксируемого прицепа, кг: 4200

Грузоподъемность ЗИЛ-4334

- 4 т груза

Объем бака ЗИЛ-4334

- 170 х 2



Фото ЗИЛ-4334

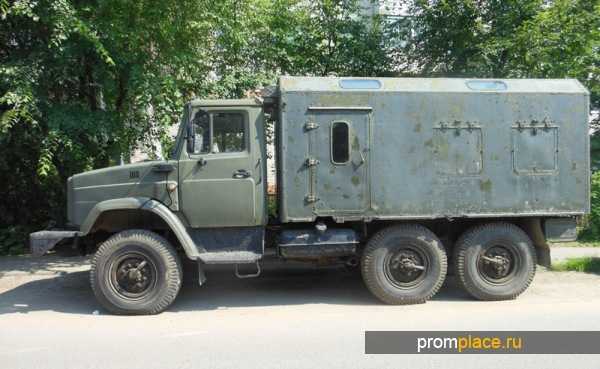

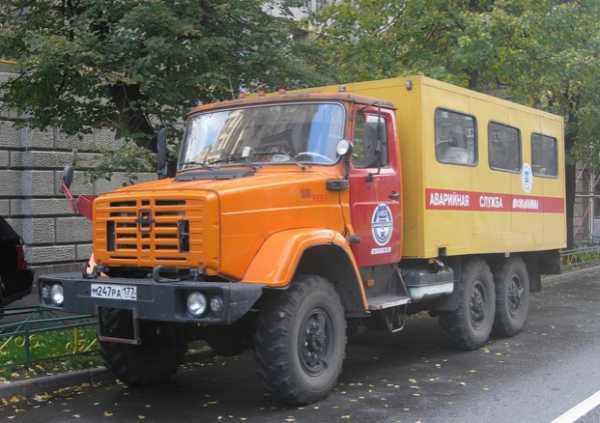

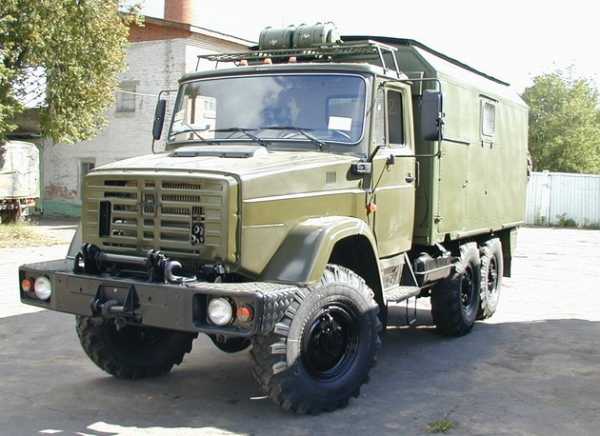

Передвижная мастерская на шасси ЗИЛ-4334



Фургон военного назначения на шасси ЗиЛ-4334 фото



Пожарная насосная станция ПНС-110 на базе ЗИЛ-4334 фото

Похожие материалы

Load More...
Добавить комментарий

mir-automoto.ru

самосвалы московской сборки – Основные средства

В. Мамедов

Самосвалы с маркой «ЗИЛ» с 1949 г. сходили с конвейера не столичного автозавода, а Мытищинского машиностроительного, где изготавливали кузова, устанавливали гидравлику и производили окончательную сборку машин. На ММЗ работало специальное КБ по самосвалам, полностью снявшее все инженерные проблемы по этой продукции со столичных конструкторов.

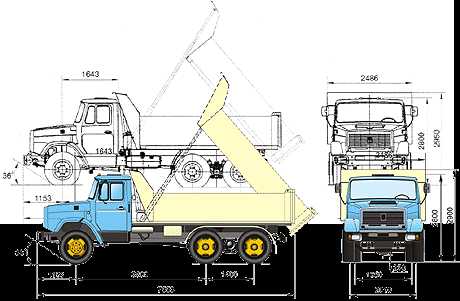

ЗИЛ-452900 (6х6)

В нынешних условиях столичному АМО ЗИЛ оказалось невыгодно лишаться значительного объема прибыли, связанного с такой кооперацией. Между тем расширение масштабов строительства как в самой Москве, так и за ее пределами вновь оживило интерес к самосвалам грузоподъемностью от 3 до 14 т, и руководство предприятия приняло решение: возвратить самосвалы на конвейер.

Проанализировав ситуацию на рынке, заводчане решили начать с производства трехосных самосвалов грузоподъемностью 10 и 14 т, благо опыт их сборки на заводе уже имелся. Дело в том, что после пожара на КАМАЗе в течение непродолжительного времени Нижнекамский завод поставлял комплекты для сборки самосвала на зиловском трехосном шасси и, таким образом, в начале 90-х годов москвичи подобные машины уже делали.

К новому этапу в жизни завода решили подойти очень основательно, проанализировав опыт эксплуатации подобной техники, изготовленной другими заводами, в частности КАМАЗом, и разработать самосвальное оборудование, что называется, «с чистого листа». Первые результаты можно было оценить еще в прошлом году. На выставке МИМС-2000 среди иных экспонатов АМО ЗИЛ демонстрировал опытный образец новой машины. Прошел год и, хотя комплекс испытаний еще не завершен, самосвалы с маркой «ЗИЛ» пополнили каталоги предлагаемой продукции.

Новый самосвал отличает от конкурентов многое. К примеру, кузов с внутренними размерами 4 070х 2 280х870 мм. В его конструкцию заложена возможность подогрева груза выхлопными газами. Даже работающие в сравнительно мягких климатических условиях московские строители заказали заводу именно такой кузов. Теперь зимой песок и гравий не будут примерзать к его полу. Положительно воспринято заказчиками и устройство для полуавтоматического закрытия заднего борта. Условия работы шин на магистральных грузовиках и на строительных самосвалах отличаются: последние передвигаются не только по асфальту, и потому конструкторы уделили особое внимание выбору шин для самосвалов. Московский и Ярославский шинные заводы согласились начать выпуск специальных шин 10,00х20 с большим запасом прочности и усиленным кордом. Именно они и проходят сейчас на машинах ресурсные испытания.

Идя навстречу пожеланиям потенциальных покупателей, завод разработал самосвалы как на своем стандартном шасси с колесной формулой 6х4, так и на специальном, с оригинальным ведущим передним мостом, над которым работала группа под руководством зам. главного конструктора Ю. Ткаченко. Мост оказался более совершенным, чем те, что поступают на комплектацию военных вездеходов с Брянского автозавода и в дальнейшем его модификации позволят отказаться и от этого завода-смежника, а значит, иметь большую прибыль при производстве. Главное отличие нового переднего моста от старого – переход от шариковых шарниров равных угловых скоростей к сдвоенным крестовинам, что позволило увеличить угол поворота колеса с 30 до 40о. Видимо, не стоит объяснять, насколько важна строительному самосвалу маневренность. Да и в производстве новый мост оказался проще и дешевле старого.

ЗИЛ-452900

Зиловский самосвал, в отличие от других аналогичных машин, оборудован пневматической системой управления подъемом кузова. И это решение также подсказали сами строители. Преимущество такого подхода заключается в более высокой надежности устройства, а значит, и самой машины.

Сравнивая зиловский самосвал с камазовским, водители отдают предпочтение первому. Почему? Оказывается, дело в капотной компоновке новой машины. Зимой, в случае поломки шоферу ЗИЛа предоставляется возможность обогреться в кабине с включенным автономным отопителем при откинутом капоте. Камазовская кабина при ремонте, естественно, откидывается вперед и передохнуть или отогреться в ней уже нельзя.

Остается добавить, что все зиловские самосвалы уже на конвейере будут получать пологи для груза, комплектоваться модернизированной, усиленной раздаточной коробкой (для вариантов с колесной формулой 6х6) и мощным козырьком над кабиной, чтобы защищать ее от попадания груза при работе с экскаватором.

В качестве силовых агрегатов покупателям предлагают турбонаддувный дизель ЗИЛ-6453.10 мощностью 210 л.с. при 2 500 об/мин или ярославский ЯМЗ-236НЕ. Надо сказать, что последний пользуется большей популярностью. Отработанная десятилетиями V-образная «шестерка» хорошо знакома эксплуатационникам. К тому же с запчастями к ней никаких проблем на рынке нет.

Выбор коробок передач также оставлен за покупателем. Вариантов здесь несколько. Если зиловские дизели поставляются только с 9-ступенчатыми коробками Смоленского автоагрегатного завода, то ярославский – может комплектоваться как 5, так и 8-ступенчатой коробкой ЯМЗ. Все силовые агрегаты гарантируют высокие тяговые свойства самосвалов, в том числе, преодоление 30%-ного подъема из карьера.

Автомобиль-самосвал с колесной формулой 6х4

Испытания показали, что полноприводный самосвал ЗИЛ-452900 с полной массой 19,2 т, оснащенный двигателем ЗИЛ-6453.10, развивает на шоссе скорость до 95 км/ч.

Новые машины (пока опытные образцы) уже можно встретить на строительстве отдельных участков третьего кольца в Москве. На ЗИЛе рассчитывают, что Госстрой и московские строительные фирмы по достоинству оценят труд конструкторов. Самосвалами заинтересовались и крупные сельскохозяйственные предприятия. Большая грузоподъемность, хорошая проходимость и простота обслуживания должны помочь этим машинам и там занять достойное место. ЗИЛ может выпускать до 10 тысяч таких самосвалов ежегодно. Все гидравлическое оборудование на сборку будет поступать с московского завода гидроагрегатов. Есть надежды, что этот проект столичный гигант сможет успешно реализовать, и это позволит ему быстрее «встать на ноги».



os1.ru

Грузовики ЗИЛ: редкие и знаменитые

Все началось в 1916-м с итальянского Fiat 15 Ter — полуторатонного грузовика, выпущенного в Италии тремя годами ранее. Автомобиль оснащали 4-цилиндровым двигателем объемом 4,4 л (35 л.с.) и четырехступенчатой коробкой передач. Тормоза у машины снаряженной массой 1920 кг были механическими и только на задних колесах. Пока достраивали московский завод, в 1917-1919 годах вели сборку из итальянских деталей. Итог — чуть больше 1300 готовых автомобилей.

Начались другие времена. Главного инженера завода Д. Д. Бондарева рабочие вывезли на грязной тачке к трамвайной остановке и высадили в луже (позже Бондарев служил у белых, затем вновь вернулся на завод, но в 1937 году был расстрелян). А завод с горем пополам стал ремонтировать изношенные импортные автомобили и с трудом делать для них некоторые комплектующие. Лишь осенью 1924-го в Москве собрали несколько АМО-Ф15 (все тот же Fiat), которые десятилетиями принято было считать первыми советскими автомобилями.

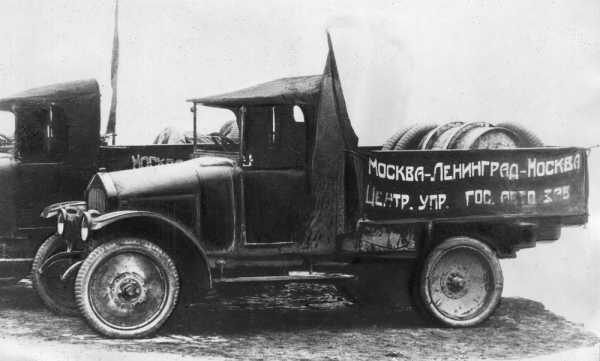

Ранний АМО-Ф15, он же в прошлой жизни Fiat 15 Ter. Многие годы автомобиль называли «первым советским». Но это, строго говоря, не так

Машина грузоподъемностью 1500 кг к тому времени явно устарела. Поэтому ее неоднократно модернизировали. В частности, ввели электрическое освещение, стартер и даже звуковой сигнал. Вместо брезентовой сделали нормальную жесткую крышу. Изменили задний мост в расчете на груз в 2 т. Но было очевидно: древнему грузовику пора в отставку.

С приветом из Америки

Договорились с довольно известной в те годы американской фирмой Autocar, чьи грузовики оснащали надежными моторами Hercules. Завод капитально реконструировали, и в 1930-м появились первые АМО-2, собранные еще из американских деталей. Автомобиль грузоподъемностью 2500 кг оснащали рядным 6-цилиндровым мотором объемом 4,9 л мощностью 60 л.с. и четырехступенчатой коробкой передач.

АМО-2 грузоподъемностью 2,5 т, собранный еще из американских комплектующих

Передние тормоза были гидравлическими, задние — механическими. Позднее от гидравлики отказались, поскольку советская промышленность не могла освоить надежные уплотнения. До 1931 года изготовили 1710 АМО-2, на смену которым пришел АМО-3, несколько измененный и собранный полностью из отечественных комплектующих.

Именно на базе этой модели в 1932-м создали первый для завода седельный тягач АМО-7. Но он остался опытным образцом, серийное производство тягача ЗИС-10 — уже на базе знаменитой трехтонки ЗИС-5 — начали только в 1935-м.

Первый седельный тягач завода — опытный АМО-7

Уважаемый «Захар Иванович»

Эпохальный для завода, теперь знаменитый ЗИС-5 («трехтонка», «Захар Иванович», а чаще просто «Захар»), пошел в производство в 1933-м. В Москве грузовиков этой модели и ее модификаций сделали до 1948-го более полумиллиона. А полный тираж трехтонки, которую производили в Ульяновске на УльЗИС (позднее — УАЗ) и на УралЗИС в Миассе приблизился к миллиону. Автомобиль по сравнению с АМО-3 сильно изменили. До 3000 кг подняли грузоподъемность, двигатель объемом 5,6 л развивал уже 73 л.с. Тормоза были механическими. А на часть машин, особенно во время Великой Отечественной войны, ставили только задние тормоза. На базе ЗИС-5 делали множество модификаций, в том числе газогенераторные и газобаллонные автомобили, длиннобазные версии ЗИС-11 и ЗИС-12.

Длиннобазный ЗИС-12 с низкой рамой для монтажа мощных прожекторных установок

В 1937-м в Москве изготовили первый опытный образец грузовика нового поколения. По плану грузоподъемность должна была составлять 5000 кг по хорошим дорогам и 3500 кг по грунтовым. Автомобиль отличала цельнометаллическая трехместная кабина, топливный бак на 100 л, форсированный до 82 л.с. мотор (такой уже ставили на автобусы ЗИС-16). До начала войны сделали еще несколько прототипов, но в серию новый грузовик пошел только в 1947-м.

ЗИС-15, поздний опытный образец 1939 г

Причем первые послевоенные ЗИС-150 отличались частично деревянной кабиной, поскольку в стране тогда не хватало металла. Грузоподъемность ограничили четырьмя тоннами, зато мотор 5,6 л развивал 90, а затем и 95 л.с. ЗИС-150 (позднее ЗИЛ-164) делали во множестве модификаций, в том числе в Румынии и Китае. Всего собрали более 750 тысяч грузовиков.

Ранний послевоенный ЗИС-150 еще с деревянно-металлической кабиной

Грузовик — миллионник

Но абсолютный рекорд принадлежит, конечно, ЗИЛ-130. Работы по новой модели с запланированной грузоподъемностью 4000 кг начали в 1956-м.

Один из прототипов будущего ЗИЛ-130, 1956 г.

Предполагали ставить на нее мотор V6 мощностью 130 л.с. Но грузоподъемность подняли до 5000 кг, кроме того планировали делать версию для постоянной работы с прицепом и седельный тягач.

Опытный образец ЗИЛ-130 с пластиковой кабиной

Поэтому автомобиль получил двигатель V8 объемом 6 л, созданный на базе агрегата для лимузина ЗИС-111. Мощность в 150 л.с. поначалу даже считали избыточной.

Серийное производство ЗИЛ-130 начали в 1963-м, а дожил этот грузовик, немного модернизированный и уже под именем ЗИЛ-431410 до... 1995-го! Общий тираж составил почти 3,5 миллиона экземпляров! За эти годы сделали десятки разнообразных модификаций и построили множество опытных образцов для отработки тех или иных технических решений. В частности, создали 130-й с пластиковой кабиной в американском стиле.

Носатый

С появлением трехосного ЗИЛ-133 150-сильного мотора стало не хватать. Спроектировали модификацию с дизелем ЯМЗ-641 — позднее КамАЗ-740. Заодно усилили трехоске заднюю подвеску и поставили унифицированные с КамАЗом тормоза. Новый мотор потребовал изменения передка автомобиля — ЗИЛ-133ГЯ получил кабину с характерным выступающим «носом» и крупными прорезями решетки радиатора. Серийное производство начали в 1979-м. При снаряженной массе 7610 кг грузоподъемность составляла 10 000 кг. Дизель рабочим объемом 10,85 л развивал 210 л.с. и позволял достигать скорости 85 км/ч. Трехосное семейство ЗИЛ-133 с различными моторами официально выпускали аж до 2000 г.

Трехосный ЗИЛ-133ГЯ оснащали дизелем КамАЗ

Задолго до появления капотного дизельного автомобиля, еще в 1968-м, ЗИЛ получил задание создать 8-тонный грузовик с бескапотной кабиной и тремя осями для уменьшения нагрузки на дорогу. Первый автомобиль — тягач ЗИЛ-170В-75 (последние цифры указывали на запланированный срок начала серийного производства) — появился уже в конце 1968-го. На передке кабины красовались большие буквы — ЗИЛ. Затем построили шасси КамАЗ-5510 и бортовой КамАЗ-5320. Автомобили получили ярославский (позднее его делали на КамАЗе) мотор мощностью 210 л.с., пятиступенчатую коробку передач с делителем, блокируемый межосевой дифференциал. В 1971-м автомобили прошли госиспытания, серийное производство в Набережных Челнах начали по плану — в 1975-м.

Опытный образец бортового КамАЗа-5320 нес на кабине огромный логотип ЗИЛ

«Бычок» слабого здоровья

В начале 1990-х спрос на выпускаемые ЗИЛом грузовики стал катастрофически падать. На заводе задумали малотоннажный автомобиль, поскольку интерес к машинам такого класса был заметно выше. Основным условием было максимально использовать имеющиеся узлы и агрегаты, а также кабину ЗИЛ-4331, поскольку для ее производства завод закупил дорогое оборудование.

Прототип трехтонки новой эпохи — ЗИЛ-5301 «Бычок» — оснастили еще круглыми фарами

Был объявлен конкурс. К. Лебедев предложил бескапотный автомобиль, прототип которого построили на шасси Mercedes-Benz, а К. Потехин полукапотный, собранный на базе Renault. Выбрали второй вариант, под именем ЗИЛ-5301 «Бычок» он пошел в серию в конце 1994 г. Единственным подходящим двигателем оказался минский тракторный четырехцилиндровый ММЗ-245 объемом 4,75 л мощностью 109 л.с. Машина грузоподъемностью 3000 кг получила гидравлические тормоза с пневмоусилителем, спереди — дисковые.

Это все тот же ЗИЛ-4331, но с китайской кабиной и минским мотором

«Бычок» стал главной надеждой завода. Росло число модификаций, но огромного спроса на автомобили не было. Водители жаловались на неудачно подобранные передаточные числа трансмиссии, низкое качество изготовления, вибрации от двигателя. Со временем появился 136-сильный форсированный минский мотор, предлагали и импортные агрегаты, но производство постоянно падало и окончательно сошло на нет в 2013-м.

За три года до этого завод показал новый среднетоннажный бескапотный автомобиль, который, по сути, представлял собой... ЗИЛ-4331, то есть — модернизированный ЗИЛ-130 с кабиной китайского производства и все тем же минским тракторным мотором, мощность которого довели до 157 л.с. Похоже, даже создатели машины не верили в ее перспективы. В истории она останется, скорее, неким курьезом — документом эпохи окончательного упадка некогда знаменитого завода...

auto.mail.ru

Советские экспериментальные вездеходы ЗИЛ, КрАЗ и НАМИ

Если гражданскую советскую автомобильную промышленность можно считать достаточно консервативной, то в деле строительства армейских вездеходов СССР был, можно сказать, на острие прогресса. В разные годы конструкторы испытывали не имевшие мировых аналогов машины с тремя и четырьмя ведущими мостами, пневмокатками и пневматическими гусеницами, автоматическими коробками передач, газовыми турбинами и авиационными турбореактивными моторами. Мы расскажем о самых ярких опытных разработках, так и оставшихся смелыми идеями.

В условиях «железного занавеса» заводские СКБ часто работали вслепую, используя научно-популярные журналы да блеклые фотографии заграничных новинок. Когда же с этих разработок был снят гриф секретности, стала вырисовываться реальная картина изнурительно трудного и подчас самодеятельного интуитивно-научного поиска технических решений, неумелого копирования и опрометчивой реализации ошибочных идей. Главным продуктом той сумасшедшей деятельности, на которую уходили десятилетия отчаянного труда и тратились гигантские народные деньги, были машины-неудачники, оставшиеся забавными игрушками своих создателей и бесполезным балластом с точки зрения обороны страны.

Ставка на трехосники

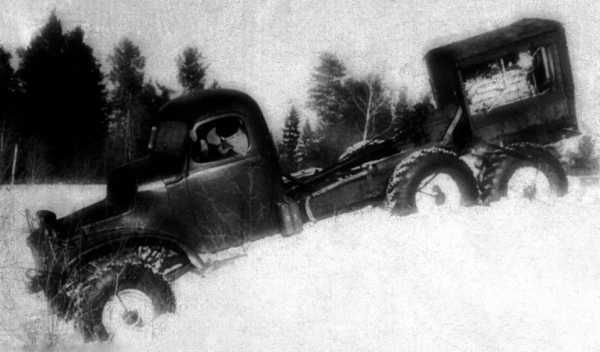

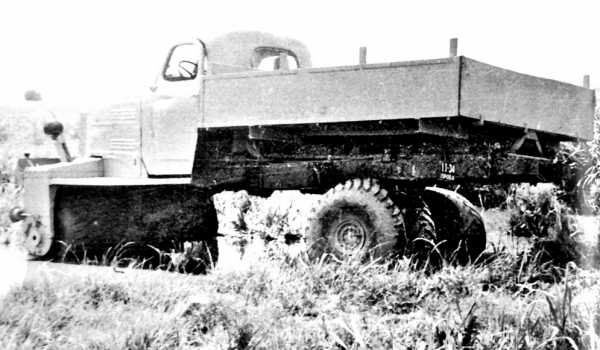

Заднемоторный автомобиль на шасси прототипа ЗИС-157. 1956 год


Представителем пламенного поколения советских автоконструкторов являлся Виталий Андреевич Грачев, возглавлявший секретное СКБ Московского завода имени И. А. Лихачева (ЗИЛ). С середины 1950-х его перу принадлежали разнообразные экспериментальные военные машины различных поисковых систем. В отсутствие собственного опыта и знаний по теории транспортных средств высокой проходимости он лихорадочно проектировал и одно за другим испытывал свои творения в попытке интуитивно нащупать истину в море своих фантазий. Одним из направлений работ Грачева стали «легкие» трехосные автомобили, служившие для проверки агрегатов и испытания ряда узлов.

Первой попыткой создания принципиально новой автотехники был макетный образец на пробном шасси будущего грузовика ЗИЛ-157, построенный зимой 1956 года. Его революционная суть заключалась в переносе двигателя из моторного отсека на заднюю часть рамы, чтобы снизить нагрузку на передние управляемые колеса. Как часто бывает, первый блин вышел комом: автомобиль задирал «нос», толкая перед собой кучу снега, потерял управляемость и вообще не смог двигаться по снежной целине.

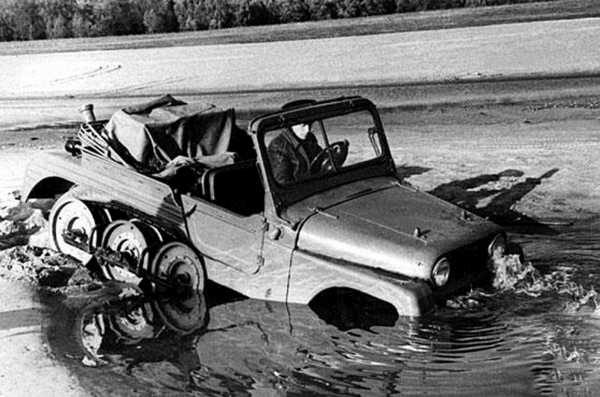

Летом 1956-го появилась простенькая одноместная тележка ЗИС-134Э3 (она же — Макет № 3) с клиновидным корпусом и тремя ведущими мостами с единой колеей. Эта схема с равномерным расположением мостов по длине автомобиля на долгое время стала главным концептуальным направлением развития всех последующих опытных машин Грачева. Ее испытания принесли неоднозначные результаты, предоставив своим создателям полную свободу действий и фантазий.

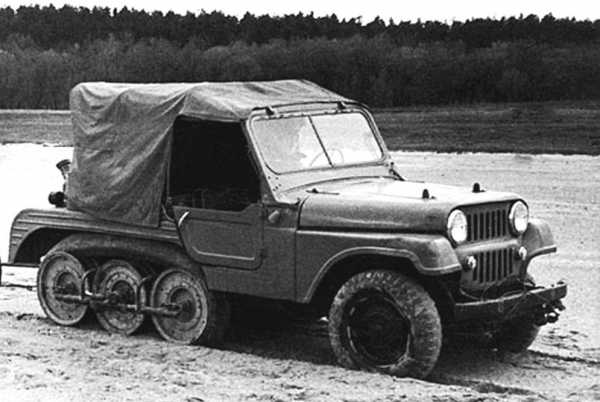

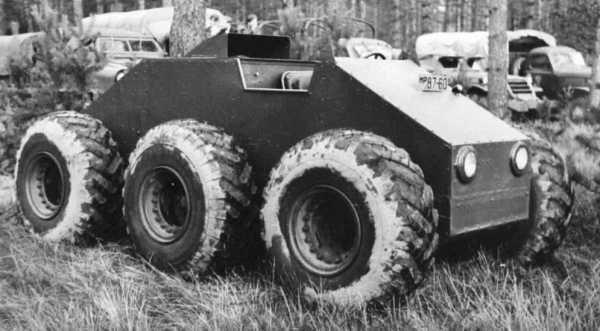

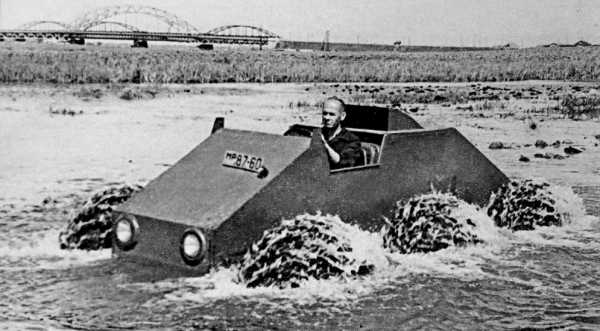

Легкий экспериментальный вездеход ЗИС-Э134 Макет № 3. 1956 год

Испытания заднемоторной тележки на полигоне НИИАП в Бронницах

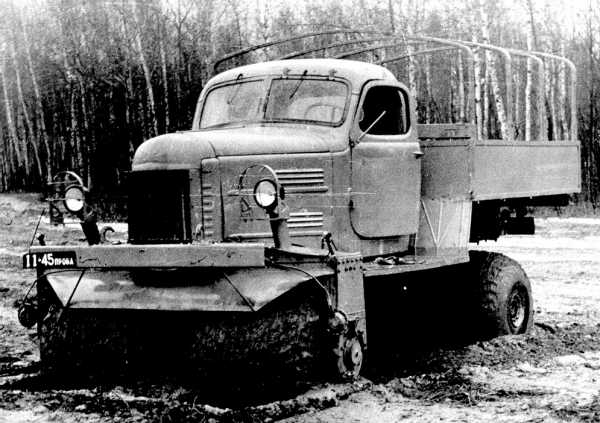

На следующий год на шасси грузовика ЗИЛ-157 по схеме с равноудаленными мостами был построен опытный вездеход ЗИЛ-157Р с передними и задними управляемыми колесами. На нем стояли 104-сильный двигатель, система подкачки шин и гидроусилитель рулевого механизма, а широкопрофильные или арочные шины позволяли автомобилю преодолевать рвы шириной 2,5 м.

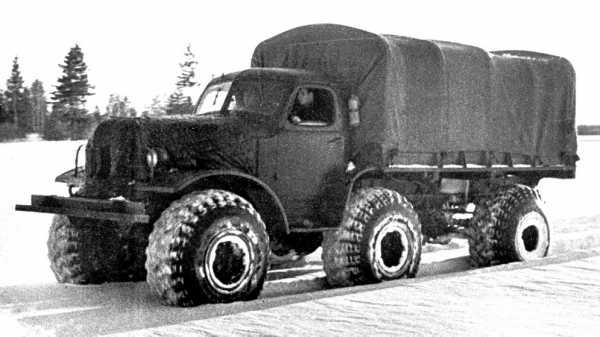

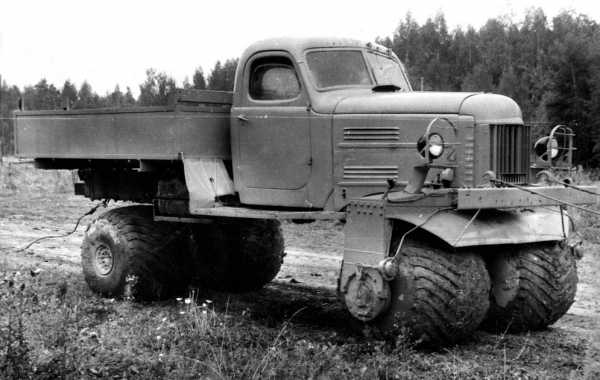

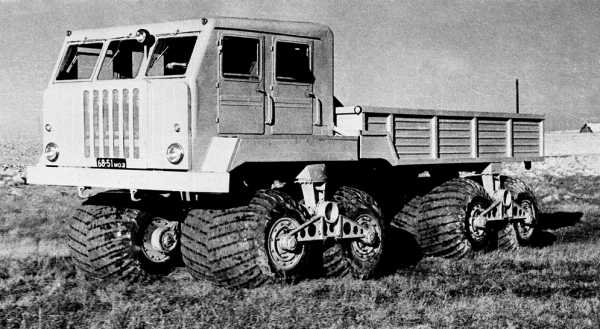

Опытный грузовик ЗИЛ-157Р с равнорасположенными мостами. 1957 год

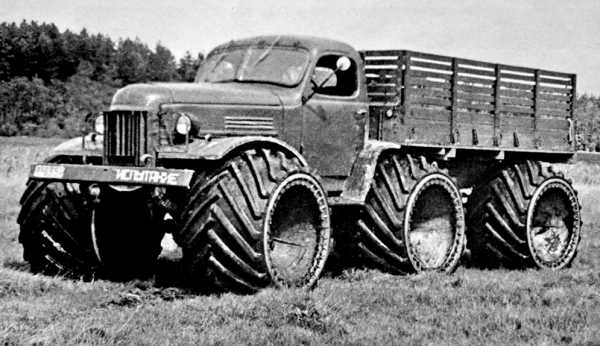

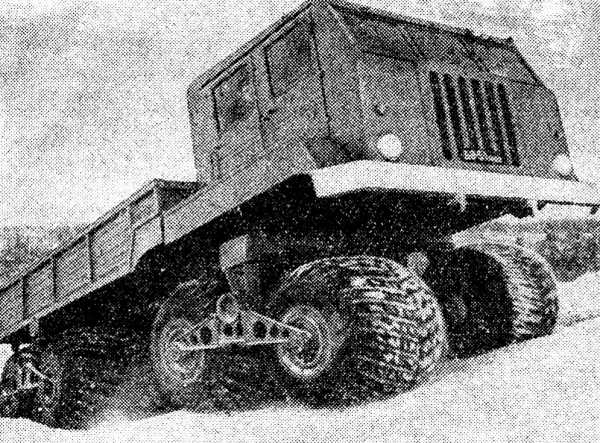

Бортовой 2,5-тонный автомобиль ЗИЛ-157Р на шести арочных шинах


В тех же испытаниях принял участие сходный по концепции 140-сильный плавающий снегоболотоход ЗИЛ-136 с несущим корпусом и водометным движителем. На нем впервые для трехосных машин ЗИЛ был применен упрощенный вариант бортовой трансмиссии с боковым расположением ведущих конических передач и карданных валов. В задней части машины помещались 140-сильный бензиновый мотор и коробка передач от легкового автомобиля ЗИС-110. Вездеход снабжался системой изменения давления в шинах и гидроусилителем рулевого механизма, эластичными 20-дюймовыми или арочными шинами, но какая-либо подвеска на нем отсутствовала. На испытаниях он показал удовлетворительную проходимость, но имел плохую управляемость.


Экспериментальный плавающий вездеход ЗИЛ-136. 1957 год (из архива 21 НИИЦ)

Машина ЗИЛ-136 с несущим безрамным корпусом и арочными шинами


В 1957 году был построен также экспериментальный образец трехосной бронемашины БТР-Э152В, конструктивно сходной с двумя предыдущими образцами. Ее оборудовали передними и средними управляемыми колесами, пневматическим усилителем рулевого механизма от грузовика ЯАЗ-214 и гидроамортизаторами на всех мостах. Машина могла передвигаться передним или задним ходом с одним или двумя поврежденными колесами среднего моста. У второго образца с гидроусилителем рулевого механизма управляемыми были колеса переднего и заднего мостов с расширенными сверхмягкими шинами.

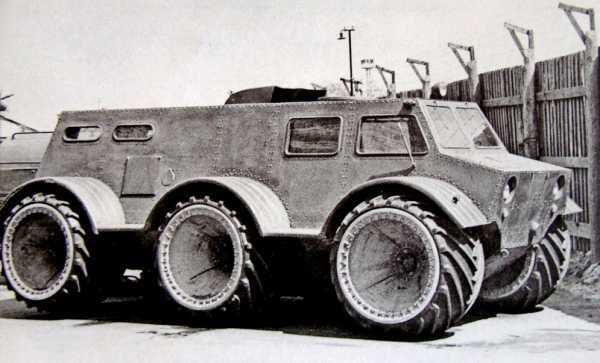

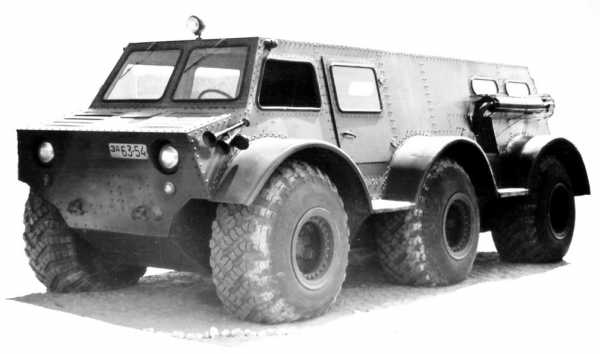

Оригинальный БТР-Э152В с 14-местным бронекорпусом (из архива 21 НИИЦ)


Главным же достижением Грачева в секторе трехосных машин стали очередные прототипы сухопутных и плавающих грузовиков серии 132.

Семейство ЗИЛ-132 (1960–1976 гг.)

Смелой попыткой создания целого семейства армейских грузовиков нетрадиционной концепции стало производство полноприводных автомобилей ЗИЛ-132, унифицированных с ЗИЛ-131. Их главные нововведения заключались в использовании несущего основания с гладким днищем, бортовой трансмиссии, равномерно разнесенных пар колес с регулировкой внутреннего давления в шинах большого диаметра и полном отсутствии какой-либо подвески.

Зимой 1960 года был собран опытный образец 2,5-тонного капотного грузовика ЗИЛ-132 с кабиной, передней облицовкой и кузовом от ЗИЛ-131. На нем впервые для трехосок установили бензиновый двигатель ЗИЛ-375 V8 мощностью 180 л. с., который потом широко применялся на военной автотехнике. В процессе испытаний на машине монтировали различные виды шин, а в марте 1961-го механическую коробку передач заменили гидромеханической автоматической. Внешне этот вариант отличался установленным на грузовой платформе фургоном для аппаратуры и размещения испытателей. Увы, в сентябре 1962 года при пожаре автомобиль был уничтожен.

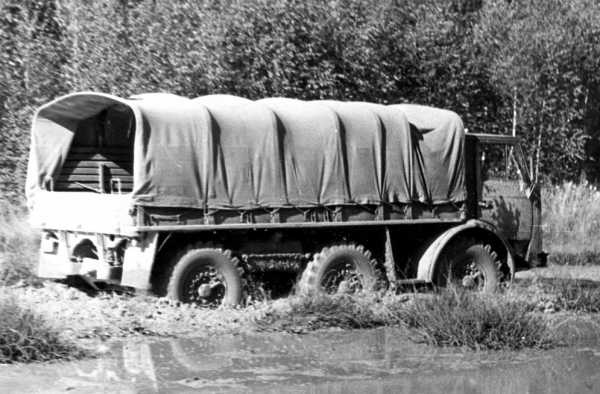

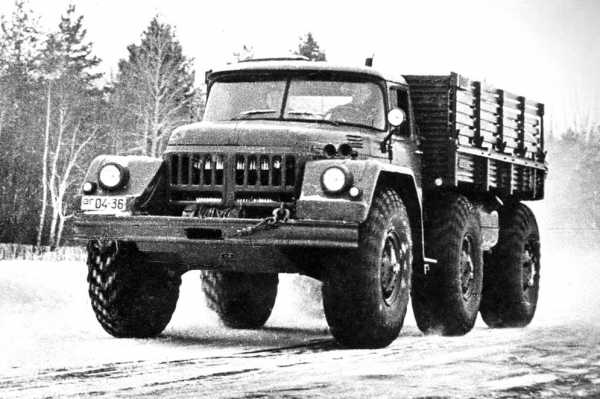

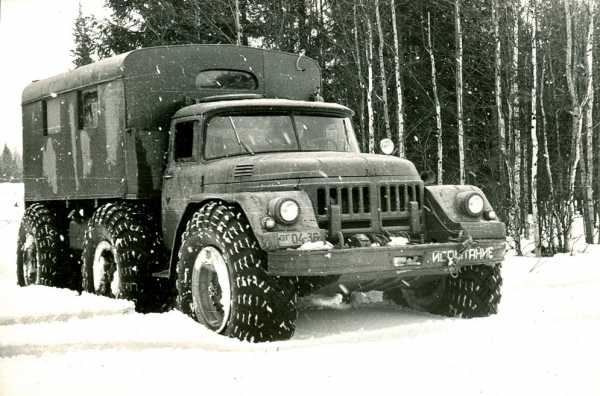

Трехосный 2,5-тонный грузовик ЗИЛ-132 с кабиной от ЗИЛ-131. 1960 год

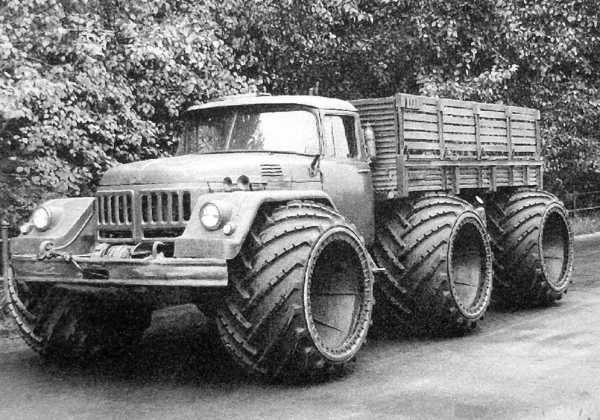

Вариант трехосного автомобиля-вездехода ЗИЛ-132 на арочных шинах

ЗИЛ-132 с автоматичес­кой коробкой и 24-дюймовыми шинами. 1961 год


Вспомнили о семействе ЗИЛ-132 только в середине 1960-х, когда СКБ получило заказ на партию плавающих поисково-эвакуационных установок ПЭУ для поиска и доставки возвращаемых космических аппаратов. Тогда на агрегатах первой машины ПЭУ-1 была построена военная амфибия ЗИЛ-132П, которую предполагалось противопоставить плавающим грузовикам Уральского автозавода. Ее новинками являлись торсионная подвеска крайних колес, водоизмещающий корпус на сварной раме, стеклопластиковая кабина и бортовой кузов из алюминиевого сплава.

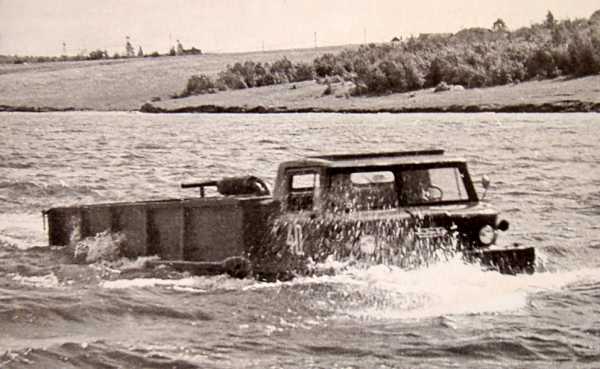

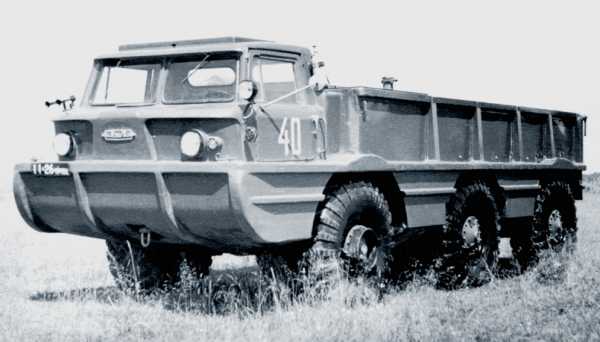

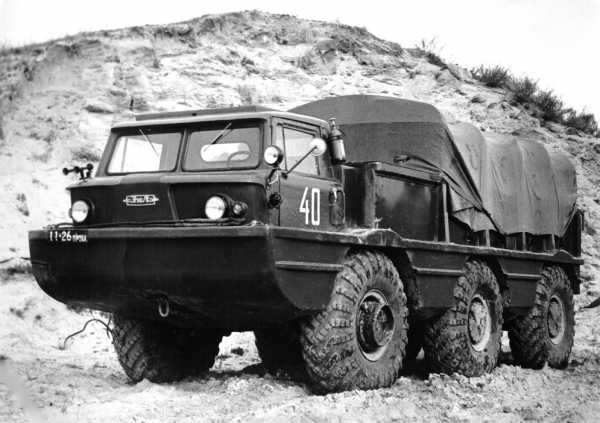

Опытный четырехтонный плавающий автомобиль ЗИЛ-132П. 1969 год

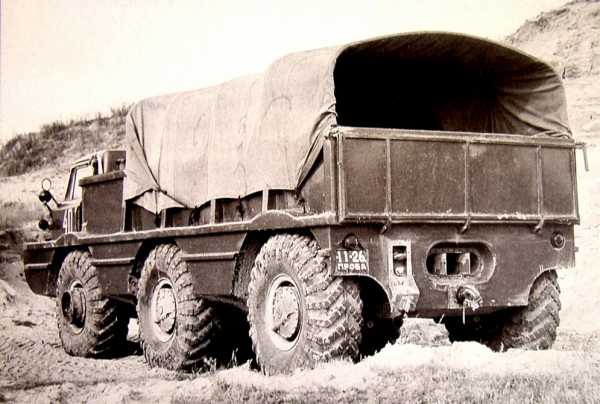

Вид сзади на водоизмещающий корпус и алюминиевый кузов

Непривычный вид амфибии ЗИЛ-132П со снятым тентом (из архива автора)


На суше машина достигала 75 км/ч, на плаву при помощи водомета — 5–7 км/ч. Для облегчения выхода из воды на берег в ее кузове впервые смонтировали авиационный турбореактивный двигатель ВК-1А, создававший дополнительную тяговую силу.

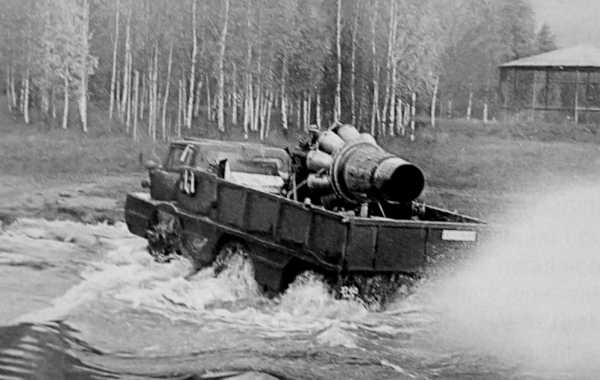

Испытания 180-сильного автомобиля-амфибии ЗИЛ-132П на Москве-реке

Первое применение вспомогательного газотурбинного силового агрегата


По этой же схеме в 1974 году собрали сухопутный бескапотный пятитонный грузовик ЗИЛ-132Р, задуманный как многоцелевой армейский автомобиль высокой проходимости и маневренности, способный впоследствии заменить серийный ЗИЛ-131. Его новыми узлами стали форсированный до 165 л. с. двигатель от автомобиля ЗИЛ-130, алюминиевая рама, вентилируемые дисковые тормоза, полноценная независимая рычажно-торсионная подвеска всех колес и гидравлическое следящее устройство для синхронного поворота задних колес. На испытаниях он развивал скорость 68 км/ч и преодолевал броды глубиной 1,3 м.

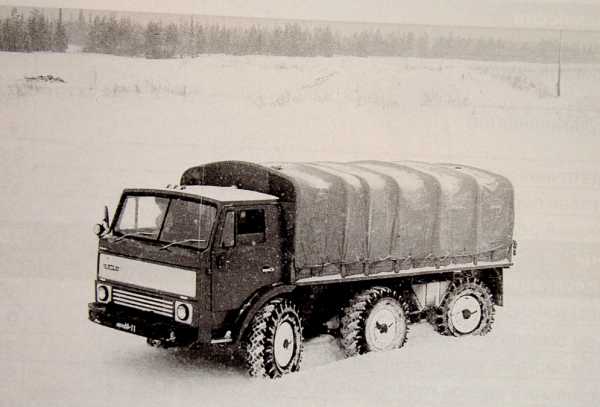

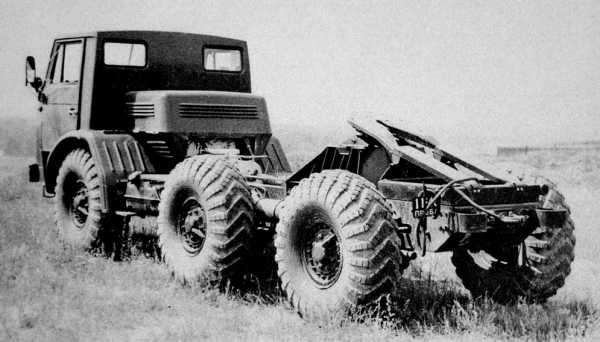

Прототип пятитонного бескапотного грузовика-тягача ЗИЛ-132Р. 1974 год

Разворот автомобиля ЗИЛ-132Р с крайними управляемыми колесами

Испытания бортового грузовика ЗИЛ-132Р на пересеченной местности


Несмотря на достаточную мощность, по эксплуатационным качествам грузовик почти не отличался от ЗИЛ-131 и был условно одобрен военными с условием внесения серьезных доработок, что повлекло бы за собой существенную переделку всей конструкции.

В конце 1975 года этот автомобиль появился в облике сельскохозяйственного грузовика ЗИЛ-132РС с мотором ЗИЛ-375 мощностью 180 л. с., который через год переделали в седельный тягач ЗИЛ-132РВ для работы в составе автопоездов полной массой 19 т. Он прошел испытания в 21 НИИИ, где буксировал активный полуприцеп ЗИЛ-137Б без привода колес, оснащенный макетным оборудованием транспортных машин ракетных комплексов. Несмотря на улучшенные показатели по сравнению с активным автопоездом ЗИЛ-137, дальнейшие работы по военному применению машин 132-й серии были прекращены.

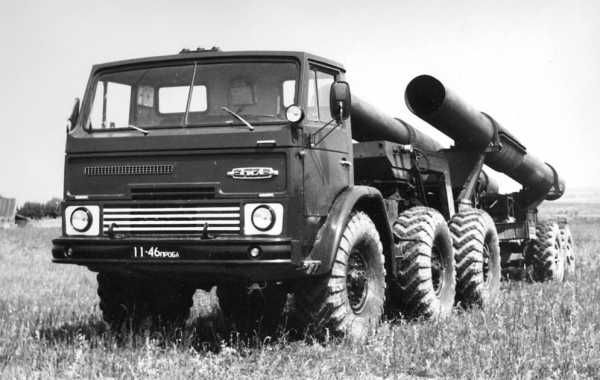

Опытный многоцелевой трехосный седельный тягач ЗИЛ-132РВ. 1976 год

Пятиосный автопоезд с габаритно-весовым макетом транспортной машины


Турбина вместо дизеля

Фотографии из архива В. Левского

Одну из страниц истории советской военной автотехники писали уникальные сверхмощные грузовики с газотурбинными двигателями (ГТД), относившиеся к модной и перспективной тогда тенденции. Впервые такую машину в 1968 году собрал Брянский автозавод. Это было четырехосное спецшасси Э135Г под ракетные системы с газовой турбиной мощностью 395 л. с. Затем под руководством Владимира Владимировича Таболина проектированием такой техники занималось СКБ-2 Кременчугского автозавода с использованием шасси армейского грузовика КрАЗ-260.

Первым в 1974-м появился опытный образец КрАЗ-Э260Е с двухступенчатым 350-сильным ГТД ГАЗ-99Д, обладавшим меньшей токсичностью, повышенной экономичностью и вдвое меньшей массой, чем обычный дизель ЯМЗ-238. Вместе с тем, в рабочем режиме силовой агрегат раскручивался до 33 тыс. оборотов в минуту. Для их снижения в трансмиссию пришлось установить особые сцепление, коробку передач и тяжелый редуктор, снижавшие оборотность до 2 000–2 500 об/мин. Внешне этот автомобиль выделялся широким радиатором и удлиненным прямоугольным капотом. Как показали испытания, слабым звеном автомобиля оказалась именно сложная трансмиссионная цепочка, которая не выдерживала нагрузок.

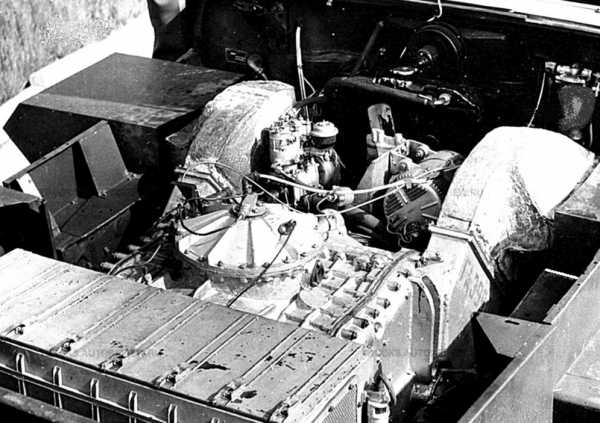

Под широким капотом грузовика КрАЗ-Э260Е помещалась газовая турбина

Двухступенчатая газотурбинная установка ГАЗ-99Д мощностью 350 л. с.

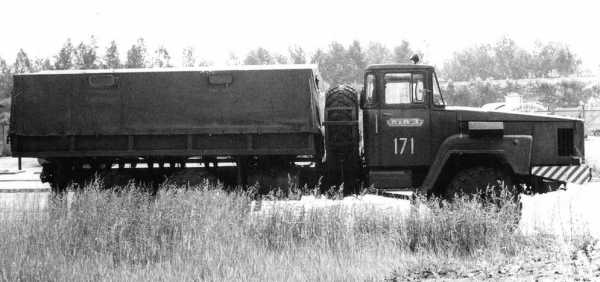

В конце 1976 года был собран второй образец КрАЗ-2Э260Е с более компактным и экономичным ГТД ГАЗ-99ДМ в 360 л. с., который умещался в стандартный моторный отсек. По сравнению с серийным грузовиком КрАЗ-260, расход топлива сократился на 40%. Со стороны машина отличалась широкими и высокими выхлопными трубами с обеих сторон автомобиля за кабиной. И снова трансмиссия оказалась неготовой к слишком высоким оборотам: на первых же испытаниях коробка передач «полетела». В начале 1980-х проект был закрыт, но мощнейшие тяговые ГТД продолжали монтировать на многоосные ракетные шасси.

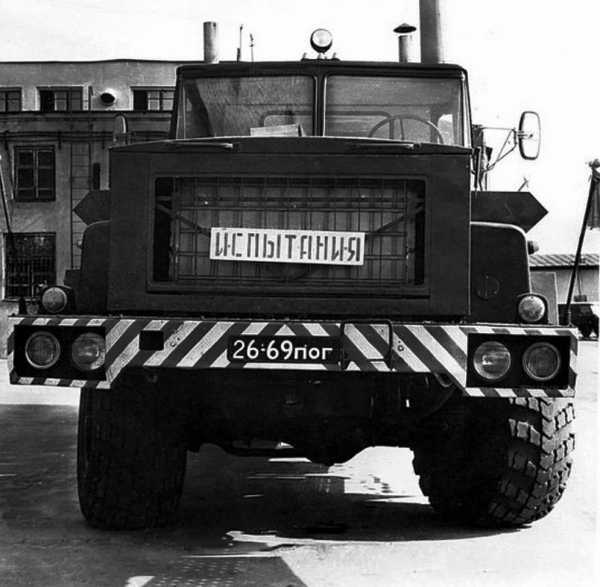

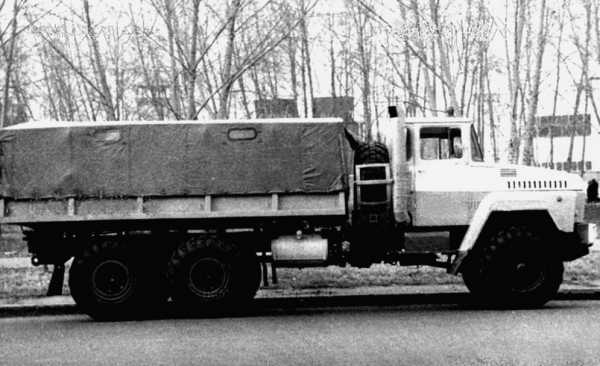

Испытания опытного газотурбинного грузовика КрАЗ-Э260Е. 1974 год

Второй вариант КрАЗ-2Э260 с 360-сильной газовой турбиной. 1976 год

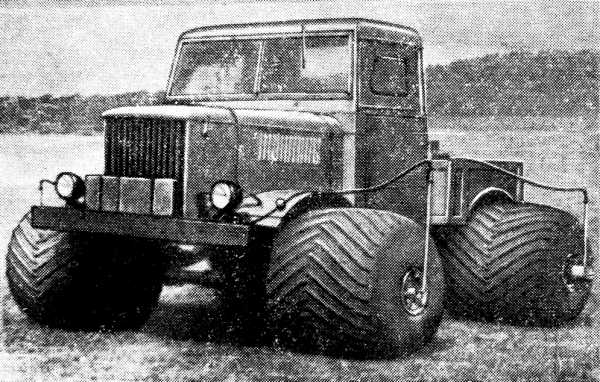

Спасительные пневматики

Короткий период увлечения советских конструкторов высокоэластичными движителями относился к поисковому этапу создания в 1960-е годы специальной автотехники для достижения высокой проходимости на грунтах с низкой несущей способностью, по заснеженной, песчаной и болотистой местности. Для этой цели на нескольких уникальных опытных образцах двойного назначения монтировали оригинальные пневматические гусеницы или бескамерные пневматические катки бочкообразной формы. В СССР этой темой занимался в основном институт НАМИ и в меньшей степени — СКБ ЗИЛ.

НАМИ С-3/С-3МУ (1962–1974 гг.)

Фотографии из архивов НАМИ и А. Карасева

В начале 1960-х годов институт увлекся оптимистичной темой пневмогусеничных движителей или пневматических гусениц, за разработками которых постоянно наблюдали военные представители. В 1962-м на первом полугусеничном прототипе С-3 вместо задних колес джипа Москвич-415 были смонтированы так называемые однополостные движители с двумя резиновыми пневматическими камерными лентами, двумя балансирными тележками и тремя двойными катками с ведущими звездочками.


Вездеход С-3 на шасси Москвич-415 с пневматическими гусеницами

Полугусеничная машина С-3 форсирует водную преграду. 1962 год


Через три года на шасси ГАЗ-69 появился вариант С-3М с усиленными резинокордными пневматическими гусеницами и передними ведущими барабанами. Испытания на асфальтовых дорогах выявили высокую плавность и бесшумность хода, но максимальная скорость движения не превышала 40 км/ч. При ее увеличении машина становилась неуправляемой, гусеницы перегревались и спадали.

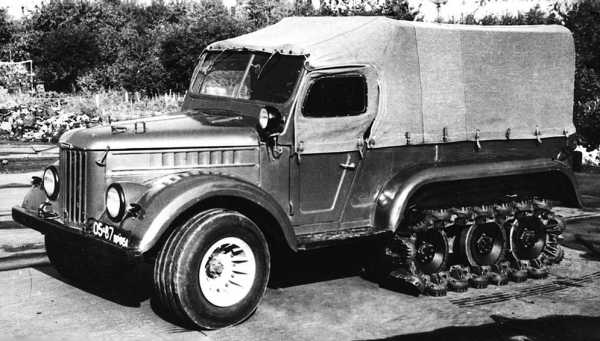

Вездеход НАМИ С-3МУ с пневматическими гусеницами от модели С-3М

Вариант С-3МУ на базе ГАЗ-69М с траковыми пневмогусеницами. 1968 год


В 1968 году на базе автомобиля ГАЗ-69М собрали третий вариант вездехода С-3МУ, на котором экспериментировали как с прежними пневмогусеницами, так и с новыми бесшарнирными многополостными с надувными пневматическими траками, соединенными в гусеничную ленту. При этом кузов машины пришлось чуть удлинить и расширить, а на передние колеса смонтировать широкопрофильные шины. На испытаниях вездеход преодолевал мокрую пахоту, грязь и песчаный подъем, но также оказался ненадежным и недолговечным. После таких результатов о превращении хрупких полугусеничных машин в армейские вездеходы речи уже не шло.

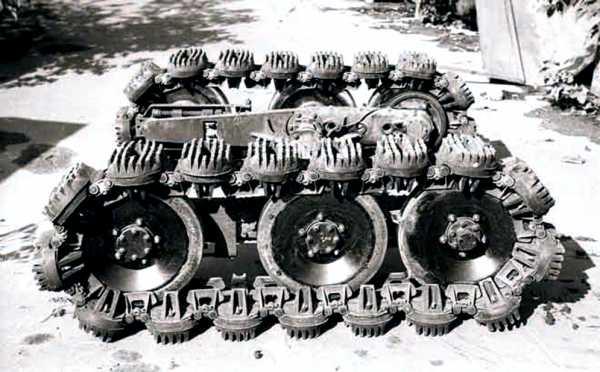

Революционный движитель с многочисленными пневматическими траками

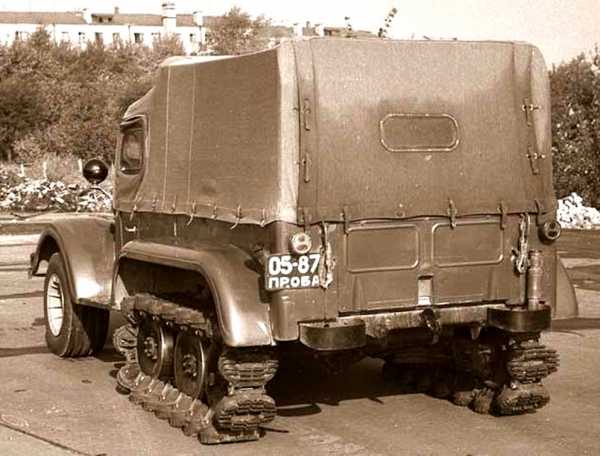

Вездеход С-3МУ с двумя бесшарнирными пневмотраковыми гусеницами


Вторым спасительным направлением повышения проходимости колесной военной техники на бездорожье, снежной целине или болотам стало краткое и столь же бесперспективное увлечение советских ученых и конструкторов ведущими пневматическими катками.

По хронологии событий в этом секторе и по весовому классу первое место занимал двухосный многоцелевой тягач НАМИ-044, построенный в 1958 году под руководством Николая Ивановича Коротоношко. Легкая и компактная машина первого образца была насыщена такими оригинальными конструктивными решениями, как передняя кантилеверная (консольная) подвеска, бортовая трансмиссия и бортовая система поворота по образцу гусеничной техники. Все эти раритеты не принесли машине успеха, и в 1959 году был собран второй упрощенный вариант НАМИ-044Э. Его оснастили четырехслойными резинокордными пневматическими катками шириной по 1 000 мм и системой изменения внутреннего давления с наружным подводом воздуха к каждому колесу. И эта машина тоже осталась в опытном образце.


Легкий тягач НАМИ-044Э на четырех пневмокатках. 1959 год (из архива автора)


ЗИЛ-132С (1964 г.)

Фотографии из архива СКБ ЗИЛ

Эпопея с высокоэластичными движителями не обошла стороной и СКБ ЗИЛа. Зимой 1964-го оно представило компактный вездеход-тягач ЗИЛ-132С на четырех пневматических катках. Он базировался на укороченном шасси ЗИЛ-157К и снабжался кабиной от грузовика ЗИЛ-164, короткой бортовой платформой и карданно-шестеренчатым приводом обоих мостов.


Макетный вездеход ЗИЛ-132С на четырех пневматических катках. 1964 год

Машина ЗИЛ-132С на укороченном шасси ЗИЛ-157К с кабиной ЗИЛ-164

Трудный путь неказистой и неустойчивой машины по бездорожью


Движители представляли собой тонкостенные катки диаметром и шириной по одному метру. Оригинальными конструктивными решениями здесь стали передние неуправляемые колеса с тормозами и задний поворотный мост без тормозов, отклонявшийся в разные стороны при помощи гидропривода. Сравнительно легкая машина развивала скорость до 55 км/ч, но оказалась неустойчивой и трудноуправляемой. По результатам первых же испытаний ее создатели отказались от продолжения дальнейших работ.

НАМИ ЭТ-8 (1961–1963 гг.)

Фотографии из архива НАМИ

В начале 1960-х годов экспериментальный транспортер ЭТ-8 двойного назначения с полезной нагрузкой 8,6 т на пневматических катках считался олицетворением высокого полета отечественной научно-технической мысли и образцом для подражания при создании машин высокой проходимости. Не будем осуждать конструкторов того времени: слишком много советских автомобилей имели зарубежные корни, как и этот восьмиколесный великан, списанный с прародителя образца 1956 года американской компании Four Wheel Drive (FWD).

Официально макетный образец ЭТ-8 был разработан в НАМИ под руководством конструктора Николая Коротоношко, построен на опытном заводе института и, в отличие от заокеанской копии, снабжался 180-сильным двигателем ЗИЛ-375. На каждой из двух ведущих тележек с встроенными тормозами крепили четыре резинокордные оболочки-катки диаметром и шириной по 1,2 м с пониженным внутренним давлением, что позволило обойтись без подвески. Для их привода служила сложная и тяжелая система шестеренчатых приводов, именовавшихся гитарами. Управление машиной обеспечивали гидроцилиндры, отклонявшие переднюю тележку в нужную сторону.


Опытный бортовой восьмикатковый транспортер НАМИ ЭТ-8. 1961 год

Испытания транспортера ЭТ-8 – первое публичное появление машины в журнале «За рулем»


В процессе испытаний были доработаны агрегаты машины ЭТ-8 и намечены главные сферы ее применения в народном хозяйстве и в армии, в том числе для доставки ракетного вооружения по труднопроходимой местности. Вместе с тем, 21-тонный вездеход получился слишком тяжелым (вдвое больше своего американского прообраза), малоподвижным, трудноуправляемым, имел малую степень унификации с обычными автомобилями и не отвечал жестким военным требованиям. Учитывая эти недостатки, а также легкую уязвимость движителей, сложность и ненадежность всей конструкции, военные признали его бесперспективным для армейских целей.

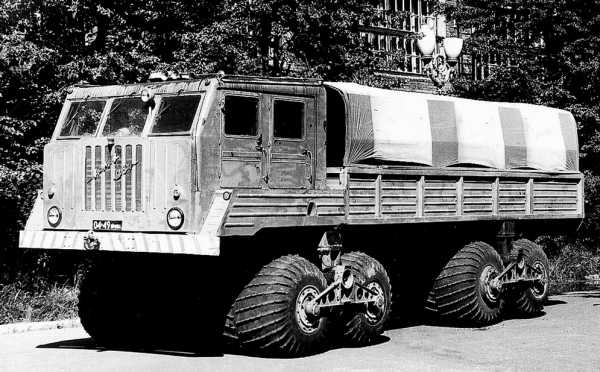

Модернизированный вездеход НАМИ-094 для народного хозяйства. 1963 год


В 1963 году вездеход ЭР-8 переделали в многоцелевой пятитонный гражданский вариант НАМИ-094 «Ураган» с более мощным дизелем ЯМЗ-238. От предшественника внешне он отличался объемными передними крыльями с рифлеными боковинами, удлиненным кузовом с тентом и эффектными хромированными «дудками» звуковых сигналов на крыше.

До 1971-го его испытывали в песках Средней Азии и на заболоченных соляных промыслах, на предприятиях химической и газовой промышленности. В конце концов работы по этой машине были свернуты. Какого-либо влияния на развитие военно-технических разработок вездеходной автотехники она не оказала.

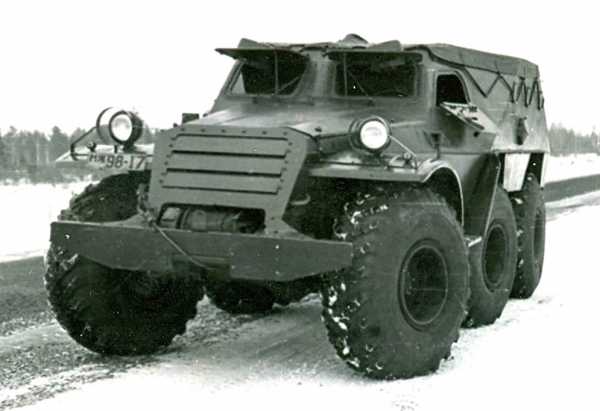

Все описанные выше пробные трехосные автомобили Виталия Грачева тоже не получили никакого развития, но заложенные в них технические решения нашли отражение в семействе корпусных плавающих шасси Брянского автозавода для ракетных систем. Об этих машинах, нашедших широкое применение в Советской Армии, мы расскажем в следующей публикации.


Читайте также:


www.kolesa.ru

ЗИЛ-130-НИИАТ-03

ЗИЛ-130 6х2: третий не лишний…

Денис Дементьев, фото из архива ОАО «НИИАТ»

Проблема экономической эффективности грузовых перевозок на автотранспорте решалась в Советском Союзе, как и везде, за счет оптимизации логистики самих перевозок и использования наиболее производительного подвижного состава. Но, увы, пожелания транспортников не всегда соответствовали возможностям нашей промышленности. Приходилось искать пути решения этой проблемы самостоятельно.

В 1969 году конструкто ры Научно-исследовательско го института автомобильного транспорта (НИИАТ, г. Москва), который входил в то время в состав Министерства автомобильного транспорта РСФСР, предприняли попытку реконструировать шасси базового бортового автомобиля ЗИЛ-130 с целью повышения его грузоподъёмности со стандартных шести до восьми тонн. Добиться этого они смогли за счёт удлинения рамы в заднем свесе, установки новой бортовой платформы и использования дополнительной, подкатной третьей оси, которая не являлась ведущей. Подобная конструкция была не нова ни за рубежом, ни в СССР. Но поскольку массово в нашей стране подобных автомобилей промышленность не выпускала, транспортники решили сделать такую машину сами.

Почему же в качестве донора для первой подобной переделки был выбран именно ЗИЛ-130? Всё потому, что у этого грузовика, выпускаемого ежегодно десятитысячными тиражами, был достаточный запас прочности по агрегатной базе. В частности, не последнюю роль сыграл и его мощный V-образный двигатель, способный работать при большей нагрузке.

Задняя подкатная ось представляла собой «пустой» задний мост ЗИЛ-130, который был снабжён гидравлическим подъёмным устройством. Управление подъёмом и опусканием оси осуществлялось дистанционно из кабины водителя по мере необходимости: в порожнем состоянии она была поднята (для обеспечения меньшего расхода топлива за счет уменьшения сопротивления качению), в полностью гружёном – опущена (для уменьшения удельного веса). Максимальная высота подъёма подкатного моста составляла 170 мм.

Получившийся удлинённый трёхосный автомобиль, названный ЗИЛ-130-НИИАТ-03, имел несколько важных преимуществ в сравнении не только с базовым бортовым грузовиком, но даже с автопоездом в составе со стандартным прицепом ГКБ-817 или полуприцепом ОдАЗ-885. К ним можно отнести и лучшую динамику, и топливную экономичность, и сравнительно неплохую маневренность. Вот те качества, которые позволяли наиболее эффективно использовать подвижной состав в рамках любого автотранспортного предприятия.

Четыре опытных образца автомобилей ЗИЛ-130-НИИАТ-03 были построены в 1969 году Орловским опытным заводом НИИАТ и успешно прошли приёмочные междуведомственные испытания. Планировалось, что эти автомобили будут серийно переделывать из ЗИЛ-130 на авторемонтных заводах системы Минавтотранса. Однако, судя по всему, широкого успеха не случилось. То ли машины в условиях реальной эксплуатации не выдерживали нагрузок, то ли слишком хитрой была схема подъёмной оси, сейчас сказать трудно. Ясно одно: массового распространения эта идея не получила, даже несмотря на то что были и другие попытки. О подобном проекте на шасси ГАЗ-53А мы расскажем в одном из следующих выпусков…

www.gruzovikpress.ru

Семейство среднетоннажных грузовиков ЗИЛ 4334 отличается выдающимися возможностями

Крупнейшая столичная автомобилестроительная компания АМО ЗИЛ в течении столетия бесперебойно обеспечивает оборонный департамент всевозможной специализированной техникой. Сегодня около трети миллиона автомобилей ЗИЛ эксплуатируются в военных ведомствах для грузоперевозок, а также как базовое средство для установки более 250 моделей вооружения. Из общего числа военной техники почти половина имеет значок ЗИЛ на капоте.


В 1995 году в ходе длительных проектно-конструкторских и экспериментальных изысканий прославленное предприятие выпустило первый серийный грузовой автомобиль семейства ЗИЛ 4334. Самосвал этой модели вобрал ключевые особенности своих легендарных «героев» и обновился усовершенствованными узлами, агрегатами, механизмами. Сейчас большегрузный внедорожник ЗИЛ этой модели благодаря надежности, безотказности и повышенной проходимости успешно находит применение и в армии, и в обеспечении народнохозяйственных потребностей. Эта модель актуальна в газо- и нефтедобывающей, коммунальной, дорожно-строительной службах и в других отраслях.



Обзор основных технических характеристик грузовика



Технические характеристики автомобилей модели 4334позволяют при перемещении по твердому дорожному полотну с отсутствием прицепа осиливать подъем с углом 35° и брод с уровнем до 1,4 м. Это удается благодаря наличию мощного (170 л.с.), многотопливного, 4-тактного, 8-цилиндрового, V-образного дизеля модели ЗИЛ 6451 с верхнеклапанным водяным охлаждением. Мощности дизеля достаточно, чтобы разогнать внедорожник весом 11170 кг до 90 км/ч. На первой передаче данная модель стабильно передвигается со скоростью 3,5 км/ч.


Все экземпляры марки ЗИЛ 4334 имеют электрооборудование с напряжением 24 В. Внешние и внутренние узлы получают питание от генератора и 2-х аккумуляторов. Их наладка состоит в анализе соединения и проверке количества электролита. Устройства и сигнализаторы, смонтированные на щитке, дают возможность держать под контролем состояние двигателя, генератора, а также воздушное давление в системе тормозов. Трехосный самосвал семейства ЗИЛ 4334 имеет усиленную механическую 5-ступенчатую КПП, усовершенствованную 2-хступенчатую раздаточную коробку, раму с утолщенными до 8 мм лонжеронами.





Первоначальный элемент, связывающий мотор с другими звеньями трансмиссии, - сцепление с гидроприводом, пневмоусилителем и периферийным размещением пружин. Каждая передача, за исключением первой, в КПП работает синхронно. Раздаточная коробка производит привод всех мостов техники. Для предупреждения совместного включения нескольких передач имеется шариковое устройство блокировки.


Новая разработка для внедорожников данной модели – автоматизация управления запуска переднего моста при перестановке на нулевую передачу. Передний мост включается в принудительном порядке, к примеру, при перемещении автомобиля по скользкому пути на прямой передаче. Для замыкания электроцепи можно прибегнуть к включателю на панели.


На поверхности раздаточной коробки имеется специальный люк для монтажа устройства отбора мощности в 60 л.с. на привод различных узлов, когда шасси применяется для крепления дополнительного оборудования.


Как указывает руководство ЗИЛ 4334, все три моста техники – ведущие. Средний мост промежуточный, от него сила поступает на задний мост. Для увеличения тяговой мощности в ходе движения в труднопроходимых местах ведущие мосты оборудованы принудительной блокировкой.


Две пары карданного вала, соединяющие разрозненные узлы трансмиссии, оснащены шлицевыми конфигурациями и прочными шарнирами на подшипниках. Рулевой механизм имеет гидроусилитель. Положение руля поддается индивидуальной регулировке по уровню и наклону. Диаметр поворота до 20 м.



Автомобиль претерпел ряд конструктивных изменений



Серьезной изюминкой грузовиков этой марки является независимая подвеска колес, которая повышает плавность при движении и приумножает скорость перемещения на бездорожье. Все колеса оборудованы тормозными барабанными устройствами с парой внутренних колодок и специальным разжимным механизмом. Конструкция пневмоприводного одноконтурного тормоза дает возможность брать на буксир прицепы с тормозным приводом, при этом контролировать его работу.


На внедорожниках ЗИЛ используются шины с грунтозацепами в форме косой елки. Шины независимо от модификации могут функционировать с изменчивым давлением воздуха внутри, что дает возможность водителю регулировать его по мере необходимости в процессе движения (1,5…3,5 кг/см2). Это значительно упрощает передвижение в условиях бездорожья. Кроме того, шины этих автомобилей обеспечивают движение даже при наличии прокола, при этом компрессор функционирует с максимальной производительностью, постоянно нагнетая воздух в дефектное колесо.


Технические характеристики кабины автомобилей ЗИЛ 4334 предусматривают оснащение ее индивидуальной пружинной подвеской и гидроамортизаторами. Кабина имеет прекрасную шумо- и термоизоляцию, системы отопления и вентилирования работают без перебоев. Размещение приборов управления эргономично и удобно для бригады водителей. Рулевая колонка оснащена включателем сигнализации и стеклоочистителя.





Существенная плавность движения обеспечивается использованием передней рессорной подвески с гидравлическими амортизаторами и рессорно-балансирной системы на обоих задних мостах. Цельное агрегатирование крыльев и капота позволяет свободно откидывать узел вперед, открывая подход к силовому блоку и системам, обеспечивающим его работу.


Практичная разработка в системе тормозов ЗИЛ 4334 – влагомаслоотделитель, его назначение состоит в очищении сжатого воздуха в пневмоприводе. Встроенный влагомаслоотделитель предотвращает замерзание конденсата, значительно продлевает продолжительность работы тормозной системы.


Недавно СМИ обнародовали сведения, что АМО ЗИЛ собирается вернуться к выпуску полноприводного среднетоннажного внедорожника 4334 с формулой 6х6. Грузовик эффективно модернизировали, оборудовали обновленным дизелем в соответствии с экостандартом Евро-4 и оснастили кабину стеклопластиковым оперением. В таком облике он сойдет с конвейера в ближайшие дни. Производители надеются, что высокий внедорожный потенциал и лояльная цена ЗИЛа дадут возможность усовершенствованной модели обеспечить себе достойную конкурентоспособность не только на Российском рынке. Модернизированные тактико-технические параметры этих автомобилей будут содействовать их продвижению за рубеж.



Фото













promplace.ru
