Двигатель зил 130: характеристики, неисправности и тюнинг

В настоящее время можно встретить огромное количество товара. Его можно подразделить не только по качеству, но и по стоимости. Стоит отметить, что это касается и автомобильного рынка. И это довольно естественно. Ведь каждый производитель хочет получить огромную прибыль с продаж и вложить меньшее количество денег. Во времена СССР огромную популярность получил двигатель ЗИЛ 130, который отличался хорошей прочностью и долговечностью.

Многие водители говорили, что это попросту неубиваемый агрегат, который не требует большого внимания. Первое транспортное средство с двигателем ЗИЛ 130 вышло в начале 1962 года. Это был первый грузовой автомобиль, сошедший с конвейера Москвы.

Описание

Двигатель ЗИЛ 130 устанавливали на все грузовые транспортные автомобили как ЗИЛ 130, так и ЗИЛ 131. И в этом нет ничего удивительного. Ведь если посмотреть на конструкцию, то двигатель ЗИЛ 131 очень похож на стандартный двигатель ЗИЛ 130.

Данные агрегаты имели небольшую степень унификации. Если говорить просто, то силовой агрегат от Зил 130 немного уменьшили в объеме, до 6 литров, что позволило получить меньший расход топлива. Также силовой агрегат получил двухкамерную карбюраторную систему и специальный ограничитель оборотов.

К более мощному относится двигатель ЗИЛ 375, имеющий объем порядка семи литров. В основном такую махину используют на Уральском автомобильном заводе. Благодаря этому удалось получить увеличенный радиус цилиндров и ход поршня.

Технические характеристики

Отдельного внимания заслуживают технические характеристики двигателя ЗИЛ 130.

Скачать .xls-файл

Скачать картинку

Отправить на email

mail

ПАРАМЕТРЗНАЧЕНИЕ
МодельЗИЛ 130
Тип силового агрегатаБензиновый, четырехтактный, карбюраторный
Мощность148 л.с. при 3000 об/мин (с ограничителем)
Количество цилиндров8
Как располагаются цилиндрыПод углом в 90 градусов
Минимальный диаметр цилиндра и ход поршня100 миллиметров диаметр и 95 миллиметров ход поршня
Общий объем двигателя6 литров
Степень сжатияПорядка 6,5
Минимальная мощность при 3200 оборотах в минуту150 лошадиных сил или 110 Квт
Крутящий момент при 2000 оборотах401 Ньютонов на метр
Расход топлива двигателя ЗИЛ 130313 грамм
Как работают цилиндры1 – 5 – 4 – 2 – 6 – 3 – 7 — 8
Нумерация цилиндров:Правые 1 – 2 – 3 — 4
Левые 5 – 6 – 7 – 8
Общий вес двигателя640 килограмм
Толкатель двигателя ЗИЛ 130Изготовлен из качественной стали,
имеет небольшую наплавку из чугуна,
полностью механический
Газопроводы двигателя ЗИЛ 130Впускной изготовлен из сплава алюминия,
имеет специальную полость для подогрева
топливной смеси, располагается между
головками блока
Выпускной изготавливается из качественного чугуна, располагается по одному с каждой стороны блока
Масляный насос на двигатель ЗИЛ 130Имеет несколько секций;
шестерня, располагается с правой стороны
блока цилиндров,
редукционный клапан имеет давление 320 кПа.
В нижней секции подается масло в масляный радиатор,
перепускной клапан имеет давление 120 кПа.
Фильтры очистки на двигатель ЗИЛ 130
Тонкая очисткаКерамические фильтрующие элементы,
оснащен экономайзером и насосом
отстойникРасполагается на кронштейне, имеет щелевой тип
РадиаторИмеет три ряда, тип змейковый

Мотор устанавливается на следующие модели автомобилей: ЗИЛ 130, 131, 375 и 508.

Также хочется отметить, что двигатель ЗИЛ 508 имеет три компрессионных и одно маслосъёмное кольцо. Отдельного внимания заслуживает термостат двигателя ЗИЛ 508. Он имеет твердое наполнение и устанавливается в выпускном патрубке. В основе системы охлаждения двигателя ЗИЛ 131 лежит жидкость, полностью закрытый тип с принудительной циркуляцией.

Если говорить про поршневой палец, то у двигателя ЗИЛ 375 он изготовлен из стали, полностью пустотелый и плавающий. Это относится к некой особенности автомобиля. Маховик на двигатель ЗИЛ 375 изготовлен из качественного чугуна, оснащен стальным венцом для пуска силового агрегата от стартера. Говоря о системе питания двигателя ЗИЛ 375, то в ней присутствует принцип принудительной подачи порции топлива.

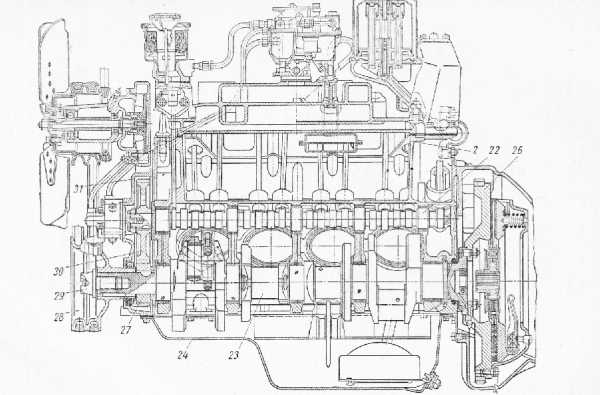

Конструкция

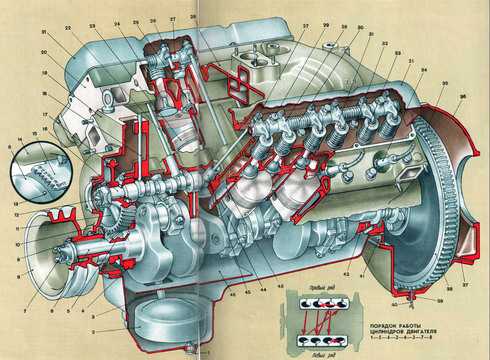

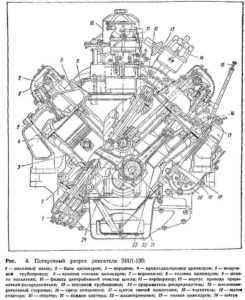

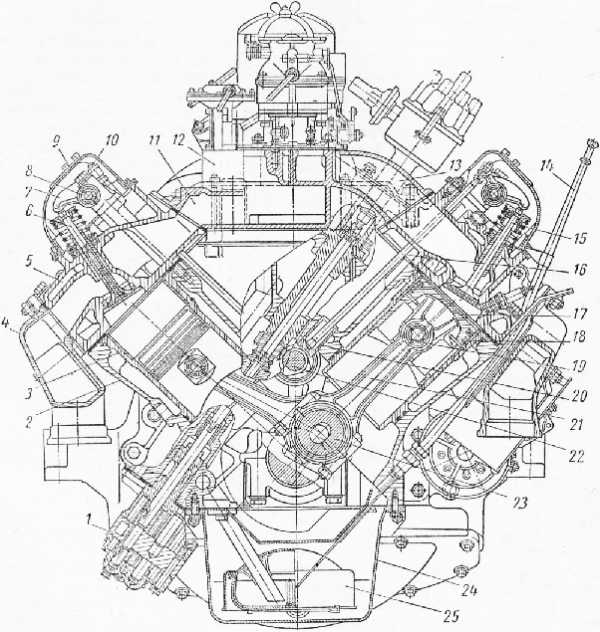

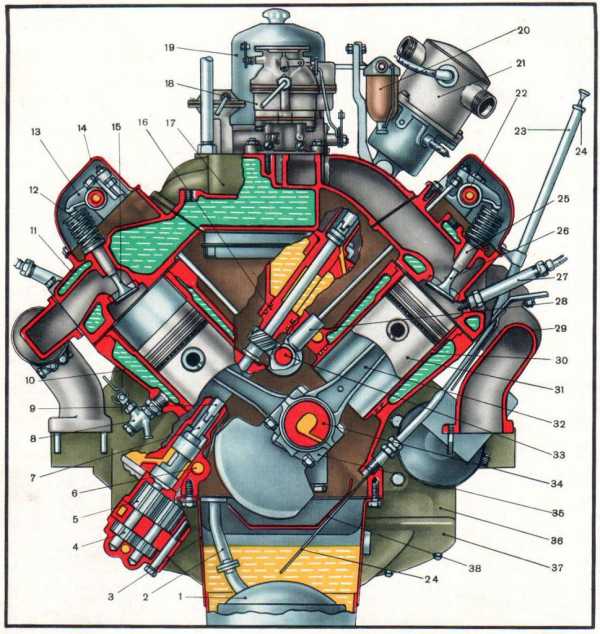

Если посмотреть на устройство мотора, то в основе лежит четырехтактный восьмицилиндровый агрегат, имеющий карбюраторную систему с постоянной подачей топлива.

К небольшой особенности относится V – Образное расположение цилиндров. За счет этого удается получить очень высокую мощность и небольшой вес двигателя.

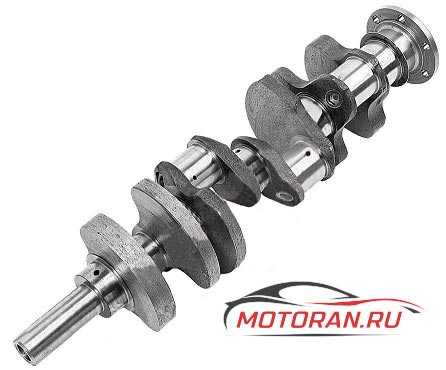

Все поршни и цилиндры приводятся в движение одним коленчатым валом.

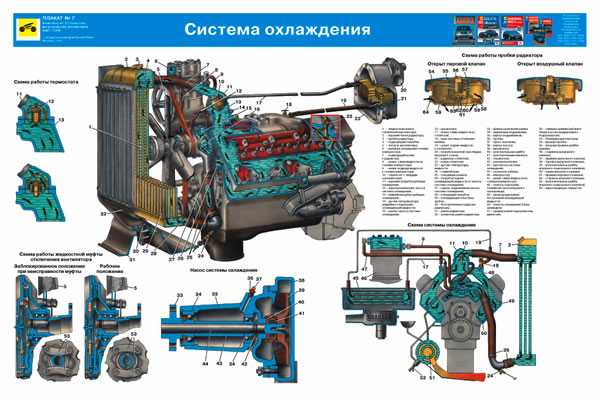

Также силовой агрегат имеет жидкостную систему охлаждения, что очень удобно. Автовладелец сможет передвигаться в любую погоду.

Система смазки имеет комбинированную систему: под высоким давлением и разбрызгивание. Благодаря этому все детали двигателя ЗИЛ 130 получат свою порцию масла и не будут выходить из строя.

Система питания двигателя ЗИЛ 375 и 130 очень похожи. У них топливо подается принудительно и постоянно, что очень здорово. За счет этого силовой агрегат будет работать без перерыва.

Модификации

Отдельно хочется рассказать про некоторые модификации двигателя ЗИЛ 130. Дело в том, что в Советское время стремились сконструировать такое транспортное средство, которое прослужит долгий период времени.

  • Первые автомобили были оснащены простым карбюраторным мотором с V – образным расположением цилиндров. Такая система имела объем двигателя 5 200 кубических сантиметров. Через некоторое время все убедились, что технически не получается развить того потенциала, который требуется.
  • Из-за этого конструкторы изготовили тот же V – образный агрегат, но с восемью цилиндрами. За счет этого удалось повысить мощность до 150 лошадиных сил, что очень хорошо. Таким потенциалом не могли похвастаться ни двигатель ЗИЛ 357, ни двигатель марки ЗИЛ 131.
  • Следом конструкторы выпустили совершенно новый по устройству мотор, который позволял разгоняться до 90 километров в час. К главной особенности можно отнести четырехтактный цикл и верхнее расположение клапанов.

Обслуживание

В данном разделе стоит поговорить про замену масла. Проделать данный процесс очень легко.

Для этого следует:

  1. Вывернуть сливную пробку;
  2. Открутить пробку масляного фильтра и слить масло;
  3. Отвернуть гайку и снять крышку масляного фильтра;
  4. Снять металлический и резиновый уплотнитель;
  5. Вынуть масляный фильтр и снять стержень;
  6. Менять фильтр следует в обратной последовательности;
  7. Заливаем масло и даем силовому агрегату поработать в течение 5 минут;
  8. Проверить уровень масла с помощью щупа и при необходимости долить.

Неисправности

НЕИСПРАВНОСТЬПРИЧИНА
Прогорание прокладокПерегреваются детали мотора
Увеличен расходПротекание масла
Стук поршняПовредилась юбка, прогар днища

Тюнинг

Проделывать тюнинг двигателя ЗИЛ 130 не очень сложно. Для этого понадобится инструмент и терпение.

Если вы хотите получить большую мощность, то установите агрегат Mopar 5.2, имеющий 500 лошадиных сил. Этого будет достаточно, чтобы передвигаться не только в городе, но и по бездорожью.

Что касается выхлопной системы, то тут можно установить несколько труб диаметром 63 миллиметра. За счет этого отработавшие газы будут выходить намного быстрей. Также удается получить более низкий звук.

Двигатель ЗИЛ 131, как и 130 можно переоборудовать в довольно интересный дизельный вариант:

  • Первым делом, это позволит намного уменьшить расход топлива, до 20 литров на 100 километров пути. Согласитесь, это очень хорошо, когда ваше транспортное средство потребляет меньше топлива.
  • Также это позволит сэкономить огромное количество денежных средств. Вы знаете, что дизельное топливо намного дешевле бензинового. И это не случайно, так как получить дизельное топливо намного проще, чем стандартное бензиновое. Извлекать силовой агрегат нужно очень аккуратно, лучше с напарником. Дело в том, что агрегат очень тяжелый, одному можно не справиться. К тому же возможно повредить детали, что привлечет к вложению денег.
  • Следующим этапом идет сварка кронштейнов и усилий. Это нужно для того, чтобы новый агрегат подошел по размеру. Ведь если этого не соблюсти, то вы не получите хорошего результата. Новый силовой агрегат, переоборудованный в дизельный, устанавливается на подготовленное место.
  • Далее следует доработка выхлопной системы. Также не стоит забывать о прокачке системы питания, чтобы лишний воздух удалялся из силового агрегата.

На этом тюнинг заканчивается. В результате повышается мощность, уменьшается расход топлива, и вы получаете то, что хотели.

dvigatels.ru

технические характеристики, особенности, ремонт, обслуживание

Наверное, почти каждый автомобилист, хоть раз в жизни слышал о 130-м ЗИЛе. Конечно, это легендарный автомобиль, который оставил большой отпечаток в истории автомобилестроения СССР. Но, не менее легендарным является сам мотор от этого аппарата. Рассмотрим, основные технические характеристики, устройство, а также полный процесс проведения обслуживания и капитального ремонта данного силового агрегата.

Технические характеристики

Мотор ЗИЛ 130 имеет форму V-образной восьмерки, которая часто применялась на советских грузовиках. Это считается третий двигатель по надежности, после ЯМЗ и КАМАЗ. Данный силовой агрегат также устанавливался на грузовики ГАЗ 53, как переделка, но широкого применения эта доработка не нашла.

Основные технические характеристики:

НаименованияХарактеристика
Завод выпускаИмени Ленина
Модель130
Тип питанияБензин/Газ
Объем6.0 литра (5969 см куб)
Мощностные характеристики150 лошадиных сил
Количество цилиндров8
Количество клапанов16
Расход на 100 км, литров32
Диаметр цилиндра100
Степень сжатия6,5 — 6,7
ВпрыскКарбюратор
ОхлаждениеЖидкость

Сам корпус силового агрегата был выполнен из чугуна. Основная масса блоков цилиндра того времени исполнялась именно из этого материала, поскольку он был дешевый и легко обрабатывался. А вот головка блока уже была сделана с алюминия, а точнее легкого алюминия (в состав входил свинец и железо, но не более 1%).

В основном такие двигатели были предназначены для низкооктанового бензина А-76 или А-80. С удорожанием горючего, многие автопарки стали переводить эти моторы на газ, поскольку это было выгоднее с экономической стороны, даже при расходе в 40 литров пропана или бутана на каждые 100 км пробега.

Применяемость

Двигатель ЗИЛ-130 разрабатывался на протяжении 5 лет с 1951 года. Прототипом стал силовой агрегат ЗиС-150, который просто морально устарел на начало 50-х годов, но его устройство положило начало рождению легенды советского автопрома. Следующим поколением, после 130-го стал ЗИЛ-131, технические характеристики которого выросли по сравнению со своим младшим братом.

Семейство моторов ЗИЛ-130 получило большое применение. Так, они устанавливались на все платформы 130-го, а именно: ЗИЛ-130Э (1965–1986), ЗИЛ-130Т (1965–1986), ЗИЛ-130Е (1967–1986), ЗИЛ-130ЕЭ (1967–1986), ЗИЛ-130ЕТ (1967–1986), ЗИЛ-130Г (1965–1986), ЗИЛ-130ГЕ (1967–1986), ЗИЛ-130ГС (1974–1986), ЗИЛ-130АН (1974–1986), ЗИЛ-130В1Э (1965–1986) и так далее.

Также, стоит отметить, что завод изготовитель постоянно старался улучшить характеристики мотора. Так, в 1984 году был выпущен силовой агрегат, который по техническим характеристикам был намного лучше, а именно — мощность выросла до 250 лошадей, а потребляемость топлива составила — 27 литров на 100 км. Но, этот вариант не нашел применения, поскольку стоимость изготовления оказалась достаточно высокой и руководство закрыло испытательный проект.

Неоднократно были попытки, и улучшить систему впрыска. Так, вместо стандартного карбюратора устанавливался Волговский или ГАЗоновский, но доработка имела значительный недостаток — периодически падали обороты и автомобиль попросту глох. Поэтому, было решено, что оптимальным вариантом будет карбюратор — К-88 и его модификации.

Тюнинг

В эпоху Советского Союза, о тюнинге разговаривать было тяжело, поскольку такого понятия еще не было. Конечно, некоторые автолюбители пробовали дорабатывать силовой агрегат, устанавливая на него тракторную турбину или переделывая систему впрыска. Известны даже факты экспериментов, когда ставилось охлаждение топлива, что неоднократно приводило к гидроударам.

Но, со становлением новой эпохи и развитием тюнинга, в начале 2000-х годов начинается целый ряд экспериментов с двигателем ЗИЛ-130, тюнинг которого обходился достаточно дорого и затратно по времени. Все-же находились энтузиасты, которые делали доработку моторов 130-го своими руками.

Итак, стоит более детально рассмотреть, какая доработка велась на двигателе ЗИЛ-130 (тюнинг):

  1. Переточка поршневой системы. Цилиндры растачивались под тюнинг-поршни размера 120 мм. Это позволяло увеличить степень сжатия. Приобрести такие поршни на свой силовой агрегат можно было у компании ЗИЛ, для модифицированных моторов ЗИЛ-130ГЭС или у производителя Terra.
  2. Замена головки блока цилиндров, на снятую с ЗИЛ-130 БЭ.
  3. Замену клапанного механизма, с расточкой посадочных мест под клапана ATI. В данном варианте приходилось менять седла клапанов, которые предварительно проходили этап шарошки.
  4. Замену шкивов под зубчатый ремень.
  5. Замену системы зажигания на бесконтактную.
  6. Расточку коленчатого вала, а также смену вкладышей.
  7. Замену систему впрыска на моноинжектор.
  8. Многое другое.

Некоторые автолюбители меняли всю начинку силового агрегата, что давало возможность установить многоточечный впрыск. По сути, такая лошадка имела значительно большую мощность, в отличие от своих соратников и братьев. Неотъемлемой частью тюнинга двигателя внутреннего сгорания является замена системы выхлопа.

Для 130-го это был хромированный комплект, укороченный на 200 мм выхлопной трубы, которая позволяла увеличить мощностные характеристики на 50-100 лошадок. Еще одним вариантом доработки была установка разветвленной системы выхлопа, когда с выпускного коллектора выводилось две выхлопных трубы. Таким образом, при правильных расчетах можно было добавить 70-120 л.с.

Конечно, при замене системы выпуска и установки инжектора приходиться подумать и о подачи воздуха. Так, просто необходимо было устанавливать дроссель, что давало возможность контролировать входящий воздушный поток. Следовательно, логически, необходимо заменить и воздушный фильтр. Как показывает практика, большинство профессионалов тюнинга рекомендуют — воздушный фильтр «нулевого» сопротивления.

Сколько будет стоить полная доработка или тюнинг мотора ЗИЛ-130? — Этот вопрос задавали себе многие автолюбители. По средним подсчетам, если подвергать двигатель полной переделке, то это обойдется владельцу около 5000 долларов, что не есть рентабельно, хотя технические характеристики могут вырасти в 2, а то и в 3 раза.

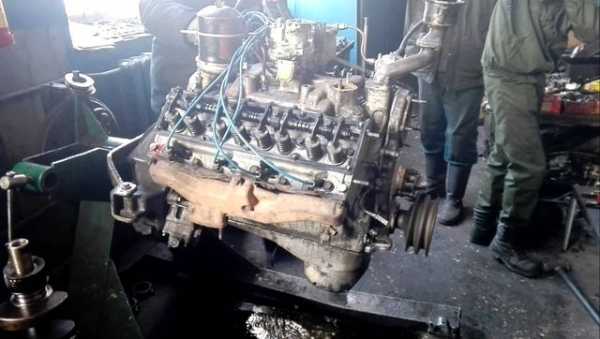

Капитальный ремонт: этапы и процессы

Ремонт двигателя ЗИЛ 130 — это довольно щепетильная тема, поскольку сам процесс немного отличается от остальных грузовых автомобилей советского автопрома. Как ремонтировать такой агрегат, сейчас знают не многие автомеханики, поскольку данный агрегат считается морально устаревшим и ему на смену пришли ДВС нового поколения производства ЯМЗ, КАМАЗ и других производителей, устройство которых отличается от 130-го.

Итак, рассмотрим последовательность действий направленных на проведения капитального ремонта силового агрегата.

Разборка

Конечно, перед тем, как проводить разборку двигателя, его необходимо демонтировать с автомобиля. Делается это достаточно легко — отсоединяются все системы и при помощи крана или лебедки снизу вверх вытягивается все в сборе.

Процесс разборки, по большому счету, ничем не отличается от того самого ГАЗ-53. Но, рассмотрим последовательность действий, которую необходимо проделать:

  1. Снимаем карбюратор, высоковольтные провода и систему зажигания.
  2. Демонтаж клапанных крышек.
  3. Сливаем масло с двигателя.
  4. Демонтируем картер мотора.
  5. Вынимаем головки блока цилиндров. Стоит напомнить, что в 130-м их две.
  6. Снимаем помпу, масляный насос и удерживающие планки.
  7. Проводим демонтаж бугелей и оснований шатунов, что держат вкладыши, а затем вынимаем коленчатый вал.
  8. Теперь, можно вынуть поршни вместе с шатунами.
  9. Разборка остальных мелких элементов

Теперь, когда все разобрано необходимо тщательно помыть все детали, чтобы перейти к процессу диагностики.

Диагностика неисправностей

После того, как была проведена мойка, которая делается, горячим керосином, разогретым до 60-70 градусов, необходимо определиться, какие детали еще можно использовать, а какие придется заменить. Диагностические работы начинаются с промеров коленчатого вала и блока цилиндров. Если замеры показали, что блок и вал нужно точить, то они отправляются на специальные станки.

Далее, стоит проверить на работоспособность водяной и масляный насос. Как показывает практика, обычно в них изнашиваются вал и опорный подшипник, так что можно обойтись заменой ремонтного комплекта, но не всегда эта теория работает. Также, меняются подшипники коленчатого вала в обязательном порядке, поскольку выработка на внутренней части, зачастую слишком большая.

Следующим этапом становиться диагностика головки блока цилиндров. Как показывает практика, здесь все предельно просто — меняются сальники клапанов и распределительного вала, выпускные клапана, седла клапанов, а также направляющие втулки. Зачастую, случаются случаи, когда при проведении опрессовки, ГБЦ оказывается треснутой — здесь на помощь придет аргонная сварка, которая замечательно латает алюминий.

Подбор запасных частей

Когда все детали определены, можно начать заказ и подбор. Стоит отметить, что не всегда удается расточить цилиндры под первый ремонтный размер, поэтому заказывать поршневую необходимо после расточки. Как показывает практика, на двигателях ЗИЛ, что остались в эксплуатации заказывают не ремонтные поршни, а гильзокомплекты, в которые входят: гильза стандартного размера, поршень, палец и комплект маслосъемных колец.

Следующим этапом становиться подбор запасных частей к головке блока. Здесь все идет по стандарту — клапана (обычно это комплект выпускных и впускных, всего 16 штук), ремонтные (утолщенные) направляющие втулки размерностью +0,03 мм, стандартные седла клапанов и сальники. При необходимости, проводится подбор распределительных валов. Но, это в редких случаях, когда снятые имеют увеличенный износ шеек.

Все остальные запчасти заказываются по стандарту, в соответствии с маркировкой мотора. Это важно, поскольку к силовому агрегату ЗИЛ-130 не подойдут запасные части, которые имеют маркировку ЗИЛ-130АГЭ или ЗИЛ-130БЭ.

Расточка

Теперь, когда все запасные части собраны, можно приступить к проведению непосредственно ремонтно-восстановительных работ. Первым этапом становится расточка коленчатого вала и блока цилиндров.

Коленвал устанавливается на специальный шлифовальный станок, который при помощи высоких оборотов и каменного круга определенной зернистости. Специалист шлифует коленчатый вал до определенного размера, а затем на малых оборотах полирует поверхности шеек при помощи наждака разного размера.

В отличие от коленвала, блок устанавливается в расточно-хонинговочный станок, где шлифуются поверхности цилиндров. Затем, специалисты устанавливают гильзы в посадочные места и подгоняют их под поршни. Сами поршни необходимо проточить на токарном станке и подогнать по весу.

Делается это путем убирания кромок краев в нижней части каждого поршня. Разница в весе не должна составлять более 0.05 грамма. Если будет больше, может возникнуть дисбаланс и повысится износ деталей, причем всех.

После того, как первичные операции с блоком выполнены, он проходит процедуру примерки. То есть, поршни опускаются в цилиндры и мастера смотрят, насколько операции сделаны точно. При необходимости проводится повторная шлифовка внутренней поверхности гильзы.

Только после этого можно приступить к процедуре шлифования поверхностей блока, а именно посадочные места под головки. После завершения всех операций, детали и узлы проходят повторную мойку.

Также, процедуру шлифовки поверхности проходит и ГБЦ. Шлифуется поверхность, которая устанавливается к блоку цилиндров. Обе поверхности должны быть идеально ровными, поскольку при сборке и установке прокладок может образоваться течь, которая повлечет за собой повторную разборку и ремонт.

Сборка

Собирается двигатель согласно рекомендованных технических карт и документации завода изготовителя выпущенной в 1974 и 1985 годах. Первым делом устанавливается коленчатый вал, а также коренные вкладыши. Затем, идет установка поршневой части, в народе именуемая «вязка поршней». Мастер устанавливает шатуны, которые предварительно, как и поршень, подгоняются по весу, а также ставит шатунные вкладыши.

После того, как гильзокомплекты установлены, можно начать сборку головки блока цилиндров. Сначала монтируются новые направляющие втулки, которые были предварительно «развернуты» (проточены) на токарном станке. Затем, устанавливаются седла клапанов, которые проходят этап шарошки и подгонки новых клапанов. Следующим этапом будет монтаж распределительных валов, штанг и пружин. Затем устанавливаются клапана и сальники.

После того как блок цилиндров и головка собраны, их можно соединить воедино. Делается это через прокладки, которые смазываются графитной смазкой. Последним этапом становиться установка поддона картера, масляного и водяного насоса. Последние штрихи — монтаж карбюратора и системы зажигания. Заливаем масло. Если все прошло успешно можно провести обкаточные работы по мотору.

Обкатка

Немаловажный процесс — обкатка двигателя после капитального ремонта. Делается она в разных режимах и температурах. Различают обкатку на холодный и горячий двигатель. Для силового агрегата ЗИЛ-130 лучше всего использовать комбинированный метод.

Проводиться обкатка на специальном стенде. Конечно, многие кустарные автомеханики проводят его на самом автомобиле, но это считается нарушением технологии. Итак, рассмотрим, в каких режимах лучше всего обкатывать ДВС 130-го ЗИЛа:

ЭтапВид обкаткиОбороты в минуту
Запуск двигателя от электромотора (продолжительность 3-4 минуты)Холодная1000-1200
Пуск мотора от системы питания (продолжительность 5-7 минут)Горячая1500-1700
Разгон агрегата (продолжительность 8-10 минут)Горячая2300-2500
Глушение и остываниеПеретяжка клапанов
Повторный запуск от системы питанияГорячая2000-2200
Прогревание мотора и работа, определения посторонних шумовГорячая1000-1200
Глушение и остываниеОкончательная перетяжка клапанов

Таким образом, если все прошло успешно, то силовой агрегат полностью готовый к эксплуатации и его нужно установить на автомобиль. Последовательность действий пропорционально противоположная процессу демонтажа.

Вывод

Двигатель ЗИЛ-130 — это легенда советского автопрома, которая до сих пор покоряет сердца многих автолюбителей. Недаром, этому мотору проводят тюнинг и ремонтируют его для дальнейшей эксплуатации.

Но, если посмотреть правде в глаза, то действительно 130-й мотор морально устарел и его необходимо менять на новые, более современные силовые агрегаты. Ремонт агрегата, чем дальше, тем обходится дороже и не всегда они уже становятся ремонтнопригодными.

avtodvigateli.com

Двигатель ЗИЛ 130 — Устройство и технические характеристики. Motoran.ru

В августе 1916 года основан старейший автомобильный завод России, завод имени Лихачёва. Изначально предприятие планировалось использовать, как организацию, разрабатывающую и собирающую средние грузовики. Завод пережил много изменений и доработок, неоднократно достраивался и менял ориентацию. Постоянные изменения не помешали компании создать знаменитый массовый грузовой автомобиль и одноимённый двигатель ЗИЛ 130.

Наверняка, каждый житель страны хотя бы раз видел или встречал этот грузовик. За тот период, что делали автомобиль, а это тридцать лет (1964-1994 года) было выпущено три с лишним миллиона автомобилей. Двигатель ЗИЛ, устанавливаемый на транспортное средство, на тот момент, считался образцом живучести и неприхотливости. Эти качества силового агрегата позволили автомобилю занимать лидирующие места на рынке средне тоннажной техники.

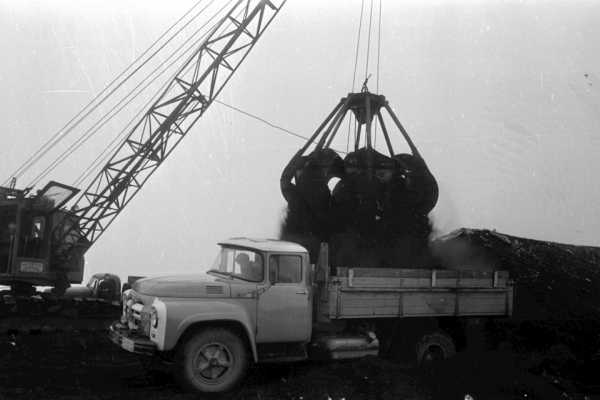

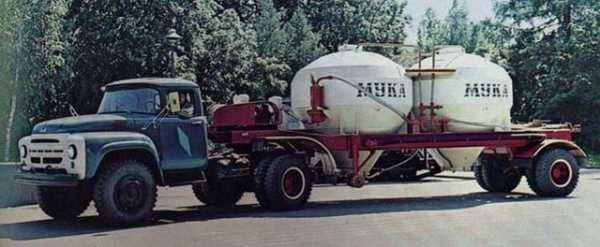

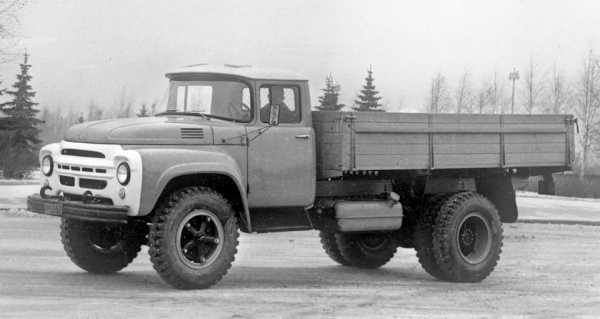

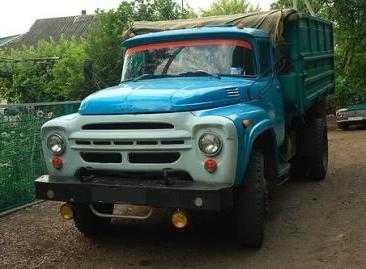

Автомобиль ЗИЛ 130:

Описание

Силовой агрегат ЗИЛ 130 представляет собой двигатель, с цилиндрами в количестве восьми штук, выполняет четыре такта за один рабочий цикл. Подача горючего происходит при помощи карбюратора, обеспечивающего постоянную подачу. Расположение цилиндров под углом в 90° («v» образно), даёт агрегату мощность, и в то же время наделяет мотор небольшим весом. Охлаждение силовой установки происходит с помощью жидкости. Система смазки двигателя ЗИЛ 130 комбинированная, масло подаётся в мотор с напором, остальная часть разбрызгивается.

Силовая установка конструктивно схожа с модификацией ЗИЛ 111, однако, взаимозаменяемость деталей моторов маленькая. Сто тридцатый меньшего объёма, карбюратор, применяемый на моторе, состоит из камер в количестве двух штук. Семи литровый агрегат, который маркируется, как ЗИЛ 375, используют технике под маркой Урал.

Важно! Сто тридцатые установки унифицированы, детали агрегатов взаимозаменяемы. Однако, надо учитывать, к изделию ЗИЛ 130 детали и механизмы с маркировкой ЗИЛ 130 АГЭ или БЭ не подходят.

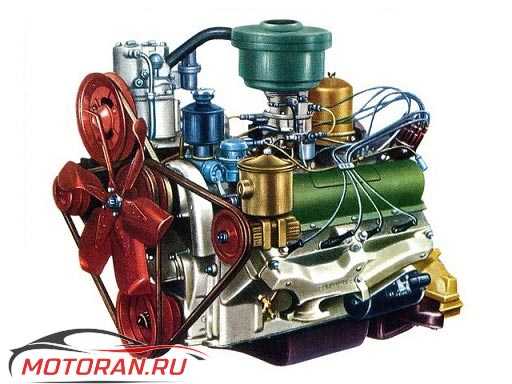

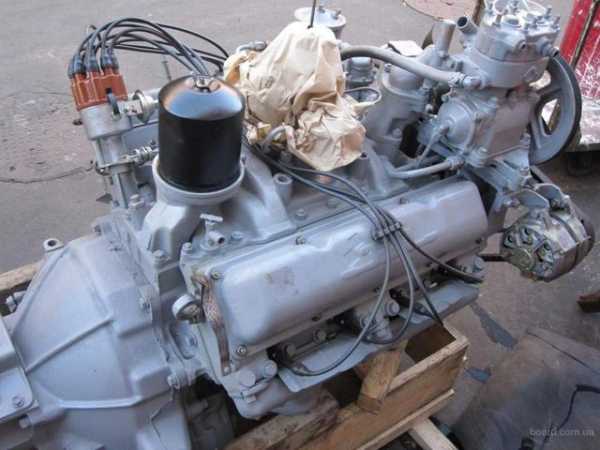

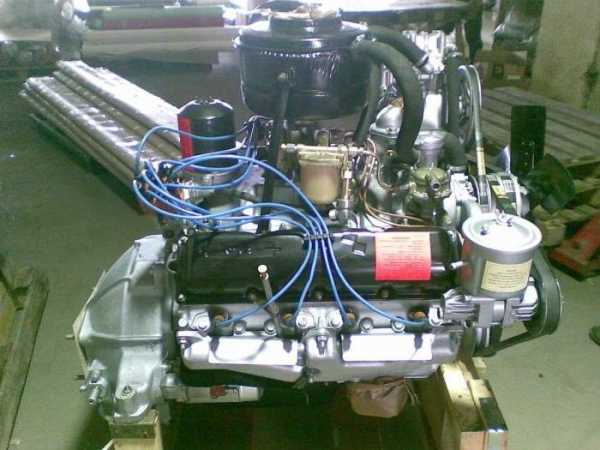

Двигатель ЗИЛ 130:

Технические характеристики- Двигатель ЗИЛ 130

Что бы лучше понять, что представляет собой двигатель ЗИЛ 130, изучим технические характеристики агрегата. Двигатель внутреннего сгорания предназначен для эксплуатации на грузовиках ЗИЛ: 130 и 131. Параметры представлены в таблице.

Параметры мотора:

РазъяснениеПоказатель
Завод изготовительАМО ЗИЛ
Период выпуска1964-1994
ГорючееСемьдесят шестой бензин
Питание агрегатаКарбюратор
Сколько тактов4
Сплав блока агрегатачугун
Количество камер объёмного вытеснения (шт.), размещение«v8»
Клапан, итого (штук)16
Объем двигателя ЗИЛ 130 (л)6
Порядок работы агрегата1,5,4,2,6,3,7,8
Камера объёмного вытеснения, поперечник, миллиметров100
Расстояние между крайними положениями поршня, миллиметров95
Отношение пространства над поршнем: верх/низ6,5
Объем масла в двигателе ЗИЛ 130 (л)9
Мощь агрегата, лошадиных сил150
Вращающий момент (Нм)401
Соответствие нормам экологииЕвро 0
Вес двигателя ЗИЛ 130 (кг.)440

Устройство двигателя

Силовой агрегат состоит из нескольких составных частей, каждая из которых со своими особенностями. Двигатель ЗИЛ 130 представляет собой агрегат, устройство которого предусматривает наличие следующих компонентов:

  • Блок агрегата.

Остов агрегата применяет в качестве материала чугун высокой прочности. В остов вмонтированы гильзы, мокрого типа, материал изделий, серый чугун марки СЧ 18-36 (феррит до 5%). Верх направляющей втулки поршня зажат уплотнением, удерживающим гильзу от смещения. Низ направляющей зафиксирован кольцами, материал которых, резина. С целью увеличить жёсткость блока, водяные полости со встроенными разделителями.

ЗИЛ 130, блок цилиндров агрегата:

  • Головка блока двигателя.

Материал, из которого выполнено изделие, смесь металлов, основной компонент, алюминий АЛ-4. Внутрь вставлены сёдла из стали и механизм, направляющий клапана. Рабочая камера агрегата овально клиновидная. Сочленение головки агрегата и его остова уплотнено прокладкой, материал детали, асбест и сталь. Крепление головки к остову обеспечивается за счет болтов, в комплекте крепежных элементов насчитывается семнадцать штук. Из этих семнадцати болтов четыре отвечают за одновременное крепление оси рокеров. Сила, с которой крепёж соединяет головку и блок 7-9 кгс*м. Регулировку затяжки проводят с учётом температуры окружающей среды: в холодное время показатель силы стремится к «7», в теплое время показатель ближе к значению «9».

Что бы плоскости головки агрегата максимально плотно прилегали к остову, фиксацию крепежа выполняют с учётом определённой техники, силу распределяют равномерно, работу выполняют в 2 захода. После затягивания всех болтов, среднюю часть головки потягивают заново. Замена прокладки сопровождается очисткой отверстий головы и остова, а так же чисткой рабочей камеры от шлака.

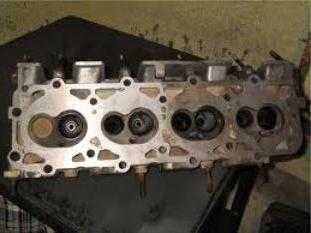

ЗИЛ 130, головка блока цилиндров агрегата:

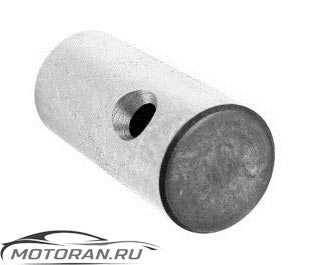

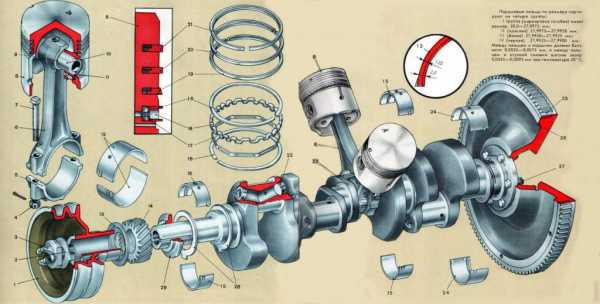

  • Деталь агрегата, соединяющая поршень с шатуном «палец».

Соединение обеспечивает скольжение детали в отверстии, фиксация от горизонтального перемещения обеспечивается за счет колец, которые стопорят палец с обеих сторон. Технология изготовления требует точности, при сборке детали подбирают под обслуживаемые узлы агрегата. Метод подборки, сортировка по группам и размеру, в частности, диаметру.

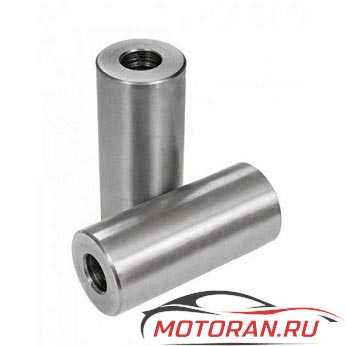

ЗИЛ 130, поршневой палец агрегата:

  • Кольца агрегата.

Монтаж предусматривает установку четырёх колец на каждый поршень. По назначению поршни делятся: одно для снятия масла, три для обеспечения компрессии. Компрессионные кольца в количестве двух штук (верхние) хромированы, третье кольцо по форме образует конус. Изделие, для съёма масла составное: две плоских окружности из стали, окружность, расширяющее по оси, окружность радиального расширения.

ЗИЛ 130, кольца поршневые:

  • Шатуны агрегата.

Материал изделия, сталь, марка 40Р, в сечении представляют собой букву «Н». Низ шатуна снабжён тонкостенным вкладышем, материал сталь и алюминий. В верхней части находится втулка, материал, бронза.

  • Размер шатуна: 185,0мм;
  • Сечение верхнего отверстия: 27,5мм;
  • Сечение нижнего отверстия: 69,5мм.

ЗИЛ 130, шатун:

  • Коленчатый вал агрегата.

Деталь стальная, марка 45, шейки изделия закалены. Вал имеет пять опор, каналы длясмазки и центробежные фильтры для улавливания примесей в масле. Очищать фильтры от грязи надо после 100000км пробега, или при каждом ремонте агрегата. Изделие, для лучшего уравновешивания силового агрегата выполнено в крестообразной схеме.

  • Сечение коренных шеек: 74,48-74,50мм;
  • Сечение шатунных шеек: 65,48-65,50мм;
  • Вес изделия: 53,75кг;
  • Масса изделия совместно с маховым колесом: 77,917кт;
  • Масса изделия совместно со сцеплением и шкивом: 102,62кг.

ЗИЛ 130, коленчатый вал агрегата:

  • Маховое колесо агрегата.

Материал изделия чугун. По контуру впрессован венец с зубцами, материал венца, сталь, предназначение, запуска силового агрегата. Изделие прикреплено к торцу коленчатого вала, фиксация осуществляется крепежом в виде шести болтов. Усилие, прилагаемое для фиксации, распределяется равномерно.

ЗИЛ 130, маховое колесо агрегата:

  • Распределительный вал агрегата.

Техническое изделие выполнено из стали, в точках наибольшей нагрузки деталь закалена. Работу механизма обеспечивают шестерни, в количестве двух штук. Изделие фиксируется на пяти опорах, пастель в точках фиксации укомплектована втулками, материал втулок, двойной металл. Правильность размещения обеспечивается совпадением значков, нанесённых на поверхность шестерён обоих изделий (коленчатый, распределительный валы).

ЗИЛ 130, распределительный вал агрегата:

  • Устройство регулировки потока в агрегате.

Расположение клапанов мотора вверху, детали находятся в головке остова агрегата, схема расположения — ряд, под наклоном. Работу клапанов обеспечивает распределительный вал посредством штанг, толкателей и рокеров.

Материал изделия, сталь, способная выдерживать высокие температуры. Рабочие посадочные места выполнены под углом: впуск — 30°, выпуск — 45°. Внутри тела выпускной детали находится натрий, тарелка имеет жаропрочную наплавку. С целью увеличения срока службы выпускной клапан проворачивается во время работы специальным механизмом.

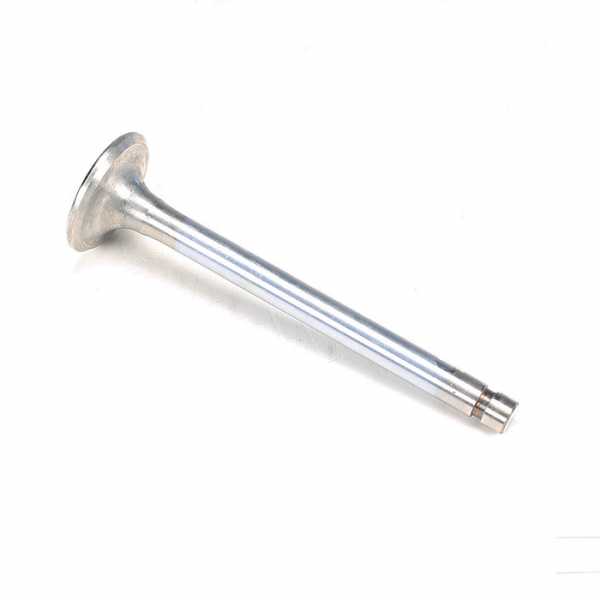

ЗИЛ 130, клапан впускной:

  • Толкатель клапана агрегата.

Деталь выполнена из стали, внутри изделие полое. На торце толкателя имеется наплавка из высокопрочного чугуна, она предотвращает преждевременный износ от контакта с кулачком. Для отвода, попадающего в толкатель масла, в нижней его части предусмотрено отверстие.

ЗИЛ 130, толкатель клапана:

  • Патрубки подвода смеси к агрегату.

Материал впускного патрубка алюминии (сплав), конструктивно представляет собой общий для всех цилиндров канал. Устройство размещено среди головок остова агрегата, имеется подогрев рабочей смеси в виде подведённой водяной рубашки. Сила, прилагаемая при фиксации патрубка 1,5 – 2 кгс*м. Выполняя монтаж, крепёж затягивается с равномерным усилием, схема крестообразная. Патрубки выпуска чугунные, расположены с двух сторон от агрегата.

Модернизация двигателя

Первоначальный вариант автомобиля не предусматривал доработку и модернизацию, поскольку двигатель ЗИЛ 130 имел штатные характеристики и предназначался для выполнения обыденных задач. Встречались автолюбители, которые усовершенствовали агрегат, выжимая из него максимум возможностей. После двухтысячного года модернизация силовой установки стала частым явлением, тюнинг агрегата обходился не дёшево, требовал трудозатрат и материальных вложений.

Автомобиль ЗИЛ 130 после доработки:

Тюнинг двигателя ЗИЛ 130 включал в себя следующие доработки:

  • Изменение параметров поршней агрегата. Работа включает в себя расточку гильз цилиндров, под установку специальных поршней, размером 120мм. Такие действия увеличивали отношение объёма в нижней мертвой точке к объёму камеры сгорания. Поршни для переделки силового агрегата выпускали заводы ЗИЛ и Terra.
  • Демонтаж штатной головки агрегата и монтаж другой головки, например, ЗИЛ 130 БЭ.
  • Проведение полной замены клапанов агрегата. С этой целью растачивают посадочные места деталей под изделия ATI. Поводят замену сёдел клапанов, этот процесс проводят с подгонкой кромок изделия.
  • Меняются шкивы агрегата под применение зубчатого ремня;
  • Меняется система зажигания агрегата на современный механизм, без использования контактов;
  • Меняются вкладыши коленчатого вала агрегата, сам вал растачивается;
  • Меняется механизм подачи горючего в агрегат, демонтируется карбюратор, ставитсяинжектор с одноточечным впрыском. Если применить многоточечный впрыск, то мощность силовой установки увеличится.

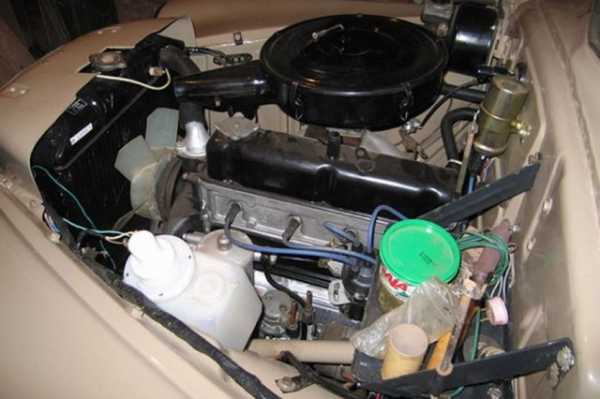

ЗИЛ 130, на фото переоборудованный силовой агрегат:

При проведении работ по модернизации не стоит забывать о выхлопной системе, механизм необходимо заменить усовершенствованным. Для силового агрегата предусмотрен специальный комплект из хромированного материала, выхлопная труба этого набора укорочена на 200мм, применение всего в комплексе даёт прирост в 50 лошадиных сил. Еще применяют систему выхлопа с разветвленными патрубками, при этом из выпускного коллектора будет выходить две трубы отвода газов. Правильное выполнение работ даст прирост в 70 лошадиных сил.

Важно так же при модернизации изменить характеристики системы наполнения цилиндров воздухом. Для этого устанавливают дроссель, который позволял контролировать воздушный поток, поступающий в камеру. Для устранения сопротивления со стороны фильтрующего элемента применяют воздушный фильтр нулевого сопротивления.

Проводимые доработки позволяют увеличить характеристики силового агрегата в два, два с половиной раза. Однако, перед началом проведения работ надо все грамотно рассчитать и взвесить. Дело в том, что покупка материалов и сами работы стоят дорого, а будет ли целесообразно выполнять манипуляции, решать хозяину.

motoran.ru

Двигатель ЗИЛ-130

двигатель ЗИЛ-130

Завод имени Лихачева выпускает грузовой автомобиль ЗИЛ-130 и на его базе разные модификации. Автомобиль оборудуется многоцилиндровым карбюраторным двигателем  ЗИЛ-130 мощностью 150 л/с,  обеспечивает движение автомобиля со скоростью 90 км/ч. О конструктивных особенностях двигателя расскажу я.

Двигатель ЗИЛ-130

В двигателе 8 цилиндров  расположенные  V образно в 2 ряда под углом 90 градусов,  уменьшают его длину и дают возможность удобно и доступно разместить на двигателе его внешнее оборудование. С правой стороны на двигателе установлен масленый насос и генератор. С левой стороны бачек, насос  гидроусилителя руля, маслоуказатель и стартер.

В развале между цилиндрами расположен карбюратор, топливный насос, воздушный фильтр, фильтр очистки масла, прерыватель распределитель и впускной трубопровод. Спереди двигатель оснащен водяным насосом, воздушным компрессором, воздушным фильтром, шкивами клиноременной передачи и вентилятором. Основой двигателя является кривошипно-шатунный механизм.  Он состоит из колен вала, кривошипа, которого при помощи шатунов соединены с поршнями цилиндров.

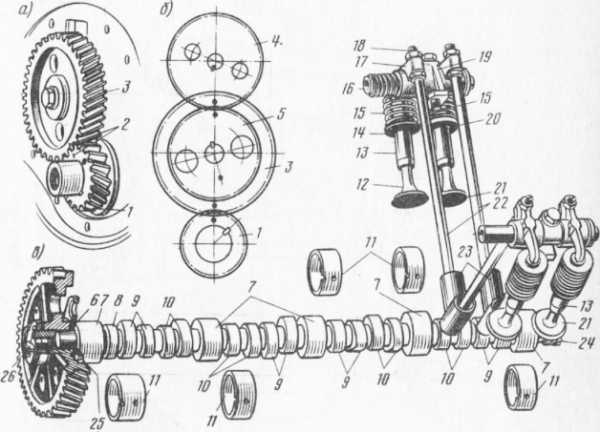

Распределительный механизм ЗИЛ-130

Распределительный механизм

Коленчатый и распределительные валы  соединяются  шестернями, поэтому они работают строго согласовано. От кулачков распредвала через толкатели и штанги движение передается коромыслами,  которые и открывают клапаны, а к своим гнездам клапаны прижимаются пружиной. В процессе работы все детали механизма должны смазываться, охлаждаться, а рабочий процесс обеспечивать питание горючей смеси. Все показанные механизмы и системы образуют единый силовой агрегат двигатель ЗИЛ-130

Кривошипно шатунный механизм

Рассмотрим детали кривошипно-шатунного механизма.

Коленчатый вал вместе с шатунно-поршневыми группами движется, а блок цилиндров с головками является неподвижными корпусными деталями. Блок цилиндров усилен перегородками стенками рубашек охлаждения и поперечными арками, поэтому корпус блока является монолитным жестким и прочным.

В отверстии верхней части блока устанавливаются мокрые гильзы цилиндров. Сверху гильзы уплотняются зажимом бурта между головками цилиндров и блоком,  а в низу двумя резиновыми кольцами. Для повышения износостойкости в гильзы запрессовываются кольцевые вставки из антикоррозионного чугуна.

Головка блока ЗИЛ-130Головка блока ЗИЛ-130

Головка блока

Каждая головка цилиндров представляет собой сложную отливку из алюминиевого сплава. Головка имеет боковые стенки с рубашками охлаждения и нижнюю плиту. С одной стороны в головке сделаны впускные каналы, а с другой выпускные. В нижнюю плиту запрессованы седла а сверху направляющие втулки клапанов. Надежность плотного соединения головки цилиндров с блоком достигается прокладкой из асбесто стального полотна.

Поршень ЗИЛ-130

Поршни

Поршни изготавливаются из специального алюминиевого сплава. При работе поршень испытывает большие механические нагрузки и значительные нагревы поэтому головка плоского днища поршня массивная. Из внутренней стороны усилена ребрами соединяющими ее с бобышками.

Юбка поршня является направляющей. Поршень имеет канавки для установки в них поршневых колец. В трех верхних канавках устанавливаются упругие чугунные компрессионные кольца. Поршень соединяется с шатуном поршневым пальцем.

Колен вал ЗИЛ-130Колен вал ЗИЛ-130

Колен вал

Особенность конструкции колен вала, что на каждой шейке его кривошипа располагаются по 2 шатуна. Колен вал стальной полно опорный. Его 5 коренных шеек распределены равномерно после каждого кривошипа.Коренные шейки вала увеличены по диаметру но незначительны по длине, а шатунные наоборот. Коренные шейки вала как и шатунные вращаются в подшипниках с тонкостенными трехслойными вкладышами состоящими из 2 взаимозаменяемых полуколец.

Во время работы двигателя,  поршни совершают поступательно-возвратное,  прямолинейное движение, а шатуны кривошипа превращают это движение во вращательное,  при этом масса кривошипов вместе с нижними головками шатунов создают на валу центробежные силы, которые неравномерно нагружают коренные подшипники,  картер двигателя и вызывают вибрацию,  поэтому  колен вал изготовлен с  шестью  противовесами.

Эти противовесы и уравновешивают центробежную силу кривошипа и шатунов. В коренных шейках колен вала просверлены канавки, для смазки шатунных подшипников. Каналы проходят через щеки кривошипов к шатунным шейкам, а в шейках сделаны полости для грязеуловителя.

От осевого перемещения в блоке колен вал удерживается 2 стальными упорными шайбами расположенными с обеих сторон первого коренного подшипника. На переднем конце вала устанавливается распорно — упорная шайба, шестерня колен вала, маслоотражатель, храповик, и шкив ременной передачи.

Задний конец вала имеет маслоотражательный гребень и маслосгонную резьбу. Уплотнение конца вала обеспечивается сальником. На фланце колен вала устанавливается маховик с зубчатым венцом для пуска двигателя от стартера. Маховик крепится к фланцу шестью болтами.

Поддон ЗИЛ-130

Поддон

Картер двигателя закрывается поддоном. Он становится резервуаром для масла и предохраняет детали от загрязнения. Между картером и поддоном ставится пробковая прокладка. Распределительный механизм двигателя ЗИЛ-130 клапанного типа. Клапаны впуска и выпуска каждого цилиндра находятся непосредственно над полостью цилиндров.

Тарелки клапанов пружинами прижимаются к своим седлам. Распредвал соединен шестерней с коленчатым валом и работает с ним синхронно. Кулачки вала через толкатели и штанги передают движение к коромыслам. Коромысла поворачиваясь на оси преодолевают усилие пружин и опускают клапан открывая отверстия в цилиндры.

Одновременно под действием пружины толкатели прижимаются к кулачку вала и обеспечивают необходимую продолжительность открытия клапана, так работает этот механизм.

Двигатель ЗИЛ-130Двигатель ЗИЛ-130Распредвал ЗИЛ-130Система смазки двигателяСистема охлаждения двигателя

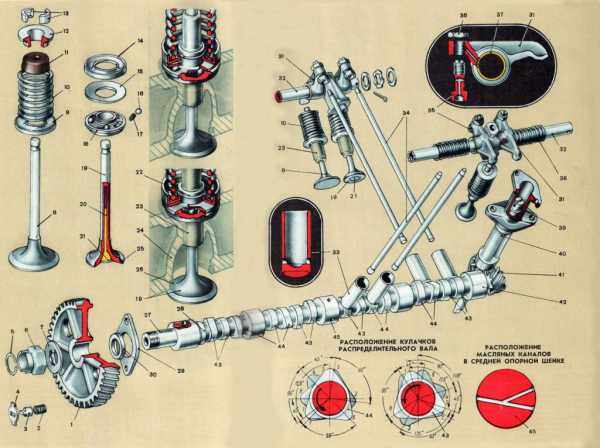

Распредвал

Распредвал двигателя стальной. Для управления клапанами на валу имеется 16 кулачков.Так же находится эксцентрик топливного насоса, насос для шестерни, шестерня привода распределителя зажигания и масленого насоса. Вал имеет 5 опорных шеек, которые вращаются в подшипниках состоящих из втулок покрытых биметаллическим сплавом.

От осевого перемещения вал удерживается стопорным фланцем, а зазор между ступицей шестерни и торцом опорной шейки вала фиксируется распорным кольцом, толщина которого несколько больше упорного фланца. Распредвал приводится в движение от коленчатого вала, через пару шестерен.

Шестерни закрываются крышкой. Синхронная работа 2 валов достигается правильным соединением по меткам. Толкатели представляют собой пустотелые стальные стаканы. Штанги состоят из стальных трубок с запрессованными по концам закаленными наконечниками.

Коромысла в сбореКоромысло ЗИЛ-130Механизм газораспределения

Коромысло

На осях головки блока установлено 8 стальных коромысел. Ось коромысел закреплена на 4 стойках. Коромысло является неравноплечим рычагом, его короткое плечо находится под штангой, а длинное над стержнем клапана, что способствует большему открытию.

Короткое плечо коромысла имеет винт с контр гайкой. Стержни клапанов работают в направляющих втулках. Они обеспечивают посадку клапанов на седла без перекосов. Седла клапанов вставные. Пружины способствуют посадке клапанов на седла.

Нижний конец пружины упирается в упорную шайбу, а верхний, в тарелку, которая удерживается на стержне клапана 2 сухарями. Моменты открытия клапанов по отношению к мертвым точкам называется фазой газораспределения, которая выражается в градусах поворота колен вала.

Клапан ЗИЛ-130Клапан ЗИЛ-130

Клапана

Впускной клапан начинает открываться до прихода поршня в ВМТ за 21 градус поворота кривошипа колен вала. Это необходимо для большего открытия клапана и лучшего заполнения цилиндров смесью. Закрывается впускной клапан после прохода поршня в ВМТ на 75 градусов поворота кривошипа вала.

Выпускной клапан открыт до прихода поршня в ВМТ за 57 градусов поворота кривошипа вала. Закрывается выпускной после прохода поршня в ВМТ на 39 градусов поворота кривошипа. Этим достигается лучшая очистка камеры сгорания. Период одновременного открытия клапанов возле ВМТ называется перекрытием.

Порядок работы цилиндров

На двигателе ЗИЛ-130 нумерация цилиндров идет так 12345678 с правого левого ряда, причем очередность работы цилиндров следующая 15426378. К раме двигатель крепится на 3 точках.  Передней точкой является крепление передней крышки распределителя шестерен.

Лапы упираются на поперечину рамы двумя задними опорами служат лапы картера сцепления закрепляемые на 2 кронштейнах рамы. Каждая точка крепления эластична с резиновыми подушками. Сложный агрегат двигатель ЗИЛ-130 удобен в обслуживании, надежен и долговечен в эксплуатации.

СМОТРИТЕ ВИДЕО

zil-130-431410.ru

Двигатель ЗИЛ 130, мощный и надежный

Двигатель ЗИЛ 130, восьмицилиндровый, бензиновый, внутреннего сгорания. Состоит из чугунного блока, восьми прессованых гильз из серого мелкозернистого чугуна, двух алюминиевых головок с клапанами, стального кованного коленчатого вала с восемью кривошипными и пятью опорными шейками, которые прошли заводскую закалку на глубину 4-6 мм, с учетом трех ремонтных размеров на убывание при расточке. Все шейки коленвала соединены каналами для смазки под давлением.

Задняя часть коленвала несет маховик, который крепится на четырех болтах и сообщается с бендиксом стартера. Внутренняя расточка на фланце коленвала под маховиком сделана для запрессовки подшипника ведущего вала КПП. Между фланцем маховика и щекой восьмого кривошипа находится двойной бурт для сальника, герметизирующего маслянную систему двигателя. На передней оконечности коленчатого вала крепятся три маслоотражающие шайбы, распределительная шестерня клапанного механизма, две передние шайбы маслоотражателя, шкив ременной передачи и храповик. При установке коленчатого вала в блок цилиндров, подбираются пять пар коренных вкладышей, нижние укладываются в гнезда и сверху опускается коленвал. Затем в крышки коренных шеек заправляются ответные вкладыши, после этого крышки можно устанавливать по месту и крепить болтами. Двигатель ЗИЛ 130 поддается только ручной сборке, аккуратной и вдумчивой. Поршни нужно соединить с шатунами с помощью стальных пальцев, которые с небольшим натягом запрессовываются поршневые щеки, проходя при этом бронзовую втулку в головке шатуна. С обоих сторон в поршень вставляются стопорные кольца, фиксирующие палец.

Когда все восемь поршней соединены с шатунами, можно из по очереди вводить в цилиндры и сажать нижнюю головку шатуна на кривошип, предварительно уложив вкладыш и в головку шатуна и в крышку. На восьмицилиндровых двигателях действует принцип смещения шатунных головок, а двигатель ЗИЛ 130 относится к этому типу моторов, поэтому нужно очень внимательно относиться к схеме дальнейшей сборки. Малейшая ошибка чревата поломкой шатунов при запуске двигателя. Для облегчения прохождения поршней с насаженными кольцами в цилиндр, необходимо воспользоваться специальной оправкой, которая преодолевает упругость компрессионных колец и заставляет их войти в цилиндр. Эта операция требует внимания, так как нижнее маслосъемное кольцо сделано из чугуна и очень хрупкое, может сломаться.

После того как все поршни окажутся в цилиндрах, а нижние головки шатунов будут собраны на кривошипе, болты затянуты и законтрены, необходимо установить масляный насос. Он крепится болтами к нижней части блока. Насос установлен и теперь можно крепить поддон двигателя. Это ответственная операция, поскольку поддон сделан из штампованной стали и при посадке его на место следует проложить прокладку из мягкого материала наподобие пробки. Из всех моторов завода ЯМЗ, двигатель ЗИЛ 130 наиболее высокоточен конструктивно, а значит его сборка требует особого внимания. Все болты по периметру следует затягивать равномерно, чтобы отбортовка поддона плотно прижалась во всех точках. Спустя некоторое время неоходимо еще раз подтянуть все болты.

Итак, вся нижняя часть двигателя собрана и следующим этапом должна быть установка газораспределительного механизма. Поскольку этот процесс очень ответственный, он должен выполняться квалифицированным мотористом, а после сборки распредвала, установки толкателей коромысел клапанов и подтяжки болтов, потребуется регулировка клапанов. Но до этого необходимо установить обе головки блока. Если головка уже в сборе с клапанами, то она садится на асбесто-стальную прокладку, которая предусмотрительно уложена на блок цилиндров. Затем вкручиваются болты крепления головки и затягиваются в строго определенном порядке, в соответствии со схемой сборки. Усилие затяжки болтов тоже имеет свое значение и не должно превышать его. Поэтому затяжку следует делать динамометрическим ключом. После сборки, регулировки клапанов и проверки всех фаз газораспределения остается накрыть двигатель двумя герметичными кожухами, которые плотно прикручиваются к головкам цилиндров, закрывая клапанные механизмы.

Автомобиль ЗИЛ 130, двигатель которого собран без нарушений, может проработать не один год без ремонта. А если таковой все же понадобится, то техническая характеристика ЗИЛ 130 позволяет использовать целый ряд унифицированных запасных частей. В общие данные двигателя автомобиля входит : рабочий объем цилиндров – 6 литров, степень сжатия 7,5 в новой поршневой группе, диаметр цилиндров 100 мм, ход поршня 95 мм, вес двигателя 490 кг, мощность 150 л.с.

fb.ru

Рядные двигатели автомобилей ЗИЛ

Строительные машины и оборудование, справочник


Категория:

   Устройство и работа двигателя

Рядные двигатели автомобилей ЗИЛ

Двигатель автомобиля ЗИЛ-164 карбюраторный четырехтактных шестицилиндровый рядный.

Цилиндры двигателя имеют рядное расположение и изготовлены в одном блоке, отлитом из чугуна вместе с картером. Плоскость разъема картера расположена ниже оси коленчатого вала. Вокруг цилиндров в блоке расположена водяная рубашка. С левой стороны блока водяная рубашка имеет люк, закрытый крышкой, прикрепленной на прокладке болтами. С правой стороны в блоке сделаны каналы для клапанов и расположена клапанная коробка, закрытая двумя крышками.

На блоке установлена на прокладке общая головка цилиндров, изготовленная из алюминиевого сплава. Головка крепится к блоку болтами и семью шпильками. Шпильки сделаны длинными и служат для присоединения кронштейнов, используемых при транспортировке двигателя. На передних шпильках крепится компрессор. В головке расположены камеры сгорания и отлита водяная рубашка.

Поршни с плоским днищем изготовлены из алюминиевого сплава. Юбка поршня цилиндрическая, с поперечным и продольным косыми разрезами. Зазор между юбкой поршня и цилиндром равен 0,08—0,10 мм.

На верхней части поршня установлены четыре кольца с корректированным давлением. Верхние три кольца компрессионные, нижнее — маслосъемное. На первом кольце сверху с внутренней стороны есть прямоугольная выточка, которой кольцо должно устанавливаться вверх. Два других компрессионных кольца имеют выточку на наружной кромке. Этой выточкой кольца должны устанавливаться вниз. Наличие выточек на кольцах способствует их некоторому скручиванию при установке в цилиндр, что улучшает приработку колец. На наружной поверхности маслосъемного кольца сделана выточка со сквозными прорезями. Верхнее компрессионное кольцо хромированное. Зазор в стыке у компрессионных колец: для хромированных 0,25—0,6 мм, для нехромированных 0,25—0,45 мм и для маслосъемного 0,15—0,30 мм. Зазор по высоте у компрессионных колец 0,035—0,072 мм, у маслосъемного 0,035—0,080 мм.

Поршневой палец плавающего типа изготовлен из хромистой стали, крепится в бобышках поршня двумя стопорными кольцами.

Шатун со стержнем двутаврового сечения изготовлен из углеродистой стали. В верхнюю головку запрессованы две бронзовые втулки. В нижней головке установлены стальные тонкостенные вкладыши с баббитовой заливкой. В верхней части нижней головки имеется боковое отверстие для разбрызгивания масла. Крышка к шатуну крепится двумя болтами, гайки которых шплинтуют. На стержне шатуна и на крышке с одной стороны сделаны выступы, которые при сборке должны быть обращены в одну сторону по стрелке, выбитой на днище поршня и направленной к передней части двигателя.

Коленчатый вал изготовлен из углеродистой стали; шейки вала подвергнуты поверхностной закалке т. в. ч. Вал не имеет противовесов. От коренных шеек к шатунным в валу высверлены смазочные каналы. Шатунные шейки для облегчения вала сделаны полыми. Вал установлен в двигателе на семи подшипниках, имеющих стальные тонкостенные вкладыши с баббитовой заливкой. На вкладышах сделаны канавки и отверстия для смазки. Средняя и задняя шейки вала более длинные, и крышки этих подшипников крепятся четырьмя болтами. Остальные крышки прикреплены двумя болтами каждая. На крышках промежуточных подшипников выбит порядковый номер. Этой стороной крышки должны быть обращены к распределительному валу. Отверстия под болты крепления крышек расположены несимметрично, что исключает неправильную установку крышек.

В шатунных и коренных подшипниках при сборке нового двигателя устанавливали с каждой стороны по одной прокладке толщиной 0,05 мм. Эти прокладки удаляют примерно через 15 000 км пробега, чтобы устранить ослабление посадки вкладышей.

Передний коренной подшипник коленчатого вала является установочным, и с обеих его сторон расположены упорные стальные шайбы с баббитовой заливкой. Осевой зазор вала в этом подшипнике должен быть в пределах 0,05—0,23 мм.

К фланцу заднего конца коленчатого вала шестью болтами прикреплен маховик.

На переднем конце вала закреплены на шпонке стальная распределительная шестерня, маслоотражатель и шкив привода вентилятора.

Двигатель автомобиля ЗИЛ-130 имеет рабочий объем 6,0 л, степень сжатия 6,5 и развивает мощность 150 л. с. при 3200 об/мин (модель ЗИЛ-130).

Чугунный блок-картер двигателя представляет собой совместную отливку картера и двух секций цилиндров (правой и левой), оси которых расположены под углом 90°. Плоскость разъема картера расположена ниже оси коленчатого вала. Снизу к картеру прикреплен болтами на уплотняющей прокладке стальной штампованный поддон. В поддоне имеется маслосливное отверстие, закрытое магнитной пробкой.

Рис. 1. Поперечный разрез двигателя автомобиля ЗИЛ-130

Цилиндры представляют собой чугунные гильзы мокрого типа, установленные в обеих секциях блок-картера. В верхней части бурт гильзы входит в выточку верхней плоскости секции блок-картера, и гильза зажимается головкой, закрепляемой на блок-картере на прокладке. В нижней части гильза уплотняется в перегородке секции с помощью двух резиновых колец, установленных в выточках утолщения гильзы. Полость меиеду наружными стенками блока и гильзами образует водяную рубашку. В верхнюю часть каждой гильзы запрессована короткая вставка из антикоррозионного чугуна.

Рис. 2. Продольный разрез двигателя автомобиля ЗИЛ-130

Головки секций блока изготовлены из алюминиевого сплава. Каждая головка устанавливается на плоскости секции блока на асбостальной прокладке и крепится к блоку болтами. Эти болты нужно затягивать на холодном двигателе и в определенном порядке; момент затяжки гаек доля«ен быть в пределах 7—9 кГ -м.

Рис. 3. Детали двигателя ЗИЛ-130

В головке над цилиндрами расположены полностью обработанные камеры сгорания полуклиновой формы, клапаны механизма газораспределения, впускные и выпускные каналы и ввернуты свечи зажигания. Двойные стенки отливки головки образуют водяную рубашку, сообщающуюся с водяной рубашкой блок-картера. Между головками над блок-картером закреплена отлитая из алюминиевого сплава крышка, в которой расположены впускные каналы системы питания и водяные каналы системы охлаждения. С впускными каналами соединен карбюратор, закрепленный на крышке. К выпускным каналам головок с наружной их стороны присоединяются выпускные трубопроводы.

Поршни с плоским днищем изготовлены из алюминиевого сплава и покрыты оловом. Юбка поршня овального сечения имеет конусную поверхность. На юбке сделан разрез Т-образной формы. В верхней части головки поршня залита чугунная кольцевая вставка, в которой проточена канавка для установки верхнего компрессионного кольца, что улучшает условия его работы. Зазор между гильзой и поршнем равен 0,045— 0,033 мм.

Поршневые компрессионные кольца с корректированным давлением изготовлены из чугуна и имеют прямой замок. На верхней внутренней кромке каждого кольца сделана выточка, обеспечивающая скручивание кольца при установке в цилиндр. Рабочая поверхность верхних двух колец хромированная; у нижнего, третьего кольца наружная поверхность конусная.

Маслосъемное кольцо чугунное с прорезями (в первых выпусках автомобилей) или составное из двух плоских стальных колец и двух стальных гофрированных расширителей — осевого и радиального. Кольцо установлено в нижнюю канавку на поршне, имеющую радиальные отверстия в его стенке.

Зазор в замке колец должен быть равен у верхнего компрессионного кольца 0,25—0,6 мм, у нижнего 0,15—0,7 мм, у маслосъемного 0,9 — 1,5 мм.

Поршневой палец плавающего типа стальной, закаленный т. в. ч., закрепляется в отверстиях бобышек поршня двумя стопорными пружинными кольцами. Палец установлен в бобышках холодного поршня с натягом. Сборка производится при нагреве поршня до 55° С. Ось поршневого пальца смещена относительно оси цилиндра в сторону действия наибольшего бокового усилия на 1,6 мм.

Шатун со стержнем двутаврового сечения изготовлен из стали. В верхнюю головку шатуна запрессована свертная бронзовая втулка, для смазки которой в головке сверху просверлено отверстие. Отъемная крышка нижней головки крепится к шатуну двумя болтами, гайки которых шплинтуются. В нижней головке установлены взаимозаменяемые тонкостенные трехслойные вкладыши.

При установке в двигатель для левой группы цилиндров выступ на стержне шатуна и лыска на днище поршня должны быть обращены вперед; для правой группы цилиндров — в разные стороны: лыска вперед, а выступ назад.

Момент затяжки гаек шатунных болтов должен быть равен 7—8 кГ * м. Разница в весе комплектов поршня с шатуном не должна превышать 16 г.

Пятиопорный коленчатый вал 23 изготовлен из стали вместе с противовесами; шейки вала закалены. Расположение кривошипов вала и порядок чередования тактов в цилиндрах стандартные для V-образного восьмицилиндрового двигателя. Вал имеет четыре кривошипа с шатунными шейками, к каждой из которых присоединяются по два шатуна. В шатунных шейках высверлены грязеуловительные камеры, закрытые пробками и соединяющиеся с масляными каналами. Вал установлен в стенках и перегородках блок-картера на пяти коренных подшипниках с триметаллическими вкладышами. Радиальный зазор между шейкой вала и подшипником равен 0,026—0,085 мм. Передний подшипник коленчатого вала является установочным. По обеим сторонам его установлены стале-баббитовые трехслойные упорные шайбы. Осевой зазор коленчатого вала в установочном подшипнике равен 0,075—0,245 мм. Крышки подшипников крепятся к блоку двумя болтами каждая. Момент затяжки болтов должен быть равен 11 —13 кГ-м. К фланцу конца коленчатого вала болтами крепится маховик с зубчатым венцом для стартера.

На задней шейке коленчатого вала имеется маслосбрасывающий гребень, входящий в канавку подшипника, имеющую сливное отверстие. За гребнем на валу имеется маслосбрасывающая резьба, а в подшипнике установлен сальник с асбестовой набивкой, под которым на валу сделана масло-сгонная спиральная накатка. Под крышкой подшипника в задней части поставлены резиновые уплотнительные прокладки, а по бокам в пазах крышки — деревянные уплотнители.

На переднем конце коленчатого вала закреплены на шпонках упорный диск, распределительная шестерня, маслоотражатель и шкив привода вентилятора. В торец коленчатого вала ввернут храповик для пусковой рукоятки. Вал со ступицей шкива проходит через отверстие крышки распределительных шестерен, в которой установлен резиновый каркасный сальник. Снизу к блок-картеру прикреплен масляный поддон, в котором расположен маслоприемник насоса (рис. 58).

Клапаны в каждой головке секции блока расположены в один ряд, наклонно к оси цилиндра. Все клапаны изготовлены из жаростойкой стали; фаска выпускного клапана наплавлена жаростойким сплавом. Клапаны установлены в направляющих чугунных втулках, запрессованных в головку, и удерживаются в закрытом положении пружинами, закрепленными на клапанах опорными шайбами с коническими разрезными сухариками. Диаметр головки впускного клапана больше, чем у выпускного. На впускных клапанах установлены резиновые колпачки, садящиеся при открытии клапана на втулку и устраняющие подсос масла в зазоры между втулкой и клапаном. На направляющей втулке клапана имеется уплот-нительное кольцо. Под пружину поставлена шайба.

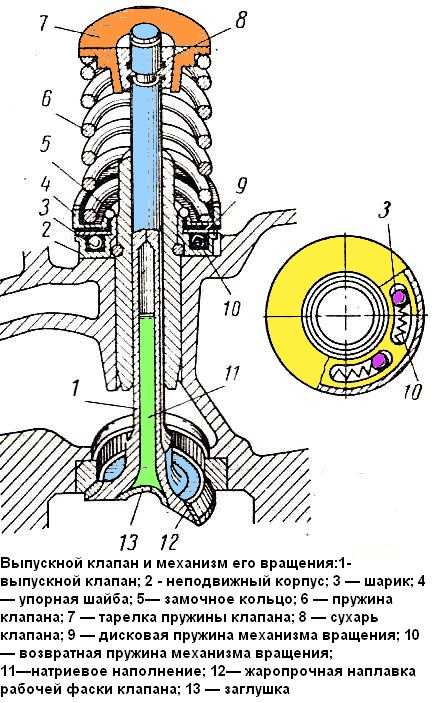

Выпускной клапан имеет натриевое охлаждение.

Под пружиной клапана установлен механизм, обеспечивающий принудительное его проворачивание. При 3200 об/мин коленчатого вала двигателя клапан вращается со скоростью 30 об /мин. Устройство и действие механизма были рассмотрены ранее.

Вставные седла клапанов, изготовленные из жаростойкого чугуна, запрессованы в головку блока.

Над клапанами расположены стальные литые коромысла, установленные на бронзовых втулках на полых осях, которые закреплены на головках в стойках. Положение коромысел на осях фиксируется упорными концевыми шайбами и распорными пружинами. В концы коромысел со стороны штанг ввернуты регулировочные винты, закрепленные контргайками. Зазор между стержнем клапана и коромыслом в холодном двигателе должен быть равен 0,4—0,45 мм. Клапанный механизм на каждой головке закрыт стальной штампованной крышкой, которая крепится к головке болтами через уплотняющую прокладку.

Штанги стальные трубчатого сечения с запрессованными по концам закаленными наконечниками, имеющими сферическую форму. Толкатели цилиндрические, изготовлены из стали. Для повышения износостойкости торцовая рабочая поверхность толкателей наплавлена специальным чугуном. В нижней части стенки толкателя имеется маслосливное отверстие. Толкатели установлены в направляющих каналах, сделанные в отливке блок-картера.

Распределительный вал стальной с закаленной рабочей поверхностью кулачков и шестерни привода распределителя зажигания. Вал установлен в стенках и перегородках блок-картера у основания обеих секций блока, на пяти опорах с биметаллическими втулками. На переднем конце вала закреплена на шпонке с помощью гайки распределительная шестерня, входящая в зацепление с шестерней коленчатого вала. В отверстии переднего конца вала установлен штифт с пружиной привода датчика ограничителя числа оборотов двигателя. В осевом направлении вал фиксируется упорным стальным фланцем, прикрепленным болтами к блоку п входящим между торцом передней шейки вала и торцом ступицы шестерни. Осевой зазор вала равен 0,08—0,208 мм и определяется толщиной распорного кольца, закрепленного на валу между шестерней и передней шейкой. От распределительного вала приводятся в движение масляный насос и распределитель зажигания.

Распределительные шестерни закрыты чугунной крышкой, прикрепленной к блок-картеру на прокладке болтами. С левой стороны двигателя расположен маслоизмерительный стержень.

Двигатель в собранном виде крепится к раме автомобиля в трех точках: двумя лапами картера маховика сзади и с помощью кронштейна в передней части. В местах крепления поставлены по две двойные (нижняя и верхняя) резиновые подушки. Для устранения продольных перемещений двигатель в передней части связан с поперечиной рамы продольной тягой, соединяемой с кронштейнами на резиновых подушках.

Основные данные по двигателю ЗИЛ-130 приведены в приложении.

На автомобилях ЗИЛ-131 устанавливают двигатель (модель ЗИЛ-131), который лишь незначительными конструктивными изменениями отличается от двигателя ЗИЛ-130. Изменена форма масляного поддона картера, имеющего смещенный вперед колодец с отъемной крышкой, в котором установлен маслоприемник насоса. Все соединения и оборудование двигателя герметизированы; изменена конструкция привода вентилятора с учетом возможности преодоления автомобилем глубоких бродов.

Двигатель автомобиля ЗИЛ-111 имеет рабочий объем 6,0 л, степень сжатия 9,0 и развивает мощность 220 л. с. при 4400 об/мин. Конструкция двигателя в основном аналогична двигателю ЗИЛ-130, но имеет ряд отличий.

Уплотнение гильзы цилиндра в нижней перегородке блока 8 осуществляется с помощью трех резиновых колец.

Поршни облегченного типа; нерабочая часть юбки поршня вырезана; в поршне в приливах бобышек залиты усилительные стальные пластины. В канавках верхней части поршня установлены два компрессионных и одно маслосъемное кольца. На внутренней кромке компрессионных колец имеется выточка, которой они устанавливаются вверх. Верхнее кольцо хромированное, нижнее кольцо конусное. Чугунное маслосъемное кольцо имеет прорези; в канавке сделаны дренажные отверстия.

К фланцу заднего конца коленчатого вала болтами крепится корпус гидротрансформатора силовой передачи автомобиля.

Привод распределительного вала осуществляется бесшумной цепной передачей, состоящей из двух звездочек, закрепленных на переднем конце коленчатого и распределительного валов, и многозвенчатой цепи. Цепь снимается с двигателя только вместе со звездочками. Цепная передача закрыта крышкой.

Стальные цилиндрические толкатели снабжены гидравлическим устройством, обеспечивающим автоматическое устранение зазора и бесшумность работы клапанного механизма. В связи с этим в коромыслах клапанов отсутствуют регулировочные винты. Устройство и работа таких толкателей были рассмотрены ранее. Масло к толкателям подается из масляных магистралей, расположенных в обеих секциях блока в приливах, где установлены толкатели. Фазы газораспределения двигателя изменены.

Изменена также конструкция верхней крышки блока в связи с другим оборудованием системы питания и смазки, устанавливаемым на ней, и головок вследствие повышения степени сжатия двигателя.

Двигатель крепится к раме автомобиля на трех упругих опорах. Две споры расположены впереди на блоке цилиндров, а третья размещена на заднем кронштейне картера автоматической коробки передач. Основные данные по двигателю приведены в приложении.

Рис. 3. Двигатель автомобиля ЗИЛ-111

Двигатель автомобилей Урал-375 и Урал-377 представляет собой модификацию двигателя ЗИЛ-130 (модель ЗИЛ-375ЯЧ). Рабочий объем двигателя повышен до 7,0 л в результате увеличения диаметра цилиндров до 108 мм. Степень сжатия 6,5, мощность 180 л. с. при 3000 об/мин с ограничителем числа оборотов.

В конструкцию двигателя внесены незначительные изменения. Так, изменена форма масляного поддона картера, имеющего смещенный вперед колодец, в котором установлен маслоприемник насоса. На автомобиле Урал-375 все соединения и оборудование двигателя герметизированы и изменен привод вентилятора с учетом возможности преодоления автомобилем глубоких бродов.

На автомобилях ЗИЛ-133 устанавливают форсированную модификацию двигателя ЗИЛ-375. Степень сжатия двигателя повышена до 7,4, а мощность — до 220 л. с. при 3600 об/мин (модель ЗИЛ-133). Конструкция двигателя в основном одинакова с рассмотренной выше.

Читать далее: Двухтактные дизели ЯМЗ

Категория: —
Устройство и работа двигателя

Главная → Справочник → Статьи → Форум

stroy-technics.ru

Прототип ЗиЛ-130 с «чайкиным» мотором. — DRIVE2

Полный размер

Столетию АМО ЗиЛ посвящается

ЗиЛ-130М

В 1960 году была предпринята попытка установить на машины, не предназначенные для работы в качестве тягачей, V-образный 8-цилиндровый силовой агрегат ГАЗ-54 (ЗМЗ-54) созданный на базе чайкиного мотора.
Двигатель имел чугунный блок с мокрыми гильзами, стальной коленвал, мощность 135-138 л.с. при 3000 об/мин, максимальный крутящий момент 38 кГм при 1600-1800 об/мин, степень сжатия 6,7 и рабочий объём 5526 см3.

Впоследствии, наработки по ГАЗ-54 легли в основу двигателя ГАЗ-41 (ЗМЗ-41) для БРДМ-2 и ГАЗ-130, представлявшего собой, по сути, дефорсированный чайкин мотор.
Но змз-41, в отличие от змз-54, как и все чайкины моторы, был цельноалюминиевым.

Такое исполнение грузовика получило индекс – ЗИЛ-130М. Помимо двигателей, ЗИЛ-130М отличался от базовой модели бездисковыми колесами, примененными для максимального снижения собственной массы грузовика.

ЗИЛ-130М остался в стадии экспериментальных экземпляров – как из-за неготовности предприятий к серийному выпуску таких двигателей, так и из-за определенного нежелания заводчан использовать на своих автомобилях чужой двигатель. Вероятно, сыграла свою роль необходимость максимальной унификации выпускаемой автозаводом номенклатуры для максимального удешевления производства машины, что становилось затруднительным при использовании двух различных двигателей.

Характерной особенностью ЗИЛ-130М (как и других опытных машин семейства ЗИЛ-130 третьей серии), помимо бездисковых колес, были окрашенные в белый цвет крыши кабины. Примерно в этот же период заводскими специалистами изучалась взаимосвязь между температурой в кабине и утомляемостью водителя и на основании этих исследований были даны рекомендации по окрашиванию крыши кабины в белый цвет – поскольку белый цвет обладает большей отражающей способностью, то окрашенная в белый кабина меньше нагревалась бы на солнце.
На Госиспытания пошли автомобили именно с белыми крышами, однако в серию такое решение не пошло – окрашивать в иной цвет крышу кабины не позволяли условия массового производства.

Полный размер

Полный размер






Нравится

100



Поделиться:













Подписаться на автора

www.drive2.ru
