Стандартная резина высокого качества обеспечивает хорошее сцепление с дорожной поверхностью, в результате чего вероятность попадания в аварийную ситуацию сводится к минимуму. Такая машина оснащена целым комплексом систем активной и пассивной безопасности.

Технические характеристики поливомоечной машины на базе ЗИЛ-130:

В комплектацию поливомоечной машины входит: отвал, щетка для очистки твердого дорожного покрытия от пыли и мусора; прицепная цистерна (для модификации 130-П).

allspectech.com

Коммунальная техника на базе автомобилей ЗИЛ – Основные средства

В. Салыгин, Фото Ю. Дородонова

Ни для кого не секрет, что и огромному многомиллионному мегаполису и скромному провинциальному городку необходима разнообразная коммунальная техника, которая приводит в порядок улицы и дворы, вывозит бытовые отходы, убирает снег, поддерживает в работоспособном состоянии канализационные коммуникации и т. д.

Среди широкого спектра машин подобного типа, поступающих на российский рынок, весьма заметное место занимают установки, изготовленные на базе автомобилей ЗИЛ. Надежные, долговечные, очень выносливые грузовики, сходящие с конвейера старейшей национальной автомобильной компании, очень хорошо приспособлены для монтажа на них специализированного оборудования. Не случайно десятки российских заводов, а в последнее время и зарубежные фирмы охотно превращают ЗИЛы в мусоровозы, подметально-уборочные, дорожные, комбинированные машины, вакуумные и илососные установки, универсальные автомобили, снегоочистители и пр. Такому разнообразию во многом способствуют большое количество базовых моделей, солидный диапазон грузоподъемности, различные по величине грузовые отсеки, возможность отбора мощности для привода навесных агрегатов.

С уверенностью можно сказать, что одними из самых распространенных машин, используемых в муниципальном хозяйстве, являются мусоровозы. Здесь АМО ЗИЛ и его партнеры могут порадовать потребителей такой гаммой, которая способна удовлетворить практически любые потребности, связанные с вывозом бытовых отходов. Очень интересную конструкцию разработали московская фирма «Экомтех» и Ряжский авторемонтный завод. За основу взяли шасси малотоннажника ЗИЛ-5301 «Бычок» грузоподъемностью 3995 кг. Устройство получило обозначение МКБ-1. Кузов, рассчитанный на 2,6 т мусора, имеет внутренний объем 7 м³ и выполнен с боковой схемой контейнерной загрузки. Это позволяет установить удобный механизм опрокидывания контейнеров с большим углом загрузки, применить простой уплотняющий механизм с высокой эффективностью работы и автоматизированным управлением. Загрузка 20 стандартных контейнеров увеличивает производительность и снижает эксплуатационные расходы.

Надежная гидросистема обеспечивает безотказность функционирования погрузочно-разгрузочных и уплотняющих механизмов. Помимо того МКБ-1 может осуществлять перегрузку мусора в более крупную машину с высоко расположенным приемным устройством. В этом случае отпадает необходимость заезжать на специальную уравнительную площадку. Мусоросборочный контейнер с отходами приподнимается на необходимую высоту при помощи гидропривода.

Мценский завод коммунального машиностроения наладил выпуск мусоровозов модели КО-442. На шасси «Бычка» установлен кузов вместимостью 6 м³, в который можно загрузить 2,4 т твердых бытовых отходов и перевезти их к месту утилизации. Уличные контейнеры вместимостью 0,4 и 0,8 м³ подхватываются опрокидывателем, расположенным сзади, и их содержимое высыпается в бункер. Загрузка машины небольшой тарой, пакетами и т. п. может осуществляться вручную. В кузове автомобиля размещены две приводные прессующие плиты. Одна из них уплотняет отходы, а другая их выгружает. К достоинствам КО-442 можно отнести его способность поглощать крупногабаритный мусор, такой, например, как старая мебель, картонная и деревянная упаковки.

Фирма «Коммунальный сервис» изготавливает два близких по конструкции мусоровоза КО-438 и КО-439. На раме ЗИЛ-5301 БО закрепили 8-кубовый цилиндрический контейнер с необходимым оборудованием. Мусоросборник грузоподъемностью 2,5 т вмещает 17 типовых контейнеров. Специальное устройство, расположенное внутри кузова, уплотняет отходы и производит их выгрузку. В свою очередь загрузка происходит по-разному. У КО-438 это делает гидроманипулятор грузоподъемностью 0,5 т, а у КО-439 аналогичную функцию выполняет загрузочный механизм, расположенный в задней части кузова. Необходимо отметить, что ЗИЛ-5301 оснащен дизелем ММЗ-245.12 мощностью 109 л.с.

Многочисленное семейство мусоровозов базируется на шасси среднетоннажных грузовиков ЗИЛ-433362, полезная нагрузка которого 6830 кг. Данный автомобиль является прямым потомком легендарного ЗИЛ-130, у которого вместо прежней установлена более современная и комфортабельная кабина от ЗИЛ-4331. Двигатель бензиновый ЗИЛ-508.10 развивает мощность 150 л.с.

«Экомтех» и Ряжский АРЗ изготавливают мусоровозы МКЗ, МКЗ-10 и МКМ-2. Первые два снабжены кузовом вместимостью 9,8 м³, в который загружается 5 т отходов, и оригинальным механизмом с задней загрузкой грузоподъемностью 0,7 т. Простые и удобные машины предназначены для уборки бытовых отходов, строительного мусора и опавшей листвы, собранных в кучи. Новая схема загрузки и уплотнения мусора обеспечивает эффективную работу специального оборудования в самых сложных условиях. В кузове умещается содержимое 22-25 контейнеров вместимостью по 0,8 м³. К преимуществам МКЗ и МКЗ-10 относятся высокая маневренность базового грузовика, удобный пульт управления рабочими механизмами, отработанная конструкция гидросистемы, простое и надежное исполнение уплотнительного устройства, самосвальная выгрузка мусора с большим углом опрокидывания, возможность загрузки мусора в бункер вручную.

В свою очередь МКМ-2 используется для сбора и вывоза бытового мусора, накапливаемого в стандартных контейнерах. Для этого с правой стороны кузова вместимостью 9,6 м³ установлен гидроманипулятор, способный поднять 0,7 т. Масса перевозимых отходов достигает 4,7 т. От аналогичных конструкций МКМ-2 отличается увеличенным полезным объемом кузова повышенной прочности, усиленным манипулятором, усовершенствованным захватом для контейнеров, гидрофицированным задним бортом с автоматическими замками, удобным пультом управления, прочной уплотняющей плитой бульдозерного типа. Перечисленные технические решения позволили значительно улучшить эксплуатационные показатели этой машины, имеющей традиционную схему.

Обращают на себя внимание некоторые конструктивные решения. Например, манипулятор обладает высокой прочностью и жесткостью стрелы и каретки, которые в отличие от известных аналогов имеют замкнутое коробчатое сечение. Достигается это изменением расположения каретки и стрелы, которая в новом манипуляторе помещена внутри первой. Механизм подъема кузова для самосвальной разгрузки снабжен двумя гидроцилиндрами двухстороннего действия. Помимо большого угла наклона это устройство гарантирует высокую устойчивость благодаря креплению на четырех шарнирах. Пульт управления специальным оборудованием с двумя секционными гидравлическими распределителями расположен в удобном для работы и технического обслуживания месте. Так же, как и предыдущая модель кузовной мусоровоз КО-431 загрузку твердых бытовых отходов, находящихся в стандартных контейнерах, осуществляет с помощью бокового гидроманипулятора грузоподъемностью 0,5 т. Полезная нагрузка кузова внутренним объемом 10 м³ достигает 4 980 кг. Перемещение мусора по ширине кузова для равномерного заполнения производится разравнивателем, а уплотнение осуществляет толкающая плита, путем передвижения мусора к задней крышке. Разгрузка кузова – самосвальная. Пульт управления расположен с правой стороны. Привод рабочих органов – гидравлический.

Завод «Торфмаш» для своего мусоровоза КО-50МЗ выбрал шасси ЗИЛ-494560 грузоподъемностью 7 т. В движение машину приводит бензиновый мотор ЗИЛ-508.10 мощностью 150 л.с. Технологическая вместимость кузова 9,5 м³, грузоподъемность 4,8 т, а также гидроманипулятор, расположенный сбоку, позволяют успешно решать вопросы по механизированной погрузке бытовых отходов, их уплотнению, транспортировке и выгрузке самосвальным способом.

Наличие в производственной программе АМО ЗИЛ длиннобазного шасси ЗИЛ-133Д42 повышенной грузоподъемности позволило разработать мусоровозные машины, специально предназначенные для работы в условиях крупных городов. Три оси, колесная база 3 800+1400 мм, дизельный двигатель ЗИЛ-645 мощностью 185 л.с., полезная нагрузка 12 325 кг, огромный грузовой отсек сделали возможным установку крупногабаритного спецоборудования. На мусоровозе КО-430 смонтирован кузов вместимостью 14 м³, в котором размещается более 7 т твердых бытовых отходов. Загрузка и уплотнение мусора от заднего борта в кузов обеспечивается подающей и прессующей плитами. Выталкивающая плита выполняет функцию подпрессовывания мусора. по мере заполнения кузова мусором выталкивающая плита передвигается в переднюю часть кузова. Отходы выгружаются выталкивающей плитой при поднятом заднем борте.

Еще более впечатляющими выглядят характеристики мусоровоза МКМ-25, базирующегося на том же шасси. Полезный объем кузова достигает 18 м³, масса вывозимого мусора 8 250 кг, грузоподъемность бокового гидроманипулятора 0,7 т. Подобные показатели стали возможными вследствие использования целого ряда интересных технических решений, главным из которых является пресскамера, соединенная с основным кузовом, но сечение которой меньше, чем у кузова. Благодаря этому достигается высокая степень уплотнения мусора в объеме кузова, меньшем, чем у других машин подобного назначения. Уплотняющая плита бульдозерного типа размещается в пресскамере в двух боковых и одной нижней очень мощных направляющих. Стенки пресскамеры при возврате уплотняющей плиты препятствуют упругому расширению мусора и сохраняют достигнутое уплотнение.

Вместимость кузова другого большегрузного мусоровоза КО-429 составляет 20 м³, а его грузоподъемность – 8 120 кг. Загрузка бытовых отходов из контейнеров производится при помощи гидроманипулятора (грузоподъемность 0,5 т) через люк в крышке кузова. Ворошитель равномерно распределяет мусор, а его уплотнение обеспечивается толкающей плитой. Выгрузка осуществляется толкающей плитой и за счет опрокидывания кузова.

Опрятность магистралей, чистота улиц ложатся на плечи уборочной техники. Эффективность ее работы – это лицо города. Не случайно многие заводы создают на базе среднетоннажных и большегрузных автомобилей ЗИЛ необычайно широкую гамму машин, которые в любое время года выходят на борьбу с грязью и снегом, льдом и пылью.

Вне всякого сомнения, что наиболее прогрессивными сегодня являются комбинированные машины. Их главное преимущество перед другими видами заключается в том, что устанавливаемые устройства обеспечивают весь комплекс работ по круглогодичному содержанию автомобильных дорог, городских улиц и площадей. Изюминка же состоит в том, что на одном и том же шасси монтируются разноплановые устройства. Летом это – поливомоечное оборудование, зимой – пескоразбрасывающая установка и плужно-щеточные агрегаты.

Наиболее характерным представителем является комбинированная машина МКДС-1 на шасси ЗИЛ-433362. На нее монтируется поливомоечная установка ПМ-1, либо пескоразбрасыватель ПР-1. Первая обеспечивает высококачественную мойку дорожных покрытий струями воды высокого давления из цистерны вместимостью 5,5 м³. Рабочее давление, достигающее 20 атм, позволяет увеличить рабочую скорость движения до 35 км/ч и уменьшить расход воды в 3-4 раза. При этом ширина обрабатываемой поверхности 2,6 м. Дополнительно может устанавливаться механическая щетка.

В другом случае в холодное время происходит распределение по проезжей части антигололедных материалов (песок, песко-соляная смесь, техническая соль, химические реагенты), а также производится очистка дороги от свежевыпавшего снега. ПР-1 – первый отечественный разбрасыватель с автоматическим регулированием плотности и ширины посыпки. Загружаемый материал, масса которого достигает 5,3 т, находится в бункере вместимостью 3,25 м³.

В конструкции разбрасывателя применены ленточный шевронный конвейер с разгруженной поверхностью, мелкоячеистая сетка над кузовом, низко расположенный разбрасывающий диск, регулировочные механизмы направления посыпки относительно продольной оси машины, рыхлитель материалов на выходе из кузова, датчик окончания смеси в бункере с автоматическим отключением привода. Бортовой микропроцессор обеспечивает широкий диапазон регулирования производимых операций. Плотность посыпки колеблется от 10 до 300 г/м², ширина обработанной полосы 4-12 м, рабочая скорость до 50 км/ч. Кроме этого машина оснащается плугом и щеткой, с помощью которых можно очищать поверхности шириной до 3 метров за один проход. Скорость движения при снегоочистке достигает 30 км/ч.

По такому же принципу сформирована конструкция дорожной машины КДМ-130 (ЗИЛ-433362). Модификация с дополнительным индексом ПС+ПМ представляет собой полнокомплектную установку с пескоразбрасывающим, плужным, щеточным и поливомоечным оборудованием. КДМ-130ПС – зимнее исполнение с пескоразбрасывателем, плугом и механической щеткой. А обозначение ПМ говорит о том, что для использования в теплое время имеется цистерна и щетка. Привод рабочих органов – гидравлический, осуществляется дистанционно с пульта, установленного в кабине машины. Легкий монтаж оборудования позволяет быстро произвести его установку. Для удобства транспортировки сменная поливомоечная установка закреплена на пескоразбрасывающем кузове с помощью болтового соединения и растяжек.

Дорожная машина ЭД-226 способна не только мыть и поливать автодороги, но и орошать зеленые насаждения, смачивать материалы перед уплотнением при строительстве дорог, осуществлять механизированную мойку элементов обстановки, очистки промышленных и бытовых трубопроводов, а также в качестве дополнительного средства пожаротушения.

Для выполнения указанных функций поливомоечное оборудование комплектуется заборными рукавами длиной по 2 м каждый и гибким рукавом с ручной щеткой. Используемое шасси ЗИЛ-433102 грузоподъемностью 7 т с дизельным двигателем ЗИЛ-645 мощностью 185 л.с. дает возможность установить цистерну вместимостью 6 м³ и механическую щетку с шириной очистки за один проход 2,34 м. Рабочая скорость 5-10 км/ч. В зимний период на раму грузовика монтируется бункер объемом 3,25 м³, снегоочистительный плуг шириной 2,47 м и щетка. Отбор мощности для привода рабочих органов производится от коробки передач автомобиля. Перемещение транспортера, вращение разбрасывающего диска, подъем и опускание плуга и щетки осуществляется с помощью гидропривода. Ширина распределения противогололедных материалов 4-10 м, плотность посыпки 25-500 г/м², рабочая скорость движения 30 км/ч.

Интерес представляет подметально-уборочная машина ПУ94-4811, использующаяся для механизированной уборки проезжей части и перевозки собранного мусора к местам разгрузки. Для этой цели на шасси ЗИЛ-433362 монтируется 3-кубовый бункер, бак для технологической воды, две боковые и одна задняя щетки. Ширина уборки 2,9 м, а также производительность 37 800 м³/ч предопределили популярность данного образца в городских коммунальных службах.

Известная швейцарская фирма Bucher Schorling на шасси среднетоннажного ЗИЛа смонтировала установку TAZ. В шестикубовом кузове предусмотрена емкость на 1200 литров воды. Автономный дизель компании IVECO мощностью 136 л.с. обеспечивает энергией вакуумную систему, засасывающую мусор, устройство орошения, две дисковые и одну цилиндрическую щетки, вращение и пространственное перемещение которых обеспечивает гидропривод. Выгрузка собранного мусора осуществляется опрокидыванием кузова. При необходимости в передней части может быть установлен снегоочистительный плуг. К достоинствам машины относятся возможность уборки в самых труднодоступных местах, что особенно важно во время работы в тесных городских дворах. Такой техникой будут по всей видимости оснащаться муниципальные службы Москвы.

Практика показала, насколько действенны при уборке городских территорий жидкие реагенты. Комбинированная машина ДКТ-502, в которой в качестве носителя оборудования используется ЗИЛ-433362, укомплектована стеклопластиковой цистерной, вмещающей 5,4 м³ жидких антигололедных реагентов. Для их равномерного распределения с плотностью от 60 до 150 г/м² установлен специальный механизм. Ширина зоны обработки от 3,5 до 8 м. В дополнение к этому монтируются снегоочистительный плуг и механическая щетка. Рабочая скорость 20 км/ч.

Кроме вышеописанных, шасси ЗИЛ-433362 и ЗИЛ-433102 послужили основой для выпуска универсальной машины для содержания дорог в чистоте КО-713, комплексной дорожной машины МДК-4331, универсальной машины КО-804, комбинированной установки КО-815 и т. д.

Трехосные большегрузные шасси ЗИЛ-133Г42 и ЗИЛ-133Д42 как нельзя лучше подходят для изготовления на их базе тяжелой уборочной техники. К таковой можно отнести распределитель антигололедных материалов ПР-133Д42, дорожные машины ЭД-403, ЭД-410, комплексную дорожную установку МДК-133Г42. Все они оборудованы цистернами вмещающими 8 м³ воды, или солевого раствора, либо кузовами для разбрасывания противогололедных материалов вместимостью 5 – 5,6 м³. Плотность и ширина посыпки составляют соответственно 5 – 40 г/м² и 2 – 12 м. Вполне естественно предусмотрена возможность установки снегоочистительных плугов и механических щеток. Ширина обрабатываемой зоны за один проход в этом случае составляет соответственно 2,5 – 3,7 и 2,3 – 2,5 м. При поливке этот показатель 4-18 м, во время мойки – 2,5-8 м.

Важное значение имеет правильная эксплуатация и содержание в работоспособном состоянии канализационных сетей города. Для этой цели существуют вакуумные, илососные и другие машины. И здесь автомобили с маркой ЗИЛ показали себя с самой лучшей стороны. Хорошие отзывы заслужили ЗИЛ-5301, ЗИЛ-433362, ЗИЛ-133Д42. С помощью указанной техники производится очистка колодцев, ливневой и канализационных коммуникаций, выгребных ям и транспортировки отходов к месту выгрузки или утилизации.

Выгрузка цистерн происходит под давлением или опрокидыванием. Специальное оборудование обычно состоит из емкости на 3,25-6,2 м³, вакуумного насоса с приводом, гидравлической, пневматической и электрической систем, сигнально-предохранительного устройства. У вакуумных машин имеется приемный лючок со всасывающим шлангом, у илососных всасывающая стрела. Производительность вакуум-насоса 360-720 м³/ч, максимальное разрежение в цистерне 0,08- 0,095 МПа, наибольшая глубина всасывания 4 – 6 м.

Нелегкую службу в данной области несут такие машины, как МВ-8, КО-502Б, КО-510, К О-520, КО-519 и т. д.

В нынешнем году принятая программа предусматривает еще большие масштабы производства коммунальной техники на заводах АМО ЗИЛ и предприятиях, специализирующихся в этой сфере.

os1.ru

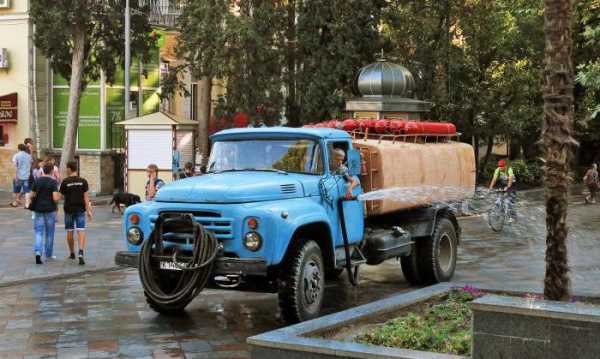

Поливомоечная машина ЗИЛ-130: история развития

Грузовой автомобиль ЗИЛ-130 начал выпускаться с 1962 года. Базовое шасси выпускалось более 30 лет и разошлось тиражом в несколько миллионов экземпляров. Поэтому неудивительно, что многие машины на базе ЗИЛа-130 до сих пор находятся в активной эксплуатации. Благодаря универсальности конструкции шасси и мощному двигателю автомобиль послужил базой для огромного числа вариантов различной техники, в том числе и для коммунальных служб.

Общие сведения

Одним из распространенных видов коммунальной техники была и остается поливомоечная машина. Агрегаты такого типа обладают широким спектром применения – от мойки дорог и полива зеленых насаждений до тушения пожаров в случае экстренной необходимости.

Шасси автомобиля ЗИЛ-130 с самого начала выпуска стало использоваться для монтажа оборудования для мойки дорог. В разные годы производилось несколько версий поливомоечных машин – КО 002, ПМ 130 (поливомоечная машина), КПМ 64 (комбинированная поливомоечная машина) и АКПМ 3. Цистерна поливомоечных агрегатов окрашивалась в оранжевый цвет, кабина могла быть любой (чаще всего цвета морской волны). На крыше кабины поздних машин устанавливался проблесковый сигнал оранжевого цвета.

Шасси

Поливомоечная машина на базе ЗИЛа-130 монтировалась на шасси со стандартной базой 3800 мм. Автомобили оснащались карбюраторным восьмицилиндровым двигателем. При рабочем объёме чуть меньше 6,0 литров мотор развивал 150 л. с. (с ограничителем числа оборотов). В качестве топлива использовался бензин А76. Двигатель стыковался с пятискоростной коробкой передач с синхронизаторами на 2-5 передачах. Привод задних колес осуществлялся карданным валом.

Подвеска машины крепилась на полуэллиптических рессорах, передняя балка оснащалась гидравлическими амортизаторами. Задняя рессора состояла из двух частей – основной и дополнительной. Из-за практически постоянной загрузки рессоры поливомоечных машин ЗИЛ-130 были усиленными. Система с тормозами барабанного типа имела пневматический привод. Рулевое управление оснащалось гидроусилителем.

Кабина водителя была цельнометаллической с панорамным лобовым стеклом. В стандартное оснащение входили регулируемое сиденье водителя, двухместное пассажирское сиденье, отопитель с вентилятором, стеклоочиститель дворников. Дополнительная вентиляция кабины могла осуществляться через опускные стекла, форточки дверей и лючки в крыше кабины. На ранних выпусках был еще один лючок вентиляции в районе педали сцепления. Впоследствии его убрали, а через какое-то время отказались и от лючков в крыше кабины.

ПМ-130

Этот автомобиль является одной из самых распространенных моделей поливомоечной машины ЗИЛ-130. Его начали выпускать в 1965 году на заводе коммунального машиностроения в городе Мценске. Впоследствии выпуск машины освоили еще несколько предприятий СССР.

Емкость цистерны для воды составляла 6000 литров. Внутри цистерны имелись волнорезы для увеличения жесткости и успокоения колебаний жидкости при резких маневрах. Подача воды в насос осуществлялась из нижней части цистерны через сетчатый фильтр с отстойником. Заполнение емкости водой производилось от водопроводной сети или насосом из любого водоема. Для контроля уровня воды в цистерне имелись специальные смотровые окна.

Для прокачки воды машина оснащалась специальным центробежным насосом с приводом от коробки отбора мощности (КОМ). Насос монтировался на лонжероне рамы, а КОМ устанавливалась непосредственно на картере коробки скоростей автомобиля. Все узлы подачи воды были связаны между собой трубопроводами. Существовало вариантное исполнение машины с дополнительным прицепом-цистерной на 5000 литров воды.

Кроме системы подачи воды имелась дополнительная гидравлическая система, служившая для управления щеткой и плугом (при зимней эксплуатации). Для полива и мойки использовались две поворотные насадки-сопла щелевого типа, установленные на подрамнике в передней части машины. Между мостами устанавливался подрамник с поворотной щеткой цилиндрической формы для подметания дороги. Привод щетки осуществлялся цепной передачей от коробки отбора мощности.

КО-002

Выпуск предыдущей версии поливомоечной машины ЗИЛ-130 продолжался около 20 лет. Только в середине 80-х годов ее сменила модернизированная версия КО-002. Выпуск машины велся на том же заводе в Мценске. Принцип работы и конструкция основных узлов и агрегатов не изменились.

Основным отличием стало улучшение технических характеристик поливомоечной машины ЗИЛ-130: увеличение емкости основной цистерны на 200 литров и ширины зоны покрытия при мытье и поливе. Немного выросла и эксплуатационная скорость при выполнении работ. Эта машина стала последней узкоспециализированной моечной машиной. Все последующие модели коммунальных агрегатов оснащались сменным комплектом оборудования – на зимний период времени цистерна заменялась модулем для разброса песчано-соляной смеси.

Эксплуатация поливомоечных машин в зимнее время

В зимнее время на всех версиях поливомоечной машины ЗИЛ-130 вместо сопел устанавливался снегоуборочный плуг с поворотной рамой. Он оснащался гидроцилиндрами для подъема и опускания, а также пружинными амортизаторами. Щеточный узел оставался без изменений. Управление снегоуборочным оборудованием производилось с отдельного пульта из кабины водителя.
