Запчасти для конусной дробилки КСД-600

Наименование  Чертеж Масса,кг. СМ- 561А СМД- 119  ДРО-592
1. Конус дробящий   неподвижный  297-2-1-2-102972102 107 1 1 1
2. Конус дробящий подвижный 297-4-0-1-1059204001 80 1 1 1
3. Корпус установочный 297-2-3-0-102972300 117,8 1 1
4. Корпус установочный СМД-119А 02.100 272 1
5. Подпятник сферический СМ561-5-0-8 9 1 1
6. Подпятник сферический 1059205001 17 1
7. Воротник противопыльный 297-5-0-3 (10297.05.003) 2 1 1 1
8. Колесо зубчатое 297-6-0-1-1029706001 50 1 1 1
9. Вал эксцентриковый 297-6-0-3 74 1
10. Вал эксцентриковый СМД11904.001 74,5 1
11. Вал эксцентриковый 1059206001 74 1
12. Втулка конусная верхняя 297-6-0-2
5,3
1 1
13. Втулка конусная нижняя 297-6-0-4 3,4 1 1
14. Втулка конусная 1059206002 13,3 1
15. Шестерня коническая СМ561-7-0-3 12,5 1 1 1
16. Кожух 297-9-3-0 СБ 8 1 1
17. Конус несущий 297-4-2-0 163 1
18. Конус несущий 1059204201 145 1
19. Втулка верхняя 297-1-0-2 10,5 1 1
20 Втулка нижняя 297-1-0-3 5,2 1 1
21. Втулка 1059201002 19,8 1
22. Ремень С(В)-3350Т 1,2 8 8 8
23. Манжета 1.2-85х110-2 0.305.321.004 0,12 2 2 2
24. Подшипник 2231619130w33 6,4 1 1 1
25. Подшипник 32617 7,4 1 1 1
26.
Пружина
СМ561-1-0-4 10,3 20 20 20
27. Тарелка СМ561-1-4-1-1056101041 15 4 4 4
28. Шкив 1029707004 175 1
29. Шкив электродвигателя 297-0-0-4 40 1 1
30. Шкив электродвигателя 104880006-10 37 1

rgm-volga.ru

Запчасти дробилки КСД-600

Стоимость запасных частей указана в рублях

Наименование Чертеж Вес 1 шт., кг Цена за 1шт с НДС
Шестерня коническая 1056107003 12,5 17013
Вал привода 1056107017 36 11770
Привод без шкива 1059207000 118 80036
Картер 1059207001 40 41195
Колесо зубчатое 1029706001 56 38948
Вал вертикальный 1059204003 65 36166
Вал эксцентриковый 1059206001 74,5 38092
Вал эксцентриковый 1059206000СБ 150 135355
Конус дробящий в сборе 1059204000 365 185966
Головка кожуха 1029704100 6 6474
Гайка 1059204005 3 2076
Прокладка 1059204006 0,02 412
Диск верхний 1029706005 4,6 3531
Плита подпятника нижняя 1056106015 2,85 2354
Шайба текстолитовая КСД-600 1056105005 0,65 1059
Конус подвижный 297-4-0-1 / 1059204001 93 21614
Конус дробящий неподвижный 297-2-1-2 / 1029702102 110 24075
Болт М24х165 1029702105 0,9 1059
Болт М30х180 1029702001 1,12 663
Воротник противопыльный 10297050037 (297-5-0-3) 2 4943
Манжета (крышки привода) 1,2-85х100-12 209
Подпятник сферический 1059205001 18,1 29000
Втулка коническая 1059206002 12 16000
Втулка цилиндрическая 1059201002 30 40000
Втулка конич. верхняя 297-6-0-2 5,49 6000
Втулка конич. нижняя 297-6-0-7 3,73 5600
Втулка цилиндр. верхняя 297-1-0-2 10,5 9700
Втулка цилиндр. нижняя 297-1-0-3 5,3 5000
Подшипник привода 32617 8900
Подшипник привода 53616 6600
Шкив привода 1029707004 175 38520
Шкив электродвигателя 1048800006 37 20009

uralgm.com

Запчасти для конусной дробилки КСД-600, ООО Прогресс-Снаб, г. Челябинск

В ряду конусных дробилок, задействованных в операциях среднего дробления, необходимо отметить КСД-600 – машину, рассчитанную на непрерывный режим работы и способную “выдавать на выходе” примерно 19-40 тонн обработанной породы в час. Питание установки осуществляется от электродвигателя мощностью 30 кВт, данный агрегат может использоваться в закрытых промышленных блоках, а также на открытых площадках, при значительном диапазоне климатических условий (по температуре и влажности).

Универсальность данной техники, ее высокая надежность, производительность, ремонтопригодность приводят к тому, что конусные дробилки КСД-600 пользуются большой популярностью – они востребованы в горнодобывающей, рудной промышленности, в металлургии, химической промышленности, в строительстве (при ведении инженерных и дорожных работ), в некоторых других сферах народного хозяйства.

Перечень основный зачастей для тех.обслуживания и ремонта КСД-600 (СМ 561А, СМД 119 , ДРО 592).

Наименование ЧертежМасса,кг.СМ- 561АСМД- 119 ДРО-592
1.Конус дробящий   неподвижный 297-2-1-2-102972102107 111
2.Конус дробящий подвижный297-4-0-1-105920400180111
3.Корпус установочный297-2-3-0-102972300117,811
4.Корпус установочныйСМД-119А 02.1002721
5.Подпятник сферическийСМ561-5-0-8911
6.Подпятник сферический1059205001171
7.Воротник противопыльный297-5-0-3 (10297.05.003)2111
8.Колесо зубчатое297-6-0-1-102970600150111
9.Вал эксцентриковый297-6-0-3741
10.Вал эксцентриковыйСМД11904.00174,51
11.Вал эксцентриковый1059206001741
12.Втулка конусная верхняя297-6-0-25,311
13.Втулка конусная нижняя297-6-0-43,411
14.Втулка конусная105920600213,31
15.Шестерня коническаяСМ561-7-0-312,5111
16.Кожух297-9-3-0 СБ811
17.Конус несущий297-4-2-01631
18.Конус несущий10592042011451
19.Втулка верхняя297-1-0-210,511
20Втулка нижняя297-1-0-35,211
21.Втулка105920100219,81
22.РеменьС(В)-3350Т1,2888
23.Манжета 1.2-85х110-20.305.321.0040,12222
24.Подшипник2231619130w336,4111
25.Подшипник326177,4111
26.ПружинаСМ561-1-0-410,3202020
27.ТарелкаСМ561-1-4-1-105610104115444
28.Шкив10297070041751
29.Шкив электродвигателя297-0-0-44011
30.Шкив электродвигателя104880006-10371

Запчасти КСД – 600 от компании Прогресс-Снаб

Столь высокая востребованность КСД-600 приводит к тому, что менеджеры по закупкам промышленных компаний регулярно сталкиваются с необходимостью поиска “родных” комплектующих и запчастей для дробилки. Не секрет, что даже самое надежное и долговечное оборудование время от времени нуждается в ремонте или плановой замене изношенных узлов, блоков, особенно – если дробилка используется с высокой загрузкой, в постоянном режиме (в технологических линиях), в сложных климатических условиях.

Компания “Прогресс-Снаб” предлагает всем добывающим, промышленным, строительным организациям широкий ассортимент запчастей для конусной дробилки КСД-600. У нас Вы сможете приобрести все наиболее часто выходящие из строя, изнашивающиеся узлы, что поможет быстро ввести в строй оборудование, с максимальной скоростью и простотой проводить его текущее техническое обслуживание.

По вопросам закупок комплектующих для дробилок КСД-600 обращайтесь к нашим менеджерам. Всегда готовы дать консультации о продукции, а также обеспечить быструю отгрузку партий запчастей для Вашего производства. Звоните нам, ждем!


Тел.: 8 (351) 776-19-06


progress-snab.ru

Каталог запчастей КСД-600 (СМ-561А, СМД-119А)

Наименование Обозначение Масса, кг
Конус дробящий неподвижный 297-2-1-2/102972102 107
Конус дробящий подвижный 297-4-0-1/1059204001 80
Корпус установочный 297-2-3-0-102972300 117,8
Корпус установочный СМД-119А 02.100 272
Подпятник сферический СМ561-5-0-8 9
Подпятник сферический 1059205001 17
Воротник противопыльный 297-5-0-3 (10297.05.003) 2
Колесо зубчатое 297-6-0-1-1029706001 50
Вал эксцентриковый 297-6-0-3 74
Вал эксцентриковый СМД11904.001 74,5
Вал эксцентриковый 1059206001 74
Втулка конусная верхняя 297-6-0-2 5,3
Втулка конусная нижняя 297-6-0-4 3,4
Втулка конусная 1059206002 13,3
Шестерня коническая СМ561-7-0-3 12,5
Кожух 297-9-3-0 СБ 8
Конус несущий 297-4-2-0 163
Конус несущий 1059204201 145
Втулка верхняя 297-1-0-2 10,5
Втулка нижняя 297-1-0-3 5,2
Втулка 1059201002 19,8
Ремень С(В)-3350Т 1,2
Манжета 1.2-85х110-2 0.305.321.004 0,12
Подшипник 2231619130w33 6,4
Подшипник 32617 7,4
Пружина СМ561-1-0-4 10,3
Тарелка СМ561-1-4-1-1056101041 15
Шкив 1029707004 175
Шкив электродвигателя 297-0-0-4 40
Шкив электродвигателя 104880006-10 37

talion66.ru

Конусная дробилка КСД-600 – Конусные дробилки

Дробилка КСД-600 имеет высокую производительность и оптимальную конструкцию, эта дробилка очень компактная и имеет вес всего 3тонны.

Дробилка дает возможность получать на выходе 20-40 кубометров щебня из самых разнообразных горных пород (песчаника и известняка, базальта и гранита, кварцитов и т.п), также дробилка рассчитана на непрерывный режим работы вторичного дробления материала рудных и нерудных материалов. Процесс дробление происходит постоянно, так же непрерывна и разгрузка, холостой ход у дробилки отсутствует.

Дробилка КСД-600 может эксплуатироваться как на открытых площадках с температурой воздуха от -40С до +40С, так и в производственных помещениях, эта конусная дробилка совсем неприхотлива к внешним условиям и может работать в любых климатических регионах.

Материал средней и высокой степени жескости, с размером куска до 90мм в диаметре, который подлежит дроблению может смело быть загружен в конусную дробилку КСД-600 для дальнейшего измельчения.

Дробильные установки марки КСД-600 используются в самых различных областях, дорожно-строительных работах, в черной и цветной металлургии, химической промышленности а также в народном хозяйстве.

Дробилка конусная по сравнению с другими дробилками имеет более сложный механизм дробления. Конусные дробилки можно разделить на несколько типов дробления: мелкого, среднего, и крупного дробления. Если производить сравнение материала на выходе с щековой дробилкой то у конусной материал на выходе имеет меньший процент содержания зерен лещадной формы. Максимальное качество фракции щебня позволяют иметь разные эксцентриковые механизмы и различные дробящие поверхности. Процесс дробления в конусной дробилки происходит дробящим конусом который находится внутри неподвижной конусной чаши и совершает круговое качание (гирационное движение). В том месте где происходит сближение конусов, материал разламывается изгибом и раздалбливается, и выпадает вниз при отходе конуса. Неподвижная конусная чаша установленна вершиной вниз на конусных дробилках крупного дробления, конус крутой и угол при вершине составляет 20градусов.

Дробильная чаша в конусных дробилках среднего и мелкого дробления устанавливается вершиной вверх, дробящий конус там пологий, угол при вершине около 100градусов, кольцевое разгрузочное кольцо имеет большую площадь.

Наименование  Четеж Масса,кг. СМ- 561А СМД- 119  ДРО-592
1. Конус дробящий неподвижный 297-2-1-2-102972102 107 1 1 1
2. Конус дробящий подвижный 297-4-0-1-1059204001 80 1 1 1
3. Корпус установочный 297-2-3-0-102972300 117,8 1 1
4. Корпус установочный СМД-119А 02.100 272 1
5. Подпятник сферический СМ561-5-0-8 9 1 1
6. Подпятник сферический 1059205001 17 1
7. Воротник противопыльный 297-5-0-3 (10297.05.003) 2 1 1 1
8. Колесо зубчатое 297-6-0-1-1029706001 50 1 1 1
9. Вал эксцентриковый 297-6-0-3 74 1
10. Вал эксцентриковый СМД11904.001 74,5 1
11. Вал эксцентриковый 1059206001 74 1
12. Втулка конусная верхняя 297-6-0-2 5,3 1 1
13. Втулка конусная нижняя 297-6-0-4 3,4 1 1
14. Втулка конусная 1059206002 13,3 1
15. Шестерня коническая СМ561-7-0-3 12,5 1 1 1
16. Кожух 297-9-3-0 СБ 8 1 1
17. Конус несущий 297-4-2-0 163 1
18. Конус несущий 1059204201 145 1
19. Втулка верхняя 297-1-0-2 10,5 1 1
20 Втулка нижняя 297-1-0-3 5,2 1 1
21. Втулка 1059201002 19,8 1
22. Ремень С(В)-3350Т 1,2 8 8 8
23. Манжета 1.2-85х110-2 0.305.321.004 0,12 2 2 2
24. Подшипник 2231619130w33 6,4 1 1 1
25. Подшипник 32617 7,4 1 1 1
26. Пружина СМ561-1-0-4 10,3 20 20 20
27. Тарелка СМ561-1-4-1-1056101041 15 4 4 4
28. Шкив 1029707004 175 1
29. Шкив электродвигателя 297-0-0-4 40 1 1
30. Шкив электродвигателя 104880006-10 37 1

Предыдущие статьи:

Похожие статьи:

Следующие статьи:


www.zrgo.ru

Запчасти КСД и КМД для конусных дробилок

Наименование Номер чертежа Вес, кг Материал Цена руб/шт

Дробилка КСД-600 (с м/о), СМД-119А

Конус дробящий подвижный КСД-600 297-4-0-1(П)
102972102
90 110Г13Л 22000
Конус дробящий неподвижный КСД-600 297-2-1-2
1059204001
110 110Г13Л 22000
Втулка эксцентриковая КСД-600 согласовывать   40х 82500
Подпятник сферический (нов. образца) 1059205001-01 18 бронза 33000
Втулка цилиндрическая (нов. образца) согласовывать   бронза 44000
Втулка коническая (нов.образца) согласовывать   бронза 28600
Подпятник сферический 1059205001 18,1 бронза 35000
Втулка цилиндрическая верхняя 297-1-0-2 10,5 бронза 18700
Втулка цилиндрическая нижняя 297-1-0-3 5,3 бронза 11000
Втулка коническая верхняя 297-6-0-2 5,5 бронза 14300
Втулка коническая нижняя 297-6-0-7 3,7 бронза 9900
Крепеж неподвижного конуса согласовывать 4 40х 4950
Гайка крепежа согласовывать 0,5 40х 700

Дробилка КМД-600

Конус дробящий подвижный КМД-600   90 110Г13Л 33000
Конус дробящий неподвижный КМД-600   110 110Г13Л 33000

Дробилка КИД-300

Конус дробящий подвижный КИД-300 139.ДР.03.018 20 110Г13Л 28900
Конус дробящий неподвижный КИД-300 139.ДР.10.101 25 110Г13Л 30400

Дробилка КИД-600

Конус дробящий неподвижный КИД-600 138ДР-А.04.001(Н) 130 110Г13Л 69000
Конус дробящий подвижный КИД-600 138ДР-А.03.001(П) 112 110Г13Л 71000

Дробилка КСД-900 (с м/о), СМД-120А

Конус дробящий неподвижный КСД-900 1051002003 340 110Г13Л 60000
Конус дробящий подвижный КСД-900 4844203002 295 110Г13Л 60000
Кожух дробящий (стакан) КСД-900 4844203003 26 35 ГЛ 27500
Подпятник сферический 4844204001 77 бронза 64900
Втулка цилиндрическая верхняя 305-1-0-2 34,7 бронза 38500
Втулка цилиндрическая нижняя 305-1-0-3 17 бронза 27500
Втулка коническая верхняя 305-6-0-3 18 бронза 28150
Втулка коническая нижняя 305-6-0-4 19 бронза 28150

Дробилка КМД-2200 (с м/о)

Броня конуса подвижная КМД 2200
1239.05.021 2900 110Г13Л По запросу
Броня неподвижная КМД 2200 1239.07.101 2900 110Г13Л По запросу
Броня конуса подвижная КМД 2200Т
1270.05.301 2850 110Г13Л По запросу
Броня неподвижная КМД 2200 1270.05.302 3100 110Г13Л По запросу
Броня конуса подвижная КМД 2200 1275.05.317 3000 110Г13Л По запросу
Броня неподвижная КМД 2200Т 1275.07.429 3150 110Г13Л По запросу

Дробилка КСД-2200 (с м/о)

Броня верхняя КСД 2200 1272.05.204 450 110Г13Л По запросу
Броня нижняя КСД 2200 1272.05.203 2550 110Г13Л По запросу
Броня неподвижная КСД 2200 1272.07.313 3100 110Г13Л По запросу
Броня неподвижная КСД 2200 1272.07.320 3500 110Г13Л По запросу
Броня неподвижная КСД 2200 1273.07.305 2550 110Г13Л По запросу
Броня подвижная КСД 2200 1275.05.301 3000 110Г13Л По запросу
Шестерня коническая КСД-2200 1275.02.314-1 425 34хн1м По запросу
Втулка коническая  1275.03.301-1СБ 310   190 000
Втулка цилиндрическая 1275.01.305СБ 481   225 000
Подпятник  1275.04.304СБ 485   225 000
Подпятник 1275.04.705СБ 410   220 000

Дробилка КСД-1750, КМД-1750 (с м/о)

Шестерня коническая КСД-1750 1275.02.310-1 150 34хн1м По запросу
Броня неподвижная КСД 1750Т 1279.07.301 2000 110Г13Л По запросу
Броня конуса подвижная КСД 1750 Гр/Т 1280.05.206 1650 110Г13Л По запросу
Броня неподвижная КСД 1750 Гр 1280.07.309 1950 110Г13Л По запросу
Броня неподвижная КМД 1750 Т 1277.07.316 1450 110Г13Л По запросу
Броня неподвижная КМД 1750 Гр

1278.07.301

1760 110Г13Л По запросу
Броня конуса подвижная КМД 1750 Гр/Т 1277.05.311 1600 110Г13Л По запросу
Втулка коническая 1277.03.301СБ 195   142 000
Втулка цилиндрическая  1277.01.303СБ 330   165 000
Втулка цилиндрическая 1277.01.201 390   327 000
Подпятник 1277.04.301СБ 230   147 000

Дробилка КСД-1200, КМД 1200 (с м/о)

Броня неподвижная КСД 1200 Т 1-79167 825 110Г13Л По запросу
Броня неподвижная КСД 1200 Гр 1-80524 760 110Г13Л По запросу
Броня конуса подвижная КСД 1200 Гр/Т 2-74254 720 110Г13Л По запросу
Броня неподвижная КМД 1200 Т 1-79169 720 110Г13Л По запросу
Броня неподвижная КМД 1200 Гр 1-79168 750 110Г13Л По запросу
Броня конуса подвижная КМД 1200 Гр/Т 2-74275 830 110Г13Л По запросу
Втулка коническая верхняя 2-125914 30   27 000
Втулка коническая нижняя 3-246446 20   19 000
Втулка цилиндрическая верхняя 3-212493 70   56 000
Втулка цилиндрическая нижняя 3-137609 30   27 000
Подпятник сферический 1-112909 80   78 000

Дробилка SANDVIK CH660 / SANDVIK H6800:1 Hydrocone

Вал+конус (в сборе) согласовывать 4800 40х 950000
Конус дробящий подвижный 07Р16 1160 110Г13Л 480000
Конус дробящий неподвижный 07Р17 1290 110Г13Л 540000

rosaural.ru

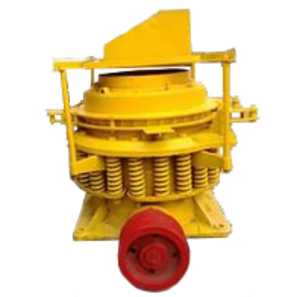

Запасные части на конусную дробилку КСД-600 (СМ-561А, СМД-119А)

Описание



Каталог запасных частей для конусной дробилки КСД-600 (СМ-561А, СМД-119А)



№ п/п Наименование изделия Номер изделия Единица изм. Вес, в кг. Марка стали, материал
Запасные части конусной дробилки КСД-600 (СМ-561А, СМД-119А)
1   Конус дробящий неподвижный с м/о комплект шт. 112 110Г13Л
2   Конус дробящий подвижный с м/о 3450.01.111 шт. 95 110Г13Л
3   Пружина 3450.02.011 шт. 10,3 Ст.60С2-3Б



Действующий перечень запчастей не является исчерпывающим.
В нем указаны те запчасти, которые Вы спрашиваете наиболее часто.
Наши реальные возможности по поставке запасных частей гораздо шире.
Звоните и спрашивайте. Мы с удовольствием ответим на все Ваши вопросы.

Характеристики

Характеристики не указаны. Для уточнения необходимых характеристик вы можете заказать обратный звонок.

Доставка

  • Доставка по России: По тарифам перевозчика
    Срок доставки товара: от 1 дня

Закажите Запасные части на конусную дробилку КСД-600 (СМ-561А, СМД-119А)

spslt.ru
