Фаркоп своими руками — чертежи, как сделать

Среди водителей, практикующих далёкие загородные путешествия, весьма актуальным является вопрос, как сделать прицепное устройство для автомобиля своими руками. В продаже можно найти уже готовые варианты на «классику» и на автомобили нового поколения, однако есть категория владельцев машин, которые предпочитают изготовить их самостоятельно.

Заводские изделия по ряду причин не всегда удовлетворяют требовательных пользователей. Иногда не удаётся найти удачную конструкцию, в ряде случаев у человека возникают собственные идеи, которые он хочет воплотить в жизнь, а некоторые предпочитают потратить время и силы, чтобы избежать лишних финансовых расходов.

В интернете без особого труда можно найти чертежи сцепных устройств для различных марок автомобилей и указания, как сварить и собрать конструкцию. Поройтесь на форумах и специализированных сайтах – и вы сможете выбрать стационарный, съёмный или быстросъёмный вариант под свою модель авто.

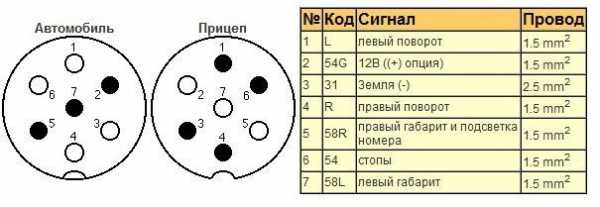

Блок согласования для фаркопа своими руками

Для владельцев современных моделей, оснащённых большим количеством электронной «начинки» и компьютерных систем контроля, кроме самого устройства, понадобится специальный смарт-коннектор. Он нужен для того, чтобы электрика машины не воспринимала подключение прицепа как аварийную ситуацию и не использовала экстренное отключение.

Фаркоп является незаменимым устройством для автолюбителей, которые ведут активный образ жизни, любят путешествия, то есть люди, которым приходится часто перевозить габаритные багажи

Дело в том, что фаркоп – это не просто крюк или задняя подножка, это устройство, которое кроме непосредственно сцепления, осуществляет подключение электрооборудования прицепа к бортовой сети авто. При этом включение каждого электрического прибора – это увеличение нагрузки на сеть авто, которое компьютерные системы контроля могут воспринимать как несанкционированное вторжение.

Блок согласования – это аппарат, который помогает грамотно распределить дополнительную нагрузку по схеме, понятной и приемлемой для электроники машины. Он помогает избежать аварийных отключений, перегрузок и других нештатных ситуаций.

Шар на фаркоп своими руками

Европейские сцепные устройства используют унифицированный шар 50 мм – это единый размер для любых марок авто и прицепов.

В Америке встречаются два вида размеров:

  • двухдюймовый;
  • 17/8 дюйма.

Практика показывает, что этот элемент лучше приобрести на авторынке уже готовый. Если не удалось найти подходящий размер, закажите его хорошему токарю – вручную выточить такую деталь не удастся.

Конструкция фаркопа крепится к транспортному средству при помощи специальной площадки

Велосипедный багажник на фаркоп своими руками

Те, кому приходится возить на автомобиле один или несколько велосипедов, стараются придумать максимально удобную конструкцию багажника для перевозки. Его можно установить на крыше машины, но такой вариант негативно отражается на аэродинамических свойствах транспорта.

Более интересен в плане комфорта велосипедный багажник в задней части автомобиля – он имеет специальный колпачок, который надевается на шар и упоры снизу. Если речь идёт об универсале с пятой задней дверью, можно установить систему типа «калитка» с замками – она позволяет откидывать багажник, чтобы получить доступ для открывания пятой двери.

В нынешнее время выбор подобных аксессуаров весьма разнообразный

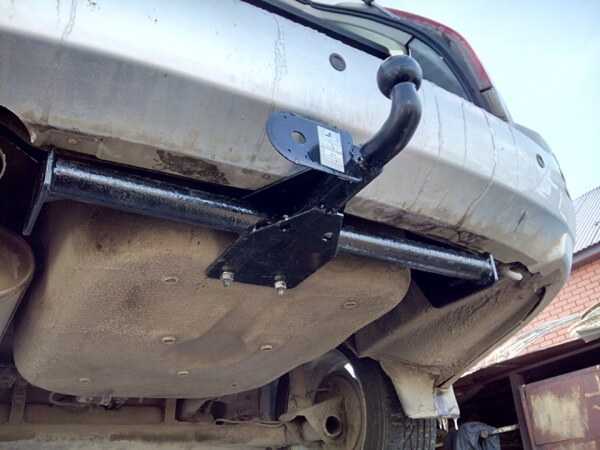

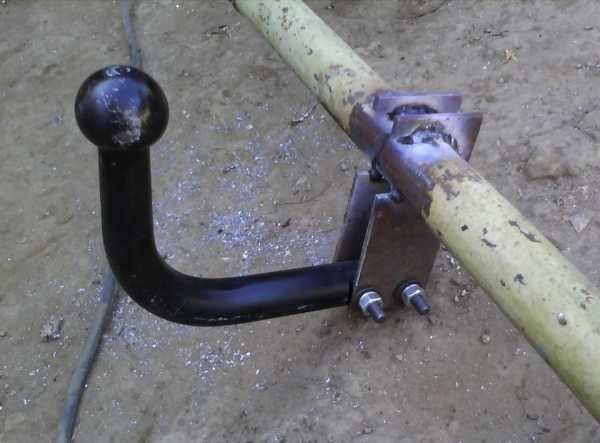

Прицепное устройство для прицепа своими руками

Сделать собственноручно прицепное устройство для легкового автомобиля можно при помощи болгарки и сварочного аппарата. Мы приводим основной алгоритм процесса изготовления:

  • демонтируйте задний бампер;
  • найдите отверстия, которые ведут внутрь пустот лонжеронов;
  • измерьте длину отрезка между найденными отверстиями;

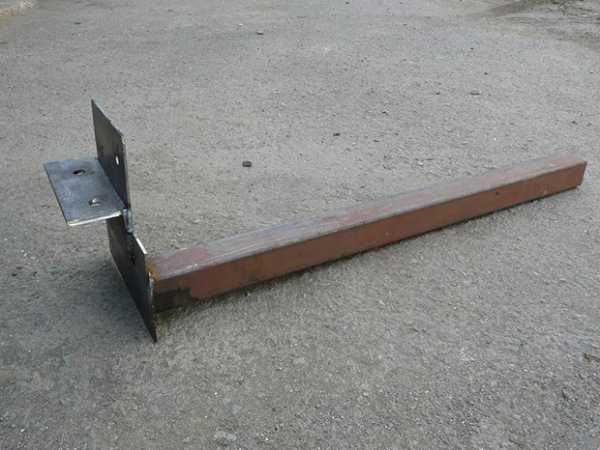

  • по полученной длине отрежьте участок стальной трубы 50х50 мм;
  • сделайте отметку на середине заготовки;
  • возьмите два куска листовой стали толщиной 5 мм размером 20х7 см и с краю каждой проделайте отверстия размером 5 см;
  • полосы посадите на трубу отверстиями и приварите – расстояние должно позволять поставить между ними сцепной крюк с шаром;
  • закрепите крюк гайками и болтами на 10;
  • далее переходим к работе над прикреплением к лонжеронам – на торцы наварите стальные полосы толщиной 5 мм и размером 30х7 см. Направление должно быть противоположным к крюку, а с кронштейном крюка должен получиться угол 900;
  • эти полосы вставьте в лонжероны;
Как правильно сделать самодельный фаркоп для своего автомобиля
  • в задних лонжеронах и вставленных пластинах высверлите отверстия диаметром 12 мм;
  • к ним приварите гайки того же размера;

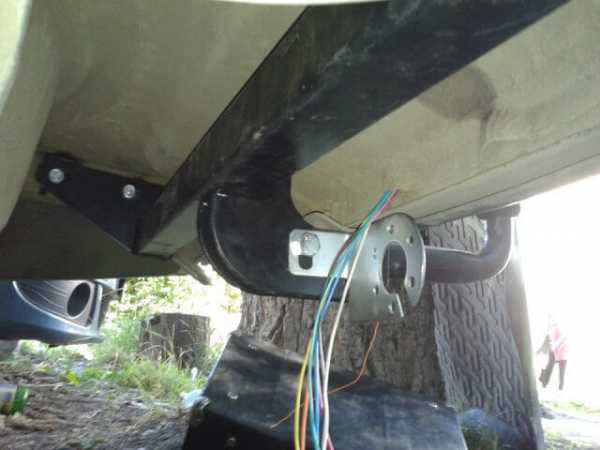

  • возьмите пластину толщиной 3 мм и разметьте отверстия под розетку, после чего просверлите их;
  • приварите пластину к кронштейну крюка, установите на неё розетку.

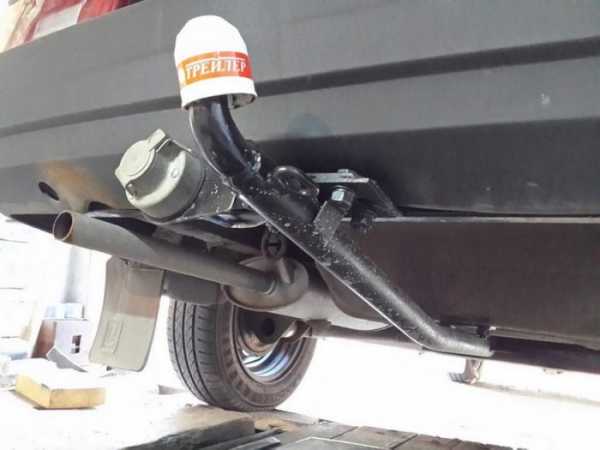

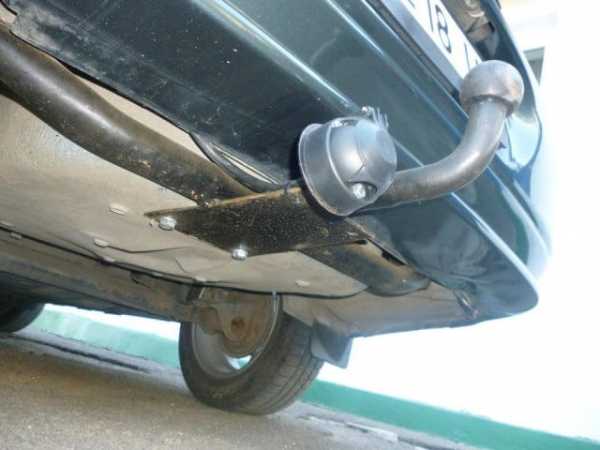

Изделие готово – можете устанавливать его и подключать к электросети машины.

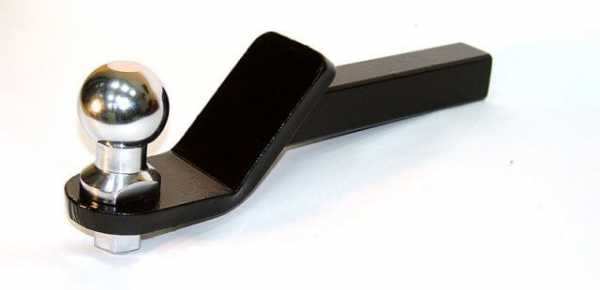

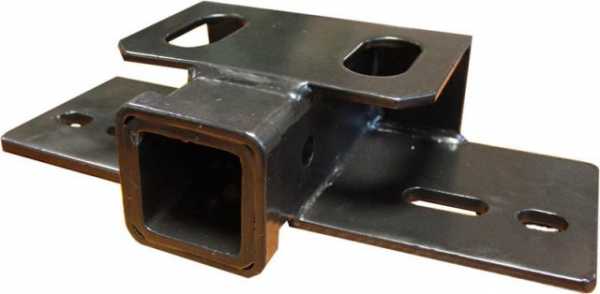

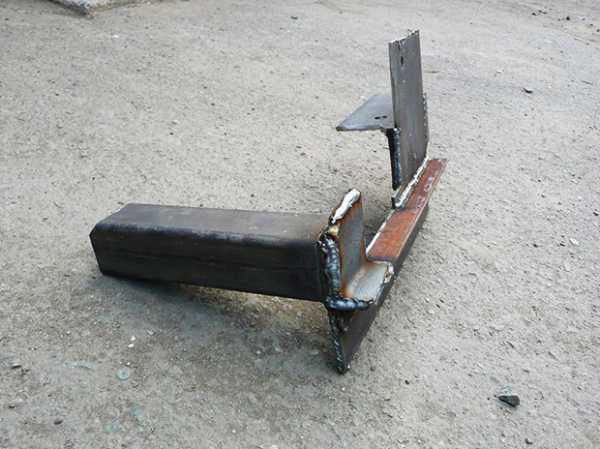

Фаркоп «квадрат» своими руками

Американский фаркоп отличается от европейского тем, что он сделан под квадрат, а не под шаровое сцепление. Вместо шарового сцепного крюка, там квадрат размерами 50х50 мм – ниже мы рассмотрим, как его можно сделать самостоятельно:

  • С 200-миллиметрового швеллера срежьте края, чтобы получилась пластина нужной длины – в ней просверлите отверстия под крепления на раму;
  • Для дополнительного крепежа по вертикали наварите уголок 50х50х4;
  • Расточите в раме те отверстия, которые уже есть – сквозь них просверлите ещё в верхней части;
Прочность конструкции позволяет возить полноценный прицеп
  • Внутрь рамы вставьте куски полудюймовой трубы, чтобы её не сплющивало при затягивании крепёжного болта;
  • В качестве горизонтального участка наварите полуметровые пластины толщиной по 8 мм и шириной по 10 см;
  • Из двух уголков 75х75х6 сделайте трубу и приварите к крепежам;
  • возьмите профильную трубу 60х60х4 длиной 20 см и наварите на рабочий торец полосу стали толщиной 4 мм и длиной 30 мм;
  • в силовой раме вырежьте под квадрат участок, поместите его туда. Приварите и усильте откосами;
  • далее понадобится просверлить отверстия под стопорный палец;
  • теперь можно переходить к шлифовке, шпатлеванию и грунтовке, после чего выполняется окрашивание – краска высохла, изделие готово.

Как крепится фаркоп

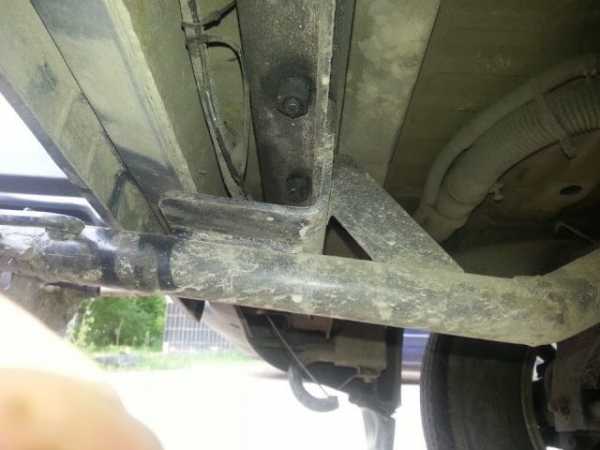

Крепится сцепное устройство к силовым частям кузова, но ни в коем случае не к бамперу – последний не в силах выдерживать нагрузки, связанные с перемещением прицепа.

Ниже мы подаём несколько примеров, куда крепится сцепное устройство в некоторых машинах.

На «Ниву»

Фаркоп на Ниву представляет собой конструкцию из сцепного шара, который ставится на автомобиль, и сцепной головки, которая ставится на дышло прицепа

На «Рено Логан»

Для автомобиля Рено Логан, используется самый простой тип конструкции

На ВАЗ 2109 и на ВАЗ 21099

Установка фаркопа является сложным процессом и предусматривает некоторые трудности

На ВАЗ 2110

На ВАЗ 2107

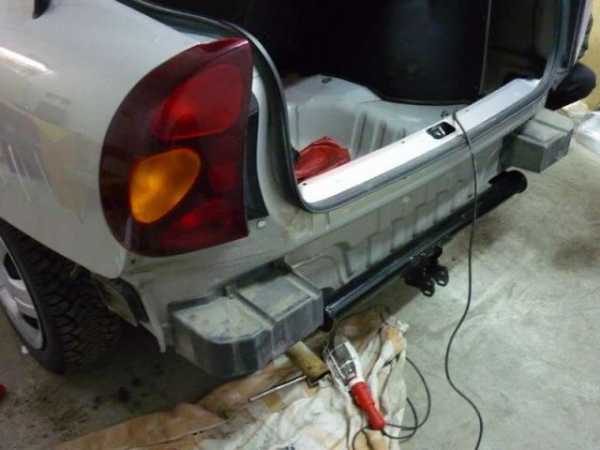

Фаркоп на «Ниву» своими руками

Теперь несколько слов о том, как изготовить своими руками сцепное устройство на «Ниву» – чертежи и общие рекомендации. На «Ниву» 21214 или другую классическую модель обычно устанавливают конструкции следующего рода:

Сборка и установка осуществляется по следующей схеме:

На «Шевроле Нива» схема выглядит следующим образом:

Кстати, подобный принцип используется и при установке на «Лачетти» универсал.

Фаркоп для «Логана» своими руками

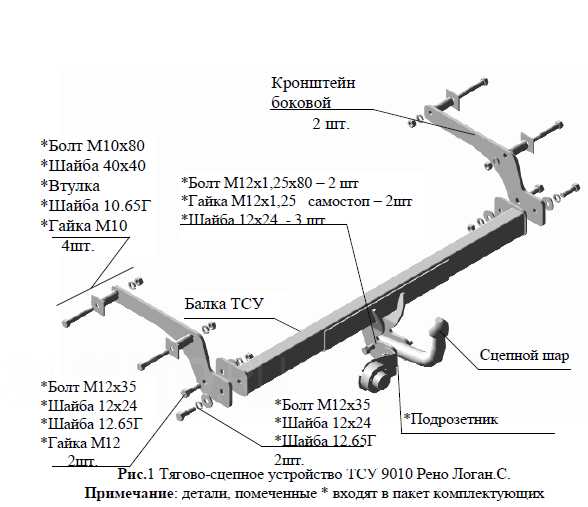

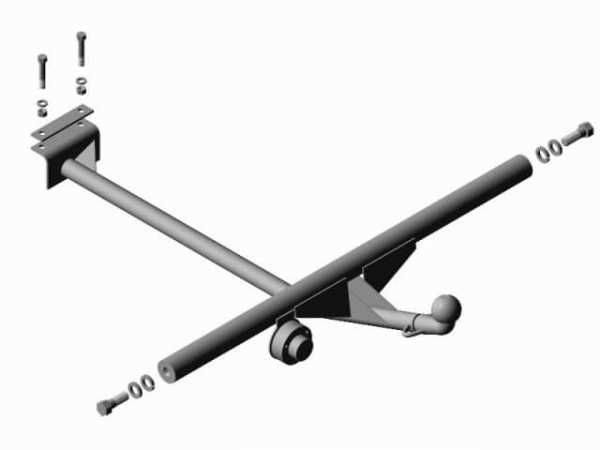

На картинке ниже приведено сцепное устройство для «Рено Логан»:

Для его изготовления понадобятся чертежи и размеры отдельных элементов:

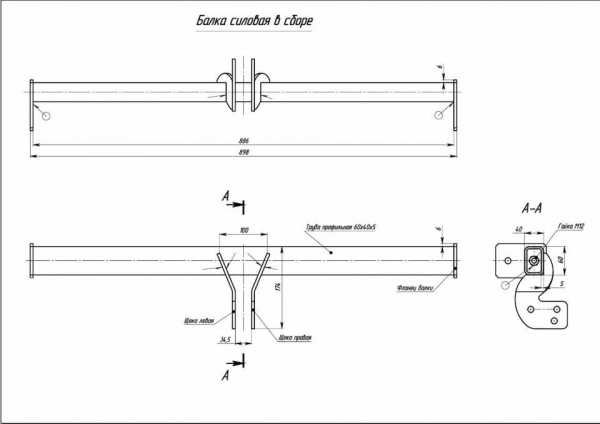

Силовая балка

Кронштейн сбоку

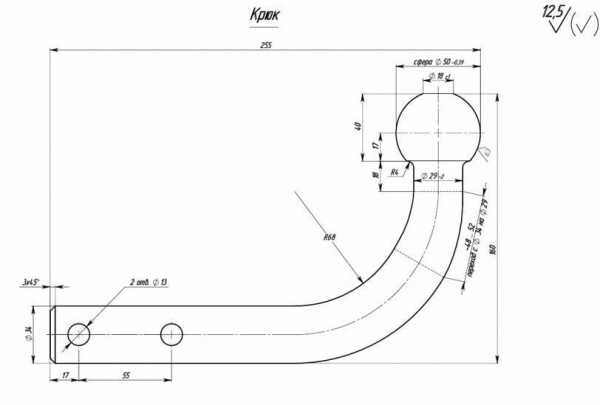

Крюк с шаром

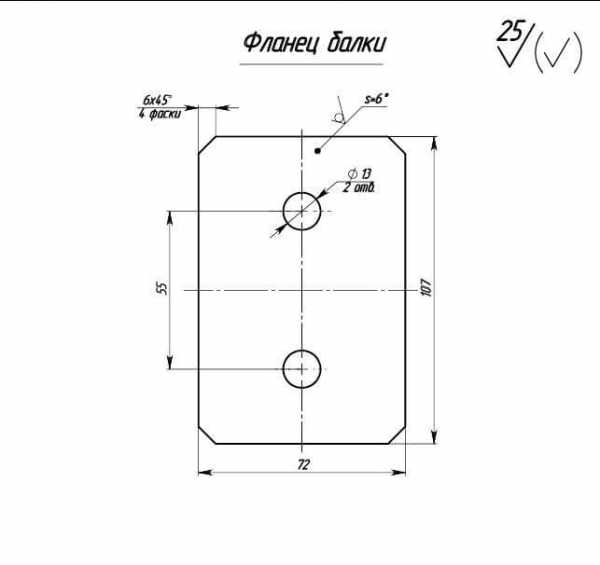

Фланец

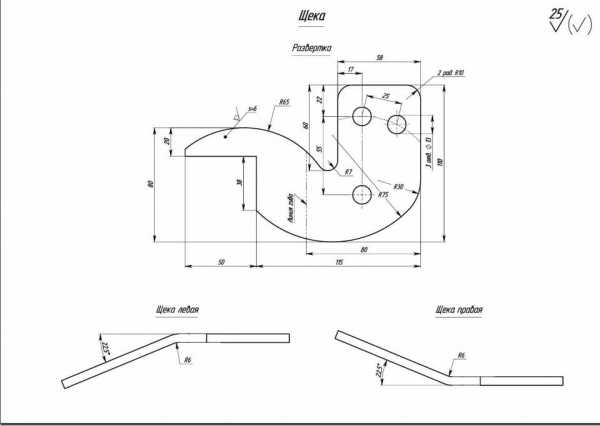

Правая и левая щёки

Установка выполняется в специальные технологические отверстия, предусмотренные производителем для этой цели – их понадобится освободить от заглушек и клейкой ленты.

Фаркоп на «Дастер» своими руками

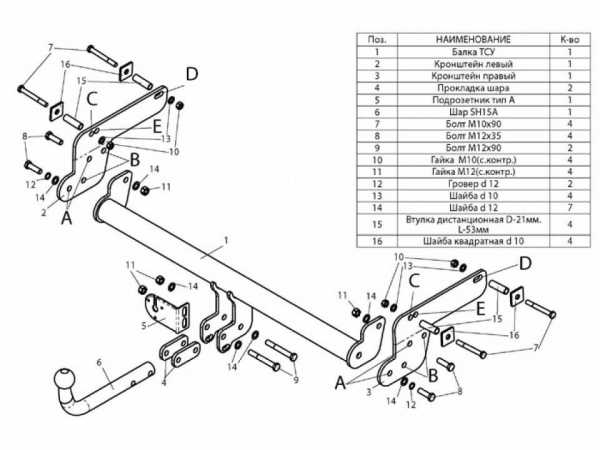

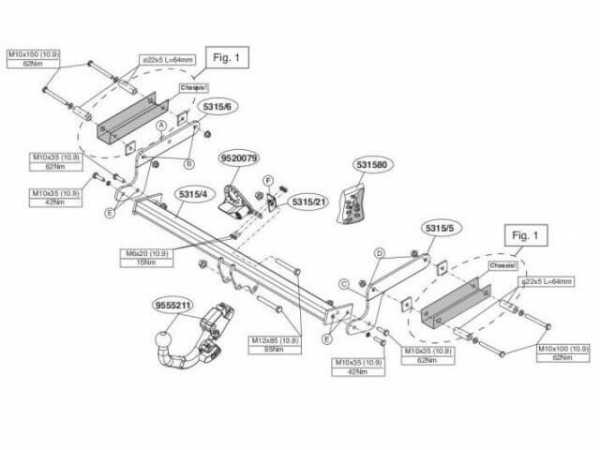

Ниже приводим вариант на «Дастер» – чертежи и схемы для самостоятельного изготовления и установки. На Дастер 2014 4 на 4 подойдёт следующий вариант:

Для самостоятельного производства понадобятся чертежи отдельных элементов на «Дастер» 4х4:

Фаркоп на «Нексию» своими руками

На «Дэу Нексия», на «Ланос» и на «ДЭУ Сенс» производитель не предусмотрел специальных посадочных мест для крепления сцепного устройства.  Поэтому придётся повозиться со сверлением дополнительных отверстий – установка выполняется на лонжероны и днище.

Фаркоп монтируется при помощи дрели и болтов

Устанавливаем фаркоп на «Рено Логан» своими руками

Установка сцепного устройства на «Логан», так же как на «Рено Дастер», «Сандеро Степвей» и «Флюенс», выполняется в технологические посадочные места, предусмотренные производителем. Поэтому, подыскивая в интернете чертежи или составляя собственный проект, проследите за тем, чтобы размеры крепёжных отверстий совпали с посадочными гнёздами в авто.

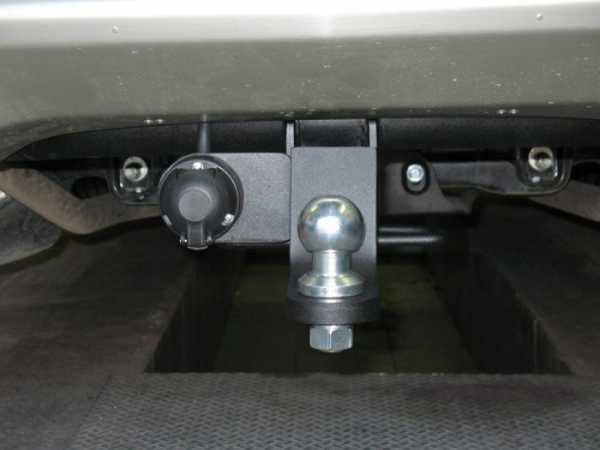

Прицепное устройство состоит из двух узлов — несущей рамы и соединительного механизма

Устанавливаем фаркоп на УАЗ своими руками

В продаже можно найти без особых проблем сцепные устройства для различных моделей УАЗ. Для тех, кто предпочитает изготовить их своими силами, не составит труда найти чертежи для УАЗ «буханка», на УАЗ 469, УАЗ «Хантер», УАЗ «Фермер» или «Патриот».

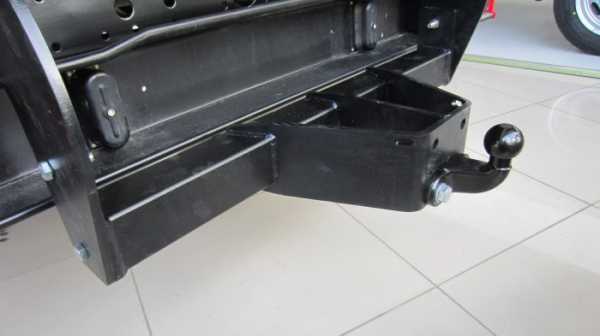

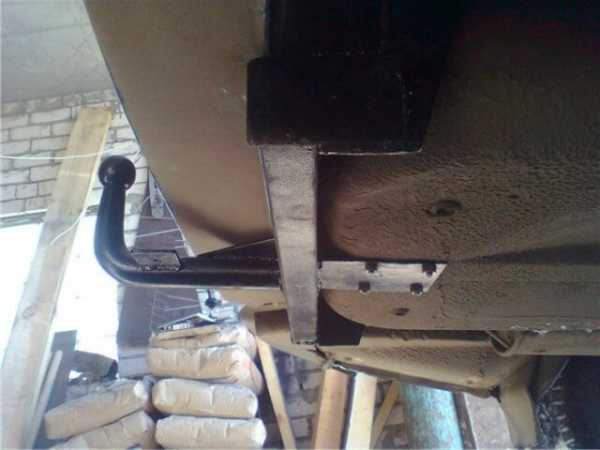

Ниже мы приводим несколько фото, как это может выглядеть.

Кроме подбора прицепа с требуемыми характеристиками, нужно приобрести или сделать своими руками фаркоп для УАЗ
Самый простой магазинный фаркоп состоит из крепежной основы с закрепленным на нее транспортировочным крюком с шариковым наконечником

Устанавливаем фаркоп на «Ховер» своими руками

Установка на «Грейт Вол Ховер» также не потребует сверления дополнительных посадочных мест – производитель их предусмотрел в раме. Однако возможно придётся слегка подрезать бампер.

Ниже приводим общий вид сцепного механизма для Ховера Н3 – лучше всего приобрести штатное изделие, размеры которого подходят к посадочным местам в машине.

В комплекте с изделием идут чертежи, которые наглядно демонстрируют алгоритм его установки на транспортное средство.

Ниже приводим фото съёмной конструкции для «Ховера» Н5 – размеры те же, что и для Н5.

Примеряйте фаркоп на то место, куда он будет установлен, т.е. к задней части кузова автомобиля

Устанавливаем фаркоп ВАЗ 2111 своими руками

Установка сцепного устройства на различные модели ВАЗ не составит труда – вместе с изделием в комплекте обязательно идут чертежи, которые помогут разобраться со всеми нюансами такой работы.

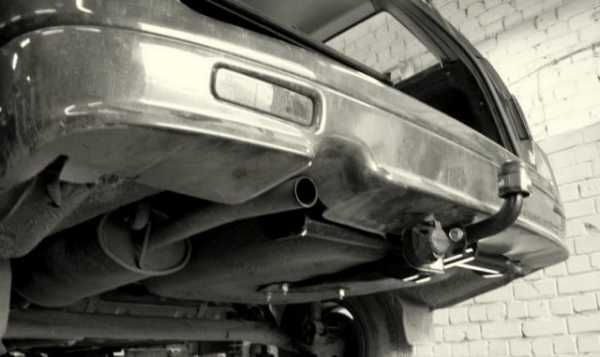

Ниже приводим фото автомобилей этой марки, чтобы показать наглядно, как на них становится сцепной механизм.

ВАЗ 2101

Делать это очень просто и не требует даже разборки автомобиля, так как прицепное крепится просто под бампером машины и выступает на несколько сантиметров за него

ВАЗ 2105, 2106, 2107

Самодельные фаркопы, сделанные руками самих автовладельцев могут быть опасны и ненадежны

ВАЗ 2109, 2199, 21099, 2110

Если Вы живете в частном доме или имеете дачу за городом, то рано или поздно Вы столкнетесь с необходимостью установки фаркопа на автомобиль Ваз 2109

ВАЗ 2112, 2114, 2115, 21213

Перед тем, как отправиться в специализированный магазин с целью приобрести тягово-сцепное устройство, выясните особенности конструкции задней части вашего автомобиля

okuzove.ru

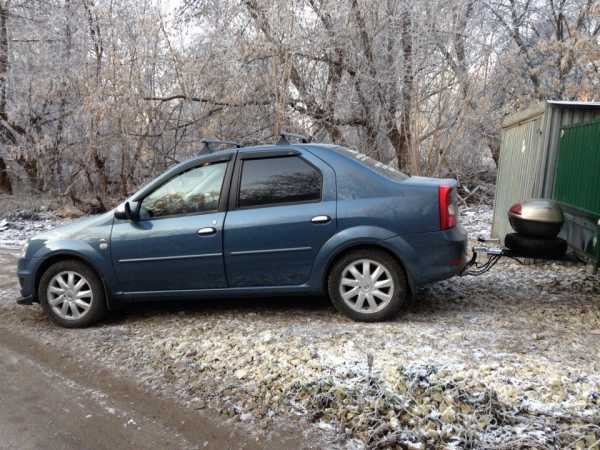

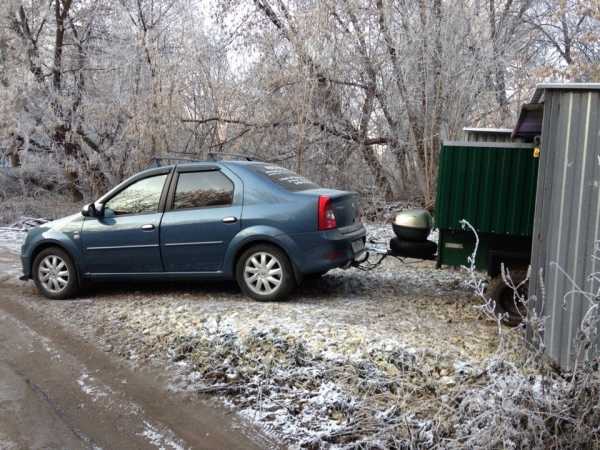

замена сцепной головки) — бортжурнал Renault Logan 2011 года на DRIVE2

на прицепе был сцепной замок старого образца, он одевался на шар фаркопа, зажимался, но был люфт при подъеме его вверх/вниз, поэтому при езде с прицепом на любых неровностях звуки удара сцепной головки о шар фаркопа переносились в салон машины)
на драйв2ру у нескольких пользователей с прицепами уточнил о стуках при езде с прицепом (у которого замок нового образца). оказалось, что у всех тишина при езде с прицепом.
поэтому решил найти сцепной замок на прицеп нового образца под круглое дышло на 60 мм.

в одном из магазинов автозапчастей был подходящий вариант, как раз под круглую трубу, крепится на два болта.

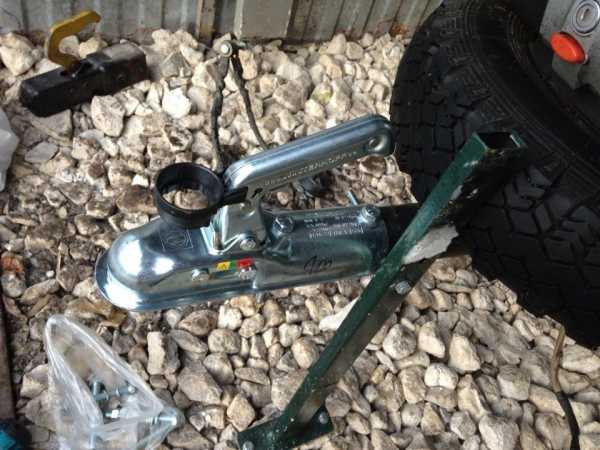

сначала снял старую головку с прицепа, она держалась на двух болтах, затем просверлил два отверстия для болтов и прикрутил новый замок)

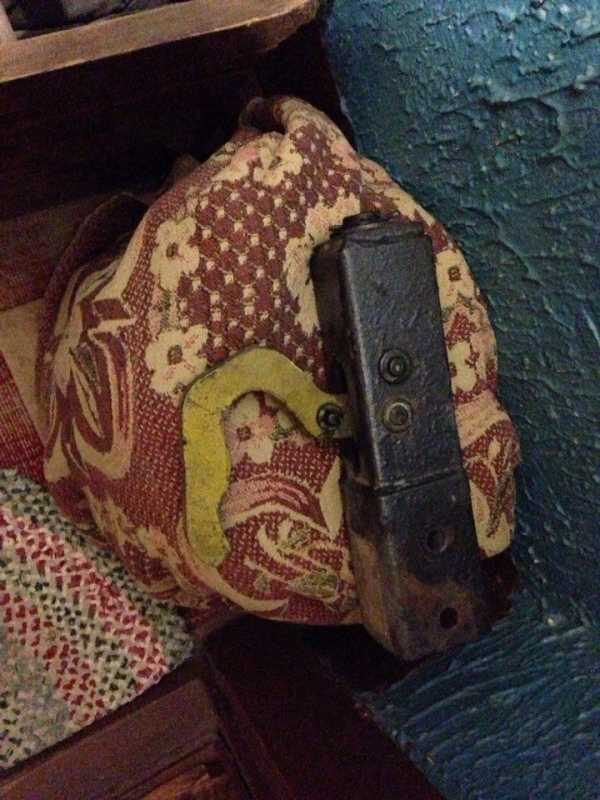

старая сцепная головка прицепа

крепил на два болта 10х100, хотел сначала на 12, но тяжелые вещи не вожу на прицепе, поэтому думаю и 10 мм болта хватит 🙂

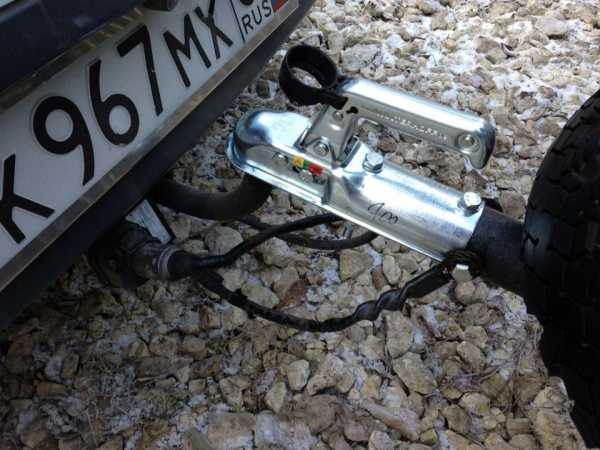

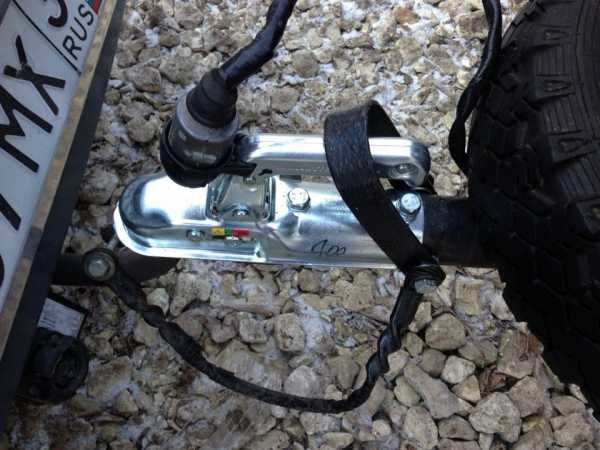

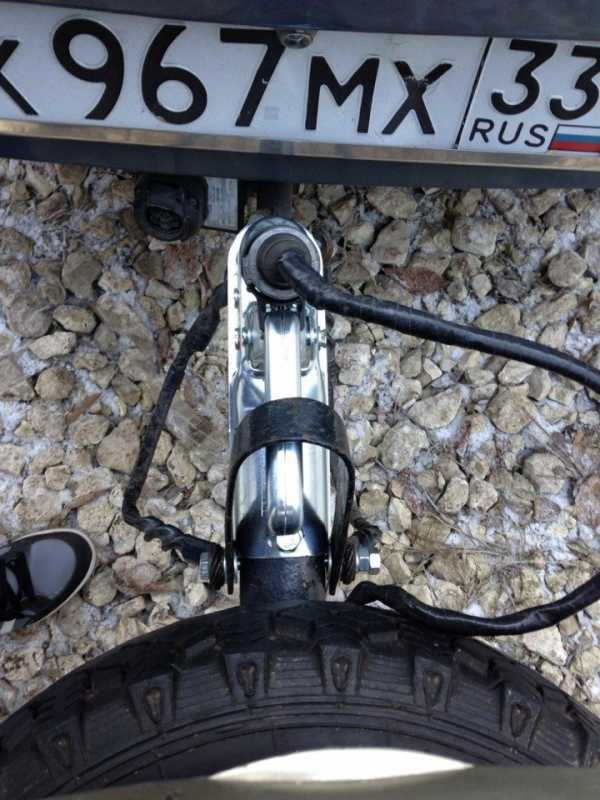

новая

на сцепной головке есть место для розетки, теперь она не болтается, а воткнута в специальную держалку)

подставка под розетку

затем решил в отверстие, куда вставлял подставку, приделать страховочные тросы, которые крепятся к фаркопу при езде и сюда же приделал защитную скобу, которую опускаю при езде на ручку замка, чтобы она не отходила (она и так не отходит, но лишним не будет))

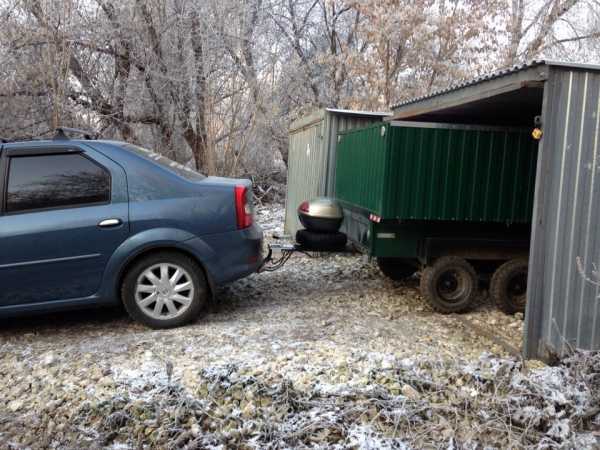

в итоге нет никаких посторонних стуков при езде с прицепом с новой сцепной головкой. на ямах слышны только легкие шумы металлочерепицы с бортов будки прицепа) сцепная головка крепится к шару и нет никаких люфтов, сидит крепко)
поэтому результат есть, стуки пропали, в салоне тишина 🙂

www.drive2.ru

когда без него не обойтись,как сделать самому

Содержание статьи:

Здравствуйте, дорогие читатели нашего сайта! Сегодня предлагаю поговорить про фаркоп своими руками. Рассмотрим основные нюансы такого решения, насколько оно рациональное и почему некоторые решаются собирать конструкцию для присоединения прицепа самостоятельно, а не покупают ее у проверенных производителей.

Тема фаркопа или тягово-сцепного устройства (ТСУ) очень актуальная среди множества автомобилистов. Не всем хватает возможностей багажного отсека, куда влезает слишком мало вещей.

Прицепы используются для разных целей. Нельзя сказать конкретно, где, когда, для чего и как часто может пригодиться автоприцеп. А тащить его за собой без наличия фаркопа невозможно.

Собирать или не собирать?

Предлагаю начать с определения такого понятия как самодельное прицепное устройство. Это крепление, аналогичное заводским изделиям, с помощью которого машина соединяется с прицепом. Тут все просто.

Как и в случае с ТСУ от производителей, самодельные конструкции могут иметь такие особенности:

  • стандартный сцепной шар;
  • вариант под американский квадрат;
  • предельную массу, которую способен тянуть фаркоп;
  • форму шара;
  • способы крепления к автомобилю и пр.

Если говорить о теории, то практически на любую машину можно своими руками собрать самодельное ТСУ:

  • на ВАЗ 2109;
  • на Ниву 2121
  • на Камри;
  • Шевроле Ланос;
  • Рено Логан;
  • Рено Дастер;
  • Лада Гранта;
  • Сузуки Гранд Витара;
  • Ховер Н3;
  • Дискавери 2 поколения;
  • Кайрон;
  • Субару Форестер;
  • Гольф 2 и пр.

Хотя практика показывает, что на дорогие машины самодельными ТСУ никто не злоупотребляет. Потому в основном их можно встретить на недорогих отечественных авто типа ВАЗ 2106, 2107, 2110, 2114, советской классике, Запорожцах и Москвичах.

Так почему они все делают сами? Все просто. Это вопрос банальной экономии. Ведь раньше можно было без особых страхов слепить ТСУ из первых попавшихся металлических отрезков и спокойно возить за собой прицеп. Экономия, и ничего более.

Но сейчас остро стоит вопрос регистрации ТСУ. В этом материале вы узнаете очень много полезной информации на этот счет. К примеру о том, как поступить, если установка фаркопа не была предусмотрена с завода и как вообще этот факт проверить.

Тем не менее продолжает активно обсуждаться тема о том, как сделать и установить ТСУ своими руками, приводятся разные фото, чертежи и пр.

Запомните одну важную вещь. Экономия на самостоятельной сборке мнимая. Заниматься изготовление ТСУ своими руками стоит только в исключительных случаях, когда представленный на рынке ассортимент вам категорически не подходит по объективным причинам.

Немного о самостоятельном изготовлении

Я категорически против сборки фаркопов и прицепов своими руками, поскольку они крайне редко соответствуют предъявляемым требованиям по качеству и безопасности к подобным конструкциям.

Но все же считаю правильным

pricep-vlg.ru

Замена сцепных головок и замковых устройств легковых прицепов

21.10.2014

Сцепная головка - один из важных элементов безопасности на легковом прицепе. Поэтому, она должна быть всегда в идеальном состоянии.

Есть три критерия по которым можно определить нужно менять сцепную головку или нет:

1. наличие люфта в соединении "замковое устройство - фаркоп"

2. наличие трещит или дефектов на замковом устройстве

3. прицеп с данным замковым устройством попадал в ДТП

Правила эксплуатации замковых устройств и сцепных головок:

1. Нельзя перегружать замковое устройство.

Все замковые устройства делятся по максимально допустимой нагрузке на них. Она бывает тяговая и вертикальная. На легковых прицепах с полной массой до 750 кг (категория ВУ "В"), как правило, устанавливают сцепные головки с максимальной нагрузкой: тяговой - 750 кг и вертикальной - 75 кг. На каждом конкретном прицепе максимальную нагрузку на замковое устройство устанавливает завод изготовитель прицепа, она указывается на шильдике прицепа, где выбит VIN номер. На прицепах с полной массой до 750 кг нормальной считается вертикальная нагрузка 10-20 кг. Ни в коем случае вертикальная нагрузка на замковое устройство не должна быть отрицательной, замок на такую работу не рассчитан и может отцепится. Поэтому, каждый раз при загрузке прицепа проверяйте вертикальную нагрузку, регулировать её нужно путём перемещения груза в прицепе.

Наш совет: Если Вы перегружаете прицеп, то для безопасности на прицеп нужно установить замковое устройство с большей допустимой тяговой и вертикальной нагрузкой.

2. Нужно смазывать замковое устройство.

Все замковые устройства легковых прицепов должны смазываться солидолом или литолом. Исключение: на некоторые легковых прицепах, имеющих замковые устройства с функцией стабилизации курсовой устойчивости, смазывать замковые устройства ЗАПРЕЩАЕТСЯ. Смазка на замковом устройстве и на шаре фаркопа должна быть чистой, без грязи и песка. Если там будет присутствовать песок, тогда он будет как наждачка тереть замок и шар, соответственно срок замены обоих элементов наступит раньше. По правилам, если шар имеет диаметр меньше чем 49,6 мм он должен быть заменён на шар, имеющий диаметр 50 мм.

Наш совет: Чтобы смазка на шаре фаркопа была чистой надевайте на шар колпак, когда автомобиль эксплуатируется без прицепа. Он также защитит ноги от загрязнения при разгрузке багажника. А колпак "Soft-Ball" дополнительно защитит Ваши ноги от ушибов. Он сделан из эластичной резины. Купить его можно у нас в магазине.

Также, в нашем магазине Вы всегда можете приобрести замковые устройства AL-KO и KNOTT на все марки легковых прицепов с полной массой от 750 кг до 3500 кг. Всегда в наличие есть сцепные головки с посадочными местами под трубу или квадратный профиль.

Друзья, Добро пожаловать в компанию "АРИВА"!

Все о нашей компании СМОТРЕТЬ


Просмотров: 11471

a-pricep.ru

Фаркоп своими руками. Материалы, схема конструкции.

У автовладельцев, живущих за городом или имеющих в собственности домик в деревне в качестве дачи, частенько возникает необходимость в перевозке объемных грузов. Те из них, кто еще не обзавелся прицепом для автомобиля, в большинстве своем, хотят сделать это. Несмотря на то что автомагазины сегодня предлагают широчайший ассортимент тягово-сцепных устройств, некоторым водителям иногда все-таки не удается найти прицепное для своей модели автомобиля либо цена его оказывается непомерно высока. Возможность сделать фаркоп своими руками приближают таких автолюбителей к исполнению желания перевозить крупногабаритные грузы на собственном прицепе.

Так как тягово-сцепное устройство (ТСУ) для автомобиля не может быть универсальным, подходящем для любой модели, то рассмотрим его изготовление на примере автомобиля Skoda Octavia Combi. Ниже мы опишем как сделать фаркоп для указанного авто.

Детали, материалы и инструменты для изготовления ТСУ

Чтобы изготовить фаркоп своими руками понадобится:

  • Сварочный аппарат.
  • Угловая шлифовальная машинка (болгарка). Отрезные и зачистные диски.
  • Защитные очки.
  • Дрель.
  • Сверла.
  • Стальной шар на крюке. Его диаметр зависит от изготовителя прицепа.

Прицепное устройство для прицепа, сделанного в Европе, должно иметь шар диаметром 50 мм. Шар для «американцев» бывает двух вариантов: диаметром 2″ то есть 50,8 мм, или 17/8″ что равно 53,975 мм. Для прицепа российского производства его диаметр ровно 50 мм как для европейца.

Крюк с шаром можно недорого купить на авторазборе, а если не удастся найти готовый, попробуйте заказать изделие токарю и загнуть под нужным углом.

Также необходимо иметь в наличии:

  • Отрезок стальной трубы сечением 50 × 50 мм длиною чуть больше полутора метров.
  • Две полосы листовой сталь толщиной 5 мм 300 × 70 мм и еще пара такой же толщиной размером 200 × 70 мм, а также фрагмент стального листа толщиной 2 мм размером приблизительно 120 × 120 мм для кронштейна под розетку.
  • Болт М 10 × 1,25 длиною 80 мм с гайкой ― 2 шт.
  • Болт М 12 × 1,25 длиною 50 мм с гайкой ― 6 шт.
  • Винты с гайками для крепления розетки (М 3 или М4 длиною около 40 мм).
  • Розетка.
  • Разноцветные многожильные медные изолированные провода, и ПХВ изолента.

Описание техпроцесса

  1. Снимите задний бампер автомобиля. Под креплением бампера находятся два отверстия открывающие полости внутри лонжеронов.
  2. Измерьте расстояние между наружными краями отверстий внутрь лонжеронов. Отрежьте от трубы часть длиною равной этому расстоянию.
  3. Отметьте середину, получившегося отрезка.
  4. На краях полос длиною 20 см прорежьте отверстия 5 × 5 см. Наденьте полосы отверстиями на середину трубы и приварите к ней на расстоянии, позволяющем, вставить между ними крюк с шаром. Если в крюке есть крепежные отверстия просверлите такие же в пластинах, соответственно им, и закрепите между ними крюк при помощи болтов с гайками на 10.

    Крепления фаркопа к лонжеронам

  5. К концам трубы приварите полосы длиною 30 см так чтобы они были направлены в сторону противоположную направлению крюка под прямым углом к его кронштейну.
  6. Вставьте, приваренные полосы внутрь лонжеронов.
  7. Просверлите снаружи в каждом заднем лонжероне автомобиля три отверстия диаметром 12,5 мм, так чтоб просверлить и вставленные пластины.
  8. Примерьте бампер крюк должен находиться достаточно низко, для того чтоб не мешать ему сесть на свое место и достаточно высоко, чтобы не задевать за дорогу во время движения.
  9. Снимите конструкцию, сверлом большего диаметра сделайте фаску с обеих сторон отверстий и приварите к пластинам гайки М 12 напротив каждого отверстия со стороны выхода сверла. Чтобы гайки не смещались во время сварки прикрутите их болтами.
  10. В пластине толщиной 3 мм сделайте необходимые для установки розетки отверстия: одно большое под контакты разъема и несколько маленьких для крепления. Приварите ее к кронштейну крюка параллельно трубе.
  11. Не забудьте сделать устройство для крепления страховочных цепочек. Как его делать определите сами, рассмотрев цепочки прицепа на предмет предполагаемого варианта фиксации.

После выполнения пункта № 11 вы, практически, сделали фаркоп своими руками. Вам осталось его только установить и подключить розетку к проводке автомобиля.

Полезные советы

  • Ввиду, того что поломка конструкции во время движения может натворить много бед. Избегайте сварки металла встык. Поэтому предпочтительней для крепления стальных полос к краям балки прорезать в них отверстия по размеру сечения трубы, надеть их на ее концы, а затем обварить.
  • Не работайте болгаркой без защитных очков, и не варите без маски: берегите глаза.
  • Если хотите окрасить новый фаркоп своими руками, то вначале, хорошенько подготовьте к покраске его поверхность. Для этого протравите ее любым средством, для преобразования ржавчины в состав которого входит ортофосфорная кислота. После чего прошлифуйте поверхность водостойкой наждачной бумагой, поливая ее водой для смывания отходов. Высушите узел обезжирьте растворителем для нитрокрасок или ацетоном, и покройте адгезионным грунтом из баллончика. Высушите грунт в соответствии с инструкцией. Прошлифуйте наждачной бумагой № 400 с водой чтобы поверхность после высыхания воды была равномерно матовой. Поверхность готова ― сушите, обезжиривайте спиртом или бензином Б-70 (растворителем свежий грунт размажется). Затем можно красить. После такой подготовки ваша краска будет держаться очень долго.

autolirika.ru

Как сделать фаркоп своими руками?

Заголовок

Сегодня мы поговорим о том, как сделать фаркоп своими руками. Фаркоп относится к тягово-сцепным устройствам, которые применяются при буксировании небольших автомобильных прицепов и трейлеров. Итак в представленной статье представлены ответы на такие довольно распространенные вопросы:

  • Что собой представляет фаркоп?

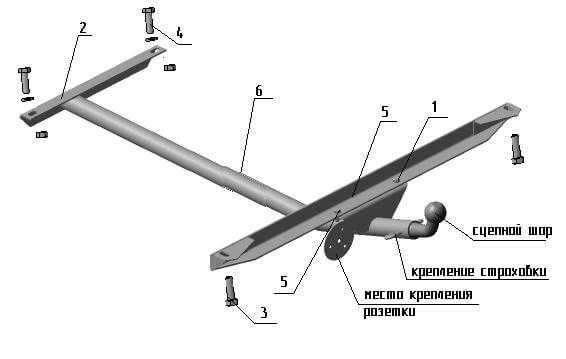

  • Как устроен фаркоп?
  • Как правильно сделать самодельный фаркоп для своего автомобиля?
  • Что необходимо для того чтобы установить фаркоп самостоятельно на транспортное средство?
  • Как правильно устанавливается фаркоп на транспортное средство?
  • Как правильно сцепить прицеп с транспортным средством?

Основная информация о тягово-сцепном устройстве

Фаркоп является незаменимым устройством для автолюбителей, которые ведут активный образ жизни, любят путешествия, то есть люди, которым приходится часто перевозить габаритные багажи, а для владельцев внедорожников фаркоп вообще является обязательным устройством. Конструкция фаркопа крепится к транспортному средству при помощи специальной площадки, на которой располагается розетка, имеющая несколько разъёмов.

Названия выводов семи контактных розеток:

  • Задний противотуманный фонарик;
  • Контактное заземление;
  • Правый поворот;
  • Левый поворот;
  • Стоп-сигналы;
  • Номерные подвески и левая сторона габаритов;
  • Номерные подвески и правая сторона габаритов.

Названия выводов розеток, которые устанавливаются на фаркопы для иномарки:

  • Контактное заземление;
  • Правый поворот;
  • Левый поворот;
  • Стоп-сигналы;
  • Номерные подвески и левая сторона габаритов;
  • Номерные подвески и правая сторона габаритов;
  • Задний противотуманный фонарик;
  • Задний ход;
  • 12 вольт с аккумуляторной батареи;
  • 12 вольт во время зажигания;
  • Заземление для девятого контакта;
  • Заземление для десятого контакта;
  • Сигнальный проводок.

Некоторые владельцы автомобилей считают, что фаркоп необходим для обеспечения защиты транспортного средства в случае возникновения аварийной ситуации. Они думают, что в случае аварии фаркоп принимает на себя определенную частичку силы удара по заднему бамперу. Но это мнение ошибочно, причем во многих странах мира передвижение с фаркопом без прицепа строго запрещается. Это связано с тем, что кузов транспортного средства повредится намного больше чем, если основной удар придется на фаркоп, а не на задний бампер. Поэтому идеальным вариантом будет, если фаркоп будет сниматься и снова устанавливаться. Таким образом, вы не будете ежедневно подвергать свой автомобиль опасности.

Самодельный фаркоп

Для самостоятельного изготовления фаркопа вам понадобится:

  • Дрель;
  • Болгарка;
  • Наждачка;
  • Шлифовальный круг;
  • Шарик с проушинами;
  • Сварочный аппарат;
  • Трубочка подходящего диаметра и длиной около двух метров.

Как правильно сделать самодельный фаркоп для своего автомобиля?

  1. Снимаем бампер;
  2. Отрезаем проушины;
  3. Проделываем отверстия при помощи дрели;

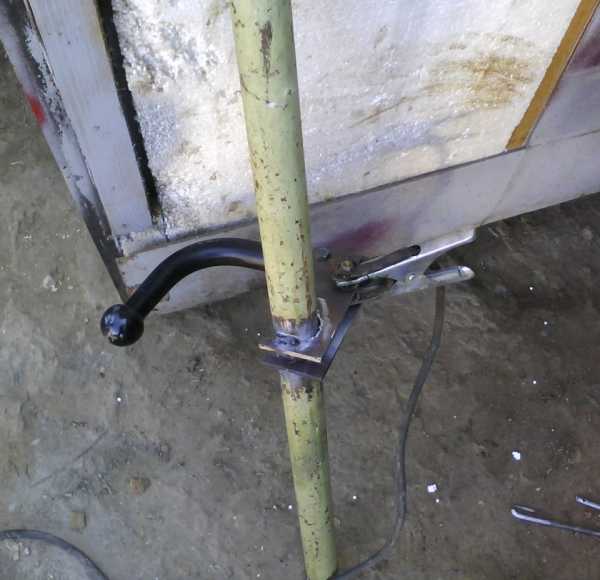

  4. С помощью сварочного аппарата сварите крепеж;
  5. Привариваем вторую трубку по центру, так чтоб они соединялись под прямым углом;
  6. Зачищаем шов и краешки трубок при помощи шлифовального круга и крупнозернистой наждачки;
  7. Прогрунтуйте изготовленную конструкцию;
  8. Покрасьте изготовленную конструкцию.

Для усиления лонжерона лучше всего установить небольшой уголочек с гаечками, таким образом вы изготовите съемный фаркоп. Питание фаркопа можно обеспечить при помощи фар, а розетку с помощью коннектора. Поздравляем вас вы изготовили фаркоп своими руками!

Установка фаркопа своими руками

Для установления фаркопа на авто вам понадобится домкрат или смотровая яма. Итак, как правильно установить фаркоп своими руками на автомобиль?

  1. Обесточиваем автомобиль;
  2. Достаем все из багажного отделения;
  3. Снимаем обивку и запаску;
  4. Помечаем места, на которых в будущем будет располагаться фаркоп;
  5. Закрепляем конструкцию тягово-сцепного устройства, для этого вам понадобятся хомуты, брусья и струбцины;
  6. Просверливаем отверстия для крепежа прицепного устройства, для этого вам нужно будет воспользоваться дрелью;
  7. С помощью болтиков, шайб и гаек произведите затяжку;

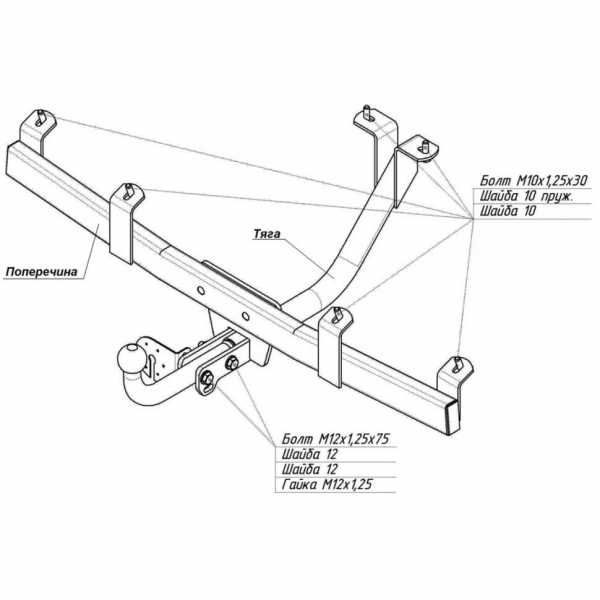

  8. Проделайте 2 добавочных отверстия с внутренней стороны багажного отделения и в нижней части лонжерона, для этого вам нужно будет воспользоваться усиливающими накладками. Благодаря такому креплению сцепление будет более надежное и частично снизит нагрузку с кузова транспортного средства.
  9. Вставляем болтики и надеваем усиливающие накладки с шайбами;
  10. Затягиваем болтики и шайбы при помощи ключа на 17;
  11. Находим отверстия в днище багажного отделения для соединения проводков с розеткой прицепного устройства. Если же вы не найдете такое отверстие, то просверлите его сами.
  12. Закрепите розетку на фаркопе;
  13. Протяните проводок через проделанное отверстие в багажном отделении и подключите его к розетке.

Процесс установления фаркопа на автомобиль полностью завершён, удачи вам в использовании!

Рекомендации по установлению фаркопа своими руками:

  1. Обработайте отверстия для крепления противокоррозийной жидкостью;
  2. Во время подключения розетки к проводки к автомобилю Фольксваген Поло седан пропаяйте и тщательно заизолируйте все скрепления;
  3. Щедро смажьте сцепляющий шарик пластичной смазкой;
  4. Закройте сцепной шарик специальным колпачком, благодаря этому вы сможете понизить налипание на него песка и пыли, а их скопление может привести к абразивному изнашиванию узлов сцепления и шарика. Также это не даст вам испачкаться при разгрузке и выгрузке багажного отделения транспортного средства. К тому же, колпачок можно изготовить самостоятельно, например, из теннисного мячика.

Алгоритм сцепления прицепа с транспортным средством:

  1. Открываем сцепляющую головку прицеп, для этого вам необходимо подтянуть ручки сцепления до щелчка. Оставляем ручку в поднятом состоянии до тех пор, пока захватывающая головка не будет полностью надета на шарик тягово-сцепного устройства транспортного средства.
  2. Опускаем сцепляющую головку на шарик тягово-сцепляющего устройства машины. Обратите внимание на то, что сцепляющая головка должна щелкнуть. Нажимаем на сцепляющую ручку головки еще раз, если она полностью опущена, то сцепление правильно защелкнуто.
  3. Закрепляем под сцепляющим шариком тросик привода аварийной тормозной системы.
  4. Снимаем переднюю стойку прицепа.
  5. Подключаем вилку электрического оборудования прицепа к розетке транспортного средства.
  6. Проверяем функционирование задних и передних фар, а также фонариков, освещающих номерные знаки.
  7. Проверяем надежность сцепления и функционирование узлов прицепа.

Вам понравилась статья? Она была полезной?

Да Нет

Похожие статьи:

autodont.ru

Как изготовить прицепное устройство. Установка фаркопа своими руками |

Перевозка крупногабаритных грузов всегда была проблемой для автомобилистов, переезд на новое место жительства или поездка на отдых всегда требует чего-то большего, чем обычный автомобильный багажник. Позволить себе покупку мини-грузовика может далеко не каждый, поэтому прекрасной альтернативой и достойным решением этого вопроса стал автомобильный прицеп. Однако купить прицеп — это только полдела, чтобы его использовать, нужен фаркоп или прицепное устройство, которое надежно фиксировало бы и удерживало прицеп.

Фаркоп – это прицепное устройство, используемое для сцепки автомобиля с прицепом для буксировки. Проще всего купить фаркоп, это избавит вас от необходимости его изготавливать, однако вместе с тем потребует от вас дополнительных расходов, которые не каждому "по карману". Есть также второй вариант: изготовить прицепное устройство своими руками, это менее затратный, однако более хлопотный способ стать обладателем фаркопа. В своей очередной статье я хочу рассказать о том, как сделать фаркоп своими руками и установить его на свой автомобиль, используя подручные средства и материалы.

Чтобы сделать фаркоп своими руками вам потребуется:

  1. Шар с проушинами, его можно приобрести на рынке или автомобильном шроте.
  2. Двухметровая труба подходящего диаметра.
  3. Переносной сварочный аппарат (сегодня такие есть почти в каждом гараже).
  4. Дрель.
  5. Болгарка и шлифовочный круг, наждачная бумага.

Изготовление прицепного своими руками — инструкция

1. Снимите бампер, затем отрежьте проушины и проделайте отверстия, используя дрель.

2. Используя сварочный аппарат, произведите сваривание крепления.

3. По центру трубы приварите вторую трубу таким образом, чтобы их соединение образовало прямой угол.

4. Теперь следует зачистить швы и края трубок шлифовочным кругом и крупной наждачкой.

5. Когда все готово можете приступать к грунтованию и покраске.

Для того чтобы усилить лонжерон рекомендую установить кусок уголка с гайками, в результате у вас получится своего рода съемный фаркоп. Питание прицепного устройства можно организовать через фару, а розетку через коннектор.

Вот в принципе и все, теперь можно сказать, что фаркоп своими руками — готов! Следующий этап — установка прицепного устройства своими руками. Крепление фаркопа будет у каждого свое, поэтому детально описывать то, как его делать я не буду, на фото все прекрасно видно. Установка фаркопа может иметь отличия, все зависит от модели, на которую вы устанавливаете прицепное, поэтому действовать, возможно, придется по ситуации.

Установка фаркопа своими руками

Чтобы установить прицепное устройство потребуется смотровая яма или подъемник.

  1. Прежде чем начинать, обесточьте автомобиль.
  2. Достаньте все из багажника, снимите обивку и снимите запаску.
  3. Приложите прицепное устройство к месту его крепления и пометьте места для крепежей. Закрепите конструкцию, используя струбцины, хомуты, бруски и т. д.
  4. Просверлите отверстия для крепления прицепного устройства, используя дрель.
  5. Затем все как всегда, возьмите болты, шайбы, гайки и произведите затяжку.
  6. Проделайте два дополнительных отверстий с внутренней стороны багажника, а также нижней части лонжерона, используя усиливающие накладки. Такое решение сделает крепление более надежным и снимет часть нагрузки с кузова.
  7. В отверстия вставьте болты и наденьте накладки с шайбами, после затяните все, используя ключ на "17-19".

Установка фаркопа — подключение питания

  1. Теперь необходимо найти отверстие в днище багажника для соединения провода с розеткой прицепа, если такого нет, его необходимо просверлить. Прежде чем добавить своему автомобилю новую "дырку", как следует подумайте, чтобы потом не пришлось делать еще, что совсем нежелательно.
  2. Розетку следует закрепить на фаркопе, потом через проделанное ранее отверстие в нижней части багажника, нужно протянуть провод и подключить его к розетке.

Вот и все, установка фаркопа своими руками — завершена. Теперь вы по праву можете считать себя счастливым обладателем прицепного устройства, которое сделали своими руками. Всего вам доброго и удачи!

avtopulsar.ru
