Модернизация КПП ЮМЗ Ускоряем ЮМЗ-6 | Fermer.Ru – Фермер.Ру – Главный фермерский портал

Как говорится: всем хорош ЮМЗ но чего-то в нем не хватает…

Вот и в моем случае: не хватает коробки переключения передач!

Немножко осмотрев принцип работы самой КПП, родилась мысль “установить на первичный вал больше зубов, а на промежуточный меньше зубов”.

Немного пообщавшись с продавцами запчастей, выяснил для себя что КПП ЮМЗ уже есть модернизированная по заводскому!

В стандартном варианте:
-на первичном валу шестерня 19 зубов
-на вторичном валу шестерня 40 зубов

В модернизированном варианте:
-на первичном валу шестерня 21 зубов
-на вторичном валу шестерня 37 зубов

В не сложных подсчетах я брал 10 оборотов первичного вала и таким образом получил:
Сначала посчитал модернизацию:
21:37х10=5.68 оборотов пром вала
24:34х5.68=4.00 оборотов вторичного вала (хвостовика)
Далее нашел соответствие родным передачам (2я передача):
19:40х10=4.75 оборотов пром вала
27:32х4.75=4.00 оборотов вторичного вала (хвостовика)

Не хитрые подсчеты показывают что после переделки трактор ЮМЗ получит новый спектр передач!
Значит 1я и Задний ход будут по скорости как родная 2я передача, в место 5й будет 6я, а первой пониженной вовсе не станет…

Судя по своей работе, я первую пониженную включал только для прикола, она мне попросту не нужна!
Другое дело 6я скорость нужно каждый день!
Главные передачи в моей работе это вторая и задняя (особенно задняя) ток теперь все порядком шустрей!
Теперь первая и задняя в одну скорость что значительно ускоряет рабочий процесс, не маловажно и перегон к месту работы!

Каталожные номера шестерен взятых с КПП ЮМЗ-80
Вал первичный 45-1701324
Вал промежуточный 45-1701056

Для установки шестерни на первичный вал нужно изготовить опорную втулочку 55х41х7.

Думаю кому-то еще пригодится…
Могу с шестеренками помочь!

fermer.ru

Схема переключения передач на тракторе ЮМЗ

Для включения передачи на тракторе ЮМЗ устанавливают рычаг против соответствующего знака указателя, а затем наклоняют его в направлении указателя до отказа.

Защелка фиксирует положение рычага при выборе передачи, что уменьшает возможность ошибочного ее включения.

Для включения второй или четвертой передачи перемещают рычаг вправо до упора защелки в правый выступ фигурной поверхности стойки, а для включения третьей и пятой передач — влево до упора защелки в левый выступ.

Для включения первой передачи или передачи заднего хода перемещают рычаг вправо дальше, чем для включения второй или четвертой передач, преодолев сопротивление защелки, которая при этом заходит за правый выступ фигурной поверхности стойки сжимая пружину.

Переключение редуктора производят, переместив рычаг и защелку влево за выступ стойки.

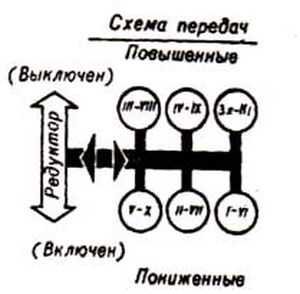

Схема переключения передач ЮМЗ

Передачи переключаются с помощью механизма переключения передач.

Основными деталями этого механизма являются:

1. четыре валика переключения с вилками,
2. упорами и фиксаторами,
3. кулиса и двухшарнирная колонка с рычагом.

Валики установлены в верхней части корпуса и имеют возможность передвигаться в продольном направлении. На валиках установлены вилки и упоры.

Вилки своими рожками входят в кольцевые проточки соответствующих кареток и могут благодаря этому передвигать их вдоль оси вторичного вала, не препятствуя вращению каретки.

Для перемещения валиков на вилке валика третьей и пятой передач, а также на упорах остальных трех валиков выполнены пазы, в которые заходит нижний конец рычага переключения передач.

Рычаг качается на оси, установленной в качалке, которая, в свою очередь, также может качаться на двух болтах, закрепленных в корпусе колонки переключения передач.

При поперечном перемещении рычага происходит выбор передачи, а при продольном — ее переключение.

Схема переключения передач на ЮМЗ 8070-8280

При выборе передачи рычаг, поворачиваясь вокруг оси, устанавливается в пазу вилки или упора одного из валиков.

При переключении передачи рычаг поворачивается вместе с качалкой вокруг болтов и передвигает валик переключения передач.

Для предотвращения возможности одновременного включения двух передач предусмотрена кулиса, четыре продольных прорези которые выполнены строго против валиков переключения. Это не дает возможности переместить рычаг для включения последующей передачи, не выключив предыдущую.

На валике переключения редуктора вместо вилки установлен поводок, который своим нижним концом вставлен в отверстие на промежуточном валике и

перемещает его в продольном направлении при перемещении основного валика.

На промежуточном валике установлены вилка для перемещения промежуточной шестерни и вилка для перемещения зубчатой муфты.

tractor-server.ru

Как улучшить, модернизировать КПП ЮМЗ 6 . Статьи компании «ООО «ДнепрАгроКом»»

     Как и что еще, можно добавить в трактор ЮМЗ?

        ЮМЗ 6 хороший трудяга, но выходят и более модифицированные ЮМЗ например ЮМЗ-80.

Все деталь по КПП ЮМЗ вы сможете приобрести перейдя по ссылке: https://d-yumz.com.ua/g5012316-kpp-yumz-korobka

        Так что посмотрев каталоги и  посмотрев много информации можно усовершенствовать и модернизировать коробку передач.

С чего начнем?

А с того что возьмём на первичный вал да и добавим зубьев, а с промежуточного уменьшим. Рассмотрим и увидим на примере и при сравнении шестерен. Мы занимаемся запчастями и у нас есть эти шестерни. Итак начнем сравнивать:

На обычном тракторе ЮМЗ 6

• 1-м вале 19 зубов
• 2-м вале 40 зубов

На модернизированный, ставим с трактора ЮМЗ 80

При стандартных подсчетах, мы берем 10 оборотов вала и из этого получаем:

При модернизации:

| 21/37*10=5,68 | обороты 1-го вала
| 24/34*5.68=4,00 | обороты 2-го вала | хвостовика |

И берем родную коробку КПП ЮМЗ 6

| 19/40х10=4.75 | обороты промежуточного вала

| 27/32х4.75=4.00 | обороты вторичного вала (хвостовика)

      При замене шестерен ЮМЗ-6 на более модифицированные ЮМЗ-80, получаем значительное улучшение.

      Это даст нам:

1. 1-я передача как 2-я
2. Увеличили скорость заднего хода
3. Пониженой передачей можно вообще не пользоваться
4. И у нас была 5, ею мы можем не пользоваться, ведь теперь 6 у нас и выключаться не будет

Что я скажу при переделке, то что значительно улучшилась скорость. 6-ю передачу мы включаем постоянно и работаем на ней. Пониженной мы пользоваться не будем. Трактор стает шустрее и резвее. Что улучшает и делает работу быстрее.

 Каталожные номера шестернен :

Вал первичный | 45-1701324 |
Вал промежуточный  | 45-1701056 |

Еще мы должны изготовить втулку 55х41х7.

Если нужны шестеренки КПП на сайте есть они, заказывайте и хорошей Вам работы.

d-yumz.com.ua

ЮМЗ-6: коробка передач | Подробно о тракторах и сельскохозяйственной технике

Коробка передач трактора ЮМЗ предназначена для изменения передаточных чисел трансмиссии — получения различных скоростей, а также изменения направления движения трактора.

Кроме того, коробка передач обеспечивает возможность работы дизеля при неподвижном тракторе и включенной муфте сцепления.

Конструкция

Коробка передач тракторов ЮМЗ-6КЛ и ЮМЗ-6КМ:

1. Механическая
2. Пятиступенчатая
3. Без прямой передачи
4. С тремя передвижными каретками и понижающим редуктором, удваивающим число передач.

В переднем отсеке общего корпуса коробки передач и заднего моста установлены:

1. Первичный
2. Вторичный
3. Промежуточный валы
4. Вал редуктора.

Вал редуктора смонтирован на приставном кронштейне, закрепленном с правой стороны корпуса. На шлицах первичного вала установлена и закреплена стяжным болтом ведущая шестерня постоянного зацепления.

Вал с шестерней вращается на двух роликовых подшипниках в стакане, установленном в расточках передней стенки и перегородки корпуса.

Наружные обоймы обоих подшипников зафиксированы с наружных торцов между разрезным пружинным кольцом, вставленным в кольцевую выточку стакана, и двумя прижимными пластинами, что

ограничивает осевое перемещение узла первичного вала.

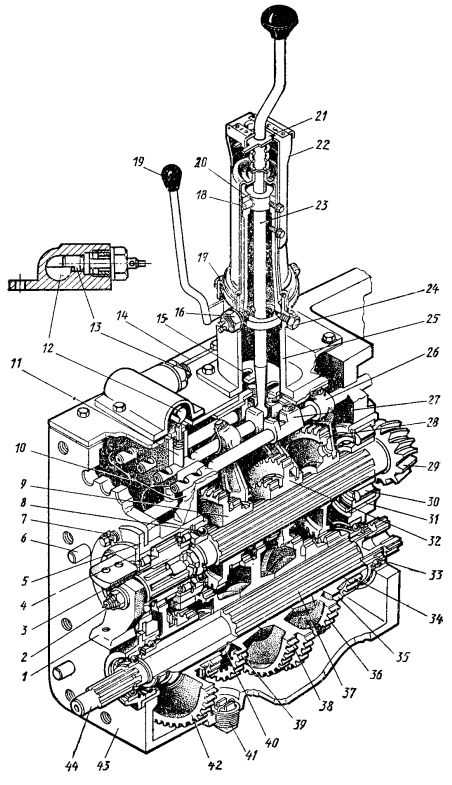

1 — первичный вал; 2 — стяжной болт; 3 — ведущая шестерня; 4 — прижимные пластины; 5 и 31 — стаканы; 6 — промежуточный валик; 7 — регулировочная прокладка; 8 — шарико-подшипник; 9 — шестерня включения второй и четвертой передач; 10 — валики переключения передач; 11 — фиксатор валика переключения; 12 — блокировочный валик; 13 — фиксатор блокировочного валика; 14 — тяга; 15 — кулиса; 16 — включатель; 17 — упор; 18 — ось; 19 — рычаг включения блокировки муфты привода ВОМ; 20 — качалка;

21 — подпружиненная защелка; 22 — стойка; 23 — рычаг переключения передач; 24 — болт; 25 — корпус колонки переключения передач; 26 — вилка; 27 — упор; 26 — шестерня включения первой передачи и передачи заднего хода; 29— вторичный вал; 30 — роликоподшипник; 32 — шестерня включения третьей и пятой передач; 33 — круглая гайка: 34 — ведущая шестерня заднего хода; 35 — ведущая шестерня первой передачи: 36 — ведущая шестерня третьей передачи; 37 — промежуточный вал; 38 — ведущая шестерня четвертой и пятой передач; 39 — ведущая шестерня второй передачи; 40 — упорное кольцо; 41 — пробка для слива масла; 42 — шестерня постоянного зацепления; 43 — корпус коробки передач; 44 — вал привода ВОМ.

Стакан одновременно служит гнездом шарикоподшипника, являющегося передней опорой вторичного вала, установленного соосно с первичным валом.

Между шарикоподшипником и пружинным кольцом установлено упорное кольцо, а подшипник зафиксирован в стакане стопорным кольцом, входящим двумя выступами одновременно в сквозные вырезы стакана и кольцевую канавку на наружной обойме подшипника.

Подшипник закреплен на шейке вторичного вала специальным болтом. Болт застопорен отгибной шайбой.

Стальные прокладки, установленные между корпусом и фланцем стакана, служат для регулирования положения ведущей шестерни главной передачи кпп юмз.

На фланце имеются два резьбовых отверстия, предназначенные для демонтажа стакана при разборке коробки передач.

Вторичный вал изготовлен как одно целое с ведущей шестерней главной передачи.

Сзади вторичный вал опирается на ролико-подшипник, установленный в стакане. Стакан размещен в расточке корпуса и зафиксирован в нем установочным винтом с контргайкой.

На вторичном валу на его шлицах установлены три передвижные каретки-шестерни, с помощью которых включается та или иная передача.

Шестерня, имеющая один зубчатый венец, предназначена для включения первой передачи и передачи заднего хода. Шестерня с двумя зубчатыми венцами предназначена для включения третьей и пятой передач, а шестерня — для включения второй и четвертой передач.

Каждая каретка на заднем конце ступицы имеет кольцевую проточку для вилки, с помощью которой передвигается каретка и включается передача. Положение кареток на валу в продольном направлении определяется положением вилок переключения.

Промежуточный вал кпп юмз — полый, вращается на двух шарикоподшипниках, установленных в нижней части корпуса.

На промежуточном валу установлены:

1. ведущая шестерня заднего хода
2. ведущая шестерня первой передачи
3. ведущая шестерня третьей передачи
4. двухвенцовая ведущая шестерня четвертой и пятой передач
5. ведущая шестерня второй передачи
6. промежуточная шестерня постоянного зацепления.

Причем ведущие шестерни всех передач установлены на шлицах вала, а промежуточная шестерня, имеющие бронзовую втулку, на цилиндрической поверхности вала.

Кроме того, шестерня имеет дополнительный зубчатый венец, соответствующий внутреннему зубчатому венцу шестерни, и кольцевую проточку на ступице для вилки, с помощью которой ее можно перемещать вдоль вала.

Все шестерни, установленные на шлицах промежуточного вала, плотно сжаты между упорным кольцом и задним подшипником вала круглой гайкой, которая стопорится отгибанием ее контровочного венца в паз вала.

Вал редуктора вращается в двух шарикоподшипниках, установленных в кронштейне.

На цилиндрической части вала установлена ведомая шестерня редуктора, которая вращается на нем на втулке из порошкового материала, а на шлицах вала — зубчатая муфта включения редуктора и ведущая шестерня.

Зубчатая муфта имеет кольцевую проточку для вилки переключения и может передвигаться вдоль вала.

При включении редуктора зубчатая муфта входит в зацепление с зубчатым венцом ступицы шестерни. Одновременно передвигается шестерня, и ее дополнительный зубчатый венец выходит из зацепления с внутренним венцом шестерни и вводится в зацепление с шестерней редуктора.

При работающем дизеле, включенной муфте сцепления и выключенной передаче вращение от коленчатого вала дизеля передается на первичный вал коробки передач, а от него через шестерню на промежуточную шестерню постоянного зацепления.

Если редуктор выключен, то дополнительный зубчатый венец шестерни находится в зацеплении с внутренним зубчатым венцом шестерни, и промежуточный вал вместе с сидящими на его шлицах шестернями также получает вращение.

Если же редуктор включен, вращение на промежуточный вал от шестерни передается через шестерню, введенную с ней в зацепление зубчатую муфту, вал, шестерню редуктора и находящийся с ней в постоянном зацеплении венец четвертой передачи шестерни.

Для включения той или иной передачи необходимо выключить сцепление, дать остановиться продолжающему вращаться по инерции промежуточному валу, передвинуть соответствующую каретку на вторичном валу и ввести ее венец в зацепление с соответствующим венцом шестерни промежуточного вала.

При включении передачи заднего хода шестерня получает вращение от шестерни через промежуточную шестерню, установленную на оси и вращающуюся в двух шарикоподшипниках.

В требуемом положении перемещаемые рычагом валики удерживаются фиксаторами.

Фиксаторы расположены в перегородке корпуса, в вертикальных отверстиях, находящихся непосредственно над валиками. Каждый фиксатор представляет собой цилиндрический стержень с хвостовиком прямоугольной формы.

Нижний конец фиксатора имеет форму клина. Этим концом фиксатор входит в один из трех клиновидных пазов, имеющихся на валике переключения.

Средний паз фиксирует валик в нейтральном положении, соответствующем выключенной передаче, а два крайних — определяют его в положениях, соответствующих включению шестерен при перемещении кареток вперед или назад.

Фиксаторы к валикам прижимаются пружинами, которые надеты на хвостовики фиксаторов и поджаты специальной планкой, притянутой к верхней площадке перегородки корпуса двумя болтами.

В средней части планки имеются четыре отверстия прямоугольной формы, через которые проходят хвостовики фиксаторов.

Вследствие прямоугольной формы отверстий в планке и концов хвостовиков, фиксаторы не проворачиваются. При наличии фиксаторов перемещение любого из валиков переключения становится возможным только тогда, когда фиксатор полностью выйдет из паза на валике, дополнительно сжав пружину.

Для уменьшения торцового износа зубьев, а также для исключения неполного включения шестерен и самовыключения их при работе в механизме переключения передач имеется блокирующее устройство.

Это устройство позволяет переключать передачи только при полностью выключенной главной муфте сцепления.

Блокирующее устройство выполнено следующим образом. На крышке коробки передач непосредственно над фиксаторами валиков переключения установлена крышка фиксаторов с блокировочным валиком.

Валик тягой связан с механизмом выключения муфты сцепления. На валике выфрезерован паз.

Когда муфта сцепления включена, валик оказывается повернутым так, что имеющийся на нем паз располагается сбоку фиксаторов. В таком положении переключение передач невозможно, так как фиксаторы, упираясь в блокировочный валик, не могут подняться а освободить валики переключения.

Они могут подняться только тогда, когда паз окажется над фиксаторами. В таком положении паз находится только с момента полного выключения главной муфты сцепления до полного выключения муфты привода ВОМ.

Для удобства переключения передач на качалке установлена стойка, а на рычаге — подпружиненная защелка.

В стойке выполнена прорезь, в которой перемещается рычаг при выборе передач, а на ее поверхности установлена табличка — указатель с обозначением передач.

Защелка передним концом фиксируется выступом стойки, а задним при перемещении рычага скользит по фигурной поверхности стойки.

Механизм блокировки

Для обеспечения безопасности на колонке переключения передач установлен механизм блокировки, предназначенный для исключения случаев пуска дизеля при включенной передаче.

Устройство состоит из:

1. Включателя, установленного на корпусе колонки переключения передач
2. Упора, установленного в качалке и действующего на включатель при перемещении качалки.

В нейтральном положении рычага переключения передач контакты включателя разомкнуты.

При включении передачи качалка наклоняется, шарик включателя выходит из выреза на упоре и замыкает контакты. При этом соединяется с «массой» обмотка трансформатора магнето пускового двигателя, и его пуск становится невозможным.

На тракторах ЮМЗ-6КМ вместо включателя установлен выключатель, контакты которого в нейтральном положении рычага переключения передач замкнуты.

При включении передачи контакты выключателя размыкаются и разрывают цепь включения стартера дизеля.

Положение включателя, обеспечивающее нормальную его работу, регулируется прокладками, устанавливаемыми на его корпус.

Детали коробки передач трактора ЮМЗ смазываются разбрызгиванием масла, находящегося в корпусе коробки передач и заднего моста.

Продукты изнашивания и другие металлические частицы оседают на магните пробки, закрывающей сливное отверстие в корпусе.

Tags: кппЮМЗ

tractor-server.ru

УАЗ 3962 БухаБус › Бортжурнал › Перебираем раздатку или почему выбивает пониженную. Продолжение

Снова я. Всем здравствовать.
Утром отправился менять деньги на запчасти.

Приехал в гараж, доразобрал и собирал с новой шестерней раздатку. делал не спеша, но хотел сегодня коробку\раздатку уже поставить хотя бы.

как говорится, найдите 10 отличий…

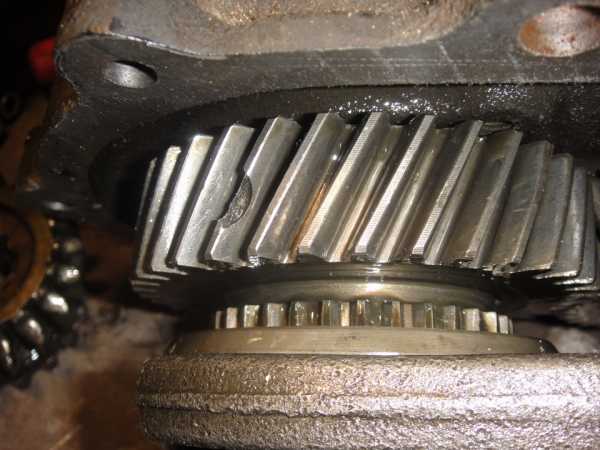

после вскрытия нашел еще отколотый зуб, не стал заморачиваться: менять из-за одного, думаю, не стоит

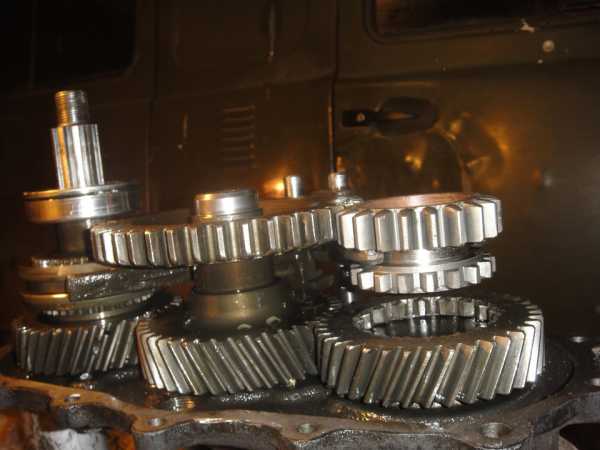

шестерня заняла свое законное место

Однако, планам сбыться было не суждено: Когда залил масло в коробку, опрокинул ее в сторону первичного вала, а с него масло поперло… снял крышку, насколько я понял — так быть и должно, но в горизонтальном положении масло не добирается до выхода в атмосферу — стекает через дренажное отверстие назад в корпус коробки. Однако, напряг другой момент:

Пятым местом чувствую, что так быть не должно, хотя и крышка вала достаточно его прижимает, но сам подшипник ходит в корпусе… снять быстро вал не получилось: по мурзилке на нем должна быть выемка, которая позволит вытащить его без снятия промежуточного, но таковой не нашел. Каким образом можно уплотнить подшипник в корпусе? Кроме старого дедовского способа с фольгой ничего на ум не приходит…

Цена вопроса: 3 300 ₽
