Устройство переднего моста МТЗ-82 - схема конструкции


Мини-трактор МТЗ-82 зарекомендовал себя как надежная, удобная в эксплуатации и доступная в ремонте модель. Устройство переднего моста МТЗ-82 обеспечивает функциональность модели за счет высокого дорожного просвета и вариативности ширины колеи. Для бесперебойной работы необходимо регулярное профилактическое обслуживание, ведь серьезные нагрузки могут привести к преждевременному износу и поломке переднего моста. В профилактике нуждается и задний мост, несмотря на меньшую степень нагрузки.

Конструкция ПВМ МТЗ-82

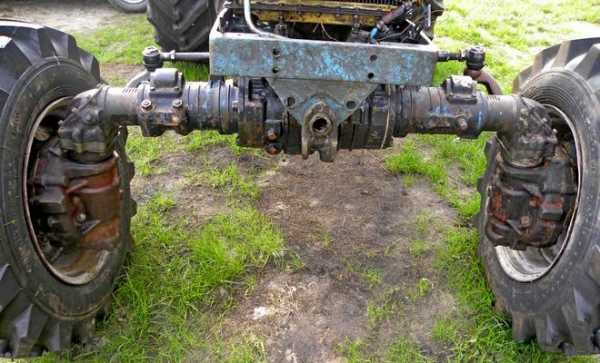

Передний мост МТЗ-82 обеспечивает передачу крутящего момента от двигателя на управляемые передние колеса. Механизм переднего моста составляют следующие детали:

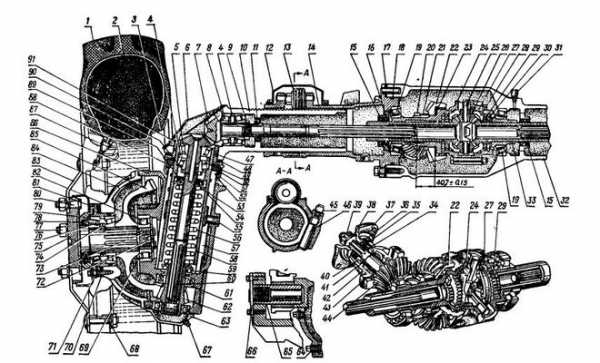

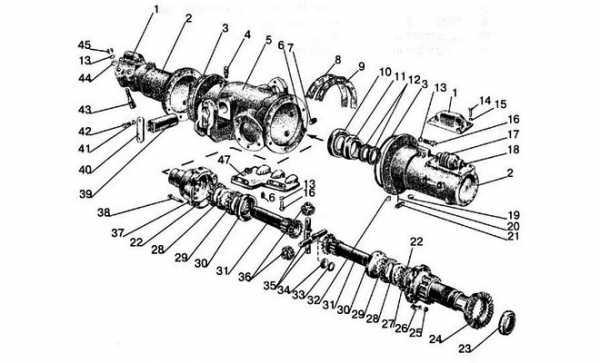

Устройство переднего моста МТЗ-82

  • главная центральная передача;
  • дифференциал повышенного трения;
  • колесные редукторы;
  • балочная конструкция.

Центральная передача включает в себя набор конических шестеренок со спиралевидными зубцами. Они увеличивают крутящий момент, обеспечивая требуемую мощность. Мощность регулируется рычагом включения.

В комплект дифференциала входит ось, ведомая и ведущая шестерни, два сателлита. Он оснащен механизмом автоматической самоблокировки при включении ПВМ в работу.

Колесные конические редукторы передают крутящий момент к ведущим колесам от дифференциала. Они через соединение телескопического типа контактируют с рукавами переднего моста. Телескопическое соединение делает возможной бесступенчатую регулировку колеи передних колес в тех же интервалах, что и задних. Шестерни редуктора конической формы значительно увеличивают угол поворота. От редукторного механизма зависит величина снижения радиуса разворота и значение клиренса.

К ПВМ крутящий момент от раздаточной коробки передается карданным приводом. В состав карданного привода входят промежуточный и передний карданные валы и промежуточная опора.

Центральная передача, привод ПВМ и дифференциал помещены внутри балки.

Сапун ПВМ МТЗ-82

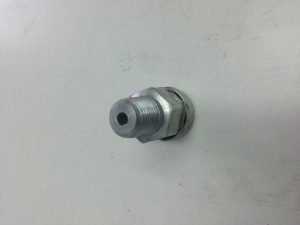

Сапун СУ 1/8-А

Конструкция переднего моста МТЗ-82 предусматривает фрикционный блок, в состав которого входят сапун и упор.

Функция сапуна – поддержание рабочего уровня давления в области главной передачи и балки. На переднем ведущем мосту МТЗ-82 сапун применяется с переходником. Используемый зажим имеет небольшие габариты. Прокладка помещается в центральной части редуктора. Сапун дополняется длинной трубкой, замыкающейся под редуктором. Над корпусом и под ним установлены подшипники. Стаканы помещаются под подшипниками.

Сапун СУ 1/8-А рассчитан на высокую нагрузку. Его корпус имеет надежную защиту. В состав сапуна входят три диска. Передающий момент на регулятор идет от вала. Под дисками использованы подкалки нарезного типа.

В верхней части детали размещены фиксируемые винтами широкие зажимы. Манжеты с переходниками закреплены на специальных прокладках из резины.

Необходима периодическая смазка детали.

Вертикальный вал ПВМ

Схема переднего моста трактора МТЗ-82 предусматривает ведущий редуктор. Непосредственно к редуктору прикрепляется вертикальный вал модели.

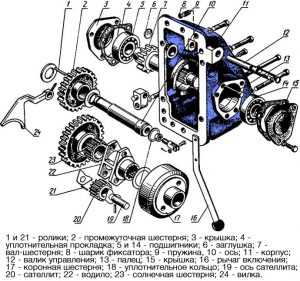

Устройство редуктора МТЗ-82

Вертикальный вал обеспечивает обороты шестерни, соединяясь с ней шлицевым хвостовиком. Эта конструкция, по утверждению специалистов, способна генерировать большие обороты. Толщина вала в его нижнем конце – 45 мм. Фланец модели предусматривает регулировочный переходник. Стакан подбирается небольшого размера. Уплотнитель под основанием вала не используется. В верхней части детали конструкцией предусмотрена накладка.

Если возникла необходимость самостоятельно снять вал, его можно отсоединить без съема редуктора, используя винтовой ключ. Трубку выворачивают вручную.

Если возникла необходимость осмотра, сначала проверяют переднюю ось. Необходимо периодически осматривать упорные ролики и фланец. Если на корпусе появилась трещина, требуется зачистка, а также смазка машинным маслом ходовых шестеренок. В тщательной периодической зачистке нуждается и фланец.

Фланцы ПВМ МТЗ-82

Фланец переднего моста МТЗ-82

Конструкция переднего моста МТЗ-82 предусматривает фланцевый механизм. Фланцы передают крутящий момент от вращающегося вала. Взаимодействие между фланцами осуществляется посредством переходников. Используется дифференциал проходного типа. Стаканы в процессе не используются.

В конструкцию верхней части фланцев входят специализированные шкворни. Уплотнители характеризуются небольшим диаметром. Ширина упоров — 22 мм.

При ремонте ПВМ диски отделяются последними. При необходимости обследования фланцев стакан со стойками нужно снять. Кольца регулировки отделяют вручную. Манжеты при разборке можно не трогать. Для откручивания передней части конструкции переходника понадобится ключ. Для отделения упора нужно слегка постучать молотком по краю.

После обследования проводится смазка и установка дисков в исходное положение.

Конструкция заднего моста

Устройство заднего моста МТЗ-82

Задний мост МТЗ передает крутящий момент от вторичного вала на задние, ведомые колеса. Его механизм смонтирован в чугунном корпусе. На передней панели корпуса размещена коробка передач, на задней панели – редуктор заднего вала, раздаточный элемент, опора для дополнительного оборудования, крепление для буксировки.

Главную редукторную передачу составляют две конические шестеренки со спиральным зубом. Ведущая шестерня монтируется на вторичном вале. Ведомая шестерня крепится к фланцу на дифференциале. Дифференциал соединяет ведомые колеса, расположенные на отдельных полуосях.

Продуманная и прочная конструкция мини-трактора МТЗ-82 является гарантией долгой и успешной работы. Но для этого необходимо соблюдать правила эксплуатации, регулярно проводить техобслуживание и своевременно заменять отработанные материалы и детали.

Видео по теме: Текущий ремонт переднего моста МТЗ-82


specnavigator.ru

ремонт, задний, схема, блокировка, бортовой

Многих фермеров интересует, что представляет собой передний мост МТЗ-82, устройство составляющих его узлов и деталей. Передний ведущий мост трактора, который выпускает Минский тракторный завод, предназначен для того, чтобы передавать направляющим передним колесам подвесной крутящий момент, полученный от силовой установки.

Что представляет собой передний мост МТЗ-82

Схема переднего моста включает такие приборы:

  1. Передачу.
  2. Передний дифференциал редуктора.
  3. Колесный редуктор.

Передний мост обеспечивает сельскохозяйственной технике наличие крупного дорожного просвета, а также возможность изменять величину колеи в зависимости от требований. Это позволяет водителю трактора использовать свою машину в качестве помощника при работе на любых сельскохозяйственных точках. МТЗ-1221 с такими приспособлениями, оснащающийся передним мостом, может взаимодействовать с любыми культурами и с легкостью лавировать между рядами и грядками.

Как и прочие важные элементы конструкции тракторов Беларус, передний мост нуждается в постоянном уходе и обслуживании, замене вышедших из строя деталей. Если своевременно не устраивать профилактику тракторных поломок и не проводить плановые ремонтные работы, придется делать уже капитальный ремонт переднего моста МТЗ, а это недешево. Особенно если учитывать, что стандартное обслуживание и устранение мелкой неисправности тракторист может сделать своими руками: сборка и разборка агрегата, его элементарная регулировка обычно не вызывают затруднений.

Для чего нужен передний мост и его устройство

Устройство переднего моста МТЗ-1221 мало чем отличается от данной конструкции других тракторов белорусского завода. Как говорилось ранее, назначение переднего ведущего моста МТЗ — передача крутящего момента на передние колеса от двигателя. Нужное усилие поступает к колесам, проходя через карданный вал. После этого сельскохозяйственная техника начинает ехать вперед, а колеса работают синхронно.

Если говорить подробнее, то устройство переднего моста можно описать следующим образом:

  • Центральная передача.
  • Балка, на которой закреплены основные элементы, или балочный мост.
  • Дифференциал, функция которого — блокировка редуктора.
  • Конические редукторы.

ПВМ сопряжен с опорным брусом полурамы, благодаря чему ему обеспечена некоторая подвижность. Подобная схема крепления получила условное название «полужесткая». Для того чтобы мост не раскачивался с сильной амплитудой, крышка и корпус оснащаются выступами, которые играют роль фиксаторов. Дифференциал и центральную передачу убирают при конструировании техники внутрь машины.

Устройство дифференциала, в свою очередь, можно разделить на две основные части, в которые входят следующие элементы конструкции:

  1. Сателлит — 4 штуки.
  2. Шестеренки, разделенные попарно.
  3. Оси.
  4. Блоки, оснащенные фрикционными дисками.
  5. Пара чаш.

Центральная передача представляет собой совокупность нескольких шестерен конической формы, которые предназначаются для передачи более активного крутящего момента. Именно благодаря этим составляющим на сельскохозяйственную машину передается нужная для движения мощность, которая нужна, чтобы двигался сам трактор и чтобы он «тащил» на себе навесное (или подвесное) приспособление.

Передний мост соединяется и с колесными редукторами — при помощи специальных рукавов и телескопического соединения. В тот момент, когда происходит включение переднего моста МТЗ-82, редуктора начинают смещаться. При помощи конических шестерен каждого редуктора в значительной степени расширяется угол, на который машина может разворачиваться. Это дает возможность осуществлять самую сложную сельскохозяйственную работу, дает ей больший дорожный просвет и сводит радиус разворота к минимальному значению.

Ремонт переднего и заднего мостов

Неисправности могут настигнуть любую технику, даже такую надежную, как трактор Минского завода. В основном они происходят из-за несвоевременного элементарного технического обслуживания, о котором речь пойдет несколько позднее, поэтому, если у вас что-то не включается, попробуйте вспомнить, как давно вы проводили техническое обслуживание, и понять, в чем может быть проблема. Как правило, большое количество проблем возникает из-за того, что трактор теряет часть смазки. Есть несколько способов выявления поломки и устранения подобной неполадки.

Если имело место возникновение следов смазки на конце карданного вала или на корпусе центральной передачи, то в машине необходимо поменять манжету главной шестеренки. Для этого трактористу придется осуществить демонтаж фланца карданного вала, убрав гайки. После этого снимают все крепежи и болты, которые находятся на блоке подшипников центральной передачи, и убирают центральную шестеренку. Только после выполнения всех этих действий можно убрать манжету и поменять ее на другой элемент.

Остатки масла внутри колесного обода свидетельствуют о том, что ось, на которой крепятся колеса трактора, нуждается в ремонте. Разбирать ось необходимо, ориентируясь на определенную схему. Во-первых, нужно демонтировать колесо и редуктор, отвечающий за конечную передачу. Во-вторых, надо открутить все болты, на которых держится радиальный подшипник. После этого убирается шестерня.

На тракторе имеется и задний мост, который играет роль задней полурамы. Именно из-за этого при обслуживании этого элемента конструкции возникают сложности и приходится делать ремонт заднего моста. Для того чтобы сделать ремонт заднего моста МТЗ-80, нужно выполнить ряд действий:

  1. Снять кабину и те составляющие сельскохозяйственной техники, которые не дают получить свободный доступ к устройству заднего моста.
  2. Отделить мост и переднюю полураму друг от друга и демонтировать колеса, находящиеся на задней оси.
  3. Полностью разобрать задний мост МТЗ и сделать необходимый ремонт или полную смену всех необходимых приборов.

Проделав необходимые манипуляции и собрав трактор, надо сделать стартовую прокатку оборудования. Это необходимо, чтобы понять, устранены ли все тракторные поломки. У вас все должно без проблем включаться. Если МТЗ работает без перебоев, можно считать, что ремонт выполнен успешно. Если же вас что-то не устраивает в работе колесных осей, задумайтесь о том, чтобы отдать машину в руки квалифицированных специалистов.

Техническое обслуживание переднего моста

Для того чтобы включение переднего моста МТЗ-1221 или установленного на МТЗ-82 оборудования происходило без нареканий, необходимо время от времени направлять сельскохозяйственную технику на плановый бортовой технический осмотр.

Как правило, обязательное техническое обслуживание включает слежение за количеством масла в тракторе, его периодическую смену, затягивание креплений или устранение мелких неполадок.

Своевременное техническое обслуживание и ликвидация возникшей небольшой неисправности позволят вам не ставить трактор на капитальный ремонт. Рассмотрим основные детали, на которые обращают внимание при техническом обслуживании трактора, в том числе когда нужно осмотреть передний мост МТЗ-82, устройство которого было обозначено выше.

Дифференциал и центральная передача располагаются в едином корпусе, поэтому рассматриваются в совокупности. При техническом осмотре необходимо проследить за уровнем масла, за тем, в каком состоянии находятся полуоси, отвечающие за фиксацию редукторов. Происходит проверка зазоров между осями. На этом этапе должен быть отрегулирован крепеж конструкции. При необходимости производятся снятие и замена необходимых деталей, которые уже пришли в негодность.

Колесные редукторы, в первую очередь, проверяются на уровень масла. Важно понимать, что эти детали постоянно трутся и могут быстро изнашиваться при недостаточном количестве смазки. Детали невозможно отремонтировать — если дойдет до поломки, придется установить полностью новый элемент.

Обратите внимание, что функционирование редуктора в любом случае будет сопряжено с большими нагрузками. Именно этим и обусловлен регулярный и тщательный осмотр данной составляющей трактора. Шестеренки, выполненные в форме конусов, не нужно регулировать. Такое действие может понадобиться только в том случае, если нужна полная смена всех элементов конструкции или их капитальный ремонт.

Центральная шестерня принимает на себя весь основной рабочий груз, поэтому с течением времени зубцы элемента становятся изношенными и расстояние между ними увеличивается. Если это происходит, велика вероятность, что колесный трактор сломается. Регулировка элемента проводится с помощью затяжки соединительной гайки, которая требуется, если фланец карданного вала можно сдвинуть рукой.

Конические шестеренки и подшипники тоже ремонтируют при помощи закрепления гайки. При этом при затягивании гайки ставим подшипники на нужное место, для этого постепенно поворачиваем их, пока они не встанут, куда нужно. Когда подшипники встанут на свои места, гайку нужно чуть-чуть ослабить. После того как работы будут окончены, устанавливаем крепеж в окончательное положение, используя керн.

В некоторых случаях, когда выбора нет, умельцы пытаются ставить на трактор ведущий мост с других агрегатов. Например, большой популярностью пользуется такой подход, как поставить мост ГАЗ 66 на МТЗ. Такой выбор объясняется, в первую очередь, тем, что такой элемент довольно доступен. Если даже он не завалялся у вас в гараже, найти его не очень сложно. Кроме того, мост ГАЗ 66 на МТЗ подходит если не идеально, то очень хорошо. Ответ на вопрос, как поставить мост от 66 на МТЗ, можно найти у мастеров.

specmahina.ru

Передний ведущий мост МТЗ-82: ремонт и схема

Сегодня мы рассмотрим комплект узлов и агрегатов трактора Беларус МТЗ-82 служащих опорой лобной его части – передний мост. Мы рассмотрим его схему и принцип работы, а также технические моменты его соединения. В конце статьи покажем на основные моменты ремонта и демонтажа переднего ведущего моста.

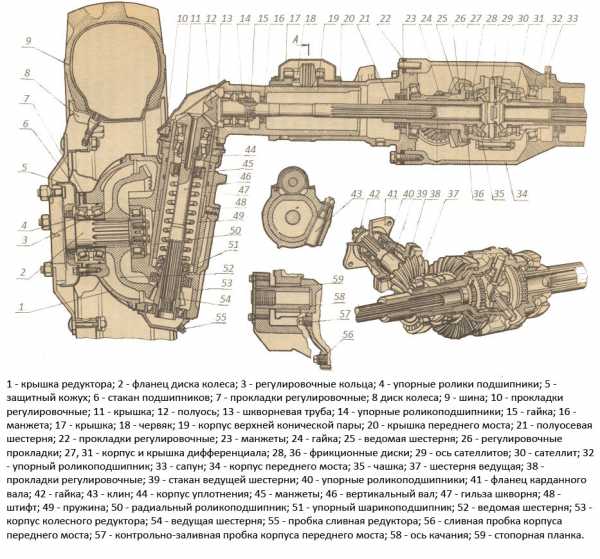

Устройство и схема переднего моста МТЗ-82

Данный механизм мы изучим полностью, но для начала необходимо полностью понять схему и устройства данного механизма. Для этого приведем его полную схему и дадим расшифровку деталей.

Главная задача переднего моста трактора Беларус МТЗ-82 – передача направляющим передним колесам крутящего момента от двигателя. Сам механизм состоит из: передачи, переднего дифференциала и колесного редуктора.

Конструкция передачи устроена из двух конических шестерен со спиральными зубьями. Ведущая шестерня (37) ставится на роликовый конический подшипник (40) в стакан (39). Ведомая (25) сажается в пояс корпуса дифференциала (27) и шлицы, с помощью гайки (24) производится её фиксирования от любых осевых перемещений.

Дифференциал переднего ведущего моста

В данной механизме используется самоблокирующий дифференциал повышенного трения. Крышка (31) и корпус (27) соединенный болтами, в них находятся полуосевые зубчатые колеса (21), сателлит (30, фрикционные диски ведомые (36) и ведущие (28). А также нажимные чашки (35).

Дифференциал цельно крепит две полуоси, а также исключает раздельную пробуксовку колес и значительно повышает тяговую силу трактора. При его включении происходит блокировка колес.
Усиление от осей проходит на сателлиты, которое передают буртовые чашки (35). В свою очередь из-за этого сжимаются фрикционные диски (26 и 36).

Блокировка дифференциала осуществляется с помощью силы трения.

Если сила трения в дисках (26 и 28) превышает стандартное отклонение в момент поворота, то происходит пробуксовка. Дифференциал переднего моста МТЗ-82 ставят в крышку (20) и корпус (34) на конические роликовые подшипники (32).

Дополнительно в систему ставят сапун (33), который поддерживает нормальное давление в полости дифференциала.

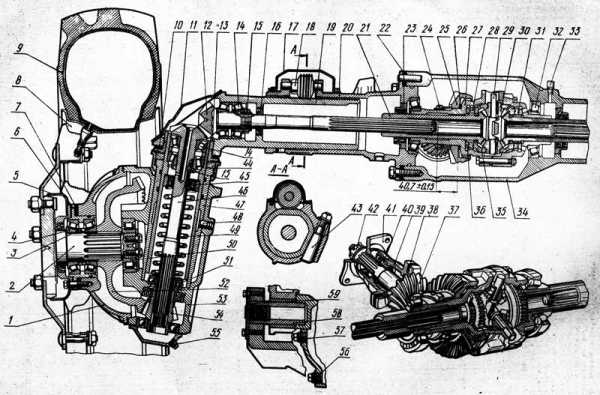

Как соединен передний мост трактора

При помощи полых осей (58) и бруса мост соединятся, в свою очередь полые оси обеспечивают качение передних колес и моста в поперечной плоскости. Стопорение осей от перемещения происходит с помощью планок (59).

В рукава крышки (20) и цельного корпуса (34) ставят механические редукторы конечных передач. Они состоят из пар конических зубчатых колес, которые служат шарнирами одинаковых угловых скоростей.

Шлицевые хвостовики с шестернями крепят полуось и вертикальный вал дифференциала. Сама же полуось трактора крепится на два конических подшипниках роликового типа (14), а вертикальный вал опирается на них же и его монтаж проходит в расточку трубы шкворня (13).Манжеты (16 и 45) вместе с паронитовой прокладкой уплотняют полость (19) по поверхности крышки.

Для трубы шкворня (13) опорой является витая цилиндрическая пружина (49). Сама же труба входит в гильзу (47), также она запрессована в редукторном корпусе (53) и застопорена штифтом.

Как передается крутящий момент

Сам процесс довольно прост для понимания, сначала происходит вращение фланца диска (2) на подшипнике роликового типа (50) и пары конических (4), которые запрессованы в стакан (6), который находится в расточке крышке (1).

Зубчатое колесо (52) и подшипник стопорятся с помощью двух болтов и шайбы от возможности перемещения по оси.
Уплотнение нижней конической пары осуществляется с помощью резинового кольца, которое ставиться в стакан (6), а также манжетной и паронитовой прокладкой по плоскости крышки корпуса (53).
К редукторному корпусу крепится поворотный рычаг с рулевыми тягами трапеции и кронштейном крыльев колес. Передача крутящего момента происходит на фланец диска (2) от полуосевого зубчатого колеса дифференциала (21), с помощью шестерни нижней и верхней конической пары.

Ремонт переднего ведущего моста МТЗ-82

Ремонт мы рассмотрим в несколько этапов в зависимости от тех признаков. Которые могут наблюдается. Каждый этап будет иллюстрирован подробными картинками.

Если на фланце карданного вала и корпусе главной передачи появились следы смазки, это первый признак что будет теряться потеря эластичности и будет разрушатся манжет главного зубчатого колеса.
Для этого следует заменить манжет и отсоединить карданный вал. Сначала отворачиваем корончатую гайку и снимаем фланец кардана. Далее отворачиваем болты крепления стакана подшипники главной передачи и двух монтажных болтов. После впрессовывают ведущее зубчатое колесо из стакан и извлекают в сборе обойму с самой манжеткой.

Если следы масла обнаружены на внутренней поверхности обода колес или на фланце диска, это признак о разрушении оси колес. Для этого нужно снять колесо и редуктор конечно передачи в полном сборе (см. схему расположения деталей редуктора конечной передачи трактора МТЗ-82).

затем необходимо отвернуть два креплющих болта радиального подшипника и снять ведомое зубчатое колесо.

Вот мы и рассмотрели основные проблемы переднего моста трактора МТЗ-82. Надеемся, что данная статья была Вам полезна.

agromania.com.ua

Ремонт переднего ведущего моста МТЗ-82

_____________________________________________________________________________

_____________________________________________________________________________


____________________________________________________________________________________________

Появление следов смазки на фланце карданного вала и корпусе главной передачи свидетельствует о потере эластичности или разрушении манжеты ведущей шестерни.

При замене манжеты ведущей шестерни главной передачи отсоединяют карданный вал, отворачивают корончатую гайку и снимают фланец кардана. Затем отворачивают болты крепления стакана подшипников главной передачи и двумя монтажными болтами выпрессовывают его из корпуса ПВМ. После этого
выпрессовывают ведущую шестерню из стакана и извлекают обойму в сборе с манжетой (рис. 2.4.20).

Рис. 2.4.20. Взаимное расположение деталей главной передачи ведущего моста МТЗ-82

1 — ведущая шестерня; 2, 5 — подшипники; 3 — регулировочные прокладки; 4 — стакан; 6 — манжета; 7 — обойма сальника; 8 — фланец; 9 — гайка

Следы масла на внутренней поверхности обода колеса или фланца диска свидетельствуют о разрушении манжет оси колеса. Для снятия стакана манжет предварительно снимают колесо и редуктор конечной передачи в сборе (рис. 2.4.23, 2.4.24).

Затем отворачивают два болта крепления радиального подшипника, снимают ведомую шестерню и выпрессовывают фланец колеса (рис. 2.4.25, 2.4.26). Стакан манжет и стакан наружной обоймы подшипника выпрессовывают с помощью двух монтажных болтов (рис. 2.4.27, 2.4.28).

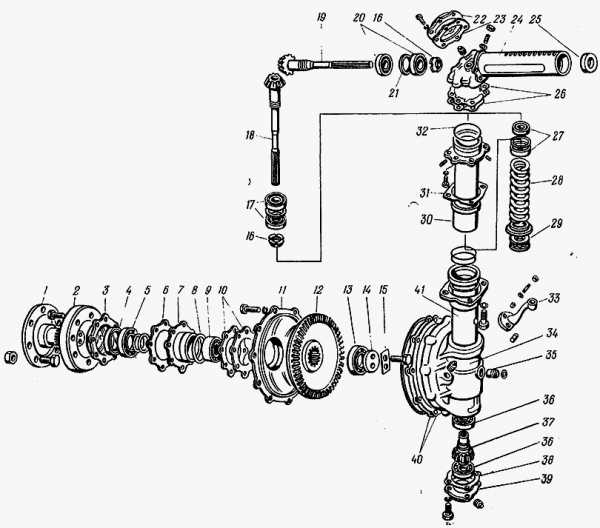

Рис. 2.4.24. Взаимное расположение деталей редуктора конечной передачи МТЗ-82

1— фланец; 2 — грязевик; 3 — корпус сальника; 4— манжета; 5, 9, 13, 17, 20, 27, 29, 36 — подшипники; 6, 23, 31, 38, 40 — прокладки; 7 — стакан; 8, 32 — кольца; 10, 26 — регулировочные прокладки; 11. 22, 39 — крышки; 12, 37 — шестерни; 14 — шайба; 15 — пластана; 16 — гайка; 18 — вал; 19 — полуось; 21 — регулировочное кольцо; 24, 34 — корпуса; 25 — манжета; 28 — пружина; 30 — труба шкворня; 33 — рычаг; 35 - штифт; 41 — гильза

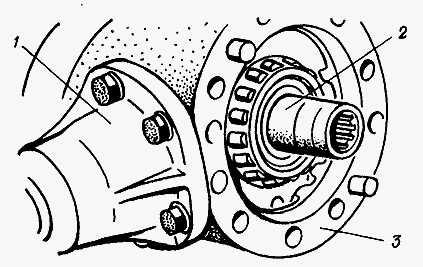

Рис. 2.4.23. Снятие колеса и редуктора конечной передачи

1 — колесо; 2 — болты крепления редуктора; 3 — редуктор конечной передачи

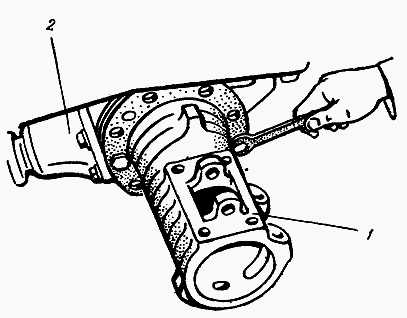

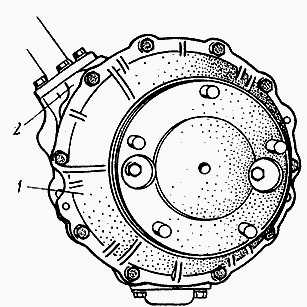

Рис. 2.4.25. Снятие крышки редуктора конечной передачи в сборе

1 — крышка редуктора; 2 — корпус редуктора

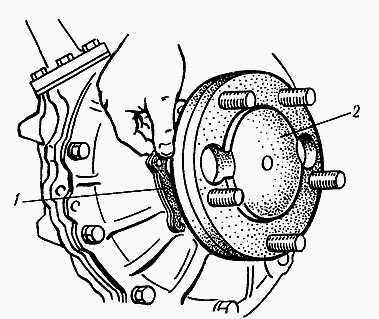

Рис. 2.4.26. Снятие ведомой шестерни

1 — ведомая шестерня; 2 — крышка редуктора; 3 — подшипник

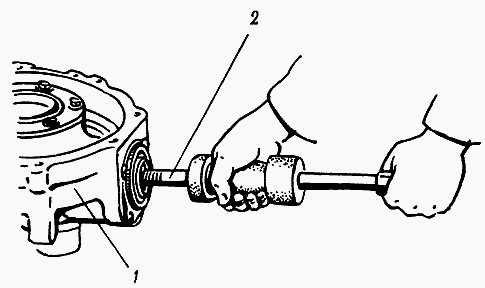

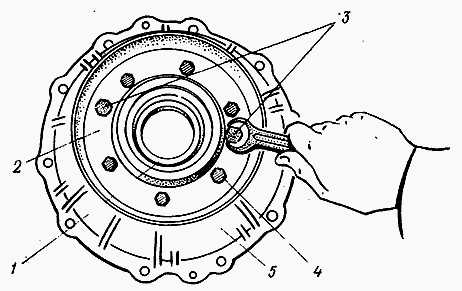

Рис. 2.4.27. Спрессовка корпуса манжеты

1 — корпус манжеты; 2 — грязевик; 3 — технологический болт; 5 — крышка редуктора

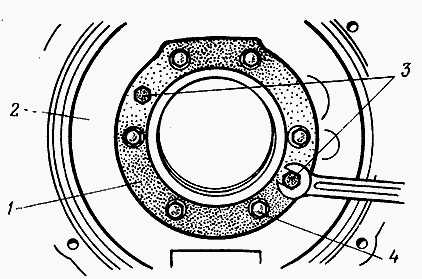

Рис. 2.4.28. Спрессовка стакана подшипника

1 — стакан подшипника; 2 — корпус редуктора; 3 — технологические болты; 4 — болт

Нагрев корпуса верхней конической пары колесного редуктора ПВМ МТЗ-82 и отсутствие в нем смазки указывают на износ или разрушение манжеты вертикального вала.

Уменьшение хода сжатия подвески, снижение ее жесткости свидетельствуют о потере упругости пружин. Затрудненное вращение рулевого колеса на поворотах (при исправном гидроусилителе руля) указывает на выход из строя упорных подшипников или заедание телескопических соединений подвески.

Для замены деталей подвески достаточно снять колесный редуктор. При замене гильзы шкворня используют специальные съемники. В процессе разборки заменяют вышедшие из строя детали и контролируют наиболее изнашиваемые поверхности, руководствуясь приводимыми ниже данными.

Размеры деталей подвески ведущего переднего моста трактора МТЗ-82, мм

Внутренний диаметр гильзы шкворня под трубу:

- номинальный - 88+0,035
- допустимый - 88,5

Наружный диаметр трубы вертикального вала под гильзу:

- номинальный - 87 -0.080-0,125
- допустимый - 87,1

Заклинивание колес, повышенный шум в корпусе моста, чрезмерный нагрев стакана подшипников главной передачи, большое количество металлических частиц в масле, слитом из корпуса моста, указывают на разрушение или предельный износ подшипников ведущей шестерни главной передачи или дифференциала, на сколы или выкрашивание зубьев конических шестерен главной передачи.

Усиливающиеся при поворотах трактора шумы и стуки в корпусе моста, сблокированность обеих осей колес на поворотах, отсутствие блокировки колес при буксовании свидетельствуют о выходе из строя деталей дифференциала или механизма блокировки.

Для устранения отказов и неисправностей главной передачи и дифференциала вывешивают передний мост, устанавливают на подставки и снимают главную передачу. Затем проводят внешний осмотр ее деталей и, проворачивая монтажным ломиком ведомую шестерню, осмотр деталей дифференциала (рис. 2.4.29).

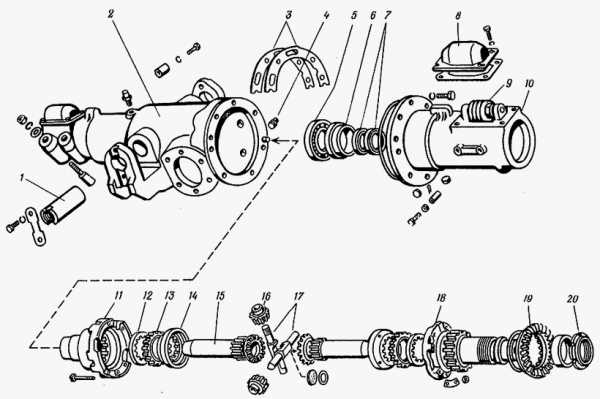

Рис. 2.4.29. Взаимное расположение деталей корпуса, крышки и дифференциала ПВМ МТЗ-82

1 — ось; 2 — корпус; 3 — регулировочные прокладки; 4 — пробка; 5 — подшипник; 6 — обойма сальников; 7 — манжеты; 8, 10 — крышки; 9 — червяк; 11 — коробка дифференциала левая; 12 — ведомый диск; 13 — ведущий диск; 14 — чашка; 15 — шестерня; 16 — сателлит; 17 — оси сателлитов; 18 — коробка дифференциала правая; 19 — ведомая шестерня; 20 — гайка

Если в процессе осмотра обнаруживаются поломки или износы деталей дифференциала, а также если необходимо заметить шестерни главной передачи, приступают к снятию дифференциала (рис. 2.4.30).

Для разборки дифференциала отворачивают болты, стягивающие коробки; при этом следует учитывать, что разукомплектовывать и менять взаимное положение коробок дифференциала не рекомендуется. Поэтому перед их рассоединением проверяют цифровую маркировку на внешних поверхностях и при необходимости восстанавливают ее (рис. 2.4.31—2.4.33).

После сборки и установки дифференциала в корпус переднего ведущего моста МТЗ-82 проверяют осевое перемещение ведомой шестерни главной передачи (зазор в подшипниках дифференциала). При перемещении шестерни в осевом направлении показания индикатора должны находиться в пределах 0,01—0,10 мм.

Далее регулируют осевой зазор в подшипниках главной передачи (рис. 2.4.34) и дифференциала и главную передачу устанавливают в корпус моста. Затем проверяют и при необходимости регулируют боковой зазор между зубьями конических шестерен (рис. 2.4.35).

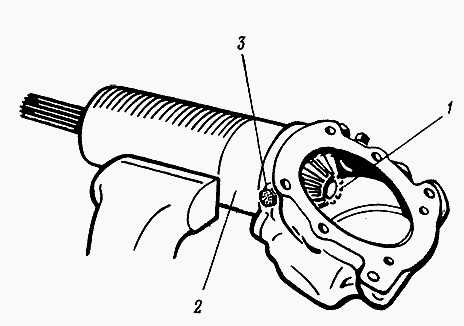

Рис. 2.4.30. Снятие главной передачи и дифференциала

1 — главная передача; 2 — дифференциал; 3 — корпус

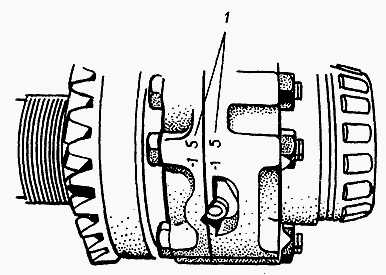

Рис. 2.4.З1. Правильное взаимное расположение коробок дифференциала

1 — цифровая маркировка

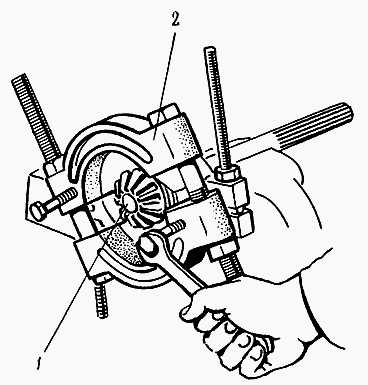

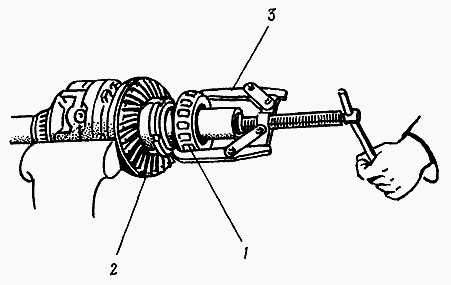

Рис. 2.4.32. Опрессовка подшипника дифференциала ПВМ

1 — подшипник; 2 — ведомая шестерня; 3 — двухлапчатый съемник

Рис. 2.4.33. Опрессовка ведомой шестерни дифференциала

1 — коробка дифференциала; 2 — ведомая шестерня; 3 — двухлапчатый съемник

Рис. 2.4.34. Измерение осевого зазора в подшипниках ведущей шестерни главной передачи

1 — ведущая шестерня; 2 — индикатор

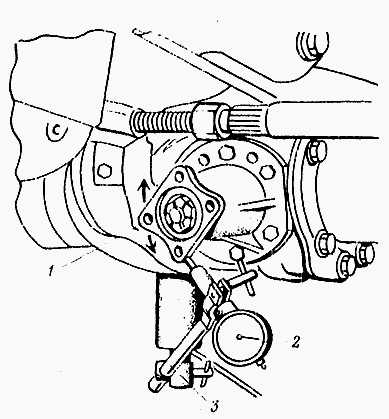

Рис. 2.4.35. Проверка бокового зазора между зубьями главной передачи

1 — фланец кардана; 2 — индикатор; 3 — индикаторная стойка

Боковой зазор регулируют изменением толщины пакета прокладок, расположенных под стаканом подшипников главной передачи. При удалении части прокладок зазор между шестернями уменьшается, при добавлении прокладок увеличивается.

В процессе разборки заменяют вышедшие из строя детали и контролируют те поверхности, которые подвержены наиболее интенсивному изнашиванию.

Размеры деталей ПВМ трактора МТЗ-82, мм

Номинальный / Допустимый

Наружный диаметр полуоси и вертикального вала под подшипник 5707 - 35 ± 0,008 / 34,9

Внутр. диаметр корпуса конической пары и трубы верт. вала под 5707 - 79+0,020 / 72,1-0,010

Внутренний диаметр корпуса редуктора под подшипники:

- 208 - 80+0,020 / 80,1-0,010
- 36209К1 - 85+0,023 / 85,14-0,012

Наружный диаметр ведущей шестерни нижней конической пары под подшипники:

- 208 - 40+0,020 / 39,9-0,003
- 36209К1 - 45+0,020 / 44,9-0,003

Наружный диаметр фланца диска колеса под подшипники:

- 2310К - 50± 0,008 / 49,9
- 7212 - 60-0,020 / 59,9

Внутр. диаметр стакана подшипников фланца диска колеса под 7212 - 110-0,035 / 110,1

В случае замены подшипников колесного редуктора и его деталей, а также проверки его технического состояния проводят ряд контрольно-регулировочных работ, включая контроль и регулировку подшипников фланца колеса, проверку правильности сборки верхней и нижней конических пар шестерен колесного
редуктора ПВМ МТЗ-82.

Для проверки технического состояния подшипников снимают фланец колеса, закрепляют на корпусе редуктора штатив измерительного устройства и убирают ножку индикатора во фланец. Перемещая фланец в осевом направлении до отказа, определяют показания индикатора.

При показаниях индикатора более 0,5 мм конические подшипники регулируют изменением суммарной толщины регулировочных колец (рис. 2.4.37), которые расположены между внутренними обоймами подшипников, путем подбора или обработки на токарном станке. Правильность подбора регулировочных колец без сборки редуктора можно проверить при помощи приспособления.

Рис. 2.4.37. Установка регулировочных колец

1 — регулировочные кольца; 2 — крышка редуктора конечной передачи

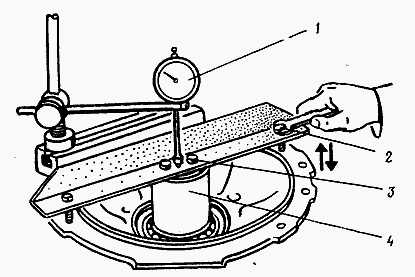

Рис. 2.4.38. Проверка правильности регулировка конических подшипников фланца колеса

1 — индикатор; 2, 3 — болты; 4 — труба

Трубу 4 приспособления упирают в торец внутренней обоймы подшипника и заворачиванием болтов 3 выбирают зазор в подшипниках. Установив индикатор 1, как показано на рисунке, заворачивают болты 2. При наличии зазора в подшипниках крышка редуктора вместе со штативом и индикатором переместится
вверх на его величину.

Чтобы проверить правильность сборки или оценить техническое состояние зубьев шестерен верхней и нижней конических пар конечной передачи, измеряют боковой зазор между зубьями. Он определяется по величине перемещения болта крепления диска колеса (рис. 2.4.39).

Поворачивая диск колеса (полуось должна быть зафиксирована), определяют суммарный зазор в шестернях конечной передачи. Если показания индикатора превышают 1,0 мм, измеряют отдельно боковой зазор в зубьях шестерен нижней конической пары. Снимают крышку редуктора (рис. 2.4.40), фиксируют вертикальный вал и повторяют измерения.

Рис. 2.4.39. Измерение бокового зазора между зубьями конических шестерен верхней и нижней конических пар редуктора конечной передачи

1 — редуктор конечной передачи; 2 — болт крепления диска колеса; 3 — индикатор

Рис. 2.4.40. Снятие крышки верхней конической пары редуктора конечной передачи ПВМ МТЗ-82

1 — крышка; 2 — болт

Рис. 2.4.41. Регулировка зазора нижней конической пары редуктора конечной передачи

1 — регулировочные прокладки; 2 — фланец колеса

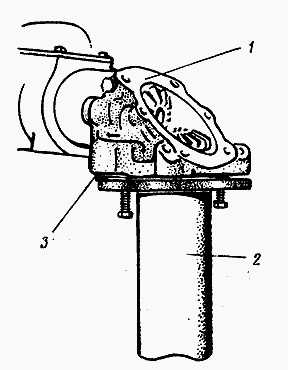

Рис. 2.4.42. Регулировка зазора верхней конической пары редуктора конечной передачи

1 — корпус полуоси; 2 — труба шкворня; 3 — регулировочные прокладки

Разность первого и второго измерений соответствует зазору в зубьях верхней комической пары шестерен. Допустимая величина показаний индикатора при измерении зазора в зубьях верхней и нижней пар шестерен, определяющая возможность дальнейшей эксплуатации редуктора без регулировки, — 1,0 мм.

Чтобы уменьшить зазор между зубьями нижней комической пары, через технологические отверстия отворачивают болты крепления стакана подшипников фланца колеса и двумя монтажными болтами спрессовывают стакан до освобождения двух пакетов прокладок. Часть прокладок убирают (рис. 2.4.41). При
этом толщина оставшихся пакетов должна быть одинаковой.

Боковой зазор в нижней конической паре может увеличиваться из-за износа или разрушения подшипников ведущей шестерни редуктора переднего моста МТЗ-82. Для проверки состояния подшипников снимают нижнюю крышку и рукой перемещают ведущую шестерню в осевом и радиальном направлениях.

Чтобы отрегулировать зазор в зубьях шестерен верхней конической нары, выворачивают болты крепления редуктора и фланца трубы, а затем монтажными болтами выпрессовывают трубу вертикального вала из корпуса конической пары (рис. 2.4.42). Убирая часть прокладок, уменьшают зазор в зацеплении.

Если изменением толщины пакета прокладок добиться ощутимого уменьшения зазора не удается, с помощью индикаторного приспособления измеряют осевые перемещения полуоси и вертикального вала — контролируют степень затяжки их конических подшипников. Допустимые осевые перемещения валов 0,5 мм.

Осевой зазор может быть вызван самоотворачиванием круглых гаек подшипников. Зазор регулируют затяжкой круглых гаек до отказа и последующим отворачиванием их на 10—15°. Подшипники валов затянуты правильно, если осевое перемещение валов находится в пределах 0,05— 0,15 мм.

После регулировки валы должны проворачиваться в подшипниках от усилия руки. Операции по разборке деталей верхней и нижней конических пар показаны на рис. 2.4.43—2.4.49.

Рис. 2.4.43. Выпрессовка клиньев полуоси

1 — клин; 2 — бородок

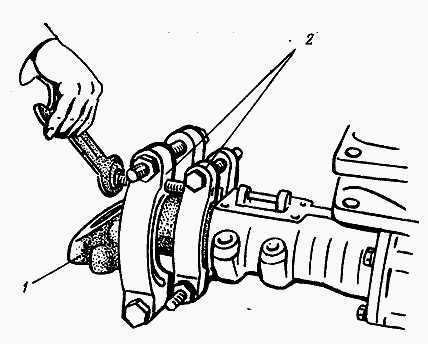

Рис. 2.4.44. Выпрессовка корпуса полуоси в сборе с полуосью

1 — корпус полуоси; 2 — съемник

Рис. 2.4.45, Выпрессовка полуоси ПВМ МТЗ-82

1 — полуось; 2 — корпус полуоси; 3 — болт

Рис. 2.4.46. Опрессовка подшипников с полуоси

1 — полуось; 2 — съемник

Рис. 2.4.47. Выпрессовка ведущей шестерни колесного редуктора

1 — корпус редуктора конечной передачи; 2 — инерционный съемник

Рис. 2.4.48. Опрессовка подшипников с ведущей шестерни колесного редуктора

1 — подшипник; 2 — ведущая шестерня; 3 — съемник

Рис. 2.4.49. Снятие крышки корпуса переднего ведущего моста

1 — крышка; 2 — главная передача

_____________________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________


__________________________________________________________________________

Сервис и регулировки МТЗ-82
__________________________________________________________________________

Эксплуатация и сервис МТЗ-82.1, 80.1, 80.2, 82.2 Ремонт МТЗ-80 Обслуживание и эксплуатация МТЗ-1221 Техобслуживание и эксплуатация МТЗ-320 Эксплуатация и сервис тракторов

mtz-sibir.ru

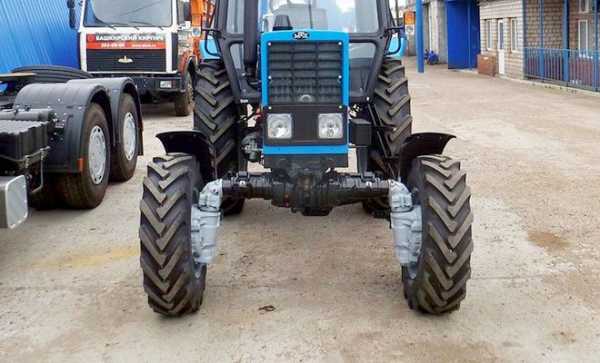

Передний мост МТЗ 82: устройство, сервисное обслуживание и ремонт

Передний мост МТЗ 82 является ведущим, а его конструкция определяет большую высоту дорожного просвета и изменяемость ширины колеи трактора. Эта функциональность позволяет использовать машину при обработке сельскохозяйственных растений большой высоты, а также перемещаться по междурядьям. Аналогично любым другим системам и узлам, передний мост требует периодического обслуживания, регулировки и ремонта — в противном случае существенно возрастает риск выхода трактора МТЗ 82 из строя.

Схема ведущего переднего моста

Вернуться к оглавлению

Конструкция переднего моста и его назначение

Передний ведущий мост МТЗ 82 передает крутящий момент колесам трактора, являющимся ведущими. При этом соответствующее усилие от двигателя передается посредством карданного вала через рычаг включения, расположенный на стенке редуктора. В результате осуществляется движение машины вперед, а также стабилизируется управляемая колесная пара.

В состав механизма переднего моста входят следующие компоненты:

  • центральная передача;
  • несущая балочная конструкция;
  • дифференциал, самостоятельная блокировка которого срабатывает при активации работы переднего моста;
  • редукторы конической формы.

Схема переднего моста предусматривает его соединение с расположенным на полураме опорным брусом, что обеспечивает надлежащую подвижность узла. Подвеска такого типа называется полужесткой.

Для ограничения раскачивания моста предназначены специальные фиксирующие зажимы, которые крепят его к раме. Привод переднего ведущего моста, главная передача и дифференциал расположены внутри балки. Дифференциал состоит из оси, двух шестерен — ведущей и ведомой, и двух сателлитов. В состав основной передачи входит комплект шестеренок конической формы, повышающих крутящий момент и обеспечивающих требуемую мощность трактора, которую регулирует рычаг включения.

Каждый колесный редуктор взаимодействует с соответствующим рукавом моста через телескопическое соединение. В процессе движения трактора МТЗ 82 происходит смещение редукторов по отношению к плоскостям соответствующих рукавов. Редукторные шестерни конической формы позволяют существенно увеличить угол поворота машины. Кроме того, данное устройство отвечает за такие параметры, как величина клиренса и максимальное снижение радиуса разворота.

Вернуться к оглавлению

Устройство заднего моста

Задний мост МТЗ отвечает за передачу создаваемого крутящего момента от имеющего продольное расположение вторичного вала на конечные передачи и ступичные полуоси ведомых колес. Для этого используются редукторный механизм основной передачи и соответствующий дифференциал. Все устройство заднего моста размещается в чугунном корпусе, на передней стенке которого закреплена КПП, а на задней — редукторный агрегат заднего вала отбора мощности, раздатка, приспособление для буксировки и кронштейн для навесного оборудования.

Главная редукторная передача заднего моста состоит из пары шестерен в форме конусов со спиралевидными зубцами. Ведущая шестерня консольным методом смонтирована на шлицевой элемент вторичного вала трансмиссии. Крепление ведомой шестерни к корпусному фланцу, расположенному на дифференциале, выполнено посредством болтов.

В процессе поворота сельхозмашины происходит перемещение колес по дугам различной длины. В случае закрепления колес на единой оси, то есть вращения с одной и той же частотой, их перемещение вызывало бы проскальзывание трактора по грунту и скручивание общей оси. Соответственно, ведомые колеса машины расположены на отдельных полуосях, а для их соединения используется дифференциал заднего моста.

Ремонт заднего моста трактора МТЗ 82 и его обслуживание предусматривают регулярную доливку и смену масла, периодическую проверку и подтягивание внешних крепежных соединений, настройку и регулирование тех или иных систем и узлов, а также их замену в случае выхода из строя.

Вернуться к оглавлению

Принципы техобслуживания и ремонта

Чтобы ремонт переднего моста выполнялся как можно реже, важно своевременно выполнять обслуживание всех его узлов и агрегатов, что поможет быстро выявить возникшие неисправности:

  • дифференциал и главная передача имеют общий корпус, поэтому их обслуживание выполняется одновременно. Прежде всего проверяют наиболее вероятные причины неполадок: уровень смазки, состояние отвечающих за фиксацию редукторных кожухов полуосей, зазоры осей. В случае необходимости подтягивают крепления. Детали, исчерпавшие срок своей службы, заменяются новыми;
  • перед тем как разобрать механизм колесных редукторов, следует также проверить уровень масла: при отсутствии смазывания износ трущихся деталей существенно возрастает. Если редукторный механизм износился и не включается, его ремонт бесполезен — необходимо выполнить полную замену узла. Следует учитывать, что в процессе работы редуктор подвергается серьезным нагрузкам, поэтому важно периодически проверять надежность крепежных соединений. Конические шестерни специального обслуживания не требуют, за исключением при необходимости замены или ремонта составляющих компонентов;
  • ведущая шестерня — устройство, работающее в режиме повышенных нагрузок, в связи с чем промежутки между зацепными зубцами постепенно увеличиваются, приводя к образованию люфта. В результате включение переднего моста не позволяет трактору выдавать необходимую мощность. Регулировка ведущей шестерни в первую очередь предусматривает проверку крепежной гайки. Для этого просто шатают рукой соединительный фланец на карданном валу: свободное перемещение фланца на шлицах свидетельствует о разбалтывании крепежа. В этом случае выполняются протяжка гайки и повторная проверка люфта;
  • для регулировки верхних конических шестерен и опорных подшипников крепежную гайку затягивают, одновременно прокручивая подшипники, чтобы придать им требуемое положение. По окончании регулировки проверяют осевой зазор. В случае успешного проведения ремонта гайка закрепляется посредством керна.

Несмотря на высокий уровень надежности, трактор МТЗ в определенный момент может выйти из строя. Передний мост трактора МТЗ 82 очень часто оказывается неисправен из-за потери смазочного вещества. Такая ситуация может привести к разным результатам. Если смазка проступает на корпусе главной передачи или фланцах карданного вала, может потребоваться замена манжет ведущей шестеренки. Для этого следует снять фланец, открутив соответствующую гайку, после чего скрутить монтажные и крепежные болты, расположенные на подшипниковом блоке основной передачи, имеющей форму стакана. Демонтировав ведущую шестерню, вынимают изношенную манжету и устанавливают новую.

Следы смазочного вещества изнутри на колесном ободе свидетельствуют о необходимости ремонта колесной оси. Для этого нужно снять колесо и редуктор конечной передачи, открутить болты крепления радиального подшипника и вынуть шестерню.

МТЗ 82 характеризуется высоким качеством сборки и надежностью, однако без надлежащего ухода передний мост, подвергающийся серьезным нагрузкам, может быстро прийти в негодность. Без своевременного обслуживания из строя выйдет даже усиленный балочный мост, установленный от другой модели трактора. Задний мост изнашивается меньше, однако также требует своевременного техобслуживания. В связи с этим при эксплуатации машины важно контролировать количество отработанных часов и регулярно осуществлять замену смазочного вещества в редукторных узлах мостов.

kranigruz.ru

Передний ведущий мост тракторов МТЗ-82, МТЗ-82Л

Передний ведущий мост предназначен для передачи крутящего момента к управляемым передним колесам трактора.

Передний мост состоит из главной передачи, дифференциала и колесных редукторов. Главная передача представляет собой пару конических шестерен со спиральным зубом.

Передний ведущий мост

  1. крышка редуктора
  2. фланец диска колеса
  3. регулировочные кольца
  4. упорные роликоподшипники
  5. защитный кожух
  6. стакан подшипников
  7. прокладки регулировочные
  8. диск колеса
  9. шина
  10. прокладки регулировочные
  11. крышка
  12. полуось
  13. шкворневая труба
  14. упорные роликоподшипники
  15. гайка
  16. манжета
  17. крышка
  18. червяк
  19. корпус верхней конической пары
  20. крышка переднего моста
  21. полуосевая шестерня
  22. прокладки регулировочные
  23. манжеты
  24. гайка
  25. ведомая шестерня
  26. регулировочные прокладки
  27. корпус и крышка дифференциала
  28. фрикционные диски
  29. ось сателлитов
  30. сателлит
  31. корпус и крышка дифференциала
  32. упорный роликоподшипник
  33. сапун
  34. корпус переднего моста
  35. чашка
  36. фрикционные диски
  37. шестерня ведущая
  38. прокладки регулировочные
  39. стакан ведущей шестерни
  40. упорные роликоподшипники
  41. фланец карданного вала
  42. гайка
  43. клин
  44. корпус уплотнения
  45. манжеты
  46. вертикальный вал
  47. гильза шкворня
  48. штифт
  49. пружина
  50. радиальный роликоподшипник
  51. упорный шарикоподшипник
  52. ведомая шестерня
  53. корпус колесного редуктора
  54. ведущая шестерня
  55. пробка сливная редуктора
  56. сливная пробка корпуса переднего моста
  57. контрольно-заливная пробка корпуса переднего моста
  58. ось качания
  59. стопорная планка

Ведущая шестерня 37 установлена в стакане 39 на двух роликовых конических подшипниках 40.

Ведомая шестерня 25 посажена на шлицы и центрирующий поясок корпуса дифференциала 27 и от осевых перемещений фиксируется гайкой 24.

Дифференциал самоблокирующийся, повышенного трения. В корпусе 27 и крышке 31 дифференциала, соединенных болтами, размещены две пары сателлитов 30 на плавающих осях 29; полуосевые шестерни 21, нажимные чашки 35 и фрикционные диски - ведущие 28 и ведомые 36.

Самоблокирующийся дифференциал автоматически соединяет обе полуоси в одно целое и исключает раздельное буксование колес, увеличивая силу тяги переднего моста. Блокировка осуществляется при включении переднего моста в работу. При этом оси сателлитов 29 под нагрузкой проворачиваются по пазам-скосам в корпусе 27 и крышке дифференциала 31 соответственно на величину зазоров между фрикционными дисками. От осей 29 усилие передается на сателлиты 30, которые буртами передают его чашкам 35, а те в свою очередь сжимают фрикционные диски 28 и 36 до упора в стенки корпуса 27 и крышки дифференциала 31. Ведущие диски 28, имеющие наружные зубья, соединены с зубьями корпуса и крышки дифференциала, а ведомые 36 (внутренними зубьями) - с полуосевыми шестернями 21. Сила трения дисков объединяет в одно целое полуосевые шестерни 21 и корпус с крышкой дифференциала, осуществляя таким образом блокировку дифференциала.

При повороте трактора, когда передний мост включен и внешние силы превышают силы трения в фрикционных дисках 28 и 36, последние буду пробуксовывать.

Устанавливается дифференциал на двух роликовых конических подшипниках 32 в корпусе 34 и крышке 20 переднего моста.

Корпус 34 переднего моста снабжен сапуном 33, поддерживающим нормальное давление в полостях главной передачи и дифференциала.

Корпус переднего моста соединен с брусом двумя полыми осями 58, на которых мост вместе с колесами может качаться в поперечной плоскости, отклоняясь на угол, ограниченный упором ребер крышки и корпуса моста в брус трактора. От проворачивания и осевых перемещений оси стопорятся планками 59.

В рукавах корпуса 34 и крышки 20 переднего моста установлены редукторы конечных передач, состоящие из двух пар конических шестерен - верхней и нижней, служащих одновременно шарнирами равных угловых скоростей.

Зубчатые венцы полуоси 12 и вертикального вала 46, выполненные заодно со шлицевыми хвостовиками, образуют верхнюю коническую пару.

Полуось и вертикальный вал своими шлицевыми хвостовиками соединяются с полуосевой шестерней 21 дифференциала и ведущей шестерней нижней пары. Полуось монтируется на двух роликовых конических подшипниках 14, в корпусе верхней конической пары 19, вертикальный вал - в расточке трубы шкворня 13 и опирается на подшипники 14. Фланец трубы шкворня 13 своей посадочной частью входит в расточку корпуса верхней конической пары 19 и вместе с корпусом уплотнения 44 крепится к нему болтами.

Полость верхней конической пары уплотнена манжетами 16, 45 и паронитовой прокладкой по уплотняющей поверхности крышки 11.

Корпусы верхних конических пар 19 установлены в расточках корпуса 34 и крышки 20 переднего моста подвижно, что дает возможность изменять колею; от перемещений корпусы 19 стопорятся двумя клиньями 43.

Труба шкворня 13, опираясь на витую цилиндрическую пружину подвески 49, входит в гильзу шкворня 47, запрессованную в корпус редуктора 53 и застопоренную в нем штифтом 48.

Нижний конец пружины опирается на упорный подшипник 51, установленный в корпусе редуктора 53, что обеспечивает подрессоривание переднего моста. Ход подвески при движении трубы шкворня 13 вниз ограничен корпусом 53, при движении трубы шкворня вместе с корпусом уплотнения 44 вверх - опорными буртами на корпусе уплотнения и на гильзе 47. Шкворневое соединение уплотняется двумя кольцами, а также поропластовой набивкой.

Нижняя коническая пара состоит из ведущей шестерни 54 (устанавливается на двух шариковых подшипниках в корпусе редуктора 53, закрываемого крышкой) и ведомой шестерни 52, установленной на шлицах фланца диска 2, к которому болтами и гайками крепится диск колеса 8.

Фланец диска 2 вращается на роликовом подшипнике 50, установленном в расточке корпуса редуктора 53 и двух конических роликовых подшипниках 4, запрессованных в стакан 6, который в свою очередь установлен в расточку крышки 1.

Подшипники и шестерня 52 стопорятся от осевого перемещения шайбой и двумя болтами, контрящимися отгибной пластиной.

Уплотнение нижней конической пары осуществляется манжетой, резиновым кольцом в стакане 6 и паронитовыми прокладками по уплотняющим плоскостям корпуса 53 и крышек.

К корпусу редуктора прикреплены кронштейны крыльев передних колес и поворотный рычаг, к которому крепятся тяги рулевой трапеции.

Передача крутящего момента от полуосевой шестерни дифференциала 21 к фланцу диска 2 с прикрепленным к нему колесом осуществляется посредством шестерен верхней и нижней конических пар.

При повороте трактора усилие от рулевой трапеции через рулевые тяги и поворотные рычаги передается на корпусы редукторов, которые вместе с колесами проворачиваются относительно труб шкворней 13, при этом происходит обкат шестерен верхней и нижней конических пар.


Интересно почитать:

tractor-mtz80-mtz82.ru

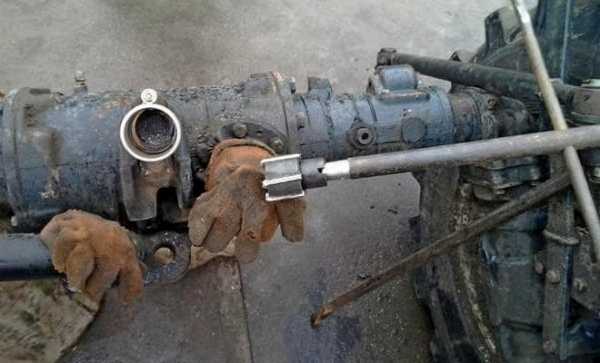

Ремонт переднего ведущего моста трактора МТЗ-82.1

________________________________________________________________________

Ремонт переднего ведущего моста трактора МТЗ-82.1

 Появление следов смазки на фланце карданного вала и корпусе главной передачи свидетельствует о потере эластичности или разрушении манжеты ведущей шестерни.

При замене манжеты ведущей шестерни главной передачи ПВМ МТЗ-82.1 отсоединяют карданный вал, отворачивают корончатую гайку и снимают фланец кардана.

Затем отворачивают болты крепления стакана подшипников главной передачи и двумя монтажными болтами выпрессовывают его из корпуса моста. После этого выпрессовывают ведущую шестерню из стакана и извлекают обойму в сборе с манжетой (рис. 23).

Рис. 23. Взаимное расположение деталей главной передачи переднего ведущего моста МТЗ-82.1

1 — ведущая шестерня; 2, 5 — подшипники; 3 — регулировочные прокладки; 4 — стакан; 6 — манжета; 7 — обойма сальника; 8 — фланец; 9 — гайка

Следы масла на внутренней поверхности обода колеса или фланца диска свидетельствуют о разрушении манжет оси колеса. Для снятия стакана манжет предварительно снимают колесо и редуктор конечной передачи в сборе (рис. 23, 24).

Затем отворачивают два болта крепления радиального подшипника, снимают ведомую шестерню и выпрессовывают фланец колеса (рис. 25,26). Стакан манжет и стакан наружной обоймы подшипника выпрессовывают с помощью двух монтажных болтов.

Рис. 24. Взаимное расположение деталей редуктора конечной передачи ПВМ МТЗ-82.1

1— фланец; 2 — грязевик; 3 — корпус сальника; 4— манжета; 5, 9, 13, 17, 20, 27, 29, 36 — подшипники; 6, 23, 31, 38, 40 — прокладки; 7 — стакан; 8, 32 — кольца; 10, 26 — регулировочные прокладки; 11. 22, 39 — крышки; 12, 37 — шестерни; 14 — шайба; 15 — пластана; 16 — гайка; 18 — вал; 19 — полуось; 21 — регулировочное кольцо; 24, 34 — корпуса; 25 — манжета; 28 — пружина; 30 — труба шкворня; 33 — рычаг; 35 штифт; 41 — гильза

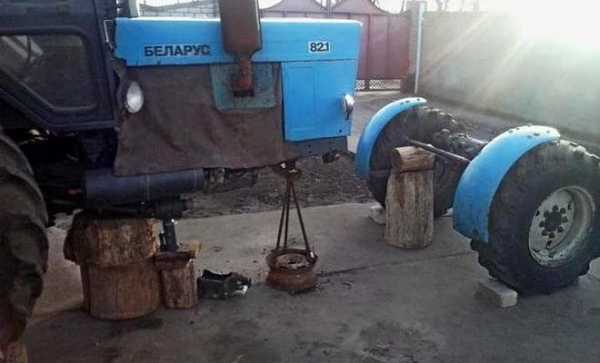

Рис. 25. Снятие колеса и редуктора конечной передачи ПВМ МТЗ-82.1

1 — колесо; 2 — болты крепления редуктора; 3 — редуктор конечной передачи

Рис.26. Снятие ведомой шестерни

1 — ведомая шестерня; 2 — крышка редуктора; 3 — подшипник

Нагрев корпуса верхней конической пары колесного редуктора и отсутствие в нем смазки указывают на износ или разрушение манжеты вертикального вала. Уменьшение хода сжатия подвески, снижение ее жесткости свидетельствуют о потере упругости пружин.

Затрудненное вращение рулевого колеса на поворотах (при исправном гидроусилителе руля) указывает на выход из строя упорных подшипников или заедание телескопических соединений подвески.

Для замены деталей подвески достаточно снять колесный редуктор. При замене гильзы шкворня используют специальные съемники. В процессе разборки заменяют вышедшие из строя детали и контролируют наиболее изнашиваемые поверхности, руководствуясь приводимыми ниже данными.

Размеры деталей подвески переднего ведущего моста МТЗ-82.1, мм

Внутренний диаметр гильзы шкворня под трубу:

- номинальный - 88+0,035
- допустимый - 88,5

Наружный диаметр трубы вертикального вала под гильзу:

- номинальный - 87 -0.080-0,125
- допустимый - 87,1

Заклинивание колес, повышенный шум в корпусе моста, чрезмерный нагрев стакана подшипников главной передачи, большое количество металлических частиц в масле, слитом из корпуса ПВМ МТЗ-82.1, указывают на разрушение или предельный износ подшипников ведущей шестерни главной передачи или дифференциала, на сколы или выкрашивание зубьев конических шестерен главной передачи.

Усиливающиеся при поворотах трактора шумы и стуки в корпусе моста, сблокированность обеих осей колес на поворотах, отсутствие блокировки колес при буксовании свидетельствуют о выходе из строя деталей дифференциала или механизма блокировки.

Для устранения отказов и неисправностей главной передачи и дифференциала вывешивают передний мост, устанавливают на подставки и снимают главную передачу.

Затем проводят внешний осмотр ее деталей и, проворачивая монтажным ломиком ведомую шестерню, осмотр деталей дифференциала (рис. 27).

Рис. 27. Взаимное расположение деталей корпуса, крышки и дифференциала переднего ведущего моста МТЗ-82.1

1 — ось; 2 — корпус; 3 — регулировочные прокладки; 4 — пробка; 5 — подшипник; 6 — обойма сальников; 7 — манжеты; 8, 10 — крышки; 9 — червяк; 11 — коробка дифференциала левая; 12 — ведомый диск; 13 — ведущий диск; 14 — чашка; 15 — шестерня; 16 — сателлит; 17 — оси сателлитов; 18 — коробка дифференциала правая; 19 — ведомая шестерня; 20 — гайка

Если в процессе осмотра обнаруживаются поломки или износы деталей дифференциала, а также если необходимо заметить шестерни главной передачи, приступают к снятию дифференциала (рис. 28).

Для разборки дифференциала отворачивают болты, стягивающие коробки; при этом следует учитывать, что разукомплектовывать и менять взаимное положение коробок дифференциала не рекомендуется.

Поэтому перед их рассоединением проверяют цифровую маркировку на внешних поверхностях и при необходимости восстанавливают ее.

После сборки и установки дифференциала в корпус моста проверяют осевое перемещение ведомой шестерни главной передачи (зазор в подшипниках дифференциала). При перемещении шестерни в осевом направлении показания индикатора должны находиться в пределах 0,01—0,10 мм.

Далее регулируют осевой зазор в подшипниках главной передачи и дифференциала и главную передачу устанавливают в корпус моста. Затем проверяют и при необходимости регулируют боковой зазор между зубьями конических шестерен.

Рис. 28. Снятие главной передачи и дифференциала МТЗ-82.1

1 — главная передача; 2 — дифференциал; 3 — корпус

Боковой зазор регулируют изменением толщины пакета прокладок, расположенных под стаканом подшипников главной передачи.

При удалении части прокладок зазор между шестернями уменьшается, при добавлении прокладок увеличивается. В процессе разборки заменяют вышедшие из строя детали и контролируют те поверхности, которые подвержены наиболее интенсивному изнашиванию.

Размеры деталей переднего ведущего моста трактора МТЗ-82.1, мм

Номинальный / Допустимый

Наружный диаметр полуоси и вертикального вала под подшипник 5707 - 35 ± 0,008 / 34,9

Внутренний диаметр корпуса конической пары и трубы вертикального вала под подшипник 5707 - 79+0,020 / 72,1

Внутренний диаметр корпуса редуктора под подшипники:

- 208 - 80+0,020 / 80,1
- 36209К1 - 85+0,023 / 85,14

Наружный диаметр ведущей шестерни нижней конической пары под подшипники:

- 208 - 40+0,020 / 39,9
- 36209К1 - 45+0,020 / 44,9

Наружный диаметр фланца диска колеса под подшипники:

- 2310К - 50± 0,008 / 49,9
- 7212 - 60 -0,020 / 59,9

Внутренний диаметр стакана подшипников фланца диска колеса под подшипник 7212 - 110-0,035 / 110,1

В случае замены подшипников колесного редуктора и его деталей, а также проверки его технического состояния проводят ряд контрольно-регулировочных работ, включая контроль и регулировку подшипников фланца колеса, проверку правильности сборки верхней и нижней конических пар шестерен колесного редуктора.

Для проверки технического состояния подшипников снимают фланец колеса, закрепляют на корпусе редуктора ПВМ МТЗ-82.1 штатив измерительного устройства и утирают ножку индикатора во фланец. Перемещая фланец в осевом направлении до отказа, определяют показания индикатора.

При показаниях индикатора более 0,5 мм конические подшипники регулируют изменением суммарной толщины регулировочных колец, которые расположены между внутренними обоймами подшипников, путем подбора или обработки на токарном станке.

Правильность подбора регулировочных колец без сборки редуктора можно проверить при помощи приспособления.

Трубу приспособления упирают в торец внутренней обоймы подшипника и заворачиванием болтов выбирают зазор в подшипниках. Установив индикатор, как показано на рисунке, заворачивают болты.

При наличии зазора в подшипниках крышка редуктора вместе со штативом и индикатором переместится вверх на его величину.

Чтобы проверить правильность сборки или оценить техническое состояние зубьев шестерен верхней и нижней конических пар конечной передачи, измеряют боковой зазор между зубьями. Он определяется по величине перемещения болта крепления диска колеса.

Поворачивая диск колеса (полуось должна быть зафиксирована), определяют суммарный зазор в шестернях конечной передачи.

Если показания индикатора превышают 1,0 мм, измеряют отдельно боковой зазор в зубьях шестерен нижней конической пары. Снимают крышку редуктора, фиксируют вертикальный вал
и повторяют измерения.

Разность первого и второго измерений соответствует зазору в зубьях верхней комической пары шестерен.

Допустимая величина показаний индикатора при измерении зазора в зубьях верхней и нижней пар шестерен, определяющая возможность дальнейшей эксплуатации редуктора без регулировки, — 1,0 мм.

Чтобы уменьшить зазор между зубьями нижней комической пары, через технологические отверстия отворачивают болты крепления стакана подшипников фланца колеса и двумя монтажными болтами спрессовывают стакан до освобождения двух пакетов прокладок.

Часть прокладок убирают. При этом толщина оставшихся пакетов должна быть одинаковой.

Боковой зазор в нижней конической паре может увеличиваться из-за износа или разрушения подшипников ведущей шестерни. Для проверки состояния подшипников снимают нижнюю крышку и рукой перемещают ведущую шестерню в осевом и радиальном направлениях.

Чтобы отрегулировать зазор в зубьях шестерен верхней конической пары, выворачивают болты крепления редуктора и фланца трубы ПВМ МТЗ-82.1, а затем монтажными болтами выпрессовывают трубу вертикального вала из корпуса конической пары.

Убирая часть прокладок, уменьшают зазор в зацеплении. Если изменением толщины пакета прокладок добиться ощутимого уменьшения зазора не удается, с помощью индикаторного приспособления измеряют осевые перемещения полуоси и вертикального вала — контролируют степень затяжки их конических подшипников.

Допустимые осевые перемещения валов 0,5 мм. Осевой зазор может быть вызван самоотворачиванием круглых гаек подшипников. Зазор регулируют затяжкой круглых гаек до отказа и последующим отворачиванием их на 10—15°.

Подшипники валов затянуты правильно, если осевое перемещение валов находится в пределах 0,05— 0,15 мм. После регулировки валы должны проворачиваться в подшипниках от усилия руки.

________________________________________________________________________

________________________________________________________________________

________________________________________________________________________

________________________________________________________________________

techspez.ru
