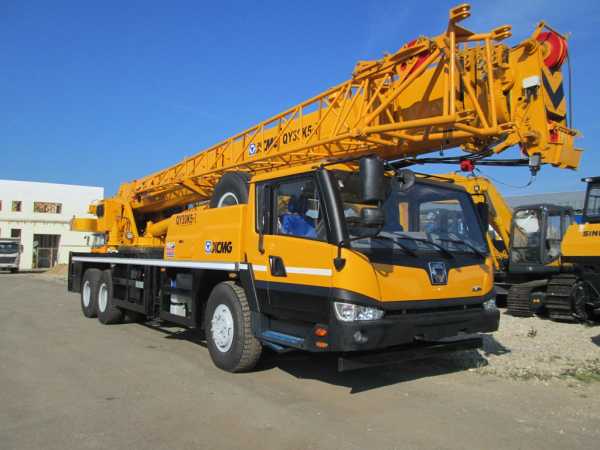

Автокран XCMG QY30K5-1 технические характеристики, цена, фото, видео

XCMG QY30K5-1 – надежная техника от китайского производителя. Этот автомобильный кран хорошо известен на российском и китайском рынках. Он обладает широким потенциалом, и рассчитан на осуществление сложных операций с грузами массой до 30 тонн. Техника обладает эффектным и внушительным дизайном, который выделяется классическими угловатыми формами. В то же время, кран выглядит достаточно просто, и обладает только самыми необходимыми техническими решениями, призванными облегчить и повысить скорость выполнения работ в труднодоступных условиях. Рассматриваемая модель хорошо адаптирована к самым морозным и жарким климатическим зонам, что говорит о колоссальной выносливости, а также приспособленности к отечественным условиям эксплуатации. В этой статье представлены достоинства XCMG QY30K5-1, его возможности и характеристики.

Видео

Описание и назначение

XCMG QY30K5-1 идеально подходит для задач, связанных с монтажом зданий, сооружений и громоздких технических приспособлений. К тому же, данный агрегат рассчитан на колоссальные нагрузки – например, при проведении поисково-спасательных операций с участием сил МЧС России. Также техника хорошо себя зарекомендовала в качестве замены сразу нескольким маломощным манипуляторам. Помимо этого, XCMG QY30K5-1 является очень востребованной моделью, в возможности которой входит возведение логистических центров и других крупных организаций, высотных зданий и погрузочно-разгрузочных работ.

Идеальное сочетание доступной цены и высокой производительности сделало этот кран популярным у частных предпринимателей и бизнесменов, которые желают заработать на предоставлении услуг по перевозке или перемещению грузовых объектов с разной массой и габаритами.

Технические и грузовысотные характеристики

  • Грузоподъемность – 30 тонн
  • Радиус рабочей зоны – минимум 3 м
  • Радиус поворота – 3 м
  • Грузовой момент – 1025 кНм
  • Продольный и поперечный размах аутригеров – 4970 и 5400 мм
  • Длина стрелы в сложенном положении – 10,6 м
  • Длины стрелы в выдвинутом положении – 40,4 м
  • Длина выдвинутой стрелы с гуськом – 48,7 м
  • Длина одного гуська – 8,3 м
  • Скорость подъема стрелы – 68 сек
  • Скорость выдвижения стрелы –150 с
  • Скорость поворота платформы – 2,5 об/мин
  • Скорость движения троса основной и вспомогательной лебедки – 120 м/мин
  • Размеры, мм: Длина – 12570, Ширина – 2500, Высота – 3390
  • Тип двигателя – дизельный, SDEC SC9DF290Q4
  • Мощность – 206 кВт
  • Крутящий момент – 1160 Н/м
  • Диаметр разворота – 22 м
  • Дорожный просвет – 291 мм
  • Тормозные характеристики – 9,5 м с 30 км/час
  • Расход топлива – 40 л/100 км
  • Преодолеваемый подъем – 40%
  • Транспортная скорость – 80 км/час

Особенности устройства и эксплуатации

XCMG QY30K5-1 – многоцелевой кран с широкими возможностями. Оборудован новой гидравлической системой – запатентованной разработкой, изготовленной китайцами специально для данной модели. Обратим внимание, эта гидравлическая система в Китае получила от государства шесть государственных патентов. К тому же, обратим внимание на отличные внедорожные преимущества кранового шасси. В плане проходимости кран XCMG QY30K5-1 способен соперничать с более дорогими зарубежными аналогами премиум-класса. Машина рассчитана на покорение бездорожья не только благодаря большим колесом и дорожному просвету, но и за счет низкого центра тяжести, который позволил добиться хорошей устойчивости даже при опасном диагональном вывешивании. Таким образом, кран способен преодолевать рельефные препятствия, и при этом еще одновременно работать с грузами.

Рассматриваемый колесной кран получил единственный гидроцилиндр, которого оказалось достаточно для надежного и эффективного подъема. Кроме того, обратим внимание на специальную блочную систему, которая является дополнением к гидроцилиндру. Оба этих элемента отвечают за выдвижение секций на определенную длину. Над кабиной расположен дополнительный аутригер, обеспечивающий устойчивость. К тому же, он призван расширить зону осуществляемых работ. В комплектацию также входят две лебедки – главная и вспомогательная, которые можно задействовать по отдельности или одновременно.

Отличная производительность, достигнутая при помощи мощного мотора с высокой экономичностью, а по уровню экологичности данный агрегат отвечает экологическим нормам не ниже Евро-5. Безусловно, инновационные технологии позволили добиться маневренности при прохождении скоростных виражей. К тому же, еще один немаловажный момент — высокотехнологичные материалы, в том числе высокопрочная сталь, благодаря которой удалось снизить массу и тем самым повысить маневренность.

Поворотный механизм со свободным скольжением – эта особенность позволяет распределить нагрузку и адаптировать зазор сцепления в зависимости от степени нагрузки.

Полноразмерная кабина крановщика с идеальной обзорностью благодаря широкой площади остекления. За счет этого облегчается выполнение операций с перемещением грузов на определенные расстояния в пределах допустимой рабочей зоны. Комфорт и уют в салоне обеспечивает климатическая установка, позволяющая быстро настроить оптимальную температуру в кабине крановщика. К тому же, обратим внимание на эргономичное расположение всех рычагов и переключателей. Так, в подлокотник водительского сиденья вмонтированы два джойстика для управления подвижными частями кранам. Джойстики весьма информативны и имеют высокую чувствительность, что позволяет с непоколебимой точностью выполнять погрузочно-разгрузочные работы в рабочей зоне с радиусом минимум 3 метра.

За безопасность крановой установки отвечают приборы и датчики, контролирующие движение и нагрузку на подвижные части, температуру и давление во всех системах, в том числе в двигателе. Кроме того, автокран и оператор надежно защищены от внешних воздействий, в том числе от опасного сближения с линиями электропередач. Также выделим следующие элементы безопасности и вспомогательные компоненты: ограничитель максимально допустимого груза, система фиксации свободного хода троса, а также другие опциональные аксессуары.

Цена

Средняя стоимость автокрана XCMG QY30K5-1 составляет 190 тысяч долларов.

kranbook.ru

XCMG QY30KS лучшая цена на автокран 30 тонн и технические характеристики

Особенности крана QY30K5

  1. Специально спроектированный профиль стрелы (восьмиугольный) служит для оптимальной балансировки нагрузки, является более грузоподъемным и прочным.
  2. Прочные элементы конструкции, нижние ползунки с увеличенной поверхностью и телескопическая стрела увеличивают несущую способность и позволяют максимально точно выдвигать/убирать стрелу, а также предотвращают ее вращение при нагрузке сбоку.
  3. Механизм, отвечающий за выдвижение/втягивание стрелы, спроектирован тщательно. Для его работы используется высокопрочный надежный кабель - такой же применяется и для вращения резистентных канатов. Совместно с направляющим подшипником шкива этот механизм служит для стабильной работы (используются импортные компоненты).
  4. Качественная сварка, выполненная по передовым технологиям, используемая в элементах конструкций. Отличное качество продукции обеспечивает наличием сварочного аппарата (автоматического типа, с предварительной обработкой), служащего для ключа сварки.
  5. Обжимные наконечники в трубопроводах призваны увеличить надежность мест соединений, снизить утечку и увеличить герметичность.

Спецификация автокрана QY30K5

выдвижной стрелы крана: QY30K5 Наибольшая грузоподъемность: 30 тонн.

I. Руководство

1. Производитель

Кран создан и произведен фирмой XCMG, содержит широкую кабину, трехосный, тип привода/рулевого управления: 6 х 4 х 2.

1.1. Конструктив

Созданный и произведенный кран от компании XCMG соответствует структуре анти-кессона, изготавливается из стали высочайшего качества.Выносные опоры находятся между первой и второй осями, а также в задней части рамы. Также присутствуют передние/задние крюки для буксировки. Поверхность полностью противоскользящая.

1.2. Изготовитель двигателя
Производитель: Shanghai Diesel Engine Co., Ltd.
Модель: SC8DK280Q3 (разработка компании Dongfeng).
Тип двигателя: шестицилиндровый, рядный, присутствует водяное охлаждение (включает теплообменник), содержит щит управления двигателем (дизель).
Полное соответствие экостандарту Евро-3.
Вместительность бака с топливом: ~ 300 литров.
1.3. Приводная линия
1.3.1. КПП
Шестиступенчатая механическая КПП, рулевое управление задними осями.
1.3.2. Ось
Высоконадежные оси, неприхотливы к обслуживанию.
Первая ось: одна шина (отвечает за рулевое управление).
Вторая ось: сдвоенные шины (отвечает за движение).
Третья ось: сдвоенные шины (также отвечает за движение).
1.3.3. Вал привода

Зубчатый фланец крестообразной формы используется для стыковки приводного вала, балансировки передаточной силы и создания крутящего момента большей величины.

1.4. Подвеска

Спереди: пружины горизонтальные, пластинного типа (со стволом амортизатора).
Сзади: пружины горизонтальные, пластинного типа (балансировка по двум осям).

1.5. Рулевое управление

Рулевое управление механическое, включает в себя гидроусилитель устройств.

1.6. Колесо

Диагональная грузовая шина, типоразмер 12.00-200, используется для грузовиков большого веса, является унифицированной. Стандартная комплектация уже содержит одну запаску.

1.7. Тормоз

Рабочий: педаль, приводимая в управление ногой; система с двумя контурами торможения, пневматического типа. Первый контур обеспечивает торможение колес первой оси, второй – торможение второй и третьей осей.Стояночный: действие этого тормоза обеспечивает торможение 2 и 3 осей, а также создает эффект камеры, наполненной воздухом (несколько подпружиненной) на каждую из осей.
Дополнительный тормоз: отвечает за вытыхание двигателя.

1.8. Кабина

Полностью обновленный дизайн кабины (тип «люкс»). Руль и сиденья в кабине имеют возможность регулировки. Присутствуют большие зеркала заднего вида, а также проигрыватель компакт-дисков. Также есть электроомыватель лобового стекла и электростеклоподъемники в двери.

Стандартная комплектация включает в себя обогреватель и систему кондиционирования.

1.9. Гидравлическая система

Четверной гидравлический насос соединенный с коробкой передач через вал отбора мощности обеспечивает рулевое управление краном, выносными опорами и подъемом стрелы.

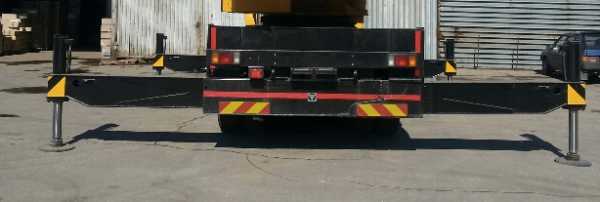

1.10. Выносные гидроопоры

Гидроопоры типа H (состоят из 4-х точек поддержки, аутригерных балкок, а также домкратов гидравлического типа). Ручки управления располагаются слева и справа от сиденья. Датчик уровня, а также контрольный ускоритель находятся возле рычагов управления. Выносные опоры соединяются под домкратами при помощи шарниров.
Гнездо №5 находится на раме спереди. Выносная стрела может вращаться на угол 360 градусов.

1.11. Электрика

Постоянный ток напряжением 24В, отрицательное заземление. Две батареи. Электроосвещение соответствуют законам КНР в сфере безопасности дорожного движения (сюда входят обычные фары стандартные, противотуманки, а также лампа заднего хода).

1.12. Инструменты

В комплектацию входит комплект для проведения работ по обслуживанию крана.

2. Надстройка

2.1. Поворотное кольцо

Четырехконтактный соединительный узел поворотного кольца позволяет обеспечивать вращение в пределах 360 градусов, при этом обеспечивая пыле- и влагозащищенность.

2.2. Поворотный круг

Изготовленный из высокопрочной стали, поворотный круг с антипрокручивающейся системой имеет высокую допустимую нагрузку.

2.3. Система гидравлики

Гидравлический и пилотируемый многоканальные переключательные клапаны системы управления, а также основной операционный клапан зависят от нагрузки, пропорциональной многоканальному переключательному клапану, ударопрочные клапаны в каждой единице трехходовых клапанов, антикоррозионными клапанами оснащены основные и вспомогательные подъемные устройства. Система лебедки позволяет развивать повышенную скорости при маленькой нагрузке и медленную –при большой нагруженности.
Импортный пропорциональный клапан, призванный сбрасывать давление в случае необходимости, является также пилотным. Подвижный угол клапанной ручки зависит от выходного давления клапана. Сам клапан хода шпинделя служит также гидравлическим распределителем, пропорциональным силе давления на выходе клапана. Другими словами, ступенчатый способ управления применяется везде. Автоматическая дроссельная заслонка позволяет регулировать необходимые обороты двигателя без участия оператора. Лебедка может работать быстро в случае небольших грузов, при тяжелом подъеме скорость уменьшается. Незначительное падение в системе подъема оптимизировано, система является энергосберегающей. Отличный ступенчатый способ управление сочетаются с надежной работой.

Емкость масляного бака около: 658 л.

2.3.1. Масляный гидрорадиатор

Подключен последовательно к гидросистеме, имеет высокую мощность, а также возможность быстрого масляного охлаждения в гидросистеме.

2.4. Управление

Гидросистема – пилотного типа. Неприхотлива в обслуживании. Обеспечивает отличную управляемость в ступенчатом режиме, хотя поддерживает также бестолчковую регулировку скорости.

2.5. Основная и дополнительные подъемная системы

Обе системы приводятся в движение гидродвигателем, оборудованным планетарным редуктором, содержат нормально замкнутый тормоз, а также упорный резистентный канат. Базовая и дополнительные подъемные системы в состоянии работать раздельно.
Основная лебедка: сила тяги – 4000 кг, ширина троса – 14 мм, длина троса – 165 м.
Дополнительная лебедка: сила тяги – 4000 кг, ширина троса – 14 мм, длина троса – 105 м.

2.6. Система подъема

К одному цилиндру прикреплен клапан противовеса. Угол наклона подъема в пределах: -2~°80°.

2.7. Система поворота

Работает при помощи гидродвигателя, включающего в себя планетарный редуктор, а также нормально замкнутый тормоз. Есть возможность регулируемого скольжения, а также вращающаяся бестолчковая система управления скоростью.

2.8. Основная стрела

В ее состав входят базовая стрела и 4 секции, способные выдвигаться по телескопическому принципу. Стрела произведена из конструкционной стали высокого качества (в поперечном сечении используется восьмиугольник). В момент подъема обеспечивается большая надежность и устойчивость.
Ползунок, отвечающий за величину зазора, настраивается. Одиночный цилиндр содержит также телескопические канаты для одновременного выдвижения/убирания стрелы. Вершина стрелы оборудована пятью шкивами, являющихся стандартными.

2.9. Кабина оператора

Сконструирована удобная, функциональная, просторная кабина, отвечающая высоким стандартам комфорта и уровню безопасности. Оборудована противосолнечным козырьком и защитными рельсами. Дверь кабины открывается извне, сиденье снабжено механизмом регулирования. Положение необходимых элементов и контроллеров разработано с учетом видимости под широким углом зрения.
Стандартная комплектация включает в себя систему кондиционирования, а также обогреватель.

2.10. Система безопасности

Система содержит балансировочный и предохранительный гидроклапаны, гидроклапан двойного действия и иные клапаны для надежного и безопасного функционирования всей системы.
В отвечающей за нагрузки и ограничения системе Гиршман применяются продвинутые микротехнологии обработки, что позволяет экономить электричество, повысить мощность, использовать более тонкие настройки и легче эксплуатировать систему. Имеющаяся в наличии ЖК-панель позволяет отображать осуществляемые операций (величину момента, реальный и номинальный проценты нагрузки, вылет, угол наклона и длину стрелы, наивысшую высоту подъема, общее состояние, служебные, информационные коды и иные символы). Дисплей способен показывать полный перечень предупреждающих символов и опцию перегрузки выключателя, равно как и перегрузку памяти (т. н. черный ящик), а также, помимо этого, и опцию самостоятельного диагностирования поломок.
Ограничение окончания каната выполняется при помощи ворот (для предотвращения его падения).
Ограничитель высоты закрепляется на оголовке стрелы во избежание намотки каната.

2.11. Противовес

Утяжелитель прикреплен к задней части поворотной платформы, его вес составляет 5,2 т.

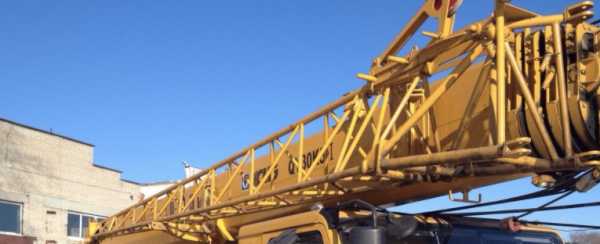

2.12. Гусёк.

Имеет решетчатую структуру, произведен из стали высокого качества. В длину он составляет 8 м. 30 см. Возможные углы смещения: 0, 15 и 30 градусов.
Гусёк может быть зафиксирован сбоку от стрелы, чтобы была возможность передвигаться на автокране по дорогам общего пользования.

2.14. Наибольшая производительность

Грузоподъемность вершины – та же, что у основной стрелы. Тем не менее, недопустим перегруз выше 2,8 т.

3. Цвет

Цвет системы крепления: черный.
Цвет надстройки и кабины водителя: желтый.

www.xcmg7.ru

Автокран ХСМГ QY30K5-I грузоподъемностью 30 тонн у официального дилера

SC9DF290Q4 Shanghai Diesel Engine Co., Ltd. Модель двигателя

8JS125T Shaanxi Fast Gear Co., Ltd. Tрансмиссия

Передняя ось 16DIF-C105ACA; Средняя ось 18TMRF-C223BFC; Задняя ось 18TMRF-C223BFCHA. Xuzhou Meritor Axle Co., Ltd. Оси

8000 - передняя, 26100 - задняя Нагрузка на оси (кг)

80 Mаксимальная скорость движения (км/ч)

22 Минимальный диаметр разворота (м)

290 Минимальный дорожный просвет(мм)

40 Mаксимальный преодолеваемый подъем (%)

39 Расход топлива на 100 км (л)

30 Максимальная грузоподъемность (т)

3 Минимальный рабочий радиус (м)

1025 Макс. грузовой момент Основной стрелы (Кн.м)

630 Макс. грузовой момент Полностью выдвинутой стрелы (Кн.м)

- Макс. грузовой момент Полностью выдвинутой стрелы + гусек (Кн.м)

10,6 Длина Основной стрелы (м)

40,4 Длина полностью выдвинутой стрелы (м)

48,7 Длина полностью выдвинутой стрелы + гусек (м)

68 Время подъема стрелы (с)

140 Время телескопирования стрелы (с)

2,5 Максимальная скорость вращения (об/мин)

75-120 Скорость подъема Основной лебедки (м/мин)

75-120 Скорость подъема Вспомогательной лебедки (м/мин)

12500 Общая длина (мм)

2500 Общая ширина (мм)

3450 Общая высота (мм)

34100 Общая масса в транспортном положении (кг)

- Мосты

211/2200 Номинальная мощность двигателя (Квт/(об/мин))

1200/1400 Номинальный крутящий момент двигателя(Н.м/(об/мин) )

xcmg-ru.ru

Подъемный кран XCMG QY30K5 - Спецтехника, строительная и погрузочная техника


Грузоподъемность, т30
Способ передвижениясамоходный
Макс. вылет стрелы, м38,7 (с гуськом 47,6 м)
Тип стрелытелескопическая
Частота вращения поворотной части (об./мин)2
Тип двигателядизельный
Мощность двигателя, л.с., кВт206 кВт
Макс. скорость передвижения, км/ч75
Общий вес крана,т32,4
Габариты крана в транспортном положении, м12,61х2,5х3,52
ДвигательCummins 6CL2802
Область примененияПогрузочно-разгрузочные работы

Автокран XCMG QY30K5 (дорожное шасси) грузоподъемностью 30 тонн оснащен мощным двигателем с отличными характеристиками, отвечающим современным требованием экологической безопасности Евро 3. На кране установлена пяти секционная стрела с восьмиугольным оригинальным профилем. Кран QY30K5 обладает низким центром тяжести, обеспечивая хорошую устойчивость при движении и работе крановой установки. Данная модель практична в использовании, имеет сбалансированный и приятный внешний вид, хорошую проходимость. На кране XCMG QY30K5 используется высокотехнологичная стреловая система с модернизированным оголовником стрелы и встроенными ползунами (слайдерами), что увеличивает места соединения секций стрелы, уменьшает деформацию стрелы и повышает ее поперечную жесткость. Cекции стрелы выдвигаются с помощи одного гидроцилиндра и блока полиспаста. Подъем стрелы производится с помощью одного гидроцилиндра. Кран оснащен решетчатым удлинителем стрелы и дополнительным аутригером, расположенным под кабиной водителя, что увеличивает устойчивость и диапазон проводимых работ. Кран QY30K5 укомплектован эффективной системой безопасности PAT, делающей крановые операции безопаснее.


категория: Подъёмные краны XCMG

lifters-loaders.ru

Автокран XCMG QY30K5

На этой странице Вы можете купить автокран XCMG QY30K5, Цена по запросу


Добавлено: 20 апр 2017, Просмотров: 40

Цена по запросу

Торговая марка: XCMG
Модель: QY30K5
Год выпуска: 1950 г.
Цена: По запросу
Описание: Автокран XCMG QY30K5, грузоподъемность 30 тон, длина стрелы 38.5 м., длина гуська 8.3 м.
Цена 13.425.896,7 руб
Внимание!
Цены уточняйте у наших менеджеров!
Производитель XCMG
Описание Описание
Характеристики
Фотографии
Описание
Автомобильный кран QY30K5 широко используются проверенные технологии серии К, использование новых материалов и процессов, повышает производительности и надежность продукта. Переменная подъемная гидравлическая система, использование новых систем кондиционирования, пять восьмиугольной секции крана с телескопической стрелой и другие инновационные технологии, что значительно повышает общую производительность продукта.
Характеристики
Характеристики
Автокран XCMG QY30K5
Производитель: XCMG
Модель: QY30K5
Габариты
Общая ДхШхВ (мм): 12070х2500х3390
Весовые характеристики
Снаряженная масса (кг): 32400
Нагрузка на ось передний мост (кг): 7000
Нагрузка на ось задний мост (кг): 25400
Производительность
Макс. Скорость (км/ч): 75
Мин. диаметр поворота (м): 22
Мин. дорожный просвет (мм): 291
Угол подъема(°): 19
Угол отклонения(°): 13
Тормозной путь (при скорости 30 км/ч) (м): 10
Макс. преодолеваемость(%): 30
Расход топлива на 100 км (л): ~40
Двигатель
Производитель: Shanghai SINOTRUK
Модель двигателя: SC8DK280Q3 WD615.329
Номинальная мощность(кВт/(обр/мин)): 206/2200 213/2200
Номинальный крутящий момент двигателя(N.m/(обр/мин)): 1112/1400 1160/1400
Объем двигателя (мл): 8300 9726
Количество цилиндров: 6 6
Скорость вращение двигателя (rpm.): 2200 2200
Габариты двигателя (ДхШхВ)(мм): 1363х890х982
Вес двигателя(кг): 700 850
Экологический класс: Евро-3
Рабочих характеристики подъема
Макс. Общая номинальная грузоподъемность (кг): 30000
Мин. рабочий радиус (м): 3
Радиус поворота (м): 3.065
Макс. грузовой момент основной стрелы (kN.m): 1025
Промежуток аутригера продольные (м): 5.85
Промежуток аутригера боковые (м): 6
Длина основной стрелы (м): 10.1
Длина полностью выдвинутой основной стрелы (м): 38.5
Длина гуська, (м): 8.3
Длина полностью выдвинутой стрелы + гусек (м): 46.8
Рабочая скорость
Время подъема стрелы (с): 68
Полное время раздвигание стрелы (с): 150/140
Макс. Скорость поворота (обр./м): 2.5
Скорость подъема (одной строкой) главная лебедка полная нагрузка (m/min): 120
Скорость подъема (одной строкой) вспомогательная лебедка полная нагрузка (m/min): 120
Габаритные размеры автокрана XCMG QY30K5
Грузовысотные характеристики на автокрана XCMG QY30K5
Местоположение: Россия / Амурская область / Благовещенск

Фотографии


Контактная информация


Смотрите также в продаже




www.stroyteh.ru

Автокран XCMG QY30K5-I - ООО "ТехКомплектСервис"




грузоподъемностью 30 тонн, смонтирован на специально сконструированное самоходное шасси с задним приводом. Спецтехника имеет низкий центр тяжести, что гарантирует повышенную устойчивость при движении и выполнении грузовых работ. Отличное сочетание ходовых характеристик с грузовыми показателями обеспечивает крану XCMG QY30K5-I широкую область применения.

Главная лебедка крана XCMG QY30K5-I снабжена 2-ступенчатой системой регулировки подъема груза. Такая конструкция позволяет адаптировать скорость вращения лебедки барабана к массе груза: при работе с большой массой лебедка вращается медленнее, а если масса небольшая, то быстрее. В результате повышается эффективность работы крана, уменьшается энергопотребление. Главная и независимая лебедки могут работать одновременно или по отдельности.
Как и другие краны XCMG средней грузоподъемности, QY30K5-I оснащен производительным двигателем, экологические показатели которого отвечают европейскому стандарту Euro-3. Благодаря использованию высокотехнологичных сплавов масса крана XCMG QY30K5-I невелика для своего класса. Это обуславливает хорошие скоростные характеристики (до 75 км/ч) и отличную маневренность.

Технические характеристики

  • Длина, мм 12 570
  • Ширина, мм 2 500
  • Высота, мм 3 390
  • Масса в рабочем состоянии, кг у XCMG QY30K5-1 32 400
  • Нагрузка на переднюю ось, кг 7 000
  • Нагрузка на заднюю ось, кг 25 400
  • Тип двигателя SC9DF290Q4
  • Ном. мощность двигателя, кВТ/(об./мин) у XCMG QY30K5-1 211/2200
  • Ном. крутящий момент двигателя, Нм/(об./мин) 1200/1400
  • Макс. скорость движения, км/ч 80
  • Мин. диаметр поворота, м 22
  • Мин. дорожный просвет, мм у XCMG QY30K5-1 291
  • Угол въезда, град 19
  • Угол съезда, град 13
  • Макс. подъемопреодолеваемость, % 40
  • Расход топлива, л/100км у XCMG QY30K5-1 40
  • Макс. номинальная общая грузоподъемность, т 30
  • Мин. номинальный рабочий вылет, мм 3 000
  • Радиус поворота хвостовой части поворотной плиты, м 3,065
  • Макс. момент подъема, кНм у XCMG QY30K5-1 1 025
  • Основная стрела, м 10,6
  • Вылет главной стрелы без гуська, м 40,4
  • Вылет главной стрелы с гуськом, м 48,7
  • Продольное расстояние выносных опор, м у XCMG QY30K5-1 5,85
  • Поперечное расстояние выносных опор, м 6
  • Время изменения вылета стрелы крана, сек 68
  • Время полного выдвижения стрелы крана, сек 150
  • Макс. скорость поворота, об/мин у XCMG QY30K5-1 2,5
  • Макс. скорость главного подъемного механизма при нулевой нагрузке (одинарный канат), м/мин 120
  • Макс. скорость вспомогательного подъемного механизма при нулевой нагрузке (одинарный канат), м/мин 120




tehkomservis.ru

Автокраны - Автокран XCMG QY30K5

ХарактеристикаЗначение
Длина, мм12 570
Ширина, мм2 500
Высота, мм3 390
Масса в рабочем состоянии, кг у XCMG QY30K5-132 400
Нагрузка на переднюю ось, кг7 000
Нагрузка на заднюю ось, кг25 400
Тип двигателяSC9DF290Q4
Ном. мощность двигателя, кВТ/(об./мин) у XCMG QY30K5-1211/2200
Ном. крутящий момент двигателя, Нм/(об./мин)1200/1400
Макс. скорость движения, км/ч80
Мин. диаметр поворота, м22
Мин. дорожный просвет, мм у XCMG QY30K5-1291
Угол въезда, град19
Угол съезда, град13
Макс. подъемопреодолеваемость, %40
Расход топлива, л/100км у XCMG QY30K5-140
Макс. номинальная общая грузоподъемность, т30
Мин. номинальный рабочий вылет, мм3 000
Радиус поворота хвостовой части поворотной плиты, м3,065
Макс. момент подъема, кНм у XCMG QY30K5-11 025
Основная стрела, м10,6
Вылет главной стрелы без гуська, м40,4
Вылет главной стрелы с гуськом, м48,7
Продольное расстояние выносных опор, м у XCMG QY30K5-15,85
Поперечное расстояние выносных опор, м6
Время изменения вылета стрелы крана, сек68
Время полного выдвижения стрелы крана, сек150
Макс. скорость поворота, об/мин у XCMG QY30K5-12,5
Макс. скорость главного подъемного механизма при нулевой нагрузке (одинарный канат), м/мин120
Макс. скорость вспомогательного подъемного механизма при нулевой нагрузке (одинарный канат), м/мин120

veles-kargo.ru
