Vermeer navigator d24x40a - характеристики, условия эксплуатации, цена

Vermeer Navigator d24x40: высокие технологии и экономичность

Буровое высокопроизводительное оборудование Vermeer Navigator широко известно среди строителей во всех странах мира. Прокладка полноценных трубопроводов и инженерных коммуникаций с его использованием становится проще в разы. Управление установками не требует особой подготовки и специальных знаний. Выбирая буровую установку, стоит позаботиться о том, что бы запчасти для Vermeer Navigator d24x40 и аксессуары были соответствующими.

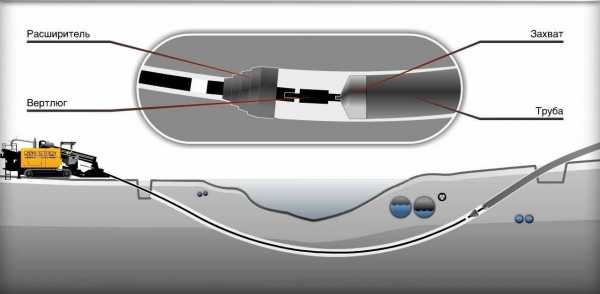

Модельный ряд установок горизонтального бурения (ГНБ) Vermeer Navigator сформирован таким образом, что способен удовлетворить любые потребности при осуществлении бестраншейной прокладки. Важно знать, что установки необходимо дополнять системами локации и приготовления бурового раствора, расходными материалами и инструментами, которые понадобятся в процессе выполнения работ.

Установки ГНБ американской компании Vermeer известны мобильными удобными конструкциями, которые обеспечивают эффективное бурение в любых условиях. Мощное вращательное усилие агрегатов и наличие обратной продавливающей протяжки позволяют оперативно проводить бурение даже при постоянно меняющихся условиях на рабочей площадке. Буровые установки корпорации Vermeer пользуются повышенным спросом во всем мире, являются эталоном качества и мощности среди подобных агрегатов.

История Vermeer

Самое первое изобретение основателя компании Гари Вермеера – конструкция вагона с механическим подъемником. Огромный спрос способствовал созданию в 1948 году производственной компании под названием Vermeer Manufacturing Company. Сегодня на счету предприятия масса полезных изобретений, к примеру, круглый сенной пресс, измельчители пней и древесных отходов. За более чем полвека небольшая контора превратилась в международную корпорацию, которая производит широкий модельный ряд оборудования для промышленности, сельского и лесного хозяйства.

Установки Navigator появились в 1991 году. Основное предназначение – прокладка коммуникаций и трубопроводов методом горизонтального направленного бурения. Именно их использовали для прокладки волокно-оптического кабеля всемирной паутины интернет. Сегодня траншейное оборудование компании пользуется огромным спросом у предприятий, занимающихся разработкой месторождений, строительством дорог, предоставляющих спецтехнику в аренду.

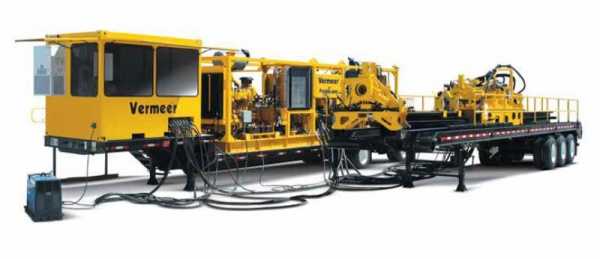

Расширяя рынок сбыта и изготавливая большие буровые установки, корпорация Vermeer сконцентрировала свое внимание на усовершенствовании оборудования для таких сфер, как канализация, водоснабжение, газо- и нефтеснабжение. Поэтому в 2007 году приобрела активы Horizontal Rig & Equipment – крупнейшего производителя установок ГНБ. Сегодня ее агрегаты считаются самыми мощными и эффективными.

На сегодняшний день корпорация производит два типа горизонтального бурового оборудования:

• для прокладки трубопроводов;
• для проведения коммуникаций.

Концепция Vermeer основывается на четырех самых важных положениях: персонал, принципы, продукт, прибыль. Оценивая по достоинству труд своего персонала, компания создает наилучшие условия для профессионального и карьерного роста каждого служащего, а также возможность участия в прибыли корпорации. Принципы корпорации опираются на честность, открытость, стремление к совершенству, рациональное использование ресурсов.

Продукция компании известна своим высоким качеством. При ее создании используются передовые инженерные разработки. Кроме того, Vermeer всегда прибегает к всевозможным вариантам сотрудничества, что позволяет ей долгие годы сохранять лояльность и уважение деловых партнеров и клиентов. Постоянный рост прибыли корпорации Vermeer дает возможность развиваться и расширяться, заниматься усовершенствованием продукции и изобретать новое оборудование.

Особенности и преимущества использования установок Vermeer Navigator

Установки Vermeer Navigator легко справляются с грунтом любого типа. Быстро разрушают твердые породы, в том числе скальные основания и другие тяжелые виды. Особенности ГНБ оборудования Navigator:

• наличие системы раскручивания на гидравлике, что оптимизирует работу оборудования и позволяет маломощным установкам пробивать твердый грунт;
• оснащение выносными опорами позволяет сохранять баланс и равновесие в процессе работ при раскачивании или сильной вибрации;
• закрытый способ бурения позволяет сохранить ландшафтный дизайн, надземные коммуникации и дает возможность бурить траншеи под водой.

Агрегаты удобны в эксплуатации и легки в управлении. С их помощью выполняется строительство, ремонт и санация подземных коммуникаций под лесными массивами, оврагами и реками, в скальных породах и плавунах. А также в условиях: плотной застройки, наличия автомагистралей, трамвайных путей, автодорог, парков и скверов, магистральных трубопроводов. Использование высокотехнологичного оборудования Vermeer Navigator позволяет сократить сроки производственных работ, количество необходимой техники и рабочей силы. А также снизить риск аварий и обеспечить длительную эксплуатацию трубопровода. Полная автономность установок исключает необходимость во внешних источниках энергии.

Финансово-экономический аспект:

1. Сокращение сроков строительства, затрат на привлечение дополнительной рабочей силы и тяжелой техники соответственно снижает сметную стоимость строительства.
2. Минимальные затраты на энергообеспечение бурового оборудование подтверждает экономичность его использования.
3. Отсутствие поврежденных участков железных дорог, автомагистралей, парков и объектов городской инфраструктуры исключает затраты на их восстановление.
4. Снижение затрат на ремонт и контроль трубопроводов во время их эксплуатации.

Использование Vermeer Navigator позволяет сохранить ландшафт и экологический баланс в местах проведения строительных работ. А также исключает вредное воздействие на окружающую природу, на донные отложения и не размывает береговую линию. Кроме того, применение буровых установок не оказывает негативного влияния на людей.

Дополнительная характеристика Vermeer d24x40a и других моделей линейки d24x40: наличие ЖК-экрана и джойстика, легкий гусеничный ход и модернизированное управление. Все это обеспечивает быстрое перемещение установки и ее маневренность. Дистанционное радиоуправление улучшает обзорность при проведении погрузки и разгрузки. Пожизненная гарантия на шестерни и реечный механизм обеспечивает защиту вложенных средств в покупку данных агрегатов.

Кроме Vermeer Navigator на рынке технологического оборудования присутствуют установки для бурения Robinson, ознакомиться с которыми можно в этой статье. Помимо ГНБ существует еще и технология горизонтально-направленного прокола, о которой можно прочитать в этой статье.

Прочтите также:

←Вернуться

gnbs.ru

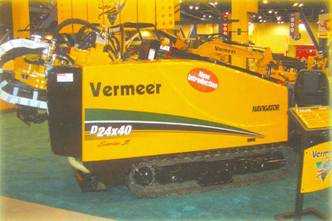

∞ Характеристики установки ГНБ Vermeer Navigator D24x40 Series II

ГНБ оборудование: Vermeer Navigator D24x40 Series II

Характеристики	Значение параметра
Длина, мм	6120
Ширина, мм	2110
Высота, мм	1930
Вес (со штангами), кг	8364
Модель двигателя	John Deere 4045HF275 Tier II
Мощность, л.с.	1125
Топливный бак, л	170
Макс. крутящий момент, Нм	5425
Сила протяжки, кг	10886
Скорость вращения шпинделя, об/мин	270
Длина буровых штанг Firestick, см	305
Диаметр бурения, мм	60
Вес, кг	34
Радиус изгиба, м	33
Макс. расширение, мм	600
Объем подачи буровой смеси, л/мин	178
Длина прокладки, м	320

gorizontalnoeburenie.ru

D24x40 S3 | Equipment | Vermeer

Toggle navigation North America | English

• North America
• • English
  • Español
  • Français
• Latin America
• • English
  • Español
  • Português
• Europe / Middle East / Africa
• • Deutsch
  • English
  • Español
  • Français
  • Português
  • Русский
  • Deutsch CE
  • English CE
  • Español CE
  • Français CE
  • Português CE

www.vermeer.com

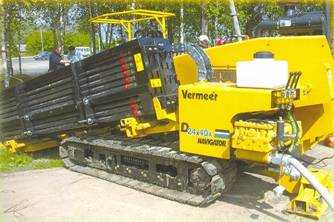

Установка ГНБ VERMEER NAVIGATOR D24X40A

Строительные работы Нашли ошибку?

Техническая характеристика D24X40A Длина, см 516 Ширина, см   201 Высота, см  216 Масса (со штангами), кг 7802 Двигатель   Модель Gummins 4BTA3,9 Мощность, л.с.  125 Топливный бак, л 133 Рабочие характеристики   Макс, крутящий момент, Нм 5423 Сила протяжки, кг 10796 Скорость вращения шпинделя, об/мин  262 Параметры бурения   Длина буровых штанг Firestick, см 305 Диаметр, мм   60 Макс, расширение, мм 600 Макс, длина бурения, м 320 Объем подачи буровой смеси, л/мин  144 Так же рекомендуем посмотреть:

hydrotechnics.ru

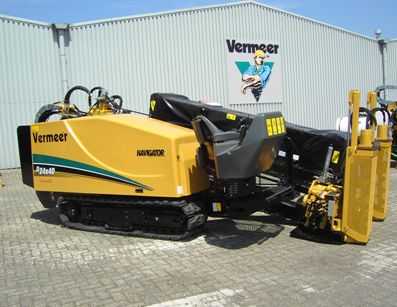

Установка Vermeer Navigator D24x40 Series II

  Установка D24x40 серии II отличается удобной автономной конструкцией, что позволяет подрядчикам эффективно использовать рабочую силу и обеспечивает мощное вращательное усилие на шпинделе, необходимое для бурения в тяжелых условиях. С моментом вращения 5423 Нм и усилием продавливания/обратной протяжки 106,8 кН установка предоставляет машинистам возможность высокопроизводительного выполнения работ независимо от изменяющихся условий на рабочей площадке.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

• Управление всеми функциями с помощью джойстика и дополнительный ЖК-экран сокращают время обучения машиниста и время подготовки установки к работе.
• Благодаря возможности перемещения гусеничным ходом со скоростью 4,8 км/ч ускоряется время перемещения установки на новое место работы и облегчается ее маневрирование в пределах рабочей площадки.
• Модернизированные органы управления гусеницами делают управление установкой более плавным, а наличие стандартного блока дистанционного радиоуправления увеличивает обзорность во время погрузочно-разгрузочных работ.
• Защита инвестиций, благодаря эксклюзивной пожизненной ограниченной гарантии Vermeer на реечный механизм и шестерни.

                                                                       Технические характеристики

Длина, см	598,2
Ширина, см	236.2
Высота, см	233,7
Вес (со штангами), кг	8 704,4
Двигатель Модель	John Deere PowerTech          4045HF275
Мощность, кВт	93.2
Дизельный бак, л	170.3
Рабочие характеристики
Максимальный крутящий момент, Нм	5 423.3
Максимальная скорость вращения об/мин	270
Сила подачи, кг	10 886,2
Сила протяжки, кг	10 886,2
Гидравлический разъем штанг	Да
Гидравлическая замена штанг	Да
Максимальная скорость каретки на максимальных оборотах, м/мин	77.1
Параметры бурения
Длина буровых штанг Firestick I, м	3,05
Количество буровых штанг Firestick I, шт	50
Диаметр, мм	60
Вес штанги, кг	36,8
Диаметр пилотного бурения, мм	89
Максимальное расширение, мм	600
Максимальная длина бурения, м	320
Скорость хода, км/ч	2.4
Объем подачи буровой смеси, л/мин	189

gnb1.ru

Установка Vermeer Navigator D24x40 Series II Tier 4I

     Установка D24x40 серии II отличается удобной автономной конструкцией, что позволяет подрядчикам эффективно использовать рабочую силу и обеспечивает мощное вращательное усилие на шпинделе, необходимое для бурения в тяжелых условиях. С моментом вращения 5423 Нм и усилием продавливания/обратной протяжки 106,8 кН установка предоставляет машинистам возможность высокопроизводительного выполнения работ независимо от изменяющихся условий на рабочей площадке.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

• Управление всеми функциями с помощью джойстика и дополнительный ЖК-экран сокращают время обучения машиниста и время подготовки установки к работе.
• Благодаря возможности перемещения гусеничным ходом со скоростью 4,8 км/ч ускоряется время перемещения установки на новое место работы и облегчается ее маневрирование в пределах рабочей площадки.
• Модернизированные органы управления гусеницами делают управление установкой более плавным, а наличие стандартного блока дистанционного радиоуправления увеличивает обзорность во время погрузочно-разгрузочных работ.
• Защита инвестиций, благодаря эксклюзивной пожизненной ограниченной гарантии Vermeer на реечный механизм и шестерни.

                                                                       Технические характеристики

Длина, см	598,2
Ширина, см	236.2
Высота, см	233,7
Вес (со штангами), кг	8 704,4
Двигатель Модель	John Deere PowerTech      4045HFC93
Мощность, кВт	93.2
Дизельный бак, л	170.3
Рабочие характеристики
Максимальный крутящий момент, Нм	5 423.3
Максимальная скорость вращения об/мин	270
Сила подачи, кг	10 886,2
Сила протяжки, кг	10 886,2
Гидравлический разъем штанг	Да
Гидравлическая замена штанг	Да
Максимальная скорость каретки на максимальных оборотах, м/мин	77.1
Параметры бурения
Длина буровых штанг Firestick I, м	3,05
Количество буровых штанг Firestick I, шт	50
Диаметр, мм	60
Вес штанги, кг	36,8
Диаметр пилотного бурения, мм	89
Максимальное расширение, мм	600
Максимальная длина бурения, м	320
Скорость хода, км/ч	2.4
Объем подачи буровой смеси, л/мин	189

gnb1.ru

Установка ГНБ VERMEER NAVIGATOR D24X40 Series II

Строительные работы Нашли ошибку?

Техническая характеристика D24X40 Series II Длина, см 566 Ширина, см 208 Высота, см 190 Масса (со штангами), кг 8364 Двигатель   Модель John Deere 4045H Tier II Мощность, л.с. 125 Топливный бак, л 133 Рабочие характеристики   Макс, крутящий момент, Нм  5423 Сила протяжки, кг 10886 Скорость вращения шпинделя, об/мин 274 Параметры бурения   Длина буровых штанг Firestick, см 305 Диаметр, мм 60 Макс, расширение, мм   600 Макс, длина бурения, м   320 Объем подачи буровой смеси, л/мин  189 Так же рекомендуем посмотреть:

hydrotechnics.ru
