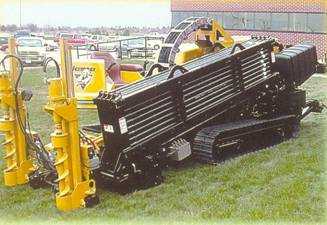

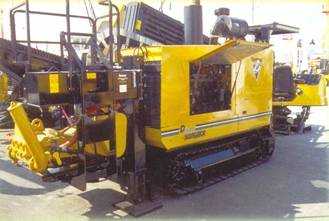

Установка ГНБ VERMEER NAVIGATOR D200x300







Строительные работы

Нашли ошибку?

Техническая характеристика D200x300



















Длина, см

1625

Ширина, см

254

Высота, см

340

Масса (со штангами), кг

34473

Двигатель
Модель

Caterppillar C-12

Мощность, л.с.

400

Топливный бак, л

795

Рабочие характеристики
Макс, крутящий момент, Нм

40680

Сила протяжки, кг

90719

Скорость вращения шпинделя, об/мин

100

Параметры бурения
Длина буровых штанг Firestick, см

до 975

Диаметр, мм

 110

Макс, расширение, мм

1400

Макс, длина бурения, м

 1500

Объем подачи буровой смеси, л/мин

по заказу

Так же рекомендуем посмотреть:

hydrotechnics.ru

Установка горизонтально-направленного бурения Vermeer Navigator D36x50 Series II | Статьи | ТРУБОПРОВОД.рф

Технические характеристики системы Vermeer Navigator D36x50 Series II

Назначение, принцип работы

Применение традиционных методов укладки трубопровода чревато разрушительными последствиями, в прямом смысле этого слова. И разрушаются чаще всего фундаменты зданий или асфальтированные покрытия дорог, через которые проводятся коммуникации.

Особого внимания в плане неудобства использования традиционных «дедушкиных» способов заслуживает процедура проведения трубопроводов через водоемы. Скорость а, главное, качество работы экскаватора, который копает под водой, находясь при этом на плавучем кессоне, вызывает в некоторых случаях чуть ли не слезы.

Технологии же бестраншейной укладки трубопровода при использовании Vermeer Navigator различных моделей позволяют забыть об этих трудностях раз и навсегда.

Техника ГНБ позволяет быстро и качественно строить любые коммуникации, не разрушая при этом ни асфальтовых покрытий, ни фундаментов сооружений. Вначале создается скважина, называемая «пилотной», которая задает направление для дальнейшего бурения и непосредственной укладки предполагаемой трубы. Затем осуществляется расширение скважины. Буровая головка техники Vermeer отсоединяется от штанг, а вместо нее присоединяется «риммер» — расширитель обратного действия. Риммер, в свою очередь, протягивается назад через скважину в направлении буровой установки, расширяя размеры пилотного канала до необходимого для установки трубопровода.

Vermeer «пашет» за десятерых

Помимо прочего, к явным преимуществам техники Vermeer смело можно отнести следующие:

  • Короткие сроки и незначительный объем официальных согласований предстоящих работ с государственными органами. И связано это, в первую очередь, с отсутствием необходимости остановки движения каких бы то ни было видов наземного транспорта: с помощью техники Vermeer практически все работы выполняются под землей.
  • Значительное уменьшение времени работы, кстати, опять-таки, за счет использования высокотехнологичных буровых установок Vermeer
  • Cокращение количества привлекаемой для прокладки трубопроводов традиционной техники и рабочей силы: один Vermeer заменяет пару-тройку строительных бригад.
  • Наконец, снижение риска аварийных ситуаций. Все работы выполняются одной-единственной буровой установкой.

Источник: http://www.su2.ru/texnicheskaya-baza/texnicheskaya-baza

xn--90acg2babefdpm.xn--p1ai

Установка ГНБ VERMEER NAVIGATOR D150x300







Строительные работы

Нашли ошибку?

Техническая характеристика D150x300



















Длина, см

1625

Ширина, см

254

Высота, см

340

Масса (со штангами), кг

34473

Двигатель
Модель

Caterppillar C-12

Мощность, л.с.

400

Топливный бак, л

795

Рабочие характеристики
Макс, крутящий момент, Нм

40680

Сила протяжки, кг

68039

Скорость вращения шпинделя, об/мин

100

Параметры бурения
Длина буровых штанг Firestick, см

до 975

Диаметр, мм

 110

Макс, расширение, мм

1400

Макс, длина бурения, м

 1400

Объем подачи буровой смеси, л/мин

по заказу

Так же рекомендуем посмотреть:

hydrotechnics.ru

Установка ГНБ VERMEER NAVIGATOR D24x33







Строительные работы

Нашли ошибку?

         Техническая характеристика D24x33



















Длина, см

569

Ширина, см

  149

Высота, см

 205

Масса (со штангами), кг

7711

Двигатель
Модель

John Deere 4045TF150

Мощность, л.с.

 115

Топливный бак, л

159

Рабочие характеристики
Макс, крутящий момент, Нм

4474

Сила протяжки, кг

10886

Скорость вращения шпинделя, об/мин

 178

Параметры бурения
Длина буровых штанг Firestick, см

300

Диаметр, мм

  52

Макс, расширение, мм

410

Макс, длина бурения, м

300

Объем подачи буровой смеси, л/мин

159

Так же рекомендуем посмотреть:

hydrotechnics.ru

Установка Vermeer Navigator D100х120 Series II

     Установка D100x120 серии II позволяет бурить различные скважины даже в тяжелых грунтах. Оснащенная дизельным двигателем John Deere 6068 Tier 3 мощностью 150 кВт установка D100x120 серии II создает крутящий момент в 16 270 Нм и усилие продавливания/протяжки в 445 кН.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

  • Повышение производительности благодаря кабине с кондиционером и обзором на 360°, современному рабочему месту машиниста и сенсорным органам управления на электронных джойстиках.
  • Сокращение времени на обслуживание благодаря использованию самоочищающегося реечно-шестеренного привода каретки и секций зубчатой рейки с болтовым креплением.
  • Упрощение замены контейнеров для штанг благодаря опциональному крану с дистанционным управлением, который исключает необходимость в экскаваторе или ковше и обладает грузоподъемностью в 3416 кг и радиусом действия в 6 м.
  • Предотвращение скручивания штанг – подвижный зажим позволяет отсоединяющей системе зажимать все высаженные части штанг при развинчивании нижних и верхних соединений.
  • Высококачественная бурильная колонна Firestick составляется из цельнокованых штанг, изготовленных из высокоуглеродистой легированной стали (сваренной по ТУ Vermeer) и закаленных для придания им равномерной прочности и однородного качества.


                                                            Технические характеристики



























Длина, см


1041,4


Ширина, см


237


Высота, см


299,7


Вес (со штангами), кг


19 731,3


Двигатель


Модель


John Deere PowerTech


 PE6068HF275


Мощность, кВт


150


Дизельный бак, л


283.9





 Рабочие характеристики





Максимальный крутящий момент, Нм


16 269.8


Максимальная скорость вращения м/мин


53,3


Сила подачи, кг


45 359,2


Сила протяжки, кг


45 359,2


Гидравлический разъем штанг


Да


Гидравлическая замена штанг


Да


Максимальная скорость каретки на максимальных оборотах, м/мин


53,3



Параметры бурения


Длина буровых штанг Firestick I, м


6,1


Количество буровых штанг Firestick I, шт


18


Диаметр, мм


89


Вес штанги, кг


160


Диаметр пилотного бурения, мм


127


Максимальное расширение, мм


1000


Максимальная длина бурения, м


900


Скорость хода, км/ч


5.2


Объем подачи буровой смеси, л/мин


      567.8 / 767,1

gnb1.ru

Установка ГНБ VERMEER NAVIGATOR D55X100







Строительные работы

Нашли ошибку?

         Техническая характеристика  D55X100



















Длина, см

909

Ширина, см

 236

Высота, см

307

Масса (со штангами), кг

16556

Двигатель
Модель

 John Deere

Мощность, л.с.

 185

Топливный бак, л

227

Рабочие характеристики
Макс, крутящий момент, Нм

13588

Сила протяжки, кг

24948

Скорость вращения шпинделя, об/мин

 160

Параметры бурения
Длина буровых штанг Firestick, см

 457

Диаметр, мм

 73

Макс, расширение, мм

1000

Макс, длина бурения, м

600

Объем подачи буровой смеси, л/мин

568

Так же рекомендуем посмотреть:

hydrotechnics.ru

Установка ГНБ VERMEER NAVIGATOR D300X500







Строительные работы

Нашли ошибку?

Техническая характеристика D300X500



















Длина, см

1625

Ширина, см

254

Высота, см

340

Масса (со штангами), кг

40724

Двигатель
Модель

Caterppillar C-15

Мощность, л.с.

525

Топливный бак, л

795

Рабочие характеристики
Макс, крутящий момент, Нм

67800

Сила протяжки, кг

136078

Скорость вращения шпинделя, об/мин

88

Параметры бурения
Длина буровых штанг Firestick, см

до 975

Диаметр, мм

 110

Макс, расширение, мм

 1500

Макс, длина бурения, м

 1600

Объем подачи буровой смеси, л/мин

по заказу

Так же рекомендуем посмотреть:

hydrotechnics.ru
