Урал 375 кабина – технические характеристики автомобиля, КПП и передний мост, двигатель и расход топлива, устройство коробки передач
урал 375 машины из первой серии — Сообщество «Грузовики и Автобусы» на DRIVE2
Урал-375 были быстро заменены полностью на Урал-375Д с цельнометаллической кабиной

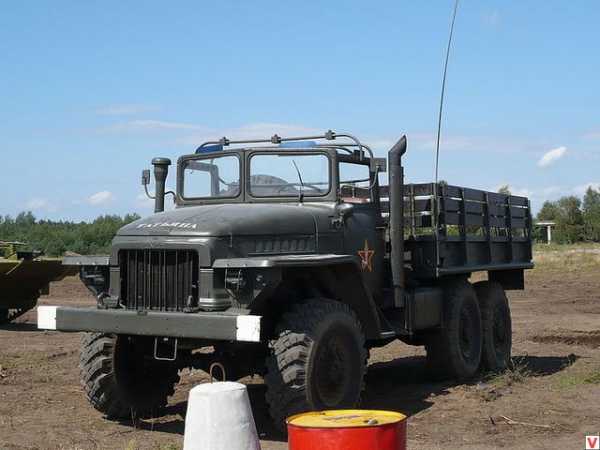

На всех первых УРАЛах были такие кабины с брезентовым верхом и двери со срезом в нижнем заднем углу- там стоял усилитель задней стенки кабины. Брезентовый верх устроил заказчика- обеспечивалась авиатранспортабельность, и производственников (как переходный вариант, пока не сделали штампы). для сравнения выкладываю фото 375 машины из первой серии

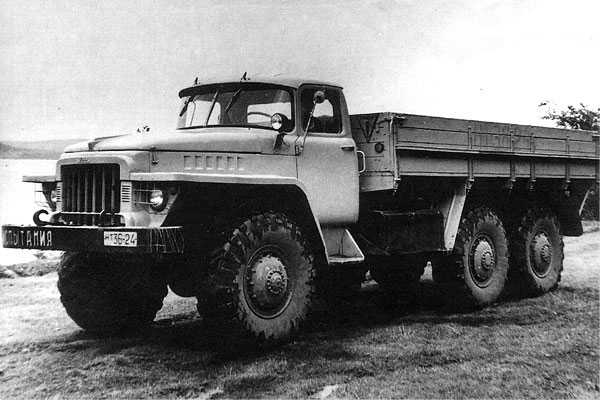

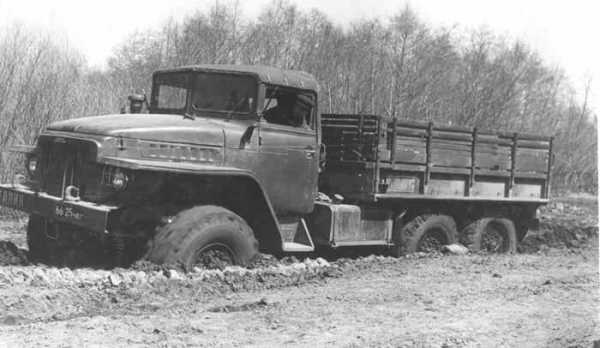

На фото один из поздних опытных образцов, внешний вид которого близок к выпущенным серийно. Характерно почти вертикальное V-образное расположение 2-секционного ветрового стекла. У данного экземпляра похоже утеряна длинная воздухозаборная труба, прожектор и зеркала. Колёсные диски выглядят несколько иначе чем на серийном. Не видно привычной скобы-подножки под передним бампером. Но в основном сходство этого опытного образца с серийным Урал-375 довольно выское.
В большом количестве в начале 1960х годов Урал-375 с кабиной с мягким верхом были поставлены на вооружение в Группу Советских Войск в Германии.

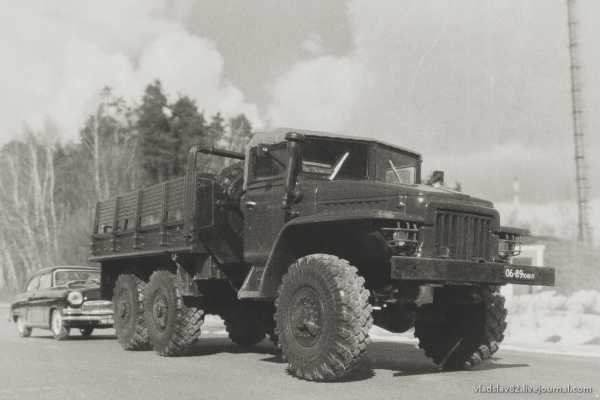

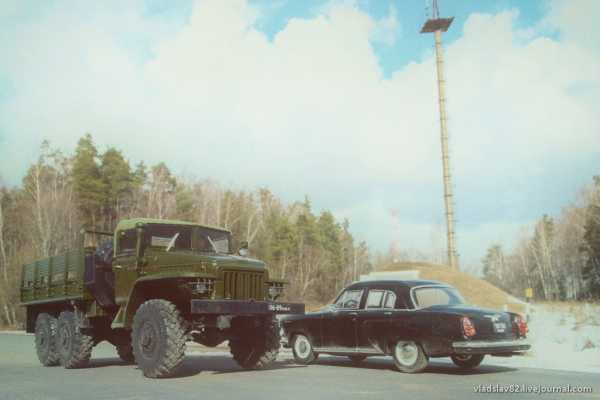

Ниже на фото серийно выпущенный Урал-375 со времён Армии Северного Вьетнама:
На нём тоже утерян прожектор, и прицеплено что-то непонятное. И “самопальная ” выведенная наверх выхлопная труба
Именно опытный образец а не один из первых серийных выпусков.
На на первые серийно выпускаемые Урал-375 ставили только квадратные зеркала на изогнутых кронштейнах, а круглые нормально могли оказаться только на опытном образце. И гражданский номерной знак старого образца на тягаче с армейской светомаскировкой на фарах тоже означает что это опытный образец. В первые годы все без исключения Урал-375 распределялись по заказу Министерства Обороны
www.drive2.ru
Тяжелые машины прошлого — Урал-375 — DRIVE2
Урал-375 — полноприводный грузовой автомобиль повышенной проходимости (в народе назывался «обжора», потому как потреблял огромное количество высокооктанового бензина АИ-93), производившийся на Уральском автомобильном заводе в Миассе с начала шестидесятых годов двадцатого века. Урал-375Д сменил ЗиЛ-157 в качестве основного грузовика Советской Армии в 1979 году. Затем его сменил в этом качестве Урал-4320.
Грузовик использовался для транспортировки войск, грузов, а также в качестве шасси для ударного вооружения, как например систем залпового огня «Град», в народном хозяйстве используется до сих пор.
Характеристики
Грузовик оснащался бензиновым двигателем ЗиЛ-375 (V8, 7 л, 180 л. с.), системой централизованного изменения давления в шинах (от 0,5 до 3,2 кгс/см²), пятиступенчатой коробкой передач, двухдисковым сцеплением. На автомобилях до 1965 года выпуска устанавливались раздаточные коробки с принудительно подключаемым передним мостом. Рычаг раздаточной коробки имел три положения:
2. передний мост включен, межосевой дифференциал заблокирован
3. передний мост включен, межосевой дифференциал разблокирован
В 1965 году была введена новая раздаточная коробка упрощённой конструкции с постоянно включенным передним мостом и несимметричным блокируемым межосевым дифференциалом планетарного типа. Рулевой механизм оснащён гидроусилителем. Рабочий тормоз — барабанный гидропневматический.
Изначальная модификация, Урал-375, имела складную тентовую крышу, и плоское лобовое стекло, откидывавшееся на капот. В 1964 году автомобиль получил цельнометаллическую кабину от Урал-377. Модернизированная машина получила индекс Урал-375Д. На части машин в задней части рамы устанавливалась лебёдка с тяговым усилием 7000 кгс.
Главным недостатком машины оказался бензиновый двигатель с большим расходом топлива и низким межремонтным ресурсом. Поэтому появившийся в 1977 году дизельный Урал-4320 быстро вытеснил Урал-375Д, который, впрочем, продолжал производиться вплоть до развала СССР. Урал-375Д имел более высокую проходимость по сравнению с Урал-4320. Это связано с отсутствием регулятора частоты вращения, что позволяло регулировать силу тяги на колёсах положением дросселя. Урал-4320 оборудован всережимным регулятором частоты вращения, поэтому при увеличении дорожного сопротивления происходит автоматическое увеличение подачи топлива, что на мягких грунтах приводит к «срыву» мягкого грунта и буксованию. По этой причине, там где пройдёт 375-й, 4320-й мог и не пройти.
Модификации
Урал-375 — имел мягкую складную крышу кабины

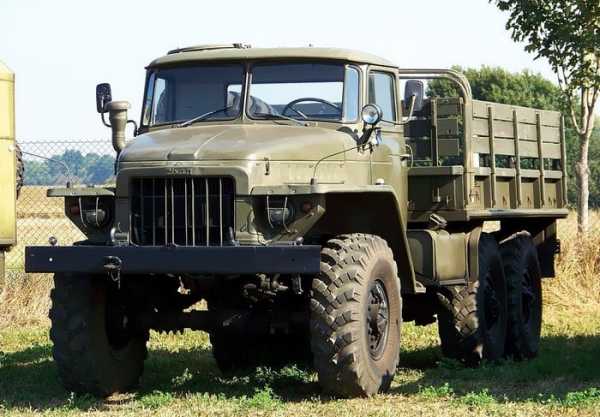

Урал-375Д — имел цельнометаллическую кабину
Урал-375А — шасси с удлинённой рамой для установки кузова-фургона К-375

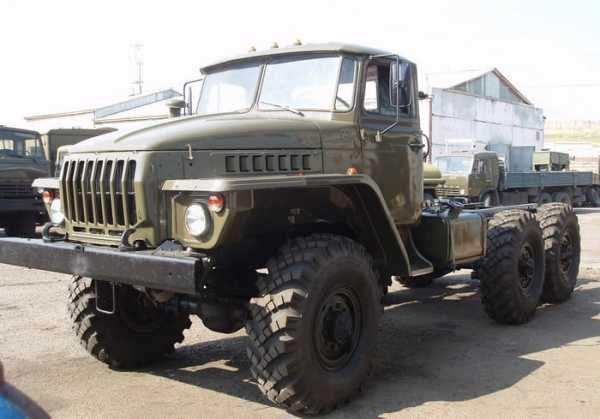

Урал-375Е — шасси для установки различного оборудования
Урал-375К — для эксплуатации в условиях Крайнего Севера
Урал-375Н — народнохозяйственный автомобиль. Внешние отличия от Урал-375Д: отсутствовала труба воздухозаборника, кузов — деревянная платформа с тремя открывающимися бортами, колёса без подкачки, размер шин — 1100Х400-533.
www.drive2.ru
Урал-375 технические характеристики, история, архивные фото и видео
По решению Центрального Комитета КПСС и Совет Министров СССР в 1958 году на Уральском автомобильном заводе в г. Миасс Челябинской области началась масштабная реконструкция.
Начало проекта
Серийное производство
Развитие серии 375
Применение Урал-375
Основные Модификации
Технические характеристики Урал-375
Разработка проекта
Целью реконструкции было освоение производства новых 5-тонных грузовиков повышенной проходимости для нужд вооруженных сил и народного хозяйства страны. Согласно планам партии и правительства, первая партия новых автомобилей должна была сойти с конвейера автозавода в 1960 году, а с 1961 года на заводе должно было начаться серийное производство. Заводчане оперативно стали претворять в жизнь намеченные планы. Уже на первомайской демонстрации 1958 года горожане могли увидеть проезжающие по главному проспекту города два опытных образца, получившие индекс Урал ЗИС НАМИ-375.
Урал-НАМИ-375 с кабиной от ЗИЛ-130 на испытаниях
На одном из опытных образцов была установлена кабина нового грузовика ЗИЛ-130 с панорамным лобовым стеклом, второй грузовик был укомплектован новой цельнометаллической кабиной, разработанной в заводском КБ УралАЗа. Проведенные заводские испытания показали целый ряд конструктивных недоработок. Серьезные недостатки проявились в виде ускоренного износа и поломок деталей двигателя, системы сцепления, других агрегатов. Также выявилась недостаточная жесткость переднего и заднего мостов, автоколебания колесных пар, периодические отказы тормозной системы, недостатки конструкции подвески ,поломки листов рессор, повышенный износ шин, недостаточная устойчивость кабины к вибрационным напряжениям, ненадежная работа лебедки. Меньше нареканий вызвала работа коробки передач, раздатки и системы централизованной накачки шин.

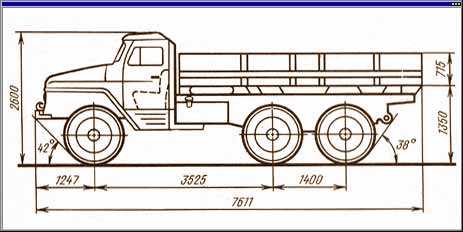

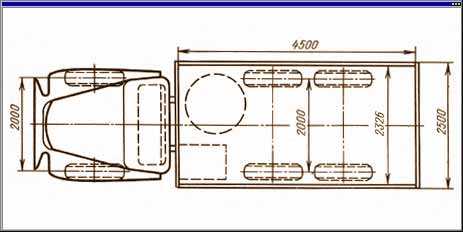

Чертежи Урал-375
После проведенных работ по улучшению конструкции, в 1959 году начались испытания второй опытной партии грузовиков . Эти модели уже были укомплектованы кабинами собственной разработки. При их проектировании также были учтены требования военных заказчиков — над платформой был установлен убирающийся брезентовый тент на дугах, водительская кабина также была оборудована съемным брезентовым верхом и плоским ветровым стеклом, складывающимся до уровня капота. Подобные требования военные обосновывали необходимостью маскировки и защиты от ОМП. После успешного окончания заводской испытательной программы, начались государственные испытания автомобилей.
Начало производства
Согласно приказу от 20 июля 1959 года начались работы по подготовке к серийному выпуску грузовиков. Из-за загруженности основных производственных площадок завода под сборку автомобиля УралЗис-355М, было принято решение об развертывании сборки новых грузовиков на опытных мощностях автозавода. Несмотря на все трудности, как и было намечено планами Партии, 7 ноября 1960 года, в очередную годовщину Октябрьской Революции, праздничную колонну автомобилестроителей на демонстрации трудящихся возглавил первый серийный грузовик Урал-375.
В первые годы производства автомобили, в основном, поставлялись для нужд вооруженных сил страны. Подавляющее большинство грузовиков выпускалось в армейском варианте, с трехместной кабиной с брезентовым верхом, цельнометаллической сварной платформой, укомплектованной дугами и брезентовым тентом. Вдоль бортов платформы устанавливались откидные сидения для перевозки личного состава.
Для привода периферийных агрегатов и устройств автомобиль укомплектовывался коробкой отбора мощности и дополнительной коробкой отбора мощности от первичного вала раздатки. Определенное число грузовиков снабжалось барабанной лебедкой для самовытаскивания, длина троса лебедки составляла 65 метров, а ее тягловое усилие составляло 7 т. Соответствие означенным техническим параметрам и характеристикам автомобиля было подтверждено в ходе проведенных в 1961-1963 годах в НАМИ сравнительных испытаний.
По результатам испытаний также были выработаны рекомендации по дальнейшей модернизации автомобиля. Так, было принято решение отказаться от муфты отключающей передний мост, а лебедка была перенесена на заднюю часть рамы. Наконец – то машина обрела изначально сконструированную цельнометаллическую кабину и четырехсекционное лобовое стекло. Также в кабине устанавливалась более эффективная отопительная система.

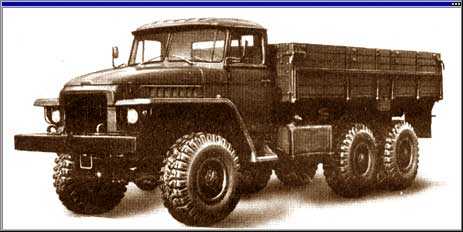

Дальнейшее развитие: Урал-375Д
Завод приступил к выпуску модернизированной модели, получившей индекс Урал-375Д с 1964 года. По своим техническим характеристикам и , первую очередь, по показателям высокой проходимости, модификация Урал-375Д стала лучшей в классе автомобилей повышенной проходимости того времени. Достигнутые этим грузовиком успехи были отмечены присвоением в 1972 году высшей категории качества, а в следующем,1973 году, Урал -375Д был удостоен государственного Знака качества, что являлось по тем временам признанием высшего технического совершенства изделия.
Урал-375Д пошел в производство с 1964
Урал-375Д был одним из немногих советских грузовиков того времени, который поставлялся на экспорт. Впервые на экспорт грузовики Урал 375-й модели были поставлены в середине 60-х годов в Монгольскую республику, вскоре после этого две экспортные партии были поставлены в ГДР. За долгие годы выпуска на шасси Урал-375Д было построено большое число различных специальных автомобилей, которые поставлялись в вооруженные силы СССР и стран –участников организации Варшавского договора.
Основное применение

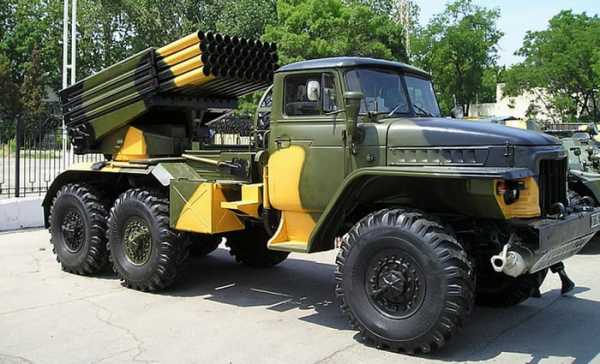

Урал использовался и в качестве шасси для установки боевой техники. В частности, именно на шасси этих автомобилей устанавливались реактивные системы залпового огня »Град» и »Ураган». Со временем, Урал-375 стал приобретать и »гражданские специальности». Модификации этого вездехода стали незаменимыми помощниками для геологов, сейсмологов, нефтянников и газовиков.

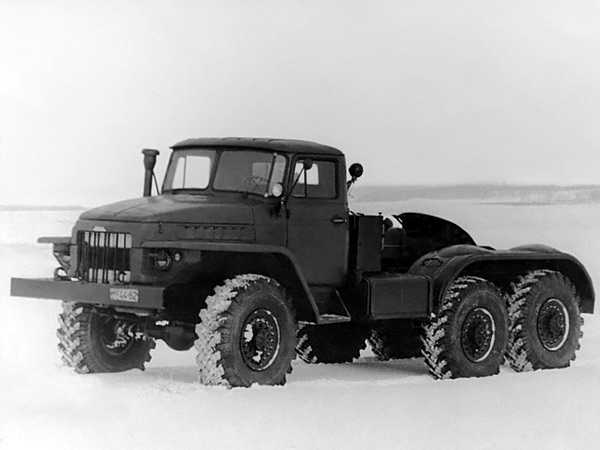

Седельный тягач на базе Урал-375 с укороченным задним свесом на 135мм
Не прекращалась в годы выпуска и работа по усовершенствованию машины. Среди важных доработок машины следует отметить создание отводной магистрали для системы охлаждения двигателя, которая могла работать и обеспечивать циркуляцию воды в случае повреждения и отключения радиатора. Другим нововведением оказалась полнопоточная центрифуга – масляный фильтр.
Модификация Урал 375К для северных широт
Тем не менее, в целом очень удачный автомобиль долгое время не мог избавиться от одного серьезного недостатка. Грузовик оснащался весьма ‘’прожорливым’’ карбюраторным двигателем, расход топлива на Урал-375 достигал 70 литров бензина на 100 км. пути. Это создавало существенные трудности для эксплуатации автомобиля, особенно в отдаленных регионах страны.
Проблема была решена в 1977 году, после вступления в строй Камского объединения по выпуску большегрузных автомобилей. Уральские грузовики стали оснащаться дизельными силовыми агрегатами КАМАЗ-740 мощностью в 210 лошадей. Выпуск новой серии грузовиков, получивших индекс Урал-4320, с дизельным двигателем постепенно наращивался, и к 1992 году автомобили с бензиновым двигателем были окончательно сняты с производства. Эпоха сверхпроходимого, легендарного грузовика завершилась.
Основные модификации
| УралЗиС-НАМИ 375 | Опытные образцы собранные в КЭО УралАЗа. Оснащались кабиной ЗИЛ-130 | |
| Урал-375 | Основная модификация грузовика, бортовой, кабина с мягким верхом. Предназначалась для перевозки различных грузов по дорогам всех типов, а также и для буксировки прицепов до 5т. Колесная формула 6×6. Оснащался карбюраторным двигателем ЗиЛ-375. Годы выпуска 1960-1964 |  |
| Урал-375С | Седельный тягач на базе Урал-375 с укороченной рамой на 135 мм. Автомобиль предназначался для буксировки полуприцепов до 12 тонн по всем видам дорог |  |
| Урал-375Д | С 1964 г. после модернизации, автомобиль стал выпускаться под индексом Урал-375Д. От первоначальной модели он отличался отсутствием механизма отключения переднего моста и цельнометаллической кабиной, разработанной для Урала-377 |  |
| Урал-375СК1 | Обновленная версия седельного тягача Урал-375С. Годы производства 1964–82. |  |
| Урал-375K | Модификация предназначенная для эксплуатации при низких температурах до -60С. Кабина оборудована дополнительной теплоизоляцией и двойными стеклами, установлен предпусковой подогреватель повышенной производительности, электрооборудование имеет морозостойкую изоляцию, применена морозостойкая резина. |  |
| Урал-375Н | В этой модификации на автомобиль устанавливались двигатели ЗИЛ-375Я4 вместо двигателя ЗИЛ-375, широкопрофильные шины, агрегаты в обычном не герметичном исполнении, неэкранированное электрооборудование. Отсутствует система герметизации и регулирования давления воздуха в шинах. |  |
| Урал-375СН | Седельный тягач на базе модели 375Н с укороченным на 135 мм задним свесом рамы. Автомобиль предназначался для буксировки полуприцепов массой до 18,5 т по твердому покрытию и по грунту — до 12,5 т. После модернизации в 1982 году получил индекс 375СНМ. |  |
| Урал-375Ю | Урал-375Ю представлял собой вариант базового грузовика для жаркого климата. Предусматривал эксплуатацию при температуре от -20 до +50. От основной модели автомобиль отличался изоляцией электроприводов, арматурой, а также неметаллическими изделиями, выполненными из материалов, стойких к высоких температур. Экспортный вариант получил индекс Урал-375ДЮ (Урал-375ДМЮ с 1982г). |  |
Технические характеристики Урал-375
gredx.ru
технические характеристики (ТТХ), расход топлива на 100 км, как испытывался легендарный автомобиль
Грузовой вездеход «Урал-375», оснащавшийся бензиновым двигателем, прослыл пожирателем топлива. При движении по пересеченной местности машина могла потреблять до 100 литров топлива на 100 км пути.
Низкая топливная экономичность с лихвой перекрывалась выдающейся проходимостью, прочностью конструкции и высокой грузоподъемностью. К тому же, стоимость бензина в СССР в 60-е и 70-е годы была низкой, поэтому на расход топлива никто не обращал внимания. Ситуация с ценой на топливо стала меняться в конце 70-х годов, что и послужило одной из причин замены вездехода на более экономные дизельные варианты.
Содержание статьи
История создания
К началу 50-х годов в Советской Армии имелись вездеходные автомобили грузоподъемностью 1 тонна (ГАЗ-67 и перспективный ГАЗ-69), 2 тонны (ГАЗ-63) и 3 тонны (ЗиС-151 и находившийся в разработке ЗиЛ-157). Для перевозки тяжелого оборудования приходилось использовать гражданские грузовые автомобили МАЗ-200 и ЯАЗ-210 с задними ведущими колесами.
На базе гражданского грузовика МАЗ-200 была создана модификации с полным приводом МАЗ-502, но осевая нагрузка выходила за допустимые для вездеходов пределы. Это стало причиной начала в 1953 году работ в институте НАМИ по перспективному многоцелевому вездеходу.
Разрабатываемая машина с грузоподъемностью 5 тонн должна была занять промежуточное положение между ЗиС-151 и КрАЗ-214 (вариант ЯАЗ-210 с полным приводом). Прототип получил обозначение НАМИ-020 и оснащался бензиновым мотором мощностью 180 л.с. В конструкции использовались мосты проходного типа и пневмогидравлические тормоза. После проведения испытаний документацию передали на Уральский автомобильный завод.
Первые машины были собраны в 1958-59 году, параллельно с реконструкцией производственных помещений на заводе.
Испытания предсерийных машин проводились в конце 1959 и начале 1960 года.
По результатам испытаний конструкция вездехода претерпела небольшие изменения, а уже 7 ноября 1960 года был собран первый серийный «Урал-375». Вездеход принял участие в торжествах, посвященных годовщине Октябрьской революции. Серийное производство стартовало в январе 1961 года.
Завод производил бензиновые версии машин до 1992 года. Причём с 1977 года основную долю производства стал занимать дизельный вездеход «Урал-4320», который быстро вытеснил машины семейства 375 из армейских строевых частей. Всего было выпущено не менее 110 тыс. автомобилей «Урал-375» различных модификаций.
Двигатель автомобиля «Урал-375»
На вездеходе «Урал-375» используется 8-цилиндровый V-образный карбюраторный двигатель ЗиЛ-375. Мотор имеет конструкцию, аналогичную силовому агрегату армейского и гражданского вездехода ЗиЛ-131. Отличия заключаются в диаметре цилиндров, других поршнях, иной форме маховика и масляного поддона.
До 1966 года выпускные коллекторы двигателей имели монолитную конструкцию.
Затем ввели составную конструкцию, включавшую в себя три части, отлитые из ковкого чугуна. Применение такого коллектора позволило преодолевать водные преграды с увеличенной глубиной без риска растрескивания.
Бензиновый двигатель развивает мощность 180 л.с. при рабочем объеме 7 л. Интересной особенностью моторов ЗиЛ-375 ранних выпусков является использование деревянных уплотнительных элементов для предотвращения протечек масла на заднем конце коленчатого вала.
Еще одной особенностью двигателя является необходимость использования в качестве топлива высокооктанового бензина АИ-93. Прочие армейские вездеходы (ГАЗ-66 или ЗиЛ-131) приспособлены к работе на бензине А-76.
Двигатель вездехода крепится к передней части рамы на трех точках. Передняя точка крепления расположена за шкивом и представляет собой кронштейн, установленный на поперечине рамы. Сзади двигатель закреплен через два прилива, выполненных на картере маховика. Дополнительно установлена тяга, оснащенная резиновыми опорами. Тяга не допускает продольного перемещения мотора и связывает его с первой поперечной балкой рамы автомобиля «Урал-375».
Трансмиссия «Урал-375»
Для передачи крутящего момента от двигателя к трансмиссии применяется двухдисковое сцепление. Коробка передач ЯАЗ-204 оснащена пятью передачами переднего хода, при этом пятая скорость является ускоряющей, а четвертая – прямой.
Для расширения тягового диапазона и распределения привода на три моста используется раздаточная коробка. Обе скорости в редукторе являются понижающими.
В состав редуктора автомобиля «Урал-375» входит дифференциал, пропорционально делящий крутящий момент между редукторами переднего моста и задней тележки. Дифференциал оснащен механизмом принудительной блокировки.
Особенностью трансмиссии вездехода «Урал-375» является постоянно подключенный привод переднего моста. В конструкции карданных валов применены шарниры от грузовых автомобилей ЗиЛ и МАЗ. Ранние выпуски вездехода оснащались раздаточным редуктором, позволявшим отключить привод переднего моста.
Подвеска
В состав передней подвески «Урал-375» входят две рессоры, дополненные телескопическими амортизаторами.
Элементы подвески позаимствованы у грузового бортового автомобиля МАЗ-500.
Задняя тележка балансирной схемы, оснащена двумя рессорами. Концы рессор заведены в опорные кронштейны, надетые на чулки среднего и заднего моста. Средний мост оснащен ограничителями хода подвески. Ограничительные элементы выполнены из стального троса. В состав подвески входят реактивные штанги, предназначенные для передачи толкающих и тормозных усилий, возникающих при движении вездехода «Урал-375».
Ходовая часть
В основе ходовой части вездехода «Урал-375» находится рама клепаной конструкции. Элементы рамы изготовлены методом штамповки. Спереди на лонжеронах расположены жестко закрепленные буксирные крюки.
На задней части могут располагаться буксировочные приборы различной схемы (в зависимости от модификации). Седельные тягачи комплектуются буксирным крюком, жестко смонтированным на раме, а также седлом, позаимствованным у тягача МАЗ-200В. Остальные вездеходы оснащены крюком с фиксатором и пружинным амортизатором, действующим в обе стороны.
Мосты
Передний мост на вездеходе «Урал-375» оснащен поворотными цапфами. Передача крутящего момента на поворотные колеса выполняется при помощи шарниров равных угловых скоростей. На гражданском варианте «Урал-377» спереди смонтирована кованая балка, имеющая двутавровое сечение.
Задние мосты имеют взаимозаменяемую конструкцию.
Редуктор среднего моста проходной, применяется для привода заднего моста. В редукторах мостов применена двойная главная передача. В состав передачи входит коническая пара и дополнительная цилиндрическая передача. Гражданский и северный вариант вездехода комплектовались редуктором с уменьшенным до 8,05 передаточным отношением (в стандарте 8,9).
Рулевое управление
Рулевое управление вездехода «Урал-375» состоит из червячного редуктора и гидравлического усилителя. В состав редуктора входит червячный вал с двухзаходной винтовой резьбой и сектор.
Для работы усилителя используется насос лопастной конструкции. Насос установлен на двигателе и имеет ременной привод от шкива на коленчатом валу.
Тормозная система
Вездеход «Урал-375» укомплектован рабочими тормозными механизмами барабанной конструкции. Особенностью системы является комбинированный привод, состоящий из пневматической и гидравлической части.
Работа пневматики осуществляется от 2-цилиндрового компрессора, установленного на силовом агрегате.
Пневматическая часть привода имеет один контур. Непосредственный привод колодок ведется от гидравлической части, разделенной на два контура. Первый контур отвечает за работу переднего и среднего моста. Привод тормозов заднего моста выполнен от второго контура. Для удержания вездехода на стоянке применяется отдельный барабанный тормоз, установленный на вторичном валу раздаточного редуктора.
Приборы
Перед водителем установлен щиток со стандартным для советских грузовиков набором приборов. В центре щитка установлен спидометр, справа – указатели количества топлива в основном баке и индикатор состояния бортовой сети, слева – указатель температуры охлаждающей жидкости и индикатор давления масла в системе смазки. Щиток вездехода оснащен двумя лампами подсветки, закрытыми козырьками.
На нижней части расположен индикатор дальнего света фар и индикатор указателей поворота (с зеленым светофильтром). Слева от щитка расположены манометры давления воздуха в шинах и в приводе тормозов.
Под щитком приборов расположен ряд индикаторов и переключателей (перечисление идёт от двери водителя):
- красная лампа аварийно-низкого давления масла;
- тумблер переключения света;
- красная лампа минимума давления в шинах;
- красная лампа, сигнализирующая об аварийном состоянии тормозной системы;
- переключатель освещения в кабине;
- замок зажигания;
- выключатели системы вентиляции и поворотной фары.
Емкости для горючего
Запас топлива на вездеходе «Урал-375» находится в основном баке емкостью 300 л, а также дополнительном, рассчитанном на 60 л. На гражданских версиях дополнительный бак отсутствует. Основной бак установлен на кронштейнах, приклепанных к левому лонжерону рамы.
На северном варианте вездехода 375К применяется дополнительный 120-литровый бак, а на седельном тягаче применялся 110-литровый бак. На машинах 375СК1, выпущенных после 1977 года, дополнительного бака нет. Гражданский седельный тягач 375СН комплектовался с завода бидоном-канистрой, рассчитанным на 20 литров бензина.
Технические характеристики
| Параметр | «Урал-375»Д | «Урал-375»СК1 | «Урал-375»Н |
|---|---|---|---|
| Грузоподъемность, кг | 5000 (при установке лебедки – 4500) | 5500 | 7000 (при установке лебедки – 5000) |
| Масса прицепа на грунте, кг | 5000 | 12000 | 7000 |
| Масса прицепа на шоссе, кг | 10000 | – | 10000 |
| Расход топлива, л/100 км | 46 | 57 | 46 |
| Скорость, км/час | 75 | 65 | 75 |
| Длина, мм | 7366 | 6986 | 7611 |
| Ширина, мм | 2674 | 2500 | 2500 |
| Высота, мм | 2980 | 2680 | 2600 |
Модификации
На базе автомобиля «Урал-375» производился ряд модификаций:
- «Чистый» «Урал-375» выпускался с 1961 года. Вариант комплектовался кабиной с матерчатой складной крышей. Лобовое стекло имело плоскую форму и устанавливалось в откидной раме. Половины рамы имели подвижное соединение по центральной стойке. Вездеход снят с производства в 1964 году.
- Версия «Урал-375Д», оснащенная цельнометаллической кабиной. Пошла в серию с 1964 года. На вездеходе применялась цельнометаллическая платформа, укомплектованная откидным задним бортом. Внутри установлены откидные скамьи, закрепленные вдоль боковых бортов. Имеется кнопка сигнализации, предназначенная для информирования водителя. Для поставок в страны с тропическим климатом выпускался вариант 375ДЮ.
- Шасси с удлиненными сзади лонжеронами рамы «Урал-375А». Основным предназначением шасси стала установка армейских кунгов модели К-375. Отличием вездехода является смещенный вниз основной бак (с видоизмененной горловиной) и перенесенные на другое место трубопроводы выпуска отработавших газов. Запасное колесо расположено на кронштейне, размещенном на заднем свесе рамы.
- Шасси «Урал-375Е» со стандартными лонжеронами. Поставлялось для монтажа армейского оборудования и вооружения. На шасси «Урал-375» могли устанавливаться цистерны АПА-5, АТ-5,4-375 или АЦ-5,5-375, в этом случае глушитель выпускной системы выводился под передний бампер. На шасси монтировались армейские краны 8Т-200/210, ракетные установки залпового огня БМ-21 «Град», радиолокационные станции «Терек».
- Седельный тягач для армии «Урал-375СК1» и гражданский СН. Имеются данные о выпуске небольшой партии седельных тягачей на базе вездехода, оборудованного кабиной с матерчатой крышей. По ряду нормативных справочников такие машины выпускались до 1964 года и несли обозначение «Урал-375С». Армейские машины применялись для перевозки частей ракетных комплексов.
- Арктический вариант «Урал-375К», оснащенный дополнительной термоизоляцией кабины и морозостойкими резинотехническими изделиями. Перед радиатором установлена дополнительная решетка. Вездеход оснащался деревянной платформой с откидными задним и боковыми бортами.
- Гражданский вариант »Урал-375Н», который комплектовался деревянной платформой с тремя откидными бортами. Вездеход не оснащался системой регулировки давления в шинах и не имел вынесенного воздухозаборника на капоте. На машинах устанавливался гражданский вариант двигателя без экранированного электрооборудования и узлы трансмиссии с отсутствием герметизации стыков. Существовал дополнительно упрощенный гражданский вездеход «Урал-377», не имевший привода на передний мост.
Интересные истории
При поставке с завода вездеходы и седельные тягачи «Урал-375» окрашивались в цвет хаки или в песочный цвет. Северный вариант окрашивался яркой оранжевой краской. Камуфляжи на машины наносились непосредственно в частях.
На сегодняшний день встретить вездеходы 375-го семейства в оригинальном состоянии практически невозможно. Потребление бензина составляет до 80 л на 100 км, поэтому карбюраторный мотор заменён на дизель.
Несмотря на большой расход топлива проходимость бензинового «Урал-375» выше, чем у дизельных машин.
Причиной является отсутствие регулятора оборотов коленчатого вала, что позволяет изменять обороты и тягу на колёсах нажатием на педаль газа. На дизеле при росте сопротивления движению происходит автоматическое увеличение подачи топлива, которое приводит к срыву колёс в пробуксовку.
Видео
warbook.club
УРАЛ-375
- Статья опубликована 14.03.2015 03:00
- Последняя правка произведена 14.03.2015 03:27
УРАЛ-375В 1953 году Главное бронетанковое управление МО СССР сформулировало требования к автомобилям многоцелевого назначения и выдало техническое задание на такой автомобиль НАМИ. Работы по исследованию автомобилей повышенной проходимости в институте велись и до этого. Конструкторы института не опирались на возможности производства, поэтому им проще было принимать нестандартные решения. Основной задачей при разработке было достич максимальной проходимости при работе на местности и в условиях бездорожья. В 1956 году под руководством Н.И.Коротоножко был разработан опытный автомобиль НАМИ-020 грузоподъёмностью 5 т. Он рассматривался как объект исследования и как прототип для серийного производства. Он должен был занять промежуток между ЗИС-151 и КрАЗ-214. На базе агрегатов НАМИ-020 было проектировано целое семейство с колёсными формулами 4×4, 6×6, 6×4, 8×8 и 8×4, но построены только тягач НАМИ-020 и транспортный автомобиль НАМИ-021 (оба типа 6×6).
УРАЛ-375После проведения всесторонних испытаний НАМИ-020 был рекомендован в серийное производство. В 1958 году вся техническая документация была передана на Уральский автомобильный завод, где автомобиль получил обозначение Урал-375. На заводе под руководством главного конструктора С.А.Курова автомобиль был доработан. Он сохранил основные черты прототипа, но получил новый двигатель производства Завода им. Лихачёва, полный привод с отключаемым передним мостом, проходные задние мосты, шины увеличенной размерности. Одновременно началась реконструкция завода. В марте 1959 года начались испытания опытных образцов Урал-375 и Урал-375Т. В процессе испытаний выявились недостатки и конструкция была доработана. 20 июля 1959 года вышел приказ директора завода о начале производства Урал-375. 7 ноября первый серийный Урал-375 прошёл в составе заводской колонны на праздничной демонстрации, а 31 января 1961 года из ворот завода вышли первые 10 серийных автомобилей.
УРАЛ-375В 1961-1963 годах в НАМИ прошли сравнительные испытания серийных Урал-375 и НАМИ-020. По результатам испытаний было подтверждено соответствие параметрам и выработаны рекомендации для дальнейшего совершенствования. В 1964 году началось производство Урал-375Д с цельнометаллической кабиной.
Автомобиль Урал-375Д предназначен для перевозок грузов, людей и буксировки прицепов по всем видам дорог и по бездорожью. На аэродромах применяется в качестве тягача для ЛА. Урал-375Д капотного типа. Для увеличения проходимости применены полный привод, короткие передний и задний свесы, односкатная ошиновка, система регулирования давления в шинах (от 0,5 до 3,2 кгс/см2). Герметизация агрегатов позволяет преодалевать водные преграды глубиной до 1,5 м. Кабина трёхместная цельнометаллическая. Кабина Урал-375 оснащалась брезентовым верхом. Кузов цельнометаллический с задним открывающимся бортом, откидными скамейками, дугами и тентом. Силовая установка состоит из 8-цилиндрового V-образного четырёхтактного карбюраторного двигателя ЗиЛ-375. Для работы в условиях низких температур (до -50°C) устанавливался предпусковой подогреватель П-100. Сцепление двухдисковое сухое. Коробка передач 5-ступенчатая с синхронизаторами на II, III, IV и V передачах. Раздаточная коробка двухступенчатая с межосевым блокируемым дифференциалом. Рулевое управление снабжено гидроусилителем. Передний мост неотключаемый с дисковыми (сухариковыми) шарнирами равных угловых скоростей. Рабочий тормоз барабанный на все колёса с раздельным пневмогидравлическим приводом. Передняя подвеска на продольных полуэллиптических рессорах с гидравлическими амортизаторами двустороннего действия, задняя – балансирная, на полуэллиптических рессорах с реактивными штангами. Часть автомобилей оснащалась лебёдкой для самовытаскивания с тяговым усилием 7 тс (устанавливалась в передней части).
К началу 90-х годов производство Урал-375 было свёрнуто. Но в 1993 году на заводе двигателей КамАЗа произошёл крупный пожар, поставки дизелей КамАЗ-740 прекратились и производство карбюраторных Урал-375Д было на некоторое время возобновлено. В процессе производства автомобиль постоянно дорабатывался. Он широко применялся в Советской Армии и народном хозяйстве СССР. Поставлялся на экспорт во многие страны мира. На шасси Урал-375Д разработано несколько сот специализированных автомобилей различного назначения. Его дальнейшим развитием стал дизельный грузовик Урал-4320.
Модификации автомобиля:
Урал-375 – первый серийный вариант. Отличался кабиной с брезентовым верхом. Выпускался в 1961-1965 годах.
Урал-375А – шасси для фургонов на базе Урал-375. Отличался удлинённой на 335 мм рамой, держателем запасного колеса на конце рамы. Лебёдка и дополнительный топливный бак отсутствовали.
Урал-375Д – с цельнометаллической кабиной. Выпускался в 1964-1982 годах.
Урал-375ДМ – модернизированный. Отличался неразъёмными ободами колёс, новой светотехникой, надставными бортами из 3 досок. Выпускался в 1982-1991 годах.
Урал-375ДЮ – тропический. Отличался резинотехническими изделиями и проводами, устойчивыми к тропическому климату.
Урал-375Е – шасси для фургонов на базе Урал-375Д. Отличался горизонтальным держателем запасного колеса.
Урал-375К – северный для работы при температуре до -60°C. Отличался теплоизоляцией кабины и аккумуляторных батарей, двойными стёклами, дополнительным отопителем, резинотехническими изделиями из морозоустойчивой резины, фарой-искателем на крыше кабины.
Урал-375Н – народохозяйственный. Отличался деревянной платформой с 3 открывающимися бортами, шинами 1100×400-533, отсутствием системы регулирования давления в шинах. Выпускался в 1974-1982 годах.
Урал-375НМ – модернизированный. Выпускался в 1982-1991 годах.
Урал-375С – седельный тягач на базе Урал-375. Предназначен для буксировки полуприцепов массой до 12 т. Отличался укороченной на 135 мм рамой, седельно-сцепным устройством.
Урал-375С-К1 – седельный тягач на базе Урал-375Д. Предназначен для буксировки полуприцепов массой до 12 т. Выпускался с 1974 года.
Урал-375СН – седельный тягач на базе Урал-375Н. Предназначен для буксировки полуприцепов массой до 18,4 т (по грунту до 12,5 т). Выпускался с 1974 года.
Урал-375Т – транспортный (опытный). Отличался деревянной платформой с 3 открывающимися бортами.
Урал-375Ю – южный. Отличался резинотехническими изделиями, изоляционными и лакокрасочными материалами, устойчивыми к тропическому климату.
Технические характеристики УАЗ-375:
| Габариты, мм: | |
| длина | 7366 |
| ширина | 2674 |
| высота по кабине | 2680 |
| высота с тентом | 2870 |
| База, мм | 3525+1400 |
| Колея, мм | 2000 |
| Дорожный просвет, мм | 400 |
| Радиус поворота, м | 10,8 |
| Масса, кг: | |
| в снаряженном состоянии с лебёдкой | 8300 |
| полная | 13100 |
| Грузоподъёмность (с лебёдкой), кг | 4500 |
| Допустимая масса буксируемого прицепа, кг: | |
| по шоссе | 10000 |
| по грунту | 5000 |
| Двигатель: | |
| тип | ЗиЛ-375 |
| число цилиндров | 8 |
| рабочий объём, см2 | 6959 |
| степень сжатия | 6,5 |
| мощность, л.с. | 180 |
| Число передач | 5×2 |
| Колёсная формула | 6×6 |
| Размер шин | 14,00-20″ |
| Запас топлива, л | 300+60 |
| Скорость максимальная, км/ч | 75 |
| Запас хода, км | 750 |
| Глубина преодалеваемого брода, м | 1,5 |
| Тормозной путь со скорости 40 км/ч, м | 15 |
| Контрольный расход топлива при скорости 40 км/ч, л/100 км | 46 |
По материлам сайта: aviaros.narod.ru
autohis.ru

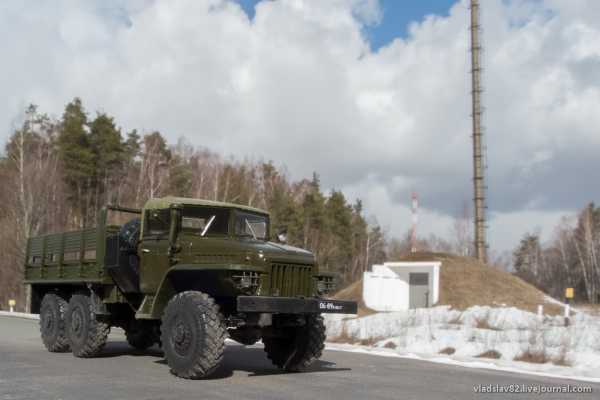

Урал-375 (Автоистория). Фото: diecast_43
Дополняет линейку Уралов от Автоистории модель раннего бортового 375-го Урала с брезентовой крышей.
Модель получилась довольно неплохой. В отличие от ранее вышедшего Урала-375Д цвет выглядит более жизненным, хотя оттенок пластиковых деталей (крылья, платформа) и кабины различается (фото в естественных цветах – в конце поста).
Окрашен серебрянкой двигатель и выхлопная система, но бензобак и брызговики стали черными.
Сам силовой агрегат и выхлопная система имеют отличия от модели раннего 4320.
У трех вышедших моделей от Автоистории (ранний 4320, 375Д и ранний 375) бортовые платформы разные. Но это скорее можно отнести к плюсам, т.к. в этот раз ниши для колес сделаны не только сверху, но и снизу.
Примерил тент от модели 4320, не надевается – мешают дуги.
От себя на модель добавил самодельные решетки на фары и ГРЗ, а также подкрасил отверстие в выхлопной трубе.
Решетки сделал из проволоки. Конечно они слегка кривоваты и толстоваты, но, на мой взгляд, получились лучше, чем на моделях от SSM.
Колесные диски 375-го семейства у SSM/Автоистории получились какими-то плоскими.

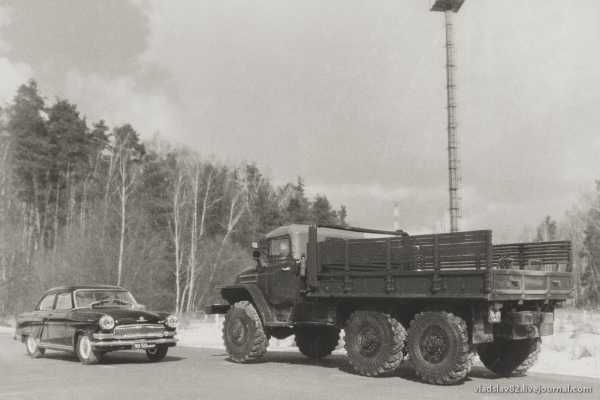

Для фона с собой на фотосъемку прихватил журнальную 21-ю Волгу.

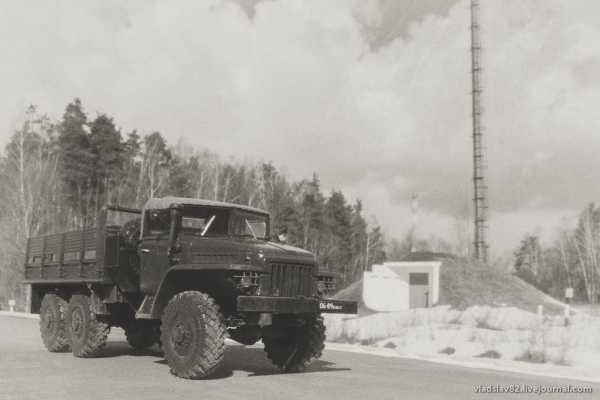

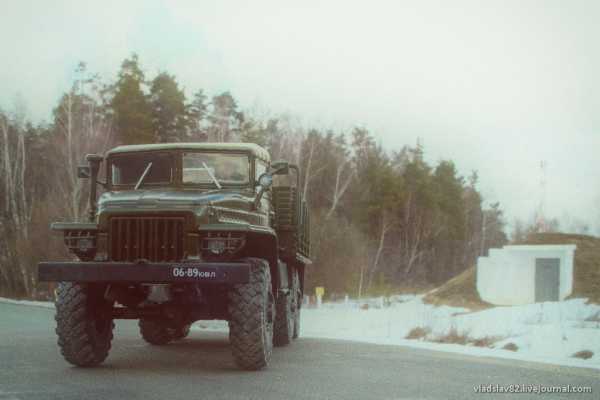

Немного фото в естественных цветах.
diecast-43.livejournal.com

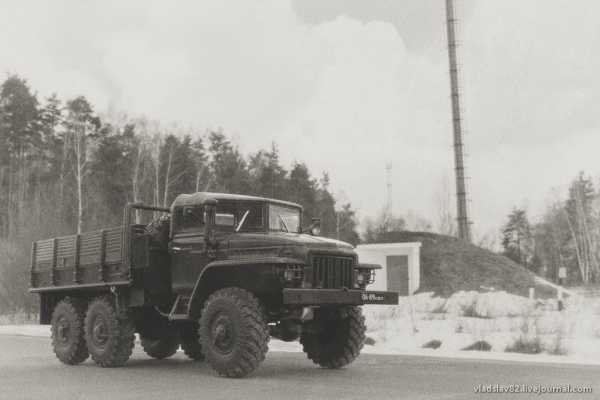

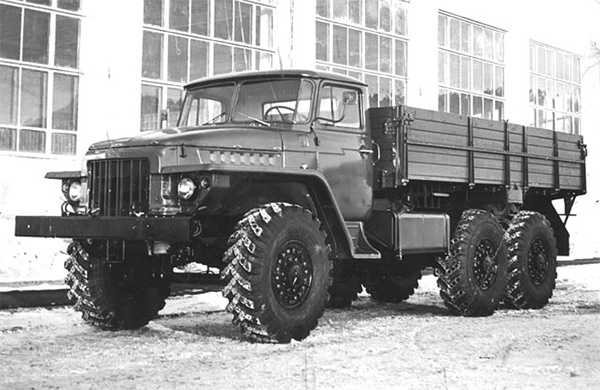

 Технические характеристики автомобиля Урал-375НВыпускаются Уральским автомобильным заводом с 1974 года. Кузов автомобиля — деревянная платформа с тремя открывающимися бортами. Кабина — трехместная, цельнометаллическая. Грузоподъемность, кг:#i по дорогам с твердым покрытием – 7000 #i по грунту – 5000 Допустимая масса буксируемого прицепа, кг:#i по дорогам с твердым покрытием – 10000 #i по грунту – 7000 Собственная масса, кг – 7700#i В том числе на переднюю ось – 3520 #i В том числе на тележку – 4180 Полная масса, кг – 14925#i В том числе на переднюю ось – 4170 #i В том числе на тележку – 10755 Дорожные просветы под осью, мм:#i передней – 345 #i средней и задней – 345 Радиус поворота, м:#i по оси следа внешнего переднего колеса – 10,8 #i наружный габаритный – 11,4 Максимальная скорость, км/ч – 75 Тормозной путь со скорости 50 км/ч, м – 18,4 Контрольный расход топлива при скорости 40 км/ч, л/100 км – 45 Двигатель ЗИЛ-375Я4, карбюраторный, четырехтактный, восьмицилиндровый, V-образный. Диаметр цилиндра и ход поршня, мм – 108X95 Рабочий объем, л – 7,0 Степень сжатия – 6,5 Порядок работы цилиндров – 1—5—4—2—6—3-7-8 Максимальная мощность, л. с. (кВт) – 180 (132,4) при 3200 об/мин Максимальный крутящий момент, кгс-м (Н-м) – 47,5 (465,8) при 1800-2000 об/мин Карбюратор – МКЗ-К-89АЕ Бензонасос – Б10 Напряжение электрооборудования – 12B Аккумуляторная батарея – 6СТЭН-140М Прерыватель-распределитель – Р137 Катушка зажигания – Б115 Свечи зажигания – А11-1 Генератор – Г250-П1 или Г287-Б Регулятор напряжения – РР132 Стартер – СТ130 Сцепление двухдисковое сухое Коробка передач ЯМЗ-204У, пятиступенчатая с синхронизаторами на II, III, IV и V передачах Раздаточная коробка двухступенчатая с межосевым блокируемым дифференциалом Главная передача двойная, пара конических спиральных и пара цилиндрических шестерен Передаточные числа:#i коробки передач – I—6,17; II—3,4; III-1,79; IV—1,0; V—0,78; З.Х.—6,69 #i раздаточной коробки – I—2,15; II—1,3 #i главной передачи – 8,05 Рулевой механизм двухзаходный червяк и сектор с гидроусилителем, передаточное число – 21,5 Подвеска:#i передняя на продольных полуэллиптических рессорах, амортизаторы гидравлические телескопические #i задняя балансирная на полуэллиптических рессорах с реактивными штангами Тормоза:#i рабочий барабанный гидропневматический, раздельный по гидравлической части #i стояночный барабанный на трансмиссию с механическим приводом. Число колес – 6+1 Размер шин – 1100Х400-533 Давление воздуха в шинах:#i передних колес, кгс/см2 – 3,2 #i задних колес, кгс/см2 – 3,6 Заправочные объемы, л, и рекомендуемые эксплуатационные материалы:#i топливный бак основной – 300, бензин А-76 или АИ-93 Габаритные размеры  Источники информации#i Краткий автомобильный справочник. Москва “ТРАНСПОРТ” 1982 Издание девятое. Государственный Научно-Исследовательский Институт Автомобильного Транспорта НИИАТ. |
www.airbase.ru
Добавить комментарий
