Трелевочная машина - характеристики и применение

По последним подсчетам в лесозаготовительной отрасли России работает примерно 20 тысяч единиц различной техники для хлыстовой технологии заготовки древесных материалов. Чуть меньше половины этого количества составляет зарубежная техника. Больше всего единиц техники для сортиментной заготовки леса представлено маркой John Deere. Отечественные компании, которые производят подобную технику, к сожалению, не выдерживают конкурентной борьбы.

Предприятия не занимаются расширением модельного ряда, а ищут новые рынки сбыта для базовых шасси тракторов. Еще одной причиной столь низкой конкуренции отечественных компаний можно назвать практически отсутствующую сеть сервисного обслуживания техники.

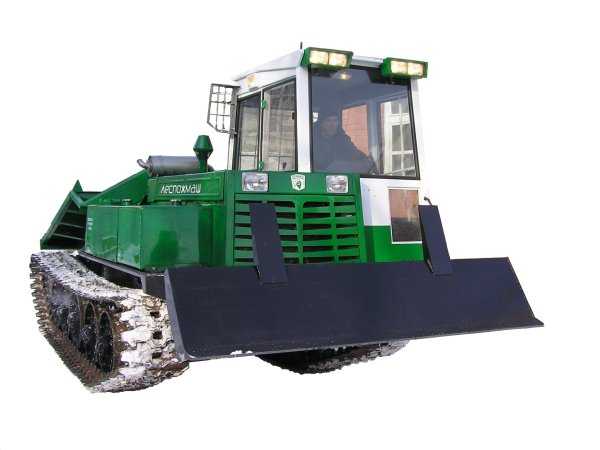

Трелевочная машина

Трелёвкой называют перевозку поваленных деревьев, хлыстов, сортиментов на погрузочную площадку, другими словами верхний склад. Тогда как вывозка – это перевозка лесоматериалов за границы лесосеки, погрузочной площадки или леса. Зачастую она осуществляется на территорию нижнего склада или прямо к покупателю, все зависит от технологии лесосечных работ.

Трелевка – это транспортная операция, которая сильно отличается от прочих типов транспортных операций. Вследствие того, что трелёвочная техника передвигается по обширной территории и работает на одной лесосеке на протяжении незначительного времени, капитальных расходов на обустройство пути не делается. Трелёвку осуществляют в очень сложных дорожных условиях, в условиях полного бездорожья, на любых типах грунтов, как в летнее время, так по заснеженной целине зимой. Трелевочный трактор преодолевает многочисленные препятствия, к примеру, пни, валежник, валуны.

Трелевочные работы позволяют достичь определенной концентрации древесины в конкретных местах у лесовозных дорог, что в свою очередь дает возможность использовать на территории леса новейшие технические средства, например, автомобили и узкоколейный железнодорожный транспорт на вывозке, челюстные погрузчики для загрузки, сучкорезные машины для обрезки сучьев.

Средства и методы трелевки

Средства и методы трелевочных работ классифицируют таким образом:

  • по типу трелёвки: за комли или за вершины
  • по техническому оснащению: тракторы на гусеницах или на колесах, канатные установки, трелёвка вертолётами, в крайних случаях при помощи лошадей
  • по методу создания пачки: чокерная, бесчокерная
  • по характеру транспортировки леса: волоком, в полупогружённом, полуподвешенном, погружённом и подвешенном положении.

Разновидности машин

Существует несколько видов трелевочных машин:

  • валочно-трелевочная машина (ВТМ). Такая машина предназначена для срезания и повала деревьев, создания пачек, а также перевозки (трелёвки) их на лесовозную дорогу. В конструкции ВТМ обязательно присутствует тягач (гусеничного или колёсного трактора), а также навесное оборудование — цепной пильный механизм, манипулятор и коник. Вместе с ВТМ используют валочно-пакетирующую и валочную технику, которые в отличие от ВТМ не осуществляют трелёвку деревьев.

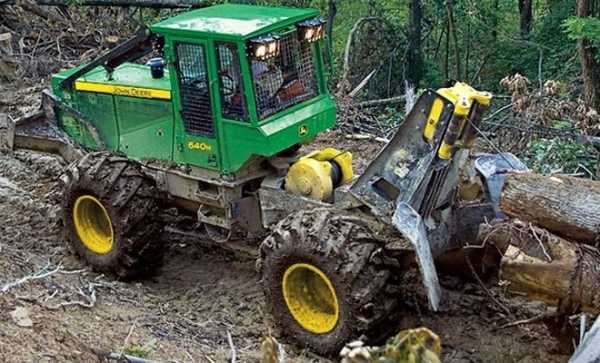

  • трелёвочный трактор (Скиддер). Такой трактор используется в процессе лесозаготовительных работ. К технологическим задачам трелёвочных тракторов относится сбор и доставка деревьев и хлыстов от места рубки до места промежуточного складирования, например, лесовозной дороги или верхнего склада. Транспортировку деревьев и хлыстов осуществляют волоком (это метод частичной погрузки). Очень часто подобные машины имеют лебёдки. Они отличаются ходовой частью с большой опорной площадью, вследствие чего уменьшается удельное давление на грунт. О том, как устроен трелевочный трактор, видео расскажет более подробно

  • харвестер представляет собой многооперационную лесозаготовительную машину, которая необходима для валки, обрезки сучьев и раскряжевки сортиментов на территории лесосеки. В кабине оператора имеет компьютер, при помощи которого работник управляет головкой комбайна и задает длины кряжуемых сортиментов. Программа полностью автоматическая, чтобы получить максимальный выход деловой древесины в процессе раскроя. Кроме этого, программа осуществляет учёт объема заготовленной древесины и её породного состава
  • форвардер – это техника, которая активно применяется в лесозаготовительных работах. К технологическим задачам форвардеров относится сбор, подсортировка, доставка сортиментов от места заготовки до лесовозной дороги или склада. По конструкции форвардер – это самоходная двухмодульная машина, которая состоит из погрузочного манипулятора и грузовой тележки. Форвардер в паре с лесозаготовительным комбайном применяют в процессе заготовки леса по скандинавской технологии. В результате такой работы получается полностью готовый к дальнейшей переработке сортимент.

Машинист трелевочной машины

Согласно мониторингу самых популярных сайтов работы за последний месяц в России были открыты 829 вакансий по 2 должностям профессии «Машинист трелевочной машины» с четкой заработной платой.

При этом уровень заработной платы составлял:

  • средний – 59 000
  • минимальный – 26 600
  • максимальный – 102 700.

В обязанности машиниста входит:

  • управление трелевочными механизмами разных систем, которые оборудованы навесными или прицепными устройствами
  • выполнение отдельных или комплексных операций по валке леса, пакетированию, подбору и трелевке пакетов деревьев, пней, осмола, лесохимической продукции на лесосеках
  • обрезка сучьев на территории лесосек и верхних лесоскладов
  • корчевка и подбор пней на территории лесосек, верхних и промежуточных лесоскладов
  • выравнивание и подготовка площадок
  • обнаружение и ликвидация возникающих неисправностей
  • техническое обслуживание, ремонт трелевочных механизмов и используемого оборудования
  • заправка техники горюче-смазочными материалами.

Также существует определенный перечень знаний, которыми должен владеть машинист:

  • устройством и конструкцией трелевочных механизмов (тракторов, тягачей) разных систем
  • принципом функционирования моторов трелевочных устройств и правилами их регулирования
  • основами электротехники
  • устройством пневмо-, гидро- и электрооснащения трелевочного оборудования
  • знать методы реализации лесосечных работ
  • знать правила дорожного движения
  • разбираться в основных типах топлива и сортах горюче-смазочных материалов.

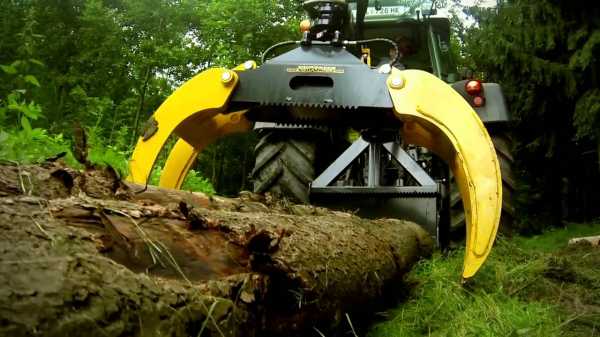

Трелевочный захват

Пожалуй, самым эффективным средством для сбора и подтрелевки древесины можно назвать гидравлические трелевочные захваты. Они появились с установкой гидравлической системы для привода на тракторах.

Существует много разных разных типов клещевых захватов. Трелевочные захваты («Skidding Grapple» или «Rucke-Zangen») получили широкое распространение в качестве основного или дополнительного оборудования при оснащении трелевочных тракторов – скиддеров. Вместе с валочно-пакетирующей машиной и раскряжевочным устройством, применение форвардера или скиддера с трелевочным захватом дает возможность проводить заготовку 1000 кубометров древесины всего за один день работы. Однако, подобными объемами может похвастаться только Северная Америка или заготовители эвкалиптов в Южном полушарии. На территории Европы масштабы лесозаготовительных работ существенно ниже.

Вследствие простоты, универсальности и низкой цены, клещевые трелевочные захваты активно применяются и фермерами, которые осуществляют лесозаготовку.

Наиболее мощным, из всех создаваемых в Европе трелевочных захватов с 3-х точечной навеской, можно назвать является трелевочный захват Mammut, который разработан именно для подтрелевки тяжелых сортов древесины, к примеру, бука или дуба. Общее давление двойных зажимных цилиндров достигает 9т. Такое давление позволяет надежно зафиксировать и тяжелые бревна, и пачки деловых лесоматериалов. Ширина раскрытия мощных клещей достигает 2м, благодаря чему можно захватывать практически все породы деревьев, растущие на территории Европе. Однако и стоимость такого захвата очень высокая - 8.000 евро, что практически в 3 раза выше цены похожих моделей.

Случаются ситуации, когда трактору просто не хватает «сил», чтобы тащить за собой тяжелую древесину, которая крепко и надежно зажата в захватах. Чтобы избежать подобны ситуаций стоит обеспечить высокий уровень сцепления с грунтом для колес передней оси. Нужно сделать более тяжелой переднюю часть трактора. Стоит воспользоваться специальными цепями, гарантирующими лучшее сцепление с грунтом, и защищающими колеса от повреждений о пни деревьев камни и прочие препятствия на лесных дорогах.

Всегда помните, что каким бы высококачественным не было навесное оборудование, уровень его эффективности в большой степени зависит от модели трактора и опыта лесозаготовителей.

wood-prom.ru

Машина трелевочная

Трелевочная машина - это распространенная спецтехника, применяемая в заготовках леса. В лесозаготовительных работах на сегодняшний день используется достаточно большое количество рабочей техники, которая значительно облегчает рабочий процесс и снижает нагрузки рабочих.



Эксплуатация трелевочной машины



На определенных этапах работы начинается использование трелевочной машины, которая непосредственно занимается тем, что перевозит заготовленный лес на место складирования. На сегодняшний день большую популярность приобрели такие машины, в функцию которых стала входить и валка деревьев.





То есть при использовании такой техники отпадает необходимость в задействовании дополнительных валочных машин, данная техника, таким образом выполняет функцию два в одном, что в значительной мере укоряет процесс лесозаготовки, позволяя к тому же сэкономить на привлечении дополнительного оборудования. в оборудование данной техники входит такое как гидроманипулятор, который служит для непосредственной валки и погрузки бревен, подхват готовых бревен производится за счет специального зажимного коника, который и исполняет роль захватного механизма.


Машина трелевочная, помимо своих основных функций, выполняет следующие виды работ: она способна сравнивать концы бревен, торчащие из штабелей, готовых к отправке, перемещает бревна в поперечном положении, для их дальнейшей обработки сучкорезами, после обработки сучкорезами, трелевочная машина вытаскивает бревна, для их дальнейшей транспортировки.



Устройство трелевочной машины







Трелевочная машина чаще всего располагается на гусеничном шасси, что делает практически вездеходной. Данное качество особенно влияет при выборе трелевочной машины, к тому же это делает машину более устойчивой, что положительно сказывается при погрузке больших объемов леса. Данная техника способна к пересечению местности, угол уклона которой составляет не более пятнадцати градусов, чаще трелевочную машину используют на равнинно-холмистых местностях.



Трелевочная машина обладает превосходной производительностью, в зависимости от модели и модификации эта техника способна к подъему пачки бревен объемом до десяти кубических метров. К тому для выполнения данных операций не требуется задействование человеческого руда, что опять таки сказывается и на затратах и на всей экономии предприятия в целом.


Машина может без перебоев функционировать при большом диапазоне температур, который варьируется от минус сорока до плюс сорока градусов. а это значит что на данной технике можно работать в любое время года. Нередко снабжается специальным оборудованием, таким как отвал. Данное оборудование служит для того, чтобы по ходу трелевочной машины совершать расчистку территории от валежника и других видов преград. Гидроманипулятор снабжается таким дополнительным оборудованием, как грейферы, крюки и подобные элементы. Но такое оснащение зависит от выбора модели трелевочной машины.



Трелевочная машина - основные характеристики


Управление всеми манипуляциями и операциями по лесозаготовке, производится оператором, который находится в хорошо просматриваемой кабине. Все установки рабочие операции производятся посредством управления рычагами и кнопками на панели управления. Весь ход работы трелевочной машины отслеживается оператором, поскольку кабина устроена таким образом, что просматривается вид вокруг машины со всех сторон. Само сидение управляющего оператора, имеет функцию полного оборота вокруг своей оси, что позволяет отслеживать весь ход работы.


Данная техника обладает такими характеристиками как прекрасная маневренность, высокая производительность, качество работы. К тому она является техникой с высоким уровнем рабочего ресурса, а стало быть в совокупности все эти отличительные черты трелевочной машины позволяют с точностью заявить, что она просто находка на лесозаготовительных работах.

promplace.ru

ТРЕЛЁВОЧНАЯ МАШИНА - это... Что такое ТРЕЛЁВОЧНАЯ МАШИНА?


ТРЕЛЁВОЧНАЯ МАШИНА

трактор высокой проходимости с навесным оборудованием для подтаскивания срубл. деревьев или стволов (хлыстов), формирования и захвата пачки и транспортировки (трелёвки) пачек деревьев (хлыстов) к лесовозной дороге. Формирование и захват пачек осуществляются с помощью лебёдки и тросовых захватов (чокеров) или спец. клещевыми захватами. См. рис.

Трелёвочная машина ЛТ-157: 1 - задняя часть рамы; 2 - передняя часть рамы; 3 - капот двигателя; 4 - кабина; 5 - стрела; 6 - захват; 7 - щит

Трелёвочный трактор ТДТ-55А

Большой энциклопедический политехнический словарь. 2004.

  • ТРЕЛЁВКА
  • ТРЕЛЁВОЧНЫЙ ТРАКТОР

Смотреть что такое "ТРЕЛЁВОЧНАЯ МАШИНА" в других словарях:

  • ВАЛОЧНО-ТРЕЛЁВОЧНАЯ МАШИНА — (ВТМ) лесозаготовит. машина для срезания и повала деревьев, формирования пачек и транспортирования (трелёвки) их к лесовозной дороге. ВТМ состоит из тягача (гусеничного или колёсного трактора) и навесного оборудования цепного пильного механизма,… …   Большой энциклопедический политехнический словарь

  • Валочно-трелёвочная машина —         лесозаготовительная машина, предназначенная для срезания и повала деревьев, формирования пачек и подвозки (трелёвки) их к лесовозной дороге. Различают 2 типа В. т. м.: узкозахватные, которые в процессе работы приближаются к каждому дереву …   Большая советская энциклопедия

  • Трелёвка леса — (от нем. treilen, англ. trail тащить, волочить)         лесозаготовительная операция по сбору и транспортировке деревьев, очищенных от сучьев стволов (хлыстов), брёвен от места их заготовки к погрузочным пунктам у лесовозных дорог (См. Лесовозные …   Большая советская энциклопедия

  • лесозаготовительные машины — машины и механизмы, применяемые при лесозаготовительных (лесосечных) работах. В зависимости от выполняемых операций различают машины валочные, трелёвочные, сучкорезные, окорочные, валочно пакетирующие, валочно трелёвочные, сучкорезно… …   Энциклопедия техники

  • Лесозаготовительное оборудование —         машины, механизмы, вспомогательные сооружения и устройства, предназначенные для выполнения производственных операций на лесозаготовках (См. Лесозаготовки). К Л. о. относятся моторные инструменты; транспортные средства; станки, агрегаты и… …   Большая советская энциклопедия

  • Валка леса —         одна из операций лесозаготовительного процесса. Заготовка деловой и дровяной древесины начинается с валки деревьев. В. л. предшествуют подготовительные работы: строятся подъездные пути лесовозной дороги, оборудуется погрузочный пункт,… …   Большая советская энциклопедия

  • Подземный трактор — тип промышленного трактора, предназначенный для работы в шахтах и при строительстве тоннелей. Специфика применения таких тракторов обусловливает ограниченные размеры и другие конструктивные особенности[1]. Содержание …   Википедия

  • Тракторный кран — Трубоукладчик Тракторные краны  стреловые самоходные краны на шасси трактора, предназначенные для перегрузочных и монтажных работ в строительстве, на промышленных предприятиях и на транспорте[1]. Содержание …   Википедия

  • Болотоходный трактор — тип промышленного трактора, предназначенный для использования на болотистых почвах и характеризующийся пониженным давлением на грунт[1]. Особенности конструкции Болотоходные тракторы создаются на базе промышленных тракторов (общего назначения или …   Википедия

  • К-700 — К 700 …   Википедия

dic.academic.ru

Трелевочник (трелевочная машина): классификация, принцип работы, технические характеристики

Трелевкой называется операция перевозки лесоматериалов на погрузочную площадку. Трелевочные машины классифицируются по типу ходовой части и назначению.

По ходовой:

  • гусеничные;
  • колесные.

По назначению:

  • общего назначения;
  • специальные.

Специальные трелевочные машины могут перемещать груз в полупогруженном положении. Они оснащены технологическим оборудованием для формирования пачки.

Чаще всего на перевозке леса предпочтение отдают тракторам. Они обладают необходимой маневренностью и мобильностью. Трактор может заехать на вырубку, собрать поваленные деревья и отвезти их к лесопогрузке. Их применение ограничивается только несущей способностью грунтов и уклонами трелевочных путей.

Трелевочные тракторы подразделяются по типу ходовой части, назначению, технологическому оснащению для формирования пачек леса и их перемещения. На трелевке используются тракторы, оборудованные канатами, гидроманипуляторами, клещевыми захватами.

Тракторы, оснащенные канатами, имеют лебедки для формирования и подтягивания пачек хлыстов, деревьев, и погрузочный щит откидной, на который и подтягивается передний конец пачки при помощи чокеров и каната тягового. Тяговый канат, длина которого составляет 40-50 метров, имеет на конце петлю. В нее вставляется стопорное кольцо (разрезное).

Чокер – это отрезок каната длиной 1,7 – 2,5 метра толщиной 12-16 мм. На одном конце чокера закреплен крюк, а на другом – кольцо.

Для исключения ручного труда на трелевочном тракторе вместо откидного щита стали устанавливать гидроманипулятор и коник зажимной. По такому типу устроены трелевочники ТТ4, ТДТ 55А. Трактор ТДТ-55А используется для перевозки хлыстов и деревьев в местах мелкого и среднего леса. Кроме этого, он выполняет вспомогательные работы:

  • Подготовка волоков и площадок погрузочных;
  • Выравнивание комлей;
  • Окучивание хлыстов.

Гидроманипулятор трелевочной машины представляет собой стрелу неполноповоротную с клещевым захватом двухстороннего действия. Стрела закреплена на колонне.

Коник крепится шарнирно, при движении техники может вращаться вместе с пачкой. Деревья удерживаются на конике канатами посредством рычагов зажимных, работающих от гидроцилиндра.

Помимо машин, выполняющих сбор и перемещение дерева на лесозаготовках применяются валочно-трелевочные машины. Они выполняют две операции: валку леса и его транспортировку к месту погрузки.

Валочно-трелевочные машины создавались для районов с умеренным климатом, слабохолмистым и равнинным рельефом. Они могут работать при высоте снежного покрова не более 1,1 м.

Такие модели используются на сплошных вырубках или прорубке трасс лесовозных дорог, инженерных коммуникаций.

Существует два типа валочно-трелевочных машин:

  • узкозахватные рычажные;
  • манипуляторные широкозахватные.

Узкозахватные машины предназначены для заготовки крупномерного дерева с диаметром в месте пропила до 1,1 м и средним объемом хлыста свыше 0,5 м куб. На сплошных вырубках со средним объемом хлыста (до 0,4 м куб.) используется машина широкозахватная с манипулятором.

Гидроманипулятор осуществляет спиливание дерева, его направленной валки, пакетирования деревьев в конике. Он состоит из фермы опорной, поворотной колонки, стрелы, рукояти, устройства захватно-срезающего и гидроцилиндров управления элементами манипулятора. Поворот на 285 градусов осуществляется реечным механизмом и четырех гидроцилиндров.

ospectehnike.ru

Трелевочная машина - Большая Энциклопедия Нефти и Газа, статья, страница 1

Трелевочная машина

Cтраница 1

Трелевочные машины представляют собой трелевочные тракторы с навесным гидрофицированным оборудованием.  [1]

Трелевочная машина МЛ-30 предназначена для подбора и бесчокер-ной трелевки заранее подготовленных пачек деревьев или хлыстов, а также подбора отдельно поваленных деревьев, выравнивания комлей и окучивания хлыстов. Она рассчитана на эксплуатацию в условиях равнинной и слабопересеченной местности при температуре окружающего воздуха от 40до - 40 С.  [2]

Форвардеры представляют из себя трелевочные машины, которые перевозят груз или бревна без какого либо контакта с землей, либо на их собственной раме, либо на трейлере. Обычно они имеют механический или гидравлический кран для самостоятельной погрузки и разгрузки бревен. Они иногда используются в комбинации с механизированным валочным или обрабатывающим деревья оборудованием. Экономически целесообразное расстояние трелевки с использованием этого оборудования в 2 - 4 раза превышает расстояние для устройств с трелевкой волоком. Лучше всего форвардеры работают тогда, когда размер бревен одинаковый.  [3]

Гидравлические схемы других модификаций трелевочных машин не имеют принципиальных отличий от описанной выше гидросистемы.  [4]

На базе трактора ТЛТ-100-06 разработана трелевочная машина с групповым захватом - пачкоподборщик.  [5]

Например, ЛП-19: исполнитель - машинист трелевочной машины 6-го разряда; нормообразующие факторы - средний объем хлыста 0 32 м3 и условия работы нормальные; норма выработки при этих условиях - 210 м3 / маш.  [6]

В каталоге приведены технические и эксплуатационные характеристики тракторов, трелевочных машин и агрегатов, а также представлена информация о заводе-изготовителе.  [7]

Кабельные системы трелевки фундаментально отличаются от других систем трелевки тем, что трелевочная машина сама по себе не перемещается. Бревна перемещаются с помощью трелевочной каретки вдоль подвешенного троса. Эти тросы приводятся в движение с помощью лебедки, которая также называется канатной трелевочной установкой. Установка помещается либо на лесозаготовительной площадке, либо на противоположном конце канатной транспортной системы, часто на гребне холма.  [8]

В сосняках среднетаежной подзоны Западной Сибири после сплошных рубок с применением машины ЛП-19 и трелевочных машин ЛТ-154 и ЛТ-157 образуются чаще всего лишайниковые, лишайниково-бруснич-ные, брусничные, бруснично-багульниковые, лесновейниковые, бруснич-но-вейниковые и багульниково-брусничные типы вырубок.  [9]

По установленному порядку разработки проектно-сметной документации не включается в сметы на строительство объектов соответствующей отрасли: подвижного состава железнодорожного транспорта; самолетов, вертолетов и авиационного оборудования гражданского воздушного флота; судов морского и речного флота и флота рыбной промышленности, автомобилей, автоприцепов и дорожных машин автомобильного транспорта; трамваев, автобусов, троллейбусов, вагонов метрополитена, машин для очистки улиц и других машин коммунального хозяйства; строительных машин и механизмов и транспортных средств строительных и монтажных организаций; трелевочных машин и механизмов, электромотопил и других машин и механизмов лесозаготовительных предприятий; тракторов, комбайнов, транспортных средств и других сельскохозяйственных машин; энергопоездов, а также других подобных видов машин и оборудования.  [10]

С помощью этих механизмов ( рис. 27, д) осуществляются захват и подъем у комлевой части пакета хлыстов или деревьев. В полуподвешенном положении пачка леса, зажатая в захвате, перемещается трелевочной машиной. Грей-ферные ахваты оснащают одним или несколькими гидроци-линдрамй-7 ис7 27, - д) двустороннего действия для закрытия и открытия челюстей, либо одностороннего действия только для закрытия, а открытие осуществляется под действием силы тяжести масс челюстей и траверсы.  [11]

В систему машин для лесосечных работ входят сучкорезные машины ЛП-ЗЗА, СМ-33, трелевочные машины ЛП-18, ЛТ-187, а также лесоштабелеры, погрузчики, транспортные машины для вывозки леса.  [13]

На Урале вследствие большого количества зимних осадков сплошные рубки вызывают увеличение весеннего стока ( в период таяния снега), летом же он значительно слабее. Поверхностный сток в результате сплошных рубок значительно выше по сравнению с выборочными и постепенными рубками. Такие экологические изменения, как смыв и разрушение почвы, загрязнение воды, особенно тесно связаны с воздействием тяжелых трелевочных машин. Если при крутизне склона 17 с 1 га смывается 0 2 т мелкозема, то на склонах в 22 смыв увеличивается в 20 раз. Таким образом, в лесах на склонах более 20 сплошные, тем более концентрированные, рубки недопустимы.  [14]

Саженцы доставляются из питомника тысячами за один раз с использованием грузовиков и пикапов, которые довозят их до того места, где кончается дорога. До места посадки саженцы доставляются модифицированными трелевочными машинами или небольшими вездеходами. Если саженцы доставляются к месту их посадки вручную рабочими, как это происходит во многих развивающихся странах, рабочая нагрузка на рабочих резко возрастает. Для уменьшения усталости и риска получить повреждение следует использовать подходящие рюкзаки.  [15]

Страницы:      1    2

www.ngpedia.ru

трелевочник, бесчокерный, трелевщик, колесный, скиддер, СССР

Трелевочный трактор — особый вид техники, который применяется в лесном хозяйстве и предназначен для заготовки леса. Существует и другое название такой машины — скиддер, который используют в работе вместе с валочно-пакетирующей техникой. Иногда трелевщик выполняет функции вспомогательной техники. Это может происходит, когда лес заготавливают работники с бензопилами.

Скиддер нужен в заготовке леса для того, чтобы волоком доставить материалы в нужное место. Такой метод транспортировки осуществляется, когда перевозка на прицепах трактора невозможна.

Описание трелевочного трактора

В сельском хозяйстве, на фермах, больших лесных угодьях без такого вида трактора не обойтись, поэтому его и покупают для выполнения больших объемов лесозаготовительных работ. В СССР трактора трелевочники выпускал Онежский тракторный завод. Самой известной была модель ТДТ-55, которую производили на предприятии до начала 2000-х гг. Советский трелевочник ТДТ-55 выпускался с разными видами двигателей. В частности, устанавливались СМД-14БН, Д-245 и СМД-18Н. Сейчас существуют другие модификации трелевочного трактора Онежец, применяемые и в частных, и в государственных предприятиях на лесопроизводстве.

Рассмотрим, из чего состоит трелевочник. Колесный трелевочный трактор можно назвать гибридной техникой. Изготавливается машина на базе классического трактора, предназначенного для сельского хозяйства. При этом ключевые компоненты на трелевочнике стоят совершенно другие, что помогает заготавливать лес и транспортировать его в специально отведенные места.

Среди особенностей конструкции трелевочника выделяют такие, как:

  • Задняя часть оборудована рамой, на ней стоит платформа с лебедкой. Она нужна, чтобы осуществлять чокерную трелевку леса. Иногда лебедка применяется для гидравлического захвата.
  • Ходовая часть имеет более широкую, чем у трактора опорную площадь. В результате чего значительно уменьшается эрозийное влияние механизма на подстилку.
  • Колесная база сделана так, чтобы трактор мог передвигаться по лесу и территориям, где производится лесозаготовка.
  • Кабина для оператора сделана в передней части трелевочника, что позволяет равномерно распределять вес водителя и леса, который собирается или перевозится.

В базовой комплектации трелевочного трактора идет мотор, который работает на дизеле.

Дополнительно продается навесное оборудование, которое значительно расширяет функции машины и спектр выполняемых задач.

Таким образом, трактора-трелевочники имеют конструкцию, позволяющей функционировать в условиях заготовки леса, выполняя большие объемы работ по захвату и перевозке.

Достоинства скиддера

В лесозаготовках можно использовать и трактора со специальным навесным оборудованием, но предпочтение все же отдается трелевочным машинам. Почему же работники используют именно эти механизмы, а не экскаваторы или обычные сельскохозяйственные трактора с захватом?

К преимуществам скиддеров стоит отнести следующие характеристики:

  • С помощью трелевочных машин можно за короткий промежуток времени осуществить транспортировку бревен на склад.
  • Наличие большой силы тяги, что обеспечивается тщательно подобранными параметрами. От них зависит и производительность, и надежность трактора.
  • Трелевочник способен работать при любых погодных условиях, выполняя большие объемы работ.
  • Обладает высокими показателями продольной и поперечной проходимости.
  • Механизм без проблем преодолевает ямы, канавы, что превращает такую технику в универсальное средство передвижения по сложной местности.
  • На скиддер можно установить навесное оборудование, что превращает трактор в основной или смежный вид машины при заготовке леса.

Виды скиддеров

Колесные трелевщики могут отличаться параметрами сборки, производительности, функциями, механизмами, которые применяются для фиксации и сборки леса. На основе этого проводится классификация трелевщиков. Их принято делить на 2 большие группы — чокерные и бесчокерные.

К чокерным относятся машины, которые предназначены для выполнения трелевки деревьев, срубленных вальщиками с бензопилами. Среди конструктивных особенностей чокерных скиддеров отмечают такие, как:

  • Тяговый канат, длина которого варьируется в пределах от 30 до 45 м, а диаметр составляет 17-22 мм.
  • Толкатель.
  • Чокеры, с одной стороны которых устанавливается кольцо, с другой — крюк.
  • Реверсная лебедка.
  • Погрузочное устройство, на которое устанавливается гидропривод.

Лебедка на чокерном трелевщике нужна для того, чтобы собирать деревья и формировать из них пачку. Этот механизм позволяет подтаскивать деревья и ветки к трелевщику, поддерживать их, когда осуществляется перевозка. Если лес транспортируется к промежуточному складу, тогда лебедка применяется, чтобы освободить деревья и сбросить их со щита. Если возникает необходимость поднять лес на трактор, то лебедкой производится захват за конец пачки.

Погрузочное оборудование используется, чтобы на трактор поднимать пачку леса. Также этот инструмент применяется для таких целей, как:

  1. Создание упора во время сбора деревьев.
  2. Выравнивание комлей деревьев.

Чокерные скиддеры компактные, способны быстро передвигаться, что ускоряет транспортировку леса в нужное место. Небольшие размеры позволяют использовать чокерные трелевщики на участках, где недостаточно места для осуществления маневров.

Бесчокерный трелевочный трактор обычно применяют в комплекте с машиной, предназначенной для выполнения валочно-пакетирующих работ. В конструктивном плане на тракторном бесчокерном скиддере используются такие приспособления, как:

  • гидравлический манипулятор;
  • захват;
  • зажимный коник-рычаг;
  • бульдозерный отвал;
  • щит, на котором стоит увязочное устройство.

Гидроманипулятор нужен для того, чтобы собирать лес поштучно, а потом создавать из стволов пачки. Функция захвата направлена на удержание пачек леса во время транспортировки.

Трелевочные тракторы делятся и по техническим параметрам:

  • В зависимости от ходовой части бывают колесными и гусеничными.
  • По назначению — специальными и общего назначения.
  • Отличаются по параметрам тракторного двигателя — тип, мощность, объем, топливо, количество установленных цилиндров, наличие или отсутствие турборежима.
  • По виду коробки передач, которые бывают автоматическими или механическими.
  • По объему топливного бака.
  • По числу осей или колес.
  • По оснащению и т.д.

Перед покупкой все параметры скиддеров нужно изучать отдельно, уделяя внимание функциональным возможностям и техническим характеристикам. В зависимости от того, для чего нужна техника, подбирают соответствующие параметры трелевщика.

specmahina.ru

Валочно-трелёвочная машина - это... Что такое Валочно-трелёвочная машина?


Валочно-трелёвочная машина

        лесозаготовительная машина, предназначенная для срезания и повала деревьев, формирования пачек и подвозки (трелёвки) их к лесовозной дороге. Различают 2 типа В.-т. м.: узкозахватные, которые в процессе работы приближаются к каждому дереву, и широкозахватные, срезающие деревья на некотором расстоянии. Широкозахватная В.-т. м. движется по волокам, расположенным друг от друга на расстоянии, равном двойному вылету рабочей стрелы, не задевая подлеска. Такого типа машины имеют ограниченную грузоподъёмность и устойчивость и применяются главным образом на выборочных рубках. При разработке лесосек с крупными деревьями применяют узкозахватные машины. В.-т. м. ВТМ-4 (рис. 1) управляется одним рабочим-оператором; заготовляет в смену 60—80 м3 древесины. На машине применен цепной пильный аппарат. При заготовке более тонких деревьев (диаметром до 30 см) применяются аппараты силового резания типа гидрофицированных клещей (рис. 2).

         Лит.: Орлов С. Ф., Теория и применение агрегатных машин на лесозаготовках, М., 1963; Полищук А. П., Валка леса, М., 1964; Лес — национальное богатство советского народа, под ред. Н. В. Тимофеева, М., 1967.

         Г. К. Ступнев.



        Рис. 1. Узкозахватная валочно-трелёвочная машина ВТМ-4.
