ЛЕКЦИЯ 4 ТСП-1 ККС

Тема занятия 3. Транспортирование и погрузка-разгрузка

строительных грузов.

Лекция 4. Строительные грузы и их транспортировка.

Вопросы: Виды транспортных средств применяемые в строительстве.

Назначение строительных грузов и их классификация.

Приемы и средства механизации выполнения

погрузочно-разгрузочных работ.

При возведении любого здания или сооружения выполняют определенные транспортные и погрузочно-разгрузочные работы, связанные с доставкой от мест изготовления на строительную площадку материалов, полуфабрикатов и изделий. Доставка этих материалов является комплексным процессом, включающим погрузку, транспортировку, разгрузку и складирование. Для возведения конструкций одноэтажного промышленного здания доставляют до 150 кг конструкций на 1м3 объема здания, для жилого полносборного -250 кг, кирпичного – 500 кг. В стоимости некоторых строительных материалов транспортные расходы иногда превышают затраты по добыче или изготовлению. Стоимость транспортировки 1 т горного песка в 5 раз превышает затраты на разработку.

Доставляемые для возведения сооружения элементы именуют строительными грузами. Многообразные строительные грузы классифицируют по их физическим и геометрическим характеристикам на 9 видов:

Сыпучие- песок, щебень, гравий, грунты, строительный мусор;

Порошкообразные – цемент, известь, гипс, мел;

Тестообразные – бетонная смесь, раствор, известковое тесто.

Мелкоштучные – кирпич, мелкие блоки, бутовый камень, асфальт в плитках, бидоны с краской, грузы в ящиках и мешках;

Штучные –оконные и дверные блоки, железобетонные панели и плиты;

Длинномерные – железобетонные и стальные колонны, фермы, трубы, лесоматериалы;

Крупнообъемные – санитарно-технические кабины, блок комнаты, блоки лифтовых шахт, крупногабаритные контейнеры;

Жидкие – бензин, керосин, смазочные материалы;

Тяжеловесные – железобетонные элементы значительной массы, технологические оборудование, строительные машины, доставляемые на строительную площадку на транспортных средствах.

Исходя из разнообразия строительных грузов, их негеометрических параметров и физических характеристик в строительстве, нашли применение, самые разнообразные средства транспортирования разнородных грузов, разработаны соответствующие средства их погрузки и разгрузки.

Транспортирование строительных грузов

Доставку грузов осуществляют различными видами транспорта. Транспортными называют процессы по перемещению строительных материалов, полуфабрикатов и готовых изделии от места их добычи, изготовления или погрузки до объектов строительства, выполняемые с помощью различных средств транспорта. Транспортировку строительных грузов осуществляют вертикальным и горизонтальным транспортом.

Вертикальный транспорт предназначен для выполнения погрузочных работ на заводах поставщиках строительных конструкций, разгрузочных работах при приемке поступавших на строительную площадку материалов и изделий, при транспортировании грузов по вертикали с земли к месту производства работ.

Горизонтальным транспортом строительные грузы перевозят от места их получения до объектов строительства и непосредственно на самых объектах, если возводят не отдельное здание, а целый строительный комплекс.

По отношении. К строительной площадке горизонтальный транспорт подразделяют на внешний и объектный. Внешним транспортом строительные конструкции, материалы, технологическое оборудование поступает на строительную площадку с заводов-поставщиков, карьеров, центральных складов или со своих производственных предприятий к строящимся объектам. Объектный транспорт предназначен для перемещения строительных грузов в пределах строительной площадки.

В строительстве перевозку грузов осуществляют всеми видами современного транспорта.

Автомобильном транспортом осуществляют около 80% всех перевозок строительных грузов. Достоинства автомобилей – большая скорость, высокая маневренность, способность передвигаться по кривым участкам с малым радиусом закругления, преодолевать крутые подъемы дорог, возможность доставлять разнообразные грузы непосредственно к объекту строительства.

Тракторный транспорт используют для перемещения , в основном, тяжелых грузов по плохим дорогам и в условиях бездорожья. Недостатки – ограниченная возможность использования городских условиях и при значительных расстояниях перевозки вследствие малых скоростей передвижения.

Железнодорожный транспорт обслуживает 13……18 % общего количества перевозок строительных грузов и является в основном внешним транспортом для перевозки на большие расстояния.

Водный транспорт – наиболее дешевый вид транспорта, особенно при перевозках на значительные расстояния и обслуживает до 5 % перевозок грузов на строительные площадки. Один из главных недостатков – сезонность использования.

Воздушный транспорт используют для доставки грузов в труднодоступные места большегрузными самолетами и монтажа отдельных конструкций и даже сооружений вертолетами и специальными дирижаблями.

Специальный транспорт – подвесные канатные дороги, трубопроводный транспорт, пневмотранспорт, гидротранспорт, транспорт с помощью звеньевых ленточных транспортеров. Эти виды транспорта применяют, в основном, при сильнопересеченной местности и при наличии водных преград.

К специальным видам транспорта можно отнести транспортные средства технологического назначения, в которых совмещены процессы транспортирования с технологической переработкой этого строительного груза. К таким транспортным средствам относят автобетоносмесители, в которых одновременно выполняются процессы приготовления и транспортирования на строительную площадку бетонной смеси, автобетононасосы – совмещают транспортировку смеси на значительное расстояние и ее укладку, автобетоновозы – перемещение и перемешивание смеси. Транспортные средства технологического назначения перспективны и в современном строительстве уже играет существенную роль.

Обоснование выбора средств транспорта

Значительный удельный вес транспортных процессов при огромной номенклатуре доставляемых строительных грузов требует выбора оптимальных транспортных средств, направления грузопотоков, комплексной механизации погрузки и разгрузки, сокращения и ликвидации перегрузок, сокращения дальности перевозок. Выбор транспортных средств зависит от многих факторов:

вида перевозимого груза –штучные, сыпучие или жидкие материалы;

размеров и массы конструкций и деталей- длинномерные, плоские, тонкостенные элементы;

способа транспортирования – в горизонтальном, вертикальном или наклонном положении;

габаритов пространственных элементов;

дальности транспортирования груза;

допустимой скорости транспортирования груза;

способа разгрузки привезенного груза;

вида дороги, ее состояния и величины продольного уклона;

температуры перевозимого материала и наружного воздуха;

условий транспортирования – открытым или закрытым способом.

Если исходя из этих факторов, рассматривать автомобильный транспорт, то выбирают тип автомобиля, тягача, прицепа или полуприцепа.

В общем виде обоснование выбора транспортирования грузов включает первоначальное определение типа транспорта для наиболее эффективной доставки на данную строительную площадку с учетом расположения основных поставщиков, а на втором этапе из этого типа выбирают самые целесообразные виды транспорта.

Основные критерии, по которым оценивают транспортные средства в строительстве, можно разделить на три группы:

технические – грузоподъемность, проходимость, маневренность, габариты, осевые нагрузки, приспособленность к погрузочно-разгрузочным операциям;

технологические – обеспечение сохранности грузов, сторона разгрузки;

экономические – себестоимость доставки

studfiles.net

Транспортные средства для перевозки строительных грузов

Строительные машины и оборудование, справочник

Категория:

   Погрузочно-разгрузочные работы



Транспортные средства для перевозки строительных грузов

В строительстве для перевозки строительных грузов применяют транспортные средства общего назначения и специализированные. В транспортных средствах общего назначения перевозят грузы широкой номенклатуры, в специализированных — грузы ограниченной номенклатуры (например, сыпучие, порошкообразные, нефтеналивные).

В строительстве преимущественно используют железнодорожный и автомобильный транспорт. Ниже рассматриваются транспортные средства общего назначения.

Железнодорожным транспортом перевозят строительные грузы от складов промышленных предприятий до перегрузочных складов или производственных складов строительных предприятий. Железно-дорожный транспорт используют на внешней сети и подъездных путях, соединяющих несколько предприятий, а также на внутренних подъездных путях, соединяющих отдельные производства на обособленных площадках и грузовые фронты складов материально-технического обеспечения.

Для доставки строительных грузов используют как вагонный парк МПС, так и инвентарный вагонный парк, принадлежащий строительным организациям.

Железнодорожный подвижной состав общего назначения состоит из трех типов: крытые вагоны, полувагоны и платформы.

Крытые вагоны предназначены для перевозки грузов, которые следует предохранять от воздействия атмосферных осадков. В конструкции вагона предусматривается дверной проем, через который въезжает электропогрузчик и вывозит грузы в пакетированном виде. Обвязка кузова вагонов деревянная, в ее верхней части имеются люки, через которые может загружаться продукция. Двери вагона раздвигаются вдоль длины вагона и имеют запоры, а также разгрузочный люк. Люк оборудован блокирующим специальным устройством, действующим только при поднятии дверной накидки.

Полувагоны предназначены для транспортировки как сыпучих грузов, так и различных штучных грузов широкой номенклатуры.

Кузов полувагона — цельнометаллический или с деревянной обвязкой, имеет торцевые двери, нижние разгрузочные люки, закрывающиеся гофрированными металлическими откидными крышками с запорными устройствами. На внутренней стороне боковых стен кузова-полувагона предусмотрены скобы для установки деревянных стоек при перевозке изделий и других штабелируемых грузов. В основании стен полувагона имеются специальные увязочные косынки, с помощью которых крепятся растяжки при креплении в полувагоне штучных грузов. Во вновь выпускаемых полувагонах предусматриваются также дополнительные элементы для крепления грузов в верхней части стен кузова и у верхней обвязки.

Полувагоны выпускают как цельнометаллические, так и с кузовом, имеющим деревянную обшивку.

Платформы используют для транспортировки длинномерных грузов и других различных штучных грузов. Платформы имеют металлические или деревянные борта и оборудуются стоечными скобами, предназначенными для крепления грузов. Специально для перевозки универсальных крупнотоннажных контейнеров типа 1С по ГОСТ 18477—79 выпускают безбортовые платформы с металлическим полом.

Автомобильным транспортом на объекты строительства доставляют все материалы, изделия и конструкции, необходимые для в| полнения строительно-монтажных работ. На долю автомобильно( транспорта приходится около 85 % перевозок в строительстве. И, пользуют преимущественно собственный автомобильный парк стрЛ тельных министерств и ведомств, а также централизованный авв транспорт республиканских министерств автомобильного транспорт которым доставляют в основном местные строительные матери лы (например, керамический и силикатный кирпич).

По конструктивным признакам автомобильные транспортнЯ средства общего назначения разделяют на автомобили с грузовЯ бортовой платформой, тягачами и прицепной подвижной состав.

У грузовых автомобилей бортовая платфорЯ может быть деревянной либо цельнометаллической с бортами, откидЯй вающимися на три или одну сторону. Такие платформы предназнаЯё ны для перевозки различных штучных грузов, при этом для лис шего обеспечения грузовместимости автомобиля при перевозке лепЯ^ весных материалов и изделий могут применяться съемные подстаЯ = ные высокие решетчатые борта. При необходимости предохраненЯ е грузов от прямого воздействия атмосферных осадков в некоторЯ Ц конструкциях автомобилей применяется тент.

Автомобильные тягачи предназначены для буксировки прицепного подвижного состава, Различают тягачи седельные и грузовьк автомобильные. Седельные тягачи на шасси имеют шар нирное опорно-сцепное устройство (седло), с помощью которого осуществляется соединение с полуприцепом, а часть его массы переда ется на шасси тягача. Седельный тягач имеет выводы пневматичее кой тормозной системы, подсоединяемой к системе управления полу прицепом.

Грузовыми автомобильными тягачами служат автомобили с бор’ товой платформой, приспособленные для работы с прицепами.

Полуприцепы (седельные прицепы) могут быть одноосными, двухосными и трехосными. Полуприцеп имеет деревянный или цельнометаллический кузов, под его задней частью расположены оси полуприцепов, а под передней сцепное устройство, соединяемое с седлом тягача. Полуприцеп может после отцепления поддерживаться в горизонтальном положении; для этого на его раме укреплены поддерживающие стойки с катками или плоскими опорами, которые устанавливаются вручную или автоматически в рабочем положении при сцепленном положении тягача и полуприцепа. Погрузка и выгрузка, а также маневрирование полуприцепа возможны без тягача. Кузов полуприцепа может иметь откидные борта, позволяющие осуществлять грузовые операции с трех сторон борта. Cпециально для перевозки крупнотоннажных контейнеров серии 1С по ГОСТ 18477—79 выпускается безбортовой полуприцеп.

Прицепы представляют собой платформу автомобильного типа с открывающимися бортами. Кузов может быть деревянным либо металлическим; в конструкции предусмотрено дышло для сцепа с тягачом, а также задняя и передняя убирающиеся подставки.

Читать далее: Характеристика сборных железобетонных конструкций и специфика их транспортировки

Категория: - Погрузочно-разгрузочные работы


Главная → Справочник → Статьи → Форум


stroy-technics.ru

Транспортирование строительных грузов

Количество просмотров публикации Транспортирование строительных грузов - 2410

Общие положения

Любое строительство связано с применением материальных элементов – строительных материалов, полуфабрикатов и изделий. Для этого их крайне важно доставить от мест изготовления (или подготовки) к местам использования.

Доставка материальных элементов является комплексным про­цессом, включающим погрузку, транспортировку, разгрузку и скла­дирование.

В практике строительства доставляемые материальные элементы именуют строительными грузами. Строительные грузы классифици­руют по их физическим характеристикам на девять видов:

сыпучие – песок, щебень, гравий, грунты;

порошкообразные – цемент, из­весть, гипс, мел;

тестообразные – бетонная смесь, раствор, изве­стковое тесто;

жидкие – бензин, керосин, смазочные масла;

мелкоштучные – кирпич, мелкие блоки, бутовый камень, асфальт в плитках, бидоны с краской;

штучные – оконные и дверные блоки, желœезобетонные панели и т.д.;

длинномерные – желœезобетонные и стальные колонны, фермы, трубы, лесоматериалы;

крупнообъемные – санитарно-технические кабины, блок-комнаты, блоки лифтовых шахт, крупногабаритные контейнеры;

тяжеловесные – желœезобе­тонные элементы значительной массы, технологическое оборудо­вание, строительные машины, доставляемые на строительную площадку на транспортных средствах.

3.2.1. Доставка грузов. Грузы в строительстве пере­мещают горизонтальным и вертикальным транспортом. Горизон­тальным транспортом грузы перемещают от места их получения до объектов строительства и на самих объектах. Вертикальным транс­портом поднимают и опускают конструкции, детали, материалы при погрузочно-разгрузочных работах и в рабочей зоне строящегося объекта.

По отношению к строительной площадке и строительным объ­ектам различают внешний, внутрипостроечный и объектный гори­зонтальный транспорт. С помощью внешнего транспорта перевозят строительные грузы, поступающие на строительную площадку из­вне, по путям общего пользования. Внутрипостроечный транспорт обеспечивает перемещение грузов по территории строительства, а объектный транспорт – перемещение непосредственно на объекте.

В ряде случаев представляется возможным совместить транс­портные процессы с технологическими. В этих целях применяют специальные средства для перемещения грузов – транспортные средства технологического назначения. К таким средствам относятся, к примеру, автобетоносмесители (совмещается приготовление и пе­ремещение бетонной смеси), бетононасосы (совмещается переме­щение и укладка бетонной смеси) и др.

В строительстве внешние гори­зонтальные перевозки осуществляют в основном безрельсовым, рельсовым, водным и воздушным видами транспорта.

В качестве безрельсового в строительстве используют автомобиль­ный и тракторный транспорт.

Достоинства автомобильного транспорта заключаются в сравнительно небольшой доле капиталь­ных вложений в него, незначительных расходах на погрузочно-разгрузочные работы, возможности доставки грузов к местам их использования с соблюдением определœенной очередности по но­менклатуре и объёму, требуемой технологической последовательно­стью производства строительно-монтажных работ.

Перемещение грузов средствами автомобильного транспорта осуществляется по автодорогам. Исходя из нормативного габарита автомобиля (пря­моугольник шириной 2,5 м, высотой 3,8 м), ширина дорожного покрытия (проезжей части) автомобильной дороги при однополос­ном движении должна быть не менее 3,5 м, а при двухполосном с уширением для стоянки машин при разгрузке – 6,0 м. При исполь­зовании тяжелых машин грузоподъемностью 25...30 т и более ширина проезжей части увеличивается до 8 м. При доставке круп­ногабаритных и длинномерных грузов ширина проезжей части должна быть увеличена. Радиус закругления дорог диктуется спо­собностями маневрирования отдельных машин и автопоездов, т. е. их поворотоспособностью при движении вперед без применения заднего хода. Обычно минимальный радиус закругления принимают 12 м и при этом увеличивают ширину проезжей части на закруглении (при ширинœе 3,5 м до 5,0 м). Расчетная видимость по направлению движения для однополосных дорог должна быть не менее 50 м, а боковая (на пересечении) —35 м.

Средствами автомобильного транспорта являются автомобили различной грузоподъемности, которые исходя из вида до­ставляемого груза подразделяют на универсальные и специализи­рованные.

Универсальные средства автомобильного транспорта предназ­начены для перевозки строительных грузов широкой номенклатуры и имеют кузов общего назначения. К ним относятся бортовые автомашины и самосвалы, а также автопоезда в составе автомоби­ля-тягача и прицепа. Специализированные средства транспорта имеют кузов, предназначенный для перевозки только определœенно­го вида строительных грузов.

Основные виды строительных грузов перевозят нижеследующи­ми видами автомобильного транспорта.

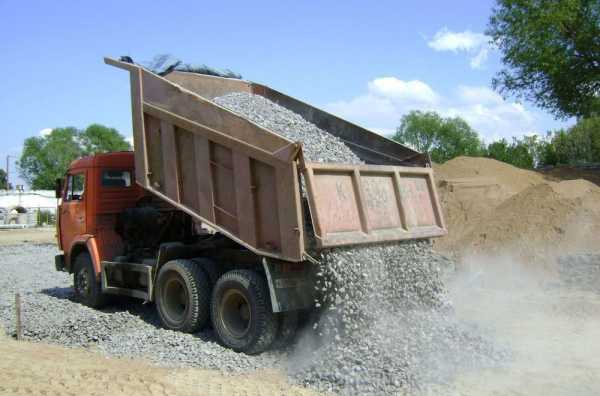

Грунты, нерудные и искусственные теплоизоляционные материалы (в том числе керамзит) перевозят в автосамосвалах, автопоездах с самосвальными прицепами и землевозах. Материалы, имеющие, подобно керамзиту, малую плотность, в целях полного использования грузоподъемности транспортируют на специальных автомобилях с увеличенной вместимостью кузова (до 40 м3).

Раствор транспортируют в авторастворовозах, которые обеспе­чивают не только перевозку, но и порционную выдачу на объектах. Емкость оборудована лопастным валом, перемешивающим раствор для обеспечения однородности и перемещающим его к выгрузоч­ному отверстию.

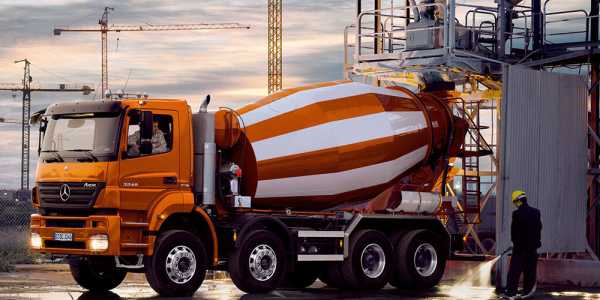

Бетонную смесь перевозят преимущественно автобетоновозами. Οʜᴎ имеют кузова мульдообразной (корыто­образной) формы, расположенные в зоне минимальной вибрации рамы базового автомобиля, благодаря чему при перевозке бетонная смесь не расслаивается. Для предохранения смеси от воздействия атмосферных осадков и ветра кузов снабжен крышкой, а для предохранения смеси от воздействия низких температур — двойной обшивкой, образующей термоизолирующие полости между ее лис­тами, которые позволяют утеплить кузов термоизоляционным ма­териалом (или пропустить выхлопные газы) в особо суровых климатических условиях. Так же для доставки бетонной смеси используют миксеры (рис. 3.1) обладающие кузовом грушевидной формы.

В исключительных случаях раствор и бетонную смесь транспор­тируют автосамосвалами, что неэффективно из-за возможного рас­слоения смеси, подверженности внешним атмосферным воздействиям и потерям цементного (известкового) молока в пути.

Жидкие вяжущие материалы (битум, гудрон, эмульсии) в разо­гретом состоянии от баз и хранилищ к местам производства работ перевозят автогудронаторами и полуприцепами-битумовозами. Все битумовозы и гудронаторы имеют систему подогрева, поддерживающую температуру перевозимого материала не ниже 200°С.

Рис. 3.1 – Бетоновоз на базе шасси МАЗ

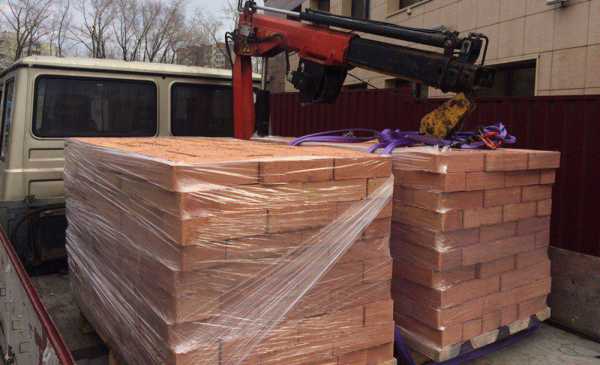

Кирпич перевозят в контейнерах и пакетах на поддонах в борто­вых и специально приспособленных автомобилях.

Мелкоштучные грузы перевозят на бортовых авто­машинах и машинах со специальным кузовом (удлинœенным, без бортов и др.).

Длинномерные и крупнообъемные желœезобетонные изделия перево­зят преимущественно автопоездами, состоящими из автомобильно­го седельного тягача и навешиваемых на его седельно-сцепное устройство специализированных полуприцепов. Учитывая зависимость оттранспортируемых строительных грузов различают следующие по­луприцепы: плитовозы и балковозы для транспорти­ровки плит, балок, колонн, свай, труб и др.; панелœевозы для транспортировки стеновых панелœей и других плоских стро­ительных конструкций, прочность которых не позволяет транспор­тировать их в горизонтальном положении; фермовозы для транспортировки различных ферм, а также других строительных изделий, транспортирование которых требует их установки и креп­ления в положении, близком к рабочему; сантехкабиновозы и блоковозы для транспортировки объёмных элементов и элементов объёмно-блочного домостроения.

К рельсовому относят желœезнодорожный транспорт, узкоколейные внутриплощадочные дороги. Желœезнодорожному транспорту присущи некоторые характерные качественные показатели: сравни­тельно низкая стоимость перевозок, возможность из-за большой грузоподъемности единицы подвижного состава использовать не­большое число транспортных средств для доставки значительных количеств грузов. Данные преимущества наиболее полно реализу­ются при перевозке грузов на расстояния, превышающие 200 км. Иначе среднесуточный пробег транспорта оказывается чрез­вычайно низким, нахождение в пути вагонов с грузом составляет только 4 ... 5 % времени полного цикла. Эти обстоятельства приводят к значительному увеличению себестоимости перевозки грузов.

Основными типами средств перемещения, используемыми для нужд строительства с целœевым назначением, являются:

крытые вагоны, выпускаемые с боковыми люками, дверными проемами и раздвижной крышей, что обеспечивает перевозку ши­рокой номенклатуры строительных грузов;

полувагоны, которые могут иметь люки в полу, боковых и торцовых стенках, одно- и двухскатный пол и предназначены для перевозки сыпучих строительных материалов, древесины;

платформы, предназначенные для перевозки различных желœе­зобетонных изделий, лесоматериалов, оборудования и др.;

крытые вагоны-хопперы, служащие для транспортирования це­мента͵ извести и других порошкообразных грузов, требующих за­щиты от атмосферных осадков. В крыше таких вагонов имеются загрузочные люки, а внизу – люки со специальными пневматическими разгрузочными механизмами;

цистерны, используемые для перевозки цемента͵ других сыпучих и наливных грузов. Кузовом является цилиндрической формы емкость, оборудованная верхним загрузочным и нижним разгрузоч­ным сливами;

вагоны-самосвалы (думпкары), предназначенные для транспор­тировки щебня, гравия, песка, глины, других сыпучих грузов и вскрышных пород. Οʜᴎ могут разгружаться в сторону за счёт поднимающихся и откидывающихся продольных бортов или опро­кидыванием самого вагона.

Сегодня вагоны всœех видов выпускают четырехосны­ми, грузоподъемностью 50 ... 60 т для нормальной и 20 ... 25 т для узкой колеи желœезных дороᴦ. Для перевозки особо тяжелых грузов используют вагоны с увеличенным числом осœей.

Для эксплуатации на узкоколейных желœезных дорогах применя­ют соответственно 5,5- и 8-тонные двух- и четырехосные вагонетки с опрокидывающимися кузовами или откидывающимися бортами.

3.2.2. Организация перевозок. В строительстве применяют две основные схемы автотранспор­тных перевозок: маятниковую и челночную.

При маятниковой схеме используют автомобили или автопоезда с неотцепными звеньями. При этом тягачи неизбежно простаивают у мест загрузки и разгрузки транспортных средств.

При работе по маятниковой схеме время цикла (оборота) авто­поезда или одиночного автомобиля

Тц = Тпгр + Тр + Тпор (3.1)

Тп, Тгр, Тр, Тпор – продолжительность соответственно погрузки автопоезда с учетом времени маневрирования при установке под погрузку, пробега с грузом, разгрузки с учетом времени на маневрирование при установ­ке под разгрузку, холостого пробега (рис. 3.2, а).

При монтаже конструкций с транспортных средств время выгрузки несколько увеличива­ется:

Тц = Тпгр + Тм ·n + Тпор (3.2)

Тм – продолжительность монтажа конструкции, включая строповку, подъем, установку, выверку и временное закрепле­ние; n – число перевозимых изделий на транспортном сред­стве.

Рис. 3.2 – Графики движения транспортных машин

а – по маятниковой схеме, б – по челночной схеме

1 – тягача, 2 ... 4 - полуприцепов

Маятниковая схема автотранспортных перевозок эффективна при наличии приобъектных складов или при массовом строительстве сооружений, состоящих из одинаковых конструктивных элементов. В последнем случае в транспортном цикле участвуют специализированые автопоезда. Каждый автопоезд или группа автопоездов перевозит изделия оп­ределœенной номенклатуры с последующей их разгрузкой по частям у строящихся однотипных объектов.

При челночной схеме автотранспортных перевозок один седель­ный тягач работает последовательно с двумя полуприцепами и более. Их число зависит от расстояния между предприятиями строитель­ной индустрии и строящимися зданиями. Наибольшее распростра­нение получила схема работы седельного тягача с тремя полуприцепами, когда один полуприцеп находится под погрузкой (к примеру, на заводе сборного желœезобетона), другой — под раз­грузкой на строительной площадке, а третий — в пути.

Челночный метод позволяет осуществлять перевозки с мини­мальными затратами времени, так как простои под погрузкой и разгрузкой в данном случае исключаются, а имеются незначитель­ные потери времени (не более 5 ... 7 мин.) на прицепку и отцепку полуприцепов.

При работе по челночной схеме время цикла тягача

Тц = Т1гр + Т2 + Тпор (3.3)

где Т1 – время на отцепку свободного и приемку груженого полу­прицепа на заводе или складе; Т2— время на отцепку груженого и приемку свободного полуприцепа на приобъектном складе или в зоне монтажа (рис. 3.2, б).

Эффективность перевозок предопределяется выбором оптимальных маршрутов и правильным подбором наибо­лее подходящих для конкретных условий транспортных средств. Оптимальный маршрут перевозок строительных грузов должен пре­дусматривать такое движение транспортных средств, при кото­ром обеспечивалось бы выполнение заданного объёма перевозок в минимальное время.

referatwork.ru

Перевозка крупногабаритных тяжеловесных строительных грузов

Тяжеловесные крупногабаритные грузы представляют собой важные и ответственные строительные материалы, так как в большинстве своем это несущие конструкции – пролеты и целые пролетные строения и колонны. Вторая важная часть крупногабаритных тяжеловесных грузов – это тяжелая строительная техника. Особая часть строительной техники – машины на гусеничном ходу, требующие минимального угла заезда: асфальтоукладчики, фрезы, буровые и сваебойные машины, дробилки и грохоты.

С развитием грузоподъемных средств меняется строительная технология. Намного удобнее, надежнее и быстрее изготовить или собрать длинный пролет на земле, в стационарных условиях, а затем поднять и установить на подготовленные опоры, которые в свою очередь также могли быть изготовлены в стационарных заводских условиях и доставлены к месту монтажа специальным транспортом. В зависимости от массы и габаритов груза используют как универсальные раздвижные автомобильные полуприцепы-тяжеловозы, автомобильные полуприцепы модульного типа, модульные транспортные средства, а также балковозы, предназначенные для перевозки длинномеров.

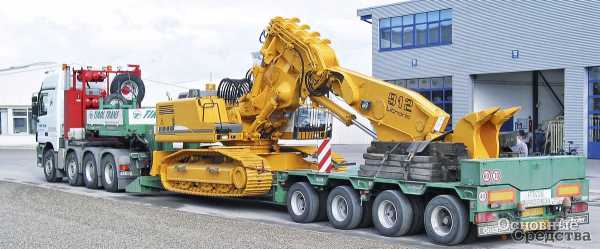

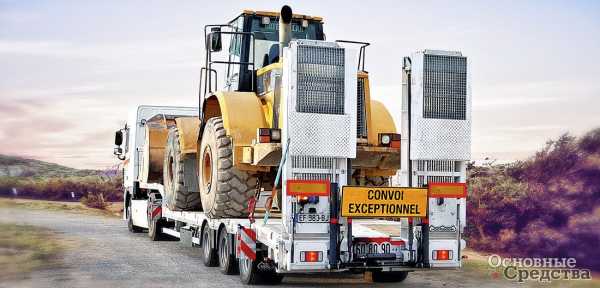

Доставка к месту работ тяжелой строительной машины – это стандартная, хорошо отработанная транспортная задача, для которой имеется достаточно решений. Компании, строящие как сами машины, так и транспортные средства, много работают над упрощением транспортировки. Идеал – это когда со строительной машины не нужно демонтировать никаких частей, но если идеал недостижим, то демонтаж должен быть простым и быстрым и не требовать от персонала высокой квалификации. Погрузка и выгрузка машины должны быть простыми, быстрыми и безопасными, а транспортное средство должно быстро разворачиваться и сворачиваться в транспортное положение.

Компания Goldhofer поставляет на мировой рынок исчерпывающую гамму автомобильных полуприцепов, предназначенных для перевозок крупногабаритных тяжеловесных строительных грузов, и гамму модульных транспортных средств, из которых можно сконфигурировать автопоезд для перевозки какого угодно груза.

Полуприцепы с фронтальным заездом серий STZ-VL, STZ-VH и STZ-VP c числом осей от 2 до 8 представляют собой универсальные транспортные средства грузоподъемностью до 130 т, предназначенные прежде всего для перевозки тяжелой техники. У полуприцепов для этого есть все атрибуты: передний заезд, преднапряженная вверх раздвижная сплошная грузовая площадка, гидравлический гусак, которые обеспечивают простую и безопасную погрузку машины, минимальную габаритную высоту транспортного средства, возможность регулировать дорожный просвет с помощью гусака и хода подвески, маневренность благодаря принудительному рулевому управлению осями. Также для различных грузов доступны бочковозные (раздвигающиеся в длину и в стороны), с двумя внешними коробчатого сечения балками площадки и, конечно, с балкой «под брюхо» для гусеничной техники. Кроме того, раздвижная грузовая площадка в сочетании с дополнительной оснасткой – ложементами – позволяет перевозить тяжеловесные длинномерные конструкции, стальные и железобетонные. Полуприцепы собирают под заказ в различных конфигурациях: с габаритной шириной от 2550 до 3000 мм, разными межосевыми расстояниями, различными исполнениями гидравлического гусака, с нишей для экскаваторной рукояти.

Для перевозок длинномерных тяжеловесных конструкций компания рекомендует облегченные несамоходные модули серий THP/SL-S и THP/SL-L в качестве основы для построения автопоезда. Возможны несколько конфигураций автопоездов, начиная со сплошной площадки из состыкованных друг с другом модулей. Модули также могут образовывать переднюю и заднюю колесные тележки, соединенные грузовой площадкой либо вставками в уровень с модулем. Либо тележки не соединяются непосредственно друг с другом, а через самонесущий груз, уложенные на опорно-поворотные столы. Здесь также есть варианты: с двумя колесными тележками, на которые установлены опорно-поворотные столы и только с задней тележкой, а передний опорно-поворотный стол устанавливается на ССУ тягача.

Преимущества серий THP/SL-S и THP/SL-L – в использовании опорно-поворотного круга для крепления осевого агрегата к раме, равномерно распределяющего нагрузки и не создающего мощного концентратора напряжений, как при шкворневом соединении. А самый низкий собственный вес в своем классе делает эти линейки незаменимыми в нынешних реалиях ужесточающихся правил перевозки. Удобством и преимуществом для эксплуатирующей организации является также то, что компания Goldhofer использует стандартные шины размером 17,5 и 19,5 дюймов. В зависимости от поставленных задач можно выбрать двускатную ошиновку с шинами R17,5 для лучшего распределения нагрузки либо односкатную R19,5 для большей проходимости.

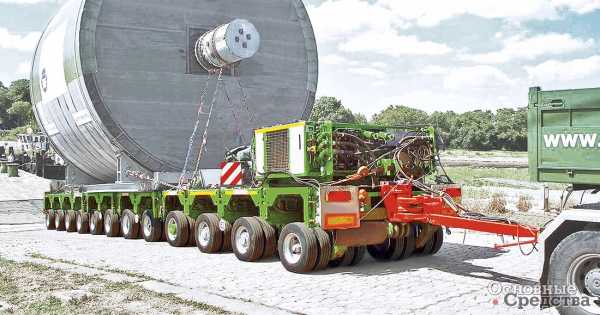

Компания Scheuerle поставляет на рынок гамму несамоходных модульных транспортных средств серий EuroCombi, FlatCombi и InterCombi в трех весовых категориях: легкой, средней и тяжелой, прекрасно подходящих для перевозок крупногабаритных тяжеловесных строительных грузов и тяжелой техники.

Модульные транспортные средства – это превосходное решение для перевозок крупногабаритных грузов массой более 100 т. Их преимущество в большой грузоподъемности и маневренности, а главное, в возможности конфигурировать автопоезд в точном соответствии с параметрами груза. Автопоезд в составе несамоходных модулей приводится в движение седельно-балластным тягачом и может двигаться с достаточно высокой скоростью по дорогам общего пользования. Это эффективное, экономичное решение.

Груз перевозят непосредственно на платформе из состыкованных модулей или на низкорамной площадке, установленной между передней и задней колесными тележками или между гусаком и задней тележкой. Как и в случае с автомобильным полуприцепом с фронтальным заездом, низкорамная площадка может отстегиваться от гусака или передней тележки, чтобы машина могла беспрепятственно заехать, а затем съехать с площадки. Модули стыкуются друг с другом торцевыми и боковыми поверхностями.

Модули серии EuroCombi предназначены для формирования автопоездов грузоподъемностью до 300 т. Модули рассчитаны на нагрузку на осевую линию 13,4 т при скорости 80 км/ч и 20 т при скорости 10 км/ч. Модули поставляют в исполнении с шириной 2430, 2500, 2550 и 2750 мм с 2, 3 и 6 осевыми линиями с односкатной ошиновкой. Модули дополняют гидравлические гусаки, сцепные дышла, опорно-поворотные столы, грузовые платформы («постели») различных конфигураций, включая экскаваторную и периметральную, адаптеры для перевозки секций колонн ветрогенераторов.

Средняя модульная серия FlatCombi рассчитана на нагрузку на осевую линию 14 т при скорости 80 км/ч и 25 т при скорости 10 км/ч. FlatCombi оправдывает свое название тем, что погрузочная высота этих модулей составляет 770 мм, тогда как у EuroCombi – 960 мм. Эти миллиметры могут сыграть роль при выборе транспортного средства для перевозки высокого груза. Модули дополняют платформы («постели»), гидравлические гусаки, дышла, опорно-поворотные столы и другая оснастка.

Для самых тяжелых грузов предназначены несамоходные модули серии InterCombi, на которых можно перевезти целый дом. Выпускают модули шириной 3000 мм с нагрузкой на осевую линию 16 т при скорости 80 км/ч и 45 т при скорости 10 км/ч. Угол поворота колес 60° и ход подвески ±325 мм обеспечат маневренность, проходимость и устойчивость груза на платформе. Как и в других сериях, модули InterCombi комплектуют гидравлическими гусаками, дышлами, платформами, опорно-поворотными столами и достаточно мощными гидравлическими станциями для привода гидравлической подвески и системы рулевого управления.

Нидерландская компания Nooteboom специализируется на автомобильных полуприцепах-тяжеловозах. Компания придерживается того мнения, что автомобильный полуприцеп проще и экономичнее в эксплуатации, нежели модульные транспортные средства, тем более, что основная масса перевозок приходится на грузы массой до 160 т – максимальной грузоподъемности полуприцепов Nooteboom. В деле строительства полуприцепов-тяжеловозов Nooteboom большой, признанный специалист.

Что касается перевозок тяжелых, крупногабаритных, длинномерных строительных грузов и строительной техники, то полуприцепы серии EUROTRAILERS строят именно для них. Это зрелая, отработанная и развитая серия. Полуприцепы построены по модульному принципу и включают основные задние колесные тележки с гидравлической подвеской осевых агрегатов и гидравлическим рулением, площадок различного назначения, гусаков и дышел, а также подкатных тележек Interdolly и Jeepdolly. Тележка Interdolly с одной, двумя и тремя осевыми линиями вставляется между грузовой площадкой и гусаком и служит передней колесной тележкой. Тележку Jeepdolly вставляют между тягачом и гусаком.

Перевозить среднеразмерную и компактную строительную технику предназначены полуприцепы серии OSDS с задним заездом и ровной раздвижной или нераздвижной грузовой платформой с невысоким гусаком. Это полуприцепы на 3 или 4 осях SAF на пневмоподвеске с функцией подъема/ опускания. Использована двускатная ошиновка стандартными «прицепными» шинами размером 17,5 дюймов. Погрузочная высота полуприцепа – 860 мм.

Сегмент полуприцепов с задним заездом представлен серией МСО с числом осей от 2 до 8. Полуприцепы поставляют в различных исполнениях, например, с нишами для колесной техники, с нишей для экскаваторной рукояти или специальной выемкой для колонны ветрогенератора. Платформу выполняют с одно-, двух- или трехкратным раздвижением. При трехкратном раздвижении длина грузовой площадки достигает 45 м. К особенностям полуприцепов МСО также относится вынесенная передняя ось с автоматическим подъемом. Восьмиосный полуприцеп в стандартной спецификации оснащен гидравлическим, компенсационным гусаком.

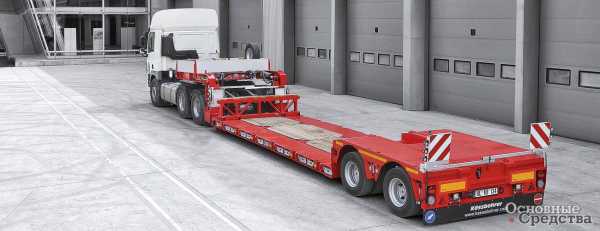

Компания Kässbohrer создала достаточно обширный и конкурентоспособный модельный ряд, включающий тяжеловозы. Важно заметить, что компания провела адаптацию своей продукции к условиям эксплуатации в России.

Линейка низкорамных универсальных тяжеловозов включает модель K.SLA6 (известен как LB6E) грузоподъемностью 70 т на шести осях. Полуприцеп с задним заездом и неотстегивающимся гусаком. Длина грузовой платформы, выполненной из высокопрочной стали, с учетом однократного раздвижения – 18,3 м (раздвижение 7,3 м), погрузочная высота – 960 мм. Усиленные складные задние трапы поднимаются и опускаются гидроприводом, что облегчает работу водителя. Угол въезда 12° позволяет использовать трал для перевозки большей части колесной и гусеничной техники. Установлены осевые агрегаты SAF на пневматической подвеске с колесами размером 17,5 дюймов. Оси 1-я и 2-я подъемные, оси 1-я, 5-я и 6-я подруливающие для обеспечения маневренности и снижения износа шин.

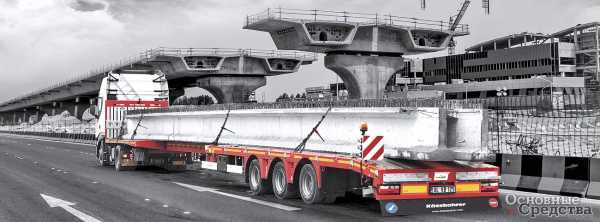

Специально для перевозки тяжелой техники и концентрированных грузов компания Kässbohrer создала двухосный полуприцеп с фронтальным заездом K.SLL2 грузоподъемностью 30 т. Благодаря низкой платформе на полуприцепе можно перевозить грузы высотой до 3675 мм. Полуприцеп выполнен по классическим канонам этого типа техники: преднапряженная вверх двухбалочная грузовая платформа раздвигается на 5,5 м, длина платформы с учетом раздвижения – 13,3 м, гидравлический гусак позволяет легко отстегнуть, а затем пристегнуть платформу, дорожный просвет регулируется с помощью гусака и гидропневматической подвески осей, гидравлическое принудительное рулевое управление обеспечивает превосходную маневренность.

Новый модельный ряд Kässbohrer, представленный в этом году, включает платформы K.SPA, предназначенные для перевозки тяжеловесных длинномерных грузов, например таких, как пространственные фермные конструкции – общая длина платформы с учетом раздвижения достигает 20,4 м, грузоподъемность платформы – 35 т. Предусмотрены фитинги для крепления стандартных 20- и 40-футовых железнодорожных контейнеров. Полуприцепы-платформы трехосные с подруливающей задней осью и колесами размером 19,5 дюймов.

Компания «Уралавтоприцеп» предлагает интересные транспортные решения для перевозок строительных грузов различного характера. Так, для перевозки длинномерных грузов – леса, труб, железобетонных балок, опор освещения и т. д. – предлагается полуприцеп-балковоз ЧМЗАП-999039 по спецификации 010 грузоподъемностью 60 т. В его состав входят две 2-осные тележки с опорно-поворотными столами с раздвижными захватами. Передняя тележка оснащена гусаком. При перевозке задняя тележка сцепляется с передней дышлом, возможно использование в качестве сцепки самого груза. Использованы оси и рессорно-балансирная подвеска собственного производства «Уралавтоприцепа», конструктивная нагрузка на оси достигает 18 т.

Компания выпускает обширную гамму раздвижных полуприцепов, включая 7- и 8-осные. Семиосный полуприцеп ЧМЗАП 99905-010 с задним заездом и двойным раздвижением грузовой платформы представляет собой универсальное решение для перевозки практически всего спектра строительных грузов, от машин до стальных и железобетонных конструкций и до контейнеров. Максимальная грузоподъемность полуприцепа – 80 т. Система раздвижения позволяет перевозить грузы длиной до 30 м. Маневрирование длинного автопоезда обеспечивает принудительное рулевое управление осей с 3-й по 7-ю и подруливание 1-й оси.

Трехосный полуприцеп ЧМЗАП 99064-042 с задним заездом и платформой длиной 11,1 м – одна из самых востребованных моделей «Уралавтоприцепа». Он предназначен для перевозки техники, неделимых грузов, труб весом до 40 т. Для перевозки труб и леса устанавливают коники, при установке гидравлических трапов с углом заезда 6° можно перевозить фрезы, асфальтоукладчики, катки и другую технику. Компания предлагает широкий выбор опций: механизм раздвижения, контейнерные замки, борта на гусак и платформу, тент, лебедку, уширители, гидростанцию и т. д.

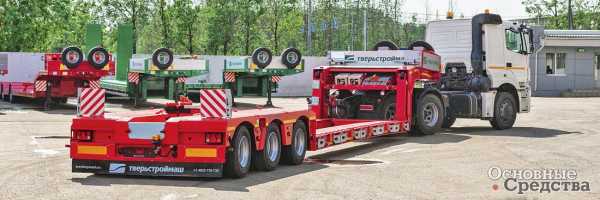

В июне этого года компания «Тверьстроймаш» расширила семейство полуприцепов-тяжеловозов с фронтальным заездом моделью с периметральным гусаком. Грузоподъемность 3-осного полуприцепа – 34 т при собственной массе 10,5 т. По соотношению грузоподъемности к собственной массе «Тверьстроймаш» конкурирует с лучшими европейскими образцами.

Прежние модели Front оснащены гусаком с массивной центральной частью, стыковавшейся с такой же массивной поперечиной грузовой платформы. Периметральный гусак предусматривает стыковку с продольными балками платформы, что требует меньше металла для распределения таких же нагрузок и снижает собственную массу полуприцепа. Главное преимущество – уменьшение общей длины автопоезда. Грузовая платформа состоит из двух продольных балок, преднапряженных вверх. Пространство между балками можно закрыть щитами и уложить на них груз. Положение гусака регулируется гидроприводом, с его помощью происходит стыковка-расстыковка с грузовой платформой и регулирование дорожного просвета под передней частью платформы. Высота задней части регулируется пневмоподвеской осей. На гусаке установлены фары-поисковики на гибких кронштейнах для работы в темноте. На колесной тележке предусмотрена ниша для рукояти экскаватора. Также в комплектации производитель предлагает приставные трапы из легкого сплава для заезда на колесную тележку. Знаки «Негабаритный груз» могут быть установлены в двух положениях: в начале тележки и в самом хвосте автопоезда. Перевозчики негабарита оценят!

В конце 2016 г. компания представила «старшую» модель семейства Rapid Trailer – облегченных полуприцепов, отвечающих текущим нормам. Это 7-осная раздвижная модель 993970-RL60 грузоподъемностью 60 т при собственной массе 14,6 т – рекорд для отечественного машиностроения. Полуприцеп с задним заездом по односекционным механическим трапам. Гидравлические трапы по заказу. Длина грузовой платформы составляет 11 м, погрузочная высота – 950 мм. Возможна перевозка машины полупогрузкой на гусак. Использованы осевые агрегаты Gigant в заказном исполнении с колесами размером 17,5 дюймов. Первые две и последние две оси подруливающие.

А если сегодня вы перевозите строительную технику, завтра контейнеры, а послезавтра длинные металлические конструкции? Для всех этих грузов достаточно иметь в парке один полуприцеп с раздвижной платформой «Тверьстроймаш 99396E-74» грузоподъемностью 74 т при минимальной собственной массе. Длина грузовой платформы 10 м в сдвинутом состоянии и 17 м в полностью раздвинутом. Ширина платформы 2530 мм, то есть в дорожном габарите. При необходимости ширину можно нарастить до 3000 мм с помощью штатных выдвижных уширителей. Погрузочная высота – 895 мм. Для заезда самоходной техники используются приставные трапы, выполненные из легкого сплава. Для частых перевозок тяжелой строительной техники целесообразно заказывать гидравлические трапы двойного сложения, чтобы заезд был максимально удобным и безопасным.

Рама полуприцепа подготовлена и окрашена с соблюдением высоких стандартов качества для предотвращения коррозии. Полуприцепы комплектуют оснасткой для крепления разных типов грузов, включая длинные грузы циллиндрической формы: стойки, предотвращающие смещение груза, мощные грузовые петли и съемные ложементы с деревянными вставками.

Компания «Meusburger Новтрак» из Великого Новгорода предлагает вниманию перевозчиков и строителей 5-, 6- и 7-осные низкорамные полуприцепы с задним заездом. Несущие конструкции полуприцепов выполнены из высокопрочной стали Strenx для защиты груза от излишних нагрузок, особенно при движении по технологическим дорогам. Каждая ось полуприцепа снабжена манометром для контроля нагрузки при размещении груза на платформе и контроля положения груза на маршруте.

Пятиосный раздвижной полуприцеп ТP-585 позволяет перевозить 60–70 т груза в зависимости от раздвижения платформы, длина платформы в сдвинутом состоянии – 11 м, в раздвинутом – 20 м. Заезд на платформу выполняется по трапам с углом 13°, трапы двойного сложения с меньшим углом заезда устанавливают по заказу, что обеспечивает угол заезда в 9°. Полуприцеп оснащают осевыми агрегатами BPW или SAF на пневматической подвеске с колесами размером 17,5 дюймов, последние две оси подруливающие.

На шестиосный раздвижной полуприцеп ТР-697 можно грузить уже до 80 т груза при сдвинутой платформе. Базовая длина платформы у него также 11 м, в развинутом состоянии – 20 м, стандартные трапы также могут быть заменены на трапы двойного сложения, в том числе с гидравлическим приводом. В ходовой части использованы подруливающие оси на 1-й, 5-й и 6-й осях.

Семиосный развижной полуприцеп ТР-7116 может брать на борт до 95 т груза. Платформа раздвигается с 11,5 до 20 м. Ходовая часть построена на осевых агрегатах BPW в усиленном исполнении на пневматической подвеске, при этом 1-я, 6-я и 7-я оси – самоустанавливающиеся и подъемные, 3-я, 4-я и 5-я – стационарные с принудительным рулевым управлением. Такая конфигурация обеспечит маневренность, соответствие требованиям к осевым нагрузкам и экономию резины.

Компания «Политранс» последовательно развивает модельный ряд полуприцепов для перевозок тяжеловесных крупногабаритных строительных грузов и техники. Сравнительно недавно компания пополнила линейку облегченных полуприцепов моделью ТСП 94183-0000010-5AL0 с задним заездом и пониженной грузовой платформой, погрузочная высота которой составляет всего 540 мм, что позволяет перевозить грузы высотой до 3,4 м. Длина грузовой платформы составляет 7 м, грузоподъемность полуприцепа – 32,4 т, снаряженная масса – 9,9 т. Для достижения таких показателей в конструкции рамы полуприцепа применялась сталь с высокими прочностными характеристиками. Использованы осевые агрегаты на пневматической подвеске с шинами размером 235/75 R17,5/ 12+2. Заезд на платформу выполняется по приставным алюминиевым трапам.

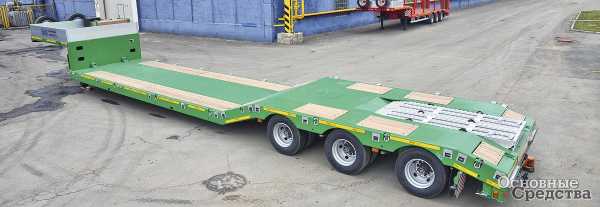

Низкорамный трал ТСП 94183-0000042-0300 с фронтальным заездом предназначен для перевозки высокой крупногабаритной колесной и гусеничной техники с небольшим клиренсом и других неделимых тяжеловесных грузов. Трал грузоподъемностью 41 т выполнен с применением сталей с высокими прочностными характеристиками, что позволило снизить его снаряженную массу до 12,1 т.

Особенностью этого полуприцепа является эргономичная схема сцепки-расцепки. Усовершенствована конструкция упоров гусака, что привело одновременно и к снижению массы, и к удобству при сцепке-расцепке. Полуприцеп оснащен быстроразъемными соединениями (БРС) для электро- и пневматического оборудования. Весь процесс сцепки-расцепки происходит за восемь шагов. Длина нижней погрузочной площадки составляет 7560 мм, и в целом габариты полуприцепа не превышают допустимых норм в сцепке с тягачом.

Подвеска полуприцепа 3-осная интегрированная пневматическая с электронно-пневматическим управлением. Она сочетает в себе функции электронной подвески (ECAS) и рычажного привода традиционной пневмоподвески с поворотным краном (eTASC – комбинация системы TASC и электромагнитного клапана ECAS). Несомненное преимущество этой системы в том, что при отсутствии электропитания от тягача пневматической подвеской можно управлять вручную до устранения неисправности. Для контроля осевой нагрузки трал оснащается виброустойчивым манометром.

Для более массивных грузов компания предлагает 7-осную модель ТСП 94187-0000060 грузоподъемностью 90 т в сдвинутом и 60 т в раздвинутом положении. Собственная масса полуприцепа – 21 т, длина грузовой площадки – 11 850 мм, погрузочная высота – 1017 мм, габаритная ширина – 2530 мм. Телескопический механизм увеличивает длину грузовой площадки до 18 850 мм с шагом 1000 мм. Использованы осевые агрегаты зарубежного производства с пневматической подвеской. Самоустанавливающиеся 1-я, 6-я и 7-я оси обеспечивают маневренность автопоезда при движении вперед. Оси 1-я и 2-я могут быть выполнены подъемными для повышения маневренности и уменьшения износа шин.



Таким образом, в диапазоне грузоподъемности до 100 т отечественное машиностроение предлагает широкий выбор решений для перевозок строительных грузов, а свыше 100 т – преимущество у западных партнеров. Экономика слишком слаба, чтобы отечественные предприятия могли инвестировать в высокомаржинальные, но рисковые проекты.

os1.ru

Правила перевозки различных видов строительных материалов

Строительные материалы применяются повсеместно. Регулярно осуществляется огромное количество строительных работ, в рамках которых используются всевозможные виды конструкций, сухих смесей, негабаритных изделий и пр. Все стройматериалы невозможно отнести к одной определённой категории грузов, поскольку они могут существенно отличаться между собой по весу, габаритам, техническим характеристикам. Различия настолько существенные, что не существует единых правил транспортировки для строительных материалов.

Особенности перевозки различных видов строительных материалов.

Также для перевозки активно применяются разные виды транспортных средств, включая авиацию. Но наиболее часто речь идёт о перевозке строительных материалов с помощью автомобильного транспорта. Важно учитывать, что разные материалы требуют особых условий хранения и перевозки. Если одни без проблем выдерживают транспортировку на несколько тысяч километров не самой быстрой железной дорогой, то другие хранятся буквально несколько часов с момента изготовления. Потому для них следует использовать соответствующие условия перевозки и способы транспортировки.

Используемые виды транспорта

При доставке стройматериалов применяются различные виды транспортных средств. Их можно разделить на несколько категорий:

  • Вертикальные ТС. Служат для погрузочных работ на производствах по изготовлению строительных конструкций. Также принимают участие в разгрузке при поступлении на строительный объект различных материалов и изделий. Необходимы при перемещении строительных грузов по вертикали с поверхности земли на точки, где выполняются работы;
  • Горизонтальные. Такие транспортные средства применяются при перевозке продукции с мест получения до строительных площадок, если речь идёт о строительстве целого комплекса. В отношении стройплощадки такие ТС делятся на объектные и внешние;
  • Внешние. С их помощью оборудование, материалы и конструкции поступают от заводов-изготовителей на строительные площадки;
  • Объектные. Эти транспортные средства применяются в пределах стройплощадки для внутреннего перемещения имеющихся грузов.

Если же говорить конкретно про виды транспортных средств, то в строительной отрасли используется практически всё. Можно выделить несколько основных категорий, которые активно используются в доставке стройматериалов.

  1. Автомобили. На долю автомобильных транспортных средств приходится порядка 80% от всех осуществляемых перевозок строительных материалов. Машины обладают такими преимуществами как скорость, манёвренность и возможность передвигаться по ограниченным и сложным участкам. Потому с помощью автотранспорта грузы легко доставляются непосредственно на строительные объекты. Наиболее широко автотранспорт применяется в условиях жилищного строительства.
  2. Тракторные ТС. Транспортные средства тракторного типа используют преимущественно для доставки тяжеловесных грузов в условиях плохой дороги и бездорожья. Но важно учитывать, что тракторные ТС ограничены по применению в условиях города и не предназначены для перевозки на большие расстояния. Это обусловлено малой скоростью.
  3. Железнодорожный транспорт. Занимает сравнительно большую долю рынка по перевозке строительных материалов и конструкций. Используется преимущественно как внешний вид транспорта и предназначен для преодоления больших расстояний, где использование машин финансово менее выгодно. Начальные затраты на использование железной дороги достаточно большие. Но когда требуется выполнить крупные объёмы строительных работ, затраты быстро окупаются, и железнодорожная доставка становится крайне выгодной в финансовом плане.
  4. Водные виды транспорта. Считается самым дешёвым видом транспортировки, если требуется выполнить грузоперевозки на внушительные расстояния. На его долю по обслуживанию приходится около 5% от всего строительных площадок. Но существует важный недостаток в виде сезонности использования.
  5. Воздушные ТС. Их актуально использовать, если груз нужно доставить на труднодоступные объекты. Для этого применяются специальные большегрузные самолёты и вертолёты.
  6. Спецтранспорт. К нему можно отнести подвесные дороги, транспортировку по трубопроводам, пневматические транспортные средства, ленточные транспортёры и пр. Применяются преимущественно при работе в условиях пересечённой местности или при наличии различного рода преград. Дополнительно спецтранспортом можно считать ТС, выполняющие одновременно несколько функций. Ярким примером считаются автобетономешалки, которые перевозят строительные смеси, параллельно перемешивая составы для поддержания требуемого агрегатного состояния. Спецтранспорт такого плана широко востребован на строительных объектах, поскольку позволяет сэкономить на использовании отдельных машин и устройств.

Правильный выбор транспорта во многом влияет на строительные процессы, а также финансовые аспекты выполняемых работ. Если ТС не смогут вовремя доставлять материалы, либо строительный груз будет терять свои свойства из-за неправильной транспортировки, застройщик столкнётся с серьёзными проблемами. Это приведёт к увеличению конечной стоимости строительства, а также спровоцирует затягивание сроков по сдаче объекта.

Категории стройматериалов

При перевозке строительных грузов следует предельно грамотно подойти к вопросу выбора подходящего вида транспорта. Чтобы облегчить решение этой задачи, специалисты разделили строительные материалы на несколько основных категорий. Такая классификация позволяет объективно оценить груз и подобрать для него оптимальные условия транспортировки. Строительные материалы, выступающие в качестве грузов, бывают:

  • Сыпучими;
  • Бьющимися и хрупкими;
  • Негабаритными и тяжеловесными;
  • Скоропортящимися;
  • Требующими особых условий хранения и перевозки.

К сыпучим относят песок, щебень, строительный гравий, а также различные сухие смеси, которые перевозятся при наличии специальной упаковки или без неё. Бьющимися считаются кирпичи, разные виды плитки, брусчатка и иные, подобные им материалы. Их также называют форменными.

При транспортировке бьющихся и хрупких изделий крайне важно перевозить их предельно аккуратно. Негабариты и тяжеловесы подразумевают железобетонные изделия, металлоконструкции в собранном виде либо же их компоненты, а также всевозможные пиломатериалы. Не стоит забывать о скоропортящихся грузах и тех, которые требуют соблюдения особых условий. К этим категориям относят готовые смеси, битумы, асфальт и пр. Теперь следует разобраться в особенностях перевозки каждой из представленных категорий строительных материалов.

Сыпучие стройматериалы

Обычно при транспортировке таких строительных материалов как щебень, песок или гравий, когда требуется выполнить доставку в пределах одного населённого пункта или между двумя близко расположенными городами, используют автомобильный вид транспорта типа самосвалов. Это параллельно позволяет решить вопрос с выгрузкой продукции на месте размещения строительной площадки, поскольку самосвальные механизмы не требуют применения дополнительного оборудования. Сами же сыпучие материалы загружаются на самосвалы и иные виды транспорта с помощью строительных экскаваторов.

При использовании обычных грузовых машин, прицепов или открытых железнодорожных вагонов, загрузка может осуществляться путём выкладки на погрузочную платформу мешков. Здесь уже, в основном, задействуют физическую человеческую силу, поскольку использование экскаватора или манипуляторов может привести к повреждению тары. Если цемент и иные сухие строительные смеси перевозятся в мешках, для них создаётся дополнительная влагозащита. Если используется фургон, вагон или прицеп открытого типа, поверх мешков обязательно укладывается водонепроницаемый защитный материал. При транспортировке в закрытых конструкциях такие меры становятся необязательными.

Хрупкие и бьющиеся материалы

Чаще всего грузовые перевозки строительных материалов связаны с транспортировкой кирпича. Чуть менее популярными в этом плане считают плитку и брусчатку. Все эти изделия потенциально могут легко разбиться. Потому грузоперевозчик обязан соблюдать определённые правила для доставки таких строительных грузов. Чтобы перевозимые изделия для строительных работ не повредились и остались целыми, для перевозки обычно используют автомобильный специальный транспорт. В определённых ситуациях оптимальным решением становится железнодорожный вид транспорта.

Практика наглядно показывает, что преодолеваемое расстояние напрямую влияет на количество разбитого строительного материала. Чем больше километров требуется преодолеть транспорту для доставки продукции к конечной точке, тем выше процент повреждённых изделий. Чтобы минимизировать ущерб от порчи хрупких и бьющихся материалов, перевозка строительных грузов сопровождается обязательным использованием упаковки. Транспортирование такой категории стройматериалов предусматривает применение полиэтилена, картона, специальных плёнок и иных защищающих видов упаковки.

При перевозке следует придерживаться особых правил, предусмотренных для конкретного вида строительного груза. Если рассматривать тот же кирпич, то его необходимо транспортировать обязательно путём установки под углом относительно борта погрузочной платформы транспортного средства. Далеко не все изделия можно выкладывать друг на друга, поскольку во многих ситуациях действуют правила по ограничению высоты. Запрещается укладывать плитку в большое количество ярусов, поскольку нижние изделия будут разрушаться и трескаться из-за воздействия тяжёлого веса сверху расположенной плитки.

Негабаритные и тяжеловесные

У перевозок строительных конструкций есть свои особенности, которые обязан соблюдать перевозчик. Здесь приходится сталкиваться с некоторыми ограничениями и необходимостью в получении специальных разрешений. Если требуется перевести металлическую или деревянную конструкцию, которая превышает габаритные размеры используемого автотранспортного средства по длине, высоте и ширине, здесь действуют правила перевозки негабаритного типа груза. Чтобы выполнить грузоперевозку, сначала требуется согласовать процедуру с местными властями и получить соответствующие разрешения.

Дополнительно грузоперевозчику необходимо составить маршрут, учитывая имеющиеся на пути следования вертикальные потенциальные препятствия, а также ширину дорожного полотна, чтобы не создавать проблемы остальным участникам дорожного движения. В противном случае на перевозку строительных лесов и металлоконструкций контролирующие органы могут не выдать разрешение. Транспортировка без такой документации подразумевает серьёзные штрафы для перевозчика и самого грузовладельца. Потому нарушать установленные правила и инструкции настоятельно не рекомендуется.

При транспортировке тяжеловесного типа строительных материалов придерживаются практически аналогичных правил. Если требуется перевести на строительную площадку железобетонное изделие, тогда перевозчику понадобится специальное разрешение от автоинспекции. Чтобы перевозить стройматериалы, которые относятся к категории тяжеловесных грузов, подбираются специальные виды транспорта, обладающие необходимой грузоподъёмностью. Причём он должен иметь определённый запас грузоподъёмности, зависящий от массы самого груза. Погрузо-разгрузочные работы для негабаритного и тяжеловесного строительного материала осуществляются с использованием автомобильных или башенных кранов под управлением квалифицированного специалиста с соответствующими допусками и разрешениями.

Строительные материалы скоропортящегося типа

Здесь действуют особые правила и способы перевозки строительных грузов с небольшим сроком годности. Некоторые стройматериалы с момента своего изготовления имеют минимальный запас времени, чтобы их могли использовать. Потому доставка должна осуществляться не только быстро, но и с соблюдением определённых условий. Такие изделия считаются скоропортящимися, потому к ним предъявляются особые требования при транспортировке. Практически каждый вид строительного раствора является скоропортящимся. После завершения процесса смешивания сухих компонентов с водой или иными растворителями, начинается активное застывание, которое может занимать буквально несколько часов.

У каждого раствора есть свой срок годности. Он определяет время, в течение которого строительный материал требуется использовать для проведения отделочных и иных видов работ. После его завершения раствор становится непригодным к применению, а потому строитель несёт убытки из-за вовремя не доставленных смесей. Чтобы замедлить процесс застывания, в состав добавляют специальные пластификаторы.

Перевозка осуществляется автотранспортом в специальных миксерах-бетономешалках. Раствор загружается в них сразу после приготовления, а в течение всего пути следования от производства смеси до строительной площадки миксер вращается, перемешивая скоропортящийся груз. Это способствует поддержанию состава в нужном агрегатном состоянии, то есть позволяет избежать преждевременного застывания.

Стройматериалы с особыми требованиями по хранению

Это касается, в основном, стройматериалов, изготовленных на базе нефтепродуктов. Они должны поставляться на объект в горячем или минимум тёплом виде. Обычные бетономешалки и подобные цистерны с такой задачей не справятся, поскольку даже при непродолжительной перевозке температура будет быстро опускаться. Подобные строительные материалы широко применяются при строительстве дорог и подъездных путей, но могут использоваться в иных сферах.

Чтобы материал не потерял своих характеристик и свойств, транспортировку осуществляют в специальных цистернах, оснащённых системами подогрева. Если не поддерживать определённую температуру, материал начнёт застывать, а потому станет непригодным для дальнейшего использования.

Особенности транспортировки

У строительных материалов действительно различные технические характеристики и свойства. Потому при транспортировке строительных грузов применяются различные способы перевозки. Чтобы доставка была выполнена с соблюдением всех норм и правил, такую работу следует доверять опытным и квалифицированным специалистам. Любые грузовые перевозки строительных материалов осуществляются по специальным правилам, предусмотренным для конкретного изделия, смеси или сыпучего вещества. Одновременно с этим существует несколько общих правил и особенностей, актуальных для всех стройматериалов. А именно:

  • Расстояние. Основная масса строительных материалов преодолевает сравнительно небольшое расстояние от склада или производства до строительной площадки;
  • Если не учитывать некоторые исключительные ситуации, большинство изделий перевозится не более чем на 200-300 километров. Есть категории материалов, такие как растворы и битумы, которые ограничены по максимальному расстоянию от места загрузки до конечной точки. Они перевозятся максимум на 100-200 километров. Это обусловлено тем, что строителям финансово выгоднее организовать производства или сотрудничать с изготовителем, находящимся на небольшом удалении от строительной площадки, чем тратить большие деньги на транспортировку и рисковать целостностью дорогостоящих строительных смесей;
  • Стоимость стройматериалов. Цены на строительные материалы относительно невысокие. Потому застройщикам не выгодно осуществлять сложные и дальние перевозки;
  • Выгода дальних перевозок. Её можно получить только в тех ситуациях, когда транспортируют редкие, дорогостоящие и фирменные изделия. К ним можно отнести европейскую керамику, природные камни, плитку высокого качества и пр.

Следуя актуальным правилам транспортировки строительных грузов, перевозчик сумеет максимально сэкономить и обеспечить доставку продукции в полной сохранности. Необходимо тщательно подходить к вопросу выбора подходящего транспорта, а также выполнению погрузо-разгрузочных работ. Если перевозчик несёт материальную ответственность за перевозимую продукцию, это повысит шансы заказчика на получение стройматериалов в строго оговоренные сроки и без повреждений.

Важно понимать, что в процессе транспортировки практически невозможно избежать потерь. Некоторые изделия могут деформироваться, потрескаться, определённая часть строительных смесей застынет в процессе доставки. Потому требуется заготавливать всё с определённым запасом, чтобы в процессе строительных работ не возникало срочной необходимости в доставке небольшой партии кирпича, бетона или гравия. Теперь вы знаете правила перевозки различных видов строительных материалов. Но если всё-таки после прочтения статьи у вас остались вопросы, то смело задавайте их в комментариях.

econom-trans.ru

Перевозка строительных грузов

Перевозка строительных грузов

К строительным грузам относят:

1. массовые навалочные грузы

Песок, гравий, галька, щебень, глина, торф

2. пылящие грузы

Цемент, алебастр, известь

3. строительные растворы

Бетон, цемент, алебастр, известь

4. длинномерные изделия

Трубы, балки, пиломатериалы

Строительные грузы транспортируют: с мест добычи на предприятия промышленности и на строительные площадки; с предприятий промышленности на строительные площадки.

Для перевозки сыпучих и массовых навалочных грузов применяют автомобили-самосвалы. Погрузка данных видов грузов осуществляется специальной техникой – экскаваторами, ленточными транспортерами, автопогрузчиками.

При перевозке необходимо учитывать, что вес груза в ковше погрузочного механизма за один цикл не должен превышать 1/3 грузоподъемности подвижного состава. Ковш должен находиться на высоте не более 1м от днища кузова. При погрузке водитель не должен находиться в кабине автомобиля.

В целях обеспечения безопасности грузоотправитель обязан:

1. ограждать проезжую часть дороги внутри карьера со стороны нижнего откоса земляным валом или защитной стеной не менее 0,7м;

2. на погрузочных площадках, имеющих уклоны, устанавливать упоры под колеса автомобиля;

3. своевременно очищать поверхность дороги от снежных заносов;

4. поливать при необходимости поверхность дороги внутри карьера для удаления пыли;

5. освещать места работы;

6. не допускать концентрации газов в карьере выше установленных норм.


Сыпучие грузы (цемент) перевозятся бестарным и тарным способом (в мешках). Перевозка бестарным способом производится в цистернах. При этом грузоотправитель обязан предъявлять цемент с температурой не выше 100.

При погрузке, транспортировке и разгрузке цемента АТП должны принимать меры по обеспечению сохранности цемента, не допуская попадания на него атмосферных осадков и его распыления. При перевозке цемента в мешках в массовом количестве АТП должны предусматривать в договорах пакетный способ доставки груза.

Кирпич перевозят в кузовах бортовых автомобилей в пачках, на поддонах. Для перевозки кирпича используют самосвалы (большой % боя). Кирпич на поддонах в пакеты укладывается двумя основными способами: «в елку» или с перекрестной перевязкой. Высота укладки любым способом не должна превышать 1м.

При перевозке леса и пиломатериалов используется специализированный подвижной состав. В случаях перевозки леса на неспециализированном подвижном составе он должен быть оборудован специальными приспособлениями (шипами, кониками, гребенками), предотвращающими возможность сдвигания леса на кабину. За кабиной для защиты ее от удара устанавливается щит.

При вывозе леса из лесозаготовительных предприятий грузоотправитель обязан:

  1. при наличии разной длины пиломатериалов, леса производить сортировку по длине;
  2. обеспечить предварительное складирование у автодорог;
  3. на погрузочных пунктах обеспечить подвешивание проводов на высоте 4,5м.

При вывозе леса по лесовозным дорогам допускается максимальная ширина лесовоза с грузом 3,2м, максимальная высота – 4м.

Строительные растворы перевозят в растворовозах, бодъях, погруженных на бортовые машины. При перевозке растворов в самосвалах груз не защищен от воздействия природных и климатических условий. Из-за недостаточной высоты кузова происходит разбрасывание и утечка раствора

geum.ru

4.2. Транспортирование строительных грузов

Доставку грузов осуществляют различными видами транспорта. Транспортными называют процессы по перемещению строительных материалов, полуфабрикатов и готовых изделий от места их добычи, изготовления или погрузки до объектов строительства, выполняемые с помощью различных средств транспорта. Транспортировку строительных грузов осуществляют вертикальным и горизонтальным транспортом. Вертикальный транспорт предназначен для выполнения погрузочных работ на заводах-поставщиках строительных конструкций, разгрузочных работах при приемке поступивших на строительную площадку материалов и изделий, при транспортировании грузов по вертикали с земли к месту производства работ. Горизонтальным транспортом строительные грузы перевозят от места их получения до объектов строительства и непосредственно на самих объектах, если возводят не отдельное здание, а целый строительный комплекс.

По отношению к строительной площадке горизонтальный транспорт подразделяют на внешний и объектный. Внешним транспортом строительные конструкции, материалы, технологическое оборудование поступает на строительную площадку с заводов-поставщиков, карьеров, центральных складов или со своих производственных предприятий к строящимся объектам. Объектный транспорт предназначен для перемещения строительных грузов в пределах строительной площадки.

В строительстве перевозку грузов осуществляют всеми видами современного транспорта.

Автомобильным транспортом осуществляют около 80% всех пере-в°зок строительных грузов. Достоинства автомобилей - большая скорость, высокая маневренность, способность передвигаться по кривым участкам с малым радиусом закругления, преодолевать крутые подъемы дорог, возможность доставлять разнообразные грузы непосредственно к объекту строительства. Этот вид транспорта получил наиболее широкое применение в условиях жилищного строительства.

Тракторный транспорт используют для перемещения, в основном, тяжелых грузов по плохим дорогам и в условиях бездорожья. Недостатки - ограниченная возможность использования в городских условиях и при значительных расстояниях перевозки вследствие малых скоростей передвижения.

Железнодорожный транспорт обслуживает 13... 18% общего количества перевозок строительных грузов и является в основном внешним транспортом для перевозки на большие расстояния. Железнодорожный транспорт требует больших первоначальных затрат, однако при крупных объемах строительно-монтажных работ и при поступлении основных грузов по рельсовым путям эти затраты в процессе эксплуатации быстро окупаются.

Водный транспорт - наиболее дешевый вид транспорта, особенно при перевозках на значительные расстояния и обслуживает до 5% перевозок грузов на строительные площадки. Один из главных недостатков - сезонность использования.

Воздушный транспорт используют для доставки грузов в труднодоступные места большегрузными самолетами и монтажа отдельных конструкций и даже сооружений вертолетами и специальными дирижаблями.

Специальный транспорт - подвесные канатные дороги, трубопроводный транспорт, пневмотранспорт, гидротранспорт, транспорт с помощью звеньевых ленточных транспортеров. Эти виды транспорта применяют, в основном, при сильно пересеченной местности и при наличии водных преград.

К специальным видам транспорта можно отнести транспортные средства технологического назначения, в которых совмещены процессы транспортирования с технологической переработкой этого строительного груза. К таким транспортным средствам относят автобетоносмесители, в которых одновременно выполняются процессы приготовления и транспортирования на строительную площадку бетонной смеси, автобетононасосы - совмещают транспортировку смеси на значительное расстояние и ее укладку, автобетоновозы - перемещение и перемешивание смеси. Транспортные средства технологического назначения перспективны и в современном строительстве уже играют существенную роль.







www.prompm.ru
