Каток Bomag BW 213 – устройство и характеристики

Некоторые виды спецтехники непросто не могут выполнять другие функции, но, и созданы исключительно с одной целью. Каток Bomag BW 213 – именно такой вариант. Он приспособлен для работы на крупных и масштабных объектах и призван выполнять всего одну функцию. К счастью, он имеет массу аналогов, но чтобы понять его основные отличия следует взглянуть на спецификации.

Устройство грунтового катка Bomag BW 213 D-3

Каток Bomag BW 213 имеет несколько модификаций, отличающихся по основным признакам. Все они успешно применяются в строительных и дорожно-ремонтных работах, однако, часть из них можно приобрести только в ограниченном количестве, как, например, каток Bomag BW 213 D-3. Его выпуск приостановлен, в связи с обновлением линейки спецтехники производителя.

От подобных моделей его отличает меньший вес, который составляет 13,9 тонны, сравнительно небольшие габариты и диапазон амплитуд и частота вибраций.

Как и другие модели его можно применять при укладке асфальта, уплотнении сухих строительных смесей различного состава и для эффективного прессования грунта для формирования устойчивого основания.

При пересчёте его мощности в киловатты она составляет 110 единиц. При этом производительность машины с учётом высокой скорости её передвижения может достигать 10 км/ч.

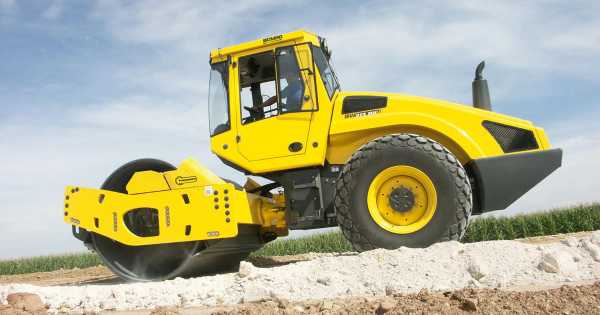

Внешний вид катка Bomag BW 213

Устройство катка Bomag BW 213 D-4

В отличие от предыдущей модели каток Bomag BW 213 D-4 только набирает популярность. Это более крупная и утяжелённая модификация, которая применяется в тех же условиях, но даёт несколько иной эффект. Благодаря высокой статической нагрузке на единицу площади его можно использовать для прессования каменной крошки, гравия, песка, почв и мягких грунтов с учётом глинистых и вязких.

Использование динамической нагрузки, реализуемой посредством применения гидроприводов даёт качественное уплотнение.

Особая конструкция рабочего органа (гладкого вальца) позволяет в условиях ограниченного рабочего пространства выполнять необходимые операции с сохранением качества. В частности, исключена пробуксовка ходовой части, что достигнуто использованием осей с самоблокирующимся дифференциалом.

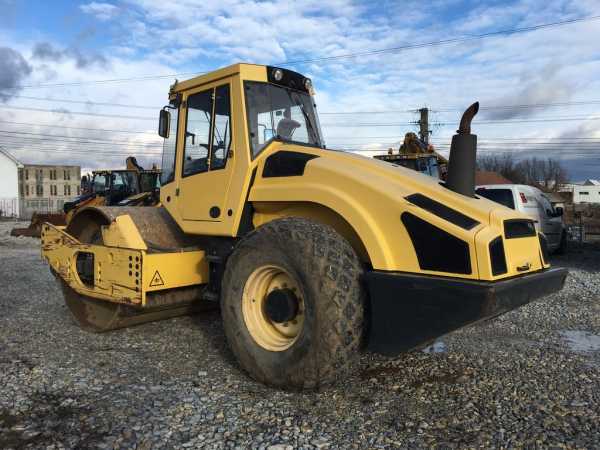

Каток Bomag BW 213 в работе

Расход топлива катка Bomag BW 213

Благодаря использованию специальной системы управления, которую использует каток Bomag BW 213, топливо расходуется гораздо экономнее, чем у других моделей. В топливный бак ёмкостью 340 литров заливается дизельное топливо, которое расходуется в объёме 10,5 литра на 1 моточас.

Технические характеристики катка Bomag BW 213 D-4

• Рабочий вес, т 12,5;
• Радиус поворота катка по наружному контуру следа, мм 3494;
• Статическая линейная нагрузка, кг/см 33,9;
• Двигатель TCD 2013 L04;
• Мощность, кВт 99;
• Скорость вращения, об/мин 2200;
• Количество цилиндров 4;
• Охлаждение водяное;
• Система привода гидростатическая;
• Рабочий тормоз гидростатический;
• Ручной тормоз гидромеханический;
• Система привода гидростатическая;
• Частотность, Гц 30/36;
• Амплитуда колебаний, мм 1,90/0,96;
• Центробежная сила, кН 275/202;
• Рабочая скорость, км/ч 6/7/8/11;
• Макс. преодолеваемый подъем без/с вибрацией, % 45/43;
• Объем топливного бака, л 340;
• Производительность уплотнения грунта, м3/ч:
• Каменная крошка (толщина слоя 0,80 м) 470-940;
• Гравий, песок (толщина слоя 0,50 м) 300-600;
• Почвенная смесь (толщина слоя 0,40 м) 240-480;
• Мягкий грунт, глина (толщина слоя 0,20 м) 120-240;
  У модификации D-3 показатели значительно отличаются.

Видео о грунтовом катке Bomag BW 213

tpscom.ru

BOMAG BW 213 D-4 | Строительное управление 40

Немецкая фирма BOMAG является одним из ведущих производителей дорожно-строительной техники. Грунтовые катки BOMAG сконструированы с учетом современных технологий уплотнения и отличаются высокой производительностью.

Модель BOMAG BW 213 D-4 – это грунтовый каток четвертого поколения, предназначенный для уплотнения гравия, песка и каменной крошки. Поскольку каток имеет большие размеры и массу, его чаще всего используют на крупных строительных и промышленных объектах.

Главный рабочий инструмент катка – гладкий валец со скошенными кромками. На передней и задней поверхности вальца находятся специальные скребки из полиуретана. Они предназначены для очистки вальца от налипшего грунта и обеспечения бесшумной работы катка. Уникальная конструкция вальца позволяет обрабатывать поверхность даже на участках небольшой площади.

Грунтовый каток BOMAG BW 213 D-4 оснащен мощным дизельным двигателем фирмы Deutz. Несмотря на высокий уровень производительности, потребление топлива остается минимальным. Впрыскивание топлива происходит под высоким давлением с промежуточным охлаждением воздуха.

Каток BOMAG BW 213 D-4 способен преодолевать подъемы с уклоном до 53%. Он оборудован ручной антипробуксовочной системой SlipControl, которая позволяет преобразовать мощность двигателя в тягу. Задний привод оснащен системой блокировки, благодаря которой каток может работать даже в неблагоприятных погодных условиях без пробуксовки колес.

Вибросистема катка BOMAG BW 213 D-4 отличается плавностью регулировки. Если каток работает рядом со строениями, восприимчивыми к вибрации, нужно выбрать малую амплитуду, чтобы не возникло опасных колебаний. Но если необходима большая уплотняющая сила, каток BOMAG BW 213 D-4 способен развить высочайшую производительность.

Хотя данная модель обладает отличными техническими характеристиками, успех работы во многом зависит и от оператора, который управляет катком. Специалисты фирмы BOMAG создали максимально комфортные условия для оператора. Кабина катка BOMAG BW 213 D-4 обеспечивает круговой обзор, позволяя наблюдать за колесами. Сиденье водителя имеет несколько режимов регулировки. Кабина является просторной и вместительной, в ней предусмотрены места для хранения вещей.

Управление катком BOMAG BW 213 D-4 не требует особых навыков. Вся необходимая информация выводится на приборную панель, значительно облегчая работу оператора.

Если вам необходим мощный грунтовый каток для выполнения большого объема работ, BOMAG BW 213 D-4 станет отличным решением. В компании «Строительное управление 40» вы можете арендовать эту модель катка на выгодных условиях.

xn--40-nmci.xn--p1ai

BOMAG BW 213 D-40

---

Описание:

   Грунтовый каток BW 213 D-40 является универсальной машиной для уплотнения полусвязного и зернистого типов грунта (песка, гравия, каменной крошки), а также гидравлически вяжущих материалов. Грунтовый каток BW 213 PD-40 находит широкое применение во время уплотнения почвы с высоким содержанием воды. Оба катка в первую очередь используются на крупных строительных объектах. Основные рабочие органы изготовлены из высокопрочных материалов, что значительно повышает их износоустойчивость. При эксплуатации данных катков не требуется большого количества затрат на техобслуживание и профилактику оборудования. Удобный доступ к основным деталям и двигателю позволяет без труда производить необходимые ремонтные работы и замену неисправных деталей.

---

Технические характеристики:

Размеры
Рабочая ширина, мм	:	2130
Рабочий вес, т	:	12,4
Статическая линейная нагрузка, кг/см	:	36,7
Двигатель
Производитель	:	Deutz
Тип	:	BF4M 2012 C
Мощность, кВт	:	98
Скорость вращения, об/мин	:	2300
Количество цилиндров	:	4
Охлаждение	:	водяное
Топливо	:	дизельное
Система привода	:	гидростатическая
Рабочий тормоз	:	гидростатический
Ручной тормоз	:	гидромеханический
Вибрационное устройство
Система привода	:	гидростатическая
Амплитуда колебаний, мм	:	1,90/0,96
Частотность, Гц	:	30/36
Центробежная сила, кН	:	275/202
Общие характеристики
Скорость передвижения, км/ч	:	6
Рабочая скорость, км/ч	:	10
Макс. преодолеваемый подъем (без/с вибрацией), %	:	45/43
Радиус поворота катка по наружному контуру следа, мм	:	3494
Объем топливного бака, л	:	250
Производительность уплотнения грунта,  м3/ч
Каменная крошка (толщина слоя 0,70 м)	:	400-800
Гравий, песок (толщина слоя 0,50 м)	:	270-540
Почвенная смесь (толщина слоя 0,40 м)	:	220-440
Мягкий грунт, глина (толщина слоя 0,20/0,25 м)	:	110-220v

---



Такого файла не существует!
Пожалуйста, свяжитесь с администратором сайта.

dashdemir.com

Bomag BW 213 D-4i технические характеристики (2014-2016)

Базовая модель с кабиной Rops

Скачайте 250 подробных технических спецификаций и конкурентную информацию Bomag BW 213 D-4i

See 2 datasheets

BW 213 D-4i Bomag – Технические данные

Вес	12.5 т
Транспортная длина	5.808 м
Транспортная ширина	2.27 м
высота в транспортном cостояние	2.98 м
Вибрация, колебание	e
Привод	A
Скорость	11 км/ч
частота	30/36 Hz
Ширина катка	2.13 м
Диаметр катка	1.5 м
Амплитуда	1.9/0.96 мм
Радиус поворота снаружи	3.494 м
Статическая линеная нагрузка	33.9 kg/cm
Производитель двигателя	Deutz
Модель двигателя	TCD3.6 L4
Мощность двигателя	90 кВт
Мощность двигателя	120 л/с
Габариты д х ш х в	701 x 592 x 790 мм
Рабочий объем	3.6 л
Число оборотов при макс. крутящем моменте	1600
Макс.крутящий момент	480 Нм
число цилиндров	4
Диаметр цилиндра х ход поршня	101 x 126 мм
Вес	400 kg
уровень выбросов	IIIB
Радиус поворота внутри	###

BW 213 D-4i Bomag – Специальное оборудование

• сажевый фильтр
• Кулачковый дорожный каток
• Колебание
• Контроль уплотнения
• Кондиционер

Загрузить спецификации и технические спецификации для Bomag BW 213 D-4i

X

Что вы думаете об этой машине?

Благодарим за отзыв

specs.lectura.ru

BOMAG BW 213 D-4 – Катки дорожные (BOMAG BW 213 D-4 – BW 213 D-4 – БОМАГ BW 213 D-4 – Каток дорожный BOMAG BW 213 D-4 – Каток дорожный BW 213 D-4) – Технические характеристики BOMAG BW 213 D-4 – Габаритные размеры BOMAG BW 213 D-4 – Двигатель BOMAG BW 213 D-4

Документ энциклопедии Стройтех, Категория: Катки дорожные   BOMAG BW 213 D-4 | BW 213 D-4 | БОМАГ BW 213 D-4 | Каток дорожный BOMAG BW 213 D-4 | Каток дорожный BW 213 D-4     + добавить объявление BOMAG BW 213 D-4 – продажа: 1. Bomag BW 213 D-4 Каток дорожный 2006 г. 04.08.2018 ГК РЕСУРС 2 100 000 РУБ 2. Bomag BW 213 D-4 Каток дорожный 2011 г. 04.08.2018 RENT 3 500 000 РУБ 3. Грунтовый каток Bomag BW 213 D-4 с наработкой Каток дорожный 2013 г. 03.08.2018 КОМЕК МАШИНЕРИ Свердловская область цена по запросу 4. Bomag BW 213 D-4 Каток дорожный 2017 г., 911 ч. 06.05.2018 г. Москва, Рябиновая улица 7 200 000 РУБ 5. Bomag BW 213 D-4 Каток дорожный 2007 г., 9500 ч. 06.05.2018 г. Башкортостан республика, Уфа 2 499 000 РУБ 6. Bomag BW 213 D-40 Каток дорожный 2011 г., 3290 ч. 27.04.2018 г. Краснодарский край, Сочи 4 708 000 РУБ 7. Bomag BW 213 D-4 Каток дорожный 2010 г., 3200 ч. 10.04.2018 г. Москва 3 850 000 РУБ 8. Bomag BW 213 d-40 Каток дорожный 2011 г. 08.04.2018 ООО “РАДО-ТЕХ” цена по запросу 9. Bomag BW 213 D-40 Каток дорожный 2013 г., 3900 ч. 02.04.2018 г. Воронежская область, Воронеж 3 600 000 РУБ 10. Bomag BW 213 D-40 Каток дорожный 2006 г., 9700 ч. 02.04.2018 г. Орловская область, Орел 2 100 000 РУБ     Энциклопедия СтройТех является открытой справочно-информационной системой. Любой посетитель может свободно просматривать, копировать и изменять документы. Информация предоставляется «как есть» и не может гарантировать правильность приведённых в ней данных. • Увидели неточность – смело вносите свои правки. • Не нашли нужного документа – добавление займет пару минут. Команда Стройтех открыта для всего нового и улучшения старого – форма отправки предложений.

На правах рекламы:

www.stroyteh.ru

BOMAG BW 213 D-3 – Катки дорожные (BOMAG BW 213 D-3 – BW 213 D-3 – БОМАГ BW 213 D-3 – Каток дорожный BOMAG BW 213 D-3 – Каток дорожный BW 213 D-3) – Технические характеристики BOMAG BW 213 D-3 – Габаритные размеры BOMAG BW 213 D-3 – Двигатель BOMAG BW 213 D-3

Документ энциклопедии Стройтех, Категория: Катки дорожные   BOMAG BW 213 D-3 | BW 213 D-3 | БОМАГ BW 213 D-3 | Каток дорожный BOMAG BW 213 D-3 | Каток дорожный BW 213 D-3     + добавить объявление BOMAG BW 213 D-3 – продажа: 1. Bomag BW 213 D-3 Каток дорожный 2007 г., 4300 ч. 19.01.2018 По катку г. Москва 2 200 000 РУБ 2. Bomag BW 213 D-3 Каток дорожный 2006 г., 1623 ч. 13.07.2017 отдел продаж г. Москва 2 600 000 РУБ 3. Bomag BW 213 D-3 Каток дорожный 2007 г. 13.07.2017 Продавец г. Одинцово 490 000 РУБ 4. Bomag BW 213 D-3 Каток дорожный 2003 г., 5500 ч. 15.01.2016 отдел продаж г. Москва 2 550 000 РУБ     Энциклопедия СтройТех является открытой справочно-информационной системой. Любой посетитель может свободно просматривать, копировать и изменять документы. Информация предоставляется «как есть» и не может гарантировать правильность приведённых в ней данных. • Увидели неточность – смело вносите свои правки. • Не нашли нужного документа – добавление займет пару минут. Команда Стройтех открыта для всего нового и улучшения старого – форма отправки предложений.

На правах рекламы:

www.stroyteh.ru

Bomag BW 213 PDH-4 технические характеристики (2007-2016)

Базовая модель с кабиной Rops

Скачайте 250 подробных технических спецификаций и конкурентную информацию Bomag BW 213 PDH-4

See 2 datasheets

BW 213 PDH-4 Bomag – Технические данные

Вес	13.1 т
Транспортная длина	5.808 м
Транспортная ширина	2.25 м
высота в транспортном cостояние	2.972 м
Вибрация, колебание	e
Привод	A
Скорость	11 км/ч
частота	30/36 Hz
Ширина катка	2.13 м
Диаметр катка	1,48 м
Амплитуда	1,8/0,94 мм
Радиус поворота снаружи	3,494 м
Статическая линеная нагрузка	34,7 kg/cm
Производитель двигателя	Deutz
Модель двигателя	TCD2013 L04
Мощность двигателя	119 кВт
Число оборотов при макс. крутящем моменте	2200
Радиус поворота внутри	###
Мощность двигателя	###
Габариты д х ш х в	###
Рабочий объем	###
Макс.крутящий момент	###
число цилиндров	###
Диаметр цилиндра х ход поршня	###
Вес	###
уровень выбросов	###

BW 213 PDH-4 Bomag – Специальное оборудование

• сажевый фильтр
• Кулачковый дорожный каток
• Колебание
• Контроль уплотнения
• Кондиционер

Загрузить спецификации и технические спецификации для Bomag BW 213 PDH-4

X

Что вы думаете об этой машине?

Благодарим за отзыв

specs.lectura.ru
