Буровая установка Bauer BG 36 для бурения скважин, свай: аренда в Москве

Основные сферы применения буровой установки Bauer BG 36 Буровая установка Bauer BG 36 рабочей массой около 127 т, служит для устройства: Скважин с обсадными трубами (вкручивание обсадной трубы при помощи привода вращения или с помощью обсадного стола) Скважин баз обсадных труб с бентонитовым раствором Скважин непрерывным полым шнеком (CFA) – с удлинением келли-штанги или без него Специальных методов, например, бурение «перед стеной», бурение с двойной силовой головкой (“CFA с обсадными трубами”), бурение раскатчиком, метод перемешивания грунта в скважине Cutter Soil Mixing (CSM), навесным фрезерным оборудованием Скважин по методу “Стена в грунте”. Основные размеры и габариты Буровая установка Bauer BG 36 выполняет бурение штангой келли, шнеком, раскатчиком грунта, устройство буронабивных свай, а также погружение трубчатого шпунта, разработку траншей по методу “Стена в грунте”. Погружение обсадных труб может выполняться основным приводом или обсадным столом (опция, max BV 2000 HD-07). Максимальная глубина бурения — до 68,6 м при использовании келли-штанги BK 40/470/4/68. Максимальный диаметр скважины 2300 мм без обсадной колонны и 2000 мм с обсадной колонной. Максимально допустимая длина обсадной секции — 5,3 м при использовании обсадного стола, и — 6,3 м без него. Для метода CFA максимальная глубина бурения 26,1 м с удлинителем келли, или 18,1 м — без удлинителя. Максимальный диаметр бурения 1200 мм. Максимальная сила тяги 400 кНМ и с главной и подающей лебедкой 900 кНм. Сила прижима 350 кНм плюс вес шнека. Длина непрерывного полого шнека 19,4 м. Технические данные Общая высота 24.240 мм Рабочая масса (около) 127.000 кг Роторный привод KDK 367 S Крутящий момент номинальный при 320 бар 367 кНм Частота вращения максимальная 46 об/мин. Лебёдка подачи Сила нажима / сила тяги (эффективная) 400 кН Сила нажима / сила тяги (на дерйтеллере) 350/320 кН Ход (система келли) 7.250 мм Ход (система CFA) 16.700 мм Скорость (подъём/опускание) 6.5 м/мин. Быстрый ход (подъём/опускание) 26 м/мин. Главная лебедка Класс лебедки M6 / L3 / T5 Сила тяги (1-ый слой) эффективн./номинальн. 250/317 кН Диаметр/длина троса 32 мм/90 м Скорость лебедки (максимальная) 90 м/мин. Вспомогательная лебедка Класс лебедки M6 / L3 / T5 Сила тяги (1-ый слой) эффективн./номинальн. 100/125 кН Диаметр/длина троса 20 мм/67 м Скорость лебедки (максимальная) 55 м/мин. Наклон мачты назад / вперед / в стороны 15° / 5° / 3° Характеристика привода KDK 367 S Номинальный крутящий момент привода Зависимость крутящего момента от оборотов (стандартный режим) Стандартное оснащение буровой установки Bauer BG 36 Привод вращения KDK 367 S (константный редуктор) Главная лебедка с гидравлическим управлением свободного хода Главная и вспомогательная лебедка с канавками специальной формы Концевые выключатели подъема для главной и вспомогательной лебедки Вертлюг главного каната Подача быстро/медленно Поворотная точка крепления главного и вспомогательного каната Транспортные опоры для верхних и нижних секций мачты Измерительные приборы и система управления PLC-процессор для всех функций с электрическим управлением B-TRONIC 3.1: Электронный мониторинг, контроль и система визуализации Дополнительный монитор с диагностическими функциями и индикацией давления в насосе Индикация сообщения о неисправностях Аварийное управление буровой установкой (основные функции) Измерение наклона мачты по осям x/y (индикация цифровая/аналоговая) Автоматика мачты (автоматическая установка в вертикальное положение) Главная лебедка с электронным измерением усилия на канате Вспомогательная лебедка с гидравлическим измерение усилия на канате Измерение глубины на главной лебедке Измерение гидравлической нагрузки на вспомогательном канате Функция центрирования поворота на главной лебедке Устройство измерения скорости на приводе вращения Предотвращение провисания каната на главной лебедке Настройка давления главной лебёдки Система управления Келли главной лебёдки Система контроля извлечения инструмента. Базовая машина BS 80 Двигатель CAT C15 Номинальная мощность ISO 3046-1 354 кВт @ 1800 об/мин. Бак дизельного топлива 800 л Температура окружающей среды при полной нагрузке до 45°C Уровень звукового давления в кабине 78 дБ(A) Гидравлическая система Гидравлическая мощность (измеряется на распределительном блоке силовой вращающейся головки) 277 кВт Гидравлическое давление 320 бар Объем гидравлического бака 900 л Самоходное шасси (телескопический ходовой механизм) UW 110 Класс ходового механизма B 7 Ширина колеи (вдвин./выдвин.) 2.600 / 3.800 мм Ширина ходового механизма (вдвин./выдвин.) 3.400 / 4.600 мм Траки гусеничной цепи с 3 грунтозацепами 800 mm Длина ходового механизма 5.680 мм Силя тяги эффективн./номинальн. 750 / 885 кН Cкорость движения 1,3 км/ч Транспортировка Приведённые на схеме веса — это приблизительные значения, дополнительное оборудование (опции) могут изменять общий вес. Транспортные данные буровой установки BG 36 Данные представлены в порядке ознакомления. Конкретную информацию можно уточнить у специалистов компании БЕСТ-СТРОЙ. Компания БЕСТ-СТРОЙ (Москва) сдаёт в аренду буровую установку Bauer BG 36 в любой регион России. Условия и стоимость аренды узнайте по телефону или отправьте заявку. Бурение штангой Келли Бурение шнеком Бурение раскатчиком грунта Устройство буронабивных свай (БНС) Устройство буронабивных свай в обсадной трубе Устройство буронабивных свай CFA НПШ (непрерывный полый шнек) Устройство буросекущих свай Разработка Стены в грунте Погружение труб для шпунтового ограждения при разработке котлованов.

www.beststroy.biz

BAUER BG 36/BS 80B – Бурильные машины (BAUER BG 36/BS 80B – BG 36/BS 80B – БАУЕР BG 36/BS 80B – БАУЭР BG 36/BS 80B – Бурильная машина BAUER BG 36/BS 80B – Бурильная машина BG 36/BS 80B) – Технические характеристики BAUER BG 36/BS 80B – Габаритные размеры BAUER BG 36/BS 80B – Двигатель BAUER BG 36/BS 80B

Документ энциклопедии Стройтех, Категория: Бурильные машины Производитель:BAUER Технические характеристики BAUER BG 36/BS 80B Эксплуатационная масса:120 000,00 кг Эксплуатационная мощность:365,00 кВт Скорость:- Габаритные размеры BAUER BG 36/BS 80B Длина:16 500,00/16 800,00 мм Ширина:3 400,00 мм Высота:3 450,00 мм Двигатель BAUER BG 36/BS 80B Модель двигателя:C 15 CAT Объем двигателя:- Частота оборотов двигателя:- Ход поршня двигателя:- Эксплуатационные характеристики BAUER BG 36/BS 80B Глубина бурения:68 500,00 мм Диаметр бурения:2 300,00-3 000,00 мм Тяговое усилие лебедки:250,00 кН Тяговое усилие лебедки, дополнительной:100,00 кН Тяговое усилие:400,00 кН Базовая машина:UW110 Длина гусеницы:5 675,00 мм Ширина гусеничного башмака:800,00 мм Крутящий момент:367 000,00 Н*м   BAUER BG 36/BS 80B | BG 36/BS 80B | БАУЕР BG 36/BS 80B | БАУЭР BG 36/BS 80B | Бурильная машина BAUER BG 36/BS 80B | Бурильная машина BG 36/BS 80B     Энциклопедия СтройТех является открытой справочно-информационной системой. Любой посетитель может свободно просматривать, копировать и изменять документы. Информация предоставляется «как есть» и не может гарантировать правильность приведённых в ней данных. • Увидели неточность – смело вносите свои правки. • Не нашли нужного документа – добавление займет пару минут. Команда Стройтех открыта для всего нового и улучшения старого – форма отправки предложений.

На правах рекламы:

www.stroyteh.ru

BAUER BG 36 C – Бурильные машины (BAUER BG 36 C – BG 36 C – БАУЕР BG 36 C – БАУЭР BG 36 C – Бурильная машина BAUER BG 36 C – Бурильная машина BG 36 C) – Технические характеристики BAUER BG 36 C – Габаритные размеры BAUER BG 36 C – Двигатель BAUER BG 36 C

1.		Буровая установка Буровая установка 2008 г. 06.08.2018	МСС г. Екатеринбург	44 000 РУБ/смена
2.		Bauer Group BG 28H Буровая установка 1950 г. 27.03.2018	БУРСЕРВИС г. Москва	10 000 РУБ/час
3.		Bauer BG 25C Бурильная машина 1950 г. 27.03.2018	ООО “АВТОТРАКС Групп” г. Челябинск	8 000 РУБ/час
4.		Аренда бурового станка для устройства свай Bauer B Бурильная машина 2006 г. 04.12.2017	АвтоСпецТехника г. Кызыл	цена по запросу
5.		Bauer BG 28 Бурильная машина 2008 г. 26.10.2017	г. Московская область, Яхрома, Троицкий адм. округ, д. Юдановка	4 550 РУБ/час
6.		Bauer BG 25C Бурильная машина 2008 г. 18.06.2017	г. Челябинская область, Челябинск	15 000 РУБ/час
7.		Bauer BG 25C Бурильная машина 2008 г. 18.06.2017	г. Челябинская область, Челябинск	15 000 РУБ/час
8.		Буровая установка Буровая установка 2008 г. 15.06.2017	АВТОТРАКС Групп г. Челябинск	3 500 000 РУБ/месяц
9.		Bauer BG Буровая установка 2003 г. 25.05.2017	г. Москва	8 125 РУБ/час
10.		Bauer BG Буровая установка 2003 г. 04.05.2017	г. Москва	6 000 РУБ/час

www.stroyteh.ru

Буровые установки Бауер BG 36 BS 80 B

BG 36 BS 80B

Технические данные

2250

367

Количество оборотов n [1/мин]

1 я передача

2 я передача

Установка и бурение породы

177

110

53

0 0

8

10

15

23

48

750

1300

Привод вращения KDK 367 S

Подача с помощью

цилиндра

Подача с

помощью лебедки

Общая высота

24.195 мм

24.195 мм

Вес в снаряженном состоянии, примерно (с BK12/305/3/18) 115.000 кг

120.000 кг

Привод вращения

KDK 367 S

KDK 367 S

1 я передача: момент вращения при 300 бар

367 кНм

367 кНм

1 я передача: макс. число оборотов

23 об/мин

23 об/мин

2 я передача: момент вращения при 300 бар

117 кНм

117 кНм

2 я передача: макс. число оборотов

48 об/мин

48 об/мин

Система подачи

Нажим / тяга

250 / 400 кН

250 / 400 кН

Ход (система келли)

6 500 мм

9 250 мм

Ход (система SOB)

16.350 мм

16.700 мм

Скорость (вниз/вверх)

3,5 / 7,0 м/мин

6,5 / 6,5 м/мин

Высокая скорость (вверх/вниз)

20,0 / 19,0 м/мин 26,0 / 26,0 м/мин

Главная лебедка

Лебедка LDC

(класс лебедки M6 / L3 / T5)

Усилие тяги (1 е положение)

250 кН

250 кН

Диаметр троса / длина

32 мм /90 м

32 мм /90 м

Скорость лебедки

71 м/мин

71 м/мин

Вспомогательная лебедка

Без приспособления свободного падения

Усилие тяги (1 е положение)

100 кН

100 кН

Диаметр троса / длина

20 мм /60 м

20 мм / 60 м

Скорость лебедки (подъем/опускание)

67 м/мин

67 м/мин

Наклон мачты

назад / вперед / в сторону

10° / 5° / ± 5°

10° / 5° / ± 5°

www.maneev.de

Буровые установки Бауер BG 36 BS 80 B

BG 36 BS 80B

Самоходное шасси BS 80B

Двигатель

CAT C 15

Номинальная мощность по ISO 3046 1

365 кВт при 1 800 об/мин

Двигатель классифицирован по выбросу выхлопных газов как EEC

97/68EC степень 2

и EPA/CARB TIER II

Гидравлическая система

Двухконтурная гидравлическая буровая система

Гидравлическое давление

300 бар

Подаваемое количество: главные + вспомогательные контуры 2 х 320 л/мин 1 х 130 л/мин

Емкость бака

900 л

Шасси

UW 100

Телескопическое шасси

Тип B 7

Ширина колеи

2 600 / 3 800 мм

Ширина шасси

3 400 / 4 600 мм

Тройные траки

800 мм

Длина шасси

5 675 мм

Тяговое усилие

693 кН

Скорость хода

1,3 км/ч

Варианты дополнительного оснащения

Подключения для обсадного осциллятора (макс. BV 2000 07)

Буровая ось 1 550 мм (с новыми салазками)

Привод вращения с пробуксовочным устройством

Удлинитель мачты 1 м

Удлинитель мачты 2 м (для подачи с помощью лебедки)

Подающий цилиндр 7,65 м

Центральное смазочное устройство

Главная лебедка 300 кН (установлена сверху на верхней каретке)

Главная и вспомогательная лебедки с устройством свободного хода

Камера наблюдения за главной лебедкой

Индикатор натяжения троса вспомогательной лебедки

Измерение глубны по лебедке подачи

Гидравлическая опора мачты

Очиститель шнека

Автоматический поворотный обсадной переходник

Преобразователь крутящего момента (для установки обсадной трубы)

Компрессор и генератор

Направляющая келли на головке келли (для подачи с помощью лебедки)

Стремянка с площадкой

Электронная система управления и контроля

B TRONIC для:

контроля и управления функциями бурения

сбора эксплуатационных данных

визуализации положения келли

дистанционной передачи эксплуатационных данных

www.maneev.de

BAUER BG 36 H – Бурильные машины (BAUER BG 36 H – BG 36 H – БАУЕР BG 36 H – БАУЭР BG 36 H – Бурильная машина BAUER BG 36 H – Бурильная машина BG 36 H) – Технические характеристики BAUER BG 36 H – Габаритные размеры BAUER BG 36 H – Двигатель BAUER BG 36 H

1.		Буровая установка Буровая установка 2008 г. 06.08.2018	МСС г. Екатеринбург	44 000 РУБ/смена
2.		Bauer Group BG 28H Буровая установка 1950 г. 27.03.2018	БУРСЕРВИС г. Москва	10 000 РУБ/час
3.		Bauer BG 25C Бурильная машина 1950 г. 27.03.2018	ООО “АВТОТРАКС Групп” г. Челябинск	8 000 РУБ/час
4.		Аренда бурового станка для устройства свай Bauer B Бурильная машина 2006 г. 04.12.2017	АвтоСпецТехника г. Кызыл	цена по запросу
5.		Bauer BG 28 Бурильная машина 2008 г. 26.10.2017	г. Московская область, Яхрома, Троицкий адм. округ, д. Юдановка	4 550 РУБ/час
6.		Bauer BG 25C Бурильная машина 2008 г. 18.06.2017	г. Челябинская область, Челябинск	15 000 РУБ/час
7.		Bauer BG 25C Бурильная машина 2008 г. 18.06.2017	г. Челябинская область, Челябинск	15 000 РУБ/час
8.		Буровая установка Буровая установка 2008 г. 15.06.2017	АВТОТРАКС Групп г. Челябинск	3 500 000 РУБ/месяц
9.		Bauer BG Буровая установка 2003 г. 25.05.2017	г. Москва	8 125 РУБ/час
10.		Bauer BG Буровая установка 2003 г. 04.05.2017	г. Москва	6 000 РУБ/час

www.stroyteh.ru

bg (25, 28, 24, 36, 40) и MBG (12, 24)

Компания Bauer была основана в Германии в 1927 году. А первая буровая машина увидела свет в 1970 году. В течение последующих шести лет эта техника применялась исключительно для удовлетворения собственных потребностей. В 1976 году в продажу поступила первая буровая установка. Она работала по принципу вращательного бурения. С этих пор буровые устройства Bauer стали применяться в различных сферах промышленного производства, но приоритетным направлением работы стало подземное строительство. Оно велось для создания фундаментов шахт, промышленных конструкций и гражданских сооружений, которые отличались высокой этажностью и требовали устройства надёжных фундаментов.

Буровые установки Bauer

На сегодняшний день компания Bauer обзавелась дочерними предприятиями по всему миру. Каждая компания представляет собой самостоятельное юридическое лицо. Среди стран, где есть представительства Bauer, особенно следует выделить Китай, Австралию, Швецию, Италию, Канаду. Есть представительство и в Российской Федерации, где с 2006 года начат процесс производства буровых установок под контролем головного предприятия.

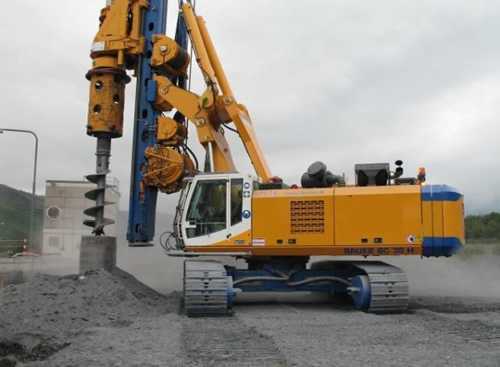

Фото буровой установки Bauer

Область использования

Установки бурового механизма применяются в различных сферах:

• для возведения фундамента сооружения на сваях;
• в строительстве в целом;
• для бурения грунтов, в том числе твердых пород;
• в добыче полезных ископаемых нерудного происхождения;
• в строительстве водозаборов;
• для бурения скважин, куда закладываются взрывчатые вещества для разрушения твердых пород.

Преимущества и особенности

Буровые установки этого популярного бренда имеют массу преимуществ и достоинств:

• Отличный уровень производительности.
• Лёгкая эксплуатация.
• Высокая мощность сочетается с относительно небольшой массой техники.
• Базовая комплектация позволяет работать в экстремальных температурных условиях.
• Главная лебёдка встроена в корму машины, что обеспечивает равномерную балансировку.
• Горизонтальное движение рамы и независимое перемещение мачты в двух направлениях.
• Система цепного привода позволяет осуществлять работы с бесконечным шнеком и с полным замещением.
• Гусеничный ход машины снабжён раздвижной тележкой.

Оборудование серии BG

Модели буровых установок Bauer из серии BG дают возможность применять множество технологий для проделывания скважин.

Максимальная глубина работы этой техники составляет порядка 100 метров, а диаметр проделываемых отверстий — до 3 метров.

Особенностями этих буровых установок являются:

• увеличенная длина мачтового устройства;
• увеличенный промежуток между осями для бурения;
• лебёдка снабжена дополнительным механизмом, который увеличивает тягу устройства;
• большой крутящий момент сочетается с мощным двигателем дизельного типа, который существенно экономит топливо.
Буровая установка Bauer BG-28

Характеристики	Ед. измерения	BG-25	BG-28	BG-24	BG-36	BG-40
Высота	м	22,8	26,47	21,9	26,2	27
Масса	т	74	95	76	115	140
Мощность двигателя	кВт	224	354	313	354	420
Крутящий момент	кНм	245	275	237	367	390
Диаметр скважины	м	1,	2,1	1,7	2,3	1,5
Глубина бурения	м	57,4	71	58	68,5	40

Установки серии М

Машины данной серии производятся в Российской Федерации. Старт был дан в 2006 году, когда с конвейера Курганского представительства сошла первая буровая установка.

Серия М представлена двумя моделями: MBG-12 и MBG-24.

Отличительными особенностями этих буровых устройств являются:

• штанга с телескопическим механизмом;
• устройство для монтажа стола обсадного типа.

Буровая установка Bauer MBG-24

Характеристики	Ед. измерения	MBG-12	MBG-24
Высота	м	14,55	20,9
Масса	т	34,5	55,5
Мощность двигателя	кВт	129	205
Крутящий момент	кНм	125	240
Диаметр скважины	м	1,3	1,9
Глубина бурения	м	36,82	51,47
