Снегоплавильная машина | Технологическое оборудование (495)943-67-04

Снегоплавильная установка – это новое направление в развитии снегоуборочной техники. КПЦ “Спрут Технолоджи” объединила научные знания в области теплотехники, опыт конструирования различных механизмов, производственную базу и лучшие достижения североамериканских разработчиков снегоплавильных машин. В Канаде и США производством снегоплавильных установок занимаются уже не первое десятилетие.





КПЦ “Спрут Технолоджи”  разрабатывает и производит снегоплавильные установки работающие от электрической энергии, системы отопления зданий и сооружений, ГВС.Например, для плавления снега на кровле удобны оказываются небольшие снегоплавильные устанвки с электрическим ТЭНом. Если снегоплавильная машина предназначена для обслуживания одной парковки,в качестве энергии можно эффективно использовать тепло системы отопления или горячего водоснабжения.

Оборудование изготовлено из высокопрочного полипропилена с температурой эксплуатации от -50 до + 90 градусов! Для годаря свойствам материала корпус установки не подвержен ржавению, что в свою очередь во много раз продлевает срок работоспособности машины для таяния снега.

Характеристика	Э-1	Э-2	Э-3
Источник энергии	электр.	электр.	электр.
Тип машины	1-но объемная	1-но объемная	1-но объемная
Производительность по снегу, м3/час	1	2	4
Сброс воды, м3/час	0,33	0,66	1,33
Расход топлива. л/час	–	–	–
Объем топливного бака, м3	–	–	–
Потребление электоэнергии, кВт*час	27	54	108
Потребление тепловой энергии, Гкал	–	–	–
Габариты (Д*Ш*В), м	1,85*1*1	3*2*1,1	3*2*1,1
Объем камеры плавления, м3	1,5	1,5	1,5
Объем загрузки снега, м3	1	1	1
Способ загрузки снега	лопатой	лопатой	лопатой
Высота загрузочного борта, м	1	1,1	1,1
Ширина приемного борта, м	1,5	1,5	1,5
Сухая масса, т	0,3	0,3	0,3
Тип транспортировки	тележка/”лыжа”	тележка/”лыжа”	тележка/”лыжа”

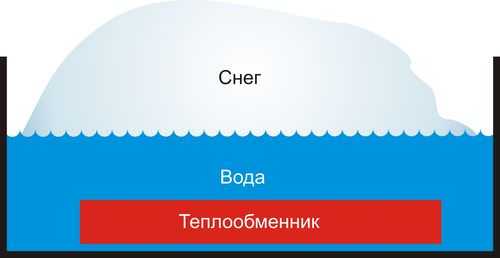

Любая снегоплавильная установка представляет собой емкость, в которой находится источник тепла, под воздействием которого снег превращается в воду.

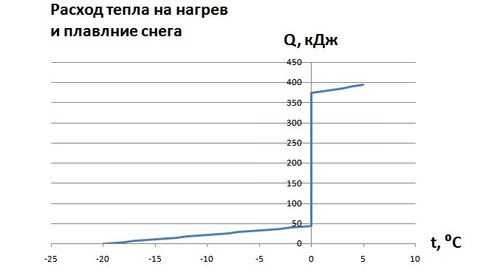

Для того чтобы снег превратился в воду необходимо его нагреть от температуры окружающего воздуха до 0С, а затем совершить фазовый переход из агрегатного состояния твердого тела в агрегатное состояние – жидкость. Этот процесс , увы, достаточно энергоёмкий. Точный подсчёт количества тепла необходимого для плавления снега затруднён ещё тем, что вода в агрегатном состоянии твёрдого тела – это лёд, а снег это сложная субстанция, состоящая из маленьких кристалликов льда, образующихся в атмосферном воздухе из пара – газообразного состояния воды.

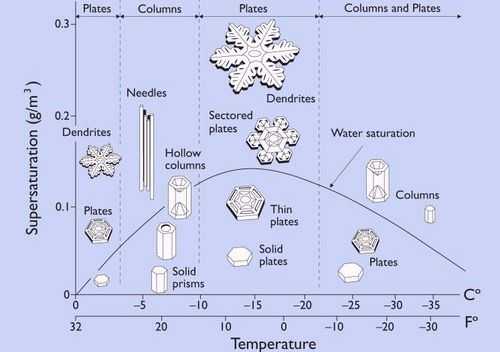

Молекулы h3О, находящиеся в воздухе, вокруг центров кристаллизации объединяются в гексагональную кристаллическую решётку, из которой и получаются кристаллики льда, составляющие снежинку. Количество тепла или энергия необходимая для превращения льда в воду – известная величина 330 кДж/кг. Для сравнения – переход железа из твердого агрегатного состояния в жидкое требует меньше энергии: 270 кДж/кг. Таким образом, для того чтобы расплавить килограммовый кубик льда надо в течение часа обогревать его источником тепла мощностью 91,5 Вт. Для наглядности, представьте электрическую лампочку в 100 свечей. Она потребляет столько же энергии сколько необходимо, чтобы расплавить килограмм льда. Для плавления снега потребуется чуть меньше энергии и это будет зависеть от многих факторов – от того насколько снег слежавшийся, какое количество примесей в нем находится, что это за примеси. Таким образом, надо понимать, что “на халяву” снег не расплавишь.



Например в Питере наглядным примером послужила весна 2011, когда в местах складирования снега, созданных весной эта смесь снега и грязи таяла до середины лета, несмотря на теплую весну и жаркое начало лета. Теперь задача заключается в том, чтобы выбрать оптимальный источник энергии и с наибольшей эффективностью употребить эту энергию на плавление снега. Источником энергии может служить тепло от сгорания различных видов топлива: дизель, газ, мазут, твёрдое топливо. Тепло от сгорания топлива может передаваться: непосредственно, с помощью теплообменника или через нагрев воды. Так же можно использовать электрическую энергию и передавать тепло с помощью ТЭНов. От вида используемого источника энергии будет зависеть конструкция установки, ее размеры и ее производительность. Но в любом случае, нам потребуется около 25 кВт*час для плавления 1 м3 снега. Несмотря, на то что требуется большое количество энергии для плавления снега – этот способ утилизации снега в больших городах оказывается экономичнее вывоза в 2-3 раза.

Кроме уменьшения прямых затрат, связанных с вывозом снега, надо учитывать и скрытые последствия. В местах складирования снега из-за грязи, привезенной со снегом существенно страдает экология. Ярким примером может служить свалка снега на Крестовском острове в Петербурге, где в результате такой утилизации погибли деревья. Так же вывоз снега большегрузными самосвалами, во-первых, ухудшает и без того напряженную дорожную ситуацию, увеличивая пробки, во-вторых, грузовики, стоящие в городских пробках, загрязняют атмосферный воздух, ухудшают состояние фасадов и разбивают дорожное покрытие. Снегоплавление дает более равномерную нагрузку на канализационную систему.

sprut-technology.ru

Электрические снегоплавильные установки

Отзыв по опыту эксплуатации снегоплавильной установки “Горыныч” в БЦ «Эко-Статус» в Санкт-Петербурге

Характеристика	Горыныч Э-0.5	Горыныч Э-1	Горыныч Э-2	Горыныч Э-4
Источник энергии	электр.	электр.	электр.	электр.
Тип машины	1-но объемная	1-но объемная	1-но объемная	1-но объемная
Производительность по снегу, м3/час	0.5	1	2	4
Мощность горелки, МВт	–	–	–	–
Сброс воды, м3/час	0,16	0,33	0,66	1,33
Расход топлива. л/час	–	–	–	–
Объем топливного бака, м3	–	–	–	–
Потребление электоэнергии, кВт*час	15	27	54	108
Потребление тепловой энергии, Гкал	–	–	–	–
Габариты (Д*Ш*В), м	1,0*0,6*0,8	1,85*1*1	1,85*1*1	1,85*1*1
Объем камеры плавления, м3	0,33	1,5	1,5	1,5
Объем загрузки снега, м3	0,25	1	1	1
Способ загрузки снега	ручн	ручн	ручн	ручн/погрузч
Высота загрузочного борта, м	0,8	1	1,1	1,1
Ширина приемного борта, м	0,9	1,5	1,5	1,5
Сухая масса, т	0,055	0,3	0,3	0,3
Тип транспортировки	ручн	тележка/”лыжа”	тележка/”лыжа”	тележка/”лыжа”

geocentre.by

Снегоплавильная машина | Технологическое оборудование (495)943-67-04

Снегоплавильная установка – это новое направление в развитии снегоуборочной техники. КПЦ “Спрут Технолоджи” объединила научные знания в области теплотехники, опыт конструирования различных механизмов, производственную базу и лучшие достижения североамериканских разработчиков снегоплавильных машин. В Канаде и США производством снегоплавильных установок занимаются уже не первое десятилетие.





КПЦ “Спрут Технолоджи”  разрабатывает и производит снегоплавильные установки работающие от электрической энергии, системы отопления зданий и сооружений, ГВС.Например, для плавления снега на кровле удобны оказываются небольшие снегоплавильные устанвки с электрическим ТЭНом. Если снегоплавильная машина предназначена для обслуживания одной парковки,в качестве энергии можно эффективно использовать тепло системы отопления или горячего водоснабжения.

Оборудование изготовлено из высокопрочного полипропилена с температурой эксплуатации от -50 до + 90 градусов! Для годаря свойствам материала корпус установки не подвержен ржавению, что в свою очередь во много раз продлевает срок работоспособности машины для таяния снега.

Характеристика	Э-1	Э-2	Э-3
Источник энергии	электр.	электр.	электр.
Тип машины	1-но объемная	1-но объемная	1-но объемная
Производительность по снегу, м3/час	1	2	4
Сброс воды, м3/час	0,33	0,66	1,33
Расход топлива. л/час	–	–	–
Объем топливного бака, м3	–	–	–
Потребление электоэнергии, кВт*час	27	54	108
Потребление тепловой энергии, Гкал	–	–	–
Габариты (Д*Ш*В), м	1,85*1*1	3*2*1,1	3*2*1,1
Объем камеры плавления, м3	1,5	1,5	1,5
Объем загрузки снега, м3	1	1	1
Способ загрузки снега	лопатой	лопатой	лопатой
Высота загрузочного борта, м	1	1,1	1,1
Ширина приемного борта, м	1,5	1,5	1,5
Сухая масса, т	0,3	0,3	0,3
Тип транспортировки	тележка/”лыжа”	тележка/”лыжа”	тележка/”лыжа”

Любая снегоплавильная установка представляет собой емкость, в которой находится источник тепла, под воздействием которого снег превращается в воду.

Для того чтобы снег превратился в воду необходимо его нагреть от температуры окружающего воздуха до 0С, а затем совершить фазовый переход из агрегатного состояния твердого тела в агрегатное состояние – жидкость. Этот процесс , увы, достаточно энергоёмкий. Точный подсчёт количества тепла необходимого для плавления снега затруднён ещё тем, что вода в агрегатном состоянии твёрдого тела – это лёд, а снег это сложная субстанция, состоящая из маленьких кристалликов льда, образующихся в атмосферном воздухе из пара – газообразного состояния воды.

Молекулы h3О, находящиеся в воздухе, вокруг центров кристаллизации объединяются в гексагональную кристаллическую решётку, из которой и получаются кристаллики льда, составляющие снежинку. Количество тепла или энергия необходимая для превращения льда в воду – известная величина 330 кДж/кг. Для сравнения – переход железа из твердого агрегатного состояния в жидкое требует меньше энергии: 270 кДж/кг. Таким образом, для того чтобы расплавить килограммовый кубик льда надо в течение часа обогревать его источником тепла мощностью 91,5 Вт. Для наглядности, представьте электрическую лампочку в 100 свечей. Она потребляет столько же энергии сколько необходимо, чтобы расплавить килограмм льда. Для плавления снега потребуется чуть меньше энергии и это будет зависеть от многих факторов – от того насколько снег слежавшийся, какое количество примесей в нем находится, что это за примеси. Таким образом, надо понимать, что “на халяву” снег не расплавишь.



Например в Питере наглядным примером послужила весна 2011, когда в местах складирования снега, созданных весной эта смесь снега и грязи таяла до середины лета, несмотря на теплую весну и жаркое начало лета. Теперь задача заключается в том, чтобы выбрать оптимальный источник энергии и с наибольшей эффективностью употребить эту энергию на плавление снега. Источником энергии может служить тепло от сгорания различных видов топлива: дизель, газ, мазут, твёрдое топливо. Тепло от сгорания топлива может передаваться: непосредственно, с помощью теплообменника или через нагрев воды. Так же можно использовать электрическую энергию и передавать тепло с помощью ТЭНов. От вида используемого источника энергии будет зависеть конструкция установки, ее размеры и ее производительность. Но в любом случае, нам потребуется около 25 кВт*час для плавления 1 м3 снега. Несмотря, на то что требуется большое количество энергии для плавления снега – этот способ утилизации снега в больших городах оказывается экономичнее вывоза в 2-3 раза.

Кроме уменьшения прямых затрат, связанных с вывозом снега, надо учитывать и скрытые последствия. В местах складирования снега из-за грязи, привезенной со снегом существенно страдает экология. Ярким примером может служить свалка снега на Крестовском острове в Петербурге, где в результате такой утилизации погибли деревья. Так же вывоз снега большегрузными самосвалами, во-первых, ухудшает и без того напряженную дорожную ситуацию, увеличивая пробки, во-вторых, грузовики, стоящие в городских пробках, загрязняют атмосферный воздух, ухудшают состояние фасадов и разбивают дорожное покрытие. Снегоплавление дает более равномерную нагрузку на канализационную систему.

new.sprut-technology.ru

Выбор установки — ООО «Горыныч»

ШАГ 1: Для начала, надо определить какое количество снега вы собираетесь расплавить за зимний сезон.

Лучше всего, если у вас есть статистика за 3-4 предыдущие зимы. Как правило, если статистика есть, то она имеется в виде количества машин, заказанных за сезон для вывоза снега. Чаще всего у нас используются КАМАЗы, с объемом кузова 12 м3. Реже – 20 м3 самосвалы импортного производства. Таким образом, можно вычислить количество кубометров снега, вывезенных за сезон.

Пример: За сезон было вывезено 486 КАМАЗов. Это означает, что за сезон вы вывезли около 5800 кубометров снега.

Если такой статистики нет, то можно рассчитать объем снега, исходя из площади территории. Ориентировочно, среднегодовая норма осадков в виде снега в средней полосе России 70 – 100 см за сезон. Умножая эту цифру на площадь, получаем среднегодовой объем снега за сезон. Пример: Площадь 10000 м2. Среднегодовая норма 100 см. Объем снега за сезон – 10000 м3/

ШАГ 2: Выбор режима работы установки.

Готовы вы плавить снег круглосуточно? Или только в рабочие часы? Определившись с графиком работы, вы можете посчитать какой производительности вам требуется установка.

Пример: Среднегодовой объем снега 20000 м3. Вы собираетесь эксплуатировать установку по 10 часов в сутки, только по рабочим дням. Таким образом, за сезон установка будет работать 80 дней по 10 часов = 800 часов. Требуемая производительность – 20000/800 = 25 м3/час. Вам идеально подойдет установка Горыныч Д30!

ШАГ 3: Выбор источника тепловой энергии.

В качестве источника энергии может выступать:

• дизельное топливо;
• электричество;
• горячее водоснабжение / система отопления.

В электрической установке требуется 27 кВт на плавление одного куба снега в час.

Этот источник энергии годиться, когда требуется плавить небольшие объемы – до 5-6 куб метров в час и при наличии свободных мощностей. Электрическая установка идеальна для использования на кровле! Так как установка обладает набольшим весом и проста в подключении. Электрические установки ГОРЫНЫЧ комплектуются специальной «лыжей», которая распределяет нагрузку и позволяет использовать ее даже на необслуживаемой кровле.

Установка на ГВС/ЦО потребляет 0,025 Гкал на плавление кубометра снега. Это самый экономичный способ с точки зрения эксплуатационных затрат. Но эти установки не обладают мобильностью и также имеют ограничения по производительности. Для больших производительностей размер теплообменника, а следовательно, и всей установки становится слишком большим. Дизельные установки могут быть мобильными и обладать высокой производительностью.

ШАГ 4: Выбор конструкции.

Особенности конструкции различных установок на первый взгляд могут показаться несущественным фактором при выборе, однако, те, кто уже столкнулся с эксплуатацией снегоплавильных установок, убедились, что тип конструкции существенно влияет на простоту обслуживания, что влияет на эксплуатационные расходы и общую производительность установки.

Обслуживание установки в зимний сезон на 95% заключается в чистке установки от грязи и мусора. Конструктивные особенности установки сильно влияют на время, затрачиваемое на этот процесс. Все установки ГОРЫНЫЧ, с производительностью 10 м3/час и выше, имеют 2-х объемную конструкцию: одна емкость для нагрева воды, в которой располагается нагревательный элемент (теплообменник) и другая емкость, в которую загружается снег и происходит процесс плавления. Вся грязь и мусор, попадающие вместе со снегом в установку, остаётся во второй емкости. Во-первых, теплообменник оказывается защищенным от грязи, а во-вторых, емкость плавления легко чистить, так как в ней не находятся элементы конструкции (в первую очередь – теплообменник), затрудняющие этот процесс.

ШАГ 5: Выбор системы управления.

Для минимизации затрат на персонал, обеспечивающий работу установки важным является автоматизация системы управления. Установки ГОРЫНЫЧ оборудованы системой управления, обеспечивающей три режима работы: основной режим плавления, режим запуска и режим поддержания. Система датчиков обеспечивает безопасность работы установки и предохранения ее исполнительных элементов в случае сбоев в работе. Установки ГОРЫНЫЧ не требуют отдельного работника для управления. В процессе плавления, управлять установкой может водитель погрузчика.

ШАГ 6: Техническая поддержка.

Помимо подробной инструкции по использованию, которую получают вместе с установкой все клиенты, компания ГОРЫНЫЧ обеспечивает поддержку клиентов в on-line консультанте на сайте www.grnh.ru

ШАГ 7: Заказ.

Обратитесь в офис компании ГОРЫНЫЧ по одному из телефонов +7 (812) 331-02-79 БЕСПЛАТНО +7 (812) 331-02-79 или +7 (812) 966-64-49 БЕСПЛАТНО +7 (812) 966-64-49 и получите лучшее коммерческое предложение на рынке.

grnh.ru

Принцип действия — ООО «Горыныч»

Любая снегоплавильная установка представляет собой емкость, в которой находится источник тепла, под воздействием которого снег превращается в воду.

Для того чтобы снег превратился в воду необходимо его нагреть от температуры окружающего воздуха до 0С, а затем совершить фазовый переход из агрегатного состояния твердого тела в агрегатное состояние – жидкость. Этот процесс , увы, достаточно энергоёмкий. Точный подсчёт количества тепла необходимого для плавления снега затруднён ещё тем, что вода в агрегатном состоянии твёрдого тела – это лёд, а снег это сложная субстанция, состоящая из маленьких кристалликов льда, образующихся в атмосферном воздухе из пара – газообразного состояния воды.



Молекулы h3О, находящиеся в воздухе, вокруг центров кристаллизации объединяются в гексагональную кристаллическую решётку, из которой и получаются кристаллики льда, составляющие снежинку. Количество тепла или энергия необходимая для превращения льда в воду – известная величина 330 кДж/кг. Для сравнения – переход железа из твердого агрегатного состояния в жидкое требует меньше энергии: 270 кДж/кг. Таким образом, для того чтобы расплавить килограммовый кубик льда надо в течение часа обогревать его источником тепла мощностью 91,5 Вт. Для наглядности, представьте электрическую лампочку в 100 свечей. Она потребляет столько же энергии сколько необходимо, чтобы расплавить килограмм льда. Для плавления снега потребуется чуть меньше энергии и это будет зависеть от многих факторов – от того насколько снег слежавшийся, какое количество примесей в нем находится, что это за примеси. Таким образом, надо понимать, что “на халяву” снег не расплавишь.



В Питере наглядным примером послужила весна 2011, когда в местах складирования снега, созданных весной эта смесь снега и грязи таяла до середины лета, несмотря на теплую весну и жаркое начало лета. Теперь задача заключается в том, чтобы выбрать оптимальный источник энергии и с наибольшей эффективностью употребить эту энергию на плавление снега. Источником энергии может служить тепло от сгорания различных видов топлива: дизель, газ, мазут, твёрдое топливо. Тепло от сгорания топлива может передаваться: непосредственно, с помощью теплообменника или через нагрев воды. Так же можно использовать электрическую энергию и передавать тепло с помощью ТЭНов. От вида используемого источника энергии будет зависеть конструкция установки, ее размеры и ее производительность. Но в любом случае, нам потребуется около 25 кВт*час для плавления 1 м3 снега. Несмотря, на то что требуется большое количество энергии для плавления снега – этот способ утилизации снега в больших городах оказывается экономичнее вывоза в 2-3 раза.



Кроме уменьшения прямых затрат, связанных с вывозом снега, надо учитывать и скрытые последствия. В местах складирования снега из-за грязи, привезенной со снегом существенно страдает экология. Ярким примером может служить свалка снега на Крестовском острове в Петербурге, где в результате такой утилизации погибли деревья. Так же вывоз снега большегрузными самосвалами, во-первых, ухудшает и без того напряженную дорожную ситуацию, увеличивая пробки, во-вторых, грузовики, стоящие в городских пробках, загрязняют атмосферный воздух, ухудшают состояние фасадов и разбивают дорожное покрытие. Снегоплавление дает более равномерную нагрузку на канализационную систему.

grnh.ru

Снегоплавильные установки – ЗАО “АлтайСпецИзделия”

Помимо очевидной финансовой экономии, использование снегоплавильных установок имеет и много других преимуществ:

• оперативность утилизации снега;
• долговечность – срок службы снегоплавильных установок не менее 25 лет;
• быстрая окупаемость – в зависимости от площади территории, 1-2 сезона;
• простота и удобство использования;
• гибкость – возможность изготовления установки с учетом требований заказчика;
• автодороги городов освобождаются от грузовиков, вывозящих снег на снегоотвал.

Стационарная снегоплавильная установка предназначена для работы на открытом воздухе и устанавливается на специально предназначенных для этого площадках. Рекомендуется использовать в местах, отдаленных от городских снегоотвалов и требующих быстрой уборки территорий: городские улицы и площадки, открытые парковки, аэропорты, территории промышленных предприятий, складских комплексов, торговых центров и т.п.

Сброс талой воды осуществляется в канализационные сети, для чего предусмотрены средства присоединения к колодцам городской канализационной сети.

Принцип работы

Принцип работы СПУ следующий: снегоплавильная установка представляет собой плавильную камеру специальной конструкции, работа которой основана на принципе водогрейного котла (внутри плавильной камеры расположены теплообменные трубы специальной конструкции). Используемая в конструкции СПУ дизельная (либо газовая) горелка с современной автоматикой и системой безопасности нагревает теплообменные трубы, через стенки которых тепло передается воде, предварительно залитой в плавильную камеру. Попадая в плавильную камеру с горячей водой, снег начинает интенсивно таять. Процесс таяния ускоряет циркуляционный насос, который через специальные сопла в конструкции плавильной камеры подает горячую воду в камеру со снегом. При превышении определенного уровня воды в процессе таяния загруженного снега происходит её автоматический слив в канализационную сеть через специальные патрубки, входящие в конструкцию СПУ. Для предотвращения сброса в канализационный коллектор мусора и твердых включений, в конструкции СПУ предусмотрены специальные фильтры и лотки.

При использовании в качестве источника тепла горячей сетевой воды, либо электричества конструкция СПУ незначительно изменится, при этом принцип работы останется прежним.

Источником тепла, как правило, служит газ, дизельное топливо, горячая вода, либо электричество. Использование в качестве источника тепла природного газа позволяет уменьшить стоимость плавления снега в 2-3 раза по сравнению с дизельным топливом.

Для эксплуатации снегоплавильных установок необходимы минимальные условия:

• электропитание 220В или 380В;
• подключение к газовой магистрали для установок с газовыми горелками;
• подключение к контуру сетевой воды для установок, которые в качестве источника тепла используют горячую воду;
• обеспечение стока талой воды (наличие ливневой канализации).

При необходимости, специалисты ЗАО «АлтайСпецИзделия» готовы оказать комплекс сопутствующих работ по вводу в эксплуатацию снегоплавильной установки: шеф-монтаж, пуско-наладочные работы, а также гарантийное и послегарантийное обслуживание, что значительно сэкономит Ваши силы и время на поиск организаций, оказывающих аналогичные услуги.
