Сцепное устройство – Как выбрать фаркоп? Типы, разновидности и классификация автомобильных фаркопов |

Содержание

Фаркоп - что это? Установка фаркопа

Рано или поздно любой автовладелец столкнется с проблемой перевозки крупногабаритного груза. Наиболее практичным типом кузова для таких вещей является «универсал». Однако грузы бывают разные и не всегда поместятся даже в просторный микроавтобус со сложенными сиденьями. Как быть в такой ситуации? Одно из популярных решений – покупка прицепа. Но вместе с ним приходится устанавливать фаркоп. Что это за элемент и для чего он нужен? Об этом мы расскажем в нашей сегодняшней статье.

Характеристика

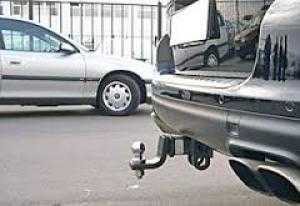

Итак, что такое фаркоп? Данный механизм являет собой тягово-сцепное устройство, использующееся для буксировки трейлеров и легких прицепов. Состоит их двух механизмов. Первый – это поперечина. Второй – непосредственно шаровой узел. Последний крепится к балке.

Нужен ли?

Как правило, установка фаркопа актуальная для тех людей, которые ведут активный образ жизни. Благодаря данному устройству можно сцепить «дом на колесах» и отправляться в путешествие. Но это еще не все. Также установка фаркопа актуальна для дачников, которые не хотят гробить свои машины, возя рассаду в салоне или багажнике. Ездить с прицепом приходится и тем, кто занимается строительством дома. Ведь постоянно нанимать машину будет не выгодно, да и не всегда наберется нужный объем груза. А прицеп позволяет перевезти именно столько, сколько нужно.

Некоторые автовладельцы устанавливают фаркоп в качестве защитной функции. По их мнению, при ДТП машина меньше повредится, чем без сцепного устройства. Однако это не так. Удар перейдет не на бампер, а на лонжероны и другие силовые элементы кузова. Поменять бампер куда дешевле, чем вывести геометрию кузова на стапеле. А ведь кривые лонжероны могут стать причиной многих бед. Так, будет сильный износ резины с одной из сторон. Машина будет постоянно «искать дорогу», «вилять задом», что губительно отразиться на безопасности движения. Поэтому подключение фаркопа с целью защитной функции – весьма ошибочное мнение.

Виды по способу крепления

Существует несколько типов данных механизмов. Так, по способу крепления фаркоп на ВАЗ может устанавливаться следующих типов:

  • Фиксированный.
  • Съемный.
  • Фланцевый.

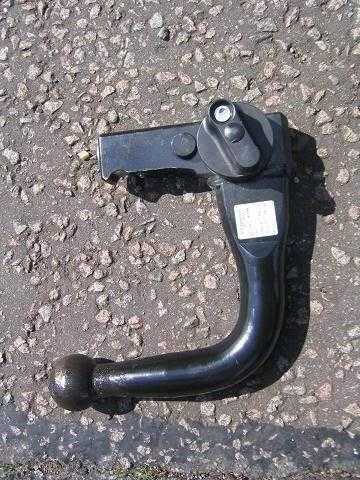

Съемный элемент имеет такую же конструкцию, как и фиксированный. Однако он имеет одно существенное преимущество – в любой момент водитель может отсоединить этот фаркоп. «Шевроле-Блейзер» комплектуется таким съемным устройством штатно. Кстати, в странах Европы запрещено ездить с открытым фаркопом без прицепа. Это обуславливается повышенной аварийностью механизма (ведь при столкновении не сработает ударопоглощающий элемент бампера).

Рассмотрим фланцевый фаркоп. Что это за устройство? Данный механизм крепится на задней части кузова при помощи специальных площадок. Установить фаркоп такого типа можно на четырех или двух болтах. Элемент рассчитан на более высокие нагрузки, нежели съемный. Однако такой мощный механизм не всегда можно установить на легковой автомобиль. Зачастую фланцевыми механизмами оборудуются рамные внедорожники.

По способу конструирования

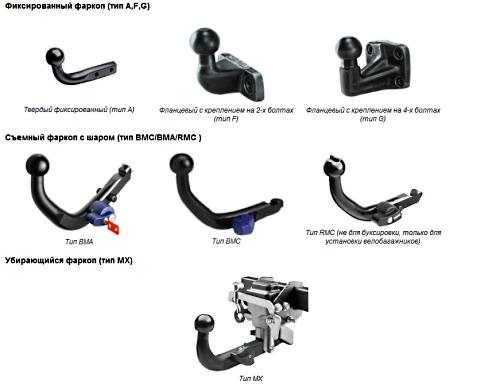

Различают фаркопы и по этой характеристике. Чаще всего можно встретить элементы с шаром типа «А». Преимущество – быстрый демонтаж конструкции. Убрать шар можно за пару минут, открутив несколько болтов и гаек. Механизм отличается простотой конструкции и надежностью, однако имеет определенные ограничения. Максимальная нагрузка, возлагаемая на него, не должна превышать 150 килограмм. Таким образом, общая масса прицепа с грузом должна быть не более полутора тонн.

Следующий тип конструкции – Н-образный фаркоп. Что это за механизм? Внешне данное тягово-сцепное устройство выглядит так, как показано на картинке выше. Такой фаркоп не имеет конструктивных отличий от предыдущего вида. Однако механизм менее надежен. Выдерживает такие же нагрузки – до 150 килограмм.

Существуют фаркопы и других разновидностей: F и G. Оба типа очень схожи как по цене, так и по конструкции. Однако первый вид имеет 2 положения относительно основания. Это дает возможность корректировки высоты уровня крепления конструкции. Фаркоп G не имеет такой функции. Исключение составляют механизмы, в которых для крепления используется 6 болтов. Где можно встретить такие фаркопы? Устанавливаются они на большие внедорожники и малотоннажные грузовики, поскольку выдерживают нагрузку прицепа до 3,5 тонн. Менее распространенным является шар типа V. Он более дешевый, нежели два предыдущих варианта, однако рассчитан на нагрузку не более 2,5 тонн. Также здесь нет возможности регулировки высоты положения.

Особенности эксплуатации

Рассмотрим несколько правил, которые позволят продлить срок эксплуатации шарового механизма фаркопа:

  • Следите за наличием смазки. Шар подвергается колоссальным нагрузкам. Чтобы минимизировать износ, обработайте поверхность густой смазкой. Чтобы она не терялась, используйте специальные колпаки и заглушки. Такие элементы продаются в специализированных магазинах. Смазка должна покрывать всю площадь шара.
  • Помните, что при активной эксплуатации на поверхности фаркопа появляется выработка. В результате диаметр шара уменьшается. При малейшем износе требуется заменить данный механизм. Уменьшение диаметра сильно снижает надежность сцепления, что влияет на безопасность движения. Ведь прицеп будет закреплен не полностью.

  • Через 5 тысяч километров и перед каждой дальней поездкой проверяйте надежность соединения болтов.
  • Скорость движения автомобиля на грунтовой дороге с прицепом не должна превышать 30 километров в час. Также требуется уменьшить нагрузку прицепа в два раза.
  • Не превышайте величину допустимой вертикальной нагрузки на шар. Более подробные данные указаны в инструкции к фаркопу.
  • Нельзя изменять конструкцию механизма. Создание нештатных отверстий или другие вмешательства будут губительно влиять на качество сцепления прицепа.
  • Не допускается ремонт трещин путем нанесения сварных швов. Если площадка уже деформировалась, ее требуется заменить. В противном случае новая трещина образуется рядом с местом ремонта предыдущей.

Особенности развесовки

Используя прицеп, важно не только следить за состоянием фаркопа, но и уметь правильно распределять нагрузку. Масса груза в передней части прицепа всегда должна быть больше, чем сзади. Для чего это нужно? Дело в том, что при неправильной развесовке теряется центр тяжести. В итоге машина на поворотах становится неуправляемой. Пятно контакта задних шин практически нулевое. Поэтому всегда нагружайте перед прицепа больше, чем зад.

Заключение

Итак, мы выяснили особенности такого элемента, как фаркоп. Что это такое, вы теперь знаете. Как видите, это достаточно полезный механизм, который позволяет цеплять прицепы к легковому автомобилю. Однако использование его целесообразно лишь при частой эксплуатации. Если вы пользуетесь прицепом реже, чем раз в месяц, более разумным вариантом будет аренда другого автомобиля для транспортировки грузов.

fb.ru

Что такое фаркоп и зачем он нужен?

У многих современных людей есть свой личный автомобиль. Машина уже давно перестала быть предметом роскоши. Данное техническое изобретение сегодня используется не только как средство быстрого и комфортного перемещения по городу, но и как средство для перевозки грузов с небольшим весом.

В том случае, если Вы обладатель микроавтобуса или пикапа, никаких специальных приспособлений для данного действия не требуется. Но в случае легкового автомобиля необходимо провести предварительные приготовления, то есть установить на машине тягово-сцепное устройство, то есть фаркоп.

Описание: что это такое

Часто в жизни возникает потребность в перевозке чего-то громоздкого. Чтобы это сделать, нужно найти перевозчика, заказать на определенное время машину, потратить уйму сил, времени и, конечно же, финансов. Но чаще все можно сделать гораздо проще. Если у Вас есть собственная машина, то можно просто

потратиться единожды на приобретение фаркопа, то есть тягово-сцепного устройства, которое прослужит Вам не один раз.

Фаркоп – это специальный механизм, который необходим для перевозки или буксирования различного рода прицепов машиной, то есть тягачом. Это устройство не входит в стандартную комплектацию легковой машины, но люди часто прибегают к установке этой заумной детали из соображений удобства. Раньше на грузовиках и на, так называемых, вездеходах тягово-сцепную функцию выполнял буксирный крюк, который был предназначен для удержания дышла прицепа.

Самым главным минусом подобного механизма было наличие люфта между крюком машины и дышлом прицепа, причем этот зазор был значительным. Из-за его наличия имели место ударные нагрузки в то время, когда тягач трогался с места или тормозил. А именно из-за этих ударов этот буксирный крюк быстро ломался, причем это могло произойти даже во время самого процесса буксировки. Кроме этого, водителю было достаточно трудно правильно сцепить машину и прицеп, так как тягач нужно подавать назад настолько точно, чтобы крюк был точно напротив дышла прицепа. Для того, чтобы буксирный крюк не раскрывался сам, нужно устанавливать специальное крепление, которое называется шплинт.

Что касается самого слова, то о его корнях нет достоверной информации. Вероятней всего, слово «фаркоп» немецкого происхождения, но дословный перевод не имеет ничего общего со значением этого слова в русском языке. Фаркопом раньше называли приспособление на конных телегах, предназначенное для того, чтобы подвешивать багаж. Если углубиться, то можно предположить, что слово Fahrkopf включает в себя два других немецких слова – Fahren и Kopf, которые в переводе означают «ехать» и «голова» соответственно.

Благодаря такому предположению о происхождении слова объясняется такое правописание, то есть объясняется почему нужно писать именно фаркоп, а не форкоп. Также это предположение объясняет альтернативное правописание данного слова – фаркопф. Существует также вторая версия о происхождении этого слова, согласно которой слово «фаркоп» пошло от немецкого Vorkopf, где vor переводится как пред, перед. Но если следовать этот версии, фаркоп нужно писать через о. Но у слова Vorkopf есть и другие значения – передняя часть головы или стройматериал.

Основные виды

Делить фаркопы можно по разным признакам. Например, по способу крепления это устройство делится на фиксированное, съемное и фланцевое. Съемные фаркопы по виду аналогичны фиксированным, но разница заключается в возможности снять устройство, дабы не портить экстерьер машины. Иногда эти съемные фаркопы входят в стандартную комплектацию некоторых пикапов-внедорожников. Фланцевые фаркопы крепятся к специальным площадкам на задней части машины или же крепятся двумя – четырьмя болтами. Фаркопы этого вида также можно снять, но сделать это будет не так легко. Такой вид устройства нужен для того, чтобы перевозить очень крупные и увесистые грузы. К тому же, такой фаркоп не всегда можно прикрепить к машине, так как у автомобиля должна быть специальная рамная конструкция.

Фаркопы можно поделить также по способу конструирования. Например, наиболее часто встречающимся видом является

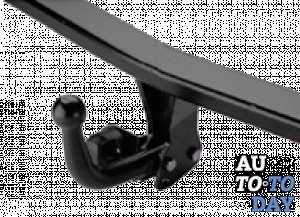

конструкция с шаром типа «А». Если нужно, шар можно быстро убрать, для чего нужно просто открутить пару болтов и гаек. Такой фаркоп и надежен, и практичен, и легок в использовании. На шар можно устанавливать нагрузку массой не более 150 кг. Прицеп, который может быть перевезен с помощью такого тягового устройства, должен весить не больше 1,5 тонны.

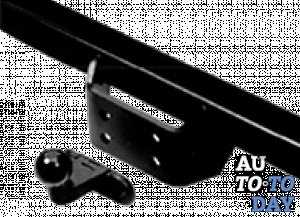

Далее по степени распространенности идет фаркоп типа «Н». Такое устройство не менее надежно, нежели предыдущий пример. По весу, который можно перевозить с помощью такого фаркопа, аналогичен устройству с шаром типом «А». Единственная разница заключается в цене – механизм второго типа дешевле, нежели устройство первого типа.

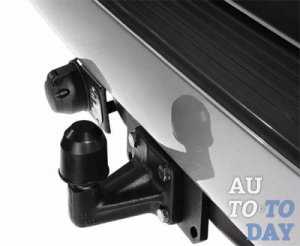

Далее по популярности следуют шары типа «F» и «G». Эти оба фаркопа очень схожи внешне, а также по цене. У шара типа «F» есть 2 положения по отношению к основанию, что дает возможность менять высоту уровня, где крепится конструкция. В случае шара типа «G» регулирование по высоте возможно только в том случае, если у крепления есть больше 6 отверстий для крепления конструкции к основанию.

Чаще всего такие фаркопы ставят на больших внедорожниках, у которых подвеска разной высоты. С помощью этих видов механизма можно перетягивать груз массой до 3,5 т.

Есть также шар типа «V», который невозможно регулировать по высоте из-за недостаточного количества отверстий на основании и шаре. В этом случае грузоподъемность составляет 2,5 т.

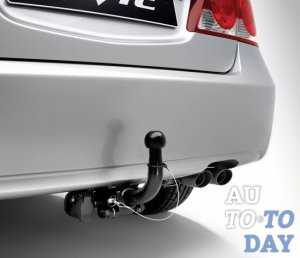

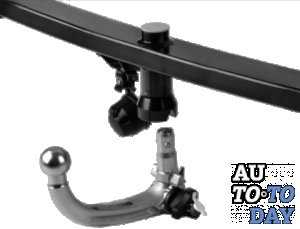

Сегодня очень популярными становятся фаркопы с шаром типа ВМА. Снять его можно очень легко, благодаря чему сам фаркоп становится незаметным. Очень удобным считается фаркоп с вертикальным креплением, которое быстро снимается. Если снять крюк, то механизм также будет невидимым. Наиболее дорогим вариантом является фаркоп, который приспособлен к уборке под бампер. Есть также фаркопы, сделанные специально под американские марки машин, которые уже при производстве готовят под установку крепления.

Плюсы и минусы

У любой детали машины, даже съемной, есть свои минусы и плюсы. Например, в случае фланцевого факропа само устройство постоянно будет на виду. Но, в то же время, этот вид фаркопа можно крепить ко многим машинам, а также возможна регулировка механизма по высоте. В случае остальных видов фаркопа, они могут быть дороже, не регулируемые по высоте, но также могут крепиться ко многим машинам, а внешний вид будет более профессиональным.

Фаркоп – штука очень полезная, но не является крайней необходимостью. Ставить или не ставить это устройство – личный выбор каждого автолюбителя.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Была ли эта статья полезна?
Да Нет

auto.today

Как выбрать фаркоп? Типы, разновидности и классификация автомобильных фаркопов |

Наши автомобили — не только отличное средство передвижения, но и к тому же, средство для транспортировки небольших грузов. Если у вас пикап или микроавтобус, то вопрос перевозки чего-нибудь габаритного для вас не представляет сложности, а если небольшая легковушка с кузовом хетчбэк или седан, то это уже проблема.

Выход, конечно, есть и не один, например, можно просто сменить автомобиль, взять в аренду какой-нибудь грузовик, попросить помочь друга у которого есть такое транспортное средство или — просто установить фаркоп на свой автомобиль. Последний вариант не только самый популярной способ решить проблему перевозки небольших грузов, но и к тому же еще и самый дешевый. Имея фаркоп, вы с легкостью сможете использовать прицеп, на котором, к слову, иногда можно привезти намного больше, чем на том же пикапе или микроавтобусе.

Жизнь непредсказуема, и то, что еще вчера казалось ненужным и не представляющим никакого интереса, завтра может очень пригодиться. Некоторые проблемы перевозки грузов решают путем установки дополнительного багажника на крышу автомобиля, другие же просто устанавливают фаркоп и цепляют прицеп.

Автомобильный фаркоп представляет собой тягово-прицепное устройство, при помощи которого можно подсоединить прицеп к автомобилю. Фаркоп может иметь разное технологическое исполнение, т. к. у всех автомобилей разные точки крепления. Другое дело прицепной крюк, его исполнение практически всегда одинаковое. Большинство "новичков" считают фаркопом именно этот крюк, несмотря на то, что он лишь один из элементов конструкции тягово-прицепного устройства.

Прицепной крюк представляет собой металлический крюк с шаром, на конце диаметр которого всегда одинаковый — 50 мм. Такой стандарт позволяет подсоединять к этому шару любой прицеп, у которого также согласно стандарту отверстие под крюк будет соответствовать диаметру шара. Сам крюк может иметь разную форму, конфигурацию, крепление и т. д.

Типы исполнения фаркопов

Фаркопы условно делят на заводские и самодельные. То есть, фаркоп можно купить в магазине, а можно изготовить своими руками. Самодельные фаркопы - это не всегда оправдано, да своими руками, да дешевле, однако дорога не прощает ошибок, и иногда устанавливая непроверенное устройство на автомобиль, вы просто играете в "рулетку". Дело в том, что устанавливая что-либо "свое", вы не знаете ни максимально допустимой нагрузки на этот фаркоп, ни других его важных характеристик. Оторвавшийся на ходу прицеп может стать причиной большого ДТП, со всеми вытекающими... Как правило, "колхозят" фаркопы либо те, кто очень любит и умеет что-то мастерить, либо те, кто гонится за экономией.

Что касается заводских изделий, они имеют все необходимые элементы для самостоятельной установки, изготавливаются под конкретную марку автомобиля, перед продажей подвергаются многочисленным испытаниям и тестам, поэтому лучше все-таки покупать готовые фаркопы ведущих производителей.

Классификация фаркопов

Фаркопы, кроме типа производства, принято классифицировать также по нагрузочным показателям, то есть по максимальному весу, который способен выдержать фаркоп при транспортировке прицепа с грузом. Кроме того, фаркопы производят с учетом класса самого автомобиля и его массы, дело в том, что вес прицепа не должен превышать массу самого автомобиля.

Существует три основных класса:

  • Малые — (вес прицепа — до 1,5 тонны). Такие тягово-сцепные устройства идеально подойдут для среднеразмерных легковушек;
  • Средние (вес прицепа — до 2,5 тонн) в нагруженном состоянии. Этот класс фаркопов больше подойдет для внедорожников, кроссоверов, а также минивенов и универсалов;
  • Большие (вес прицепа – до 3,5 тонн). Фаркопы этого класса устанавливают на полноценные рамные внедорожники, а также микроавтобусы.

Конструктивные особенности

Фаркопы могут иметь крепежные платформы детали, которые могут быть скручены между собой болтами или сваренными при помощи сварки. Что до самого крепления платформ, то оно всегда болтовое. Крепление самого крюка может быть, как болтовым, так и сварным, нередко встречаются съемные варианты крюков или такие, которые можно легко трансформировать в рабочее положение.

Сварные конструкции крепежной платформы считаются более удобными и надежными, т. к. автовладельцу нужно лишь следить за креплением платформы, однако, как не крути, метал стареет, коррозия делает свое дело, и даже сварные швы могут разрушаться.

Болтовые соединения требуют постоянного контроля за состоянием болтов, однако даже если болт «порвет» или заржавеет, его всегда можно заменить другим, после чего можно смело продолжить эксплуатацию фаркопа.

Типы крепления крюка к платформе

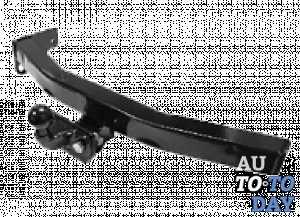

Несъемный фаркоп. Данный вид крепления представляет собой неразъемное соединение крюка к платформе посредством сварного шва, оно является самым простым и в то же время самым надежным соединением. Недостаток заключается лишь в том, что у вас не будет возможности отсоединить крюк.

Условно-съемный фаркоп. Крепление крюка к платформе реализовано путем болтового соединения. Данное соединение не менее надежное при правильной постановке вопроса, кроме того в случае необходимости вы можете снять крюк и перевозить его в багажнике или оставить дома.

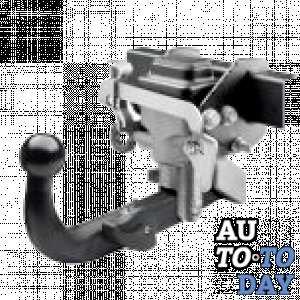

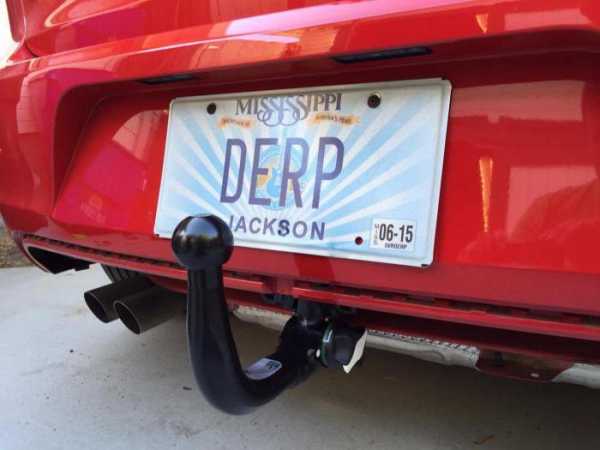

Съемный фаркоп. Данное соединение представляет собой крюк, крепящийся к платформе при помощи специального запорного устройства. Монтаж и демонтаж такого крюка выполняется предельно быстро и просто.

Как правильно выбрать фаркоп? Полезные советы!

  • Чтобы правильно выбрать фаркоп следует учесть некоторые моменты, а также конструктивные особенности вашего транспортного средства. Прежде всего следует ответить себе на вопрос: как часто вы собираетесь использовать фаркоп. Этот, на первый взгляд, не совсем важный нюанс, на самом деле играет важную роль и нередко сказывается на окончательной стоимости фаркопа. В случае частой эксплуатации я бы рекомендовал бы купить фаркоп с неразборной конструкцией, это и дешевле, и целесообразнее, нежели съемный крюк.
  • Тем, кто собирается время от времени использовать фаркоп, я бы советовал покупать фаркоп с условно-разъемным или быстросъемным соединением. В случае, когда вы не пользуетесь фаркопом вы сможете снять его и положить в сухом месте, где ему будет нестрашна ни влага, ни суровые дорожные реагенты. Фаркопы такого типа обойдутся дороже, однако их покупка будет оправданной.
  • Выбирая фаркоп, а также прицеп, обязательно учтите массу вашего авто, фаркоп должен иметь достаточную для перевозки грузов прочность, а прицеп не должен превышать массу автомобиля.
  • Посоветуйтесь с продавцом или дилером, они подскажут какой из вариантов наиболее удачно подойдет для вашего авто. Например, фаркоп для "рамников" может существенно отличаться от фаркопа для седана, в первом случае он может состоять лишь из платформы, которая крепится к раме и крюка. Как вы понимаете, такой фаркоп не подойдет для обычных легковушек.
  • Покупая фаркоп, обязательно проверьте: технические характеристики изделия, наличие сопровождающих документов, гарантийного талона, инструкции по установке и эксплуатации. Кроме того, проверьте комплектацию фаркопа.

На этом у меня все, спасибо за внимание, уверен, что полученных знаний вам будет достаточно для того чтобы выбрать фаркоп для вашего автомобиля, который прослужит вам много лет. Берегите себя, и свой автомобиль. До новых встреч на АвтоПульсар!

avtopulsar.ru

Что такое фаркоп, и для чего его используют

1.Виды современных фаркопов
2.
3.
4.
5.
6.Выбираем подходящий фаркоп
7.Отличие фаркопов для иномарок
8.Что нужно знать российским автомобилистам

Фаркоп – специальное тягово-сцепное автомобильное устройство, которое служит для того, чтобы буксировать трейлеры и прицепы. В составе его конструкции только два элемента. И она не универсальная, так как разработана конкретно под каждую марку машины. Поперечина – это первый элемент. Ее устанавливают в специальные отверстия в кузове либо в раме автомобиля. Шаровой узел, который крепится к балке, – это второй элемент.

В большинстве случаев в фаркопе нуждаются те, кто много разъезжают на автомобиле на большие расстояния. Также фаркоп нужен тем, кто на своей машине перевозят негабаритные грузы. С подобным устройством можно прикрепить к машине даже жилой прицеп для загородных поездок семьей, как и одно- или двухосный грузовой прицеп.

Есть такие водители, которые устанавливают фаркоп, считая, что тем самым у них будет дополнительная защита: если во время аварии на дороге произойдет удар сзади, то фаркоп дескать примет на себя львиную долю силы удара.

Однако это заблуждение. В большинстве стран даже запрещается ездить с фаркопом без прицепа. Все потому, что кузов окажется поврежден даже сильнее, если удар будет по фаркопу, а не по бамперу. Вот почему устройство должно быть съемным. Тогда не подвергнешь автомобиль опасности, когда перемещаешься без прицепа.

Виды современных фаркопов



В зависимости от того, какова конструкция, сегодня существует три вида таких устройств: сварной, фланцевый, съемный.

Самый распространенный – фаркоп со сварным соединением шарового механизма, или фаркоп с типом шара Н. Его устанавливают на предприятии и никогда не снимают. Устройство надежное. Минус только один: он нарушает эстетику авто. Особенно дорогих.

Вот почему производители стали чаще устанавливать на свои автомобили фаркоп, у которого съемный шар. Он предоставляет возможность оставить крюк в багажнике. Устанавливается он, когда появляется в этом необходимость.









Выбираем подходящий фаркоп

При выборе устройства важнее всего определить без ошибок его возможную нагрузку. В каталогах принято указывать минимальную и максимальную массу, которая под силу конкретному девайсу.

Если собираешься установить фаркоп своими силами, то следует помнить о том, что максимальная нагрузка не должна быть выше полной массы автомобиля, на который планируется установить устройство.

Также следует помнить: желательно устанавливать фаркопы лишь заводского происхождения. Они должны пройти производственные испытания и процедуру сертификацию. Печальный опыт показывает, что «самопальная» конструкция часто не выдерживает нагрузок в дороге, а это чревато большими рисками (включая оторванный прицеп).

Отличие фаркопов для иномарок

Существует два вида подобных устройств для иномарок: американские и европейские. Первые из них отличаются более сложной конструкцией.

Фаркопы для автомобилей из США имеют четыре составные части. Основная из них – рама из металла, которую прикрепляют под бампером в задней части машины. Потребителям могут предложить несколько видов подобных рам американских фаркопов. Кстати, они отличаются между собой значительными конструктивными особенностями. И размерами отверстий под кронштейн, и показателями допустимых критичных нагрузок.

Кронштейн – не менее важная часть фаркопов для тех иномарок, которые выпускают в Америке. У таких кронштейна также несколько вариантов исполнения. Размеры, например, у всех разные. Чтобы зафиксировать кронштейн на фаркопе, в таких машинах используют фиксатор, у которого может быть блокировочный замок.

Еще одна составная часть фаркопа для иномарок, выпущенных в Америке, – это оригинальный сцепной шар. В настоящее время производят три вида шаров для фаркопов, изготовленных в США. У каждого вида шара – свой диаметр. Этим они и отличаются от фаркопов для иномарок, которые выпущены для рынка стран Европы.

В связи с этим, чтобы избежать возможных проблем, требуется знать некоторые тонкости этих отличий, о которых мы и расскажем.

Что нужно знать российским автомобилистам

Если у вас американская машина, произведенная для стран Европы или России, как и прочих стран СНГ, то не забывайте, что сами рамы фаркопов, изготовленные в Америке, могут не подойти к этому авто. Ведь их установка предусмотрена лишь на автомобили, изготовленные непосредственно для рынка Америки. Стало быть, нет гарантии, что посадочные места подходят в этом варианте.

Дело в том, что сцепные шары, которыми укомплектованы фаркопы для иномарок, произведенных в США и для потребителей США, – с другими размерами. Или 1-7/8 дюйма, или 2-5/16 дюйма. Для рынка России и стран Европы лучше всего подойдет размер сцепного шара в 2 дюйма, то есть 50,8 мм. Для России и стран Европы – сцепные шары с диаметром 50мм.

Значит, американские фаркопы с сцепным шаром в 50,8 мм могут найти применение и у нас. Впрочем, будут неудобства, если придется отсоединять фаркоп. Потребуется немало усилий.

Фаркопы для иномарок, которые изготовили в России и в Европе, за редким исключением невозможно совместить с американскими фаркопами. Главная причина в том, что есть еще и значительные отличия в соединительных разъемах двух видов фаркопов. И потому, как правило, разъемы на американских фаркопах нуждаются в привлечении специалиста, которому под силу сделать доработку.

mcgrp.ru

Что такое фаркоп? - описание, виды, видео по установке

Поездка на транспортном средстве всегда является опасностью. Ведь любая машина – потенциальная причина аварий, а с прицепом — тем более. Поэтому для того, чтоб сохранить груз в целостности и избежать опасных ситуаций на дороге, рекомендуется использовать надежное прицепное устройство — фаркоп.

Итак, что же такое фаркоп?

Фаркопом называют сцепное прицепное устройство, имеющееся на большинстве легковых авто и позволяющее, при наличии такой необходимости, достаточно быстро присоединить или отсоединить от них прицеп. Как правило, данное устройство  становится просто незаменимым при буксировке автоприцепов, снегоходов, катеров, а также любого транспорта весом до 3 тонн.

В большинстве своем тягово сцепное устройство состоит из соединительной рамы, крепящей к кузову машины, и непосредственно прицепного устройства с крюком с шаровидным концом. Размер шара по ГОСТу 28248 — 50 мм.

Хотя на сегодняшний день существует несколько видов данного сцепного устройства – с разным креплением, конструкцией и величиной допустимой нагрузки. У каждого из них своя форма, нормы нагрузки и рекомендации по использованию. Последние, к слову, лучше соблюдать, если не хотите, чтобы произошел несчастный случай.

Виды фаркопов?

В зависимости от конструкции выделяют 3 вида тягово-сцепного устройства:

  • сварное,
  • фланцевое (устанавливается на специально отведенную площадку),
  • съемное.

Самым распространенным является фаркоп со сварным соединением шарового механизма (его называют фаркоп с типом шара Н). Такие устройства устанавливаются один раз (на заводе при выпуске авто) и больше не снимаются. Главное достоинство сварного фаркопа – его надежность, а недостатком можно назвать – нарушение внешней эстетики авто, особенно это касается автомобилей представительных классов. Правда, на сегодняшний день многие производители уже решили эту проблему, устанавливая на свою продукцию фаркоп со съемным шаром, позволяющий хранить крюк в багажнике и устанавливать на отведенное ему место лишь по необходимости.

Важная информация.

Если фаркоп не был вварен в ваш автомобиль при выпуске, то, пытаясь его установить самостоятельно, не забудьте учесть одно главное правило: тоннаж (потенциальный и реальный), он же — максимальная нагрузка, сцепного устройства не должен превышать полную массу транспортного средства, на которое установлен! О том, как установить фаркоп своими руками смотрим и читаем здесь.

Видео по установке фаркопа

Рекомендую прочитать:

autoepoch.ru

сцепное устройство - это... Что такое сцепное устройство?


сцепное устройство

3.12 сцепное устройство: Комплект сборочных единиц и деталей для сцепления (механического соединения) единиц железнодорожного подвижного состава, передачи и амортизации продольных сил.

3.12 сцепное устройство: Комплект сборочных единиц и деталей для сцепления (механического соединения) единиц железнодорожного подвижного состава, передачи и амортизации продольных сил.

Смотри также родственные термины:

сцепное устройство железнодорожного подвижного состава: Составная часть железнодорожного

подвижного состава, обеспечивающая его сцепление единиц железнодорожного подвижного состава и передачи продольных сил.

[ГОСТ Р 55056-2012, статья 47]

Словарь-справочник терминов нормативно-технической документации. academic.ru. 2015.

  • Сцепная арматура
  • сцепное устройство железнодорожного подвижного состава

Смотреть что такое "сцепное устройство" в других словарях:

  • сцепное устройство железнодорожного подвижного состава — сцепное устройство железнодорожного подвижного состава: Составная часть железнодорожного подвижного состава, обеспечивающая его сцепление единиц железнодорожного подвижного состава и передачи продольных сил. [ГОСТ Р 55056 2012, статья 47]… …   Словарь-справочник терминов нормативно-технической документации

  • Тягово-сцепное устройство — Фаркоп Тягово сцепное устройство (фаркоп)  устройство, предназначенное для буксировки караванов и легковых приц …   Википедия

  • Технически допустимая максимальная нагрузка на опорно-сцепное устройство — величина, соответствующая максимально допустимой статической вертикальной нагрузке, передаваемой полуприцепом на тягач через опорно сцепное устройство, установленная изготовителем тягача для тягача, а изготовителем полуприцепа для полуприцепа; …   Официальная терминология

  • Технически допустимая максимальная нагрузка на тягово-сцепное устройство — величина, соответствующая максимально допустимой статической вертикальной нагрузке на сцепное устройство (без учета нагрузки от массы сцепного устройства транспортного средства категорий M и N), обусловленная конструкцией транспортного средства и …   Официальная терминология

  • максимальная масса, приходящаяся на сцепное устройство — Величина, соответствующая максимально допустимой статической вертикальной нагрузке на сцепное устройство (без учета нагрузки от массы сцепного устройства транспортного средства категорий M и N), обусловленная конструкцией транспортного средства и …   Справочник технического переводчика

  • технически допустимая максимальная нагрузка на сцепное устройство механического транспортного средства — Величина, соответствующая максимально допустимой статической вертикальной нагрузке на сцепное устройство, обусловленная конструкцией механического транспортного средства и/или сцепного устройства, установленная изготовителем транспортного… …   Справочник технического переводчика

  • технически допустимая максимальная нагрузка на сцепное устройство полуприцепа или прицепа с центральной осью — Величина, соответствующая максимально допустимой статической вертикальной нагрузке, передаваемой прицепом на тягач через сцепное устройство, установленная изготовителем прицепа. [ГОСТ Р 52389 2005] Тематики автотранспортная техника …   Справочник технического переводчика

  • поворотное сцепное устройство — 2.2 поворотное сцепное устройство (revolving hitch): Сцепное устройство, подвижное относительно продольной оси машины. Источник: ГОСТ Р ИСО 6815 2004: Машины для леса. Сцепные устройства. Типы и основные размеры …   Словарь-справочник терминов нормативно-технической документации

  • технически допустимая максимальная нагрузка на сцепное устройство механического транспортного средства — 2.14 технически допустимая максимальная нагрузка на сцепное устройство механического транспортного средства: Величина, соответствующая максимально допустимой статической вертикальной нагрузке на сцепное устройство, обусловленная конструкцией… …   Словарь-справочник терминов нормативно-технической документации

  • технически допустимая максимальная нагрузка на сцепное устройство полуприцепа или прицепа с центральной осью — 2.15 технически допустимая максимальная нагрузка на сцепное устройство полуприцепа или прицепа с центральной осью: Величина, соответствующая максимально допустимой статической вертикальной нагрузке, передаваемой прицепом на тягач через сцепное… …   Словарь-справочник терминов нормативно-технической документации

normative_reference_dictionary.academic.ru

Установка фаркопа своими руками: нюансы процесса



Многие люди, приобретая автомобиль, рассчитывают с помощью него решить проблему с перевозкой различных грузов. К сожалению, но багажники обычных легковых авто имеют ограниченные размеры, поэтому не всегда готовы удовлетворить потребности автовладельца. Как вариант – установка специального крепления на крышу автомобиля, которое является альтернативой обычному багажнику. Но даже такое решение не всегда дает желаемый результат.

Именно поэтому многие автовладельцы задумываются о приобретении обычного прицепа. Загвоздка заключается в том, что используемый автомобиль должен быть укомплектован специальным прицепным устройством, которое называется фаркоп.

Что такое фаркоп и в чем необходимость в его установке

Сразу следует отметить несколько важных факторов:

  • Обычно прицепы используют для того, чтобы перевозить на них довольно существенный вес грузов.
  • Без наличия специального тягово-сцепного устройства (ТСУ) прицеп способен серьезно повредить автомобиль.

Установка фаркопа заключается в фиксации тягово-сцепного устройства непосредственно к элементам кузова автомобиля – если попробовать подсоединить прицеп к обычному крючку на бампере авто, то это все закончится очень плачевно.

Сам фаркоп или ТСУ представляет собой прочную и надежную металлическую основу, в центре которой находится элемент крепления для прицепов, а по бокам – специальные ответвления, предназначенные для закрепления тягово-сцепного устройства на корпусе транспортного средства.

Как правильно выполнить установку конструкции?

Безусловно, установка фаркопа своими руками – вполне возможна. Для этого потребуется только наличие определенного опыта в некоторых процессах, а также необходимый набор инструментов.

В видео показан процесс по установке фаркопа своими руками:

Естественно, что фаркоп легко можно купить на рынке или в магазине, но ТСУ также можно сделать своими руками.

Для того, чтобы сделать фаркоп своими руками, потребуется:

  • Пойти на ближайший автомобильный рынок и купить шар с проушинами.
  • На автомобиле демонтировать задний бампер, срезать проушины.
  • Дополнительно купить трубу необходимого диаметра, длина которой – примерно один метр.
  • Сделать отверстие по центру будущего фаркопа.
  • Соединить все элементы будущего прицепного устройства в единую конструкцию с помощью сварочного процесса.

Как видно, установка фаркопа своими руками требует владения определенными навыками.

Установка прицепного устройства завершена, теперь можно попытаться сделать самостоятельно прицепное устройство:

  1. Объединение. Рамка прицепа должна иметь прочное соединение с кузовом автомобиля. Это позволит сделать так называемый несущий кузов, для чего необходимо применить пять поперечных планок, которые следует расположить между траверсами.
  2. Сварочные работы. Все элементы несущего кузова необходимо закрепить сваркой, а также добавить четыре стойки – для этого необходимо сделать или купить несколько труб с сечением в виде прямоугольника.
  3. Тягово-сцепное устройство желательно должно иметь откидные борта, а пол кузова состоять из надежного куска железа, который можно сделать своими руками или заказать в специальной мастерской. Это позволит реально разгрузить багажник авто, так как дает возможность безопасно перевозить большинство грузов с помощью системы «машина – фаркоп – прицеп».

При проведении этих работ всегда следует обращать внимание на несколько нюансов. Например, при установке прицепного устройства его элемент крепления должен максимально совпадать с аналогичным устройством на фаркопе.

При процессе создания отверстий, необходимых для системы креплений, рекомендуется использовать сверла с диаметром 12,5 миллиметров, а также болты, гайки соответствующих размеров. Для установке крепления непосредственно на кузове транспортного средства потребуется просверлить отверстия во внутренней части багажника, а также использовать усиливающие накладки.

Видео по применении электрики:

Естественно, что установка фаркопа связана с еще одним процессом – проводкой электрической системы питания, которая также должна иметь надежное крепление и фиксацию на внутренней части автомобильного бампера. Конечно, можно изготовить и более облегченные конструкции, но не иногда может возникнуть потребность в перевозке серьезных тяжестей, поэтому рисковать не стоит.

Что лучше – изготовить или приобрести готовое?

В первом варианте есть свои преимущества. Во-первых, это экономия денежных средств. Во-вторых, возможность получения хорошего практического опыта.

Тем не менее, специалисты больше склоняются к выгоде и безопасности второго варианта, так как он имеет свои, несомненные плюсы:

  1. Заводские мощности позволяют оптимально рассчитать нагрузку на все элементы устройства и шара, чего невозможно осуществить в домашних условиях.
  2. Все заводские элементы проходят разнообразные тесты и технический осмотр перед выпуском в продажу.
  3. Приобретаемая конструкция имеет гарантию качества и надежности, чего нельзя сказать о домашнем производстве.

Даже процедуру установки купленной продукции рекомендуется доверять специалистам, чтобы избежать различных сопутствующих проблем. Как поступить вам – решайте сами. Мы, для облегчения вашего выбора, постарались собрать всю необходимую информацию в одном материале.
