Содержание

Мобильные щековые дробилки – Основные средства

При производстве щебня из твердых горных пород на первой стадии дробления получили распространение щековые дробилки благодаря сравнительно большому размеру загрузочного отверстия и большим усилиям дробления, основанным на принципе раздавливания. Преимущества щековых дробилок также заключаются в сравнительно небольших размерах по высоте, возможности дробления кусков увеличенных размеров, возможности дробления весьма крепких пород и руд, а недостатки – в сравнительно низкой производительности, большой удельной массе (на единицу производительности), значительных инерционных нагрузках на несущие конструкции, чувствительности к влажности дробимого материала и содержанию глинистых фракций, большому выходу лещадных и мелких частиц.

Основной способ дробления щековой дробилки – раздавливание за счет сжатия материала между подвижной и неподвижной щеками. Таким образом работают дробилки с простым движением подвижной щеки, подвешенной верхней частью на оси. Дробилки с простым движением предназначены в основном для крупного дробления прочных и абразивных материалов. Дробилки со сложным движением щеки больше подходят для среднего и мелкого дробления материалов средней прочности и абразивности. Сложное движение, в котором раздавливание сочетается с истиранием, производительнее, но быстрее изнашивает броневые плиты, при этом сама конструкция дробилки проще, в ней меньше движущихся частей, чем в дробилке с простым движением. Однако из-за меньшей массы и размеров дробилки со сложным движением зачастую используют и при дроблении прочных и абразивных пород, в частности на мобильных дробильно-сортировочных установках, где указанные преимущества имеют решающее значение.

Расходы на металл составляют около трети всех расходов на дробление, поэтому от подбора броневых плит напрямую зависит себестоимость конечного продукта. Бронеплиты изготавливают из износостойкой высокомарганцовистой стали. Рабочая поверхность плиты выполнена с крупным продольным и поперечным рифлением. Рифление добавляет к основному способу дробления – раздавливанию – излом, ускоряющий рабочий процесс. Исходя из физико-механических свойств горной породы используют бронеплиты с разным рифлением: гофр, крупный гофр, широкие зубья, острые зубья, плиты для тяжелых условий работы.

Камеры дробления могут быть несимметричными и симметричными. Симметричная камера дробления предполагает, что идентичные бронеплиты могут устанавливаться как на подвижную, так и на неподвижную щеки, а также могут переворачиваться. Боковые стенки камеры дробления защищают взаимозаменяемые анкерные плиты, в верхней части подвижной щеки устанавливают отбойную плиту для защиты механизмов от ударов и высокого давления в процессе дробления.

Мобильные щековые дробилки, как и дробилки других типов, строят на гусеничных шасси с автономным дизельным двигателем и гидравлическим приводом всех исполнительных механизмов, реже с дизель-электрическим приводом. Дробилку оснащают приемным бункером, выполненным из износостойкой стали, детектором металла на входе в дробильную камеру с функцией остановки дробилки, широким конвейером с гидравлическим подъемом.

Мобильным щековым дробилкам, как продукту востребованному, отведено значительное место в производственных программах поставщиков дробильно-сортировочного оборудования. Компания Sandvik Mobiles, подразделение Sandvik Construction, много вкладывает в исследования и разработку, а также активно поглощает успешных конкурентов, таких как Extec и Fintec. Сегодня марка Sandvik представлена во всех категориях дробильно-сортировочного оборудования, в том числе в категории «щековые дробилки» компания поставляет линейку из 7 базовых моделей массой от 32 до 135 т, включая модель-бестселлер QJ341. В стандартной комплектации каждая модель обладает функциями, которые обеспечивают возможность работы в любых условиях: от уникальной по сложности вторичной переработки до добычи твердого камня.

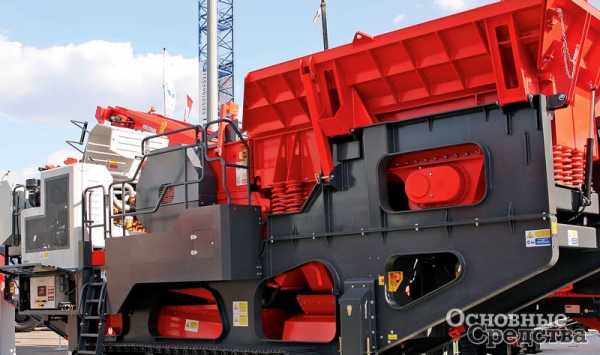

Щековые дробилки Sandvik относятся к дробилкам со сложным движением щеки. Подвижная щека подвешена на эксцентриковый вал, приводимый в движение через маховик, и имеет эллиптическую траекторию движения. Распорная плита образует соединительное звено между подвижной щекой и регулировочным механизмом. Все щековые дробилки Sandvik имеют глубокую симметричную дробильную камеру и отличаются простой регулировкий разгрузочной щели. Каждая модель имеет большое для своего типоразмера загрузочное отверстие и идеальный угол захвата (16–23°), что обеспечивает плавный поток материала через дробильную камеру, высокую производительность и степень дробления.

Линейку открывает модель QJ241 (предыдущие модели Extec C-10, QJ240) массой 32,5 т, оснащенная дробилкой с загрузочным отверстием 1000х650 мм и двигателем Cat C6.6/ C7.1 ACERT мощностью 168 кВт.

Следующие в линейке модели QJ331 (предыдущие модели Fintec 1107, QJ330) и QJ341 (предыдущие модели Extec C-12, QJ340) с загрузочными отверстиями 1100х700 и 1200х750 мм и двигателями Cat мощностью 261 кВт.

Середину линейки составляют модели UJ440i, UJ440E и UJ540. Первая оснащена дробилкой Sandvik CJ412 с загрузочным отверстием 1200х800 мм, двигателем Cat или Volvo мощностью 315 кВт. Дробилку поставляют в трех исполнениях: для дробления чистого камня, чистого камня с гравием, а также камня и гравия со значительными грунтовыми включениями. Модель UJ440E разработана для тяжелых условий. Она оснащена дробилкой CJ412 c загрузочным отверстием 1200х800 мм и дизель-генератором мощностью 375 кВА. Гидравликой приводится гусеничное шасси и опоры, остальные исполнительные механизмы с электроприводом. Также к особенностям UJ440E относится высокий уровень автоматизации. Высокопроизводительная модель UJ540 спроектирована для работы с самыми прочными породами. Дробилка с загрузочным отверстием 1200х1100 мм приводится от дизель-генератора мощностью 409 кВА.

Старшая модель линейки Sandvik UJ640 оснащена самой мощной дробилкой CJ615 с загрузочным отверстием 1500х1100 мм и предназначена для первичного дробления. Дробилка приводится дизель-генератором мощностью 432 кВА, ходовая часть и опоры гидравликой.

Компания Metso Mining and Construction предлагает обширный ряд мобильных решений для подрядных, карьерных и открытых разработок, в том числе щековые дробилки семейства Lokotrack. Установки Lokotrack на гусеничном ходу с приводом от дизельного двигателя Caterpillar оснащают щековыми дробилками Metso Nordberg серии C. Во всех моделях дробилок серии С используют модульные рамы без сварных соединений. Такое решение обеспечивает максимальную усталостную прочность, надежность и разнообразие вариантов монтажа. В дробилках Nordberg реализовано сложное движение, которое подвижная щека получает от эксцентрикового вала. К особенностям дробилок Nordberg также относятся эксцентрик с большим рабочим ходом и крутой угол наклона распорной плиты, что увеличивает эффективный ход на разгрузке дробилки.

Установки комплектуются мощными, высокопроизводительными питателями и грохотами Metso, что обеспечивает возможность переработки практически любой породы или руды. Компанией разработано много типов бронеплит для применения в различных областях, включая карьеры нерудных материалов, рудники, гравийные карьеры, а также переработку строительного лома и асфальта. Профиль зубьев и толщина бронеплит оптимизированы и сочетаются с тщательно подобранными марганцевыми сплавами.

Дробильные установки Lokotrack серии LT могут работать близко к уступу карьера, поэтому оператор экскаватора или колесного погрузчика контролирует весь процесс дробления. Это снижает себестоимость работ и рабочую нагрузку.

Для производства заполнителей дробильные установки серии LT могут быть двух- или трехстадийыми. Для открытых разработок и горных работ ассортимент дробилок Nordberg серии LT дополнен конвейерами серии LL и машинами MAF (мобильный пластинчатый питатель).



Линейка щековых дробилок Lokotrack включает модели LT96, LТ106, LT116, LT120, LT125 и гибридную модель LT120Е. Самая компактная модель в линейке Metso и одна из самых легких на рынке LT96 массой 28 т оснащена дробилкой С96 с загрузочным отверстием 930х580 мм с гидравлическим приводом от двигателя Caterpillar С6.6 или С7.1 мощностью 170 кВт. В качестве дополнительного оборудования предлагается система активного регулирования разгрузочной щели Active Setting Control. Высокотехнологичная система регулирует ширину разгрузочной щели и освобождает дробильную камеру при попадании в нее недробимого материала.

Существенно более тяжелая 40-тонная модель LT106 оснащена дробилкой С106 с загрузочным отверстием 1060х700 мм и двигателем Caterpillar С9 мощностью 224 кВт. На остальные модели установлены двигатели С13 мощностью 310 кВт.

Следующая в линейке модель LT116 оснащена дробильной камерой с загрузочным отверстием 1150х800 мм и весит 50 т. На 10 т тяжелее модель LT120, размеры ее загрузочного отверстия 1200х870 мм. Топ-модель линейки LT125 оснащена дробилкой С125 с загрузочным отверстием 1250х950 мм и весит 86 т.

Гибридная модель LT120E может приводиться от стационарного источника электроэнергии либо от собственного дизель-генератора. Электрооборудование увеличило массу установки на 3 т, по рабочим параметрам установка аналогична LT120 с дизельным приводом.

Компания Terex Finlay разрабатывает и производит мобильное дробильно-сортировочное оборудование более 50 лет. С 1999 г. компания с производством, размещенным в Северной Ирландии, находится в составе корпорации Terex. Гамма щековых дробилок Finlay способна удовлетворить самые жесткие требования первичного дробления в производстве строительных материалов и переработке строительных отходов. Сего­дня Terex Finlay предлагает рынку пять моделей щековых дробилок на гусеничном шасси: J-1480, J-1175, J-1170, J-1160 и J-1175 Dual Power.

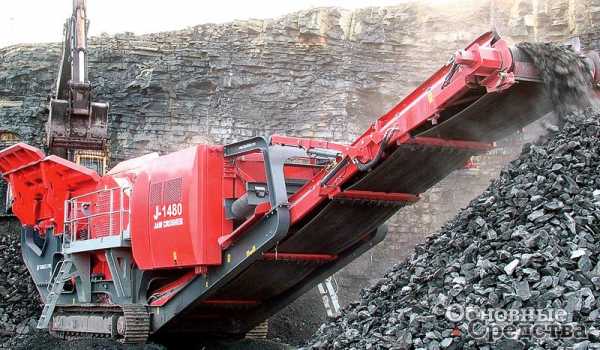

J-1480 – самая крупная и мощная дробилка в линейке Terex Finlay, ее транспортная масса превышает 78 т. Оснащенная дизельным двигателем Caterpillar мощностью 328 кВт, дробилка способна перерабатывать крупные куски материала – размер загрузочного отверстия 1415х820 мм. Установка Finlay J-1480 создана на основе дробилки Terex Jaques JW55, производительность которой может достигать 750 т/ч. По заказу дробилку оснащают прямым приводом, который обеспечивает экономию топлива и увеличение КПД, либо же стандартным гидростатическим приводом. Бункер объемом 10 м3 оснащен системой гидравлического складывания расширителей и гидравлического прижима клиньев для сокращения времени развертывания машины в рабочее положение. Установка оснащается вибрационным пластинчатым питателем.

Дробилка J-1175, оснащенная двигателем Caterpillar мощностью 261 кВт, благодаря сочетанию дробильной камеры Terex Jaques JW42 с загрузочным отверстием 1070х760 мм и усиленного вибрационного колосникового питателя VGF обеспечивает оптимальную производительность в широком диапазоне применений. Транспортная масса установки – 51,3 т.

Модель J-1170 отличается от J-1175 параметрами дробилки: размер ее загрузочного отверстия 1100х700 мм.

Наиболее компактная в линейке Terex Finlay модель J-1160 оснащена двигателем Caterpillar мощностью 224 кВт, щековой дробилкой Terex Jaques JW40 с загрузочным отверстием 1000х600 мм, усиленным питателем VGF и встроенной системой предварительного просева.

Прошедшей осенью Terex Finlay на всемирной дилерской конференции представила гибридную модификацию дробилки J-1175. Основной привод дробилки J-1175 Dual Power – электрический от стационарной сети, что позволяет достигнуть ее максимальной экономичности. На случай недоступности энергосети предусмотрен автономный дизель-генератор. В исполнении Tier 2 дробилка оснащается дизелем Scania мощностью 257 кВт.

Преимущества дробилки DualPower

1. Эффективна в местах с низкой стоимостью электричества.

2. Себестоимость 1 т готового материала ниже.

3. Уменьшение расходов на сервисное обслуживание.

4. Машина менее подвержена экстремальным условиям (мороз и большая высота).

Запуск на рынок этой модели означает, что Terex Finlay выстроила полную линейку оборудования с гибридным приводом – электрическим и дизель-электрическим.

Американская компания Kolberg-Pioneer (KPI) с 1928 г. производит оборудование для дробления, сортировки и промывки песка и щебня. После того, как KPI объединилась с компаниями Johnston Crushers International Inc& (JCI) и Astec Mobile Screens (AMS), была создана и выведена на рынок серия мобильных установок Global Track (GT), в том числе щековая дробилка GT125.

Модель GT125 оснащена дробилкой Vanguard Jaw 2640 с загрузочным отверстием 660х1012 мм и производительностью до 300 т/ч. При собственной массе 38 т дробилка GT125 способна переработать кусок размером до 533 мм. Установка может быть оснащена питателями различных размеров, колосниковым питателем, системой пылеподавления. Исполнительные механизмы приводятся гидравликой от двигателя Caterpillar C7 мощностью 165 кВт.

Поставками оборудования и запчастей Astec Industries, Inc. в России и СНГ занимается компания ООО «АСТЕХ Индастриз».

Щековые дробилки канадской компании McCloskey построены по классическим канонам. Мощная модульная рама установлена на гусеничное шасси, а в рабочем положении дополнительно опирается на гидравлические опоры. Приемный бункер из износостройкой стали установлен поверх вибромеханизма с функцией предварительного отсева «мелочи», что снижает износ бронеплит. Исполнительные механизмы приводятся гидравликой от автономного дизеля. Дробилка со сложным движением подвижной щеки и реверсированием для освобождения камеры от недробимых включений. Разгрузочная щель регулируется гидравлически. Главный конвейер при необходимости оснащают сепаратором для отсева металлических включений с функцией останова дробилки. Высота конвейера регулируется гидравликой, он легко демонтируется для обслуживания установки и ее перевозки. McCloskey оснащает свои установки системами диагностики и управления с жидкокристаллическим дисплеем, которые упрощают и ускоряют обслуживание, диагностику неисправностей и управление дробилкой.

McCloskey предлагает несколько моделей щековых дробилок, маркировка которых начинается с буквы J, то есть jaw crusher – щековая дробилка. Компактная J40, действительно, компактна, так как ее масса всего 31 т, а транспортные размеры 13 780х2500х3200 мм, то есть при использовании соответствующего низкорамного полуприцепа-тяжеловоза дробилку можно транспортировать по дорогам общего пользования без разрешения на перевозку негабаритного или тяжеловесного груза.

Дробилка оснащена двигателем Caterpillar C6.6 мощностью 170 кВт, но при этом размер ее загрузочного отверстия 1016х610 мм, то есть она может перерабатывать почти полуметровые куски.

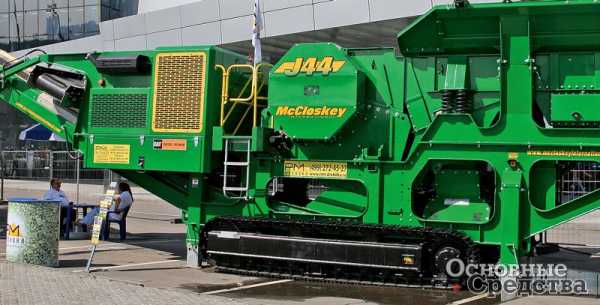

Модель J44 массой 41 т оснащена двигателем Caterpillar С9 мощностью 205 кВт и дробилкой с загрузочным отверстием 1118х650 мм. Производительные 44-тонные модели J45 и J45R оснащены дробилками с загрузочным отверстием 1143х686 мм и сенсорами загрузки дробильной камеры. На модель J45R дополнительно устанавливают рециркуляционный конвейер для получения полностью дробленного и просеянного продукта.

Старшая модель линейки McCloskey – J50 массой 48 т приводится дизелем Caterpillar C9 мощностью 261 кВт. Размер загрузочного отверстия ее дробилки 1270х660 мм. На приемный бункер вместимостью 6,8 м3 надставляется уширитель для увеличения его вместимости до 10,2 м3. Реализует продукцию McCloskey на территории РФ официальный авторизированный дилер ООО «ДСТ Маркет».

Щековые дробилки получили наибольшее распространение среди мобильных дробильных установок. Благодаря своим достоинствам – большому загрузочному отверстию, производительности, отличным массогабаритным показателям и простоте в эксплуатации – щековые дробилки нашли широкое применение в первичном дроблении нерудных и рудных материалов и особенно в переработке строительного лома. При всем при этом щековая дробилка не самое производительное решение для производства кубовидного щебня из-за значительного выхода лещадных и игловатых частиц. Для производства кубовидного щебня предпочтительнее дробилки ударного действия.

os1.ru

Щековые дробилки

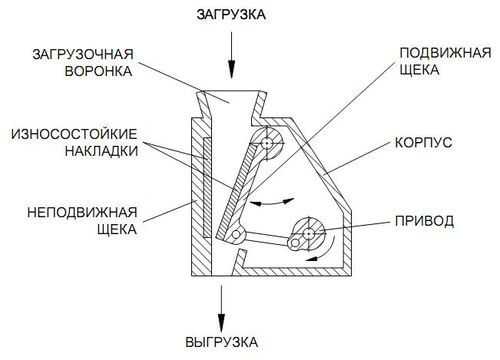

Рассмотрим конструкцию щековой дробилки на примере дробилки с наибольшим размахом в шпальте. Все детали и части дробилки находятся внутри массивной станины из чугуна, укрепленной на прочном кирпичном или бетонном основании. В габаритных машинах станина, как правило, разборная, изготавливается из стального литья или толстых (от 25 до 50 миллиметров) стальных плит путем их сваривания. Раздавливание крупнокускового материала осуществляется в рабочем пространстве машины, между ее подвижной щекой и неподвижной. Щеки (подвижная и неподвижная) и боковые стенки рабочего пространства машины защищены выполненными из специальной стали ребристыми съемными плитами. Подвешенная на неподвижной оси подвижная щека дробилки начинает совершать колебательные движения благодаря эксцентриковому валу и шатуну, который шарнирно связан с данной щекой рычагами (распорные плиты) и регулировочными клиньями. Ширину выпускной щели, которая определяет степень измельчения материала, регулируют клиньями путем их перемещения. Расположение клиньев изменяют при помощи предусмотренных для этих целей болтов. Натяжение в движущейся системе создается тягой и пружинами, которые обеспечивают так же обратное движение подвижной щеки.

Измельчение кусков материала происходит в момент поднятия шатуна, когда подвижная щека дробилки подходит к неподвижной. Когда шатун опускается, происходит открытие щели дробилки и выпадение измельченного материала из рабочего пространства. Шатун машины и ее распорные плиты образуют основу конструкции щековой машины – коленчатый рычаг, который позволяет получать огромные давления.

Дробилки этого типа характеризуются размерами загрузочного и выходного отверстия. Наиболее изнашиваемыми частями этих машин являются щеки, поэтому их изготавливают из износостойких материалов и делают съемными. Металл для щек выбирают в зависимости от характера материала, который подвергается измельчению. Для измельчения более мягких материалов щеки дробилки изготавливают из отбеленного (половинчатого) чугуна, для дробления твердых материалов – из стали (хромистой или же марганцовистой).

Поверхность щек дробилки может быть как ребристой, так и гладкой. Ребристые щеки применяют при крупном дроблении и для твердых материалов, гладкие – при мелком измельчении и для хрупких материалов.

Работающие на сжатие рычаги (опорные плиты) изготавливают обычно из стали, либо же из чугуна с отбелкой в концах. Сечение одного из рычагов делают таким, чтобы он ломался, если в машину случайно попадет очень твердый материал, к примеру, кусок металла, то есть, это своего рода предохранитель.

Щековые дробилки отличаются надежной конструкцией и просты в уходе. К их достоинствам можно так же отнести открывание выходной щели для выгрузки материала при обратном ходе подвижной щеки, сравнительную компактность установки и возможность быстрой замены изношенных частей.

Производители щековых машин сегодня изготавливают самые разнообразные по типу и размеру машины, начиная от самых компактных лабораторных агрегатов с размером зева 150 на 100 миллиметров и заканчивая довольно габаритными машинами, имеющими размер загрузочного отверстия 2100 на 3000 миллиметров. Последние способны дробить достаточно большие куски материала, объем которых составляет от 1 до 2 кубометра. Производительность таких машин – до 2,5 тысяч тонн в час при мощности привода до 400 киловатт.

Щековые дробилки сегодня широко используют для крупного дробления различных твердых материалов.

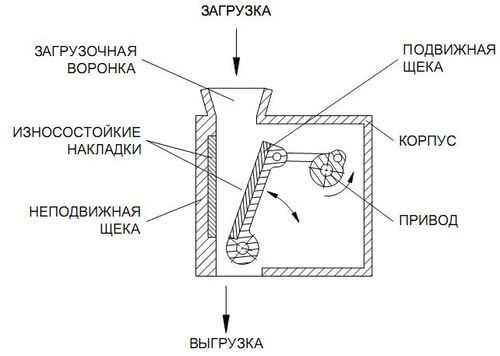

Конструкция дробилки, имеющей наибольший размах в загрузочном отверстии (зеве). Подвижная щека в этой дробилке представлена в виде массивного рычага, который качается возле нижней оси. Длинное плечо этого рычага (подвижная щека) соединено с эксцентриковым валом при помощи шатуна.

Регулировка щели машины осуществляется парными болтами, которые помогают передвигать подшипники нижней оси, находящиеся в специальной направляющей раме.

Ввиду того, что наибольший размах подвижной щеки в этой машине происходит не выходном отверстии, а в зеве, ширина выходной щели на протяжении всей работы не меняется, то есть остается той же, а выгружаемый из дробилки измельченный материал по величине кусков получается более однородным. Однако скапливающийся в нижней части агрегата измельченный материал может его засорить, именно это является самым основным недостатком этой дробилки.

Машины этого типа применяются преимущественно для предварительного дробления не слишком твердых материалов.

intech-gmbh.ru

Щековая дробилка Nordberg C200 предназначена для работы в экстремальных условиях

Самая крупная щековая дробилка производства Metso Minerals - Nordberg C200 играет ключевую роль на шахте Pyhasalmi Mine Oy, расположенной в г. Пухаярви в центральной части Финляндии. Шахта, которой владеет компания Inmet Mining, выпускает медный, цинковый и пиритовый концентраты (компания Inmet Mining, кроме Pyhasalmi, владеет шахтой (Jiyel в Турции, Troilus в Канаде и Ok Tedi в Папуа Новая Гвинея). Весь объем добываемой руды в 1.3 млн.т/год уже более двух лет перерабатывается этой дробилкой массой 137 тонн.

Все щековые дробилки Nordberg серии С (табл. 1) характеризуются особой конструкцией рамы, специально предназначенной для работы в экстремальных условиях и способной переносить максимальные нагрузки. Прочный шатун и концевые рамы выполнены из сверхпрочной литой стали, изготовленной в литейных цехах Metso. Сочетание стальных боковых плит, высокомарганцевистых щек дробилки, боковых футеровок, сверхпрочного вала эксцентрика и четырех одинаковых подшипников увеличенного диаметра обеспечивает долговечность и высокую надежность.

Благодаря большому приемному зеву размером 2.0X1.5 м, дробилка С200 может дробить куски руды объемом более одного кубометра. Это значительно уменьшило необходимость додрабливания «негабаритов», и шахта может использовать более крупные, чем ранее, загрузочные машины.

Уникальная модульная несварная конструкция рамы является техническим достижением компании Metso Minerals. Она состоит из двух боковых плит, изготовленных из горяче-катанной стали, соединенных с литыми стальными рамами болтовыми креплениями через прочные, механически точно обработанные втулки. Отсутствие в конструкции концентраторов напряжений, например, таких как сварные швы, обеспечивает высокую устойчивость к ударным нагрузкам.

«С200 может дробить гораздо больше, чем имеющий место в настоящее время суточный объем добычи руды - 5 тыс. тонн. Это имеет для нас положительное значение, так как при использовании меньшей дробилки мы бы вынуждены были постоянно додрабливать негабаритные куски. Теперь же нам приходится запускать схему додрабливания «негабаритов» только раз в неделю» - говорит менеджер шахты Тейво Юрвансуу.

В табл. 2 представлена производительность щековых дробилок Metso Minerals - Nordberg серии С. Приведенные в таблице цифры получены для материала со средней насыпной плотностью 1.6 т/м3 при максимальном размере куска материала питания, который поступает в камеру дробления без закупоривания. Приведенные значения являются максимальными и могут изменяться в зависимости от способа загрузки дробилки и характеристик материала питания, таких, например, как гранулометрический состав, насыпная плотность, влаж

maxi-exkavator.ru

Новая щековая дробилка HJ125 | Все о дробилках

Во втором квартале 2014-ого года ЗАО Лимин разработало новую щековую дробилку HJ125.

дробилка щековая HJ

Щековые дробилки глубокого камера и щековые дробилки европейского типа, разработанные компанией Лимин, всегда пользуются хорошей репутацией среди клиентов благодаря высокой эффективности производства и низкому энергопотреблению, являются обязательным оборудованием в дробильно-сортировочной установке для производства щебня.
Щековые дробилки серии HJ, как новейшая разработка компанией Лимин, широко используются в обработке металлических и неметаллических руд, производства щебня и цемента, строительной, металлургической промышленности и других областях.
По сравнению с другими дробилками щековые дробилки серии HJ способны обработать материалы максимальной прочностью до 320 Мпа. В виду этого при обработке твердых материалов, как базальта, щековые дробилки серии HJ обладает выше эффективностью и низким затратами на эксплуатацию.
Технологические характеристики дробилки щековой HJ:

Модель

HJ98

HJ110

HJ125

Загрузочное отверстие(мм)

650×980

650×980

950×1250

Максимальный размер питания(мм)

560

660

800

Размер отверстия на выходе(мм)

100-200

100-200

125-225

Производительность(т/ч)

170-410

215-510

306-650

Скорость вращения эксцентрикового вала (об/мин)

270

260

230

Мощность двигателя(кВт)

90/110

110/132

132/160

Габарит(мм)(Д*Ш*В)

2470×2000×2180

2875×2472×2530

3320×2600×3120

Tags: дробилка щековая HJ щековая дробилка HJ125

www.miningdrobilka.ru

Дробилка с гладкими валками ДВГ 200х125 — Дробтехника

Дробилка с гладкими валками ДВГ 200х125

Назначение Дробилки с гладкими валками ДВГ 200х125:

Дробилка валковая предназначена для дробления хрупких сыпучих материалов различной прочности и твердости.

Противопоказано использование данной дробилки для измельчения труднодробимых, радиоактивных и взрывоопасных материалов.

Дробилка может быть использована как автономно работающая машина, так и в составе установки или технологической линии производства.

Технические характеристики Дробилки с гладкими валками ДВГ 200х125:

Расчетная производительность, т/ч: до 0,3*
Максимальный размер загружаемого материала, мм: 12**
Диаметр валков, мм: 200
Активная длина валков, мм: 125
Частота вращения валков, об/мин: 100/500
Мощность электродвигателей, кВт 2*1,1
число оборотов, об/мин 1500
Масса дробилки, кг 255

* — параметры могут изменяться в зависимости от физических свойств материала.
** — зависит от требований Заказчика. Размер получаемой фракции зависит от зазора между валками.

Дробилка с гладкими валками ДВГ 200х125

drobtehnika.ru

Metso Lokotrack LT125 — щёковая дробилка на гусеничном ходу

Технические характеристики
производительность, т⁄ч≤800
топливный бак, л800
масляный бак, л420
питающий бункер
объём бункера, м³7
высота загрузки, мм5340
ширина бункера, мм3100
колосниковый питательB13–44–2V
длина×ширина, мм4400×1300
просвет решётки, мм105⁄130
приводгидравлический
боковой конвейер
высота разгрузки, мм3100
щёковая дробилкаNordberg C125
размер питания, мм≤800
размер загрузки, мм1250×950
размер материала, мм≤300
главный конвейерh24–11
высота разгрузки, мм3100
длина×ширина, мм11000×1400
приводгидравлический
двигательCaterpillar C–13
мощность двигателя, кВт310
гусеничное шассиD7ELC
скорость передвижения, км⁄ч1
преодолеваемый уклон, °20
приводгидравлический
транспортные габариты и масса
Д×Ш×В, мм15430×3500×3800

grokhot.ru
