Ретардер. Что такое ретардер и его принцип работы

Retarder с английского переводится как "замедлитель" еще его называют тормозом-замедлителем. И действительно, главным предназначением ретардера является замедление транспортного средства без применения основной тормозной системы.

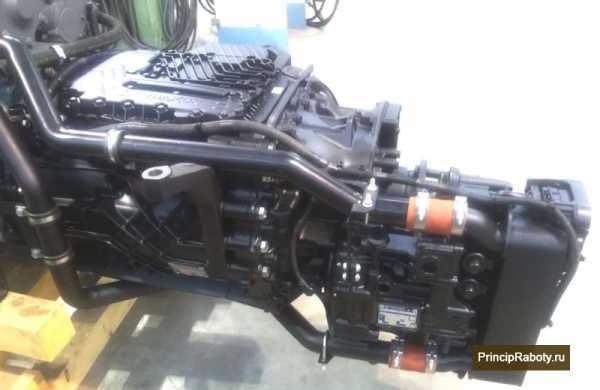

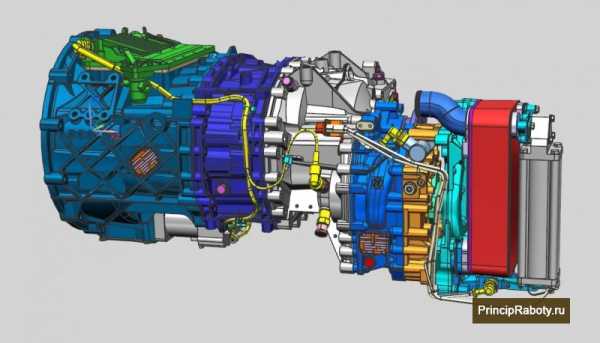

Гидравлический интардер ZF фото

Что такое ретардер (интардер)

Ретардер - это тормоз замедлитель грузовых (и не только) автомобилей, который путем воздействия электромагнитных или гидравлических сил позволяет остановить транспортное средство без применения фрикционных тормозов. Так как многие тепловозы весили порядка 40 тонн, их торможение стало основной проблемой для машинистов. Фрикционная тормозная система не могла в полной мере справиться с такой массой быстро перегревалась и выходило из строя. Решением данной проблемы стало изобретение системы под названием ретардер.

Всё чаще на грузовиках применяют ретардер при спуске с горы и при длинных уклонах, где нецелесообразно использовать основную тормозную систему (она не рассчитана на длительное торможение и её основные элементы - диски, накладки, колодки быстро перегреваются и перестают эффективно выполнять свою работу - торможение).

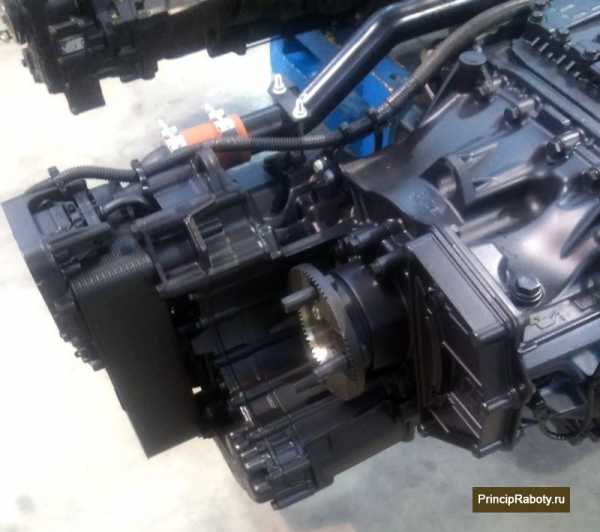

Интардер

Также всё чаще индукционный тормоз ставят на городской транспорт - автобусы, на автомобили коммунального назначения. В большинстве случаев это связано с некоторыми преимуществами использования ретардера - он позволяет притормаживать более плавно (при этом не теряется эффективность торможения), также одним из значительных преимуществ является экономия - при использование тормоза-замедлителя существенно увеличивается (5-10 раз) срок службы тормозной системы автомобиля (в частности из-за снижения нагрузки на тормозную систему), что с учетом дороговизны технического обслуживания грузовиков и автобусов, является большим плюсом. Ниже мы рассмотрим из чего состоит ретардер и как он работает.

Устройство ретардера (интардера). Конструкция.

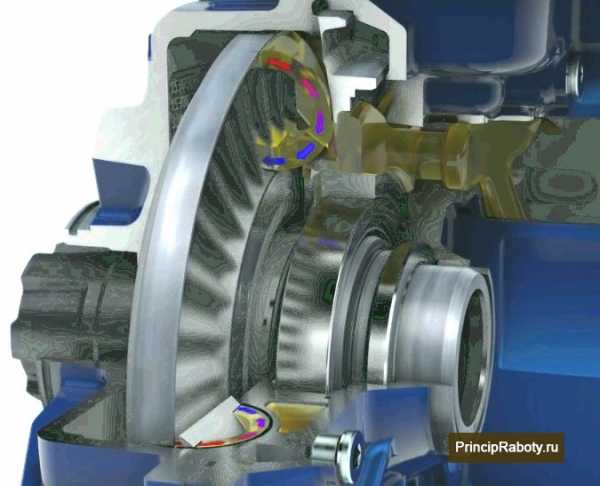

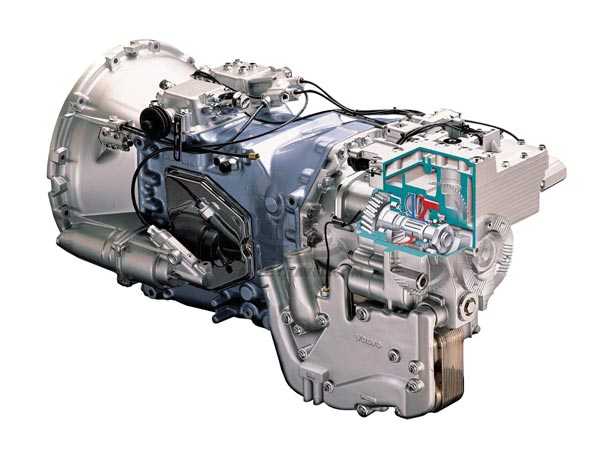

Гидравлический ретардер

Гидравлические ретардеры в большинстве случаев интегрируются в коробку передач (ZF, Voith). Часто это обусловлено необходимостью подвода рабочей жидкости (которая обычно является антифризом из двигателя). Гидравлические интардеры состоят из шестеренки (которая входит в зацепление с шестеренкой выходного вала коробки передач), статора, ротора, насоса, электронного блока, теплообменника. Статор и ротор находятся на одной оси с шестеренкой, которая имеет зацепление с шестерней КП.

Принцип работы

При нажатии водителем на педаль тормоза (или при активации кнопки интардера) насос начинает подавать жидкость в рабочую область, где она попадая на крыльчатку ротора начинает замедлять его вращение и тем самым, создавая тормозной момент, который через шестерню, карданный вал и мост передается на колёса. Ниже вы найдете видео, наглядно описывающие работу гидравлического ретардера.

Электромагнитный ретардер.

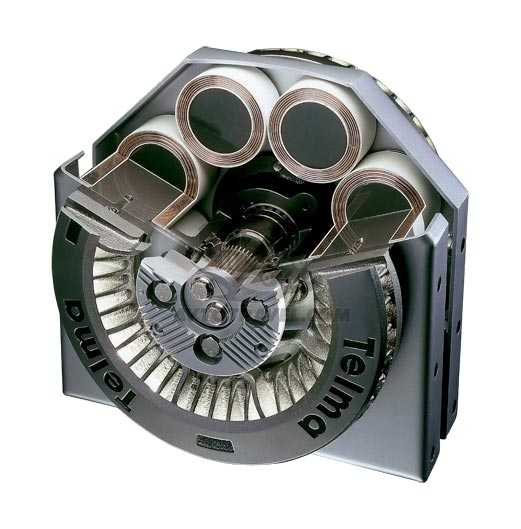

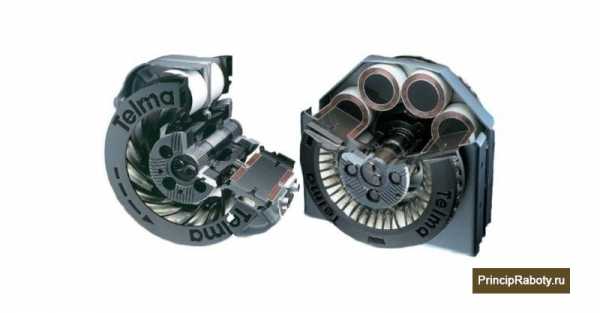

Электромагнитный ретардер в разрезе. Электромагнитные тормозы-замедлители используются в качестве дополнительной тормозной системы автомобиля и зачастую не обладают сложной конструкцией. Устройство этой системы представляет собой электрический и механический узел интегрированную в общую конструкцию транспортного средства. Индукционные замедлители состоят из нескольких модулей. Основной рабочий модуль, то есть узел обеспечивающий замедление автомобиля состоит из роторов и статора.

Ретардер в разрезе

Роторы представляют собой два диска с небольшими лопастями для отвода тепла. К дискам с двух сторон крепятся два фланца (таких же размеров как на карданных валах), которые передают крутящий момент от коробки к ведущему мосту. Статор состоит из набора катушек расположенных вокруг вала. Управление им осуществляется при помощи нескольких модулей: реле давления, модуль управления замедлителем, ограничитель малой скорости и рукоятка переключения (либо модуль встраиваемый в педальный блок).

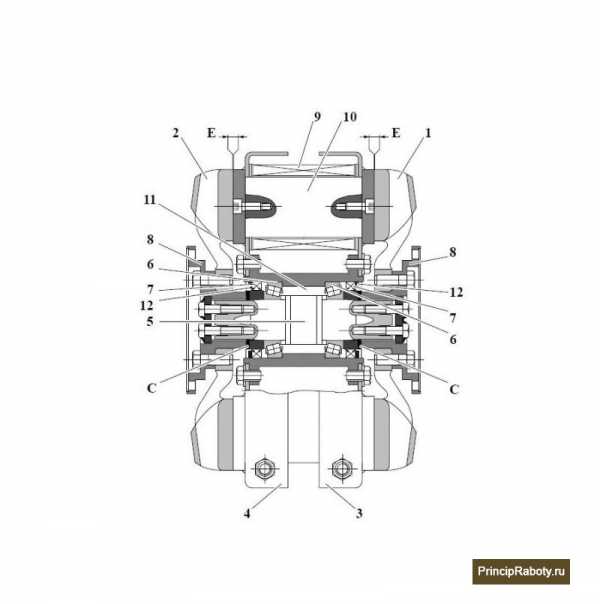

Схема и чертеж ретардера. Основные элементы, детали

Чертеж

Из чего состоит ретардер: С - воздушный зазор регулировочных прокладок, E - воздушный зазор, 1 - передний ротор (с крыльчаткой для более эффективного охлаждения при работе), 2 - задний ротор (задней оси), 3 - передний корпус, 4 - задний корпус, 5 - вал, 6 - подшипник, 7 - уплотнительная манжета, 8 - соединительный фланец, 9 - обмотка, 10 - полюс, 11 - концентратор, 12 - стопорные кольца. Схема подключения катушек.

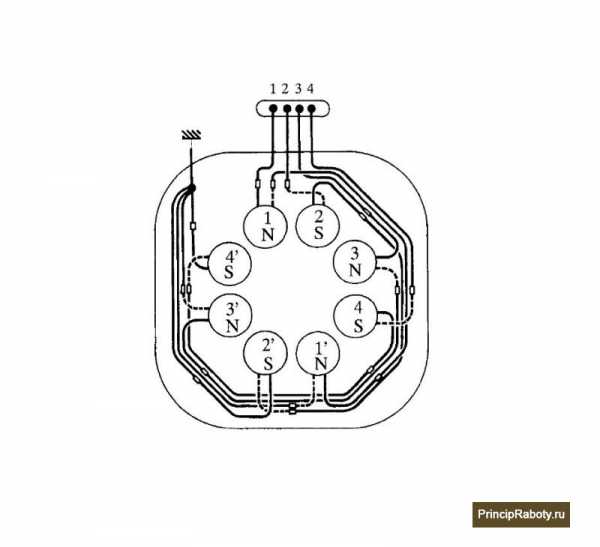

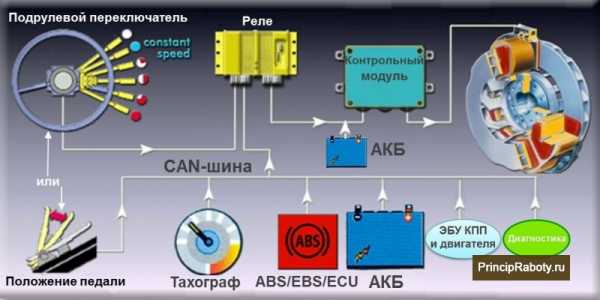

Схема подключения

Куда ставят ретардер. Места установки.

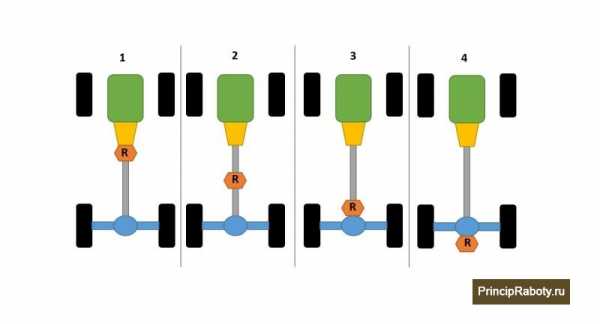

Мест установки retarder'a обычно бывает 4. Крупные компании производители коробок переменных передач (например, ZF и Voith) устанавливают интардер сразу после коробки (Позиция 1 на рисунке). Это место обусловлено возможностью местной интеграции замедлителя в коробку передач. Но подобная схема требует усиление крепления КПП, так как общий вес установки увеличивается.

Места установки на автомобиле

Самое распространенное место установки - между карданными валами - здесь нет необходимости согласования крепления с КПП или с ведущим мостом, но появляется необходимость установки более короткого карданного вала (позиция 2 на рисунке). Позиция 3 и 4 на рисунке - установка на ведущем мосту. Позиция 4 чаще всего применяется на среднем (проходном) ведущем мосту. Среди минусов данного вида установки - увеличение не подрессоренной массы. При применении на полноприводном автомобиле, устанавливается перед раздаточной коробкой. Также есть варианты установки тормоза-замедлителя впереди двигателя, но он уже называется по другому - акватардер.

Принцип работы ретардера

Принцип работы ретардера

Элементов управления retarder'ом обычно бывает два: это либо ручное управление, устанавливающаяся в подрулевую колонку (как ручка управления коробкой передач на большинстве старых американских автомобилях), либо при помощи педали тормоза. Ручное управление имеет 6 режимов: сила торможения (4 режима), положение для постоянного торможения и нейтральная позиция. Активация индукционного тормоза (и регулировка тормозных усилий) происходит в зависимости от положении педали тормоза - чем сильнее усилие на педаль, тем сильнее сила торможения.

После нажатия на педаль тормоза (или перемещения подрулевого переключателя), в зависимости от положения педали передается определенное напряжение от аккумуляторных батарей к катушкам, расположенным в статической части retarder'a. В катушках создаются вихревые токи, которые способствуют образованию сил действующих противоположно вращению роторов и как следствие, приводящих к торможению и остановке транспортного средства. Ретардер состоит из статора и двух роторов, (два диска с крыльчаткой, соединенные с вращающими их карданными валами.) Они установлены практически вплотную друг к другу (между ними существует небольшой зазор для того чтобы избежать вредного контакта).

Статор выступает в роли индуктора и состоит из последовательно соединенных двух электромагнитов. При помощи данных электромагнитов (когда на них подается ток) создается электромагнитное поле, необходимое для создания вихревых замкнутых электрических токов (токи Фуко). Роторы служат теми самыми элементами, при помощи которых возникает торможение - они разработаны из токопроводящих материалов, таким образом они играют роль якоря. Вихревые токи возникают только при вращении роторов с помощью карданного вала в магнитном поле, созданном статором.

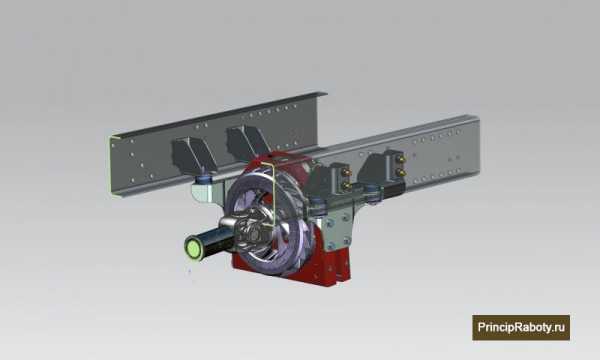

3d модель ретардера

Появление вихревых токов в материале ротора приводит к образованию лапласовых сил, действующих в противоположном вращению ротора направлении. Это и создает тормозной момент на карданном валу и таким образом замедляет транспортное средство без фрикционных сил (сил трения).

Преимущества и недостатки использования электромагнитного retarder'a (плюсы и минусы)

Среди преимуществ использования электромагнитного тормоз-замедлитель можно отметить - повышение комфорта из-за плавности замедления, экономичность при эксплуатации (из-за меньшего износа тормозных накладок), повышение уровня безопасности, повышение экологичности ТС, высокая скорость реагирования, как следствие сокращение тормозного пути. Также у электромагнитного тормоза замедлителя есть ряд недостатков, главный который из них - большой вес - на вопрос сколько весит ретардер можно смело ответить от 100 до 400 килограмм.

Здесь всё зависит от мощности двигателя и полной массы автомобиля, на котором планируется применение данного девайса - чем выше эти показатели, тем больше вес тормоза-замедлителя. Также среди минусов применения можно отметить необходимость термической защиты автомобиля (при торможение ретардер сильно перегревается), нагрузка на электрооборудование (электромагнитный тормоз потребляет много тока).

Хоть индукционный тормоз был изобретен более полувека назад, он до сих пор имеет спрос на рынке грузовой техники. Мы также можем ретардер увидеть в различных компьютерных играх в таких симуляторах, как Euro truck simulator, где он также отлично справляется с торможением в виртуальной реальности.

Опрос: Разобрались ли что такое ретардер? (Кол-во голосов: 55)

Да, конечно, я знал

Вот сейчас прочитал статью и узнал

Не до конца понял все же

Вообще ничего не понял

Чтобы проголосовать, кликните на нужный вариант ответа. Результаты

Видео о ретардере

Понравилась статья? Расскажите друзьям: Оцените статью, для нас это очень важно:

Проголосовавших: 10 чел.
Средний рейтинг: 4.8 из 5.

principraboty.ru

Тормозная система автодома. Типы ретардеров.

Ретардер – устройство, дополняющее рабочую тормозную систему грузовика, седельного тягача или туристического автобуса. Непосредственной задачей ретардера является помощь рабочим тормозам на продолжительных спусках, серпантинах, горных дорогах

Это устройство активной безопасности вполне можно так назвать в прямом и переносном смысле. Ретардер (или по-русски – тормоз-замедлитель) призван продлить жизнь не только вам, но и тормозной системе вашего автодома. К тому же в большинстве случаев он устанавливается на те автомобили, которые используются в горных условиях. В принципе вам придется отдать свое предпочтение, если, конечно, существует такая необходимость, одному из двух типов ретардеров – гидродинамическому или электромагнитному. Представителями противоборствующих лагерей являются фирмы Voith и Telma. У каждого из них есть свои сильные и слабые стороны. Первое, что их объединяет, – это цель. В задачи обоих типов систем входит создание тормозного момента. Второй объединяющий фактор – механизм. В обоих агрегатах есть вращающаяся часть (ротор) и невращающаяся часть (статор). Правда, устроены они по-разному: их разобщает принцип действия и технические характеристики. Остановимся подробнее на их устройстве и работе.

Гидродинамический ретардер

Гидродинамический ретардер состоит из двух турбин, закрепленных на одной оси в общем корпусе, который заполнен маслом. Ротор жестко связан с ведущими элементами трансмиссии, в то время как статор жестко соединен с корпусом. При включении ретардера открывается клапан, через который сжатый воздух поступает в расширительный бак.

Таким образом, рабочая жидкость начинает поступать внутрь турбины. Ротор, движимый карданным валом, разгоняет масло, которое затем попадает в статор и тормозится, замедляя тем самым и ТС. Для вывода тепла чаще всего используется система охлаждения двигателя. Ретардеры могут оборудоваться собственным радиатором, если объем системы охлаждения автодома не рассчитан на появление дополнительных источников тепла. В новых моделях этих устройств система охлаждения ретардера объединена с системой охлаждения двигателя, что не только делает конструкцию проще и легче, но и позволяет достичь большей стабильности температурного режима работы. Недостатком гидродинамического ретардера является тот факт, что для достижения эффективного торможения ему необходимы достаточно высокие обороты.

Акватардер

Последняя разработка фирмы Voith – акватардер. Он работает по гидродинамическому принципу. Возникающая при торможении теплота отводится охлаждающей жидкостью двигателя. Акватардер установлен спереди двигателя и жестко закреплен с его коленчатым валом. Он относится к классу ведущих ретардеров. Во время эксплуатации поток жидкости направляется помпой в систему охлаждения двигателя, минуя акватардер.

Любое торможение активирует переключающий клапан, который направляет с помощью помпы весь поток охлаждающей жидкости в контур ретардера. Дальше эту функцию берет на себя ретардер, так как он сам действует как мощный насос. Чтобы с такой мощностью нагнетания получить желаемый тормозной момент, ретардер должен сопротивляться выходному сопротивлению. Этим дросселем является установленный на выходе акватардера пневматический регулировочный клапан, который служит бесступенчатым регулированием тормозного момента. При выключении ретардера оба клапана вентилируются и возвращаются в свое прежнее состояние. К недостаткам конструкции относиться малая мощность – около 1800 Нм, меньше, чем у ретардеров, работающих на масле (от 2000 до 3200 Нм). К достоинствам – малый вес, всего 32 кг, что в сравнении с электромагнитным ретардером (в среднем от 100 кг) – вообще пушинка.

Электромагнитный ретардер

Что касается работы электромагнитного ретардера, то при вращении ротора возникающее магнитное поле взаимодействует с полем электромагнитов статора и замедляет движение автомобиля. Несмотря на то, что электромагнитные ретардеры тяжелее гидродинамических, они имеют существенное преимущество: начинают эффективно работать практически с холостых оборотов. Слабая сторона – недешевая замена вышедших из строя электрокатушек. Ретардеры могут быть установлены как непосредственно на вторичный вал трансмиссии или карданный вал, так и через пару шестерен.

Некоторые производители встраивают непосредственно в коробку передач (интардер), чем достигается экономия в весе. Наиболее распространенным способом является установка ретардера за коробкой передач. Так и трансмиссия не подвергается излишним перегревам, и в обслуживании проще. Фирма Telma предлагает еще один способ установки – «на ось» или «осевой ретардер», если переводить дословно – axle retarder. На самом деле он устанавливается на задний мост, и ротор крепиться на вал главной передачи. На данный момент фирмы-производители люксовых автодомов лишь предусматривают возможность установки ретардера, некоторые предлагают как опцию. Все же необходимо прикинуть, в каких дорожных условиях будет использоваться транспортное средство.

Думаю, если на пути до полюбившейся опушки леса или озера вам встретиться пара холмов, не стоит перегружать автодом дополнительными 50-100 кг. Ну, а если вы не «слазите с гор», то, как говорится, сам Бог велел. Как всегда выбор и расчет издержек предоставляем вам.

mag.avtotravel.com

Преимущества электромагнитных ретардер - Экономичность

Продукция и приложения

Экономичность

Тормоз Telma — синоним экономичности!

Во время так называемого служебного торможения энергия, которую необходимо рассеять, чтобы снизить скорость автомобиля с классической тормозной системой или остановить его, выделяется в столь значительном количестве, что компоненты тормозной системы, в частности тормозные колодки, подвергаются существенному нагреву, ускоряющему их износ.

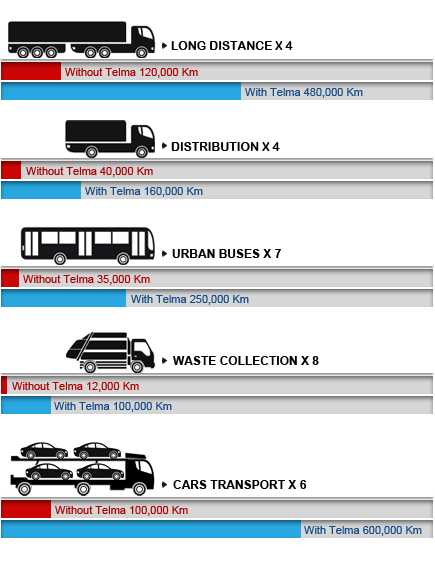

Тормоза-замедлители Telma способны удовлетворить большинство потребностей в отношении торможения транспортных средств. Оснащение автомобилей тормозами-замедлителями Telma позволяет почти вдесятеро увеличить срок службы их рабочих тормозных систем. В результате заметно снижаются расходы на техническое обслуживание этих систем, и повышается их эксплуатационная готовность.

Экономия тормозных
колодок и барабанов

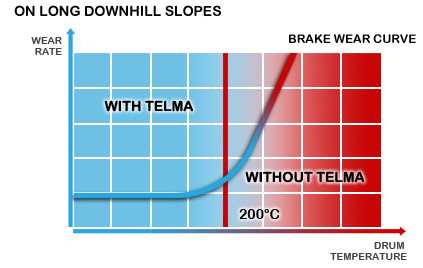

* При стабилизации скорости с помощью рабочих тормозов повышается их температура и резко увеличивается их износ. Использование тормозов-замедлителей Telma позволяет свести к минимуму износ тормозной системы.

Исключительная быстрота срабатывания тормозов-замедлителей Telma позволяет избегать чрезмерного расхода топлива при быстром переключении между режимами замедления и ускорения. Тормоза-замедлители Telma никогда не противодействуют двигателю — они могут моментально прекратить приложение тормозящего момента по команде водителя.

Признанные качество, надежность и долговечность тормозов-замедлителей Telma делают их выгодным и быстро окупающимся капиталовложением, способствующим увеличению средней эксплуатационной скорости автомобилей за счет повышения их тормозной способности.

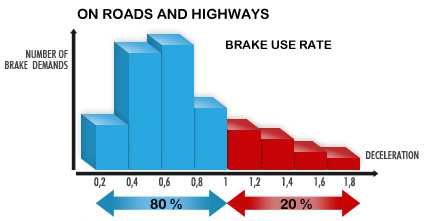

80% торможений (медленное замедление) может приходиться на тормоза-замедлители Telma — износ отсутствует.

20% резких торможений (быстрое замедление) приходится на рабочие тормоза.

На тормоза-замедлители Telma приходится 8 торможений из 10.

Узнайте о других преимуществах тормозов-замедлителей Telma :
