Разбор форсунки Common Rail Bosch — бортжурнал BMW 3 series Touring 330d Булочка edition 2004 года на DRIVE2

На первый взгляд может показаться что форсунка супер мега трудное устройство, но это не совсем так, — самое высокотехнологичное в ней — это зазоры между детальками, от них зависит качество ее работы, распыл в цилиндры, за что отвечает распылитель в нижней части форсы, а так же гидро плотность — за что отвечает мультипликатор с седлом и шариком, это основные изнашиваемые детали в форсунке, и чем хуже качество и смазывающие свойства топлива — тем быстрее наступает износ и ухудшается работа…
О всех болячках можете почитать в интернете, основные это
форсунка льет в цилиндр
форсунка заклинила
потеря гидро плотности — влияет на всю систему в общем.

Начнем с того что я купил бу наверное не рабочую форсунку для опытов, когда у меня была ошибка по топливной системе и я грешил на форсунки — точнее на слив в обратку, у меня она была 40-45мл, по допуску допустимо 17-72мл, в идеале вообще только капли…
Распылители мои пылят хорошо — это можете посмотреть тут клац
Но все же, я ее купил и хотел разобрать — но не успел тк проблема решена была — топливный насос умирал и не давал давки от этого и ошибка — конечно если бы форсы не сливали так много то насос бы еще поработал.

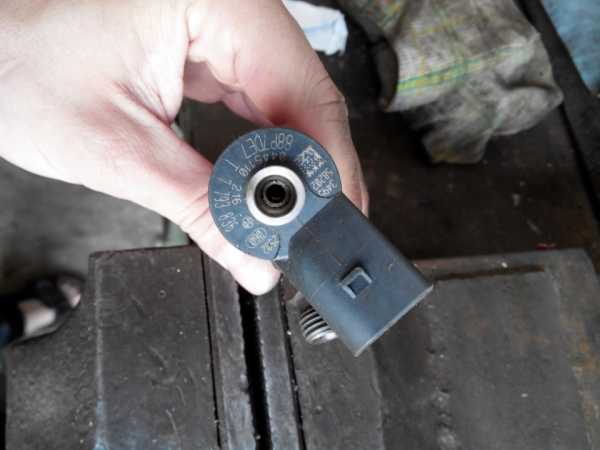

На разборке была только BMW 13 53 7 794 334 (Bosch 0 445 110 216) для евро 4
у меня же стоят BMW 13 53 7 789 670 (Bosch 0 445 110 131)
Устроены они практически одинаково, есть небольшие отличия наверное…
Итак процесс разбора… его прочитал в интернете, но много нюансов…
Откручиваем распылитель, саму иглу я не достал — наверное она закоксовалась
Далее верхняя часть, пока не добрался до гайки вс внутренним шестигранником, ее бы я открутил но там штырек — и надо спец головка или рассверленый шестигранник, так что процсс приостановлен, пока смотрите из чего состоит распылитель и электромагнит
немного котейки, уже подрос)))
то бе континиум не переключайтесь
как только найду или сделаю инструмент — разберу форсу далее и посмотрим потроха…

Продолжение разборки

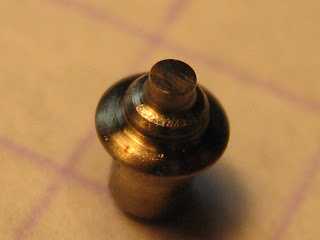

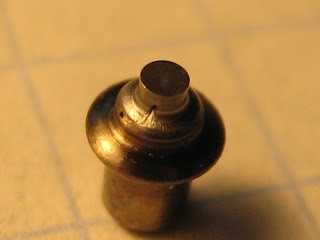

Детали этой форсунки под микроскопом

1

Еще сфоткал набор для ремонта шин, у друга с bmw e90. его комплектуют вместо запасного колеса) — герметик + компрессор
а пока принцип работы можно посмотреть на данном видео.
в кратце расскажу — в рампе создано высокое давление — когда комп дает команду на впрыск — электро магнит давит на мультипликатор — тот в свою очередь на иглу распылителя — и топлива тот час разбрызгиваеться в цилиндр — при убирании импульса подача прекращается…

а вот видео переборки и регулировки шайбами — зазора электромагнита и мультика, если есть такой прибор, то можно самому производит ремонт при условии целостности рук и роста их из верхней части туловища)))






Нравится

116



Поделиться:













Подписаться на машину

www.drive2.ru

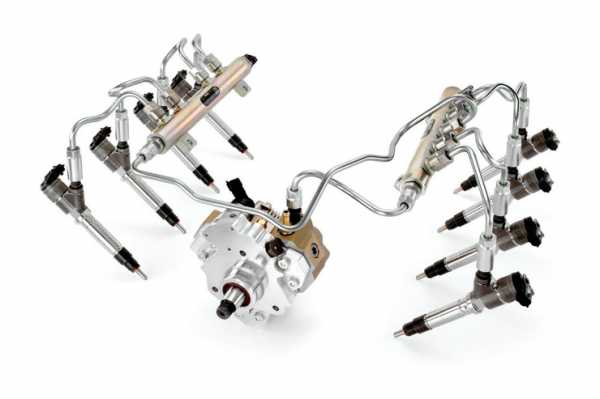

Не бойтесь форсунок Common Rail

Хотя современные дизельные двигатели становятся все сложнее, система Common Rail с технической стороны кажется даже проще, чем применяемые ранее системы с механическим ТНВД. В конечном итоге система Common Rail полностью вытеснила с рынка конкурирующие решения, например с насос-форсунками.

Различные концепции.

В легковых автомобилях используется несколько видов систем Common Rail. Упрощенно их можно разбить на два типа (электромагнитные и пьезоэлектрические) и четыре производителя (Bosch, Continental, Delphi, Denso). Bosch, Delphi и Denso – известные производители автомобильной электроники. Bosch создавал системы впрыска еще в самом начале прошлого века. Delphi технологию впрыска дизельного топлива купил у компании Lucas. Японский Denso набрался опыта, работая совместно с Bosch и Magnetti Mareli. Continental приобрел Siemens и VDO, став главным конкурентом немецкого Bosch. Форсунки этой компании обозначаются эмблемой Continental уже около года, ранее они носили логотип Siemens.

Самым универсальным является лидер рынка – Bosch, который производит оба типа форсунок: электромагнитные и пьезоэлектрические. В гораздо меньших масштабах оба вида форсунок производят Delphi и Denso. Continental (Siemens) ограничивается исключительно пьезоэлектрической техникой.

Каждый кулик хвалит свое болото.

В рекламных буклетах каждый производитель хвалит свой продукт, как лучшее решение. Как Вы уже догадались, на практике у многих из них часто выявляется целый ряд недостатков. Простейшую конструкцию имеют электромагнитные форсунки Bosch. Ремонт немецких форсунок не сложен. Delphi хотел пойти дальше и разработал для своих электромагнитных форсунок гораздо более сложную систему управления. В результате его продукт оказался наиболее чувствительным к качеству топлива и, к сожалению, не слишком долговечным. Среди электромагнитных форсунок наиболее надежными считаются Denso, но есть сложности с доступностью запасных частей для ремонта. Наиболее сбалансированными считаются пьезоэлектрические форсунки конструкции Бош и Сименс (Континенталь), а также отчасти Denso. Форсунки похожи друг на друга, как в техническом плане, так в плане надежности. Из этой группы выбивается только Delphi, пьезофорсунки которого на протяжении всего времени слыли менее выносливыми.

Чьи форсунки можно отремонтировать?

С точки зрения возможности ремонта наиболее предпочтительны турбодизели с классическим впрыском Common Rail компании Bosch. С восстановлением форсунок этого типа способны справиться практически все специализированные центры. Но конечный результат зависит от усердия и честности мастера. Электромагнитные форсунки Delphi также поддаются ремонту, но требуют замены наконечника и кодировки форсунки после ремонта. Это увеличивает стоимость ремонта, но без кодировки двигатель будет работать с перебоями. Электромагнитные форсунки Denso одни из самых долговечных, но ремонт возможен лишь при наличии запасных частей. А вот с этим как раз не все хорошо.

Пьезофорсунки Delphi и Bosch считаются неремонтопригодными. В случае с Siemens (Continental) появились наконечники впрыска, позволяющие изменять размер, что позволяет восстановить работоспособность форсунки. Однако, это касается лишь некоторых моделей с двигателями PSA 2.0 HDI 16V. Различные модификации данного турбодизеля применяются в автомобилях Ford Mondeo IV, Focus, Galaxy, S-Max и Volvo S40, S60.

На что обращать внимание?

Преимущества и недостатки форсунок должны быть известны еще на этапе выбора автомобиля. Учитывая риск выхода из строя форсунок, следует, как огня избегать двух моделей с одним и тем же двигателем: Ford Mondeo III 2.0 TDCi и Jaguar X-Type 2.0 d.  Врожденные дефекты имели и форсунки Mercedes E250 CDI W212 начала производства. Остальные автомобили с форсунками Delphi нареканий не вызывают. Некоторые моторы позволяют использовать форсунки разных производителей. Например, двигатель 1.6 HDi/TDCi имел четыре различных типа систем впрыска, а самым дешевым в обслуживании был Бош. Аналогичная ситуация с 2.0 HDi. Форсунки Siemens (Continental) могут быть восстановлены, а пьезофорсунки Bosch – нет.

Что надо знать о форсунках Common Rail.

Электромагнитные форсунки Bosch.

Они разбираются и сравнительно просты в ремонте. Стоимость восстановления одной форсунки около 100-150 долларов за штуку. Выдерживают они 200 000 км. В 1.9 CDTi компании Opel и 1.9 JTD Fiat форсунки способны дожить до 500 000 км. Цена новой форсунки – около 250-300 долларов за штуку.

Пример применения:

Alfa Romeo 159 2.0 JTDM, Fiat Punto 1.3 JTD, Kia CEE’D 1.6 CRDi, Mercedes C 220 CDI W202, Opel Vectra C 1.9 CDTI, Renault Laguna II 1.9 DCI, Volvo V70 D5, BMW 320d E46.

Электромагнитные форсунки Delphi.

По сравнению с Бош форсунки Делфи значительно более чувствительны к качеству топлива. Они немного дороже в ремонте – около 150-200 долларов за штуку – из-за необходимости кодирования с новым наконечником. Средний срок службы 150 000 км. Стоимость новой форсунки – около 250 долларов.

Пример применения:

Dacia Logan 1.5 DCI, Ford Focus 1.8 TDCi, Renault Megane II 1.5 DCI Nissan Almera 1.5 DCI, Hyundai Santa Fe 2.2 CRDi, Kia Carnival 2.9 CRDi, Ford Mondeo 2.0 TDCi III.

Электромагнитные форсунки Denso.

Электромагнитные форсунки Denso считаются наиболее качественными. До недавнего времени ощущалась нехватка запасных частей, но в настоящее время большинство из них можно восстановить. Стоимость ремонта около 150-250 долларов за единицу. Цена новой форсунки – около 450 долларов.

Пример применения:

Mazda 6 2.0 CD, Nissan Pathfinder 2.5 DCI, Opel Corsa 1.7 CDTI, Mitsubishi Pajero 3.2 DI-D II, Toyota Avensis 2.0 D-4D.

Пьезоэлектрические форсунки Continental (Siemens).

Раньше предлагались под именем Сименс, а теперь Континенталь. Они долговечны, но еще до недавнего времени считались неремонтопригодными. Сегодня появляются запасные части, и некоторые мастерские берутся за ремонт. Ресурс форсунок более 200 000 км. Стоимость новой форсунки около 350 долларов.

Пример применения:

Citroen C5 2.0 HDi II, Mercedes C220 CDI W204, Volvo V50 D4, Peugeot 207 1.4 HDi.

Пьезоэлектрические форсунки Bosch.

Встречаются во многих современных автомобилях и конструктивно очень похожи на форсунки Continental. Имеют они и схожий ресурс – более 200 000 км. К сожалению, они неремонтопригодные. Новые стоят около 300 долларов.

Пример применения:

Audi A6 3.0 TDI, BMW 320d E90, Nissan Qashqai 2.0 DCI, Skoda Octavia III 2.0 TDI.

Пьезоэлектрические форсунки Denso.

Они достаточно надежные, но не разборные и поэтому ремонту не подлежат. Применяются в небольшом количестве автомобилей. Чаще всего их можно встретить в Lexus и новых моделях Toyota. Стоимость новой форсунки около 500 долларов.

Пример применения:

Lexus IS 2.2D, Toyota RAV-4 IV 2.2 D-4D.

Пьезоэлектрические форсунки – Delphi.

На рынке представлены ограничено. Дебютировали с Mercedes E250 CDI BlueEFFICIENCY в 2009 году, и сразу же начали вызывать проблемы. Позже конструкция форсунок была изменена.

Пример применения:

Mercedes E 250 CDI Bluefficiency.

Неисправности системы впрыска Common Rail.

Как правило, система впрыска Common Rail в состоянии продержаться без каких-либо проблем более 200 000 км. Но все зависит не только от конструкции, но и условий эксплуатации. Наименее надежны и наиболее чувствительны к качеству топлива форсунки фирмы Делфи. Первые проблемы порой появляются уже при 140 000 км. Наиболее выносливой является продукция компании Денсо. Пьезоэлектрические форсунки Бош и Континентал (Сименс), как правило, выдерживают более 200 000 км. Столько же служат и электромагнитные форсунки Бош.

Характерные симптомы неисправностей системы впрыска Common Rail:

– затрудненный запуск;

– черный дым;

– неравномерная работа двигателя;

– увеличение расхода топлива;

– падение мощности;

– перегрев двигателя.

Тем не менее, сбои в работе системы Common Rail не всегда являются результатом повреждения форсунок. Дефект мог настигнуть насос высокого давления, регулятор давления топлива и другие датчики. В любом случае параметры работы системы впрыска дают практически точный ответ на вопрос о состоянии форсунок.

Что не сделать в гараже.

«Обследовать» систему можно с помощью специального диагностического компьютера  по параметрам давления и так называемой «коррекции форсунок». Еще один простой способ – определение величины перелива. Так же возможно снятие форсунок для осмотра или проверки на стенде. К сожалении, в некоторых случаях изъять форсунку невозможно – прикипает.

Как ремонтируют.

Электромагнитные форсунки.

Технические возможности позволяют восстановить все электромагнитные форсунки (Bosch, Delphi, Denso). Ограничения может наложить доступность запасных частей: клапаны, наконечники, катушки, корпуса и т.д.). В случае с Бош никаких проблем нет. Немного хуже с компонентами для Делфи. А для Денсо оригинальных компонентов просто не существует. Есть только небольшая доля неофициальных заменителей. Стоимость восстановительного ремонта зависит от количества заменяемых элементов и производителя форсунок. Для Bosch ориентировочно сумма составит от 50 до 150 долларов за штуку, а для Delphi и Denso – до 200-250 долларов.

Пьезоэлектрические форсунки.

Полноценное восстановление пьезоэлектрических форсунок Bosch, Delphi и Denso не возможно. Все, что допустимо – это снять наконечник форсунки, промыть его в ультразвуковом аппарате и проверить работу форсунки на стенде.

Чуть лучше ситуация с некоторыми форсунками Continental (Siemens). Для отдельных форсунок существуют запасные части. Стоимость восстановления – около 150 долларов.

Ремонт форсунок.

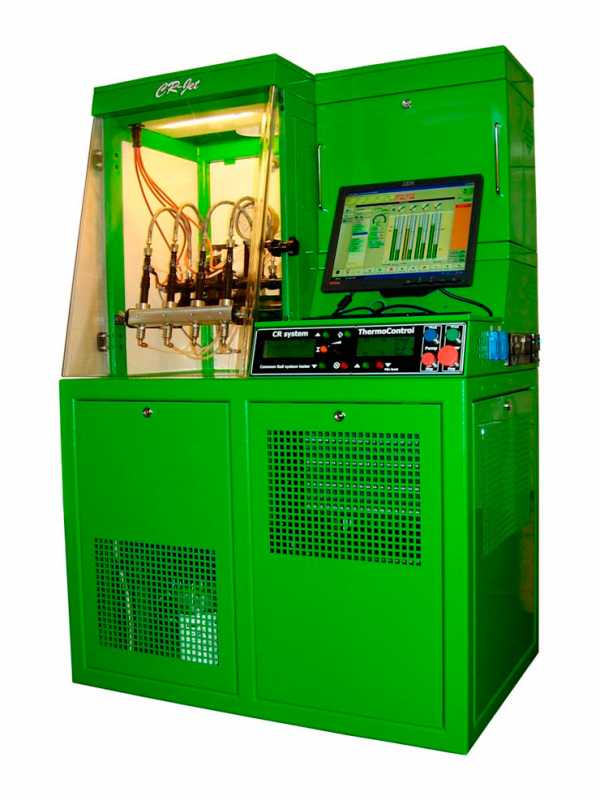

Разборкой и ремонтом форсунок должны заниматься только специалисты профильных сервисов. Уже сама разборка форсунки требует особого инструмента. Кроме того, до и после разбора необходимо проверить работу форсунки на специальном стенде.

Ход работ:

– проверка форсунки на стенде;

– демонтаж и промывка элементов;

– дефектовка и замена необходимых деталей;

– регулировка и сборка форсунки;

– измерение параметров после сборки;

– присвоение индивидуального кода, учитывающего характеристики конкретного экземпляра (для некоторых форсунок).

Только после процесса регенерации и устранения сопутствующих неисправностей (например, осадок в баке или стружка от насоса в системе), форсунки могут быть установлены назад на свое место. Попутно обязательно должен быть заменен топливный фильтр и медные шайбы под форсунками.
