Принципы работы и регулировки карбюратора ГАЗ-53

В любом автомобиле каждая деталь имеет важное значение и выполняет предназначенную ей роль. Такие функции есть и карбюратора. Являясь прибором для дозировки топлива и приготовления горючей смеси, он подготавливает топливо в цилиндрах к более полному сгоранию. Вся подготовка обычно заключается в том, что жидкое топливо распыляется на мелкие капли и испаряется, перемешиваясь с воздухом.

В машинах марки ГАЗ-53 на двигателях ЗМЗ-53 установлены карбюратор К-126 и К-135. Если сравнивать такие же детали, которыми оснащались в свое время ЗИЛ-130 и Москвич-412, то можно увидеть, что они очень похожи. Разница здесь очевидна в габаритах и возможностях его регулировки. Именно это и определяет некоторые особенности, которые обладают карбюраторы для ГАЗ-53.

Виды карбюраторов К-126

Из чего же он состоит?

Каждый карбюратор имеет системы, которые помогают ему правильно функционировать в определенных условиях. Есть еще и дополнения, которые помогают им правильно функционировать (к их числу, например, относятся соленоиды, предназначенные для прекращения подачи топлива или гасители скачков давления). Не рекомендуется делать снятие таких узлов, ведь это окажет заметное влияние на работу двигателя.

Итак, любой карбюратор для ГАЗ-53 будет состоять из следующих деталей:

  • Поплавковая камера;
  • Воздушная заслонка;
  • Система холостого хода;
  • Ускорительный насос;
  • Переходная система;
  • Главная дозирующая система карбюратора;
  • Экономайзер.

Схема карбюратора К-126

Последовательности работы систем

Работа каждого из вышеперечисленных составляющих – это гарантия отличной производительности и самого карбюратора. Так, например, поплавковая система поддерживает постоянный уровень топлива в поплавковой камере. Воздушная заслонка позволяет заводиться холодному двигателю путем обогащения топливовоздушной смеси. Система холостого хода следит за тем, чтобы обеспечивалась подача двигателя, который необходим для работы двигателя на низких оборотах, когда дозирующая система еще не работает. А вот ускорительный насос создан, чтобы происходил впрыск дополнительного топлива для предотвращения остановки и перебоев в двигателе во время разгона автомобиля (обычно это происходит при резком открытии дроссельной заслонки).

Далее – дело за переходной системой. Она нужна для включения переходного режима между холостым ходом и работой главной дозирующей системы. А вот уже последняя как раз и формирует необходимый газовоздушный туман, то есть подачу топлива к двигателю во время движения автомобиля со средними скоростями.

И, наконец, при работе двигателя под нагрузкой необходима более богатая топливовоздушная смесь, чем в обычном режиме. Именно система экономайзера обеспечит подачу дополнительного топлива.

Особенности конструкции модели К-126

Карбюратор модели К-126 у ГАЗ-53 является двухкамерной деталью, у которого ниспадающий поток горючей смеси. У него также есть экономайзер с механическим приводом и ускорительным насосом.

Его корпус состоит из верхней, средней и нижней части, каждая из которых соединяется винтами, а уже топливо будет поступать в поплавковую камеру через сетчатый фильтр. В качестве пускового устройства карбюратор К-126 имеет воздушную заслонку — у неё есть воздушный клапан, который призван предотвращать образование обогащенной смеси в тот момент, когда запускается двигатель. А у каждой из двух камер существует собственная автономная система холостого хода.

Размер карбюратора ГАЗ-53

Как можно проверить уровень топлива?

Самое главное условие стабильной работы поплавка карбюратора — его свободное перемещение на оси и одновременно с этим важна герметичность корпуса. Следует обратить внимание, что игла клапана должна двигаться абсолютно свободно, без всяческих заеданий. А в тех случаях, когда они происходят, проблема оказывается в нарушении целостности корпуса поплавка — в этом случае регулировка уровня топлива в поплавковой камере будет практически невозможна.

Как проверить герметичность поплавка? Сделать это можно, открыв карбюратор, вытащив поплавок и погрузив его в горячую воду. Если на поверхности появились пузырьки воздуха, что будет указывать на повреждения. Чтобы устранить неисправность, в этом месте делают прокол и просто удаляют остатки воды и топлива из поплавка. После этого остается лишь просушить и запаять отверстие. Подобная регулировка работы поплавка невозможна без учета его веса, которые не должен превышать 14 г (если получилось больше, нужно удалить излишки припоя).

Регулировка уровня топлива в камере производится когда автомобиль ГАЗ-53 стоит на ровной горизонтальной площадке. В этом случае следует проверять его на двигателе, стоящем на холостых оборотах — в идеале он будет находиться не более, чем в 20,5 мм от нижней кромки разъема у поплавковой камеры. Если это расстояние не соблюдено, то необходимо просто скорректировать положение поплавка (снять верхнюю часть у карбюратора и подогнуть сам язычок кронштейна у поплавка в нужную сторону). Такая регулировка должна проводиться очень осторожно, иначе есть риск повредить уплотнительную шайбу.

Как регулировать холостой ход на К-126?

Эту процедуру следует проводить при двигателе, который прогрет до температуры 80 градусов Цельсия. Именно в этом случае карбюратор покажет оптимальные результаты. Перед тем как будет проведена подобная регулировка, следует обратить внимание на то, чтобы все детали системы зажигания находились в исправном состоянии, а зазоры обязательно соответствовали вышеприведенным требованиям.

Впервую очередь, заворачиваем до отказа винт регулировки смеси и выворачиваем его на 2,5 или 3 оборота. После этого нужно запустить двигатель и установить посредством упорного винта среднюю частоту вращения примерно до 600 оборотов в минуту.

Если регулировка карбюратора-126 была произведена правильно, то двигатель не будет глохнуть даже при резком открытии заслонки карбюратора — наоборот, он начнет набирать максимальные обороты.

Схема верхней части карбюратора ГАЗ-53

Отличия модели К-135

Карбюратор К-135 для ГАЗ-53- это эмульсионная двухкамерная модель также с падающим потоком и возможностью одновременного открытия дроссельных заслонок. Карбюратор этого типа имеет поплавковую камеру, которая аналогично предыдущей рассмотренной модели у него балансированная.

Чем же будет отличаться этот тип карбюратора от К-126? Это более усовершенствованная модель и отличаться она будет своими регулировочными параметрами. Также этот карбюратор устанавливается с одновременным введением на двигателе головок цилиндров винтовых впускных каналов.

Следует предупредить, что без изменения этих параметров использование такого типа карбюратора на двигателях с уже головками цилиндров более ранее выпуска просто недопустимо.

Принципы работы у систем К-135

Основные системы у карбюратора К-135 будут работать по принципу пневматического торможения бензина (воздушного). А вот его экономайзер будет работать уже без торможения. Система же холостого хода и главная дозирующая есть в каждой камере.

Управление на ГАЗ-53 будет осуществляться с педалью на полу кабины и системой тяги рычагов привода. Как вспомогательные элементы есть тяга ручного управления для дроссельных заслонок и такая же для воздушной заслонки.

Схема нижней части карбюратора ГАЗ-53

Немного о регулировке К-135

Регулировка К-135 на ГАЗ-53 при моменте включения экономайзера производится обязательно при снятых крышках и прокладке поплавковой камеры. Нажатием пальца планка будет устанавливаться таким образом, чтобы между ней и поплавковой камерой расстояние было не менее 14,8 и не более 15,2 мм.

Также при регулировке нужно обязательно отжать регулировочную гайку, чтобы между ней и поплавковой камерой был зазор в пределах 2,8 — 3,2 мм

Какие еще важные моменты имеет регулировка модели карбюратор К-135 для машины ГАЗ-53? Обязательно нужно следить за тем, чтобы дроссельные и воздушная заслонки свободно поворачивались и прикрывали собственные каналы без всяких заеданий. Зазоры допустимы и здесь, но не более 0,06 мм для дроссельных и 0,2 мм для воздушных заслонок. Соответствие обязательно нужно проверить щупами.

Следует обратить внимание и на работу ускорительного насоса. Его регулировка подразумевает замер производительности, которая должна быть не менее, чем 12 см3 на 10 полных ходов поршня. Сам же насос должен работать без заеданий. Важна и его чувствительность, которая подразумевает, что подача топлива должна идти одновременно с тем, как начинают работать дроссельные заслонки. Здесь разрешено запаздывание не больше, чем на 5°. Если запаздывание гораздо больше, что речь идет об износе — в этом случае подберите новый поршень к колодцу ускорительного насоса или замените резиновую манжету поршня.

А если производительность при проверке получилась гораздо меньшей величины? Значит, неплотно сидят клапаны или же просто засорился распылитель. Проблему в этом случае можно решить обычной продувкой или протиркой этих деталей.

При соблюдении всех вышеуказанных рекомендаций карбюратор будет работать как швейцарские часы.

autodont.ru

Регулировка карбюратора газ 53 своими руками


 Карбюратор, как и любое другое устройство в автомобиле, подвержен поломкам и может нарушить свою работу. В худших случаях двигатель из-за них может и не запускаться, в связи с чем может потребоваться настройка, или даже ремонт устройства.



Регулировка карбюратора газ 53 мало чем отличается от работы с карбюратором К-135, однако «родной» моделью для этого автомобиля является К-126Б.

Регулировка карбюратора газ 53 своими руками

Процесс регулировки

  • Прежде, чем начать работу с некорректно работающим карбюратором нужно его разобрать. Демонтаж следует начать со снятия воздушного фильтра, после чего можно отключить приводы дроссельной и воздушной заслонки, а затем убрать топливный шланг. Карбюратор находится на фланце впускного трубопровода в стандартном двигателе, устанавливаемом в газ 53.
  • После этого все элементы устройства следует очистить при помощи бензина, а затем приступить собственно к регулировке.
  • В нижней части устройства можно найти деталь, по форме напоминающую гриб. Именно так выглядит центробежно-вакуумный ограничитель оборотов. Данный регулятор позволяет настроить максимально возможное количество оборотов коленвала. Если этот показатель будет превышен, детали двигателя будут быстро изнашиваться, а количество потребляемого топлива увеличится.
  • Осуществить регулировку карбюратора газ 53 можно, сократив проходное сечение жиклеров, однако этого недостаточно. В результате этого действия уменьшится количество потребляемого топлива, однако подача воздуха останется на прежнем уровне, что приведет к нестабильной работе всей двигательной системы в целом.
  • В некоторых случаях более практичной мерой будет увеличение проходного сечения жиклеров, что позволит нивелировать эффект обеднения, которым «грешат» практически все карбюраторы, выпущенные в 21 веке.
  • В большинстве случаев карбюраторы регулируются с учетом средней температуры, при которой двигатель будет полностью прогреваться, однако в случае, если ожидается использование автомобиля в жестких температурных условиях, настройки следует сместить в сторону обогащения. Кроме того в подобных условиях двигатель нельзя запускать без термостата, а в подкапотном пространстве должна иметься дополнительная теплоизоляция.

В общем, при настройке карбюратора следует исходить из тех условий, в которых двигатель будет эксплуатироваться. Нельзя, чтобы жиклеры не соответствовали марке карбюратора, воздушная заслонка должна быть полностью открыта, а герметичность всей двигательной системы должна быть соблюдена, только так можно будет добиться идеальной работы двигателя в заданных условиях.



autochauffeur.ru

Как правильно отрегулировать карбюратор на газ 53 видео

Карбюратор К 135 – негерметичность привалочных плоскостей. | Автор топика: Egmon

По ГАЗоновским карбюраторам литература есть, и очень даже неплохая.

Отличная брошюра под авторством Н.Н.Тихомирова – ссылка http://yandex.ru/clck/redir/AiuY0DBWFJ4ePaEse6rgeAjgs..
Дошли руки до карба, одновременно с его ревизией решил поделиться личным опытом.
Изначально ГАЗончик я купил практически убитый, но и цена была соответствующая. В частности пришлось повозиться и с карбом. По логике вещей разобрал, промыл, прочистил каналы. Жиклеры и все прокладки и уплотнения поменял на новые, пр-ва ПЕКАР. Проверил и откорректировал настройки. Ставлю на машину – как не было устойчивых холостых, так и нет.
Звал спецов, еще раз перебирал – эффекта 0…, хотя все собрано и отрегулировано правильно. Потом уже сам рукой обнаружил что подсасывает между частями карба, конкретно между нижней и соседней (средней) частью. В тот раз карб я сменил, правда тоже на БУ. Там плоскости были получше, так же его отревизировал – все заработало отлично. После отработал на ГАЗОНЕ 3 года, при убитой поршневой расход у пустого был всегда(! ) меньше 20-ки, гдето 17-18литров.
На примере сохраненного карба и хочу поделиться опытом.

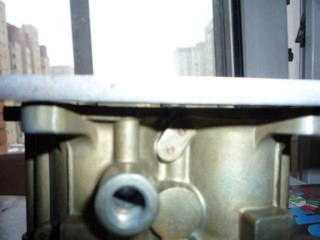

Привалочную плоскость проверяю лекальным уголком, он очень точный, как по плоскости, так и по сторонам.

Mikhail (Darcie) Уголок прикладываю к привалочной плоскости для оценки нелинейности и неплоскостности. Как видно из фото присутствует внушительная щель – около2 мм. Причина – вытянутые крепежные “уши”. Почему это бывает чуть попозже.

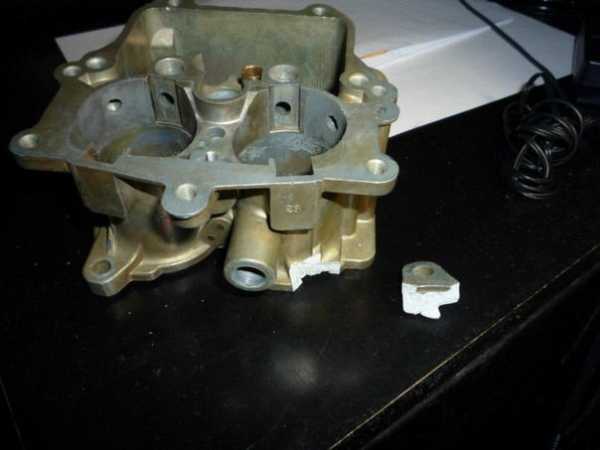

Mikhail (Darcie) Если “ухо” вытянуто не слишком сильно – его можно поправить ударом молотка через деревянную проставку. В данном случае деформация была слишком велика и попытка выправить не удалась (((.
Шлифовка в таком случае тоже не очень целесобразна – процесс будет слишком долгим, да и снятый металл слабит крепежный прилив – “ухо”. Диагноз – в цветмет…

P.S. Кстати в инете нашел рекомендацию греть корпус карба техническим феном, мне уж теперь поздно… Вот ссылка – http://www.niva-faq.msk.ru/tehnika/dvigatel/karb/prit..

Mikhail (Darcie) Все дальнейшее повествование уже на примере другого карба, купленного заодно с “пауком” со списанной машины.
Среднюю часть карба при необходимости можно прошлифовать с обоих сторон. Для этого нужно извлечь большие диффузоры, т.к. они выступают за привалочную плоскость.

Mikhail (Darcie) Для шлифовки я использую наждачный круг подходящего диаметра, средней зернистости.

Mikhail (Darcie) Процесс шлифовки достаточно прост, я бы сказал первобытный – трешь себе деталь круговыми движениями и время от времени поворачиваешь ее. Если под деталью чувствуются отделившиеся зерна абразива – чистишь круг. То же и при засаливании (налипании металла карба). Я круг время от времени мою водой с чистящим средством (Шуманит, Великан).

Наверное так работали наши далекие предки – неандертальцы…

Mikhail (Darcie) По мере шлифовки проверяешь плоскостность, остаются темные места – трешь дальше.

Mikhail (Darcie) С нижней плоскостью дела чуть похуже. Полноценно шлифовать мешает выступ клапана. Пришлось сшлифовывать только там где можно. Деформация происходит на стороне противоположной поплавковой камере (в части крепежных отверстий со стороны поплавковой камеры конструкция очень жесткая и не подвержена “уводу”).
При достаточном терпении мне удалось привести эту плоскость в порядок, правда получился общий скос плоскости от поплавковой камеры к кронштейнам, но это не существенно. Важно! – по мере притирки проверять на “пропеллер”.

Mikhail (Darcie) Аналогично шлифуются поверхности у нижней части карба, конечно если при проверке обнаруживается неплоскостность. Там, при снятии деталей выступающих за плоскость, при шлифовке проблем нет вообще.
Привалочные поверхности верхней части и крышки карба я не шлифовал. Дело в том, что в верхней части карба разрежение невелико и подсос может быть в случае ну уж очень большого зазора. Кроме того, даже если и будет небольшой подсос, единственное чем он вреден – попадание загрязнений, содержащихся в воздухе. Смесеобразование происходит в районе диффузоров и нижней части карба, подсос воздуха в этих областях приводит к обеднению смеси с вытекающими последствиями – неустойчивость холостых (зачастую отсутствие), вялый разгон и т.д..
На верхней части и крышки карба есть уплотняющие ребра, смысл которых состоит в дополнительном уплотнении при их затягивании (лабиринт). При шлифовке их неизбежно сотрешь. Лично я сам не встречался с уводом плоскости верхней части карба и его крышки.

Mikhail (Darcie) продолжение будет.

Valery (Kirsten) Михаил, Здравствуйте. Скажите а какие неприятности может доставить деформация привалочных плоскостей? На расход может повлиять?

Mikhail (Darcie) Валерий, приветствую. Подсос воздуха – как следствие бедная смесь, однородность смеси нарушится, поступление пыли в цилиндры. Расход напрямую навряд ли принципиально вырастет, а мощность уменьшится.

Valery (Kirsten) Михаил, Спасибо большое!

Marat (Boseda) Подскажите пожалуйста причину попадания топлива в винты качества карб к135.Откручиваю винты они мокрые от бензина.

Aleksandr (Nicolaas) Михаил,

Mikhail (Darcie) Марат, перелив из-за повышенного уровня (регулировки подгибом “язычка” иди плохая (задубела) манжета на игле клапана. (мое мнение)

Tags: Как правильно отрегулировать карбюратор на газ 53 видео

Наиль Порошин расскажет и еще раз покажет, что процесс поиска “горочки” на ХХ применим для любых карбюраторо…

Как правильно отрегулировать зажигание ГАЗ 53 Артур | Автор топика: Денис

Заменил шестерню ГРМ и всё равно не работает, может кто сталкивался, как решить?

Константин Посмотрите здесь, не раз помогало.

Катя Что конкретно не работает-то? Трамблер, катушка… Зазор какой? Кондер в порядке?

uvlechenie.info

Ремонт и регулировка карбюратора

Ремонт и регулировка карбюратора марки К-135 грузовика Газ-3307.





   Здравствуйте Уважаемые друзья! Сегодня мы с Вами поговорим о карбюраторе к-135 который, устанавливается на грузовиках Газ, с бензиновым двигателем ЗмЗ-511 и модификации. Карбюратор – как показывает практика, чрезвычайно важная часть всей топливной системы в двигателях, которые используют бензин, в качестве топлива. Именно карбюратор создает топливную смесь, попадающую непосредственно в камеры сгорания.

















Поэтому, если карбюратор не подвергался правильной регулировке, попадающая в двигатель топливная смесь нанесет ему значительный ущерб и приведет к перерасходу топлива. Современные устройства, например инжекторы, могут автоматически регулировать качество подаваемого топлива, однако регулировка карбюратора ГАЗ 3307 по-прежнему остается актуальной темой, для большинства людей.

На грузовиках марке Газ устанавливаются карбюраторы марки К-135. Все карбюраторы времен создания К-135 создавались по единой системе. Карбюратор состоит из двух камер и подведенных к ним дроссельных заслонок, по одному на камеру. Камеры дополняются винтами, проворачивая их можно настраивать качество образуемой в карбюраторе топливной смеси. В карбюраторах топливная смесь подается таким образом, чтобы двигатель не подвергался заливке бензином, а запустить его в сложных условиях, таких как холодное время, было проще, например система ускорителя.

Регулировка карбюратора ГАЗ 3307 марки К-135, процесс относительно несложный, однако приступать к ней можно только в том случае, если у Вас есть хотя бы базовое понимание конструкции и принципов настройки карбюратора. К примеру, нет смысла ограничивать подачу топлива в карбюратор, не опуская уровень подачи воздуха. Да вообще не нужно ограничивать подачу топлива и воздуха, так-как не к чему хорошему, как показывает практика, это не приводит. Какую то сумму денег, может быть, Вы сэкономите, но это приведет к преждевременному износу двигателя, в результате дорогостоящий ремонт, так что не нужно не чего ограничивать, завод изготовитель установил норму, пусть все так и остается.

 Регулировка карбюратора.

Приступим к чистке и регулировке карбюратора К-135. Повторяю, если у Вас нет, хотя бы базового понимания конструкции и принципов настройки карбюратора, лучше не лезьте, ну а если уверены, что справитесь, то продолжим. Хотя если будите выполнять совете, то я думаю все у Вас получится.

Прежде всего конечно нужно карбюратор снять и полностью разобрать. При разборке грязь легко занести внутрь карбюратора или нарушить приработавшиеся соединения или уплотнения. Наружная мойка производится кисточкой с помощью любой жидкости, растворяющей маслянистые отложения. Это может быть бензин, керосин, дизельное топливо, их аналоги или специальные промывочные жидкости, растворяемые водой. После мойки можно обдуть карбюратор воздухом, или просто слегка промакнуть чистой тканью, чтобы подсушить поверхность. Необходимость в данной операции невелика, и проводить мойку только ради блеска, на поверхностях, не обязательно. Для промывки внутренних полостей карбюратора потребуется, как минимум снять крышку поплавковой камеры.

Снятие крышки поплавковой камеры, надо начинать с отсоединения тяги привода экономайзера и ускорительного насоса. Для этого нужно, расшплинтовать и вынуть из отверстия в рычаге верхний конец тяги 2 (см. рис. 1). Затем следует отвернуть семь винтов, крепления крышки поплавковой камеры, и снять крышку, не повредив при этом прокладку. Для того, чтобы крышка снялась легче, прижмите пальцем рычаг привода воздушной заслонки. Отведите крышку в сторону и только после этого переверните над столом, чтобы выпали семь винтов. Оцените качество прокладки. На ней должен прослеживается четкий отпечаток корпуса. Не в коем случае, не кладите крышку карбюратора на стол поплавком вниз!



 Рис.1

1 – рычаг дроссельной заслонки; 2 – тяга; 3 – регулировочная планка; 4 – рычаг привода ускорительного насоса; 5 – рычаг привода воздушной заслонки; 6-ось воздушной заслонки.

Очистка поплавковой камеры проводится с целью удаления осадка, который образуется на ее дне. При снятой крышке надо вынуть планку с поршнем ускорительного насоса и приводом экономайзера и снять пружину с направляющей.





Далее очистите поплавковую камеру от осадка и промойте бензином. Скоблить грязь, которая уже въелась и прилипла к стенкам лучше не стоит, она опасности не представляет. Вероятность засорения каналов или жиклеров, при неправильной чистке, на много больше, чем при обычной эксплуатации.

Источником мусора в поплавковой камере является, конечно же сам бензин. Причина занесения мусора с бензином, это засоренные фильтров для очистки топлива. Проверьте состояние всех фильтров, при необходимости замените и прочистите. Кроме фильтра тонкой очистки, который устанавливается на двигателе и имеет внутри сетчатый или бумажный  фильтрующий элемент, имеется еще один на самом карбюраторе. Он размещен, под пробкой, около штуцера подвода бензина на крышке карбюратора. Еще один, фильтр отстойник, стоит возле бензобака и крепится к раме, его тоже нужно промыть и прочистить.

После того как закончили с чисткой, нужно будет снять все жиклеры. Жиклеры лучше старайтесь не путать, так то вместо одного жиклера Вы не сможете закрутить другой, но все таки ставьте туда откуда и сняли.



  1. Главные топливные жиклеры.
  2. Главные воздушные жиклеры, под ними в колодцах есть эмульсионные трубки.
  3. Клапан эконостата.
  4. Топливные жиклеры холостого хода.
  5. Воздушные жиклеры холостого хода. Выкручиваются наощупь шлицевой отверткой после того, как будут извлечены топливные.

Самое главное: после того как снимите все жиклеры, не забудьте достать игольчатый клапан который стоит в канале ускорительного насоса, а то есть большая вероятность его потерять. (Некоторые даже не знают о его существование). Для этого аккуратно переверните карбюратор над столом и клапан сам выпадет. Он сделан из того же материала что и жиклеры, то есть латунь. На фото, с комментарием, все видно где он установлен.







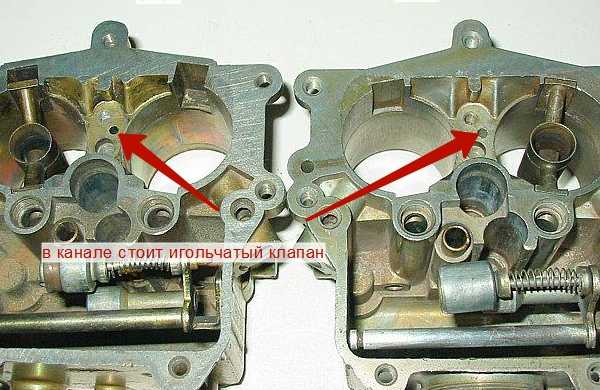

После снятия жиклеров нужно промыть все каналы. Для этого есть специальные баллончики с жидкостью для промывки карбюратора. В автозапчастях  продаются, так что не составит труда купить. Нужно этим баллончиком брызгнуть жидкость во все каналы карбюратора и оставить на некоторое время (инструкция на баллончике есть). Через некоторое время нужно продуть, сжатым воздухом, все каналы карбюратора. Нужно продувать аккуратно что бы остатки жидкости не попали в глаза. После продувки все нужно вытереть сухой тряпкой и просушить. Также не забудьте прочистить и продуть все жиклеры. Только не в коем случае не прочищайте жиклеры металлической проволокой.

Еще проверьте состояния ускорительного насоса, обратите внимание на резиновою манжету на поршне и установки поршня в корпусе. Манжета должна, во-первых, герметизировать полость нагнетания и, во-вторых, легко перемещаться по стенкам. Для этого на ее рабочей кромке не должно быть крупных рисок (складок) и она не должна разбухать в бензине. В противном случае трение о стенки может стать таким затрудненным, что поршень может совсем не двигаться. Когда Вы нажимаете на педаль, то через тягу воздействуете на планку, несущую поршень, планка перемещается вниз, сжимая пружину, а поршень останется на месте. И впрыска топлива не произойдет.







Теперь все нужно собрать в обратном порядке. После сборки нужно будет правильно выставить уровень топлива, в поплавковой камере. В карбюраторах старого образца, удобно есть окошко, выставляете ровно половину окошка и все. Уровень регулируется подгибанием или отгибанием специального усика поплавка. А вот в карбюраторах нового образца окошка нет, придется воспользоваться кое каким инструментом. (см. рис.2.) И еще раз хочу сказать не в коем случае не старайтесь сэкономить убавив уровень топлива в поплавковой камере, не к чему хорошему это не приведет. А вот дорогостоящий ремонт будет неизбежен.

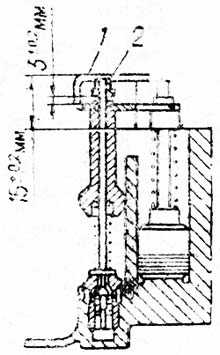

Рис. 2. Схема проверки уровня топлива в поплавковой камере:

1 – штуцер; 2 – резиновая трубка; 3 – стеклянная трубка.

 Регулировка холостого хода.

Минимальные обороты двигателя, при которых он работает наиболее устойчиво, регулируют при помощи винта, меняющего состав горючей смеси, а так же упорного винта, ограничивающего крайнее положение заслонки.(см.рис.3.) Холостой ход регулируют на двигателе, прогретом до рабочей температуры (80° С). Кроме того, все детали системы зажигания должны быть в исправном состоянии, а зазоры отвечать паспортным данным.

Вначале необходимо завернуть до отказа два винта регулировки качества смеси, после чего вывернуть их на 2,5-3 оборота. Запустить двигатель и при помощи упорного винта установить среднюю частоту вращения коленчатого вала. После этого при помощи винтов качества необходимо довести частоту вращения до 600 об/минуту. Если карбюратор отрегулирован правильно, то при резком открытии заслонки двигатель не должен глохнуть, не должно быть не каких провалов и должен быстро набирать максимальные обороты.





Рис.3.

1- винт количества; 2- винты качества; 3- предохранительные колпачки.

На этом полагаю, можно заканчивать статью. Если вдруг, Вы что то не нашли, или у Вас просто нет времени на поиски, то я рекомендую ознакомиться со статьями в категорий “Ремонт ГАЗ“. Я уверен Вы найдете ответ на свой вопрос, а если же нет напишите в комментариях интересующий Вас вопрос я обязательно отвечу.

gaz3307.ru

Проверка основных параметров карбюратора К-135

Рубрика: Система питания

Для проверки основных параметров карбюратора К-135 требуется:

1. Проверить и при необходимости отрегулировать момент включения экономайзера.

Проверка момента включения экономайзера производится при снятых крышке и прокладке поплавковой камеры. Нажатием пальца планка 1 (см. рис. ниже) устанавливается так, чтобы расстояние между ней и плоскостью разъема карбюратора составляло 15 мм. +- 0,2 мм. При этом регулировочной гайкой 2 штока необходимо установить зазор 3 мм. +- 0,2 мм. между торцом гайки и планкой 1. После регулировки гайку 2 следует обжать.

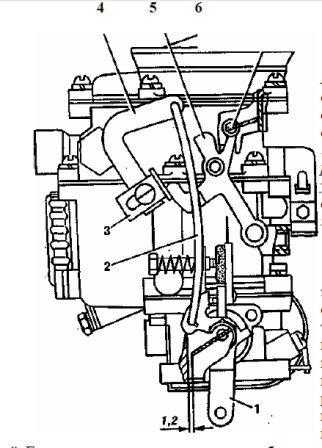

Проверка момента включения экономайзера

  1. планка привода
  2. гайка штока включения

2. Проверить герметичность клапана экономайзера на приборе для проверки пропускной способности жиклеров. Под напором столба воды 1000 мм. +- 2 мм. допускается пропуск не более четырех капель в минуту.

3. Проверить производительность ускорительного насоса. При темпе качания рычага привода дроссельных заслонок 20 в минуту производительность ускорительного насоса должна быть не менее 10 см3 за 10 ходов поршня.

Несоответствие насоса техническим требованиям свидетельствует о неплотности клапанов или засорении распылителей.

4. Проверить пропускную способность жиклеров на специальном приборе или замером калибрами. Пропускная способность жиклеров проверяется под напором столба воды высотой 1000 мм. +- 2 мм., при температуре 20 °C +- 1 °C.

Основные данные карбюратора К-135

Главный топливный жиклер, см3/мин – 310 +- 4.

Главный воздушный жиклер, см3/мин – 125 +- 2.

Топливный жиклер холостого хода, см3/мин – 90 +- 1,5.

Воздушный жиклер холостого хода, см3/мин – 600 +- 9.

Жиклеры диафрагменного механизма:

  • воздушный, см3/мин – 60 +- 1,5.
  • вакуумный, см3/мин – 250 +- 6.

Распылитель экономайзера, мм – ? 0,75 + 0,06.

Распылитель ускорительного насоса, мм – ? 0,6 + 0,045.

gaz5312.ru

Карбюратор К-135

Рубрика: Система питания

Карбюратор К-135 – двухкамерный, с падающим потоком смеси и балансированной поплавковой камерой. Каждая смесительная камера карбюратора действует независимо от другой. Правая камера карбюратора питает правый ряд цилиндров, а левая камера – левый ряд.

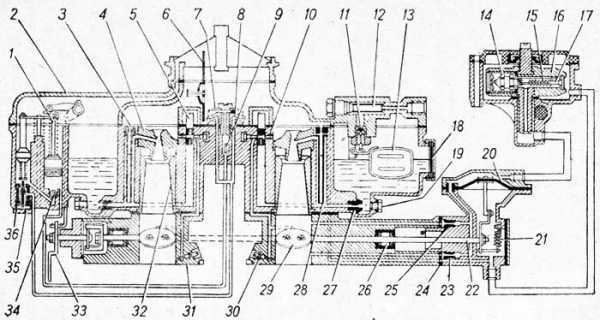

Схема карбюратора К-135 и датчика ограничителя частоты вращения

  1. ускорительный насос
  2. крышка поплавковой камеры
  3. воздушный жиклер главной системы
  4. малый диффузор
  5. бензиновый жиклер холостого хода
  6. воздушная заслонка
  7. распылитель ускорительного насоса
  8. калиброванный распылитель экономайзера
  9. нагнетательный клапан
  10. воздушный жиклер холостого хода
  11. клапан подачи топлива
  12. сетчатый фильтр
  13. поплавок
  14. клапан датчика
  15. пружина
  16. корпус ротора
  17. регулировочный винт
  18. смотровое окно
  19. пробка
  20. диафрагма
  21. пружина ограничителя
  22. ось дроссельных заслонок
  23. вакуумный жиклер
  24. прокладка
  25. воздушный жиклер
  26. подшипник
  27. главный жиклер
  28. эмульсионная трубка
  29. дроссельная заслонка
  30. регулировочный винт холостого хода
  31. корпус смесительных камер
  32. большой диффузор
  33. рычаг привода дроссельных заслонок
  34. обратный клапан
  35. корпус поплавковой камеры
  36. клапан экономайзера

Для обеспечения нормальной работы двигателя на всех режимах карбюратор имеет систему холостого хода, главную дозирующую систему, экономайзер, ускорительный насос, систему пуска холодного двигателя.

Система холостого хода, главная дозирующая система и экономайзер (кроме клапана) имеются в каждой камере карбюратора.

Ускорительный насос и система пуска холодного двигателя – общие на обе камеры карбюратора.

gaz5312.ru

Карбюратор газ 53

О карбюраторе К-135 (Обзор + О возможном вреде ацетона)
Видео может быть особенно интересно всем владельцам Автомобилей с карбюратором К-135. А для остальных, как…
Трилогия посылка Порошину, устройство к 135, клиент против
Что представляет из себя карбюратор К 135 и что с ним делать. Попутно о посылке Порошину и про недовольного…
Ремонт карбюратора К135 для ГАЗ 53.
Ремонт карбюратора пекар к135 для грузовика газ 53.
ГАЗ-66. Регулировка ХОЛОСТОГО ХОДА. V-образный двигатель.
Наиль Порошин расскажет и еще раз покажет, что процесс поиска “горочки” на ХХ применим для любых карбюраторо…
Экономичный карбюратор для грузовика К 135 с новым ЭМР
Логичное продолжение доработок карбюраторов с ЭМР от Светлова, теперь и для грузовых автомашин.
Измерение уровня топлива в карбюраторе К-126, К-135 на автомобиле ГАЗ-66 Шишига
Как измерить уровень топлива в поплавковой камере на карбюраторе К-135 если нет смотрового окошка? Выход…
Регулировка карбюраторов после ремонта у Светлова
Как необходимо отрегулировать карбюратор и что не стоит ожидать от Светлова.
краткий обзор К 126И для грузового авто ГАЗ
Карбюраторщики на Карте Мира – https://goo.gl/nHnuPa – рядом с Вами! – Приобрести у Наиля : https://vk.com/page-60937161_48816656 – Продукт…
Ограничитель оборотов К126Б (ГАЗ 53)
как работает этот девайс… и как его обмануть.
Простая но эффективная доработка карбюратора К126обзор ГАЗ – 53Карбюратор К135 ( ЛКЗ ) / ОБЗОР/
Карбюратор К135 двухкамерный, вертикальный, с параллельным открытием дроссельных заслонок, с падающим пото…
стрельба из карбюратораКарбюратор 126 И,переборка ,обзор.
мой блог на драйв 2 https://www.drive2.ru/b/479668820638695506/
Карбюратор К126БГ с смесителем ГБО для авто ГАЗ 3307 (Газ 53)
Карбюраторщики на Карте Мира – https://goo.gl/nHnuPa – рядом с Вами! – Приобрести у Наиля : https://vk.com/page-60937161_48816656 – Продукт…

avtoclubvideo.ru
