Редуктор цт 1450 – Редуктор ЦТ-1450 (цилиндрический трехступенчатый горизонтальный): продажа, цена в Минске. от “ООО АСТ АльтернативаСервисТорг”

Редуктор цилиндрический трехступенчатый горизонтальный ЦТ-1450



Назначение: Редуктор цилиндрический трехступенчатый горизонтальный
ЦТ-1450 является приводом металлургического оборудования. Редуктор оснащен  централизованной струйной проточной системой смазки для охлаждения зубчатых передач и подшипников. Подвод масла осуществляется через штуцер центральной трубы.  Смазка осуществляется по замкнутому контуру  с подводом на каждый подшипник отдельной трубкой с запорной (регулируемой) арматурой, внутри редуктора зубчатые передачи  смазываются через коллекторы , тихоходная зубчатая передача смазывается окунанием. Для контроля подачи масла служат индикаторы, установленные  в каждую точку смазки.

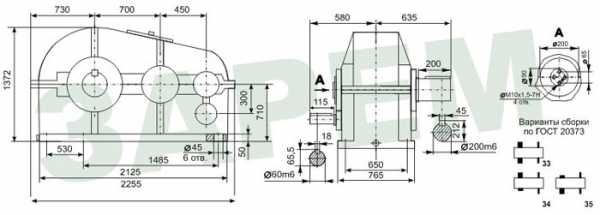

Габаритные и присоединительные размеры



Технические характеристики

Номинальное передаточное отношение, i

Номинальная частота вращения быстроходного  вала, об/мин

Номинальный крутящий момент на тихоходном валу (ПВ100%), Нxм

Масса, кг

227, 260, 290

1500

30800

3640



Пример условного обозначения при заказе: ЦТ-1450-290-35-У1 - редуктор цилиндрический трехступенчатый (ЦТ) с суммой межосевых расстояний 1450 мм, номинальным передаточным отношением 290, вариантом сборки 35, климатическим исполнением У и категорией размещения 1.

www.zarem.ru

3D Редуктор трехступенчатый ЦТ-1450 | Редукторы

втулка вала 3.SLDPRT

втулка для вала 1.SLDPRT

колесо 1.SLDPRT

колесо 2.SLDPRT

колесо 3.SLDPRT

кольцо.SLDPRT

Корпус редуктора.SLDPRT

крышечка вторая.SLDPRT

крышечка третья.SLDPRT

крышечка.SLDPRT

крышка подшипника 1 без отв.SLDPRT

крышка подшипника 1 с отв.SLDPRT

крышка подшипника 2.SLDPRT

крышка подшипника 3.SLDPRT

крышка подшипника 4.1..SLDPRT

крышка подшипника 4.SLDPRT

крышка редуктора.SLDPRT

Сборка редуктора.SLDASM

шестерня 1.SLDPRT

шпонка 1.SLDPRT

шпонка 2.SLDPRT

шпонка 3.SLDPRT

вал 4.SLDPRT

вал-шестерня 1.SLDPRT

вал-шестерня 2.SLDPRT

вал-шестерня 3.SLDPRT

втулка 4.SLDPRT

втулка вал 1 без отв.SLDPRT

втулка вал 1 с отв.SLDPRT

втулка вал 2.SLDPRT

втулка вал 3.SLDPRT

втулка вала 2.SLDPRT

vmasshtabe.ru

Редуктор цилиндрический трехступенчатый горизонтальный ЦТ2-1450



Назначение: Редуктор цилиндрический трехступенчатый горизонтальный ЦТ2-1450 с эвольвентными передачами является приводом металлургического оборудования.

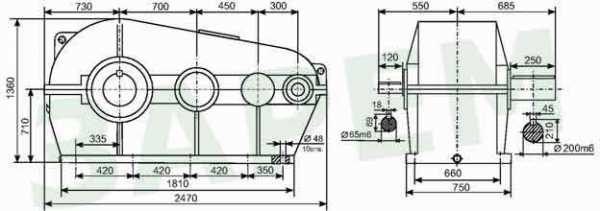

Габаритные и присоединительные размеры


Технические характеристики

Номинальное передаточное отношение

Номинальный крутящий момент
на тихоходном валу, Нx
м,  при длительной работе с постоянной нагрузкой

Номинальная частота
вращения быстроходного вала, об/мин

Масса, кг,
расчетная

53,3

45000

500

3920

44100

750

44200

1000

44500

1500



Пример условного обозначения при заказе:
ЦТ2-1450-53,3-12-У3 - редуктор цилиндрический трехступенчатый горизонтальный типа ЦТ2 с суммарным межосевым расстоянием ступеней 1450 мм, передаточным отношением 53,3, вариантом сборки 12, климатическим исполнением У и категорией размещения 3.

Варианты сборки по ГОСТ 20373

www.zarem.ru

Редуктор ЦТ изготовление, монтаж, установка

ООО «Цемек Минералс» успешно освоила современные малогабаритные редукторы с шлифованными цементованными зубчатыми парами. Весь перечень основного оборудования, разрабатываемый и изготавливаемый группой Компаний «Цемек» содержит в своем составе различные типы редукторов, в том числе и высокоскоростные турбо-редукторы (мультипликаторы), которые предназначены для увеличения частоты вращения агрегата (турбины, нагнетатели и др. оборудование).

При создании редукторов ЦТ учитываются, кроме частоты вращения и крутящего момента, требования к компоновке агрегата в целом, условиям эксплуатации, необходимой долговечности, стоимости изготовления, технологическим возможностям завода-изготовителя и др.

Обозначение

Межосевые расстояния, мм

Перед. число

Вес, тонн

Диам. вх./ вых. валов, dвх/dвых, мм

Крут. момент на тих. валу, т.с.м

Мощность, кВт

Част. вращ. быстр. вала, об/мин

ЦТ-1100

250х350х500

71

1,73

48/140

1,3

12

720

ЦТ-1100

200х450х450

96,93

2,09

40/110

1,24

14

1000

ЦТ-1350

250х550х550

95,56

3,28

45/140

1,927

22

1000

ЦТ-1440

280х450х710

42,8

5,3

55/190

3

40

740

ЦТ-1440

280х450х710

75,06

5,35

55/190

3

56

1500

ЦТ-1450

300х450х700

49,95

5,25

60/180

3,5

40

720

ЦТ-1450

300х450х700

53,33

4,56

55/190

2,83

40

735

ЦТ-1615

315х500х800

159,42

7,65

75/220

6

55

985

ЦТ-2030

400х630х1000

77

11,64

90/250

9

100

1470

ЦТ-2030

400х630х1000

61

11,8

90/250

9

71

720

ЦТ-1845

400х595х850

88,85

16,7

100/360

30

530

1450

ЦТ-2300

580х780х940

32,64

19,5

140/320

20

500

750

ЦТ-2400

600х800х100

120,5

30

90/320

38

250

730

ЦТ-2500

500х800х1200

113,4

20,15

80/280

18

125

970

ЦТ-2500

500х800х1200

97,68

20,25

90/280

18

110

720

ЦТ-2550

500х800х1250

90,837

20,15

90/280

15

118

1000

ЦТ-2550

500х800х1250

116,72

20,3

90/280

18

132

1180

ЦТ-2550

500х800х1250

84,15

20,2

90/280

15

118

1000

ЦТ-2550

500х800х1250

90,84

20,2

90/280

15

118

1000

ЦТ-2900

600х900х1400

71,36

49,9

100/350

27

320

985

ЦТ-2900

600х900х1400

65,32

49,9

100/350

27

320

985

ЦТ-3230

630х1000х1600

76

69,55

120/450

40

400

740

ЦТ-3950

900х1250х1800

55,11

80

180/480

86,46

1600

985


cemeq.ru

Редуктор цилиндрический трехступенчатый горизонтальный РЦТ-1450



Назначение: Редуктор цилиндрический трехступенчатый горизонтальный РЦТ-1450 является приводом металлургического оборудования.

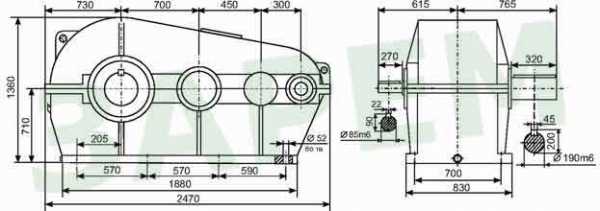

Габаритные и присоединительные размеры


Технические характеристики

Номинальное
передаточное
отношение

Номинальный крутящий момент
на тихоходном валу, Нxм, при длительной работе с постоянной нагрузкой

Номинальная частота
вращения быстроходного вала, об/мин

Масса, кг

90

45000

500

3920

44100

700

44200

1000

44500

1500



Пример условного обозначения при заказе:
РЦТ-1450-90-12-У3: редуктор цилиндрический трехступенчатый горизонтальный типа РЦТ с суммарным межосевым расстоянием ступеней 1450 мм, номинальным передаточным отношением 90, вариантом сборки 12, климатическим исполнением У и категорией размещения 3.

Варианты сборки по ГОСТ 20373

www.zarem.ru

Редуктор ЦТ-1450 (цилиндрический трехступенчатый горизонтальный)

Предлагаем Вашему вниманию

Редуктор ЦТ-1450 (цилиндрический трехступенчатый горизонтальный)



Наша компания может предложить Вам купить редукторы производства РОССИИ. Мы являемся первыми поставщиками редукторов в Республику Беларусь. Цены первого поставщика с 0 % наценкой.Редуктора в наличии на складе в Минске и под заказ до 10 дней.Доставка по всей Республике Беларусь. Ждем Ваших заказов. БОЛЬШОЙ ВЫБОР ВСЕХ ВИДОВ РЕДУКТОРОВ,ЦИЛИНДРИЧЕСКИЕ,ЧЕРВЯЧНЫЕ,МОТОР-РЕДУКТОРЫ,КРАНОВЫЕ РЕДУКТОРА,КОНИЧЕСКО-ЦИЛИНДРИЧЕСКИЕ,ПЛАНЕТАРНЫЕ И ДР. НА САЙТЕ

На все редуктора распространяется гарантия 12 месяцев.Запасные части.Сервисный центр



Редуктор ЦТ-1450 (цилиндрический трехступенчатый горизонтальный)

Назначение: Редуктор цилиндрический трехступенчатый горизонтальный
ЦТ-1450 является приводом металлургического оборудования. Редуктор оснащен  централизованной струйной проточной системой смазки для охлаждения зубчатых передач и подшипников. Подвод масла осуществляется через штуцер центральной трубы.  Смазка осуществляется по замкнутому контуру  с подводом на каждый подшипник отдельной трубкой с запорной (регулируемой) арматурой, внутри редуктора зубчатые передачи  смазываются через коллекторы , тихоходная зубчатая передача смазывается окунанием. Для контроля подачи масла служат индикаторы, установленные  в каждую точку смазки.



Габаритные и присоединительные размеры

Технические характеристики

Номинальное передаточное отношение, i

Номинальная частота вращения быстроходного  вала, об/мин

Номинальный крутящий момент на тихоходном валу (ПВ100%), Нxм

Масса, кг

227, 260, 290

1500

30800

3640



Пример условного обозначения при заказе: ЦТ-1450-290-35-У1 — редуктор цилиндрический трехступенчатый (ЦТ) с суммой межосевых расстояний 1450 мм, номинальным передаточным отношением 290, вариантом сборки 35, климатическим исполнением У и категорией размещения 1.

minsk.deal.by

Редуктор цилиндрический трехступенчатый горизонтальный ЦТ2-1450

 Назначение: Редуктор цилиндрический трехступенчатый горизонтальный ЦТ2-1450 с эвольвентными передачами является приводом металлургического оборудования.

Габаритные и присоединительные размеры


Технические характеристики



Номинальное передаточное отношение

Номинальный крутящий момент
на тихоходном валу, Нx
м,  при длительной работе с постоянной нагрузкой

Номинальная частота
вращения быстроходного вала, об/мин

Масса, кг,
расчетная

53,3

45000

500

3920

44100

750

44200

1000

44500

1500



Пример условного обозначения при заказе:
ЦТ2-1450-53,3-12-У3 - редуктор цилиндрический трехступенчатый горизонтальный типа ЦТ2 с суммарным межосевым расстоянием ступеней 1450 мм, передаточным отношением 53,3, вариантом сборки 12, климатическим исполнением У и категорией размещения 3.

Варианты сборки по ГОСТ 20373

technoexservice.by
