Размеры кунга зил 131 – Военный ЗиЛ-131, Расход Топлива и Технические Характеристики Автомобиля, Обзор Кабины, КПП и Двигателя, Устройство, Размеры и Вес

Технические характеристики ЗИЛ (ZIL) 131 кунг 2 дв. фургон 5МКПП

Начало производства: неизвестно
Окончание производства: в производстве
Кузов: 2 дв. фургон
Тип двигателя: V8
Марка топлива: бензин
Объем двигателя, куб. см.: 6000
Объем двигателя, л.: 6.0
Клапанов на цилиндр:
Мощность, л.с.: 150
Достигается при об. в мин.:
Крутящий момент, Нм/об. в мин.:
Максимальная скорость, км/ч: 80
Время разгона до 100 км/ч, сек.:
Расход топлива (смешанный цикл), л. на 100 км.:
Расход топлива (в городе), л. на 100 км.:
Расход топлива (за городом), л. на 100 км.:
Компоновка двигателя:
Система питания:
Система газораспределения:
Диaметр цилиндра, мм:
Ход поршня, мм:
Выхлоп CO2, г/км:
Коэффициент сжатия:
Тип привода:
Коробка передач: МКПП
Количество ступеней: 5
Передняя подвеска:
Задняя подвеска:
Передние тормоза:
Задние тормоза:
Длина, мм: 7040
Ширина, мм: 2500
Высота, мм: 2975
Колесная база, мм:
Колея колес спереди, мм:
Колея колес сзади, мм:
Количество мест:
Размер шин:
Снаряженная масса, кг:
Допустимая масса, кг:
Объем багажника, л:
Объем топливного бака, л:
Диаметр разворота, м:
Гарантия от коррозии, лет:

driveboom.ru

Кунг от ЗИЛ - 131

bazieri 08-12-2012 18:07

Предложу оный кунг,без шасси(колес),в хорошем состоянии,две изолирован.комнаты,два входа,возможно использовать как бытовку.Самовывоз с ЮГа МО.
Стоимость,39.99тыр!(наверное)

Pahrey 08-12-2012 18:24

Как бытовку, уж очень дорого выходит!

gavrillla 08-12-2012 18:56

новая строительная бытовка стоит 49 тыров.. 6 м Х 2.5 м а это просто скворешник по сравнению с ней...

mageric 08-12-2012 19:16

да уж. Цены не айс и не гуд. Летом предлагали кунг от 131 с ФВУ на соляре (фильтровентиляционная установка) с консервации от кабловозки(кабель возит в воинских частях связи) за 30 и я дурак не смог жабу придушить. Жалею.

bazieri 08-12-2012 20:24
quote:
Originally posted by gavrillla:

новая строительная бытовка стоит 49 тыров.. 6 м Х 2.5 м а это просто скворешник по сравнению с ней...


...Без комментариев,...скажу одно,что кунг сравним с блок-контейнером,а стоимость на оный,несколько в другой ценовой шкале!
А размеры кунга 4510х2400х1800 мм..,просторный домик для скворушек,однако!
Стоимость же указанно(...наверное!),это значит обсуждается и всегда возможно придти к единому знаменателю!

gavrillla 08-12-2012 23:20

Замечу я говорил о новой строительной бытовке... мухоморы не обсуждал..а на них цена от 25 тыров... так обьясните чем ваш скворешник лучше .. что он меньше... или за цвет зеленый надо платить в два раза дороже..

Dr3-11 09-12-2012 04:52
quote:
Originally posted by gavrillla:

цвет



Тактический!

На правах апа

bazieri 10-12-2012 11:09
quote:
Originally posted by Dr3-11:

Тактический!


Угу!

bazieri 21-12-2012 10:16

Хороший сарай!Странно,что ни кому не нать!?!

bazieri 24-12-2012 12:47

...

bazieri 26-12-2012 16:34

...Чуть подешевело и стало 39.99т.р!

bazieri 30-12-2012 20:28

Дешевеет однако!

guns.allzip.org

Большой друг ЗИЛ 131. — бортжурнал Mercedes-Benz Sprinter King of The Road! 2014 года на DRIVE2

Полный размер

Не смог я реализовать задуманное, не получилась у меня полноценная ремонтная мастерская на колёсах.
Машина снабжения Да, мобильная доставка материалов — тоже Да, комфортная перевозка по межгороду — самое главное предназначение МЕРСЕДЕСА!

Полный размер

Так как мое хобби в последнее время связано со строительством и ремонтом помещений, то в планах было организовать из машины базовую станцию для бригады из 4-х человек.
Загрузить нужный инструмент, материалы, выехать на объект, произвести ремонт в течении нескольких дней — вот главная мечта.

Реализовать такую идею Sprinter никак не мог, увы.
Мысли посещали всякие меня, и покупка Hino 500 бортового с КМУ, замена мерседеса на бортового с двойной кабиной. Но всё это фантазии и они заканчивались на сумме количества денег необходимого для их реализации.

После нескольких месяцев размышлений, десятков часов интернета, идея материализовалась в образ мастерской в виде Кунга на базе ЗИЛ 131.
Еще две недели интернета, разбор вариантов этих мастерских и всё свелось к двум типам машин.
Слесарная мастерская и токарная.

Слесарная отпала, так как мастерская нацелена на обслуживание устаревших типов машин.
Токарная!

Поиск на грузовик ру, дром и авто ру, определил что есть несколько контор занимающихся реализацией таких машин из Госрезерва.
Одни конторы в восточной части нашей страны, другие на юге, третьи в еропейской.
Нашел одну имеющую филиалы по всей стране.
На этой недели они получили 15 машин в Питере.
Поехал выбрать одну из многих.

Пятница, утром прилетел, встретился с директором филиала, он повёз меня на склад где стояли 6 ЗИЛов.
Туда же должны были приехать еще одни покупатели, парни из Мск, конкурирующая организация одним словом.

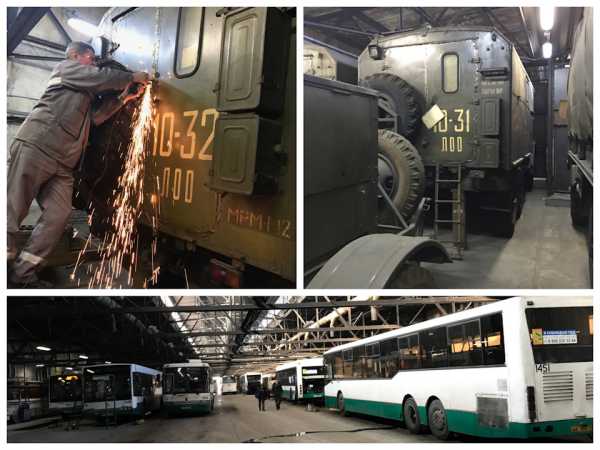

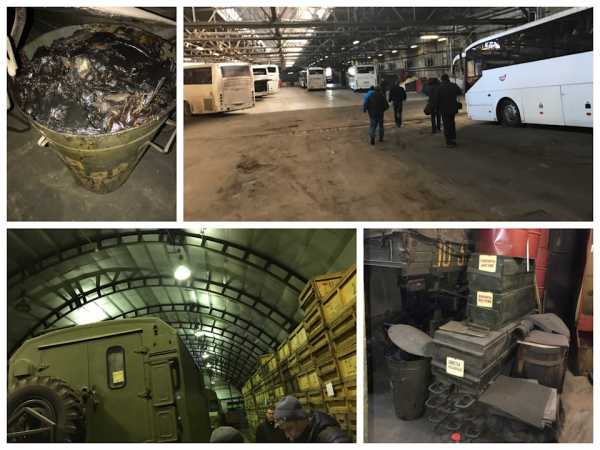

Машины хранились на территории автобусного парка, сопровождающий хранитель ГО ЧС, пропуска по паспортам, склад стоит отдельно.

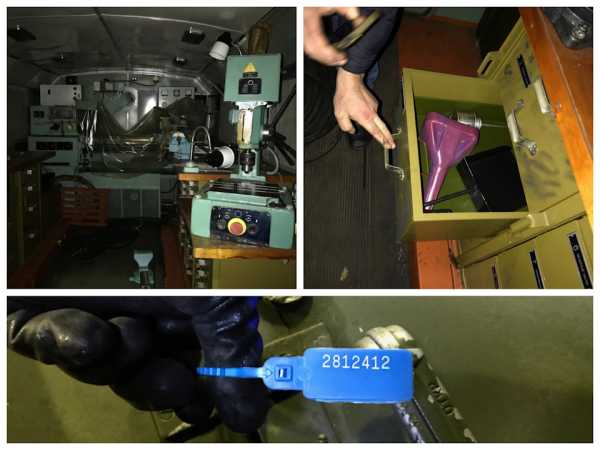

Выглядит внутри все как в кино, ящики с обмундированием лежат уже 40 лет, машины на подставках, никакой паутины десятилетий, видно, что обслуживалась техника переодически.
Хранитель пояснил, что резина менялась, всё смазывалось, машины заводились, даже выезжали в 2010 году.
Техническую часть я не очень знаю, поэтому смотрел внешний вид, понравилась одна машина сразу это МРМ М2, была ещё серии М1, но поскольку это серия обозначала модернизацию, то выбрал 2.

Москвичи сначала общались как обычно, потом поведение этих господ изменилось, решили, что решающие слово их и выбирают сначала они, мне достанутся остатки, в принципе это типичная ситуация.
Спрашиваю у директора успеем посмотреть еще машины?
— Да, но там только 3 машины, остальные в разных концах города.
Поскольку я приехал с директором на его машине, решил поговорить по дороге, как больше не выбирать и отдать машину мне, а москвичи пусть задержутся и вебирут другую.
— Звоните в центральный офис, дадут команду я решу.

Приехали в другой автопарк, машины по внешнему виду те же, но место хранения меня смутило, они стояли в цеху в отгороженной части.
На болтах Кунга были следы высолов, но поскольку он покрыт был чем-то типа парафина это было видно не так явно. Москвичи деловито разглядывали все три Зилка, мне было уже пофиг, директор подробно всё показывал, открывал. Потом случился звонок, с досадой руководитель филиала сказал, мол ребята произошла накладка и ПТСы от первых ЗИЛов ушли на дальний восток, перепутали в центральном офисе, если не готовы ждать месяц, то берите машину из этих, но не первый вариант.

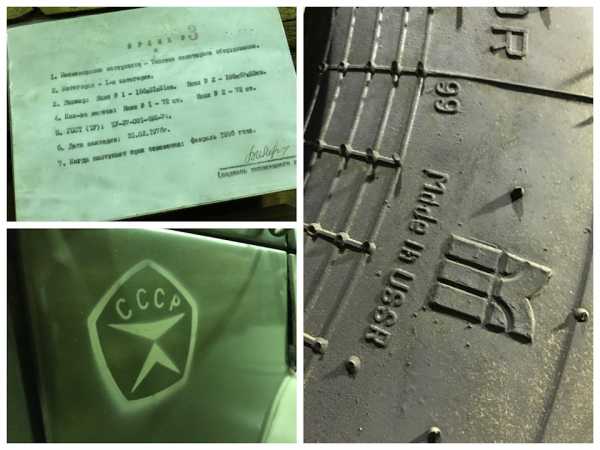

От первого ЗИЛка пломбу я сфотографировал, он мой, второй даже не рассматривал внутри, он поедет в столицу.
Машину оплачу в понедельник, забирать сразу не планирую, разрешили похранить месяц. Гнать сам не буду, найду человека с опытом владения именно ЗИЛа, думаю недели за две он пригонит его.

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

www.drive2.ru

Зил 131 технические характеристики (ттх): грузоподъемность, двигатель, размеры


ЗИЛ 131 – легендарный грузовой автомобиль с долгой историей развития. Он начал служить людям в разных сферах жизнедеятельности еще в прошлом столетии и продолжает это делать по сегодняшний день. Востребованность модели связана с ее отличными техническими характеристиками и оптимальной конструкцией машины.

История автомобиля ЗИЛ 131

Первая модель ЗИЛ 131 вышла с конвейера в 1966 году на Московском заводе имени Лихачева. Она является модификацией грузовика ЗИЛ 130, который отличался не менее эффективными техническими характеристиками. Усовершенствованная модель должна была использоваться в качестве военного автомобиля, но она активно применялась для гражданских нужд.

Зил 131 изначально проектировался для военных нужд

Московский завод прекратил производство грузовой машины в 1994 году. Но некоторые модификации данной модели продолжали выпускаться в других местах еще некоторое время.

Известные модификации автомобиля ЗИЛ 131

ЗИЛ 131 – насколько удачная модель, что она использовалась в качестве базы для выпуска многих модификаций. Особенно популярной и востребованной в народном хозяйстве оказалась машина ЗИЛ 131 КУНГ. Каркас данного автомобиля изготовлен из уголков и швеллеров. Сверху они обшиты металлическими листами, что обеспечивает повышенную стойкость и прочность.

Внутри кузов машины утепляется пенопластом или другим теплоизолирующим материалом, после чего обшивается фанерой, дополнительно обработанной антисептиком. Все это существенно улучшает технические характеристики автомобиля и расширяет сферу его применения. Данные грузовики отличаются от прочих модификаций разнообразным оснащением:

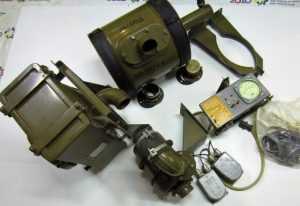

Фвуа -100Н-12Ф фильтровентиляционная установка

  • присутствием системы отопления;
  • оборудованием для вентиляции фургона;
  • разнообразными бытовыми приспособлениями;
  • системой освещения в виде плафонов.

Данная модификация оснащена уникальной в своем роде фильтрационной установкой ФВУА-100Н-12. Она осуществляет забор воздуха из окружающей среды, очищает его, после чего подает в кабину.

Отопительная система отличалась высоким уровнем автономности. Для производства тепла сжигалось дизельное топливо.

Другие популярные модификации легендарного грузовика ЗИЛ 131

На базе ЗИЛ 131 были выпущены и другие, не менее популярные, модели:

  • ЗИЛ 131НА. Оснащается неэкранированным электрическим оборудованием;
  • ЗИЛ 131В. Используется для перевозки грузов прицепом, седельный тягач;
  • ЗИЛ АТЗ-3. Данные машины преимущественно использовались в качестве заправщиков топлива;
  • ЗИЛ МЗ-131. Применяется в виде заправщиков масла;

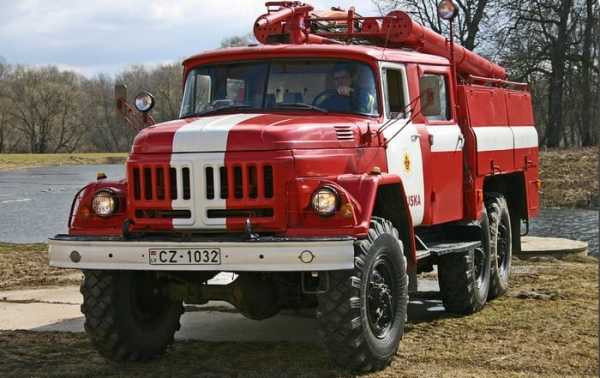

  • ЗИЛ АЦ-40. Машина использовалась в качестве пожарной.

Технические характеристики грузовика

Технические характеристики ЗИЛ 131 помогли ему завоевать такую популярность, которую модель сохранила на долгие годы. Чтобы разобрать особенности данной машины, необходимо отдельно рассмотреть каждую ее часть.

Двигатель

Карбюраторный двигатель грузового автомобиля отличается высокой мощностью и отличными техническими характеристиками:

Тип двигателя ЗИЛ-5081
Количество тактов Четыре
Цилиндры Восемь штук
Особенность размещения цилиндров Под прямым углом, V-образное
Размер цилиндра Диаметр 100 мм
Ход поршня 95 мм
Емкость 5,97 л
Уровень сжатия 6,5
Мощность 110,3 кВт (150 л. с.)
Крутящий момент 410 Нм
Максимальные возможности развития скорости 85 км/час
Вид охлаждения Жидкостное
Рекомендуемое топливо Бензин А-76 или с большим октановым числом
Средний расход топлива 35 л/100 км

Трансмиссия

Трансмиссия отличалась следующими характеристиками:

Разновидность сцепления 24
Коробка передач 182ЭМ/6СТ-132ЭМ
Привод мостов задних Проходной последовательный
Главная передача Двойная
Передаточное число 7,339:1

Отличительной чертой ЗИЛ 131 является доступ только к двум задним мостам. Включение переднего происходит в автоматическом режиме. Для этого в конструкции автомобиля присутствует электропневматический привод.

Электросистема

Система зажигания в данной модели значительно усовершенствована. Она экранирована, герметизирована, бесконтактно-транзисторная, что обеспечивает эффективную работу в любых условиях. Все электроприборы работают от одного аккумулятора 12 В и генератора переменного тока с большим мощностным запасом.

Герметичная экранированная система зажигания

Подвеска

Подвеска находится спереди. Она работает на двух рессорах. В конструкцию грузовика включены амортизаторы. Задняя подвеска балансирная, с шестью штангами. Тормоза работают за счет барабанов, пневматики и механического привода.

ЗИЛ-131 с пневматической подвеской

Габариты и грузоподъемность ЗИЛ 131

Габариты ЗИЛа модификации 131 и его грузоподъемные характеристики:

Габаритные размеры Зил-131

Размеры машины (ДхШхВ) 7,04х2,5х2,48 м
Параметры платформы (ДхШхВ) 3,6х2,322х0,346 м
Высота с тентом 0,569 м
Высота погрузки 1,43 м
Клиренс 0,33 м
Колесная база 3,35 м
Радиус поворота (наружный) 10,2 м
Преодолеваемый брод и подъем 1,4 м и 30°
Длина лебедки 50 м
Грузоподъемность по асфальтированной дороге 5 т
Грузоподъемность по грунтовой дороге 3,5 т
Допустимый вес прицепа до 4 т
Максимальный вес грузовика 10,425 т

Конструктивные особенности кабины ЗИЛ 131

Кабина грузовика ЗИЛ 131 – каркасная. Она обшита листовым металлом и утеплена изнутри. Все это необходимо для обеспечения высокого уровня комфорта для водителя, который сможет управлять автомобилем даже в самые сильные морозы. Проветривание кабины осуществляется при помощи форточек и путем открытия боковых окон. Подвижные элементы снабжаются качественными резиновыми уплотнителями. Это позволяет осуществить закрытие дверец максимально герметично.

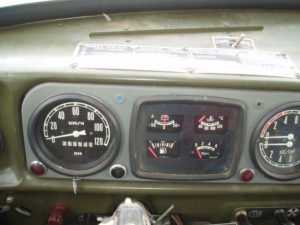

На приборной панели машины находится целый комплекс оборудования, позволяющего осуществлять мониторинг основных технических параметров двигателя:

  • определение количества бензина в баке;
  • вольтметр и амперметр;
  • датчик, отображающий давление масла;
  • спидометр;
  • датчик уровня температуры;
  • тахометр.

Все инструменты для управления автомобилем находятся в зоне досягаемости. Кресла, размещающиеся в салоне, не отличаются большими возможностями в области регулировки положения. Но они разработаны максимально комфортными для среднестатистического человека.

Видео: Рассказ ЗИЛ 131/ ZIL 131


specnavigator.ru

технические характеристики (ТТХ), грузоподъёмность, расход топлива на 100 км, военный автомобиль с КУНГом

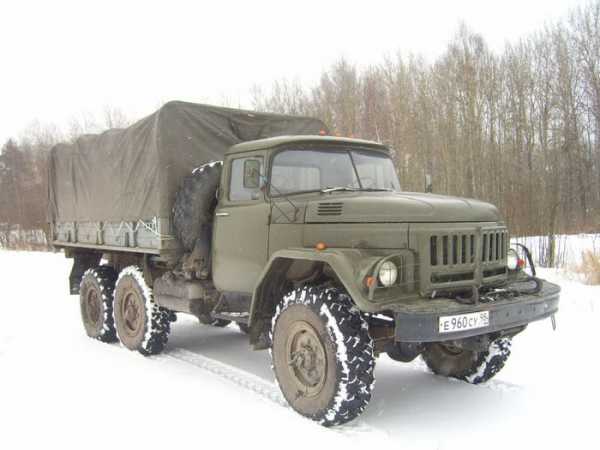

Трехосный вездеход ЗиЛ-131 составлял основу автомобильного парка в Советской Армии и армиях стран-участниц Варшавского Договора. Машины, оснащенные кабиной с панорамным ветровым стеклом, угловатыми передними крыльями и знаменитым КУНГом можно встретить в самых отдаленных уголках земного шара.

Универсальность и прочность конструкции шасси позволили использовать машину для установки и различных других различных надстроек кроме КУНГа. О мастерстве советских конструкторов, разработавших эту машину, говорит хотя бы тот факт, что она выпускалась с 1966 по 2002 год.

Содержание статьи

История создания

Разработка вездехода ЗиЛ-131 началась одновременно с началом работ по модернизации грузовика ЗиС-151, которые привели к созданию ЗиЛ-157. Для отработки решений были построены два опытных автомобиля под обозначением ЗиС-128 и 128А. Эти машины стали основой для первого опытного экземпляра ЗиЛ-131, построенного в 1956 году.

Особенностью нового вездехода стала широкая унификация узлов с перспективной гражданской машиной ЗиЛ-130. Проект предусматривал две модификации вездехода – тягач ЗиЛ-131 для артиллерийских частей и бортовой грузовик ЗиЛ-131А, предназначенный для доставки личного состава с вооружением. Изначально проект не предусматривал системы подкачки колес в движении.

Опытные машины оснащались перспективным 6-цилиндровым мотором ЗиЛ-Э130, который не удалось довести до серийного производства. По этой причине на вездеход стал устанавливаться мотор, позаимствованный у ЗиЛ-130.

Из-за особых требований заказчика по преодолению бродов, узлы трансмиссии ЗиЛ-131 имели герметизацию стыков специальной пастой, и применялось электрооборудование, способное выдерживать водные преграды.

Выпускной коллектор двигателя отливался из ковкого чугуна и собирался из трех частей. За счет этого он выдерживал резкие изменения температуры, неизбежные при движении вездехода через брод.

Приемочные испытания ЗиЛ-131 и 131А прошли в 1959 году, причем индексы модификаций поменялись местами. Армия отказалась от применения тягача, и в серии строился только бортовой вариант автомобиля ЗиЛ-131. Обозначение 131А появилось в производственной программе завода в 1971 – его присвоили гражданскому варианту.

Освоение ЗиЛ-131 шло долго – первые партии машин завод отправил заказчику только в конце 1966 года. Сборка машин шла в Москве до 1994 года. Помимо этого, с 1987 по 2002 год вездеходы собирались в Новоуральске на заводе УАМЗ.

С 1994 года производился вездеход ЗиЛ-4334, который отличался кабиной и мог комплектоваться различными двигателями. Последние машины были собраны в 2016 году.

Описание конструкции

Вездеход ЗиЛ-131 способен перевозить груз массой до 5000 кг по дорогам с твердым покрытием и до 3500 кг – по грунтовым. Для повышения внедорожных характеристик используется система централизованной регулировки давления воздуха в шинах и мосты с одинаковой шириной колеи.

Картеры мостов расположены в одну линию, что позволило снизить сопротивление при движении по глубокому снегу.

Вездеход способен преодолевать водные преграды с глубиной до 1,5 м.

В основе вездехода лежит рама, составленная из двух лонжеронов и пяти поперечин. Для обеспечения прочности конструкции лонжероны имеют переменное сечение по длине. Соединение элементов рамы выполнено на заклепках.

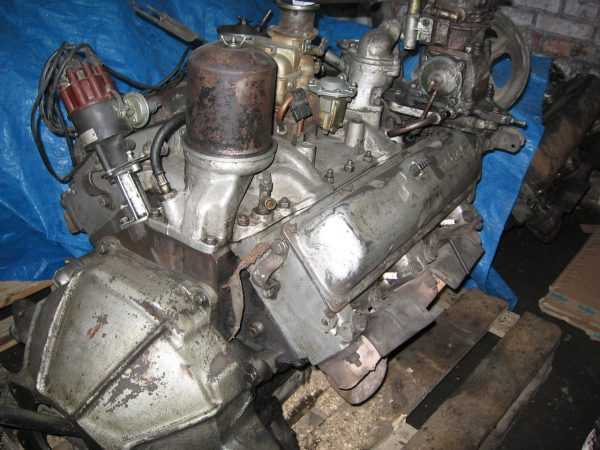

Двигатель

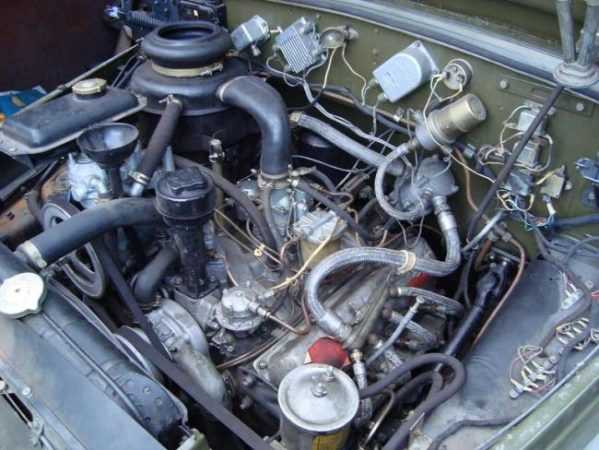

На серийных армейских вездеходах ЗиЛ-131 применялся 8-цилиндровый 150-сильный двигатель с карбюраторной системой питания. Цилиндры расположены в двух блоках, установленных под прямым углом. Особенностью двигателя является удлиненный маслоприемник и иной масляный картер, позволяющий работать с продольными наклонами до 30⁰, и с поперечными до 20⁰.

Двигатель имеет объем 5,996 л и комплектуется головками под степень сжатия 6,5. Стыки деталей двигателя герметизированы специальной пастой. По отдельным заказам производились машины с двигателем, оснащенным блоком и поршневой группой от мотора ЗиЛ-375.

На модернизированные ЗиЛ-131Н устанавливался 150-сильный мотор с измененными головками блоков, имевшими каналы газораспределения винтовой формы. Двигатель стал немного экономичнее и долговечнее. В 1992 году стали применяться дизеля Минского завода модели Д-245 (105…108 л.с.), а также 132-сильный турбодизель ЗИЛ-0550. Малыми партиями строились машины с импортным 143-сильным дизелем Perkins Phaser 145Т.

Гидравлика и рулевое управление

Гидравлическая система на вездеходе ЗиЛ-131 используется только в рулевом управлении. Рулевой редуктор построен по схеме винт с гайкой, аналогичен грузовому автомобилю ЗиЛ-130.

Гидравлическая система монтировалась на седельном тягаче ЗиЛ-137 и использовалась для привода колес активного полуприцепа.

При движении двигатель через редуктор отбора мощности приводил шестеренный насос. Жидкость под давлением до 150 Мпа подавалась к гидромоторам, установленным на осях полуприцепа. Затем жидкость возвращалась обратно в расходный бак.

Трансмиссия

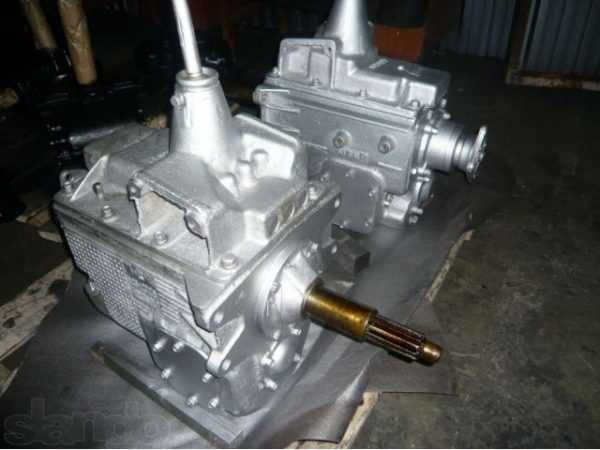

Вездеходы ЗиЛ-131 и 131Н оснащены сцеплением сухого типа с одним рабочим диском. К картеру сцепления крепится 5-скоростная синхронизированная (кроме первой передачи) коробка передач. Для распределения момента по осям используется 2-скоростной раздаточный редуктор. Картеры коробки и редуктора уплотнены герметизирующей пастой.

От редуктора к переднему и среднему мосту с проходной конструкцией идут два вала. Крутящий момент передается на задний мост при помощи короткого вала. Передний мост подключается вручную или автоматически при помощи электропневматического привода, срабатывающего при включении пониженного ряда в раздаточном редукторе.

Основная коробка комплектуется 1-скоростным редуктором отбора мощности, который используется для привода лебедки. Включение редуктора электропневматическое, осуществляется из кабины.

Электрическая система

Вездеход ЗиЛ-131 оснащен электрической системой постоянного тока с рабочим напряжением 12В. Отрицательный вывод системы подключен на корпус. Узлы электрической системы имеют экраны для защиты от помех, а также защиту от проникновения воды.

Тормозная система

На грузовике применяется пневматическая система привода тормозов. Механизмы барабанного типа, расположены на всех колесах. Стояночный тормоз установлен на выходе раздаточного редуктора. Тормозные камеры оснащались дренажной системой для слива воды, скапливающейся в корпусах при преодолении водных преград.

Варианты надстроек

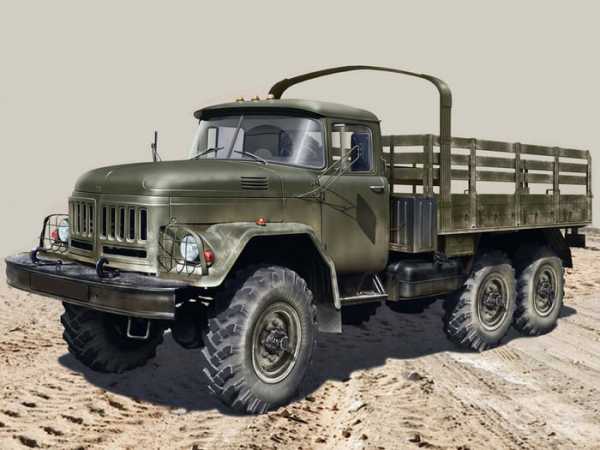

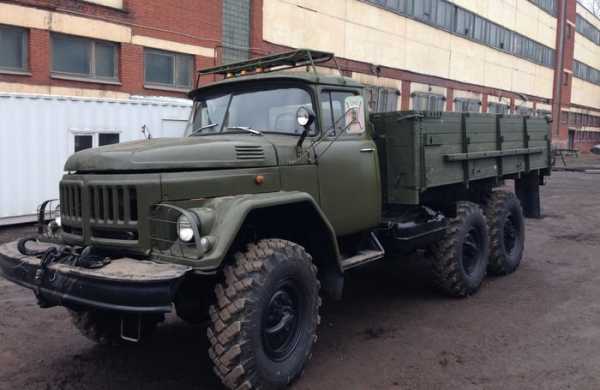

Бортовой вездеход ЗиЛ-131 оснащался деревянной платформой. По периметру имелась металлическая оковка. Опорные поперечные брусья кузова также изготовлены из металла. Откидывается только задний борт, остальные имеют увеличенную высоту. На боковых бортах расположены откидные скамейки, рассчитанные на 16 человек.

По центру платформы имеется место для установки третьей скамьи, рассчитанной на 8 человек. Грузовик комплектовался тентом, который хранится в отдельном контейнере за задней стенкой кабины.

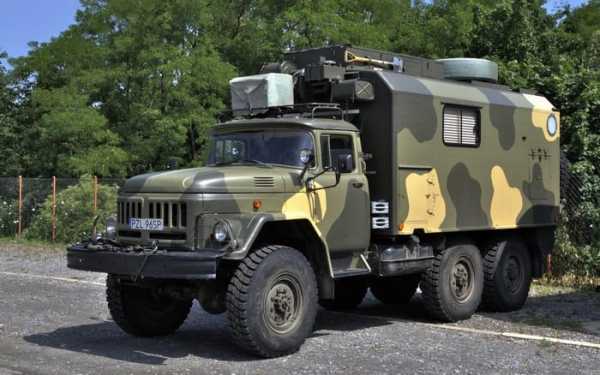

Большое число армейских вездеходов ЗиЛ-131 оснащалось закрытым фургоном типа КУНГ.

Внутри могли размещаться системы радиосвязи и наблюдения, оборудование для ремонта и т.д. Фургоны оснащены системой вентиляции и подогрева воздуха с автономным отопителем. Воздухозаборники системы вентиляции оснащены фильтрами.

Технические характеристики

 ЗиЛ-157КЗиЛ-131Урал-375Д
Масса пустого, кг554063758400
Масса с полной нагрузкой, кг101901042512900
Скорость, км/ч658075
Расход топлива, л/100 км424050
Колея, мм1755/175018202000
Длина, мм668470407350
Ширина, мм231525002690
Высота (бортовой вариант), мм236024802680
База, мм312033503525

Применение

Вездеходы ЗиЛ-131 стали одной из основных машин для создания пожарной техники. На базе машины изготовлялись автоцистерны, рукавные автомобили, лестницы.
В армии шасси вездехода применялось для размещения установок залпового огня, зенитных ракетных комплексов «Волхов» и С-125. Габариты ЗиЛ-131 подходили для доставки армейскими транспортными самолетами, такими как Ан-22 или Ил-76.

Грузовики имели штатные точки крепления, позволявшие устанавливать машину в грузовом отсеке самолета. Армейские седельные тягачи применялись совместно с полуприцепами ОдАЗ-778М или 9325. Полуприцепы использовались для доставки военных грузов или компонентов ракетных комплексов.

Модернизации

Вездеход ЗиЛ-131 претерпел в ходе производства одну модернизацию, которая произошла в 1986 г. Изменения коснулись двигателя, который стал расходовать меньше топлива. Параллельно сократилось количество вредных выбросов отработаных газов. Использовавшийся брезентовый тент заменили на более дешевый и прочный синтетический, унифицированный с изделиями для грузовиков КамАЗ.

Выросла на 250 кг грузоподъемность при движении по грунтовым дорогам. Модернизированные армейские вездеходы получили обозначение ЗиЛ-131Н, а гражданские – 131АН.

Гражданские машины лишились дополнительного топливного бака.

Силами автосборочного завода в городе Чита строились вездеходы ЗиЛ-131С, предназначенные для работы в условиях крайнего Севера. Кабина имела дополнительную изоляцию и двойные стекла. Машины комплектовались противотуманными фарами, системой предпускового подогрева, автономным отопителем. Резинотехнические изделия сохраняли работоспособность при температуре до минус 60⁰С.

Видео

warbook.club
