Средний городской автобус ПАЗ-320402-05 «Вектор»

Юрий Петров

Работа над средними городскими автобусами ПАЗ с автоматическими трансмиссиями началась в 2010 году. Первый экземпляр автобуса ПАЗ-320412-05 нового поколения «Вектор» с ГМП Allison 2100 GCTP0006 был представлен осенью 2012 года на 80-летие Павловского автобусного завода («ГП» № 3, 2013, с. 36).

Буквально через год, в конце 2013-го, для обслуживания гостей Олимпийских и Паралимпийских игр в Сочи была отправлена первая серийная партия ПАЗ-320402-05 «Вектор» c «автоматами».

Сегодня с конвейера Павловского автомобильного завода сходит уже несколько модификаций автобусов «Вектор 4», различающихся применяемым набором агрегатов, длиной кузова и исполнением салона. Однако наиболее распространённой и востребованной остаётся 7,6-метровая версия автобуса «Вектор 4» (по старой индексации ПАЗ-320402-05). В варианте с 17, 20 и 21 посадочными местами адресована городским пассажироперевозчикам, работающим на линейных маршрутах. Есть модификации транспорта и для корпоративного сегмента – это 25-местные машины.

Росту популярности моделей «Вектор 4» способствует то, что ПАЗ – единственный завод, ставящий автоматические трансмиссии на автобусы малого и среднего классов. К этому стоит добавить многовариантность модификаций длиной 7,1; 8,56; 8,8 м, позволяющих перевозить до 64 пассажиров, а также наличие в программе междугородных 30-местных версий.

Современный дизайн, соответствие требованиям экологической безопасности и комфорта пассажиров, простота и удобство в эксплуатации сделали модели «Вектор 4» лидером на российском рынке в своём классе. Сегодня на выбор предлагаются два разных двигателя: это дизельные агрегаты Cummins и ЯМЗ мощностью от 122 до 197 л.с. экологических стандартов Euro 4 и Euro 5. С этими силовыми агрегатами автобус демонстрирует эффективные экономические показатели: низкий расход топлива, значительный межсервисный интервал (15 000 км пробега), большой ресурс. Доступность запасных частей и расходных материалов не является проблемой для всех возможных комплектаций, обеспечиваемых корпоративной политикой «Группы «ГАЗ».

Большое внимание конструкторы Павловского автобусного завода уделили вопросам безопасности, именно поэтому уже в базовую комплектацию этих машин входит система ABS. Дополнительное снижение эксплуатационных затрат за счёт существенного уменьшения износа тормозных колодок возложено на моторный тормоз. Ну и традиционно для всех модификаций автобусов ПАЗ предлагается широчайший выбор дополнительных опций, позволяющих повысить комфортабельность, безопасность и эффективность перевозок. В их числе – кондиционер, тонированные стеклопакеты, аудиосистема, камеры наружного и внутреннего видеонаблюдения, автоинформатор с электронными рейсоуказателями, цифровой тахограф, навигационные системы ГЛОНАСС / GPS, система безналичной оплаты проезда, система «Говорящий город» для помощи слабовидящим пассажирам и многое другое.

В базовой комплектации все автобусы семейства «Вектор 4» оборудуют механической коробкой передач, однако в последнее время эксплуатанты и пассажироперевозчики всё чаще выбирают модификации с 6-ступенчатой автоматической коробкой Allison S2100. И это не удивительно. Лет 20 назад считалось, что городской автобус с «автоматом» – это лишь дополнительная трата денег, поскольку машина с ГМП дороже и может потреблять больше топлива, чем «механический» собрат.

Однако это справедливо для техники, разработанной в 1980–1990-х. За это время технический прогресс шагнул далеко вперёд, уравняв в правах автоматические трансмиссии и механические КП. На смену устаревшим моделям с 2, 3 и 4 ступенями пришли многоступенчатые коробки передач с электронной системой управления. За счёт более частой «нарезки» передач двигатель у автобуса с такой трансмиссией работает в наиболее оптимальном с точки зрения экономичности диапазоне оборотов коленвала. А на конкретном примере с автобусом «Вектор 4» (ПАЗ-320402-05) можно говорить ещё и о том, что передаточное число высшей (6-й) ступени в «автомате» Allison S2100 существенно ниже, чем у высшей (5-й) ступени в механической коробке ZF S5-42: 0,61 против 0,76. Это означает, что при движении в установившемся режиме у модификации с «автоматом» обороты двигателя будут на 20 % меньше, обеспечивая дополнительную экономию топлива и сохранение ресурса.

Так что незначительная переплата за автобус с «автоматом» присутствует лишь на стадии покупки. Как показала практика использования АКП на «Векторах», разница в первоначальной стоимости с лихвой отбивается уже на первом году эксплуатации. Особенно это заметно в сложном городском темпе езды, когда автоматическая КП позволяет экономить топливо и облегчает работу водителя.

Мы полностью перейдём на АКП

Многие транспортники уже давно сделали выбор в пользу автобусов ПАЗ с автоматической коробкой передач. В их числе – ЗАО «Транспортная фирма «Очаково», много лет занимающаяся маршрутными пассажирскими перевозками в Москве и Подмосковье. Об опыте эксплуатации «пазиков» с автоматической трансмиссией Allison делится заместитель генерального директора этой компании Александр Кудинёв.

А.К.: Раньше на своих маршрутах мы активно использовали автобусы ПАЗ-32053, численность которых составляла несколько десятков штук. Когда подошёл срок их списания, мы занялись поиском новых автобусов малого класса для работы на городских маршрутах, надёжных и приемлемых по себестоимости.

Изучив имеющиеся на рынке предложения, в 2014 году в рамках работы по обновлению подвижного состава наша компания приобрела по программе утилизации 17 новых автобусов ПАЗ-320402-05 (сегодня носящих имя «Вектор 4». – Прим. ред.) с автоматической коробкой передач. На сегодняшний день их пробег в среднем варьируется в пределах от 100 000 до 200 000 километров.

Корр.: Но почему выбор был сделан именно в пользу модификации с «автоматом»?

А.К.: Мы целенаправленно закупали версию с автоматической коробкой передач, потому что такой автобус имеет ряд неоспоримых преимуществ. Во-первых, это облегчение условий работы водителя.

В городском трафике водителю автобуса с механической коробкой приходится постоянно отвлекаться на переключение передач, что повышает утомляемость. С АКП такой проблемы нет, и водитель занят не манипуляциями с рычагом коробки, а контролем дорожной обстановки, что значительно повышает качество и безопасность перевозки людей. Вторым безусловным преимуществом является повышение срока службы агрегатов автобуса и заметное снижение расходов на запчасти.

Поскольку процесс переключения передач в автобусе с АКП не связан напрямую с действиями водителя, на долговечность трансмиссии больше не влияет пресловутый человеческий фактор. Можно полностью забыть о ремонтах сцепления и самой коробки, вызванных некорректным переключением передач. Срок службы трансмиссии теперь очень высокий. Использование «автомата» значительно повысило срок службы деталей рабочей тормозной системы автобуса. Таким образом, нужно отметить, что обслуживание АКП сводится, фактически только к периодической замене масла и фильтра, что снижает общие расходы на содержание автобуса.

Корр.: Какие недостатки всплыли у автобусов в процессе эксплуатации?

А.К.: В процессе эксплуатации автобусов не было выявлено никаких недостатков, честно. Нас устраивает абсолютно всё, претензий и нареканий нет.

Корр.: Тогда рассматриваете ли Вы возможность приобретения таких же машин в дальнейшем?

А.К.: Честно говоря, в перспективе мы вообще хотели бы отказаться от использования автобусов других марок, которые на сегодняшний день присутствуют в нашем автопарке (речь о Mercedes-Benz Sprinter и Citroёn Jumper) и к которым у нас есть ряд претензий, и перейти только на автобусы марки ПАЗ, оснащённые АКП.

www.gruzovikpress.ru

Nizhegorodskaya region, bus # ПАЗ-320402-05 — Fotobus

Secondary photos: hide / show

30

Павловский район, автодорога Ворсма — Горбатов

Обкатка

Tuesday, June 4, 2013
Author: skoda 727

¤
73

Место водителя

Tuesday, June 4, 2013
Author: skoda 727

¤
46

Салон, блок электроники

Tuesday, June 4, 2013
Author: skoda 727

¤
36

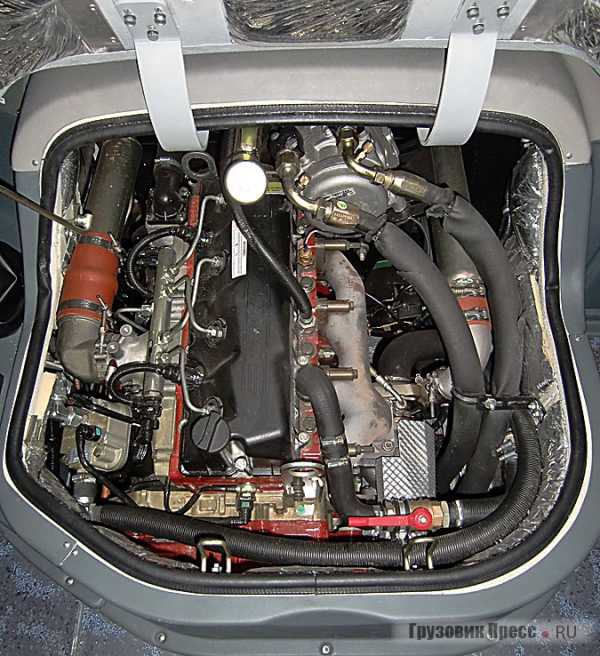

Моторный отсек, вид внутри

Tuesday, June 4, 2013
Author: skoda 727

¤
37

Моторный отсек, вид снаружи

Tuesday, June 4, 2013
Author: skoda 727

¤
42

Салон, вид назад

Tuesday, June 4, 2013
Author: skoda 727

¤
76

Павловский район, автодорога Ворсма — Горбатов

Обкатка

Tuesday, June 4, 2013
Author: skoda 727

¤
Vehicle lists:
  • Nizhegorodskaya region  →  OOO «Pavlovskiy Avtobusniy Zavod»  →  PAZ-320402-05 (2E, 2R, 2F)
  • Nizhegorodskaya region  →  Buses Plants and sellers  →  PAZ-320402-05 (2E, 2R, 2F)
  • Nizhegorodskaya region  →  OOO «Pavlovskiy Avtobusniy Zavod»
  • Nizhegorodskaya region  →  PAZ-320402-05 (2E, 2R, 2F)
  • Russia  →  PAZ-320402-05 (2E, 2R, 2F)
  • PAZ-320402-05 (2E, 2R, 2F)

fotobus.msk.ru

Павловский автобусный завод

Главная /
Потребителям /
Руководство по эксплуатации /

Руководства по эксплуатации новые ( Руководства по эксплуатации- СТАРЫЕ. )

      ПАЗ-2256 Вектор-3

      ПАЗ-320302-08
         320302-08-3902010 РЭ (2014г. изд.2)

      ПАЗ-320302-11
         320302-11-3902010

      ПАЗ-3204
         3204-3902010 РЭ (2016г.)

         3204-3902010 РЭ (2015г)

      Изменения и дополнения для 3204 (2015г)

      ПАЗ-320402
         320412-10-3902010 РЭ (доп. к РЭ автобуса ПАЗ-320412-10) (2014г)

      ПАЗ-320402-05
         320402-05-3902010 РЭ (2014г)

      ПАЗ-320412-04

      ПАЗ-320412-05
         320402-05-3902010 РЭ (2014г)

      ПАЗ-320412-10
         320412-10-3902010 РЭ (доп. к РЭ автобуса ПАЗ-320402)(2014г)

      ПАЗ-320414-05

      ПАЗ-32053

         320530-3902010 РЭ (2015г)

         32053-3902010 РЭ (2015г. изд. 9)

      ПАЗ-32053-04
         32053-04-3902010 РЭ (2015г)

      ПАЗ-32053-07
         32053-07-3902010 РЭ (2015г. изд. 9)

      ПАЗ-32053-11

         320302-11-3902010 РЭ (2015г)

      ПАЗ-32053-70

      ПАЗ-3206-05

      ПАЗ-3206-110

      ПАЗ-3237-05
         3237-05-3902010 РЭ (2013г)

            Электросхема 3237-05 (2007г)

         Электросхема 3237-05

      ПАЗ-4234
         32053-07-3902010-10 РЭ (2015г. изд. 9)

      ПАЗ-4234-04
         32053-04-3902010 РЭ (2015г)

      ПАЗ-4234-05
         4234-05-3902010 РЭ (2014г)

Адрес:

606108
Россия, Нижегородская область,
город Павлово, улица Суворова, дом1

www.paz-bus.ru

Автобусы ПАЗ-320402-40, ПАЗ-320412 и ПАЗ-320302: тест обзор

Третья жизнь ПАЗа
Модель: ПАЗ-320402, ПАЗ-320412 и ПАЗ-320302 Начало продаж: 2012 г.


Сейчас из ворот Павловского автобусного завода выезжают автобусы двух семейств. Первое, как вы уже поняли, – это нестареющий 3205 и его бесчисленные модификации. Судя по тому, что мы видели на заводе и по разговорам с конструкторами ПАЗа, этот долгожитель не только не собирается на покой, но и получит вторую молодость. Впрочем, об этом в другой раз. Сегодня хочется поговорить об автобусах ПАЗ-3204, тем более что семейство наконец-то обрело индивидуальное имя…


Небольшой рестайлинг выпускаемого нынче ПАЗ-3204, возможно, кому-то покажется блажью. Ну подтянули немного «мордашку», да, изменили форму задних фонарей – стоило ли из-за этого огород городить? Для ответа на этот вопрос нужно подняться в салон – главные изменения скрываются именно здесь.


Рабочее место обновлённых версий

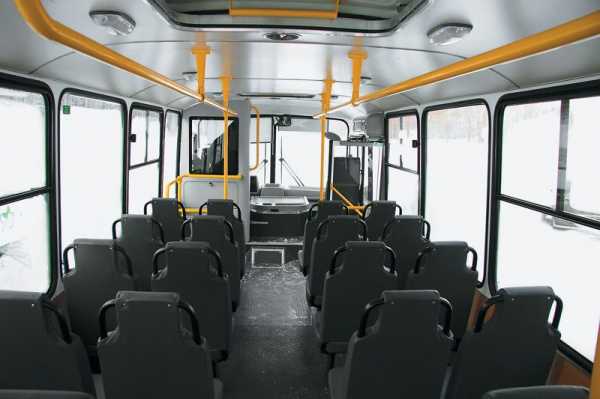

Салон пригородного ПАЗа



Единственное «метроместо»



Поручень немного низковат


Перед вами совершенно новое оформление кабины. Панель приборов и общий интерьер изменились настолько, что, если абстрагироваться от внешней оболочки, узнать прежний ПАЗ будет сложновато. На панели приборов под единой пластиковой оболочкой сгруппированы тахометр, спидометр, манометры двух воздушных контуров, датчики бензобака и температуры ОЖ. Центральная консоль теперь развернута к водителю, и на ней вертикально сгруппированы кнопки управления. Тут же и монитор, который в будущем возьмёт на себя роль телевизора, бортового компьютера и GPS-навигатора. Покатый капот облегчает проход на место водителя из салона, в перегородке между кабиной и салоном упрятан коммутационный блок.


Снизу защита не предусмотрена



Доливать воду неудобно



Двигатель автобуса ПАЗ это  Ярославский ЯМЗ-5342


Не пустует и потолок – в его выступ в передней части салона вмонтирован монитор с бегущей строкой информации. Там же, на левом скосе, разместился пульт управления информатором.


В салоне пригородно-городской версии изменений заметно меньше. Немного иные поручни, другие печки и… собственно, всё. Ах да – отдельного упоминания заслуживает система освещения. Описать сложно, но работает и выглядит замечательно.


На тестируемом ПАЗ-320402 установлен двигатель ЯМЗ. Похоже, проект ярославских мотористов запуска в серию двигателя, достигающего Euro 4 без мочевины, все же удался, что не может не радовать.

Направление


Междугородная версия ПАЗ-320412, несущая на своих бортах имя «Вектор», по нововведениям идентична описанному ПАЗ-320402. Однако, как и подобает флагману линейки, отличия всё же имеются.


Основное – это, конечно, салон. Комфортабельные кресла с откидной спинкой оснащены двухточечными ремнями безопасности. Все они стоят просто на полу, без каких-либо подиумов, тем самым облегчая процесс перемещения по салону. Отсутствие индивидуальных блоков освещения компенсируется довольно ярким общим светом, размещённым в багажных полках, а днём дополнительный свет проникает сквозь прозрачные аварийные люки в крыше автобуса. Вместо персональных воздуховодов в центре салона установлен кондиционер. Грамотное размещение позволяет распределять воздух по салону, не допуская ледяные струи к головам пассажиров. Пульт управления климатической установкой прекрасно уместился над головой водителя. Само собой автобус, рассчитанный на междугородные перевозки, оснащён видеосистемой в потолочном выступе над ветровым стеклом и багажным отсеком. Последний сделан именно таким, чтобы в случае необходимости забросить в него пару габаритных сумок, но при этом он не отнимает пространство у салона.


Ну и конечно же двигатель Cummins. Пока это самая востребованная марка моторов в среде российских (и не только) производителей автобусов. Думаю, выбор данной силовой установки для междугородной машины был сделан неслучайно. На дальних маршрутах профессионалы всегда ценили надёжность выше сиюминутной выгоды.


Междугородная версия автобуса ПАЗ-320412



Обратите внимание на врезанную в стекло рамку форточки



Рычаг КП одновременно может служить подлокотником

Бензогаз


Рассказ об этом автобусе завис на долгих два года. Тогда автобус с коротким свесом именовался ПАЗ-320408 (по VIN коду ПАЗ-31032H), и его судьба была под большим вопросом – даже павловчане не могли сказать толком, встанет ли эта версия на поток или останется в единственном экземпляре. Жизнь всё расставила по своим местам.


Знакомьтесь – ПАЗ-320302. Выпущено уже несколько десятков подобных машин. Основная причина появления укороченной версии кроется, как ни странно, под капотом автобуса. Ведь именно там находится архаичный маломощный бензиновый двигатель ЗМЗ. Казалось бы, зачем, но… спрос рождает предложение. Как это ни парадоксально, но некоторые транспортники заказывают именно такие машины. В основном это те, кто прежде работал с бензиновыми ПАЗ-3205. Интересно отметить, что по желанию заказчика уже с завода автобусы сходят с кузовом, подготовленным под установку газового оборудования работающего как на сжиженном газе (пропан-бутан), так и на сжатом (метан). А в целом ПАЗ-3203 с бензиновым двигателем завод позиционирует как автобус для регионов с низким дос­татком и низкой стоимостью проезда.


Салон международного автобуса ПАЗ»



Расстояние между креслами в автобусе ПАЗ — тесно!



Обе ступени теперь с подсветкой и добавлен вертикальный поручень


На фоне рестайлинговых машин и салон, и внутреннее убранство кабины выглядят устаревшими. Но стоит ненадолго заглянуть в ПАЗ-3205, и вы опять чувствуете себя в современном, красивом автобусе. Все познаётся в сравнении, и пока оно явно в пользу семейства ПАЗ-3204, пусть даже и в дорестайлинговом виде.

Новый руль


С точки зрения водителя ПАЗ-320402 изменился не сильно. Да и с чего бы, если в декабре 2009 г. мы уже тестировали аналогичную машину с двигателем ЯМЗ. По ходовым ощущениям впечатления такие же, что и два года назад. Все нормально: вибрации и шум в разумных пределах, управляемость тоже, да и маневренность ни капельки не изменилась.


Багажник автобуса ПАЗ-320412 маленький



А вот вездесущий Cummins…



Защита двигателя ПАЗ


А вот психологическая составляющая другая. В кабине стало комфортнее. Считывать показания приборов с новой панели теперь проще. К тому же и работать с кнопками удобнее. Сейчас они не растекаются по горизонтали, а повернуты к водителю. Еще бы звук, сопровождающий включение поворотников, сделать менее выраженным, было бы совсем здорово. Положительно оцениваю и перенос рукоятки ручного тормоза за рычаг переключения КП – теперь снятие с «ручника» и включение передачи осуществляется как бы одним движением. Очень удобно. Приятнее стал и сам набалдашник рычага КП, он удобно ложится в ладонь, а не втыкается в нее.


Бензогазовый ПАЗ-320302


Жаль только, что изменение обводов капота и передней панели получилось двояким. С одной стороны, интерьер стал современнее, а с другой – с поверхности исчезли все выемки и углубления. Куда теперь положить мелочь, установить кассовый аппарат и просто положить шапку? Этот вопрос пока остался без ответа. Впрочем, положительного в новом дизайне гораздо больше, чем спорных моментов.


А вот ощущения от дорестайлингового короткобазного ПАЗ-320302 уже менее приятные. Из-за меньшей длины автобус стал более вёртким и склонным к изменениям траектории. Но, согласитесь, если водитель «с головой», он просто не будет создавать пограничных ситуаций.


Старая панель тоже была неплохой


Произошли изменения и в начинке бензиновой машинки. Наконец-то ушла в прошлое несинхронизированная 4-ступенчатая КП, общение с которой было как «привет из 70-х», причём не самый приятный. С июня 2011 года на ПАЗ-320302-08 устанавливают синхронизированную 5-ступенчатую КП ГАЗ-3307-1700010-20. Теперь содержание гораздо больше соответствует приятной обложке.


Бензогазовый ЗМЗ


Впрочем, даже сейчас нельзя сказать, что работа над обновленным семейством уже закончена – ничуть не бывало. При имитации проведения планового и внепланового ТО был отмечен факт труднодоступности запасного колеса на ПАЗ-320402: оно закреплено по центру оси в заднем свесе, и, чтобы спустить его, водителю придется лезть под автобус. А ведь избежать этой неприятной процедуры довольно просто – стоит лишь проделать отверстие под вороток в заднем бампере, а еще лучше просто сместить колесо к левому борту, на место нынешнего отсека с автономным отопителем. Тем более что места для переноса последнего предостаточно. Это позволит, во-первых, улучшить развесовку груженого автобуса, компенсация веса толпящихся на подножке у дверей пассажиров лишней точно не будет, а во-вторых, упростит задачу замены спущенного колеса. Ведь перенесли же на ПАЗ-320412 «Вектор» «запаску» из заднего свеса к правому борту перед задним мостом – и удобно, и безопасно.


Неоправданно сложной является замена лампочек в передних фарах – без гаечных ключей там, похоже, не обойтись. Да и над креплением генератора на двигателе ЯМЗ стоит задуматься – его нынешнее размещение просто неприемлемо. Однако стоит отметить, что с доступом к навесному оборудованию Cummins вопросов нет. Так что работа ведется, и это главное.


«Маршрутка» с нестандартными сиденьями

Семейный подряд


Можно с чистой совестью констатировать, что линейка ПАЗ-3204 теперь полностью соответствует термину «семейство». В гамме есть автобусы для городских, пригородных и междугородных маршрутов. Как видим, даже «MAXIмаршрутка» есть в виде ПАЗ-3203.


Машины различаются не только длиной и колесной базой. Даже планировка салона у них возможна иная. Три типа двигателей, четыре вида топлива и возможность выбора КП. Даже количество листов в рессорах у них разное. Больше всего досталось 320402 – их у него на заднем мосту аж 13 штук. Междугородно-туристский 320412 из-за наличия пневмобаллонов получил 11 листов, хотя разрешённая полная масса у него на 1,5 т выше. А «малышу» 320302 их досталось только 9. Мелочь, конечно, но именно из таких мелочей и складывается серьёзный подход к проектированию техники.


ПАЗ-320302 (сверху) ПАЗ-320402-40 (снизу)


Таким образом, сейчас семейство перекрывает обширный сегмент рынка, предлагая покупателям довольно современную и недорогую продукцию. К тому же благодаря огромной доле унификации руководство АТП может позволить себе содержать парк из разных по назначению, но одинаковых по сути автобусов, тем самым не только снижая расходы на закупку запасных частей, но и позволяя не распылять силы слесарей на изучение особенностей матчасти и «врождённых болячек» различной техники.


Напоследок хотелось бы отметить, что сейчас решается вопрос: присвоить имя «Вектор» всему семейству или только туристской версии ПАЗ-320412. Так что вполне возможно, что каждая модель в «пазовской» линейке вскоре сможет похвастаться собственным звучным именем.

Автомобиль на тест предоставлен компанией «Русские Автобусы – Группа ГАЗ»














Технические характеристики автобусов ПАЗ-320402-40, ПАЗ-320412 и ПАЗ-320302

Модель

ПАЗ-320402-40

ПАЗ-320412

ПАЗ-320302

Полная масса, кг

10 000

11 500

9000

Снаряженная масса, кг

5485

6280

5450

Пассажировместимость общая/ сидящих, чел.

43/ 25

30/ 30

39/ 21

Вместимость багажного отсека, м3


1,5


Допустимая нагрузка на 1-/ 2-ю оси, кг

3500/ 6500

4100/ 7400

3500/ 5500

Двигатель:

  • рабочий объём, cм3
  • мощность, л.с.
  • крутящий момент, Н.м

ЯМЗ-5342

турбодизель, I-4, Euro 4

4430

150 при 2300 мин-1

583 при 1300–1600 мин-1

Cummins ISF3,8s3168, турбодизель, I-4, Euro 4

3760

168 при 2600 мин-1

592 при 1300–1700 мин-1

ЗМЗ-5234.10,

газ–бензин

4670

130 при 3200 мин-1

314 при 2250 мин-1

Коробка передач:

  • количество ступеней вперед/ назад

ZF-S5-42 механическая

5/ 1

ГАЗ-3307 механическая

5/ 1

Подвеска

Зависимая рессорная

Пневморессорная

Зависимая рессорная

Тормозная система

Пневматическая, двухконтурная с АBS

Барабанные тормоза с пневмоприводом и АBS

Колесная формула

4х2

4х2

Минимальный радиус поворота, м

8,9

11

8,1

Вместимость топливного бака, л

  • при работе на метане
  • при работе на пропан-бутане

140




105

420

190

Андрей Филиппов, фото автора и Максима Шелепенкова

Источник:
gruzovikpress.ru

bus-club.ru

Автобусы ПАЗ-320402-40, ПАЗ-320412 и ПАЗ-320302

Третья жизнь ПАЗа

Андрей Филиппов, фото автора и Максима Шелепенкова

Производитель:ООО «ПАЗ» (г. Павлово-на-Оке)
Модель:ПАЗ-320402, ПАЗ-320412 и ПАЗ-320302
Начало продаж:2012 г.

Сейчас из ворот Павловского автобусного завода выезжают автобусы двух семейств. Первое, как вы уже поняли, – это нестареющий 3205 и его бесчисленные модификации. Судя по тому, что мы видели на заводе и по разговорам с конструкторами ПАЗа, этот долгожитель не только не собирается на покой, но и получит вторую молодость. Впрочем, об этом в другой раз. Сегодня хочется поговорить об автобусах ПАЗ-3204, тем более что семейство наконец-то обрело индивидуальное имя…

Небольшой рестайлинг выпускаемого нынче ПАЗ-3204, возможно, кому-то покажется блажью. Ну подтянули немного «мордашку», да, изменили форму задних фонарей – стоило ли из-за этого огород городить? Для ответа на этот вопрос нужно подняться в салон – главные изменения скрываются именно здесь.

Перед вами совершенно новое оформление кабины. Панель приборов и общий интерьер изменились настолько, что, если абстрагироваться от внешней оболочки, узнать прежний ПАЗ будет сложновато. На панели приборов под единой пластиковой оболочкой сгруппированы тахометр, спидометр, манометры двух воздушных контуров, датчики бензобака и температуры ОЖ. Центральная консоль теперь развернута к водителю, и на ней вертикально сгруппированы кнопки управления. Тут же и монитор, который в будущем возьмёт на себя роль телевизора, бортового компьютера и GPS-навигатора. Покатый капот облегчает проход на место водителя из салона, в перегородке между кабиной и салоном упрятан коммутационный блок.

Не пустует и потолок – в его выступ в передней части салона вмонтирован монитор с бегущей строкой информации. Там же, на левом скосе, разместился пульт управления информатором.

В салоне пригородно-городской версии изменений заметно меньше. Немного иные поручни, другие печки и… собственно, всё. Ах да – отдельного упоминания заслуживает система освещения. Описать сложно, но работает и выглядит замечательно.

На тестируемом ПАЗ-320402 установлен двигатель ЯМЗ. Похоже, проект ярославских мотористов запуска в серию двигателя, достигающего Euro 4 без мочевины, все же удался, что не может не радовать.

Направление

Междугородная версия ПАЗ-320412, несущая на своих бортах имя «Вектор», по нововведениям идентична описанному ПАЗ-320402. Однако, как и подобает флагману линейки, отличия всё же имеются.

Основное – это, конечно, салон. Комфортабельные кресла с откидной спинкой оснащены двухточечными ремнями безопасности. Все они стоят просто на полу, без каких-либо подиумов, тем самым облегчая процесс перемещения по салону. Отсутствие индивидуальных блоков освещения компенсируется довольно ярким общим светом, размещённым в багажных полках, а днём дополнительный свет проникает сквозь прозрачные аварийные люки в крыше автобуса. Вместо персональных воздуховодов в центре салона установлен кондиционер. Грамотное размещение позволяет распределять воздух по салону, не допуская ледяные струи к головам пассажиров. Пульт управления климатической установкой прекрасно уместился над головой водителя. Само собой автобус, рассчитанный на междугородные перевозки, оснащён видеосистемой в потолочном выступе над ветровым стеклом и багажным отсеком. Последний сделан именно таким, чтобы в случае необходимости забросить в него пару габаритных сумок, но при этом он не отнимает пространство у салона.

Ну и конечно же двигатель Cummins. Пока это самая востребованная марка моторов в среде российских (и не только) производителей автобусов. Думаю, выбор данной силовой установки для междугородной машины был сделан неслучайно. На дальних маршрутах профессионалы всегда ценили надёжность выше сиюминутной выгоды.

Бензогаз

Рассказ об этом автобусе завис на долгих два года. Тогда автобус с коротким свесом именовался ПАЗ-320408 (по VIN коду ПАЗ-31032H), и его судьба была под большим вопросом – даже павловчане не могли сказать толком, встанет ли эта версия на поток или останется в единственном экземпляре. Жизнь всё расставила по своим местам.

Знакомьтесь – ПАЗ-320302. Выпущено уже несколько десятков подобных машин. Основная причина появления укороченной версии кроется, как ни странно, под капотом автобуса. Ведь именно там находится архаичный маломощный бензиновый двигатель ЗМЗ. Казалось бы, зачем, но… спрос рождает предложение. Как это ни парадоксально, но некоторые транспортники заказывают именно такие машины. В основном это те, кто прежде работал с бензиновыми ПАЗ-3205. Интересно отметить, что по желанию заказчика уже с завода автобусы сходят с кузовом, подготовленным под установку газового оборудования работающего как на сжиженном газе (пропан-бутан), так и на сжатом (метан). А в целом ПАЗ-3203 с бензиновым двигателем завод позиционирует как автобус для регионов с низким дос­татком и низкой стоимостью проезда.

На фоне рестайлинговых машин и салон, и внутреннее убранство кабины выглядят устаревшими. Но стоит ненадолго заглянуть в ПАЗ-3205, и вы опять чувствуете себя в современном, красивом автобусе. Все познаётся в сравнении, и пока оно явно в пользу семейства ПАЗ-3204, пусть даже и в дорестайлинговом виде.

Новый руль

С точки зрения водителя ПАЗ-320402 изменился не сильно. Да и с чего бы, если в декабре 2009 г. мы уже тестировали аналогичную машину с двигателем ЯМЗ. По ходовым ощущениям впечатления такие же, что и два года назад. Все нормально: вибрации и шум в разумных пределах, управляемость тоже, да и маневренность ни капельки не изменилась.

А вот психологическая составляющая другая. В кабине стало комфортнее. Считывать показания приборов с новой панели теперь проще. К тому же и работать с кнопками удобнее. Сейчас они не растекаются по горизонтали, а повернуты к водителю. Еще бы звук, сопровождающий включение поворотников, сделать менее выраженным, было бы совсем здорово. Положительно оцениваю и перенос рукоятки ручного тормоза за рычаг переключения КП – теперь снятие с «ручника» и включение передачи осуществляется как бы одним движением. Очень удобно. Приятнее стал и сам набалдашник рычага КП, он удобно ложится в ладонь, а не втыкается в нее.

Жаль только, что изменение обводов капота и передней панели получилось двояким. С одной стороны, интерьер стал современнее, а с другой – с поверхности исчезли все выемки и углубления. Куда теперь положить мелочь, установить кассовый аппарат и просто положить шапку? Этот вопрос пока остался без ответа. Впрочем, положительного в новом дизайне гораздо больше, чем спорных моментов.

А вот ощущения от дорестайлингового короткобазного ПАЗ-320302 уже менее приятные. Из-за меньшей длины автобус стал более вёртким и склонным к изменениям траектории. Но, согласитесь, если водитель «с головой», он просто не будет создавать пограничных ситуаций.

Произошли изменения и в начинке бензиновой машинки. Наконец-то ушла в прошлое несинхронизированная 4-ступенчатая КП, общение с которой было как «привет из 70-х», причём не самый приятный. С июня 2011 года на ПАЗ-320302-08 устанавливают синхронизированную 5-ступенчатую КП ГАЗ-3307-1700010-20. Теперь содержание гораздо больше соответствует приятной обложке.

Впрочем, даже сейчас нельзя сказать, что работа над обновленным семейством уже закончена – ничуть не бывало. При имитации проведения планового и внепланового ТО был отмечен факт труднодоступности запасного колеса на ПАЗ-320402: оно закреплено по центру оси в заднем свесе, и, чтобы спустить его, водителю придется лезть под автобус. А ведь избежать этой неприятной процедуры довольно просто – стоит лишь проделать отверстие под вороток в заднем бампере, а еще лучше просто сместить колесо к левому борту, на место нынешнего отсека с автономным отопителем. Тем более что места для переноса последнего предостаточно. Это позволит, во-первых, улучшить развесовку груженого автобуса, компенсация веса толпящихся на подножке у дверей пассажиров лишней точно не будет, а во-вторых, упростит задачу замены спущенного колеса. Ведь перенесли же на ПАЗ-320412 «Вектор» «запаску» из заднего свеса к правому борту перед задним мостом – и удобно, и безопасно.

Неоправданно сложной является замена лампочек в передних фарах – без гаечных ключей там, похоже, не обойтись. Да и над креплением генератора на двигателе ЯМЗ стоит задуматься – его нынешнее размещение просто неприемлемо. Однако стоит отметить, что с доступом к навесному оборудованию Cummins вопросов нет. Так что работа ведется, и это главное.

Семейный подряд

Можно с чистой совестью констатировать, что линейка ПАЗ-3204 теперь полностью соответствует термину «семейство». В гамме есть автобусы для городских, пригородных и междугородных маршрутов. Как видим, даже «MAXIмаршрутка» есть в виде ПАЗ-3203.

Машины различаются не только длиной и колесной базой. Даже планировка салона у них возможна иная. Три типа двигателей, четыре вида топлива и возможность выбора КП. Даже количество листов в рессорах у них разное. Больше всего досталось 320402 – их у него на заднем мосту аж 13 штук. Междугородно-туристский 320412 из-за наличия пневмобаллонов получил 11 листов, хотя разрешённая полная масса у него на 1,5 т выше. А «малышу» 320302 их досталось только 9. Мелочь, конечно, но именно из таких мелочей и складывается серьёзный подход к проектированию техники.

Таким образом, сейчас семейство перекрывает обширный сегмент рынка, предлагая покупателям довольно современную и недорогую продукцию. К тому же благодаря огромной доле унификации руководство АТП может позволить себе содержать парк из разных по назначению, но одинаковых по сути автобусов, тем самым не только снижая расходы на закупку запасных частей, но и позволяя не распылять силы слесарей на изучение особенностей матчасти и «врождённых болячек» различной техники.

Напоследок хотелось бы отметить, что сейчас решается вопрос: присвоить имя «Вектор» всему семейству или только туристской версии ПАЗ-320412. Так что вполне возможно, что каждая модель в «пазовской» линейке вскоре сможет похвастаться собственным звучным именем.

Автомобиль на тест предоставлен компанией «Русские Автобусы – Группа ГАЗ»

www.gruzovikpress.ru

ПАЗ-3204 Википедия

ПАЗ-3204
Завод-изготовитель Павловский автобус
Выпускался, гг 2006 — настоящее время
Экземпляры: 9188+
Полная масса, т 9,780
Снаряжённая масса, т 6,010
Макс. скорость, км/ч 95
Класс автобуса высокопольный малый городской
ЭКО стандарт ЕURO-3
ЕURO-3,4
ГОСТ Р41.83
Вместимость
Мест для сидения городской: 17
городской и пригородный: 21
пригородный: 25
Номинальная вместимость (5 чел/м²) городской: 53
городской и пригородный: 50
пригородный: 43
Габариты
Длина, мм 7600
Ширина, мм 2410
Высота по крыше, мм 2880
База, мм 3800
Салон
Количество дверей для пассажиров 2
Формула дверей 2+1
Двигатель
Модель двигателя Cummins 4ISBe 185-B
Cummins ISF3.8s3168
ЗМЗ 5234.10
Система питания дизель
карбюратор
Тип топлива дизельное
бензин
Количество цилиндров 4
4
8
Расположение цилиндров рядное
Мощность, л.с. 104,2
Крутящий момент, Н·м 550
592
314
Объём, см³ 4500
3760
4670
Расход топлива при 60 км/ч, л/100 км 16,3
Трансмиссия
Модель коробки передач S5-42
Тип коробки передач механическая, автоматическая
Количество передач 5
 ПАЗ-3204 на Викискладе

ПАЗ-3204 — российский высокопольный автобус малого класса, выпускающийся на объединении «Павловский автобус». Он призван заменить классическую модель ПАЗ-3205, серийно выпускаемую с 1989 года.

Впервые модель представлена в 2006 году. Представляет собой автобус, близкий по габаритам к ПАЗ-3205, но с современной отделкой и комфортабельным салоном. Мелкосерийное производство началось в 2007 году. Первый вариант с пневматической подвеской имел проблемы с надёжностью конструкции[1] и остался не очень распространённым. Всего на август 2017 года выпущено не менее 9188 экземпляров, из них не менее 224 уже списаны.

3== История ==
Первоначально индекс ПАЗ-3204 был присвоен полноприводному варианту автобусов серии ПАЗ-3203 (прототипам ПАЗ-3205). В 1973 году был выпущен единственный опытный образец, который успешно прошёл госиспытания и был рекомендован для серийного производства, но его настигла участь всей серии ПАЗ-3204 (образца 1973 г.).

В марте 2009 года на ПАЗе прошла модернизация модели 3204 образца 2006 года. Конструкция автобуса была несколько упрощена. С этих пор он стал обозначаться ПАЗ-320402-03, пневматическая подвеска уступила место рессорной, автобус прошёл фейслифтинг — получил новые фары и окна на резиновых уплотнителях вместо современных вклеенных. Кроме того, передняя пассажирская дверь была перенесена ближе к передней оси автобуса, был повышен уровень пола[2]. Автобус стал производиться с несколькими вариантами компоновки салона:

  • городская (17 посадочных мест, общая вместимость — 53 чел.)
  • городская и пригородная (21 посадочное место, общая вместимость — 50 чел.)
  • пригородная (25 посадочных мест, общая вместимость — 43 чел.)

У автобуса появились модификации:

Построено данной модификации 9 автобусов, которые эксплуатируются (эксплуатировались) в Набережных Челнах, Брянске, Санкт-Петербурге и Твери

  • ПАЗ-320401-01
  • ПАЗ-320401-03
  • ПАЗ-320402
  • ПАЗ-320402-01
  • ПАЗ-320402-03 — с двигателем Камминс
  • ПАЗ-320402-04 — двигатель ЯМЗ-534[3]
  • ПАЗ-320402-05
  • ПАЗ-320402-05 (2E, 2R, 2F)
  • ПАЗ-320402-07
  • ПАЗ-320302-08 — двигатель ЗМЗ[4]
  • ПАЗ-320402-14
  • ПАЗ-320403-01 — на шасси Tata с ширмовыми дверями
  • ПАЗ-320405-04 «Vector Next» (5P, 5S) — на шасси ГАЗ-C40R13
  • ПАЗ-320412-03 — удлинённый с двигателем Cummins 185 л.с. (городской, пригородный, междугородний)
  • ПАЗ-320412-05
  • ПАЗ-320412-05 «Вектор»
  • ПАЗ-320412-10 — удлинённый газобалонный, двигатель Cummins ISB 5,9 G195
  • ПАЗ-320412-10 «Вектор»
  • ПАЗ-320412-14
  • ПАЗ-320414 — с двустворчатой задней дверью
  • ПАЗ-320414-04
  • ПАЗ-320414-05
  • ПАЗ-320435-04 «Vector Next» (NS) — на шасси ГАЗ-C40R13 с низкопольной задней секцией
  • ПАЗ-320470
  • ПАЗ-320470-03 — школьный, двигатель Cummins 4ISBe 185-B
  • ПАЗ-320470-05 — школьный, двигатель Cummins ISF3.8s3168
  • ПАЗ-320475-04 «Vector Next»

Технические характеристики

  • Класс автобуса: малый и средний
  • Назначение: городской с двустворчатой задней дверью
  • Колёсная формула: 4 × 2
  • Тип кузова: несущий вагонной компоновки
  • Ресурс кузова: 8 лет
  • Длина/ширина/высота: 7600 мм / 2410 мм / 2880 мм
  • База: 3 800 мм
  • Высота потолка в салоне: 1 980 мм
  • Количество дверей: 2
  • Общее число мест (в том числе посадочных): 42-60 (17-30)
  • Масса снаряжённая/полная: 5055 кг / 8825 кг
  • Нагрузка на переднюю/заднюю ось: 2580 кг / 6245 кг
  • Ёмкость топливного бака: 105 л
  • Мосты: КААЗ
  • Рулевой механизм: CSA 300.92
  • Вентиляция: естественная через люки в крыше и форточки на боковых окнах
  • Контрольный расход топлива на 100 км при:
    • 60 км/ч — 19 л
    • 80км/ч — 22 л
  • Максимальная скорость, не менее: 85 км/ч
  • КПП: ZF мех., 5-ст.
  • АКПП Allison S2000

Тормозная система

  • Рабочая: барабанные тормозные механизмы на всех колёсах; регулировка автоматическая, ABS.
  • Стояночная: тормозные механизмы и тормозные камеры с пружинными энергоаккумуляторами на задних колёсах, управление пневматическое.
  • Запасная: один из контуров рабочей тормозной системы.

Система отопления

4 отопителя в салоне, 1 отопитель рабочего места водителя, подогреватель, подключены к системе охлаждения двигателя.

Двигатель

  • Cummins/ЯМЗ 534, дизельный.
  • Количество и расположение цилиндров: 4R
  • Нормы экологической безопасности: Euro-3
  • Рабочий объём: 3,92 л
  • Максимальный крутящий момент: 502 Н·м
  • Мощность: 104,2 л.с. (искусственно уменьшена электроникой)

Примечания

wikiredia.ru

Автобусы ПАЗ. Прибавление в семействе

Группа ГАЗ решила подвести итоги года, а заодно продемонстрировать перспективные модели в рамках тест-драйва


© Сергей Моиссев

  • ПАЗ-320402-04, ПАЗ-320402-08, ПАЗ-320412-03
  • ГАБАРИТНАЯ ДЛИНА: 7,6/7,1/8,56 м
  • НАЧАЛО ПРОДАЖ: 2011 г. (ПАЗ-320402-04)

Наше издание уже не раз знакомило читателей с продукцией Павловского автобусного завода. Под занавес прошлого года группа ГАЗ решила подвести итоги года, а заодно продемонстрировать перспективные модели в рамках тест-драйва, организованного на Дмитровском полигоне.


© Сергей Моиссев

Все представленные на тест-драйв автобусы были модификациями уже знакомой нам модели ПАЗ-3204 с рессорной подвеской. В начале весны инженеры из Павлово-на-Оке продемонстрировали результаты своих трудов, представив на суд эксплуатационников модернизированную модель автобуса ПАЗ-3204. Работа над ошибками проводилась, основываясь на выявленных во время эксплуатации дефектов, а также с учетом замечаний владельцев автобусов. Пневматическую подвеску заменила рессорная. В конструкцию кузова был внесен ряд изменений. Им подверглись и другие элементы машины. Об изменениях, внесенных в конструкцию автобуса, мы писали на страницах нашего журнала в одном из весенних номеров. За прошедшее с момента первой презентации время из ворот Павловского завода вышло более 350 автобусов ПАЗ-3204 с рессорной подвеской. Все они разошлись по городам и весям нашей страны.

На этот раз на суд прессы было вынесено три новых модификации. Внешне они практически одинаковы, а вот их начинка, точнее силовые агрегаты, значительно отличались друг от друга от модификации к модификации.


© Сергей Моиссев

Так, автобус ПАЗ-320402‑08 оснащен битопливным двигателем. В качестве горючего для него может служить газ или бензин. Оснащение автобусов газобаллонным оборудованием (ГБО), в принципе, не является чем-то новым. В настоящее время установку ГБО производят сторонние фирмы, коих развелось превеликое множество, но только не сами производители автобусов. Специалисты из Павлово-на-Оке решили восполнить этот пробел и разработали сразу две модификации ПАЗ-3204, которые могут работать как на бензине, так и на сжатом (метан) или сжиженном газе (пропан-бутан). На Дмитровский полигон прибыла модификация ПАЗ-320402‑08, оснащенная топливной аппаратурой для работы на бензине или сжиженном газе. За основу газовой версии был взят хорошо известный бензиновый двигательЗМЗ-5234.10 мощностью 130 л. с. Он работает в паре с механической 5‑ступенчатой КП ГАЗ-3307. Установка маломощного двигателя предопределила не только габаритные размеры автобуса, его длина на полметра меньше базовой модели, но и пассажировместимость — она уменьшилась до 39 человек. Суммарная емкость газовых баллонов составляет 190 литров, два по 95. Их разместили раздельно: один в середине автобуса, с правой стороны; второй — в заднем свесе, слева.
ПАЗ-320412‑03 является удлиненной модификацией базовой модели. Прибавку в длине автобус получил за счет увеличения колесной базы на 960 мм плюс удлинение заднего свеса. В результате автобус стал пригодным для эксплуатации как на городских и пригородных маршрутах, так и на междугородных перевозках. Различные варианты планировок салона позволяют перевозить от 50 (межгород) до 60 (город) человек с количеством посадочных мест от 29 до 21 посадочного места соответственно.


© Сергей Моиссев

Была и еще одна особенность этой машины. На нее установлен дизельный двигатель Cummins 4ISBe 185‑B китайского производства, отвечающий нормам токсичности Euro 3, мощностью 185 л. с., агрегатируемый с механической 5‑ступенчатой КП ZF S5‑42.

Наконец, главным действующим лицом мероприятия стал перспективный ПАЗ-320402‑04 с современным дизельным двигателем отечественного производства ЯМЗ-534. На нем мы остановимся поподробнее.


© Сергей Моиссев

Адаптация нового двигателя ЯМЗ к модельному ряду Павловского завода началась более года назад, в июле 2008‑го. Результатом сотрудничества ПАЗ и ОАО «Автодизель» стал первый автобус с двигателем ЯМЗ-534, который вышел из ворот завода в октябре 2009 года. К концу 2009-го автобус с новым двигателем прошел более 3 тыс. км. Программа испытаний продолжается и сейчас.


© Сергей Моиссев

ЯМЗ-534 является плодом совместной работы специалистов «Автодизеля» с австрийской фирмой AVL. Мотор отвечает нормам токсичности Euro 3 и Euro-4. Соответствие высоким нормам получено за счет использования системы рециркуляции отработавших газов. Кроме того, двигателю присущ целый арсенал современных средств: турбонаддув, интеркулер, система питания Common Rail производства немецкой компании Bosch. В результате кропотливой работы удалось создать перспективный мотор отечественного производства. Вопросы его надежности, удобства в обслуживании и ремонтопригодности пока остаются открытыми. На них ответит время. Агрегатируется новый двигатель с уже знакомой 5‑ступенчатой КП ZF. Той, что используется и с двигателем Cummins.


© Сергей Моиссев

Во время короткой презентации нам удалось посидеть за рулем и опробовать машину в работе. Вот что удалось подметить.

Оглядевшись по сторонам, отмечаем небольшие изменения в рабочем месте водителя. Место тонюсенькой старой баранки занял более удобный руль. Водительское кресло Pilot установлено на пневмоподвеске, что благотворно сказалось на комфорте водительского места.


© Сергей Моиссев

Запускаем двигатель. ЯМЗ оказался немного тише своего китайского собрата. Однако в лошадиных силах он ему все же проигрывает. Из-за этого автобусу не хватает прыти. У ПАЗ-320402‑04 с двигателем ЯМЗ-534 довольно низкая динамика разгона. И это с учетом того, что он лишь немного превышал снаряженную массу. Алгоритм переключения передач требует привыкания. Передачи находятся достаточно близко друг к другу — вроде бы неплохо. Зато продольные перемещения рычага слишком великоваты.

Немного насторожило крепление поручней в задней части салона. Судя по скрипам, они живут своей жизнью. Хорошо бы только скрипом дело и ограничилось…


© Сергей Моиссев

После презентации новых машин у нас остался только один вопрос. Когда все показанное будет доступно для перевозчиков? К примеру, автобус на пропан-бутане и модификация на метане пока лишь опытные экземпляры. Длиннобазная модификация с китайским дизельком начала сходить с конвейера. В скором времени автобусы окажутся у заказчиков. ПАЗу с двигателем ЯМЗ после презентации предстоит еще пройти процедуру сертификации. Кроме того, старт серийного производства самих двигателей серии 530 в Ярославле намечен лишь на 2011 год. Именно тогда будет запущена линия производства этих силовых агрегатов. Естественно, раньше этого времени автобусы не появятся.

Обратите внимание

Рационально. Баллоны для сжиженного газа разместили под полом пассажирского салона.

Удобно. Доступ к некоторым системам двигателя обеспечивается прямо из салона автобуса.

Автобусы предоставлены ООО «Русские Автобусы — Группа ГАЗ».

Технические характеристики

5koleso.ru
