Отвал на мтз на заднюю навеску – Отвал для снего СО 2.5 на трактор МТЗ 80/82 по цене производителя. Доставка в регионы. Полная техническая поддержка и гарантия.

Самодельный отвал на МТЗ своими руками

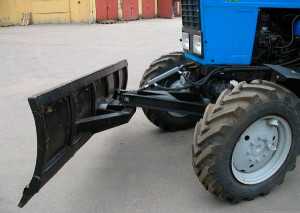

Самодельный отвал для трактора МТЗ-82.

Трактора МТЗ нашли широкое применение в коммунальном и сельском хозяйстве из-за относительно низкой стоимости, простоты в эксплуатации, а также благодаря хорошим рабочим характеристикам. Многие владельцы этих агрегатов стремятся их модернизировать и значительно расширить их функциональность. Одним из таких улучшений является передний или задний отвал, незаменимый при проведении некоторых видов сельскохозяйственных работ, а также при расчистке снежных заносов.

Самодельный отвал для трактора МТЗ-82 может стать незаменимым помощником любому фермеру при проведении разного рода работ. В продаже имеются самые различные виды данного навесного оборудования, однако его можно сделать своими руками, тем более в этом нет ничего сложного. Для изготовления отвала понадобятся чертежи, соответствующие материалы и умение обращаться с инструментом.

Конструкция тракторного отвала

Конструкция отвала для трактора.

Отвал, устанавливаемый на трактора МТЗ-82, состоит из следующих узлов:

  • рабочая лопата;
  • рама толкающего типа;
  • вспомогательные рамы;
  • навесная система;
  • гидравлический цилиндр;
  • распорная балка;
  • амортизационная система.

Установка оборудования осуществляется на переднюю часть силового агрегата с непосредственным креплением к раме. Поворотный механизм отвала выполняется таким образом, чтобы он находился по отношению к тракторной оси под углом не более 30˚. В зависимости от исполнения передняя лопата может быть сделана как с гидравлическим, так и механическим поворотным устройством. Подъем и опускание самодельного снегоуборочного отвала осуществляется с помощью гидравлической системы МТЗ-82, а в качестве дополнения лопата может оснащаться усиленной рамной навеской или же резиновой накладкой на рабочую кромку.

Типы отвалов для трактора МТЗ

Отвал коммунального типа для трактора МТЗ.

При ближайшем рассмотрении представленного на рынке навесного оборудования можно классифицировать отвалы для тракторов следующим образом:

  • Коммунальный. Оборудование обладает облегченной конструкцией и в основном применяется при проведении уборки мусора на площадях и в местах с твердым покрытием, а также для благоустройства зерновых токов и животноводческих комплексов.
  • Бульдозерный. Устройство, установленное на тракторе МТЗ-82, используется для проведения дорожных, строительных и планировочных работ, а также для уборки производственных территорий.
  • Снегоуборочный. Нижняя рабочая часть отвала оснащается прорезиненной технической пластиной, чтобы исключить повреждение дорожного покрытия. Подобное оборудование используется для уборки снега, а также для проведения незначительных работ по планировке участков.

Самодельный отвал для МТЗ-82

Отвал для трактора МТЗ-82 своими руками.

При грамотном подходе к созданию снегоуборочной лопаты своими руками и следованию всем инструкциям, самодельное оборудование имеет большое количество преимуществ:

  • при самостоятельном подборе материалов и деталей, впоследствии такое устройство можно легко обслуживать и ремонтировать, а в случае необходимости, и усовершенствовать;
  • возможность выбора оптимальных размеров для отвала;
  • при использовании подручных материалов и деталей можно изготовить отвал, который будет стоить намного дешевле, чем заводской вариант;
  • большое количество предлагаемого в интернете навесного оборудования производится самостоятельно, и поэтому при наличии минимума инструментов, чертежей и материалов можно сделать отвал ни чем не хуже заводских изделий.

Тем не менее, у такой лопаты имеются и некоторые недостатки:

  • при поломке трактора МТЗ-82 или самодельного навесного оборудования гарантийное обслуживание не предусмотрено и придется решать проблему самостоятельно;
  • при ошибке в выборе размеров для самодельного отвала возможен значительный перегруз трактора, что приведет к серьезным поломкам агрегата.

Необходимые материалы и инструменты

Перед тем как приступать с подбору материалов и созданию отвала для трактора МТЗ-82, показанного на фото, следует для начала составить план и чертежи, которые легко можно найти в интернете. Для выбора оптимальных габаритов и веса оборудования, следует учитывать то, какие материалы решено использовать, а также мощность и массу силового агрегата.

Важно! Во избежание ошибок, лучше всего посмотреть представленное на рынке оборудование и просто скопировать отвал с оптимальными параметрами.

Чтобы своими руками изготовить снегоуборочную лопату для трактора МТЗ-82 необходим минимальный набор инструментов, а именно:

  • измерительные инструменты;
  • ручная электрическая дрель;
  • сварочный аппарат;
  • комплект сверел;
  • болты;
  • стальные балки или трубы с диаметром более 70 мм;
  • амортизаторы;
  • набор гаечных ключей;
  • гидравлические цилиндры;
  • резак или ножницы по металлу;
  • болгарка;
  • стальной лист толщиной не менее 8 мм;
  • резиновая полоса.

Однако, кроме инструментов нужны определенные навыки работы с металлом и сваркой.

Что касается материалов, то самым основным является листовой металл, который будет использоваться для рамы агрегата и непосредственно самого отвала. Размеры следует рассчитывать в соответствии с вероятными максимальными нагрузками или же можно скопировать габариты уже с существующих заводских моделей.

Для изготовления полу-рамы потребуется две толстых металлических балки, шесть соединений шарнирного типа и один гидроцилиндр. Также будут нужны два отрезка металлической трубы соответствующего размера и диаметром порядка 100 мм, и еще четыре шарнирных соединения. Но, если планируется самодельный поворотный отвал, то вместо металлических труб понадобится еще два гидравлических цилиндра. Это даст возможность управлять поворотом грейдера и расширить его функциональность.

Отвал ОС-01Г.
Отвал ОБН-1п.
Отвал НТУ-1.

Сборка конструкции

Для создания грейдера на МТЗ-82, как показано на фото, понадобится сталь толщиной порядка 8 мм и металлические трубы диаметром не менее 70 мм. Стальной лист разрезают вдоль ближе к краю, примерно на 1/3 от центра. Это позволит придать отвалу оптимальную форму.

Что касается ширины лопаты, то здесь каждый руководствуется своими предпочтениями. Хотя существует одно требование – отвал не должен выступать за внешние пределы трактора больше чем на 400 мм с каждой стороны.

Для того чтобы своими руками установить тракторный отвал необходимо следовать следующим инструкциям:

  1. Для начала следует создать две опоры, которые будут соединены металлической поперечиной. Эта конструкция будет закреплена к лонжеронам посредством болтового соединения. Также к опорам необходимо приварить пластины с ребром жесткости и шарнирным соединением внизу.
  2. К месту крепления шарниров посредством сварного соединения устанавливается треугольная связь, фиксируемая внизу на тракторной раме. Это позволит существенно увеличить устойчивость лопаты. К поперечной балке, которая соединяет опоры, требуется приварить спереди шарнир, соединяемый впоследствии с гидравлическим цилиндром.
  3. После, из двух балок сваривается полу-рама, имеющая форму треугольника, и к вершине которого крепится подъемный гидроцилиндр тракторного отвала. В середине обеих балок с наружной стороны устанавливается по одному шарниру.
  4. Грейдер при помощи двух шарниров устанавливается и фиксируется на полу-раме. Первый шарнир должен находиться на уровне крепления гидравлического цилиндра, а второй – на специальной опоре расположенной на 20 см выше.
  5. Теперь нужно установить и закрепить гидравлические цилиндры, которые желательно расположить параллельно подрамнику, поскольку максимальная нагрузка придется как раз на нижнюю часть отвала. Отвал разделен на две части с центром на шарнирах расположенных на полу-раме. На каждой половине в 1/3 от центра устанавливается крепление для гидравлических цилиндров.

Если же не планируется менять положение грейдера, то вместо гидроцилиндров можно использовать две трубы, жестко привариваемые к лопате и полу-раме в местах крепления шарниров.

Выводы

Невзирая на видимую сложность создания тракторного отвала, все-таки возможно изготовить его своими руками. Конечно, это отнимет много времени и сил, но конечный результат оправдает затраты и позволит получить не только моральное удовлетворение, но и ощутимую экономию финансовых средств, благодаря использованию материалов и недорогих, бывших в использовании, но тем не менее, рабочих деталей.

oselhoztehnike.ru

Навеска МТЗ 82 (навесное оборудование для трактора)

Содержание

Навеска в МТЗ 82 используется для использования на базе трактора дополнительного навесного оборудования. С помощью такого механизма на машину устанавливается отвал, стрела с экскаваторным ковшом, а также различные косилки, краны, плуги. Это позволяет использовать трактор для решения большинства производственных задач фермы или небольшого частного хозяйства.

Устройство такого типа крепится на переднюю или заднюю часть корпуса трактора. Кроме того возможно и одновременное использование сразу обоих вариантов. Простая конструкция навески обеспечивает легкий монтаж и демонтаж дополнительных агрегатов.

Устройство и принцип действия навески

Гидравлическая навесная система на трактор предназначена не только для сцепления с дополнительными агрегатами, но и для передачи мощности от двигателя к оборудованию. Также с ее помощью поднимается и опускается назад в землю плуг или другие устройства. Поэтому навеска напрямую соединена с гидравлической системой и ведущим мостом трактора.

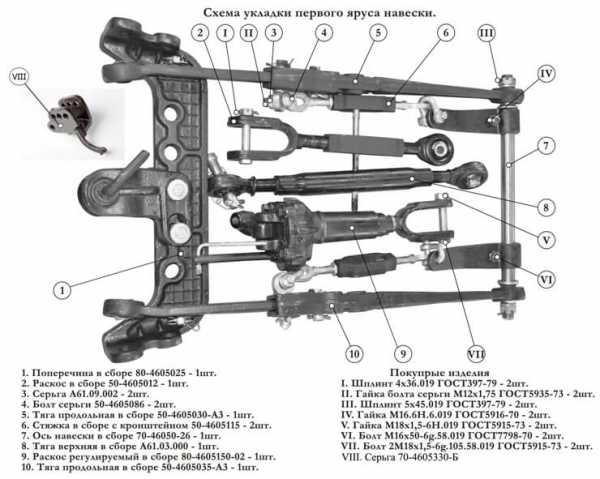

Схема укладки первого яруса навески


к меню ↑

Типы навесок на МТЗ

По типу размещения навесного механизма относительно сельскохозяйственной машины, выделяются четыре типа механизмов:

  1. Универсальный задний навесной механизм. С его помощью машина агрегатируется большей частью экскаваторного оборудования, такого как косилки, посевные машины, отвалы и устройства для уборки улиц.
  2. Передняя (фронтальная) навеска. Имеет такую же конструкцию, как механизм, установленный на задней части трактора. Фронтальный навесной механизм рассчитан на сцепку с жатками, фронтальными грейдерными ковшами, косилками, опрыскивателями и машинами для очистки от снега.
  3. Боковой навесной механизм. Используется для работы с кусторезным оборудованием и косилками однобрусного типа. Соединение проводится с помощью универсальных сцепок, которыми комплектуется машина.
  4. Индивидуальные навесные системы. Используется такой механизм в том случае, когда универсальные навески не подходят. Например, если будет навешиваться оборудование, изначально рассчитанное на другие модели тракторов.

к меню ↑

Из чего состоит задняя навеска МТЗ?

Конструкция навески МТЗ 82 достаточно простая. Состоит устройство из:

  • двух горизонтальных тяг, соединенных металлическим стержнем;
  • сверху к тягам с помощью специальных вилок крепятся раскосы;
  • с помощью подъемного рычага раскосы фиксируются на валу подъемного рычага;
  • подъемный рычаг одной стороной фиксируется на шток гидроцилиндра, а второй стороной соединен с верхней центральной тягой, которая обеспечивает передачу мощности на агрегаты.

Отдельные варианты навески на МТЗ 82 оснащены продольными тягами с удлинителями. Удлинители посредством шарниров соединяются с задним мостом. Навесное оборудование для трактора мтз фиксируется на шарнирах в конце продольных тяг устройства и на шарнире центральной тяги. Это называется трехточечной сцепкой.

Комплектация задней навески на МТЗ 82

Используется также и вариант с двухточечной сцепкой. Она используется в случае использования плугов, которые двигаются по кривой линии в толще грунта. В соответствии с этим отпадает необходимость в жесткой фиксации устройства. А значит центральная тяга не используется.

При активации гидравлической системы, шток цилиндра втягивается. Он воздействует на поворотный рычаг, и через него на вал подъемного рычага. Данная манипуляция задействует раскосы навески, которые поднимают тяги вверх, а вместе с ними и подсоединенный агрегат. Чтобы тяги не перемещались в горизонтальной плоскости во время подъема, они внатяжку фиксируются цепями, которые укреплены на стальном стержне, соединяющем тяги между собой.

Агрегаты, соединенные с тракторами МТЗ посредством сцепки, как правило, работают на неровных участках поля. Чтобы обеспечить стабильность работы устройствам в этом случае увеличивается диапазон вертикально-поперечного движения подсоединенной машины относительно остова трактора. Осуществляется это путем соединения раскосов с тягами через пазы вилок. Вилки раскосов фиксируются на тягах отверстием вперед, так, чтобы раскосы свободно двигались внутри пазов, а пальцы в конце тяг не мешали им.
к меню ↑

Навеска передняя мтз-82 (видео)


к меню ↑

Навесные устройства, используемые с навеской МТЗ

Ассортимент навесного оборудования для МТЗ 82 на рынке постоянно растет. Он включает в себя не только разработки отечественных производителей, но и зарубежное оборудование, оснащенное универсальными сцепами. К основным навесным устройствам относятся:

  1. Экскаваторный ковш со стрелой. Отдельные модели оборудуются сменными рабочими органами, среди которых вилочный захват для сена и бревен. Устройство фиксируется как на задней, так и на передней навесках трактора. Импортные модели могут оборудоваться дополнительными опорами возле сцепа стрелы.
  2. Фронтальный отвал. Фиксируется трехточечной сцепкой на переднюю навеску. Используется отвал для расчистки строительных площадок и территорий от снега, грунта и песка. Также можно использовать для очистки дорог в комплекте с дорожной щеткой. Ширина ковша составляет не менее 2,5 м. Возможен также поворот ковша в сторону на угол до 30 градусов.
  3. Погрузчик на фронтальную навесную систему. Используется для погрузки на машины сыпучих грунтов, контейнеров (вилочный рабочий орган), а также для скирдования сена. Ковш монтируется на раму с гидроцилиндрами.
  4. Дорожная щетка. Фиксируется на заднем навесном механизме трактора. Представляет собой прямоугольную раму с роликом, на котором расположен барабан с щетиной. Ширина захвата устройства начинается с 1,8 м. Масса до 400 кг.
  5. Барабанные фрезы. Используются устройства для ремонта дорог и вспашки верхних слоев почвы. Барабан с приводом фиксируется напрямую к шарнирам тяг, без дополнительной рамы. Ширина обработки составляет не менее 400 мм. Производительность оборудования до 2000 м2 за одну смену.

Передний и задний навесные ковши на МТЗ 82

Также для упрощения землеройных работ, на рынке возможно приобрести шнековый бур. Соединяется с трактором посредством трехточечного сцепа и подключения к гидравлической системе. При необходимости бур увеличивается специальным удлинителем.

Для упрощения других работ используются автоматические косилки, кусторезы, шнековые снегоуборочные машины и другое.

к меню ↑

Возможные неисправности навески и способы их устранения

Использованию навесного механизма сопутствуют высокие нагрузки на рабочие органы устройства. Как следствие, возможны поломки отдельных агрегатов и комплектующих, что приводит к характерным неисправностям. Особенно это касается гидравлической составляющей системы.

Одной из неисправностей навески является то, что оборудование не поднимается. Основные причины неисправности следующие:

  1. Слишком высокая температура жидкости в системе (от 70 градусов и выше). Исправить положение можно, заглушив на время остывания мотор.
  2. Жидкость в гидроаккумуляторе и каналах системы упала выше минимальной отметки. Заполнить приемную емкость.
  3. Сломан насос гидравлической системы. Проблема кроется либо в самом насосе, либо в системе запуска. Нужно отрегулировать неисправный компонент.

Также возможен вариант, когда навесное оборудование застыло в верхнем положении и не опускается вниз. Причинами этого может быть:

Передняя навеска МТЗ 82

  1. Температура масла в системе ниже показателя 30 градусов. Прогреть мотор и поднять температуру.
  2. Золотник распределителя не функционирует. Разбирается распределитель и устраняется причина заклинивания.

Замедленный темп движения оборудования также является неисправностью и имеет такие причины:

  1. Количество масла упало ниже минимальной отметки. Пополнить запасы рабочей жидкости.
  2. Вес используемого устройства слишком большой. Это является одной из основных причин, когда оператор трактора неопытен и не ознакомился с рабочими характеристиками устройства. В этом случае следует немедленно заменить рабочий инструмент. Дальнейшее использование оборудования может привести к более серьезной поломке.
  3. Рабочая жидкость расходуется слишком быстро. В этом случае необходимо заменить насосное оборудование в системе.

Также к частым поломкам навесной системы относится повреждение или деформация каналов для масла. В результате этого ход рабочей жидкости затрудняется, повышается давление в системе и температура. Чтобы исправить положение, поврежденные каналы удаляются, а на их место устанавливается новая магистраль.

moezerno.ru

Отвал для снего СО 2.5 на трактор МТЗ 80/82 по цене производителя. Доставка в регионы. Полная техническая поддержка и гарантия.

Отвал для снега СО 2.5 (он же отвал снежный, коммунальный, плужный, снегоуборочный итд) предназначен для агрегатирования с тракторами МТЗ Беларус 82/80.
Основное назначение отвала это высокопроизводительная уборка снега и снежно-ледянных образований на любых поверхностях: дорогах, тротуарах, площадках итд.
Снегоуборочные отвалы СО 2.5 также могут использоваться и в качестве бульдозерного и планировочного навесного оборудоания для сдвига в сторону и планирования песка, грунта, щебня и других твердых и сыпучих материалов.

Особенности и преимущества отвалов СО 2.5

— специальная форма ножа переменная по высоте позволяет по сравнению с традиционными отвалами на МТЗ обеспечивать  более высокую производительность уборки и дальность отбрасывания снега.
— так же данная форма предотвращает забрасывание снега на кабину трактора при скоростной уборке снега.
— Быстросъемное устройство НУ2 позволяет производить  смену отвала на снегоочиститель серии СУ 2.1 и обратно за считанные минуты. А при наличии сельхоз треугольника на задней навеске можно устанавливать отвал на заднюю часть трактора и сдвигать снег при движении назад.
— Усиленная конструкция отвала гарантируют длительную интенсивную эксплуатацию.



Технические характеристики

Тип базового трактора, на который навешивается оборудование                                         Беларус 80/82
Техническая производительность оборудования,  м2 /час                                                           43 400
Рабочие скорость при уборке снега, км/час                                                                                        20
Высота отвала, мм                                                                                                                                      700-900
Ширина рабочей зоны, мм
— максимальная                                                                                                                                            2 500
— при повороте на 30° не менее                                                                                                                2 150

В комплект поставки входит сменные стальной нож и техпластина.

Отвал устанавливается на  МТЗ-80/82 на универсальная навеска НУ-2. Для установки на заднюю навеску требуестся дополнтельно установить на трактор только стандартный сельхоз. треугольник.

Более подробную информацию вы можете узнать у наших специалистов  по тел. (812) 385-58-77.













mtz-naveska.ru

Отвал на заднюю навеску МТЗ (планировщик универсальный ПУ-2400)

Отвал на заднюю навеску МТЗ (планировщик универсальный ПУ-2400)

 Планировщик МТЗ ПУ-2400 (отвал на заднюю навеску) предназначается для  планировочных, дорожно-строительных, коммунальных и иных типов работ с грунтами 1-2 категорий.

  Планировщик универсальный ПУ-2400 используется с целью распланировки площадок (в почвах I-II категорий) и очищения путей с снегопада. Способен эксплуатироваться в разных погодных условиях при температуре от -40 º до +40 º.

Технические характеристики ПУ-2400.

  Базовый трактор   МТЗ 82
  Ширина, мм   2500
  Высота, мм   990
  Длина, мм   1415
  Высота лопаты, мм   500
  Угол поворота стрелы   90 º
  Шаг поворота лопаты вокруг вертикальной оси   18 º
  Угол поворота лопаты вокруг горизонтальной оси   50 º
  Привод поворота стрелы   гидравлический
  Привод поворота лопаты вокруг горизонтальной оси   гидравлический
  Привод поворота лопаты вокруг вертикальной оси   ручной
  Общий вес, кг   450

Внимание! Для Вашего удобства,поворотный  отвал на заднюю навеску, может быть доставлен на собственном автотранспорте (ГАЗель) до Вашего адреса  на территории как Тюменской области, так и близлежащих областей (Курганская, Омская, ХМАО) в радиусе 500 км от г.Тюмени. Стоимость доставки отвала Вы можете уточнить по нашим телефонам: (3452) 500-855, 8(906)820-68-68.

  Наша компания не пытается навязать Вам конкретную модель отвала на трактор МТЗ или конкректный завод производитель навесного оборудования. Мы просто предлагаем приехать к нам на склад и самостоятельно выбрать отвал на МТЗ в Тюмени из наличия. Если необходимой модели отвала не оказалось в наличии на складе,мы его доставим в самые кратчайшие сроки.



 Гарантия низкой цены!
