Мтз 82 система охлаждения схема – Схема системы охлаждения МТЗ 80\Мтз 82 – Тракторы и самоходные шасси – Тракторы и устройства – Каталог статей

Элементы системы охлаждения и электрооборудования дизеля Д-243

_______________________________________________________________________________________________

_______________________________________________________________________________________________

Элементы системы охлаждения и электрооборудования дизеля Д-243

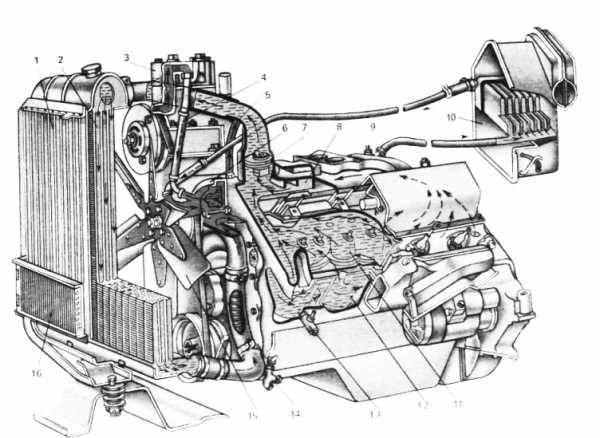

Схема системы охлаждения Д-243 трактора МТЗ-82

Охлаждение дизеля Д-243, в соответствии с рисунком, жидкостное с принудительной циркуляцией охлаждающей жидкости от центробежного насоса.

Температуру охлаждающей жидкости в системе контролируют по дистанционному термометру, датчик которого установлен в головке цилиндров.

Запрещается эксплуатация дизеля при загорании лампы перегрева охлаждающей жидкости.

Температура охлаждающей жидкости в системе охлаждения должна поддерживаться в пределах 85-95С.

Для ускорения прогрева двигателя Д-243 после пуска и автоматического регулирования температурного режима при различных нагрузках и температурах окружающего воздуха служит термостат с твердым наполнителем.

Водяной насос, вентилятор и генератор приводятся во вращение от шкива коленчатого вала дизеля при помощи клинового ремня.

Смазка в подшипниковую полость насоса заложена при сборке. Смазывание подшипников насоса не требуется в течение всего периода эксплуатации дизеля.

Система охлаждения дизелей Д-243 трактора МТЗ-82 с запуском от пускового двигателя соединена с системой охлаждения пускового двигателя.

Рубашка охлаждения цилиндра пускового двигателя сообщается с рубашкой охлаждения головки цилиндров дизеля, а рубашка охлаждения головки цилиндра пускового двигателя - с корпусом термостата дизеля.

Электрооборудование и система пуска Д-243

Из агрегатов электрооборудования на двигатель Д-243 и его модификации могут устанавливаться генераторы Г964.3701-1, Г964.3701-1-2 номинальной мощностью 1кВт и номинальным напряжением 14 В, или Г994.3701-1 номинальной мощностью 1 кВт и номинальным напряжением 28 В.

Генератор двигателя Д-243 представляет собой бесконтактную электромашину с односторонним электромагнитным возбуждением и встроенным регулятором напряжения.

Генератор работает параллельно с аккумуляторной батареей и служит для ее подзарядки, а также для питания постоянным током потребителей электроэнергии, установленных на тракторе МТЗ.

Для запуска дизелей применяется электрический стартер или пусковой двигатель.

В пусковое устройство дизелей с запуском от электрического стартера входит также электрофакельный подогреватель.

На двигатели устанавливаются стартеры AZJ 3124 или AZJ 3385, или СТ 142М, или 9142 780, или 24.3708 номинальным напряжением12 В.

По заказу потребителя на дизели могут устанавливаться стартеры AZJ 3352 или AZJ 3381, или СТ142Н, или 9172 780, или 20.3708 номинальным напряжением 12 В.

Стартер Д-243 представляет собой электродвигатель постоянного тока. Включение стартера дистанционное, с помощью электромагнитного реле и включателя стартера.

Электрофакельный подогреватель служит для подогрева всасываемого в цилиндры воздуха с целью облегчения пуска дизеля.

Для обеспечения пуска при низких температурах окружающего воздуха все дизели имеют места для подвода и отвода теплоносителя от предпускового подогревателя.

Пусковые двигатели Д-243 - одноцилиндровые, карбюраторные, двухтактные, с кривошипно-камерной продувкой.

Для ограничения и поддержания постоянной максимальной частоты вращения коленчатого вала пусковые двигатели снабжены однорежимным центробежным регулятором.

Рычаг регулятора соединен с дроссельной заслонкой карбюратора и автоматически регулирует ее прикрытие, поддерживая постоянной частоту вращения коленчатого вала.

Смазка деталей кривошипно-шатунного механизма пусковых двигателей осуществляется маслом, содержащимся в топливной смеси.

Шестерни распределения и их подшипники, детали редуктора смазываются смесью масла моторного и дизельного топлива в соотношении 1:1, заливаемой в корпус редуктора.

Система зажигания пусковых двигателей состоит из магнето правого вращения, свечи зажигания и провода высокого напряжения.

Запуск пусковых двигателей производится электрическим стартером.

Передача вращения от пускового двигателя к дизелю при пуске осуществляется одноступенчатым редуктором при помощи шестерни включения, вводимой в зацепление с венцом маховика дизеля.



_______________________________________________________________________________________________

_______________________________________________________________________________________________

_______________________________________________________________________________________________

_______________________________________________________________________________________________

_______________________________________________________________________________________________

specsts.ru

Система охлаждения тракторных двигателей

_____________________________________________________________________________

_____________________________________________________________________________


____________________________________________________________________________________________

Использование предохранительных муфт при применении ВОМ и карданных валов

Системы охлаждения могут быть воздушные или жидкостные. Воздушная система охлаждения применяется на двигателях тракторов Т-25А, Т-40-М и самоходном шасси Т-16 М. В ней отвод тепла от деталей двигателя осуществляется путем обдува их воздухом, подаваемым вентилятором. Для увеличения поверхности охлаждения наружные стенки цилиндров и головки цилиндров имеют ребра.

Техобслуживание и ремонт тракторов

Система состоит из следующих основных частей: направляющего аппарата, вентилятора, кожуха, дефлектора, направляющих щитков и створчатых жалюзи. Воздушный поток концентрируется направляющим аппаратом и направляется лопастями колеса вентилятора под кожух и далее к охлаждающим поверхностям.

Часть воздушного потока проходит через масляный радиатор и охлаждает масло, циркулирующее в нем. С помощью дефлекторов и щитков обеспечивается более равномерный и эффективный обдув всех цилиндров. Тепловой режим двигателя оценивается по температуре масла в поддоне картера, которая должна быть в пределах.

Для обеспечения необходимого температурного режима двигатель Т-25А, Т-40 оборудован системой охлаждения. Отвод тепла от двигателя может осуществляться или в жидкость, а затем от нее в воздух, или непосредственно в воздух.

Система воздушного охлаждения двигателя Д-37М: дефлектор; колесо вентилятора; направляющий аппарат вентилятора; пробки; вал вентилятора; шкивы; ограждение; ремень; болты; генератор; защелки; обтекатель; кожух; масляный радиатор; ребра цилиндров; тяга; створки жалюзи; направляющие щитки. При перегреве двигателя на щитке приборов загорается контрольная красная лампа.

Тепловой режим двигателя регулируется при помощи жалюзи, управляемых из кабины трактора. При повышении температуры жалюзи открывают. В холодное время года масляный радиатор выключают. Система воздушного охлаждения проще жидкостной системы по конструкции и в эксплуатации и нет опасности размерзания системы зимой.

К недостаткам воздушной системы охлаждения относятся повышенный шум при работе и потери мощности на привод мощного вентилятора. Жидкостная система охлаждения используется на большинстве тракторных дизелей (Д-50, Д-65Н, Д-240, СМД-14, СМД-60, СМД-62, ЯМЗ-238НБ, ЯМЗ-240Б, АМ-41, А-01М).

В качестве охлаждающей жидкости употребляется вода или антифризы. В зависимости от способа циркуляции воды в системе различают термосифонную и принудительную системы охлаждения.

Термосифонная система охлаждения. В ней циркуляция воды происходит вследствие разной плотности горячей и холодной воды. Применяется на пусковых двигателях ПД-10У, П-350, П-23.

Основные ее достоинства - простота устройства и быстрый нагрев двигателя при пуске, так как циркуляция воды начинается после ее прогрева. К недостаткам следует отнести медленную циркуляцию воды в системе, что вызывает необходимость увеличить емкость системы, а следовательно, и габариты двигателя.

Принудительная система охлаждения. В ней циркуляция воды происходит под действием центробежного водяного насоса, который нагнетает воду через водораспределительный канал в рубашку двигателя. Нагретая вода вытесняется в радиатор, охлаждается и по патрубку возвращается к насосу.

Циркуляция воды в системе начинается с пуском двигателя, и чтобы его быстро прогреть, перед радиатором устанавливают шторку или жалюзи, с помощью которых регулируют доступ воздуха к радиатору. На некоторых двигателях устанавливают термостат. В этом случае вода в системе может циркулировать по малому и большому кругу.

При пуске двигателя, когда он еще не прогрет, клапан термостата закрыт и не пускает воду в радиатор для охлаждения и она поступает из водяной рубашки к термостату, а затем через водоотводную трубку - в насос и далее в систему. Как только вода прогреется до температуры 70С, термостат открывается и пропускает воду по большому кругу через верхний патрубок в радиатор для охлаждения.

Циркуляция воды под действием насоса ускоряется, что позволяет уменьшить емкость системы, расход воды и повысить равномерность охлаждения деталей. Принудительная система охлаждения может быть открытая и закрытая. В открытой системе внутренняя полость радиатора сообщается с окружающей атмосферой через пароотводную трубку.

В закрытой системе полость герметически закрыта и сообщается с атмосферой через паровоздушный клапан, установленный в крышке заливной горловины радиатора. Это уменьшает испарение воды и образование накипи, что повышает эксплуатационные свойства трактора.

Рассмотрим закрытую систему с принудительным охлаждением двигателя Д-240. Основными частями ее являются: радиатор с заливной горловиной, водяной насос, вентилятор, термостат, водоотводящий патрубок (нижний) и водоподводящий (верхний) патрубок, сливные краники, шторка, термометр, а также водяная рубашка головки цилиндров и шланги.

Работа системы не отличается от описанной выше схемы принудительного охлаждения. Радиатор предназначен для охлаждения воды и состоит из верхнего и нижнего баков и двух боковых стоек, соединяющих бачки. Верхний и нижний баки соединены сердцевиной радиатора, находящейся между
стойками.

Сердцевина радиатора состоит из четырех рядов плоских латунных трубок, пропущенных через ряды спаянных с ними горизонтальных пластин. Пластины значительно увеличивают поверхность охлаждения и интенсивность теплоотдачи. Концы трубок тщательно припаяны к крайним более толстым пластинам, к которым болтами прикреплены верхний и нижний баки.

Между пластинами и бачками установлены резиновые прокладки. На верхнем бачке расположена заливная горловина, закрытая пробкой с паровоздушным клапаном. К задней стенке верхнего бачка присоединены водоподводящий патрубок и датчик дистанционного электрического термометра, к задней стенке нижнего бачка - водоотводящий патрубок и сливной краник.

Вентилятор создает интенсивный воздушный поток, обдувающий сердцевину водяного радиатора и масляного, установленного впереди водяного. Вентилятор смонтирован в одном узле с водяным насосом и располагается на его валу. Шестью болтами вентилятор крепится к шкиву насоса.

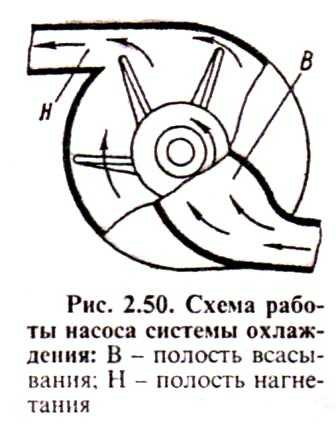

Водяной насос центробежного типа. Он предназначен для создания активной циркуляции воды в системе охлаждения. Крыльчатка водяного насоса закреплена на валике. При вращении крыльчатки вода под действием разрежения попадает на лопатки и выбрасывается в спиральный канал корпуса водяного насоса, откуда нагнетается в блок.

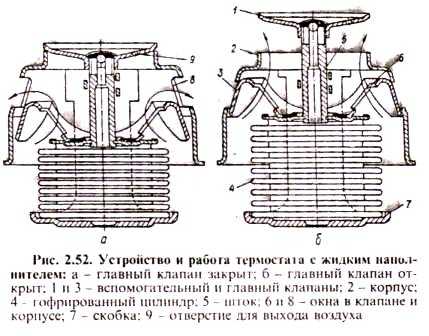

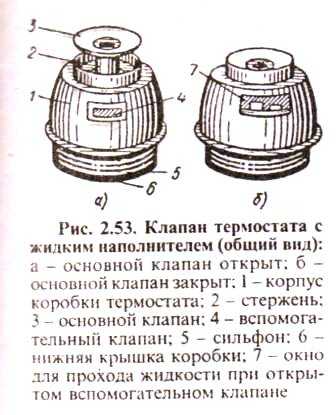

Термостат автоматически поддерживает температуру воды в заданных пределах и ускоряет прогрев двигателя после пуска. Термостат установлен на выходе воды из рубашки охлаждения блока цилиндров в патрубке. Когда температура воды меньше 70С, клапан термостата закрыт и вода не поступает в радиатор, а по трубке идет в насос и опять в рубашку блока.

Когда же температура превысит 70С, то жидкость, налитая в гофрированный цилиндр термостата, превращается в пар, под давлением которого клапан открывается и вода проходит через радиатор. Шторка, установленная перед водяным радиатором, позволяет изменить количество проходящего через радиатор воздуха и тем самым регулировать температуру охлаждающей жидкости.

На тракторе К-701 система охлаждения двигателя соединена с системой предпускового обогрева двигателя и отопителя кабины. На тракторах ДТ-75М, Т-150К, Т-150, Т-4М для облегчения пуска двигателя при низких температурах устанавливаются подогреватели ПЖБ-200 и ПЖБ-300.

Обслуживание жидкостной системы охлаждения заключается в проверке и поддержании необходимого уровня воды, проверке и регулировке натяжения ремня вентилятора, периодической промывке системы охлаждения и удалении накипи, проверке работы термостата, термометра и паровоздушного клапана.

Заполняют систему охлаждения чистой мягкой водой (лучше дождевой или снеговой) до уровня 50-60 мм ниже плоскости заливной горловины. Для смягчения воды можно использовать каустическую соду 6-10 г или 10-20 г тринатрийфосфата на 10 л воды. Нельзя работать при кипении воды в радиаторе. Нормальная температура воды должна составлять 80-95С.

При ТО-1 проверяют и регулируют натяжение ремня вентилятора. Натяжение ремня считается нормальным, если при приложении усилия 3-5 кгс на участке вентилятор — натяжное устройство прогиб его составит: 8-14 мм — для двигателей СМД-14, А-41, СМД-60, А-01М; 10-15 мм - для двигателей Д-50, ЯМЗ-240Б, Д-240. Для двигателей Д-130 прогиб должен быть 15-20 мм при усилии нажатия 5-7 кгс.

У двигателей Д-50, Д-65Н, Д-240, СМД-14 натяжение ремня вентилятора осуществляется перемещением генератора, а у ЯМЗ-240Б, АМ-41, СМД-60 - натяжного ролика. При ТО-3 промывают систему охлаждения и удаляют накипь, Для удаления накипи используется 6%-ный раствор молочной кислоты, нагретой до температуры 30—40С.

После прекращения выделения углекислоты (через 2-3 ч) раствор сливают из системы. Для удаления накипи из системы охлаждения применяют также содовый раствор, содержащий 1000 г бельевой соды и 500 г керосина или 750 г каустической соды и 250 г керосина на 10 л воды. На этом растворе двигатель работает смену, после чего систему промывают и заливают чистую мягкую воду.

Проверка исправности термостата. Термостат вынимают из корпуса и опускают в сосуд с водой и контрольным термометром. Нагревая воду и перемешивая ее, фиксируют температуру начала открытия клапана. Она должна быть 68-70С.

Неисправности системы охлаждения. Признаком неисправности является перегрев двигателя. Причинами перегрева могут быть: недостаточное количество воды в системе, слабое натяжение ремня вентилятора, наружное загрязнение сердцевины радиатора, закрытие шторок или жалюзи, образование накипи на внутренней поверхности трубок радиатора и водяной рубашки, неисправность термостата, поломка водяного насоса.

_____________________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________


__________________________________________________________________________

Сервис и регулировки МТЗ-82
__________________________________________________________________________

Эксплуатация и сервис МТЗ-82.1, 80.1, 80.2, 82.2 Ремонт МТЗ-80 Обслуживание и эксплуатация МТЗ-1221 Техобслуживание и эксплуатация МТЗ-320 Эксплуатация и сервис тракторов

mtz-sibir.ru

Система охлаждения двигателя трактора

Строительные машины и оборудование, справочник

Категория:

   Тракторы-2



Система охлаждения двигателя трактора

Двигатель работает нормально только при определенном тепловом состоянии. Если головка цилиндров, цилиндры, поршни и другие детали от соприкосновения с горячими газами перегреваются, то повышается их изнашиваемость из-за выгорания смазочного материала. Уменьшение зазоров вследствие теплового расширения может привести к заклиниванию поршней в цилиндрах. Одновременно снижается мощность из-за ухудшения наполнения цилиндров. В карбюраторных двигателях перегрев может быть причиной детонации, т. е. когда сгорание горючей смеси переходит во взрывную форму.

Таких отрицательных последствий не будет, если охлаждать горячие детали двигателя. Однако излишнее охлаждение тоже недопустимо. Если двигатель переохлажден, то увеличиваются потери теплоты в процессе преобразования ее в механическую энергию. Кроме того, топливо плохо испаряется, трудно воспламеняется и не полностью сгорает, что снижает мощность и экономичность двигателя, а обильное образование нагара при неполном сгорании может привести к залеганию поршневых колец и зависанию клапанов. Изнашиваемость в переохлажденном двигателе тоже увеличивается, так как происходит конденсация продуктов сгорания в цилиндрах, а они, будучи в жидком состоянии, вызывают сильную коррозию цилиндров, поршней и поршневых колец. В дизелях из-за увеличенной задержки самовоспламенения топлива повышается жесткость работы, а в карбюраторных двигателях пары бензина, конденсируясь на стенках цилиндров, смывают масло и разжижают его.

Наивыгоднейшее тепловое состояние двигателя поддерживает система охлаждения, которая отводит лишнюю теплоту от деталей и передает ее окружающему воздуху. Если теплота от деталей отводится непосредственно воздухом, то такое охлаждение называют воздушным, если же передатчиком теплоты воздуху служит жидкость — жидкостным.

В двигателях жидкостного охлаждения цилиндры и их головки заключены в водяную рубашку, которая сообщена с радиатором. При работе двигателя жидкость циркулирует: нагретая горячими Деталями она поступает в радиатор и растекается тонкими струйками по его трубкам; воздух обдувает трубки, в результате чего жидкость охлаждается и снова возвращается в рубашку цилиндров.

В двигателях воздушного охлаждения цилиндры и их головки обдуваются потоком воздуха, создаваемым вентилятором. Для увеличения поверхности охлаждения на них выполнены ребра. Система воздушного охлаждения проще по устройству. Здесь нет радиатора и соединительных трубопроводов, поэтому габариты и масса двигателя меньше. Обслуживание двигателя с воздушным охлаждением тоже проще, так как не нужно следить за плотностью соединений, а в холодное время не возникает опасности замерзания воды и связанного с этим разрушения двигателя. Однако детали охлаждаются менее равномерно, так как воздух хуже отводит теплоту от деталей, чем вода. Работают двигатели воздушного охлаждения более шумно из-за отсутствия звукового изолятора, каким является водяная рубашка.

На рисунке 36 показана система жидкостного охлаждения двигателя Д-240 — типичная для двигателей с рядным расположением цилиндров. Водяные рубашки В и Д головки и блока цилиндров патрубками и резиновыми шлангами соединены с радиатором. Позади радиатора расположен вентилятор, который выполнен в общем узле с водяным насосом, закрепленным на передней стенке блок-картера и приводимым в действие клиновым ремнем от шкива коленчатого вала. Заполняют систему через заливную горловину радиатора с крышкой. Сливают воду через кран в нижнем баке радиатора и кран на правой стороне блок-картера. Как и у всех изучаемых двигателей, рассматриваемая система охлаждения закрытая. Это значит, что ее внутренняя полость сообщается с атмосферой лишь кратковременно, через специальный паровоздушный клапан, когда давление в ней станет больше или меньше допустимого. Благодаря этому вода меньше испаряется, а закипает при температуре больше 100 °С.

При работе двигателя в системе происходит принудительная циркуляция воды. Насос нагнетает охлажденную в радиаторе воду через распределительный канал в рубашки. Здесь она охлаждает детали и по шлангу поступает в радиатор. Проходя по его трубкам, между которыми вентилятор просасывает воздух, вода охлаждается и насосом снова нагнетается в водяные рубашки.

Чтобы вследствие разности температур не было коробления и трещин в деталях, участки, подверженные наибольшему нагреву, охлаждаются направленными потоками. Так, выходя из отверстий Е водораспределительного канала А, вода интенсивно омывает верхний пояс цилиндров, в то время как в нижней части скорость циркуляции незначительна. Каналы Г, по которым вода идет в рубашку В головки цилиндров, направляют потоки к перемычкам клапанных гнезд и форсункам. Равномерному охлаждению деталей способствует одинаковая толщина слоя воды вокруг гильз и высокая скорость циркуляции, благодаря чему достигается небольшая разность температур воды на входе в двигатель и на выходе из него.

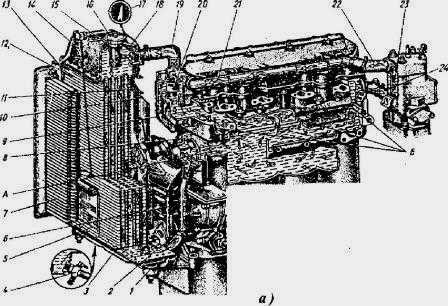

Рис. 1. Система охлаждения дизеля Д-240Л (а) и схемы установки термостата на 4-240 (б) и Д-240Л (в): 1 — клиновой ремень; 2 — масляный радиатор; 3 — водяной насос; 4 и 13 — шланги; 5 — g ^™лятор; 6 — кожух вентилятора; 7 — сердцевина (трубки) радиатора; 8 — маслопровод; „v верхний бак радиатора; 10 — трос; 11 — крышка заливной горловины; 12 — паровоз-Ушная трубка; 14 — термостат; 15 — корпус термостата; 16 — водоотводящая труба; 17 — температуры; 18, 19 и 22 — патрубки; 20 — датчик; 21 — амортизатор; 23 — ниж-и бак радиатора; 24 — сливной кран; 25 — шторка; 26 — радиатор

Рис. 2. Система охлаждения двигателя ЗИЛ-130: 1 — жалюзи; 2 — радиатор; 3 — компрессор; 4 — трубопровод; 5 — подводящий трубопровод; 6 — водяной насос 7 — термостат; 8-рубашка впускной трубы; 9 – кран отопителя кабины

Вода может циркулировать в системе и без насоса — за счет уменьшения ее плотности при нагревании. Именно такая термосифонная циркуляция происходит при прогреве пускового двигателя. Нагретая в его рубашке Б вода движется вверх, а взамен ее из рубашки В головки цилиндров дизеля поступает холодная вода. Нагретая же вода по трубе поступает в корпус термостата и через канал и полость К идет в водяную рубашку головки цилиндров и прогревает ее, облегчая тем самым пуск дизеля.

Системы охлаждения проектируют в расчете на наиболее тяжелые условия, предполагая, что двигатель будет работать с полной нагрузкой при высокой температуре окружающего воздуха. Чтобы такая система не переохлаждала двигатель и при любых нагрузках и погоде обеспечивала наивыгоднейший тепловой режим, а после пуска быстрейший прогрев, в ней имеются регулирующие устройства. Охлаждение регулируют за счет изменения количества воздуха и воды, проходящих через радиатор. Поток воздуха изменяют шторкой или жалюзи, расположенными перед радиатором, открывают лли закрывают которые с рабочего места водителя. В некоторых двигателях количество воздуха, проходящего через радиатор, регулируется автоматически, периодическим отключением вентилятора, приводимого в действие через гидромуфту.

Автоматически количество воды, проходящей через радиатор, регулируется термостатом. В рассматриваемой системе термостат помещен в разъемном корпусе, который привинчен к головке цилиндров. После пуска холодного дизеля, как и во время прокрутки его пусковым двигателем, полости Ж и К разделены клапаном термостата. Поэтому вода из рубашки В головки цилиндров не проходит в полость Ж, а следовательно, и в радиатор. Через открытые боковые окна термостата она поступает в полость Н и далее по каналу М и шлангу к насосу и неохлажденная снова будет нагнетаться в рубашку, благодаря чему двигатель быстро прогреется.

Когда температура воды достигнет 75…80 °С, клапан термостата начнет открываться, и часть воды из головки цилиндров будет проходить в радиатор и охлаждаться в нем. По мере прогрева увеличивается открытие клапана термостата, а следовательно, и поток воды через радиатор. Таким образом, тепловое состояние регулируется автоматически. При температуре 95 °С вся циркулирующая в системе вода проходит через радиатор. Тепловое состояние двигателя контролируют с помощью дистанционного термометра. Его датчик ввинчен в головку цилиндров, а указатель смонтирован на щитке приборов.

На рисунке 2 показана жидкостная система охлаждения V-образного двигателя. Для нее характерны такие особенности. Каждый ряд цилиндров имеет обособленную водяную рубашку со своим сливным краном. Нагнетаемая насосом вода разветвляется на два потока, каждый из которых поступает в свой водораспределительный канал и далее в водяную рубашку соответствующего ряда цилиндров, а из них в рубашки головок цилиндров. В рубашках вода движется направленными потоками, охлаждая наиболее нагретые части.

В дизелях вода из рубашек головок цилиндров по отводящим трубам идет в радиатор, или, минуя его, — к водяному насосу. У карбюраторных двигателей вода из рубашек головок цилиндров предварительно проходит через водяную рубашку впускного трубопровода и, омывая стенки его каналов, подогревает идущую по ним горючую смесь, улучшая этим испарение бензина.

Читать далее: Устройство системы жидкостного охлаждения

Категория: - Тракторы-2


Главная → Справочник → Статьи → Форум


stroy-technics.ru

Система охлаждения дизеля МТЗ

_____________________________________________________________________________

_____________________________________________________________________________


____________________________________________________________________________________________

Проверка герметичности системы охлаждения дизеля Д-245, 240, 243 и состояния клапанов пробки радиатора с помощью индикатора ДСО-2.

В корпусе приспособления помещен поплавок, с помощью которого фиксируется момент срабатывания клапанов пробки расширительного бачка, отрегулированных на определенное давление.

При закрытых кранах 3, 13 (рис.5) создается давление в воздушном баллоне. С помощью редуктора оно устанавливается на 0,15...0,16 МПа.

В схему приспособления для проверки клапанов пробки расширительного бачка и герметичности системы охлаждения дизельного двигателя Д-240, 245, 243 тракторов МТЗ входят: редуктор; баллон; кран; манометр; стакан; рамка; зажим; двухходовые краны; регулировочный винт; индикатор; клапаны пробки; винтовой кран.

Снятую с горловины расширительного бачка пробку закрепляют на стакане. При перекрытии крана воздух подается в верхнюю полость стакана.

Нижнюю полость стакана соединяют с индикатором с помощью крана. Давление, действующее на паровой клапан, фиксируется манометром в момент поднятия поплавка в индикаторе.

Затем соединяют индикатор с нижней полостью стакана, а воздух подают из воздушного баллона в верхнюю полость и фиксируют давление, при котором открывается воздушный клапан пробки.

Для проверки герметичности системы охлаждения приспособлением ДСО-2 на горловину расширительного бачка вместо пробки установить насадку приспособления, соединенную с краном.

При закрытых кранах редуктором создают давление 0,6...0,7 МПа и открывают кран. По секундомеру и манометру следят за изменением давления в системе охлаждения.

Одновременно с проверкой герметичности системы можно проверить на работающем моторе и состояние прокладки головки цилиндров. Для этой проверки устанавливают минимальную частоту вращения коленчатого вала и наблюдают за показаниями манометра.

Колебание стрелки манометра свидетельствует о поступлении газов из цилиндров в систему охлаждения, т.е. о повреждении прокладки или самой головки цилиндров.

Проверка натяжения ремня привода вентилятора и генератора с помощью приспособления КИ-8920.

Устройство действует по принципу зависимости линейной величины прогиба ремня от угла прогиба при заданном усилии.

Температуру охлаждающей жидкости в системе охлаждения контролируют по указателю температуры, датчик которого установлен в задней части головки цилиндров. Кроме того, в корпусе водяного насоса установлен датчик перегрева охлаждающей жидкости.

Запрещается эксплуатация дизельного двигателя при загорании сигнализатора перегрева охлаждающей жидкости. Температура охлаждающей жидкости в системе охлаждения должна поддерживаться в пределах 75...95 С.

Открывая пробку расширительного бачка при перегреве двигателя МТЗ, следует помнить, что возможно выбрасывание пара из горловины бачка, которое может привести к ожогу лица и рук.

Смазка „Литол" в подшипниковую полость корпуса насоса заложена при сборке насоса на заводе-изготовителе и не требует пополнения в течение всего периода эксплуатации мотора.

Замена смазки производится только при ремонте водяного насоса.

Параметры водяного насоса, вентилятора и термостата Д-243, 240, 245

Обозначение / Материал / Масса, кг / Твердость рабочих поверхностей

Корпус жидкостного насоса 245-1307025 / СЧ 20 / 3,62 / 170...241 НВ

Валик жидкостного насоса 245-1307053-Г / Сталь 40ХН / 0,363 / 26...32 НRCэ

Шкив жидкостного насоса 245-1307163-Б / СЧ 20 / 2,9 / 170...241 НВ

Крыльчатка жидкостного насоса 240-1307074-В / СЧ 20 / 0,554 / 170...241 НВ

Корпус термостата нижний 245-1306021 / АЛ4 / 0,845 / Не менее 70 НВ

Патрубок жидкостного насоса 245-1307044-Д / АЛ4 / 0,570 / Не менее 70 НВ

Кольцо упорное 260-1307169 / Сталь 40Х13 / 0,03 / 49,5...54 НRCэ

Вентилятор 240-1308040-А / Сталь 20

Водяной насос МТЗ

Детали водяного насоса Д-245, 240, 243: подшипники; распорная втулка; корпус; уплотнение; болт; крыльчатка; шпонка; вентилятор; шкив; вал.

Корпус водяного насоса в сборе должен быть испытан водой под давлением 0,2±0,01 МПа в течение 2 мин. При этом течь или появление капель не допускается.

Площадь прилегания торцовой поверхности опорной втулки корпуса водяного насоса при проверке на краску должна быть не менее 85% при ширине непрерывного кольцевого отпечатка не менее 2 мм.

Крыльчатку балансировать статически. Остаточный дисбаланс не более 6 г/см. Массу следует корректировать сверлением в плоском торце отверстий диаметром 8 мм на радиусе не более 37 мм. Выход сверла не допускается.

Шкив водяного насоса балансировать статически. Остаточный дисбаланс не более 8 г/см.

Массу корректировать сверлением в торце отверстий диаметром 8 мм на диаметре 100-8,0 мм на глубину не более 8 мм.

Толщина перемычек между отверстиями должна быть не менее 5 мм.

Торец уплотняющей шайбы при сборке водяного насоса должен быть покрыт тонким слоем коллоидно-графитовой смазки ОСТ 6.08.430-74.

Подшипниковая полость должна быть заполнена смазкой Литол-24 ГОСТ 21150-75 массой 35...40 г.

Гайка должна быть затянута моментом 100...120 Нм.

Выступание крыльчатки за торец корпуса водяного насоса Д-240, 240, 245 допускается не более 0,4 мм, а утопание - не более 1 мм.

Биение конических поверхностей ручья шкива водяного насоса допускается не более 0,3 мм при установке индикатора перпендикулярно к образующей конической поверхности.

Торцовое биение фланца шкива водяного насоса трактора МТЗ допускается не более 0,35 мм на крайних точках.

Радиальное биение наружного диаметра ступицы шкива водяного насоса допускается не более 0,15 мм.

Водяной насос в сборе должен быть испытан на производительность на стенде ОР-18003-07. При частоте вращения вала насоса 2600±20 мин-1 и противодавлении 0,03 МПа производительность насоса должна быть не менее 2,25 см3/с.

Расклепанные головки заклепок вентилятора должны иметь высоту не менее 3 мм и диаметр не менее 7 мм.

Зазор между хвостовиком крестовины и лопастью на расстоянии 5 мм вокруг стержня заклепки не допускается, на расстоянии 5...10 мм вокруг стержня заклепки зазор должен быть не более 0,1 мм, а на расстоянии 5 мм от внутренней кромки лопасти - не более 0,2 мм.

Боковые идентичные кромки лопастей вентилятора должны лежать в одной плоскости с допустимым отклонением 3 мм.

Биение боковых кромок лопастей вентилятора допускается не более 3 мм на крайних точках.

Для одного вентилятора разность ширины лопастей в плоскости крестовин не должна превышать 4 мм.

На дизели Д-240 устанавливаются вентиляторы с неравномерным Х-образным расположением лопастей, которые полностью взаимозаменяемы с ранее устанавливаемыми вентиляторами.

Вентилятор в сборе балансировать статически. Остаточный дисбаланс не более 25 г/см.

Массу корректировать приваркой к выпуклой поверхности лопасти стальных пластин круглой или прямоугольной формы толщиной не более 1,5 мм в количестве не более двух на лопасть и не более чем на двух лопастях.

На дизели Д-243, 245 устанавливаются только пластмассовые вентиляторы, балансировка которых произведена при их изготовлении и в эксплуатации её проведения не требуется.

Вентилятор должен быть окрашен в цвет, отличающийся от цвета дизеля.

Термостат должен быть очищен от накипи в кипящем 8...10 % щелочном растворе в течение 15...20 мин, а затем промыт чистой водой.

Температура в момент начала открытия клапана термостата, помещенного в постепенно прогреваемую воду, должна быть 84...87С, а в момент полного открытия клапана 91...95С; высота подъема полностью открытого клапана - не менее 8,5 мм.

Клапан термостата в закрытом положении должен плотно прилегать к седлу; допускаемый зазор между клапаном и седлом 0,1 мм.

Смещение клапана относительно горловины допускается не более 0.5 мм.

_____________________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________


__________________________________________________________________________

Сервис и регулировки МТЗ-82
__________________________________________________________________________

Эксплуатация и сервис МТЗ-82.1, 80.1, 80.2, 82.2 Ремонт МТЗ-80 Обслуживание и эксплуатация МТЗ-1221 Техобслуживание и эксплуатация МТЗ-320 Эксплуатация и сервис тракторов

mtz-sibir.ru

Детали термостата системы охлаждения двигателя Д-240/243 трактора МТЗ-80, МТЗ-82

Детали термостата системы охлаждения двигателя Д-240/243 трактора МТЗ-80, МТЗ-82

1 - 50-1306025-02 Корпус

2 - Кольцо 037-041-25-2-1

3 - ТС-109-1306100 Термостат

4 - 50-1306026 Прокладка

5 - 50-1306028-Б2 Шланг

6 - ХС-26-019 Хомутик

7 - Шайба 8 ГОСТ 6402-70

8 - Болт М8-6gх50.88.35.019 ГОСТ 7795-70

50-1306025-02, 037-041-25-2-1, ТС-109-1306100, 50-1306026, 50-1306028-Б2, ХС-26-019

Радиатор Д-240/243 трактора МТЗ-80/82 предназначен для охлаждения воды, нагревающейся в водяной рубашке дизеля. Вода, проходя через радиатор, отдает тепло обдувающему его потоку воздуха. Сердцевина радиатора состоит из четырех рядов вертикальных плоских трубок, пропущенных через ряд спаянных с ними горизонтальных пластин.

Трубки и пластины сердцевины изготовлены из латуни. Концы трубок припаяны к крайним (основным) более толстым пластинам и несколько выступают над их поверхностью. Улучшению условий теплоотдачи способствует ступенчатое (коридорное) расположение трубок по глубине радиатора.

К крайним пластинам радиатора Д-240/243 трактора МТЗ-80/82 на болтах прикреплены верхний и нижний латунные бачки. Между пластинами и бачками установлены резиновые прокладки. По обеим сторонам сердцевины проходят стойки, соединяющие бачки радиатора.

К задней стенке верхнего бачка присоединен водоподводящий патрубок. На верхней части бачка расположена заливная горловина, закрытая пробкой с паровоздушным клапаном. К задней стенке нижнего бачка присоединены водоотводящий патрубок и сливной краник.

Крепление радиатора на тракторе МТЗ-80/82 эластичное: к переднему брусу при помощи опоры с резиновыми амортизаторами, а в верхней части - растяжками к головке блока цилиндров.

Термостат Д-240/243 трактора МТЗ-80/82 автоматически поддерживает температуру воды в заданных пределах и ускоряет прогрев дизеля после пуска. Он состоит из корпуса, датчика термостата с твердым наполнителем, верхнего основного и нижнего вспомогательного клапанов.

Корпус термостата Д-240/243 трактора МТЗ-80/82 отштампован из латуни. В боковой его поверхности сделано два окна. Верхний торец корпуса служит седлом для основного клапана, а отбортовка нижнего - для закрепления корпуса в коробке термостата. К верхней части датчика прикреплены основной клапан и рычаг вспомогательного клапана.

Термостат Д-240/243 трактора МТЗ-80/82 помещен в корпус и установлен на выходе из рубашки охлаждения блока цилиндров. Термостат с твердым наполнителем имеет меньшую чувствительность к изменению давления в системе и большие перестановочные усилия в сравнении с сильфонным.

Когда температура охлаждающей жидкости меньше 70°С, основной клапан закрыт, и жидкость через окна поступает по патрубку в насос, а затем в водяную рубашку блока. Следовательно, жидкость не проходит через радиатор и поэтому быстро нагревается.

Когда же температура охлаждающей жидкости больше 70°С, увеличивается объем смеси церезина с алюминиевой пудрой, выдвигается поршень с установленным на нем основным клапаном и открывается проход охлаждающей жидкости в радиатор. При этом вспомогательный клапан перекрывает окна для прохода жидкости в водяной насос, минуя радиатор.







Система охлаждения тракторов МТЗ, ЮМЗ (двигатели Д-240, Д-245 и Д-65)



В рассматриваемых двигателях реализована система жидкостного охлаждения, закрытая (сообщается с окружающей средой лишь кратковременно, через клапан). Система охлаждения дизелей с пусковыми бензиновыми двигателями, общая (объединенная). Действует она следующим образом.

Насос 8 (рис. 2.48) забирает охлажденную жидкость из нижнего 3 бака радиатора и нагнетает ее в рубашку охлаждения дизеля (при наличии - и пускового двигателя), вытесняя из нее в верхний бак радиатора нагретую. Перетекая по трубкам, сердцевина 12 радиатора с верхнего 14 бака в нижний 3 жидкость охлаждается воздухом, который засасывается вентилятором 10. Температуру жидкости в системе контролирует с помощью термометра 17. Оптимальная рабочая температура 80.. .97°С. Для ручного регулирования теплового состояния дизеля предусмотрена шторка 5. В холодном двигателе термостат 20 перепускает охлажденную жидкость к насосу, исключает этим ненужное ее охлаждение в радиаторе. Заливная горловина радиатора герметически закрыта крышкой 16 с паровым и воздушным клапанами.

Насос у рассматриваемых дизелей конструктивно объединен с вентилятором и устроен подобно.

К корпусе 16 (рис. 2.49) насоса на двух шарикоподшипниках вращается стальной валик 13. На переднем конце валика на сегментной шпонке установлен шкив 7. С помощью клиноременной передачи шкив насоса получает вращение от шкива коленчатого вала.

Подшипники валика насоса смазываются через масленку 6. Для каркасных резиновых сальника 11 и 15, запрессованных в корпус насоса, предохраняют просачивание смазки наружу. Для предотвращения перемещения валика насоса вперед передний подшипник валика зафиксирован кольцом 12. На задний конец валика посажена крыльчатка 5, имеющая цилиндрический диск с равномерно расположенными на нем шестью криволинейными перьями.

Узел уплотнения жидкостной полости состоит из упорной втулки 2, запрессованной в корпус насоса, текстолитовой графитированной уплотнительной шайбы 3, входящей двумя выступами в прорези цилиндрической части и резиновой уплотнительной манжеты 1, штампованной обоймы сальника и штампованного кольца манжеты сальника. Весь узел уплотнения жидкостной полости насоса (кроме втулки 2) смонтирован в цилиндрическом колодце крыльчатки и застопорен от выпадания из нее пружинным кольцом. Просочившаяся при работе насоса через уплотнение жидкость сливается наружу через сливное отверстие в корпусе насоса.

Шкив 7 получает вращение от коленчатого вала посредством клинового ремня. При вращении крыльчатки жидкость, находящаяся между ее лопастями, выбрасывается центробежной силой в полость нагнетания Н (рис. 2.50). При выходе жидкости из промежутков между лопастями в центре крыльчатки создается разрежение, под действием которого сюда поступает жидкость из полости всасывания В, соединенной с нижним бачком радиатора.

Устройство насоса с вентилятором дизеля Д-245 отличается от рассмотренных. В корпусе 6 (рис. 2.5 1) вращается чугунная крыльчатка 8, напрессованная на валик 11 и закрепленная болтом 10. Валик насоса установлен на двух шарикоподшипниках 2 полузакрытого типа.

В корпусе крыльчатки 8 запрессована втулка 7, к торцевой поверхности которой пружина 4 прижимает уплотняющую свинцово-графитовую шайбу 5.

Полированные поверхности втулки 7 и шайбы 5 образуют подвижное уплотнение, защищающее полость подшипников от попадания воды (охлаждающей жидкости). Отдельные капли воды, просочившиеся через уплотнение насоса, сливаются через дренажное отверстие в корпусе. Вентилятор крепится к торцу шкива 1 насоса. Валик насоса и вентилятор приводятся во вращение при помощи двух клиновидных ремней. В подшипники и полость насоса закладывается одноразовая смазка "Лцтол-24", и в течение всего периода эксплуатации смазка подшипников не требуется.

Термостат служит для регулирования температуры охлаждающей жидкости путем подключения или отключения радиатора. Применяют термостаты с жидкостным (ЮМЗ) или твердым (МТЗ) наполнителями.

Жидкостный двухклапанный термостат (рис. 2.52) состоит из гофрированного цилиндра 4, корпуса 2, главного 3 и вспомогательного 1 клапанов, штока 5. Цилиндр изготовлен из латуни и заполнен водным раствором спирта.

При температуре охлаждающей жидкости ниже 65-75°С гофрированный цилиндр сжат, главный клапан перекрывает доступ жидкости в радиатор, а через окна вспомогательного клапана и корпуса она перепускается к насосу. Нагревающаяся в рубашке охлаждения жидкость не поступает в радиатор, а циркулирует по так называемому малому кругу и интенсивно нагревается. При температуре охлаждающей жидкости в пределах 70°С наполнитель гофрированного цилиндра начинает интенсивно испаряться, значительно увеличивая свой объем. Цилиндр растягивается, главный клапан открывается, при этом одновременно закрывается вспомогательный клапан. Часть жидкости начинает циркулировать через радиатор, остальная перепускается к насосу. При температуре жидкости 80-90°С главный клапан полностью открыт, а вспомогательный закрыт. Жидкость циркулирует по большому кругу и охлаждается в радиаторе. В таком состоянии система охлаждения максимально обеспечивает отвод теплоты от дизеля.

При снижении температуры охлаждающей жидкости пары спирта в цилиндре конденсируются, давление уменьшается, и главный клапан прикрывает доступ жидкости к радиатору. При этом открывается вспомогательный клапан, увеличивая поток жидкости к насосу.

Общий вид рассмотренного клапана приведен на рис. 2.53.

У термостата с твердым наполнителем на цилиндре 4 (рис. 2.54) находятся основной 5 и два перепускных 3 клапана, а внутри - эластичная вставка 6. Нижний конец вставки завальцован в цилиндре, пространство вокруг нее заполнено активной смесью 8.

Термосиловой элемент надет на стержень 1, который закреплен гайкой в скобе 10, припаянной к корпусу 2 термостата. Пружина 7, надавливая на опорную шайбу, надетую на термосиловой элемент, удерживает его в. нижнем положении (как показано на рисунке). При этом основной клапан закрывает горловину корпуса 2 и, таким образом, перекрывает проход жидкости к радиатору. Через боковые окна корпуса жидкость направляется к насосу.

В процессе прогревания активная смесь расширяется, сдавливает вставку 6 и, когда температура охлаждающей жидкости достигнет 78.. .82°С, она станет сползать вверх по конусному концу стержня, увлекая за собой термосиловой элемент вместе с клаке папами. При температуре в пределах 95°С основной клапан полностью открыт, а боковые закрыты.

Радиатор состоит из верхнего 14 (см. рис. 2.48) и нижнего З бачков, сердцевины 12 и деталей крепления.

Обычно применяют трубчатые сердцевины, представляющие собой несколько рядов вертикально расположенных круглых или овальных латунных трубок.

Для увеличения поверхности охлаждения и повышения жесткости на трубки надеты и припаяны к ним тонкие латунные пластины.

Верхний и нижний баки изготовлены из чугуна или латуни. В верхнем баке расположена заливная горловина с пробкой 16 и пароотводящей трубкой 18.

Для регулирования интенсивности обдува трубок радиатора воздухом спереди него располагается шторка 5 или жалюзи.

Жидкость из рубашки охлаждения поступает в верхний бак радиатора, оттуда, по трубкам сердцевины, перетекает в нижний.

В крышке заливной горловины радиатора системы охлаждения закрытого типа есть паровоздушный клапан (рис. 2.55). Он изолирует систему охлаждения от атмосферы и поддерживает в ней избыточное давление, что повышает температуру кипения, снижает парообразование и расход охлаждающей жидкости.

При надетой на горловину 2 крышке 5 радиатора паровой канал 4 через резиновую прокладку прижат пружиной 7 к уступу горловины и изолирует полость верхнего бачка радиатора от атмосферы.

В центре парового клапана расположен воздушный клапан 1.

Когда давление в системе становится на 0.05.. .0,07 МПа выше атмосферного (вследствие парообразования), паровой канал 4, преодолевая сопротивление пружины 7, перемещается по штоку б вверх. Пар из верхнего бачка радиатора проходит через образовавшуюся щель и трубкой 8 выводится в атмосферу.

В случае образования разрежения в системе охлаждения (при охлаждении горячего двигателя, утечки жидкости и т.д.) до 0,001...0,01 МПа через воздушный канал подсасывается воздух, что исключает деформацию латунных трубок сердцевины радиатора.

У тракторов семейства ЮМЗ сердцевина 1 (рис. 2.56) радиатора системы охлаждения состоит из четырех рядов вертикальных плоских трубок, на которые надеты горизонтально расположенные пластины (все из латуни).

Концы трубок припаяны к крайним пластинам радиатора, к которым прикреплены болтами верхний 3 и нижний 9 баки (для уплотнения установлены прокладки). Баки соединяются стойками 2 и 6 по обеим сторонам сердцевины. В верхней части верхнего бака припаяна заливная горловина 4 с пробкой 5 (внутри ее - клапаны). Для спуска охлажденной жидкости в соединительный патрубок нижнего бака ввернут краник.

Радиатор прикреплен к переднему брусу трактора на двух опорах 8 с помощью гаек через пружины и резиновые шайбы. С задней стороны к стойкам радиатора системы охлаждения прикреплены кожух 7 вентилятора, который направляет поток воздуха на дизель и предотвращает попадание на лопасти вентилятора каких-либо предметов.

Один конец шторки 2 (рис. 2.57), установленной впереди радиаторов систем охлаждения в смазки, соединен с планкой 1, укрепленной в нижней части радиатора, второй закреплен на барабане З. С помощью барабана перемещают закрепленную ось в вертикальной плоскости. При перемещении оси шторка наматывается на барабан или сматывается с него. Наматывается шторка (движение барабана вниз) под действием пружины 4. При перемещении оси вверх барабан, вращаясь, закрывает пружину.

Управляют шторкой с помощью блока 6, расположенного в кабине. Для опускания шторки нужно - нажать на рукоятку блока. При этом выступы стопорной шайбы в планки выйдут из зацепления и дадут возможность повернуть рукоятку и установить шторку в нужное положение. Возвращается рукоятка в исходное положение под действием пружины.




Дата добавления: 2015-10-28; просмотров: 976 | Нарушение авторских прав



mybiblioteka.su - 2015-2018 год. (0.011 сек.)

mybiblioteka.su

Система охлаждения и электрооборудование двигателя Д-243

________________________________________________________________________

Система охлаждения и электрооборудование двигателя Д-243

Схема системы охлаждения Д-243

Охлаждение дизеля Д-243, в соответствии с рисунком, жидкостное с принудительной циркуляцией охлаждающей жидкости от центробежного насоса.

Температуру охлаждающей жидкости в системе контролируют по дистанционному термометру, датчик которого установлен в головке цилиндров.

Запрещается эксплуатация дизеля при загорании лампы перегрева охлаждающей жидкости. Температура охлаждающей жидкости в системе охлаждения должна поддерживаться в пределах 85-95С.

Для ускорения прогрева двигателя Д-243 после пуска и автоматического регулирования температурного режима при различных нагрузках и температурах окружающего воздуха служит термостат с твердым наполнителем.

Водяной насос, вентилятор и генератор приводятся во вращение от шкива коленчатого вала дизеля при помощи клинового ремня.

Смазка в подшипниковую полость насоса заложена при сборке. Смазывание подшипников насоса не требуется в течение всего периода эксплуатации дизеля.

Система охлаждения дизелей Д-243 с запуском от пускового двигателя соединена с системой охлаждения пускового двигателя.

Рубашка охлаждения цилиндра пускового двигателя сообщается с рубашкой охлаждения головки цилиндров дизеля, а рубашка охлаждения головки цилиндра пускового двигателя - с корпусом термостата дизеля.

Электрооборудование и система пуска Д-243

Из агрегатов электрооборудования на двигатель Д-243 и его модификации могут устанавливаться генераторы Г964.3701-1, Г964.3701-1-2 номинальной мощностью 1кВт и номинальным напряжением 14 В, или Г994.3701-1 номинальной мощностью 1 кВт и номинальным напряжением 28 В.

Генератор двигателя Д-243 представляет собой бесконтактную электромашину с односторонним электромагнитным возбуждением и встроенным регулятором напряжения.

Генератор работает параллельно с аккумуляторной батареей и служит для ее подзарядки, а также для питания постоянным током потребителей электроэнергии, установленных на тракторе МТЗ.

Для запуска дизелей Д-243 применяется электрический стартер или пусковой двигатель. В пусковое устройство дизелей с запуском от электрического стартера входит также
электрофакельный подогреватель.

На двигатели устанавливаются стартеры AZJ 3124 или AZJ 3385, или СТ 142М, или 9142 780, или 24.3708 номинальным напряжением12 В.По заказу потребителя на дизели могут устанавливаться стартеры AZJ 3352 или AZJ 3381, или СТ142Н, или 9172 780, или 20.3708 номинальным напряжением 12 В.

Стартер Д-243 представляет собой электродвигатель постоянного тока. Включение стартера дистанционное, с помощью электромагнитного реле и включателя стартера.

Электрофакельный подогреватель служит для подогрева всасываемого в цилиндры воздуха с целью облегчения пуска дизеля.

Для обеспечения пуска при низких температурах окружающего воздуха все дизели имеют места для подвода и отвода теплоносителя от предпускового подогревателя.

Пусковые двигатели Д-243 - одноцилиндровые, карбюраторные, двухтактные, с кривошипно-камерной продувкой.

Для ограничения и поддержания постоянной максимальной частоты вращения коленчатого вала пусковые двигатели снабжены однорежимным центробежным регулятором.

Рычаг регулятора соединен с дроссельной заслонкой карбюратора и автоматически регулирует ее прикрытие, поддерживая постоянной частоту вращения коленчатого вала.

Смазка деталей кривошипно-шатунного механизма пусковых двигателей осуществляется маслом, содержащимся в топливной смеси.

Шестерни распределения и их подшипники, детали редуктора смазываются смесью масла моторного и дизельного топлива в соотношении 1:1, заливаемой в корпус редуктора.

Система зажигания пусковых двигателей состоит из магнето правого вращения, свечи зажигания и провода высокого напряжения. Запуск пусковых двигателей производится электрическим стартером.

Передача вращения от пускового двигателя к дизелю при пуске осуществляется одноступенчатым редуктором при помощи шестерни включения, вводимой в зацепление с венцом
маховика дизеля.



________________________________________________________________________

________________________________________________________________________

________________________________________________________________________

________________________________________________________________________

techspez.ru

Система охлаждения дизеля Д-240 и ее компоненты

___________________________________________________________________________

Система охлаждения дизеля Д-240 и ее компоненты

В двигателе Д-240 трактора МТЗ-80, МТЗ-82 реализована система жидкостного охлаждения, закрытая (сообщается с окружающей средой лишь кратковременно, через клапан). Система охлаждения с пусковыми бензиновыми двигателями, общая (объединенная). Действует она следующим образом.

Рис. 1. Система охлаждения дизеля Д-240

1 - амортизатор; 2 - патрубок; 3 - нижний бак; 4 - спускной кран: 5 - шторка; 6 - ремень; 7 - радиатор системы смазки; 8 - насос системы охлаждения; 9 - шланг термостата; 10 вентилятор; 11 - кожух; 12 - сердцевина радиатора; 13 -стойка радиатора: 14 – верхний бак; 15 - датчик термостата; 16 - пробка радиатора; 17 - указатель термометра; 18 - пароотводящая трубка; 19 - шланг подводящий; 20 - термостат; 21 - труба; 22 и 24 - патрубки; 23 - рубашка охлаждения пускового двигателя; А - канал для подвода жидкости в рубашку охлаждения блока цилиндров; Б - каналы для подвода охлаждающей жидкости к головке блока цилиндров;

Насос водяной (помпа) двигателя Д-240 (8 на рис. 1) забирает охлажденную жидкость из нижнего 3 бака радиатора и нагнетает ее в рубашку охлаждения дизеля (при наличии - и пускового двигателя), вытесняя из нее в верхний бак радиатора нагретую.

Перетекая по трубкам сердцевина 12 радиатора с верхнего 14 бака в нижний 3 жидкость охлаждается воздухом, который засасывается вентилятором 10. Температуру жидкости в системе контролирует с помощью термометра 17. Оптимальная рабочая температура 80...97°С. Для ручного регулирования теплового состояния дизеля предусмотрена шторка 5.

В холодном двигателе трактора МТЗ-80, МТЗ-82 термостат 20 перепускает охлажденную жидкость к водяному насосу, исключает этим ненужное ее охлаждение в радиаторе. Заливная горловина радиатора герметически закрыта крышкой 16 с паровым и воздушным клапанами. Помпа конструктивно объединена с вентилятором.

Водяной насос (помпа) дизельного двс Д-240

Выделение обильного количества пара, течь воды или масла из дренажного отверстия, повышенный шум и стуки указывают на неисправность системы охлаждения, в частности на неисправность помпы.

Работоспособность системы охлаждения зависит от количества жидкости, степени изношенности лопастей крыльчатки и стенок насоса, натяжения ремней привода вентилятора, состояния сердцевины радиатора и других причин.

Количество жидкости в системе охлаждения двс Д-240 трактора МТЗ-80, МТЗ-82 может уменьшаться в результате негерметичности соединений, нарушения регулировок паровоздушного клапана, разрушения уплотнений водяного насоса.

Потеря охлаждающей жидкости приводит к перегреву деталей головки цилиндров, выходу из строя уплотнений стаканов форсунок, гильз цилиндров, прогоранию прокладок головки цилиндров и др.

Появление значительного зазора в подшипниках или его разрушение может привести к повреждению сердцевины радиатора крыльчаткой вентилятора. При наличии трещин на корпусе водяного насоса, обнаруженных внешним осмотром, его заменяют на новый или отремонтированный.

Повышенный шум и стуки указывают на предельный износ или разрушение подшипников водяного насоса, ослабление посадочного места под приводной шкив.

Появление течи охлаждающей жидкости из дренажного отверстия или следов масла на шкиве привода свидетельствует о разрушении манжет, уплотнений валика водяного насоса. При появлении этих неисправностей водяной насос двс Д-240 снимают с двигателя трактора МТЗ-80, МТЗ-82 для замены изношенных деталей.

Если осевое перемещение валика в подшипниках превышает 0,6 мм или наблюдается ослабление внутренних колец подшипников на валике, то его заменяют в сборе с подшипниками.

При радиальном зазоре в подшипниках, превышающем 0,1 мм, подшипники заменяют. Из крыльчатки извлекают торцевое уплотнение и проверяют его техническое состояние. На уплотняющей шайбе допускаются кольцевые риски и следы износа глубиной не более 0,5 мм, толщина шайбы должна быть не менее 2,5 мм. Манжета не должна иметь сквозных прорывов.

Осматривают корпус водяного насоса. При наличии трещин его выбраковывают. Измеряют посадочные поверхности корпуса под подшипники валика.

Если на торцевой поверхности опорной втулки корпуса насоса есть следы износа (кольцевые канавки) глубиной более 0,5 мм или величина А более допустимого размера, то ее выпрессовывают и заменяют новой.

При сборке водяного насоса (помпы) резиновые манжеты устанавливают так, чтобы отвороты с пружинами были обращены в сторону шарикоподшипников. Гайка ступицы должна быть затянута моментом 16...19 Нм.

После сборки водяного насоса валик должен легко вращаться от руки, без заеданий крыльчатки. Концы кромок лопастей вентилятора должны находиться в одной плоскости.



avtodisel.ru
