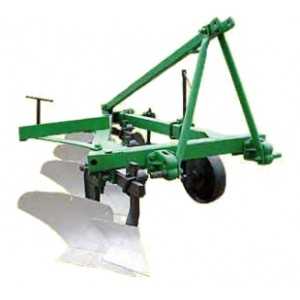

В интернете можно найти китайские плуги собранные по схемам ПЛН. Много самодеятельных моделей, которые можно купить по более низкой цене. Их качество зависит от совести изготовителя. Официальные модели собираются под надзором роспотребнадзора и отвечают всем требованиям безопасности. Изготавливают плуги только из высокопрочного металла. Можно сэкономить и купить б/у модели по более низкой цене, но гарантия на них не распространяются.

Чизельный плуг ПСК

ПСК плуги для МТЗ 82 одни из самых современных.

Современный плуг подходящий для  МТЗ 82. Универсальная модель, используется как чизельный плуг и оборотный. Используют оборудование ПСК для подготовки почвы перед посадкой зерновых и технических культур. Почва должна быть не засоренной и иметь сопротивление не более 0,09 МА, влажность менее 30%.

Экономичности плугу придает особенность его конструкции. Она совмещает в себе особенности винтового плуга и способность глубокого рыхления чизельного. Благодаря этому сочетанию плуги ПСК имеют ряд преимущества перед ПЛН:

• Почва полностью переворачивается поэтому задела растительных остатков происходит полностью;
• Почва крошить на 99%.
• Не нужно дополнительное мышление почвы, высокая способность воздуха и водопроницаемости;
• Эмилия почвы в низине и на склонах понижается на 80%;
• Захват почвы в ширину за один проход минимум 60 см.

Благодаря особенностям конструкции сопротивление почвы при работе с ПСК понижается и чизельный плуг не сходит с колеи. Глубина вспышки даже на твердой и важной почве одинаковая, в отличии от ПЛН который теряет глубину сталкиваясь с более плотными слоями.

Если снять с лемеха ПСК отвал, то его можно использовать как плоскорез. Поэтому использовать плуг можно для отвальной и безотвальной пахоты.
Если сравнивать какой плуг лучше, то стоит сказать о производительности ПСК. Она выше ПЛН на 50%. Экономичность подтверждается большим расходом топлива, по сравнению с ПЛН экономия 7-9 л на га. Для МТЗ 82 подходит чизельный ПСК 3. Подробнее технические характеристики всех модулей можно найти в таблице:

Купив ПСК плуг для своего трактора фермер приобретает и классическую модель для вспышки и чизельный инструмент для глубокого рыхления. Цена на СПК высокая, но окупаемости за 2 сезона.

Подробнее плуг можно рассмотреть на видео:

Подготовка плуга к работе

Настройку плуга осуществляют прямо в поле перед работой.

После того как плуг выбран, нужно его правильно собрать и отрегулировать. Небольшая ошибка значительно сократит срок службы оборудования.

Сборку осуществляют на деревянном брусе стечением 65 см. Перед началом сборки нужно застопорилось раму. Корпус устанавливают на брус, далее монтируется навес. Навес крепить к стойке и раме при помощи болтов. Болты фиксируют при помощи гаек и контргаек.

Дальше котируется предплужник. Его крепить к продолжим полосам при помощи гаек и пружины шайбочек. Скобы не стоит сильно затягивать, так как они должны свободно двигаться до окончания сборки.

К колесам с наружной стороны крепился спорное колесо. При этом его необходимо опустить в самое максимальное положение. В державку выставляется опорный болт и гайка. Скобу полностью затягивают и убирают деревянный брус.

Можно приступать к фиксации навеса. Крепился он на раму оборудования. Болты затягиваются максимально. Предплужником и скобы оставляют не подтянутыми.

Далее монтируется прицепились для бороны гайками. Далее вешаем сзади на основную балку светоотражатель. Затягивает все болты и плуг готов к работе. Модно приступать к регулировке на метели и работать.

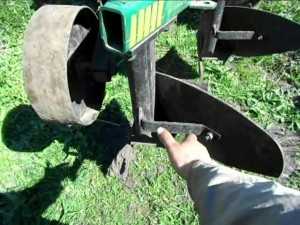

Регулировка и настройка

Регулировка плуга перед работой проходит следующими этапами:

1. Проверяются крепеж. Еще раз тяните все ослабленные гайки.
2. Плуг устанавливают на заданную глубину обработки почвы. Расстояние между корпусом и предплужником не должно быть менее 250 мм.
3. Скобы предплужником затягиваются. Обрез корпуса должен закрывать предплужик.
4. Регулируется ширина обработки почвы и колеса. Правое колесо должно располагаться между рядами.
5. При движение рама должна идти строго горизонтально. Если этого не происходит регулируется высота колес. Если устойчивость у оборудования низкая, то колеса необходимо раздвинуть.

Первыми признаками, что регулировка и сборка правильные являются одинаковая высота рядов и ширина междурядий.

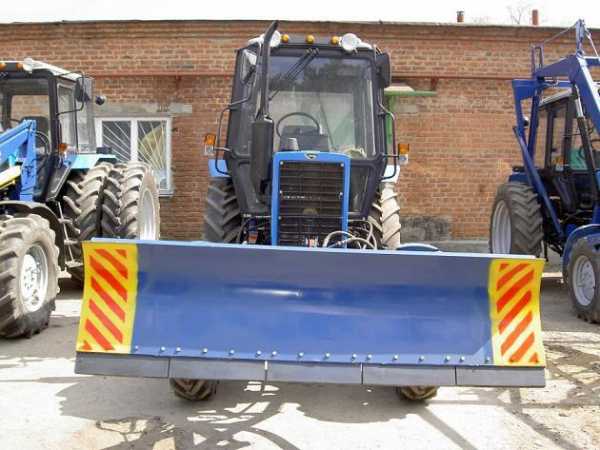

Отвалы для трактора

Отвал выбирается в зависимости от вида материалов которые будут разгребаться.

Отвал для МТЗ выбрать проще. Существует множество моделей на гидравлической системе управления для трактора мощность до 81 л.с. Есть поворотный модели, которые модно устанавливать прямой и под углом. Отвал выбирается по следующим показателям:

Ширина обрабатываемой поверхности от 1 м до 3,6 м.

Материал из которого изготовлен отвал. Зависит от вида работ. Для сборки сена на асфальте, необходим отвал из комбинированного материала, так как тяжелый повредит покрытие. Уборка камня и земли, напортив подразумевают использование тяжелого металлического.

Изготавливают отвал на официальном заводе в Минске и различные мелкие и крупные компании а рубежом и в России. Среди моделей выделяются: ПО1-3, СУ 21. Поворот отвала осуществляется на 30 градусов в разные стороны. Для уборки снега функция обязательная, в сельскохозяйственных работах использовать поворотный нет смысла.

Отвал легко котируется на трактор спереди. Конструкция простая и не требует специальных знаний и навыка. Стандартно отвал на МТЗ и плуг входят в комплектацию.

Подробнее отвал показан на видео:

Цена на плуги ПЛН, СПК и отвалы

Цена на плуги ПЛН зависит от комплектации: с предплужником и без. Зимой купить сельскохозяйственное оборудование СПК можно дешевле, а вот отвал будет стоить все сезоны одинаково. Его используют круглый год. Крупным покупателям дилеров Минского тракторного завода предоставляют скидки. Средняя цена на удельный ряд ПЛН и отвал, представлена в таблице:

Цена меняется в зависимости от инфляции и времени года. В таблице указана цена от производителя на конец 2015 года.

Выбирая плуг для своего МТЗ 82 слит учесть сколько земли нужно будет обрабатывать, как часто и такая она по структуре. Не слит тратить много денег на обработку небольшого участка в 1-2 га. Достаточно приобрести небольшой ПЛН 3-35. Для крупных агрокомплексов стоит купить дисковую модель или мощные 5-35, СПК 3. Отвал приобретается в зависимости от вида работ, которые неодолимо выполнять. Для уборки снега подойдет поворотный, облегченный.

Выпускают плуги и отвалы не один десяток лет, поэтому можно писать оборудование по развалившийся хозяйства. Остановить оборудование, запчасти на которое всегда доступны, будет не сложно.

oselhoztehnike.ru

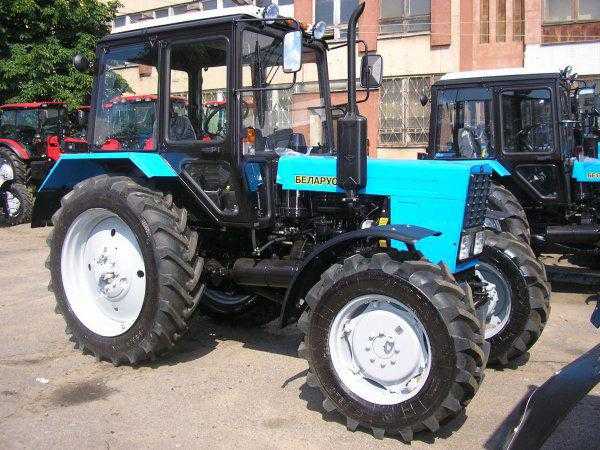

Технические характеристики трактора Беларусь МТЗ-82, МТЗ-82.1

На постсоветском пространстве равных по производительности и мощности чем трактора Минского производителя трудно найти, и технические характеристики трактора МТЗ 82 явный тому пример. Дебют нового поколения тракторов прошёл в 1978 году, а аналогом для производства послужил не менее легендарный трактор МТЗ-50, который успел получить славу и популярность, как в СССР, так и в странах, входившие в социалистический лагерь (восточноевропейские страны). Основное предназначение техники, это работа и обслуживание в коммунальной сфере, а также в сельском хозяйстве, в дорожном строительстве.  Белорусские трактора, даже после распада СССР остаются востребованным транспортом во многих постсоветских  стран и государствах дальнего зарубежья. Интересным фактом является то, что белорусские трактора изображены на геральдике герба некоторых государств и банкнотах ряда зарубежных стран.

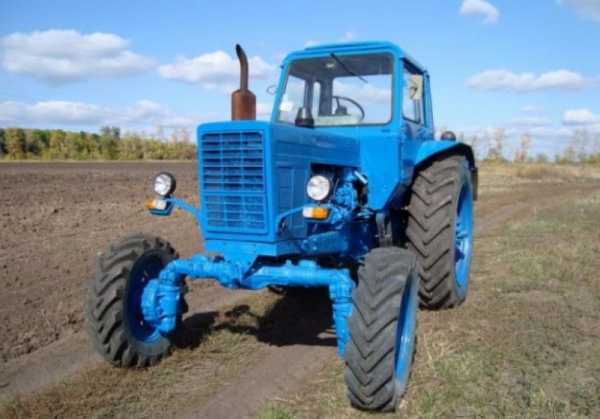

Трактор МТЗ-82

Какие достоинства и недостатки имеет трактор из Беларуси

Главное достоинство машины, это минимальный для трактора МТЗ-82 расход топлива на 100 км, который позволяет снизить затраты на ГСМ, и вместе с этим получить высокую производительности. По ряду параметров органы управления трактора МТЗ-82.1 превосходят аналоги европейских марок в несколько десятков раз. Недаром, даже европейские фермеры в ряде случаев, используют технику белорусского производителя.  К слову, по многим параметрам инструкция по эксплуатации трактор МТЗ-82 можно отнести к разряду «неубиваемой» техники, то есть, машина способна выдержать различные механические, природные, агрессивные факторы.

Дополнительно трактор с лёгкостью можно «навесить» любым вспомогательным навесным оборудованием, и изучив руководство по эксплуатации, вы можете узнать, сколько весит трактор МТЗ 82 с куном. Для водителей и операторов предусмотрены лучшие возможности эксплуатации спецтехники в рабочем режиме или на дорогах страны. Новый эргономичный дизайн кабины техники, отвечает высоким европейским стандартам качества и менеджмента по ISO, почему многие используют в Европе данный тип спецтехники.

Есть и недостатки эксплуатации спецтехники. Для сельхозпроизводителей эта машина эффективна для обработки 80 гектаров земли. Коробка передач трактора МТЗ-82.1 показывает отрицательные параметры эксплуатации при работе на третьей, и на шестой передаче, но это только в том случае, если машина имеет повышенную загруженность.  Есть еще один момент, если при загрузке и разгрузки трактор МТЗ-82 расход топлива может быть существенно увеличен, если имеется некачественная заправка дизельным топливом.  В данном случае потребуется полностью слить топлива, а также заменить форсунки.

Кроме этого, имеется дополнительный недостаток в виде образования выхлопов задымления трубы.  Чтобы избежать этого, необходимо существенно снизить нагрузку на двигатель трактора МТЗ-82.1. В ряде случаев из выхлопной трубы появляется синий или белый дым, это является прямым сигналом к осуществлению регулировки имеющегося термостата, и проверки качества технического регламентов порядка обслуживания всей задействованной топливной системы машины.

Очень часто при уборке снега расход топлива трактора МТЗ-82 увеличивается за счёт нехарактерного появления механического раздражающего стука в самом двигателе. Оператору машины необходимо срочно прекратить любую производственную работу с машиной, провести плановое ТО и диагностику, выявить неисправность, где потребуется замена изношенных узлов и компонентов колец и технологической части машины в виде втулки.  При чрезмерном расходе топлива л/ч  трактор МТЗ -82 имеет явные признаки изношенности деталей и поршневой системы. Необходимо срочно заменить изношенные детали и компоненты.

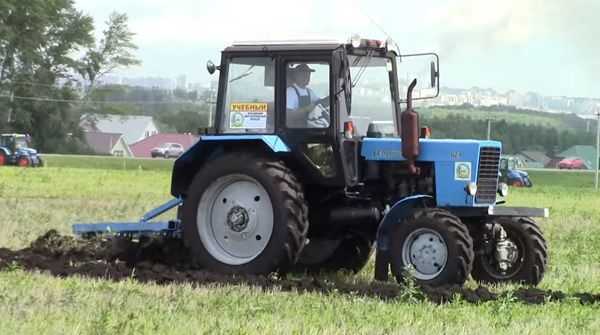

Трактор МТЗ-82 в работе

Технические характеристики машины

Согласно техдокументации, технические характеристики трактора Беларусь МТЗ-82 отражены в основной документации и руководстве по эксплуатации. Ниже приведена рабочая таблица по машине.

Обратите внимание на то, чтобы узнать, сколько весит трактор МТЗ-82, необходимо учитывать, что максимальная допустимая масса с навесным оборудованием, не может быть выше, чем 6,5 тонн, при этом номинальный вес техники составляет 3,75 тонн, то есть максимальный вес навесного оборудования, должен быть не более 3250 кг. В регламенте по управлению трактора, вы найдёте точный вес каждого навесного оборудования.

Важные технические данные управления машиной

Коробка передач спецтехники имеет от 1 до 9 скоростей передач. Двигатель машины, это классический мотор серии Д-245.5, имеющий 475 литровый 89-сильный рядный дизельный параметр данных.  Силовой агрегат имеет:

• Наддувную систему газотурбинного вида.
• Экономичные параметры расходования ГСМ.
• Максимальный моторесурс составляет 5 тысяч моточасов работы.
• Легкий ремонт и эксплуатация.
• Максимальный расход топлива составляет 226 г/кВт в час.

В комплектацию двигателя разработчики включили конструкцию электрофакельного аналогового комплексного предпускового режима для осуществления подогрева, а также специальное устройство и приспособление для технологического комплексного  ввода в воздухозаборник соответствующего типа рабочей аэрозольной смеси, которая осуществляет облегчающий вариант выполнения запуска при определённом температурном параметре окружающей среды ниже -20°С.

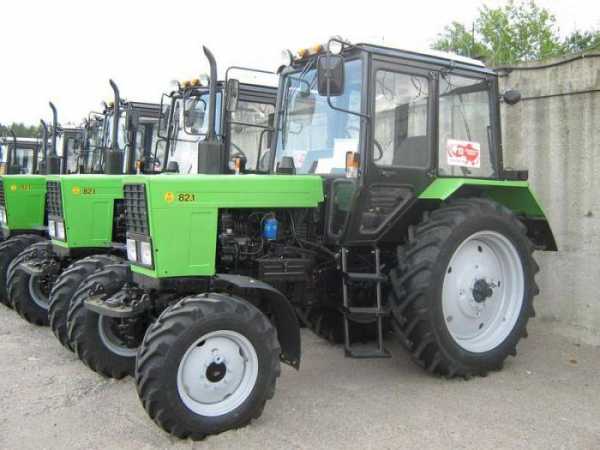

Модификации МТЗ

Минский производитель за все годы существования предприятия, сумел предложить потребителям несколько модификаций техники, в частности:

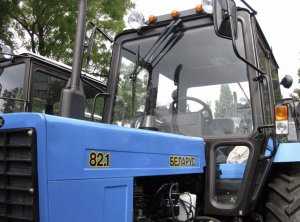

• Серийная модельМТЗ-82.1.
• Категория Т-70В/С.
• Модель МТЗ-82Р.
• Марка серии МТЗ-82Н.
• Модельный ряд Т-80Л.
• Модельная серия МТЗ-82К.

Для серийного ряда трактора МТЗ-82.1 технические характеристики имеют незначительные отклонения, но при этом для каждой из модели допускается использование различного варианта навесного и дополнительного оборудования, в качестве которых представлены:

• Щетки для уборки территории.
• Ямочный копатель.
• Автономная косилка общего принципа действия.
• Навесной или прицепной тип пескоразбрызгивателя.
• Отвальный элемент (работает от гидросистемы).
• Встроенный погрузчик (для сельхозработ, работает от гидросистемы машины).

При необходимости к тракторной системы спецтехники можно дополнительно навесить фрезу технологического вида исполнения;  универсальный малогабаритный рабочий экскаватор цепного варианта исполнения типа ЭЦУ-150; навесной тип технологического прицепа; профессиональный вариант погрузчика-экскаватора грейферного серийного ряда  ПЭ-Ф-1 Б/БМ, промышленное навесное оборудование в виде снегоочистителя имеющего специальный шнекороторный вид; промышленные производственные технологические грабли по конструкционному исполнению «ворошилки»; градированный комплекс который производит измельчение растительных кустарников и веток; а также полноценная сельскохозяйственная борона.

Монтаж дополнительного оборудования не требует технологической доработки машины, но необходимо грамотно адаптировать работу машины под определённые условия работы и эксплуатации.

Видео: Трактор МТЗ-82 или МТЗ-82.1

Марина

Дата публикации:

Август 28, 2017

Рейтинг статьи:

Понравилась статья?

Поделиться статьей

похожие статьи

ospetstehniki.ru

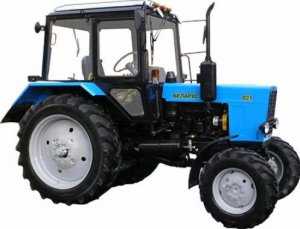

Трактор МТЗ-82: особенности и преимущества

Трактора модели МТЗ-82 можно назвать настоящей гордостью постсоветской промышленности. Их выпуск был начат еще в СССР, когда в 1974 первая модель сошла с конвейера.

Он успешно продолжается и сегодня на Минском тракторном заводе, выпускающим МТЗ-82. Так что любая отечественная компания может приобрести проверенную годами технику, но произведенную в соответствии с современными стандартами качества под маркой Беларус-82.

МТЗ-82 – это глубоко модернизированный МТЗ-52, бывший одним из самых массовых в Советском Союзе. МТЗ-82 и сегодня не теряет популярности на территории СНГ благодаря надежности, мощности и относительно компактным размерам.

Следует помнить, что конструкция МТЗ-82 включает до 70% унифицированных деталей, которые могут использоваться и на других тракторах, включая модели МТЗ-80, МТЗ-50 и МТЗ-52. Все модели МТЗ — тут.

Описание и назначение

Семейство тракторов МТЗ-80/82 было разработано в 70-х годах прошлого века, когда возникла необходимость в создании универсальной спецтехники, конкурентоспособной зарубежным аналогам. Такой и стала модель МТЗ-82 с двигателем мощностью до 80 л.с., которую можно было использовать для решения целого спектра задач, от транспортировки срубов после валки деревьев при коммунальном обслуживании городов до эффективного вспахивания полей. МТЗ-82 относится к 1.4 классу.

Важно понимать, что конструктивно даже современные трактора Беларус-82 представляют собой глубоко модернизированный МТЗ-52 и отличаются главным образом современной внешней обшивкой, функциональной и безопасной кабиной, оснащенностью современным двигателем высокой мощности. Конечно, нельзя забывать и про огромное количество незначительных конструктивных изменений, увеличивающих общую прочность и надежность конструкции.

Характеристики трактора МТЗ смотреть на видео.

Сегодня трактора МТЗ-82 различных годов выпуска могут быть использованы практически повсеместно, они легко переносят как северные морозы, так и труднопроходимость сельских дорог, езду по грязи во время таяния снегов.

Большинство моделей обладает повышенными оборотами двигателя и неплохой скоростью, благодаря чему может использоваться для транспортировки сильно загруженных прицепов на значительные расстояния (сравните с тракторами Бюлер). В интернете есть подтверждающие это видео.

Расход топлива

Для каждой модели, будь то современный трактор Беларус-82 или советский МТЗ-82, или Челленджер, сопроводительной документации указывается норма расхода топлива, на основе которой можно предположить реальный расход, зачастую немного отличающийся от стандарта.

Нужно помнить о том, что фактический расход топлива во многом зависит от следующих аспектов:

• Климатические условия.
• Время года.
• Физическая нагрузка.
• Изношенность конструкции.
• Качество горюче-смазочной смеси.
• Масса навесного оборудования.
• Сложность выполняемых работ.

Поэтому к линейным нормам всегда необходимо применять поправочный коэффициент, увеличивающий базовый параметр.

Проще всего измерить расход топлива, залив в агрегат полный бак и проехав на тракторе 100 километров с равномерной нагрузкой. Тогда можно точно определить, сколько было использовано топлива как на всем расстоянии, так и на километр пути, литров в час.

Формула вычисления для МТЗ-82

Для определения точной величины расхода топлива можно использовать формулу, успешно проверенную временем и активно применяющуюся для тракторов МТЗ-82.

Формула включает следующие основные параметры:

• Расход топлива кг/час, обозначается как «P».
• Мощность трактора – стандартное значение 0.7, результат перевода мощности мотора МТЗ-82 из кВт в лошадиные силы.
• Удельный расход топлива, обозначается буковой «R». Для модели МТЗ-82 равняется 230 кВт в час.
• Мощность двигателя в лошадиных силах обозначается как «N». В базовой комплектации МТЗ-82 обычно оснащается двигателем с мощностью в 75 лошадиных сил, но сегодня часто встречаются и варианты с моторами мощностью в 80 лошадиных сил.

Для точного вычисления расхода топлива необходимо произвести расчет по следующей формуле: Р=0,7*R*N.

Расход топлива для трактора в базовой комплектации будет равняться 12 кг в час. Учитывая, что литр дизельного топлива весит около 840-875 грамм, то расход получается довольно большим.

Однако при опросе некоторые владельцы тракторов обозначили реальный расход топлива от 7 до 10 литров в час. Возможно это связано с тем, что двигатели у современных моделей (например Нью Холланд) более экономичны.

Характеристики

Трактор МТЗ-82 изначально выпускался в нескольких модификациях, и по сей день используемые на территории стран СНГ агрегаты могут сильно отличаться друг от друга, в первую очередь способом запуска двигателя, внешним видом, навесным оборудованием и типом трансмиссии, у которой зачастую различаются передаточные числа.

МТЗ-82 могут оснащаться различными привязочными местами, иметь разный агротехнический проспект, иметь или не иметь системы для работы на резких склонах и гидравличеческую систему управления. Зачастую используется различная резина, подбираемая под особенности климатических условий.

Но полурамная конструкция различных модификаций МТЗ-82 всегда имеет унифицированные элементы, такие как:

• Передние направляющие колеса.
• Задние колеса большого диаметра.
• Дизельный мотор мощностью в 75-80 л.с., расположенный в передней части корпуса.

О конструкции трактора т 70 — здесь.

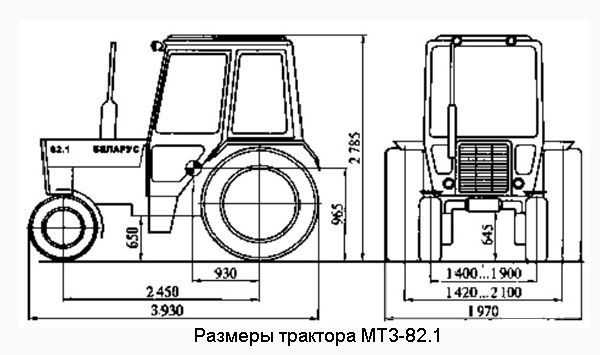

Габариты и вес

МТЗ-82 отличается относительно небольшими габаритами, и имеет следующие размеры:

Стандартный агропросвет для данной модели составляет 46,5 сантиметров, для модификаций с колесным редуктором – 65, для версии МТЗ-82Н дорожный просвет равняется 40 сантиметров. Масса агрегата – 3 600 килограмм. Его можно использовать повсеместно, в том числе и для коммунального обслуживания в городах, он не должен вредить дорожному покрытию, так же как и трактора Террион.

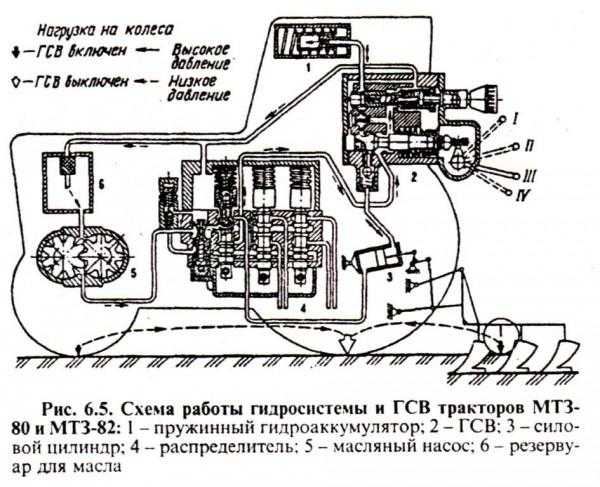

Гидравлическая система

По стандарту МТЗ-82 комплектуется механической трансмиссией с гидроусилителем рулевого управления и девятиступенчатой коробкой передач с двумя диапазонами, оснащенной понижающим редуктором.

Первоначально модель не предполагала наличие гидроуправляемой коробки передач, но на современных тракторах часто устанавливается именно она с возможностью переключения под нагрузкой. Гидравлическая система позволяет не выключать муфту сцепления при переключении передач внутри четырех скоростных диапазонов.

Раздельно-агрегатная гидравлическая система включает шестеренчатый насос, гидрораспределитель и гидроцилиндр, с помощью которого осуществляется управление навесным оборудованием.

На старых тракторах, в большинстве своем произведенных еще в СССР, блокировка управляется механически, нажимной педалью, находящейся на полу. Современные модификации оснащаются гидравлической системой – переключить режим можно при помощи переключателя, расположенного под приборной панелью.

Смотрите тест-драйв трактора на видео.

Двигатель

На тракторе МТЗ-82 устанавливается четырехцилиндровый двигатель Д-240 или Д-243. Этот четырехтактный агрегат производится на Минском моторном заводе и имеет подураздельную камеру сгорания с жидкостным охлаждением. Камера расположена в поршне.

На некоторых тракторах можно встретить также и предпусковой подогреватель, позволяющий быстро и эффективно подготовить двигатель к работе зимой. Подогреватель ПЖБ-200Б устанавливается только в случае, если окружающая температура во время работы трактора ниже 0°С, как только весной она достигает значения в 5°С, подогреватель необходимо снять, просушить и отложить до осени.

У МТЗ-82 двигатель имеет средний рабочий объем в 5,75 л. и мощность в 80 л.с. у современных моделей и 75 л.с. у более ранних версий. Агрегат может быть оснащен электростартером или пусковым двигателем мощностью в 10 лошадиных сил и функцией блокировки пуска в случае, если уже включена передача.

Трансмиссия

МТЗ-82 оснащен современной трансмиссией и имеет жесткую подвеску задних колес и полужесткую – передних, имеет балансирный мост. Для закрепления задних колес используются клеммовые соединения на осях, благодаря чему оператор трактора может плавно изменить ширину колеи, варьируя ее от 140 до 210 см. Колею можно варьировать и для передних колес, но только ступенчато, каждый шаг – в 10 см.

Сравните с возможностями трактора Бобкат.

Навесное оборудование

Трактор МТЗ-82 может быть оснащен следующим навесным оборудованием:

• Погрузчик.
• Фронтальный погрузчик.
• Отвал.
• Снегоотвал.
• Дорожная щетка.
• Ковш.
• Плуг.

Благодаря унифицированным рабочим элементам на МТЗ-82 можно установить широкий спектр современного навесного оборудования для коммунальной и строительной техники.

На видео модель МТЗ-82 в работе.

Техническое обслуживание

Можно смело утверждать, что техническое обслуживание – обязательное условие поддержания трактора в хорошем состоянии. Оно обеспечивает исправную работу и долговечность комплектующих, качественную работу агрегата.

Важно помнить о том, что обслуживание МТЗ-82 необходимо проводить систематически. Первоочередным можно назвать обслуживание весной и осенью, а также подготовку техники к работе в особенно сложных условиях, например, в пустынных районах, горах, тундре.

Желательно придерживаться следующего графика планового технического обслуживания:

• Поверхностное – через каждые 60 часов.
• Стандартное – каждые 240 часов.
• Углубленное – каждые 960 часов.

При этом важно не только выполнять базовые операции, но и своевременно устранять любые обнаруженные повреждения и предотвращать появление неисправностей.

Инструкция по эксплуатации — руководство к действию

Для того чтобы трактор прослужил владельцу максимально долго, а его работа была бесперебойной, при эксплуатации агрегата необходимо соблюдать следующие требования:

• После окончания смены проверять наличие потеков масла, топлива, воды.
• Регулярно доливать топливо в пусковой двигатель.
• Проверять уровень масла только через 20 минут после окончания работы двигателя.
• Регулярно проверять уровень воды в радиаторе и сливать конденсат из пневмосистемы.

При эксплуатации в сложных погодных условиях – обязательно проверять трактор с учетом индивидуальных требований.

Например, очищать сетку радиатора при работе в пустынной местности.

Узнайте, что делать, чтобы эвакуатор не забрал вашу машину — тут.

Заключение

Трактор МТЗ-82 – это действительно универсальный агрегат, предназначенный для решения целого спектра задач, прежде всего при сельскохозяйственных и коммунальных работах. В зависимости от установленного навесного оборудования его можно использовать для подготовки почвы, транспортных операций, на строительных работах, в промышленности и производстве. Модель зарекомендовала себя как надежная и экономичная.

Вам будет интересно узнать о грузовой эвакуации и про экскаватор ЮМЗ.

machinspec.com

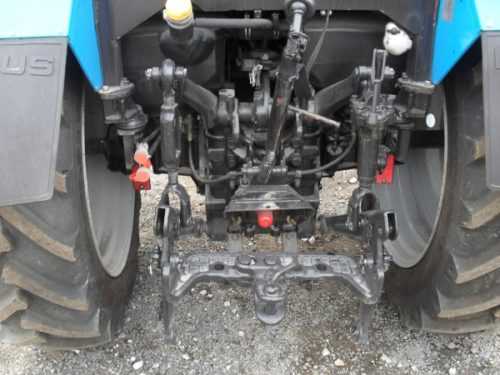

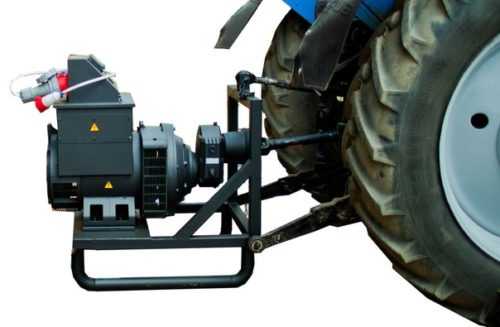

Вал отбора мощности МТЗ-82: устройство, принцип работы

Необходимый для привода навески в движение механизм

Валы отбора мощности (ВОМ) трактора «МТЗ-82» – это устройства, предназначенные для передачи энергии вращения от двигателя на рабочие органы агрегатируемых с трактором передвижных или стационарных машин; навесного оборудования, активных прицепов и прочих механизмов. Как большинство современных тракторов, «МТЗ-82» оснащён валом отбора мощности заднего расположения и задним трёхточечным навесным устройством. Поскольку гораздо реже встречается техника, работа которой требует постоянного наблюдения механизатора и, соответственно, ВОМа переднего расположения.

Сразу стоит отметить: вал отбора мощности «МТЗ-82» аналогичен тому, который устанавливается и на «МТЗ-80». Существует два вида нагрузок при работе вала отбора мощности:

• ВОМ приводит в действие какие-либо механические узлы навесного или прицепного устройства либо напрямую, либо через передающие устройства (редукторы, карданы, клиноременные передачи). Это наиболее распространённый тип использования ВОМ, при котором вал испытывает полноценную нагрузку.
• ВОМ приводит в действие гидравлическую систему навесного или прицепного устройства. Этот тип использования ВОМ применяется лишь для небольшого круга специальных механизмов и устройств, оснащённых собственной гидравлической системой. Тогда ВОМ воздействует только на гидравлический насос.

Независимый и синхронный приводы ВОМ «МТЗ-82»

Итак, конструкция ВОМ трактора «МТЗ-82» – такая же, как и у «МТЗ-80». Задний вал отбора мощности трактора «МТЗ-82» – комбинированного типа. Это значит, что ВОМ может быть снабжён как независимым, так и зависимым, то есть синхронным, приводом. При независимом приводе частота вращения вала определяется частотой вращения дизельного двигателя, а при зависимом (синхронном) приводе – скоростью движения трактора.

Приводом независимым ВОМ связывается непосредственно с маховиком мотора. Это обеспечивает независимую от скорости движения трактора частоту вращения вала отбора мощности. Не повлияет на чистоту вращения ВОМ и включенное либо выключенное  сцепление. Привод независимый – двухскоростной. Он имеет две частоты вращения (540 или 1000 оборотов в минуту), при частоте вращения силового агрегата – 2100 оборотов в минуту.

Приводом синхронным ВОМ связывается непосредственно с ведущей шестернёй 2-й ступени редуктора коробки передач «МТЗ-82». Поэтому частота вращения вала отбора мощности привязана к скорости движения трактора и составляет 3,5 оборота на каждый метр пути, который проехал трактор.

Переключение на независимый либо синхронный привод производится муфтой, перемещаемой при помощи поводка, который находится на полике кабины. А именно: если поводок муфты перевести против часовой стрелки, то задействуется привод синхронный; если же повернуть по часовой стрелке – включается независимый привод. Среднее положение поводка – это «нейтралка». В каждом из указанных положений муфту переключения можно закрепить при помощи пружинного фиксатора.

Не синхронный тип следует запускать только при неработающем двигателе, либо при самой минимально частоте вращения коленчатого вала. Синхронный — только на тракторе, который остановлен.

Скорость вращения вала отбора мощности стандартизирована в определённых значениях (540, 1000 оборотов в минуту) специально для корректной работы с навесным и прицепным оборудованием. Так как иначе работа на дополнительном устройстве с неподходящей для него скоростью может привести либо к недостаточной его производительности, либо к его поломке.

Когда включён независимый привод, вращение от внутреннего вала привода, который находится внутри вторичного вала коробки передач, через муфту переключения передаётся на вал коронной шестерни планетарного редуктора ВОМ.

Когда задействуется синхронный привод муфта перемещается вперёд, разъединяясь с внутренним валом независимого привода и соединяясь со шлицами ступицы ведущей шестерни 2-й ступени редуктора коробки передач.

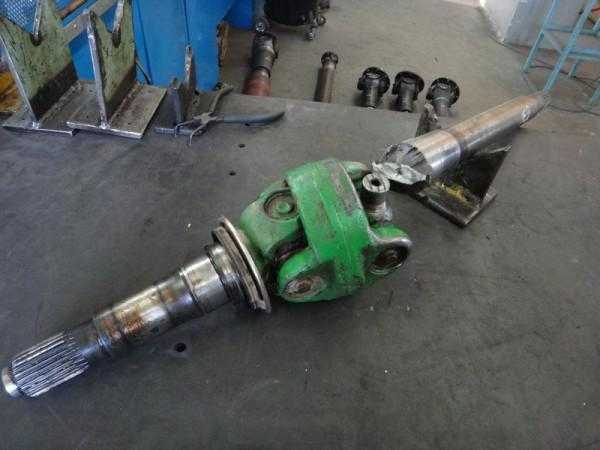

Устройство вала отбора мощности «МТЗ-82»

В корпусе заднего моста трактора «МТЗ-82»  размещается двухступенчатый планетарный редуктор вала отбора мощности. Состоит он из ведущей коронной шестерни, трёх сателлитов и солнечной шестерни. Она посажена на ступицу водила на бронзовой втулке.

Сателлиты закрепляются на осях, которые запрессованы в расточки водила. Шлицевая ступица водила жёстким образом связывается со шлицами вала. А на конце ВОМ также ещё выполнены шлицы для привода агрегатируемого с трактором оборудования и машин.
Вал отбора мощности трактора «МТЗ-82» может быть выполнен в составном виде: когда в его задний край вставляются сменные хвостовики с 8-ю шлицами либо 21-м шлицем. Для машин и устройств, которые используют частоту вращения 540 об/мин, применяется хвостовик первого типа, а для тех машин, где частота вращения составляет 1000 об/мин – хвостовик второго типа.

Различие в типоразмерах шлицев на машинах и агрегатах выполнена специально, для того, чтобы предотвратить возможную путаницу при выборе скоростного режима

Хвостовик зафиксирован на валу специальным стопорным кольцом. Энергия вращения передаётся к хвостовику через четыре ролика.

Различные типоразмеры шлиц на машинах выполняют с целью предотвращения путаницы в выборе скоростного режима и поломки агрегатируемых машин из-за неправильного включения скорости ВОМ.

Вал устанавливается на двух шариковых подшипниках, первый из которых расположен в расточке вала коронной шестерни, 2-й — в крышке, прикреплённой к задней стенке корпуса заднего моста. Все детали, которые установлены на валу, стянуты кернящейся гайкой.

Управление ВОМ «МТЗ-82»

Планетарный редуктор вала отбора мощности на «МТЗ-82» управляем 2-мя ленточными тормозами. Первый тормозной барабан приварен к водилу, 2-й барабан связан посредством шлицевой муфты с солнечной шестернёй.

Для включения вала отбора мощности «МТЗ-82» рычаг управления в кабине следует перевести в крайнее заднее положение. При этом тормоз на барабане солнечной шестерни при этом затянут, а на водиле — отпущен.

От коронной шестерни вращение передаётся через сателлиты на водило, и далее от него — непосредственно к валу. Частота вращения уменьшается в это время соответственно передаточному числу планетарного редуктора — в 1,47 раза.

Когда нужно выключить редуктор ВОМ, то рычаг управления переводится в крайнее переднее положение. Тормоз на барабане солнечной шестерни отпускается, а тормоз водила — затягивается. В таком положении водило не двигается, а коронная шестерня обкатывается вхолостую по сателлитам. Сателлиты в то же время вращают, также вхолостую, солнечную шестерню относительно ступицы водила.

Частота вращения вала отбора мощности переключается посредством муфты, установленной на шлице вала. Механизмом, который это производит, является шестигранник, расположенный в нижней крышке цельного корпуса сцепления.

Техническое обслуживание ВОМ «МТЗ-82»

Техобслуживание вала отбора мощности трактора «МТЗ-82» заключается, прежде всего, в регулярном осмотре резьбовых соединений и их проверке, а также в периодической регулировке механизма управления. Смазываются механизмы ВОМ, которые размещены в корпусе заднего моста, маслом, заправляемым в трансмиссию.

Включать независимый привод следует при минимальной частоте вращения дизельного двигателя. Синхронный привод включается при работающем моторе после включения передачи, при плавном включении механизма сцепления.

В процессе эксплуатации необходимо периодически внимательно присматривать за изменениями в положении рычага управления ВОМ, не допуская, чтоб он упирался в полик кабины трактора (поскольку это приведёт к буксованию тормозных лент).

Если ход рычага управления увеличился, или усилие на рычаге, во время его перевода из положения «включено» в положение «выключено» заметно возросло, это свидетельствует о том, что необходимо произвести регулировку.

Регулировка вала отбора мощности «МТЗ-82» производится по следующему плану:

• Установка оси эксцентрика в её первоначальное положение. Риска, которая специально на неё нанесена, должна находиться с правой стороны и располагаться в вертикальном положении.
• Фиксация установленного положения с помощью стопорных пластин.
• Отсоединение тяги. Откручивание болтов на стакане и высвобождение пружины.
• Снятие крышечки с люка заднего моста, чтобы добраться до головки натяжного винта. Переведение рычага в нейтральное положение и его фиксация болтом.
• Снятие стопорной пластины, затягивание винта до упора. Заворачивание упорного болта в наружный стакан. Перевод рычага в положение «вкл.». Установка тяги. Установление необходимого люфта рычага.

После завершения регулировки — возврат всех деталей на свои места, усиление тяг и крепёжных болтов контрагайками.

В процессе разборки стакана, ВОМ с установленной в нём сжатой пружиной, важно соблюдать осторожность, и все операции выполнять аккуратно, в определённой последовательности. Для разборки и сборки стакана с сжатой пружиной лучше всего использовать пресс или струбцину.

Распространённые неисправности, возникающие при эксплуатации ВОМ

• Достаточно распространённая проблема при эксплуатации ВОМ «МТЗ-82» – это заедание рычага управления вала, либо трудное, с значительным усилием, управление поводком муфты. Это происходит вследствие неисправности механизма усиления (стакан пружины), или износа кулачковой муфты.
• Посторонние шумы, которые идут по нарастающей, вместе с увеличением передаваемого крутящего момента, а также следы смазки на задней крышке говорят о значительном износе шлицов вала, деталей планетарного редуктора, а возможно — потере эластичности или разрушении манжет.
• Если вал отбора мощности работает непривычно шумно и рывками, то, скорее всего, в негодность пришли шлицевые соединения. Либо сработались (сточились) зубья у центральной шестерни. В этом случае вал выпрессовывается и оценивается состояние шестерни. Потребуется отсоединить задний мост и кулачковую муфту. Если визуальный осмотр показывает значительные зазоры, либо шестерня перемещается совершенно  свободно,  то ВОМу требуется серьёзный ремонт. После замены вал монтируется на место, и обязательно производится его регулировка.
• Когда трактор «МТЗ-82» не выдаёт требуемой максимальной мощности при работе с навесным оборудованием, то причина этого кроется в ленточных тормозах. Им требуется соответствующая регулировка, либо полная замена. В случаях, когда регулировка не помогает избавиться от такой проблемы, есть необходимость в демонтаже ВОМа с трактора и контроле толщины лент тормозов. Когда толщина уменьшилась до 2,5 миллиметров и ниже, эти  изношенные ленты заменяются на новые.
• Хвостовик ВОМа перемещается слишком свободно. Этот признак означает, что натяжение фиксирующей гайки ослабло. Вал отбора мощности требуется снять с трактора «МТЗ-82». Фиксирующую гайку нужно затянуть до упора. И, если есть такая возможность, восстановить резьбу, или «нарезать новую».
• Визуальный осмотр выявляет значительные масляные подтёки на крышке вала отбра мощности. Это обычный признак  износа манжеты или прокладки. В подобных случаях ВОМ трактора «МТЗ-82» нужно демонтировать и произвести замену прокладки между крышкой ВОМа и между задним мостом. Если протечка происходит со стороны хвостовика, то надо снимать кольцо стопора, выпрессовывать вал и заменять манжеты.

Во всех случаях, когда для исправления неисправностей вал отбора мощности требуется отделить от трактора, для этого вначале необходимо отвернуть болты креплений задней крышки, а затем ВОМ выпрессовать в сборе с болтами технологическими. После этого нужно убрать тормозные ленты и проконтролировать их толщину. Как уже указывалось, тормозная лента требует замены на новую, если её фактическая толщина составляет менее двух с половиной миллиметров. Обычно о значительном износе тормозных лент свидетельствует продолжение вращения хвостовика вала при выключении ВОМа, а также и неравномерное его вращение.

В любых случаях, когда производились демонтаж или разборка редуктора ходоуменьшителя, требуется осуществить проверку либо регулировку ВОМа. Для этого под ведущие колёса трактора «МТЗ-82» устанавливается домкрат. После чего вал отбора мощности проворачивается, с поочерёдными включениями различных передач. При выполнении подобной операции вал отбора мощности трактора «МТЗ-82» необходимо перевести в синхронный режим. Во время прокручивания зубчатые колёса шестерней должны вращаться свободно.

tractorreview.ru
