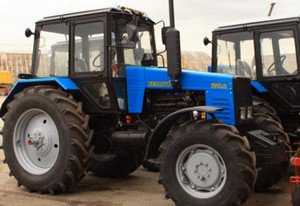

Трактор МТЗ-1221: технические характеристики

Универсальный трактор МТЗ-1221, технические характеристики которого позволяют выполнять широкий перечень сельскохозяйственных и строительных работ, изготавливается в Белоруссии и известен еще, как «Беларус-1221». Рассматриваемая модель прекрасно взаимодействует с различными дополнительными приспособлениями, активно используется в дорожной, промышленной, лесной и аграрной отрасли. Транспортное средство предназначено для работы в различных климатических условиях.

Особенности эксплуатации и обслуживания

Рассматриваемая модель разработана в Белоруссии на Минском заводе. Предприятие открыло производственные мощности в некоторых городах РФ: Смоленске, Елабуге и Саранске.

Трактор МТЗ-1221, технические характеристики которого позволяют его использовать в различных хозяйственных сферах, выпускается в двух основных модификациях:

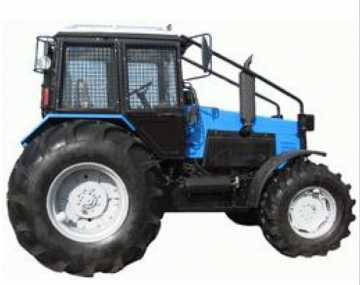

  • Вариант 1221Л – разработан нацеленно для лесной отрасли. Модернизированные вспомогательные устройства позволяют выполнять сбор хлыстов, производить высадку деревьев, а также обеспечивать погрузку, транспортировку и трелевку лесоматериалов с последующей формировкой штабелей.
  • Образец МТЗ 1221В.2 – это более поздняя вариация, поставки которой в Россию велись до 2011 года. От классического трактора модель отличает наличие реверсивного управления.

Обзор основных показателей

Отечественный трактор МТЗ-1221, технические характеристики которого являются одними из лучших в своей категории, широко используется на просторах бывших соцстран:

  • Силовой агрегат – 2602С.
  • Мощность агрегата в лошадиных силах – 130.
  • Стандартный показатель частоты оборотов – 2100 вращений в минуту.
  • Количество цилиндров – шесть штук.
  • Размер цилиндра/поршневой ход (см) – 11/12,5.
  • Литраж силовой установки – 7,12 л.
  • Вместимость емкости для горючего (л) – 160.
  • Муфта сцепления – сухой, двухдисковой вариант постоянно замкнутого типа.
  • КПП – ступенчатая механика с синхронизатором (4/2).
  • Скоростной показатель (км/ч) – до 35.
  • Задний валовый блок по отбору мощности – независимого типа, двухскоростной с гидромеханическим контролером.

Универсальный агрегат МТЗ-1221, технические характеристики

Прочие показатели рассматриваемого трактора:

  • Вместимость гидравлической системы (л) – 21.
  • Основа колесная (мм) – 2 760.
  • Высота – 2 850 мм.
  • Ширина – 2 250 мм.
  • Длина (мм) – 4 950.
  • Колея (мм) – 1500/2260.
  • Клиренс (см) – 62.
  • Поворотный радиус по минимуму (мм) – 5300.
  • Эксплуатационный вес (т) – 5,3.
  • Шины – 14,9R24.

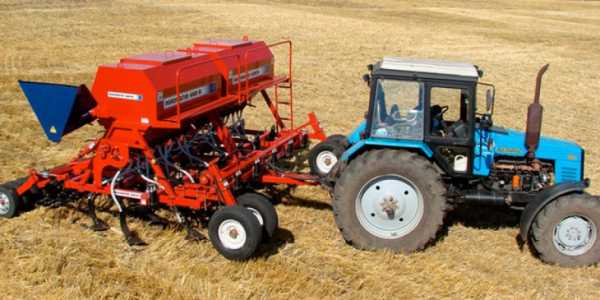

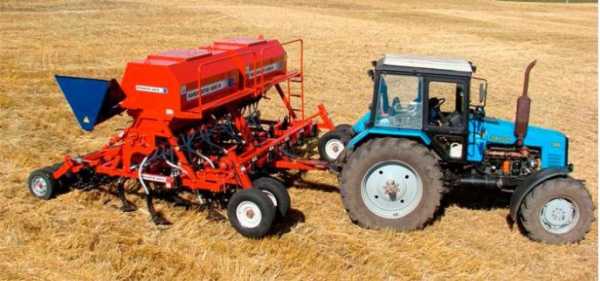

Стоит отметить, что техника приспособлена для взаимодействия с разными навесными и прицепными приспособлениями.

Устройство

Колесный трактор МТЗ-1221 («Беларус» 1221) оснащен дизельным шестицилиндровым мотором с турбиной, имеет низкие показатели по расходу ГСМ. По сравнению с более ранними моделями, обновленное транспортное средство получило измененный узел трансмиссии, в котором появилась усиленная муфта сцепления и жесткий корпус с парой дисков.

Агрегат МТЗ-1221, технические характеристики которого продолжим рассматривать далее, оборудован механической коробкой передач с двумя диапазонами для заднего и четырьмя скоростями для переднего движения. Также имеется синхронизатор, который участвует в переключении скоростей, активации ВОМ и основного переднего привода.

Обустройство фронтального моста балочное либо портальное с планетарными редукторами. Рама этого узла имеет повышенную прочность и предназначена для установки различных навесных приспособлений. Трактор МТЗ-1221, технические характеристики и устройство модели которого рассчитаны на эксплуатацию в различных регионах, оснащен задним мостом с коническим дифференциалом и редуктором планетарного типа на колесе. Постоянный привод оснащен гидромеханическим контроллером.

Кабина

Место для водителя выполнено из металлического каркаса и усилено элементами безопасности. От солнечных лучей защищает тонировка и специальная панель. Внутренняя отделка нацелена на повышение звукоизолирующих свойств, имеется запасной выход, который размещен на крыше кабины.

Трактор МТЗ-1221, комплектации, технические характеристики которого были упомянуты в обзоре, оснащен двумя рабочими блоками с рычагами и переключателями. Основной пост размещен справа от тракториста, а дополнительный узел расположен в верхнем щите внутри салона. При помощи рычагов и переключателей регулируется подача топлива, работа световых элементов и вспомогательного оборудования. Электрическое обеспечение дает встроенный генератор на 1 кВт.

Мотор и гидравлика

Минский трактор МТЗ-1221, технические характеристики которого позволяют ему уверенно конкурировать с зарубежными аналогами, оснащен силовым агрегатом на дизельном топливе с турбонаддувом. Двигатель четырехтактный, имеет шесть цилиндров, которые расположены в ряд. Объем мотора составляет 7,12 литра, мощность – 130 лошадиных сил. На более современные модификации устанавливаются моторы Д-2602С и Д-260 2S2. От базовой модели они отличаются мощностью – 132 и 136 лошадок соответственно.

Гидравлический блок для рассматриваемого агрегата производится известным в техническом мире брендом Bosch. Для монтажа приспособлений предусмотрено три выхода раздельного типа. В зависимости от модификации трактор может оснащаться двумя разновидностями гидравлического узла:

  • горизонтальным автономным цилиндром;
  • парой вертикальных цилиндров.

За функциональность гидравлики отвечает встроенная насосная установка. Присутствует также узел контроля температуры и фильтрации рабочей жидкости. В систему можно заливать как отечественное, так и импортное масло.

Плюсы и минусы

Белорусский трактор МТЗ-1221, технические характеристики, описание и некоторые особенности которого рассмотрены выше, имеет ряд объективных достоинств и определенные минусы. К преимуществам агрегата относится следующее:

  • Простота в эксплуатации, обслуживании и ремонте.
  • Неприхотливость и надежность.
  • Предусмотрен холодный запуск, позволяющий завести мотор на морозе.
  • Доступность запасных частей.
  • Приемлемая цена.

Среди недостатков можно отметить возможность перегрева двигателя. При работе на жаре при максимальной мощности он может просто закипеть. Кроме того, при экономном расходовании топлива, запаса бака хватает ненадолго.

Вывод

Для своих технических данных «Беларус» имеет доступную цену. При этом агрегат универсален, может использоваться в различных промышленных и хозяйственных отраслях, приспособлен к обустройству разными видами прицепных и навесных приспособлений. Среди отечественных моделей транспортное средство находится среди лидеров в своем классе и может на равных конкурировать со многими зарубежными аналогами.

fb.ru

устройство, технические характеристики, модификации, фото и видео

МТЗ 1221 — это один из самых популярных тракторов, который производит ОАО «Минский тракторный завод». Предприятие базируется в республике Беларусь и получило мировую известность, благодаря своим тракторам. Техника выгодно отличается тем, что гармонично сочетает высокую производительность, надежность, внешнюю эстетику и привлекательную стоимость.

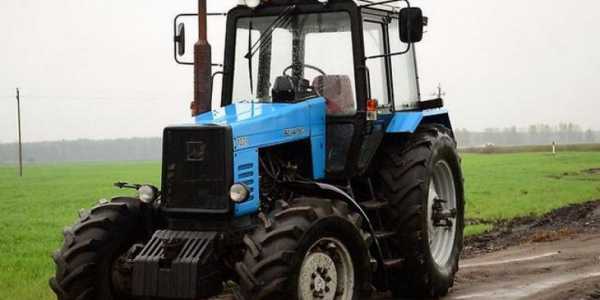

Трактор МТЗ 1221

Трактор «Беларус» обладает следующими особенностями:

  • Кабина создана с использованием новейших технологий, она отличается удобным креслом, комфортных расположением всех органов управления, в том числе рычагов и переключателей, жёсткие несущие балки обеспечивают безопасность оператора.
  • Задний мост трактора снабжён уникальными колёсными редукторами.
  • Гидравлика трактора работает на основе автономного цилиндра и моноблочной конструкции.
  • Система управления трактором устроена так, что одним движением он переходит в режим реверса.
  • Конструкция трактора устроена так, что доступ ко всем узлам и агрегатам максимально облегчён.

Трактор беларус экономичен в работе, это касается не только топлива, но технических жидкостей и масел.

Среди плюсов МТЗ 1221 следует выделить следующие:

  1. Основные элементы гидросистемы доступны для обслуживания и ремонта, благодаря трём парам технических отверстий.
  2. Жизненный цикл рабочих жидкостей существенно увеличен за счет системы фильтрации.
  3. Специальные терморегуляторы позволяют поддерживать оптимальный температурный режим в рабочих агрегатах и кабине оператора.
  4. Большая ёмкость для масла позволяет дольше обходиться без дозаправки.
  5. Электрооборудование трактора отвечает последним требованиям стандартизации, это касается и внутреннего освещения кабины.
  6. Техника позволяет производить работы при любых погодных и температурных условиях.

К недостаткам трактора можно отнести дорогую доставку и относительно низкий уровень маневренности.

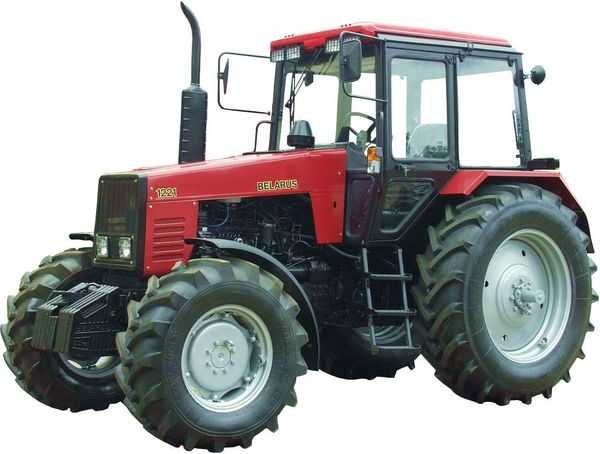

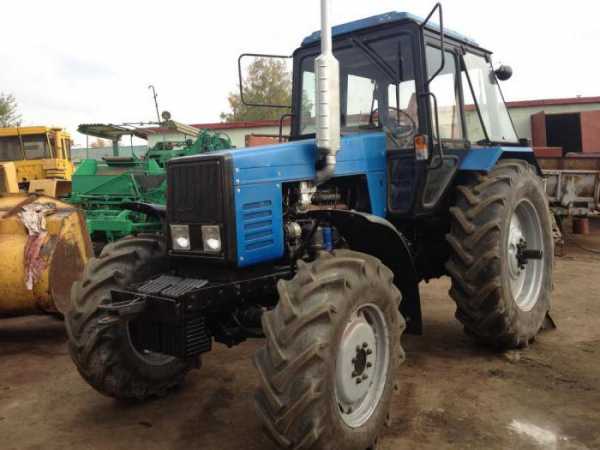

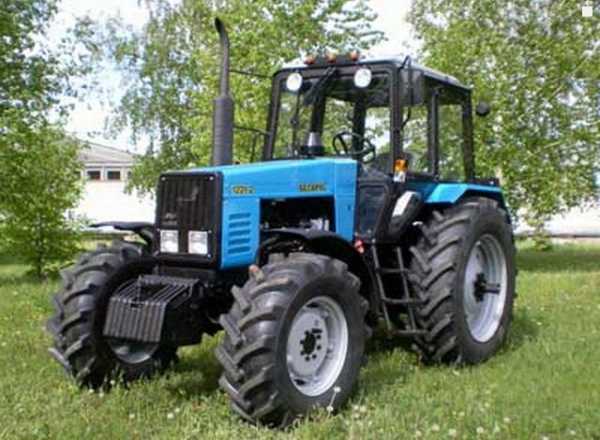

Фото трактора МТЗ 1221

Устройство

Ведущими элементами устройства трактора являются:

Технические характеристики

Технические характеристики трактора Беларус 1221 в таблице:

ХарактеристикиЕд. измеренияПоказатели
Длина тракторамм4600
Ширина тракторамм2250
Высота тракторамм3000
Массакг4640
Размер колеимм1500-2265
Клиренсмм465-620
Разворотм5.3
Скоростькм/ч2,1-33,8
Модель мотора260.2 Turbo
Мощность двигателякВт/л.с.96/130
Объем двигателял7,12
Частотаоб/мин2100
Крутящий моментНм500
Объем бакал160
Давление на поверхностькгс/см200
Работа насосал/мин55
Расход топливаг/л.с.ч.166/180

Модификации

Существуют следующие модификации трактор беларус 1221:

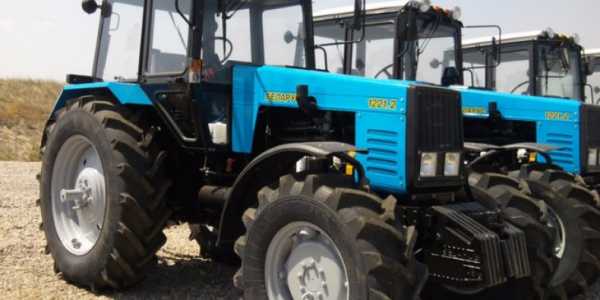

  • МТЗ 1221.2. Данная модель трактора обладает увеличенной тяговой силой. Как и другие модификации, она рассчитана на выполнение сельскохозяйственных задач с применением навесного оборудования. Отличительная особенность — наличие дизельного двигателя S и гидравлического подъёмника.

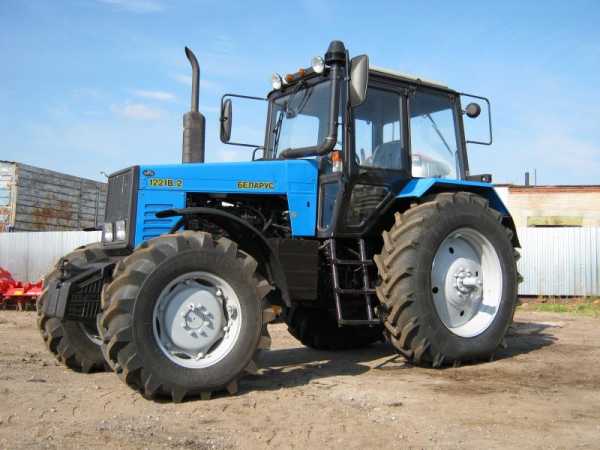

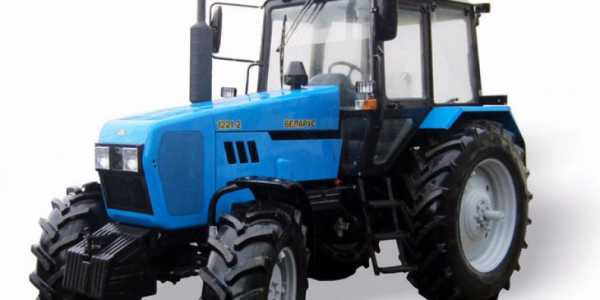

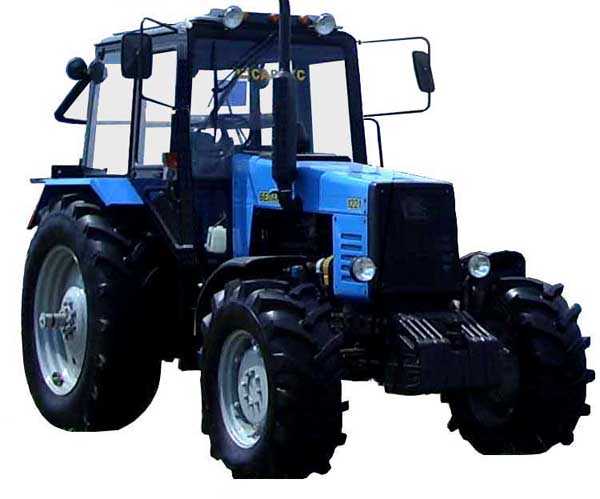

  • Фото трактора МТЗ 1221.2

  • МТЗ 1221.3. Эта модификация снабжена двигателем S2.
  • МТЗ 1221Т.2. Трактор оборудован солнцезащитным навесом, а передний мост является ведущим.

Посредством дополнительного заказа можно приобрести уменьшитель хода, шланги и отельную подножку.

Технические характеристики модификаций:

ХарактеристикиЕд. измерения1221.21221.31221Т.2
Массакг530053005300
Длина техникимм450045004500
Ширина техникимм230023002300
Высота тракторамм285028502850
Колеямм1530-21501530-21501530-2150
Поворотм5,45,45,4
Клиренсмм480480480
Скоростькм/ч15-3515-3515-35
Модель мотораД-260.2СД-260.2S2Д-260.2
Объем моторал7,127,127,12
Частота оборотовоб/мин210021002100
Мощность двигателякВт/л.с.98/132100/13695,6/130
Крутящий моментНм446568500
Работа насосал/мин515151

На видео техническое обслуживание трактора МТЗ 1221:

allspectech.com

Трактора МТЗ 1221 — технические характеристики, схемы, видео

Трактор — это особая техника, которая активно используется в разных сферах жизни и деятельности человека. В лесничестве, в строительстве, для коммунальных работ — со всеми задачами наилучшим образом справляются эти машины. Если вам нужно вытащить застрявший в грязи автомобиль — и тут без их помощи не обойтись.

В данной статье мы рассмотрим одну из самых известных и востребованных машин — трактор МТЗ 1221 (Беларус-1221). Это универсальная модель, которая нашла широкое применение в сельском и городском муниципальном хозяйстве, строительстве. Трактор способен перевозить грузы по дорогам без твердого покрытия, и его одно из главных достоинств — упрощенная система крепления навесного оборудования. К тому же он легко агрегатируется с отечественными и иностранными сельскохозяйственными машинами.

Особенности и характеристики трактора МТЗ 1221

Трактор МТЗ 1221 отличается простотой управления, отличной производительностью и надежностью. При возникновении поломки вы с легкостью сможете найти и купить новую деталь. Машина потребляет минимум топлива, а также у нее минимальный расход смазочных материалов.

Так как машина легко взаимодействует с другими агрегатами, она способна удовлетворить потребности каждого пользователя. Данная модель выпускается с 1979 года в Минске, а сегодня ее производство распространилось и на другие города. Трактор МТЗ 2112, кроме своей стандартной модификации, выпускается еще в двух вариантах:

  1. МТЗ 2112Л. Данная модель разработана специально для лесной промышленности. С ее помощью можно перевозить грузы, сажать деревья, собирать мусор, и многое другое;
  2. МТЗ 2112В.2 — это более поздняя версия трактора, которая в Россию уже не поставляется с 2011 года. Отличается реверсивным постом управления.

Технические характеристики МТЗ 2112:

  • дизельный двигатель модели Д-260.2 мощностью 122,9 лошадиных сил;
  • вес машины — 5300 килограмм;
  • максимальный допустимый вес грузов — 8000 килограмм;
  • наименьший показатель радиуса поворота — 5,4 метра;
  • объем топливного бака — 160 литров;
  • максимальная скорость — 35 километров в час;
  • рабочая скорость — 15 километров в час.

Силовая установка. Тяговые характеристики обеспечиваются мощным дизельным двигателем, который соответствует требованиям действующих евростандартов. Трактор прекрасно работает на отечественных и иностранных горюче-смазочных материалах, масла и их консистенции стандартные. Расход топлива на пахоте — около 166 г/л.с. в час.

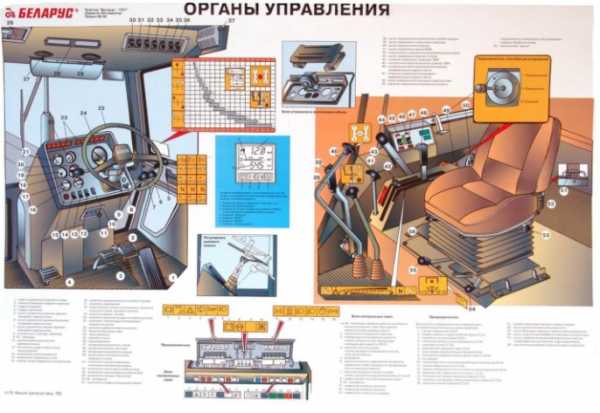

Органы управления. Трактор МТЗ 1221 имеет усиленную трансмиссию, а также двухдисковое сцепление. Модель оснащена сухими трехдисковыми тормозами. Коробка передач имеет 16 скоростей вперед и 4 скорости назад. Навесное оборудование работает от выносного синхронизированного вала отбора мощности. Трехточечная навеска обеспечивает совместимость буквально с любыми инструментами.

Гидросистема. Гидравлика бывает двух видов: с вертикальными парными гидроцилиндрами или с одним горизонтальным гидроцилиндром. Она содержит автономный контур фильтрации, а также контроль температуры рабочей жидкости с дальнейшей ее стабилизацией.

Кабина. Кабина трактора МТЗ 2112 отличается надежностью и безопасностью, имеет тонированные окна сферической формы. Аварийным люком выступает крыша. Имеется обогреватель и кондиционер. Кабина имеет отличные показатели теплоизоляции, а также звукоизоляции, что крайне важно для здоровья человека, работающего на подобной технике.

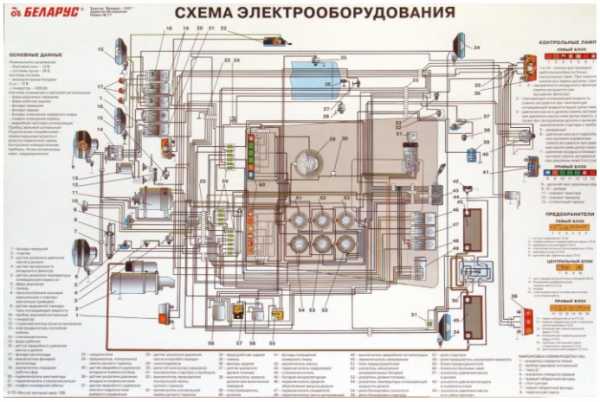

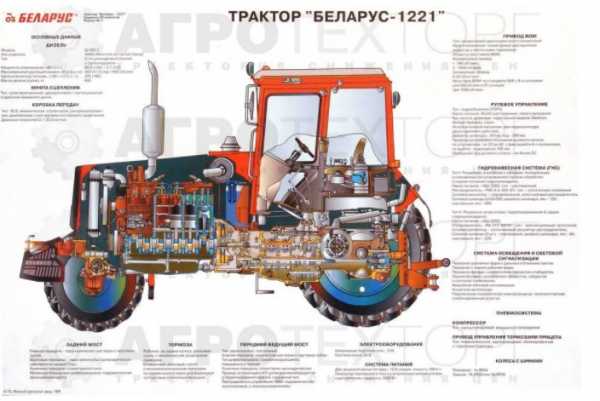

С помощью электрической схемы и других схем вы сможете более детально изучить внутреннее строение трактора МТЗ 1221 и при необходимости быстро найти и устранить поломку.

Плюсы и минусы трактора МТЗ 1221

Как и любая серьезная техника, трактор МТЗ 1221 имеет как массу достоинств, так и некоторые несущественные недостатки.

Плюсы:

  • доступная стоимость. Трактор стоит достаточно недорого. К тому же вы с легкостью сможете на него приобрести запасные детали, самостоятельно осуществить ремонт за счет простой сборки, а также техника неприхотлива в использовании. Поэтому можно смело говорить о том, что соотношение цены и качество здесь превосходное;
  • все важные элементы трактора находятся в открытом доступе, что значительно облегчает ремонт и сокращает на него время;
  • машина отличается от зарубежных аналогов тем, что вы сможете самостоятельно устранить отказ в поле, тем самым сократив к минимуму время простоя;
  • большой выбор совместимого с трактором навесного оборудования значительно расширяет его сферу применения.

К недостаткам можно отнести относительно небольшой топливный бак, небольшой ресурс кондиционеров. Многие потребители также отмечают такой момент — воздух для двигателя поступает на уровне капота, из-за чего фильтры быстро засоряются. Это можно было бы исправить, если бы труда была выведена на крышу.

pro-traktor.ru

Беларус МТЗ-1221: технические характеристики трактора

МТЗ-1221 – одна из наиболее удачных и высокотехнологичных моделей многопрофильной колесной машины производства Минского тракторного завода, прочно удерживающего первенство на рынках тракторов постсоветского пространства.

МТЗ-1221 — высокотехнологичная машина с большими возможностями

Универсальный Беларус 1221, впервые сошедший с конвейера в 1979 году и сегодня успешно используется при выполнении всех видов сельскохозяйственных работ любой сложности, в строительстве, лесозаготовках, транспорте и муниципальном хозяйстве.

Машина оснащена большим количеством различных приспособлений, позволяющих легко агрегировать трактор с другими устройствами и использовать его для работ по выемке и планированию грунта, погрузочно-разгрузочных операций, транспортировке грузов.

Установленный на МТЗ-1221 вал отбора мощности предоставляет возможность использовать трактор для приведения в действие различных сторонних механизмов. Особенно широкое применение это качество машины получило в мелиорации и орошении: насосы, приводимые в действие ВОМ трактора, позволяют эффективно проводить осушение почв и подавать воду в оросительные системы.

Отличные технические качества машины, ее экономичность, простота эксплуатации и диагностики неисправностей позволили трактору занять лидирующие позиции на рынках постсоветских стран.

Увеличивая объемы пользующейся спросом у российских потребителей модели, Минский тракторный завод наладил сборку МТЗ-1221 на территории России, в Смоленске, Елабуге и Саранске.

Технические характеристики трактора МТЗ-1221

Технические характеристики МТЗ-1221.2
Габариты (мм)5220х2300х2850
Дорожный просвет (мм)480
Агротехнический просвет, не менее (мм)620
Наименьший радиус поворота (м)5,4
Давление на грунт (кПа)140
Эксплуатационная масса (кг)6273
Максимально допустимая масса (кг)8000
Емкость топливного бака (л)170
Расход топлива (г/кВт в час)225
ТормозаДисковые, работающие в масле
КабинаУнифицированная, с отопителем
Рулевое управлениеГидрообъемное

Также читайте: Как рассчитать расход топлива трактора в час при разных условиях работы

Модификации

В модельный ряд МТЗ-1221 входят машины следующих модификаций:

  1. Базовый вариант трактора – МТЗ-1221.
  2. Разработанная для лесозаготовительного производства модель МТЗ-1221Л, конструктивные особенности которой позволяют использовать машину для сбора хлыстов, погрузочно-разгрузочных и транспортировочных работах при заготовке леса.

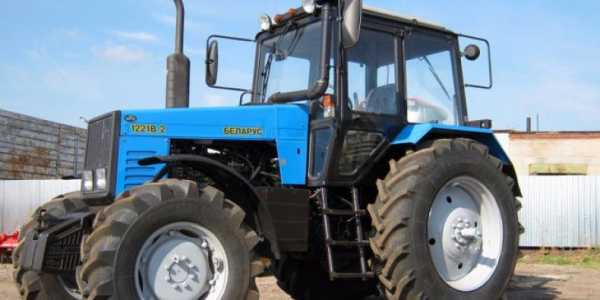

  3. МТЗ 1221В.2 – оборудованный реверсивным постом управления вариант машины, поставки которого на российский рынок были прекращены в 2011 году.
  4. МТЗ-1221Т.2 — трактор с ведущим передним мостом и солнцезащитным навесом. Вместо кабины тент-каркас с травмобезопасными атермальными стеклами.
  5. МТЗ-1221.2 «тропик» — оснащен тропическим радиатором и дополнительным баком.
  6. МТЗ-1221.3 — идет в комплектации с двигателем Д-260.2S2 мощностью 131.7 л.с.
  7. МТЗ-1221.4 — трактор с обновленным дизайном. Имеет ведущий передний мост с планетарно-цилиндрическими конечными передачами. Дизельный двигатель по выбросам вредных веществ соответствует экологическим требованиям ступени Tier II.
  8. МТЗ-1221.5 — укомплектован двигателем Д-260.2S3B (133 л.с.). Выбросы в атмосферу соответствуют европейскому стандарту Stage IIIB. Обновленный дизайн зеркал заднего вида и трубы.

Компоновка и эргономика

Оснащенная теплопоглощающими стеклами и современными климатическими системами кабина машины, удобно расположенные в ней приборные панели, отличные звуко-, влаго- и теплоизоляционные характеристики и большая поверхность остекления салона создают максимум условий для комфортной и высокопроизводительной работы оператора.

Силовая установка

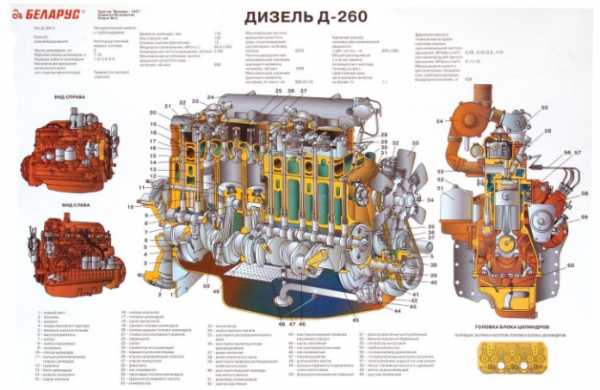

Основа силовой установки Белоруса 1221 – рассчитанный на потребление дизельного топлива четырехтактный шестицилиндровый двигатель серии Д-260.2 неприхотлив к горючему и смазочным материалам и имеет низкие показатели их расходования. Работу 136 сильного мотора объемом 7,12 литра обеспечивает система турбонаддува, центробежный топливный насос и одноступенчатый компрессор.

Соответствующий международным экологическим стандартам и нормативам безопасности двигатель составляет достойную конкуренцию своим иностранным аналогам, а по некоторым параметрам превосходит их.

Отдельные партии машин оснащаются еще более экономичными 141 сильными шестилитровыми моторами компании Deutz с расходом горючего 180 г/л.с. в час.

Устройство Беларуса 1221

Трансмиссионный механический блок трактора рассчитан на управление движением с использованием 16 передних и 8 задних передач, существенно отличается от ранее используемых на машинах МТЗ КП. В коробке использована усиленная двухдисковая муфта сцепления.

Благодаря конструкции переднего моста балочного или портального типа, в состав которого входит балка повышенной прочности, существенно увеличены возможности оснащения машины навесным оборудованием.

Еще одно устройство, расширяющее функциональность модели – навесной механизм, позволяющий монтировать на машину дополнительное оборудование в различных положениях с учетом типа его элементов крепления.

Модель оснащается:

  • Сухими или мокрыми тормозами дискового типа;
  • Задним мостом с редукторами планетарного типа и дифференциалом, управляемым электрогидравлической системой с тремя режимами;
  • Задним валом забора мощности с независимым приводом, работающим на двух скоростях;
  • Корпусом заднего моста с полуосями повышенной прочности, оснащенным механизмами крепления тягово-сцепных устройств, полуосей конечных передач и элементов подвески.

Оборудованная автономными контурами фильтрации жидкости и регулирования температуры гидравлическая система трактора позволяет агрегировать модель с механизмами, использующими при работе большой объем масла.

На МТЗ-1221 устанавливают гидравлические системы двух видов:

  1. с гидравлическим подъемником, оснащенным двумя силовыми цилиндрами, установленными вертикально;
  2. с автономным силовым цилиндром, установленным горизонтально.

Аналоги

К аналогам МТЗ-1221 относятся имеющие примерно одинаковую стоимость и технические характеристики с минской машиной тракторы китайского производства YTO1304 и FOTON.

Отзывы владельцев трактора МТЗ-1221

Написать отзыв

МТЗ-1221

Общий рейтинг:   Отзывов: 9

Алексей для МТЗ-1221

О двигателе

Двигатель на 1221 полный отстой

Сергей для МТЗ-1221

Полная фигня

Трактор не понятно для чего сделан. Двигатель фигня полная. После гарайтийного ремонта трактор толком не ездил и тут оборвало шатут шестого целиндра.

Юра для МТЗ-1221

Трактор вроде нормальный , взял себе месяц назад 3 штуки 1221 и 3022 один , и взял к 1221 дискаторы АГН-3.3 , еще толком ими ничего не делал, завтра буду один 1221 запускать с дискатором, а так вроде нормальный трактор, у меня вообще даже планов не было их брать , а руководство нашей Одеской области незнали куда деть лишние деньги , и они решили их вложить в аграриев как ни странно, и сделали скидку на трактора 1221 и 3022 30 процентов , и я подумал а чего бы не воспользоваться этим )))

Олег для МТЗ-1221

Про 1221 скажу вот что – стоит брать если земли хотя бы гектар 300. Из недостатков отмечу малая емкость бака ( у нас у одного на культивации 2 раза ездит заправляться), передок работает только при движении вперед, да и цена была бы тыс на 350 поменьше.

Жека для МТЗ-1221

Более мощный аналог восьмидесятки

Доводилось мне поработать на 1221. Что могу сказать, трактор вне сомнения мощный. Работал на нем на вывозке леса, в дорожном строительстве, доводилось и пахать на нем под посадки леса ( отмечу что вспашка сильно отличается от полевой). Итак, по порядку.

На вывозке леса перецепили ковш на вилы, переоборудовали прицеп разбрасывателя в лесовоз. Грузил сам возил. Неудобство в том только что перед погрузкой-разгрузкой нужно оцепляться. По вывозке мало уступал лесовозам-уралам. По кубатуре почти столько же в прицепе.

На дорожном грузил песок. Объем ковша большой, так что грузится быстро. Коротко о тракторе. Установлен шестицилиндровый двигатель с турбонаддувом. По мощности мало уступает Т-150К. Рулевое управление гидрообьемное, рулится очень легко даже с полным ковшом песка. Прост в управлении. Задняя навеска на двух гидроцилиндрах, минус в том у нее, что опускание зимой затруднено, так как при холодном и густом масле опускается очень долго, потому что принудительного опускания нет. Установлен бортовой компьютер панели управления. Передний мост и блокировка включается с кнопочки, у них электрическое управление. Заметил что потребляет много топлива, на вывозке леса приходилось заправляться второй раз. То есть одного бака не хватает на день. Есть слабина в переднем мосту этого трактора, может не во всех, но у меня было такое, что обрывает болты крепления рукавов, и слабое водило редуктора конечной передачи переднего моста. Хотя это может из-за того что работаю постоянно с КУНом и нагрузка на передний мост большая. В целом трактор хороший, не смотря на его стоимость.

traktoramtz.ru

описание и технические характеристики трактора


Трактор модели МТЗ 1221 (иначе «Беларус») выпускает «МТЗ-Холдинг». Это вторая по массовости модель после серии МТЗ 80. Удачная конструкция, универсальность позволяют этой машине оставаться лидером в своем классе в странах бывшего СССР.

ПоказатьСкрыть

Описание и модификации трактора

Модель МТЗ 1221 считается универсальным пропашным трактором 2-го класса. Благодаря различным вариантам исполнения и разнообразному навесному и прицепному оборудованию список выполняемых работ очень широк.

В первую очередь это сельскохозяйственные работы, а также строительство, муниципальные работы, лесное хозяйство, транспортировка грузов.
Выпускается в таких модификациях:

  • МТЗ-1221Л — вариант для лесной промышленности. Может выполнять специфические работы — посадка деревьев, сбор хлыстов и т. д.
  • МТЗ-1221В.2 — более поздняя модификация, отличием является реверсивный пост управления с возможностью поворота сидения оператора и сдвоенными педалями. Это является преимуществом при работе с задненавесными агрегатами.
  • МТЗ-1221Т.2 — с кабиной типа тент-каркас.

Другие модификации, отличающиеся более высокой мощностью.

Знаете ли вы? Первая модель МТЗ 1221 была выпущена в 1979 г.

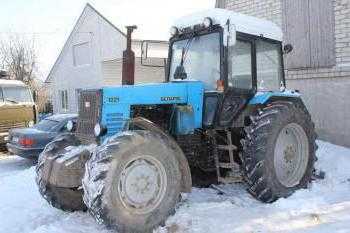

Трактора марки МТЗ 1221 зарекомендовали себя как надежная, качественная и простая в эксплуатация техника.

Устройство и основные узлы

Рассмотрим немного детальнее основные узлы и устройство МТЗ 1221.

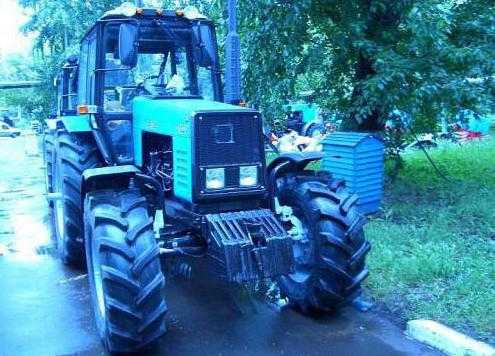

  • Ходовая часть

Данная модель является колесным переднеприводным трактором. То есть на переднюю ось устанавливаются планетарные редукторы.

Передние ведущие колеса — малого радиуса, задние — большого. Существует возможность устанавливать спаренные задние колеса. Это уменьшает давление на грунт, увеличивает проходимость и маневренность машины.

  • Силовая установка

На модели 1221 устанавливается дизельный двигатель Д 260.2 на 130 л. с. Этот шестицилиндровый двигатель с рядным размещением цилиндров имеет объем 7,12 л, неприхотлив к топливу и смазочным материалам.


Такой двигатель отличает надежность в работе и легкость в обслуживании. Запчасти и комплектующие к двигателю не являются дефицитом, и найти их легко.

Важно! Двигатель полностью соответствует последним мировым стандартам экологии и безопасности.

Расход топлива МТЗ 1221 — 166 г/л.с. в час.

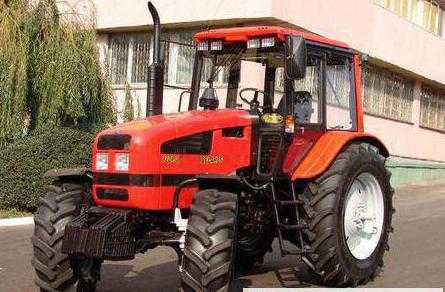

Более поздние модификации комплектуются двигателями Д-260.2С и Д-260.2S2.

Различие между ними и основной моделью — в повышенной мощности 132 и 136 л.с. соответственно, против 130 л.с. у базовой модели.

Коробка передач МТЗ 1221 на 24 режима движения (16 вперед и 8 назад). Задний мост оснащается планетарными редукторами и дифференциалом (с тремя режимами «включен», «выключен», «автоматический»).

Вал отбора мощности установлен в двухскоростном варианте, с синхронным или независимым приводом.

Скорость движения вперед — от 3 до 34 км/ч, назад — от 4 до 16 км/ч

Гидравлическая система описываемой модели служит для контроля работы с прицепным и навесными агрегатами.

Существует два варианта гидросистем:

  1. С двумя вертикальными гидроцилиндрами.
  2. С автономным горизонтальным гидроцилиндром.

При любом варианте гидросистемы есть возможность регулировки усилия и положения оборудования.

  • Кабина и управление

Рабочее место выполнено из металлического усиленного профиля. Комфортную работу обеспечивают солнцезащитные панели и шумоизоляция.
Управление осуществляется с поста справа от оператора и дополнительного поста в верхнем щитке кабины.

С поста осуществляется регулировка подачи топлива, управление электрооборудованием.

Технические характеристики

Завод-изготовитель МТЗ 1221 дает такие основные характеристики:

Габариты (мм)5220 х 2300 х 2850
Дорожный просвет (мм)480
Агротехнический просвет, не менее (мм)620
Наименьший радиус поворота (м)5,4
Давление на грунт (кПа)140
Эксплуатационная масса (кг)6273
Максимально допустимая масса (кг)8000
Емкость топливного бака (л)160
Расход топлива (г/кВт в час)225
Тормоза Дисковые, работающие в масле
Кабина Унифицированная, с отопителем
Рулевое управление Гидрообъемное

class=”table-bordered”>

Более детальные данные вы сможете получить на официальном сайте «МТЗ-Холдинг».

Важно! Указаны характеристики базовой модели трактора. Они могут отличаться в зависимости от модификации, года выпуска и завода-изготовителя.

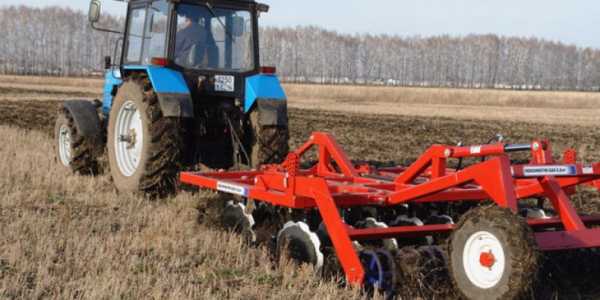

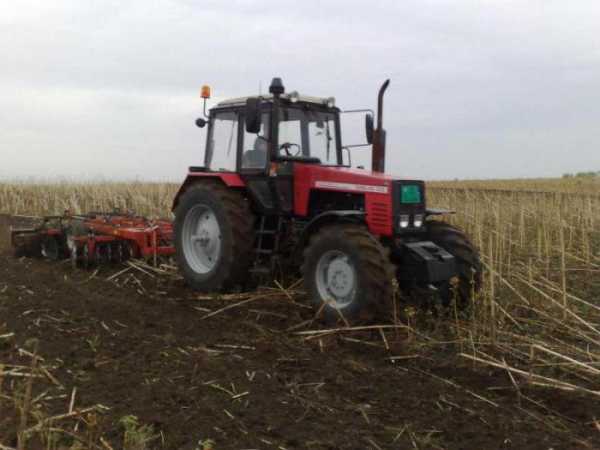

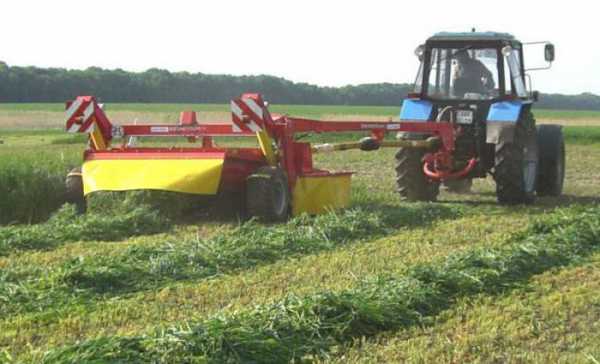

Использование МТЗ-1221 в сельском хозяйстве

Универсальность трактора позволяет использовать его для различных работ. Но основными потребителями были и остаются аграрии.

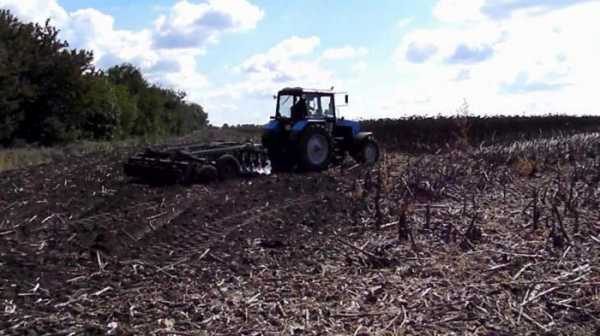

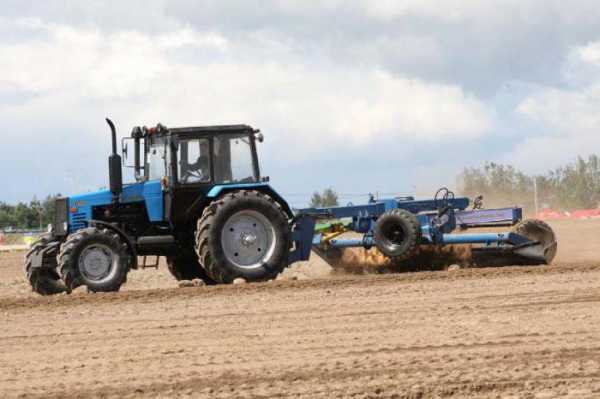

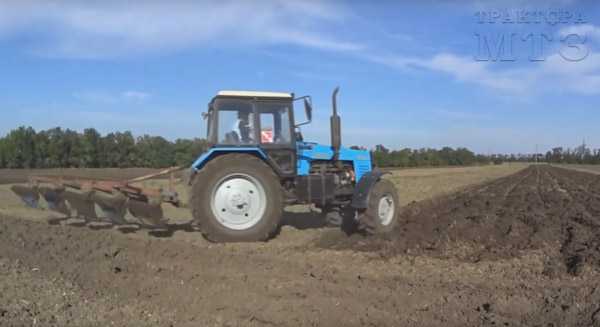

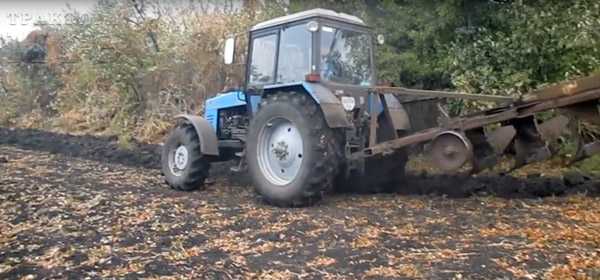

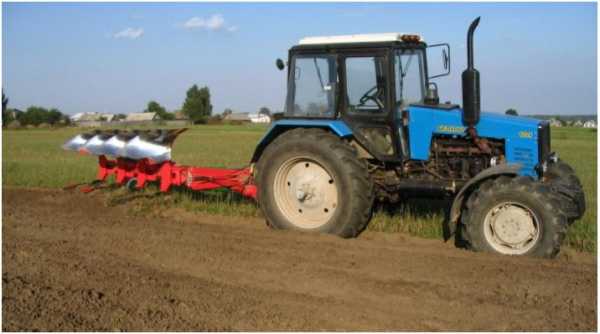

Машина хорошо показывает себя при всех видах полевых работ — вспашке, посеве, орошении. Размеры МТЗ 1221 и малый радиус разворота позволяют обрабатывать небольшие и сложные участки полей.

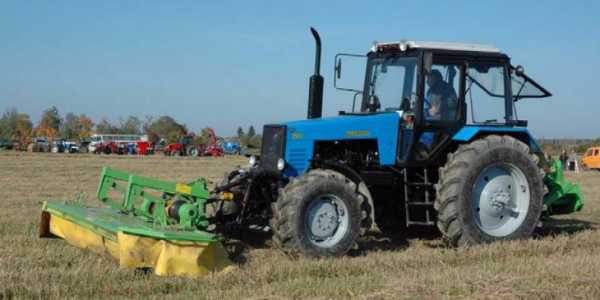

Знаете ли вы? С данным трактором агрегатируется практически все навесное и прицепное оборудование (сеялки, косилки, дискаторы и т. д.), производимое в странах СНГ.

При установке дополнительного электрооборудования и компрессора серия 1221 успешно работает и с техникой мировых производителей.

Достоинства и недостатки

К основным достоинствам относятся:

  • цена — стоит значительно ниже большинства мировых моделей тракторов. Конкурировать с ним могут только трактора китайских производителей;
  • надежность и простота в обслуживании. Ремонт вполне можно провести силами одного механизатора в полевых условиях;
  • доступность запчастей.


Из недостатков следует отметить:

  • малая емкость бака;
  • частый перегрев двигателя, особенно при работе в жарком климате.
  • неполная совместимость с оборудованием европейских и американских производителей.

На сегодня описываемый трактор является самым массовым и популярным трактором в своей категории. Надежная, мощная, неприхотливая машина, созданная нашими специалистами для наших полей.

Учитывая дороговизну импортной техники, недостаточное количество запчастей и качественного сервиса, недостаток высококлассных механизаторов и механиков, МТЗ 1221 еще довольно длительное время будет встречаться на агропредприятиях
нашей страны.

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Напишите в комментариях, на какие вопросы Вы не получили ответа, мы обязательно отреагируем!

Вы можете посоветовать статью своим друзьям!

Вы можете посоветовать статью своим друзьям!

Да

Нет

4
раза уже
помогла


agronomu.com

устройство, технические характеристики, описание и отзывы

Сельскохозяйственные работы являются очень трудоемкими и энергозатратными. Для получения желаемого урожая фермеры вынуждены прикладывать просто колоссальные усилия. Поэтому речь о механизации работ на полях в наши дни стоит особо остро. Одним из верных помощников в решении многих вопросов современного землепашца является трактор «Беларус-1221». О нем и поговорим подробнее в данной статье.

Назначение

Сельскохозяйственная машина «Беларус-1221» относится ко второму тяговому классу и входит в число универсальных агрегатов, предназначенных для совместной работы с различным прицепным, навесным гидравлическим и полуприцепным оборудованием. Именно возможность применения сменных деталей и узлов позволяет активно использовать трактор на сельских угодьях, при строительстве разнообразных объектов, в сфере коммунального обслуживания, при транспортных операциях и даже на промышленных объектах. Отзывы свидетельствуют, что «Беларус-1221» способен работать на любых видах почв и в разных климатических регионах.

Положительные качества машины

Отдельного внимания заслуживают такие достоинства трактора, как:

  • Простота конструкции.
  • Отменная производительность.
  • Высокая надежность.
  • Унифицированность деталей.
  • Невысокая стоимость запасных частей.
  • Экономный расход топлива и смазки.
  • Возможность проведения быстрой диагностики поломки и малое время ее устранения.
  • Безопасное использование в диапазоне температур окружающей среды от -40 до +40 градусов по Цельсию.

Место производства

«Беларус-1221» начал сходить с конвейера в 1979 году на заводе в Минске. Однако сейчас предприятие активно развивается и открыло несколько производственных цехов в таких российских городах, как Смоленск, Саранск, Елабуга.

Классификация

«Беларус-1221» параллельно со своим стандартным исполнением имеет еще две модификации:

  • МТЗ 1221Л – специально созданная модель для лесной промышленности. Скрупулезно доработанные и модернизированные вспомогательные элементы дают возможность этому трактору осуществлять сбор хлыстов, посадку леса, погрузку, транспортировку и трелевку лесоматериалов.
  • МТЗ 1221В.2 отличается от стандартной модели наличием реверсивного поста управления.

Технические показатели

Трактор «Беларус-1221», технические характеристики которого приведены ниже, отличается очень простой и интуитивно понятной эксплуатацией. Итак, в числе основных параметров значатся:

  • Конструкционная масса – 5783 кг.
  • Эксплуатационная масса – 6273 кг.
  • Показатель максимально допустимой массы – 8000 кг.
  • Габариты – 5220 x 2300 x 2850 мм.
  • Просвет между машиной и дорожным покрытием – 480 мм.
  • Шины передних колес –б420/70R24.
  • Шины задних колес – 18,4R38.
  • Топливный бак имеет емкость 170 л.
  • Транспортная скорость перемещения – 35 км/ч.
  • Рабочая скорость перемещения – 15 км/ч.
  • Тормозная система – дисковая, функционирующая в масле.
  • Гидравлическая система содержит шестеренный насос с рабочим объемом 32 см куб./об.
  • Ёмкость гидросистемы – 25 л.
  • Колёсная формула – 4К4.

Силовая часть трактора

Сцепление «Беларус-1221» выполнено фрикционным, сухим, двухдисковым, постоянно замкнутое. Что касается коробки передач машины, то она ступенчатого типа, с возможностью переключения четырех передач, расположенных внутри нее. Имеется два диапазона заднего и четыре диапазона переднего хода. Процесс регулировки скоростей оптимизирует синхронизатор.

Передний ведущий мост выполнен с самоблокирующимся дифференциалом высокого трения. Конструкция моста – портального типа, в наличии планетарно-конические передачи. Привод моста встроен в коробку передач и имеет вид цилиндрического редуктора и фрикционной гидроуправляемой муфты, соединенной с карданным валом.

Управляющий кран передним мостом работает в трех режимах и активизирует привод моста вручную и автоматически. Также кран отключает мост и может включить его даже при включённых тормозах.

Мотор и электрическое оборудование

Двигатель «Беларус-1221» представляет собой шестицилиндровый четырёхтактный дизельный агрегат рядного типа Д-260.2 с турбонаддувом. Этот мотор характеризуется крайне низким расходом топлива и масла и полностью соответствует всем современным требованиям по количеству выбросов вредных веществ в окружающую атмосферу.

Мотор превосходно зарекомендовал себя во время работы как с отечественными материалами, так и с заграничными. Также двигатель наделен колоссальным запасом крутящего момента. Можно смело сказать, что по своим параметрам двигатель трактора может уверенно конкурировать с самыми лучшими импортными аналогами.

Номинальная мощность Д-260.2 составляет 95,6 кВт или же 130 лошадиных сил. Диаметры установленных в моторе цилиндров – 110 мм. Также двигатель оснащен центробежным одноступенчатым компрессором.

Бортовая электрическая сеть имеет номинальное напряжение 12 В. Система запуска работает с напряжением 24 В. Генератор выдает мощность 1000 Вт при напряжении 14 В.

Трансмиссия

Имеет некоторые отличия от других тракторов. В частности, в ее составе числятся:

  • Усиленная муфта с жестким корпусом и парой дисков.
  • Задний мост с планетарными редукторами колес.
  • Двухскоростной задний вал, оснащенный синхронным независимым приводом.
  • Передний мост оснащён ведущими колесами с широким профилем, что позволяет увеличить грузоподъемность моста и значительно расширяет возможности применения трактора «Беларус-1221» в народном хозяйстве.

Гидронавесная система

Именно она осуществляет управление машиной с сельхозорудиями навесного, полунавесного и прицепного типа. В целом же трактор оборудуется гидросистемой одного из видов:

  • С одним горизонтально расположенным автономным силовым цилиндром.
  • С парой встроенных в гидравлический подъемник силовых цилиндров, которые обеспечивают регулировку перемещения рабочего органа.

Также трактор оборудован тремя парами свободных отводов, которые предназначены для технического обслуживания гидрофицированных технических устройств при помощи особо прочных рукавов высокого давления. Кроме этого, при необходимости можно совершить отбор рабочей жидкости для последующего обеспечения нормального функционирования гидравлических моторов, подсоединенных к трактору других машин или агрегатов.

Кабина

Рабочее место водителя отличается безопасностью. Каркас самой кабины выполнен из жестких, выгнутых фасонных профилей, в которые вставлены тонированные сферические стекла. В крыше кабины находится аварийный люк и вентиляционно-обогревательная система, система управления некоторыми электроприборами сигнализации и освещения. Применение специальных звукопоглощающих мастик и обивки позволяет гарантировать обеспечение требуемого уровня звукоизоляции и влагоизоляции.

В заключение хотелось бы отметить, что трактор «Беларус-1221», цена которого может колебаться от 5-6 до 20-25 тысяч американских долларов, по словам его владельцев, полностью оправдывает вложенные в его покупку средства и способен безотказно прослужить долгие годы, снижая тем самым в некоторой степени себестоимость выращиваемой сельскохозяйственной продукции. Кроме того, двигатель этого трактора работает в наименее форсированном режиме, что, безусловно, в значительной мере способствует увеличению ресурса работы. Этот момент отмечают многие владельцы данной машины. Самым же быстроизнашивающимся узлом в тракторе являются подшипниковые опоры коробки передач. Этот недостаток также не остался без внимания.

fb.ru

Трактор МТЗ-1221- устройство и характеристики

Трактор МТЗ-1221 «Беларус» создан специально для выполнения широкого спектра сельскохозяйственных работ и способный удовлетворить любые потребности фермера в нелегком труде. Тяговый класс трактора — 2,0, что позволяет использовать его как для подготовки почвы в предпосевной компании, так и для выполнения транспортных и коммунальных работ. Универсальность МТЗ-1221 заключается в классической компоновке для данного класса тракторов. Трактор возможно использовать при обработке различных типов почв в самых суровых климатических условиях.

Трактор МТЗ-1221

Благодаря широкому спектру дополнительного оборудования, приспособлений и тягово-сцепных устройств, МТЗ-1221 можно агрегатировать с современным оборудованием и сельскохозяйственными машинами. Трактор унаследовал от своих предшественников традиционную простоту конструкции, высокую производительность и надежность.

Двигатель трактора МТЗ-1221

В качестве силового агрегата, на тракторе используется дизельный двигатель Д-260.2С мощностью 130 л.с. (96 кВт) оснащенный турбонаддувом. Современный рядный шестицилиндровый двигатель отвечает всем требованиям по безопасности и экологичности, а также отличается весьма скромными расходами масла и дизельного топлива. Двигатель МТЗ-1221 может использовать как импортное, так и отечественное ГСМ и вполне может составить зарубежным аналогам данного класса.

Кабина

На трактор МТЗ-1221 устанавливается современная комфортная кабина. Каркас кабины составляют гнутые фасонные профили для обеспечения безопасности тракториста. Для защиты от прямых солнечных лучей во время работы применяются тонированные сферические стекла. Внутри кабины размещаются основные органы управления трактором. Интерьер кабины сельскохозяйственного трактора отличается простеньким вкусом с использованием ковров и обивок. В крыше кабины МТЗ-1221 размещен аварийный люк и система вентиляции. Для большего комфорта кабина имеет шумоизоляцию с применением звукопоглащающей обивки и мастики. Снаружи кабины монтируются зеркала заднего вида, солнцезащитный козырек и приборы световой сигнализации. Кабина соответствует стандартам безопасности ROPS и ОЕСД. На переднем и заднем стекле предусмотрены стеклоочистители с электроприводом.

Гидросистема МТЗ-1221

Для того, чтобы трактор мог управлять различным прицепным и навесным оборудованием, на нем присутствует гидросистема, управляющая прицепным, навесным и полунавесным сельскохозяйственным оборудованием. На трактор возможно установить два типа раздельно-агрегатной гидросистемы:

– со встроенными в гидроподъемник двумя вертикальными гидроцилиндрами;
– с автономно расположенным горизонтально гидроцилиндром.

Гидросистема трактора проста и легка в обслуживании. Масляный бак имеет достаточно большую емкость для работы с гидрофицированным оборудованием, требующее большой объем масла для привода в действие рабочих органов. В гидравлику МТЗ-1221 можно заливать как отечественное, так и импортное масло.

Технические характеристики МТЗ-1221

Модель двигателя260.2С
Мощность, кВт (л.с.)96 (130)
Номинальная частота вращения, об/мин2100
Номинальная частота вращения, об/мин2100
Число цилиндров6
Диаметр цилиндра/ход поршня, мм110/125
Рабочий объем, л7,12
Максимальный крутящий момент при 1400 об/мин, Н.м (кгс.м)500 (51)
Удельный расход топлива МТЗ-1221 при номинальной мощности, г/кВт.ч. (г/л.с.ч.)226 (166)
Коэффициент запаса крутящего момента, %20
Емкость топливного бака, л160
Задний ВОМ: независимый, двухскоростной с гидромеханической системой управления.
Блокировка дифференциала: фрикционная, автоматическая с гидроприводом; имеет 3 режима работы:— Выключено
— Автоматическое включение и выключение
— Включено принудительно
Муфта сцеплениясухая, двухдисковая, постоянно-замкнутая
Коробка передачмеханическая, синхронизированная, ступенчатая, 6-ти диапазонная (4/2)
Переключение передачсинхронизированными муфтами
Число передач: вперед/назад16/8 (24×12)
Скорости движения, км/ч: вперед2,1—33,8
Скорости движения, км/ч: назад4,0—15,8
Задний ВОМ:независимый двухскоростной с гидромеханической системой управления
независимый I, об/мин557
независимый II, об/мин1000
синхронный, об/м пути4,36
Грузоподъемность на оси шарниров нижних тяг, кгс4500
Максимальное давление, кгс/см?200
Производительность насоса, л/мин55
Емкость гидросистемы, л21
Колесная база, мм2760
Общая длина, мм4950
Ширина, мм2250
Высота по кабине, мм2850
Колея, мм по передним колесам1545—2265
Колея, мм по задним колесам1500—1900
Дорожный просвет, мм под передним мостом620
Дорожный просвет, мм под задним мостом465
Наименьший радиус поворота, м5,3
Эксплуатационная масса, кг5300
Размеры шин передних колес14,9R24
Размеры шин задних колес18,4R38

tractor-server.ru
