Мост передний газель 4х4 – ГАЗ Газель Не полный полный привод › Бортжурнал › Разберем передний мост газель 4х4 полный привод.

Передний мост Газель — logbook GAZ Соболь 4Х4 27527 Сильвер 2005 on DRIVE2

Давно интересовала тема модернизации привода Соболя.
После того что мне рассказал dadsasha да и у andym63 посмотрел в живую, эта тема не покидала сознание.
А тут, совершенно случайно продавали мост за недорого. И я воспользовался шансом его приобрезти.
С Северодвинска доехал за 5 дней. А вот с Деловыми линиями у меня была котовасия.
На тот момент у меня опухла левая нога. Мне отзвонились из транспортной что груз прибыл и можно забирать. Я без задней мысли сажусь и еду на Лобненскую, куда и заказывал транспортировку. Приезжаю. У них перестройка. Пришлось далеко поставить машину и ковылять до офиса мечтая о костылях. Добрался до менеджера, даю паспорт. Заказ не находят. Даю №. Ваш заказ пришёл на ЮЖНЫЙ склад (другой конец Москвы). Говорю что я заказывал именно сюда и почему он там? А мне что мол у нас нет перемещения со склада на склад (это у логистической компании которая зарабатывает денги перевозками!)
Делать нечего, поехал скрипя зубами от боли. Поймал все пробки и в догонку пришёл штраф за обочину.

31.12.15 с Grigor111 скооперировались и смогли выгрузить 189 кг счастья. До кучи он мне подарил колёса для транспортировки по гаражу.
Будет пока лежат до тепла. А потом дифликтовка, переборка, замена и модернизация. Проект долгий и будет делатся в зависимости от финансов в кошельке.
Спасибо всем кто помогал физически, морально и информационно.

PS: Ну раз dadsasha “вышел из тени”, то и я тоже выйду ;-)))

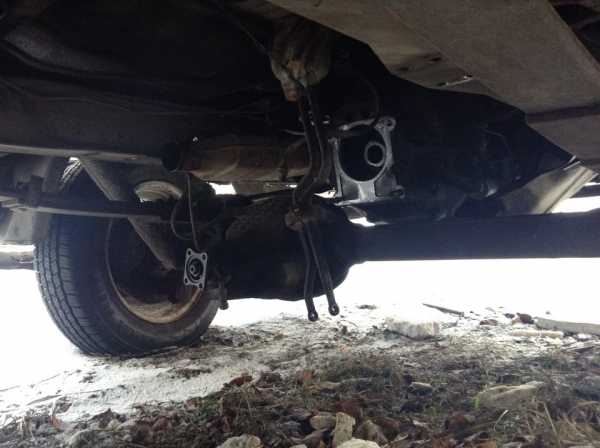

Предпродажные фотки на машине.

Газелька была 2006 г.

Прошёл около 40000.км Рычаги мне подарили 😉

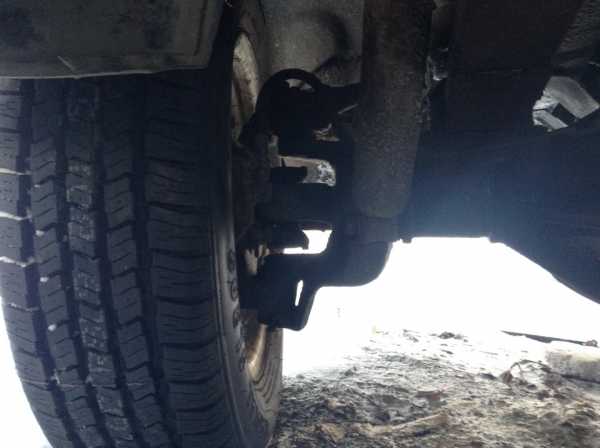

Правое

Левое

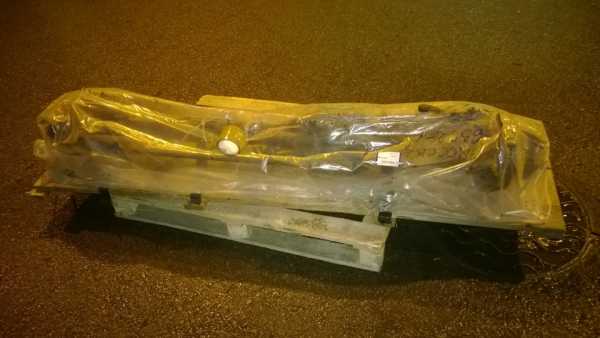

Таким я его увидил в трансспортной

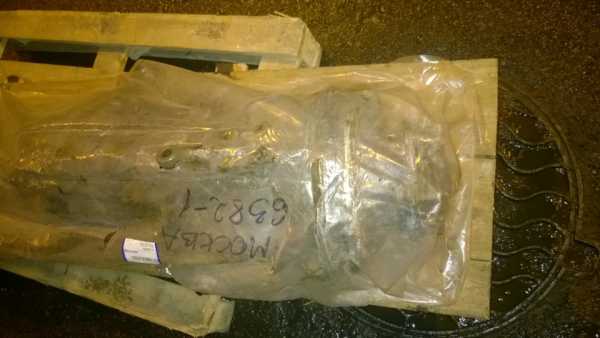

Крупненько

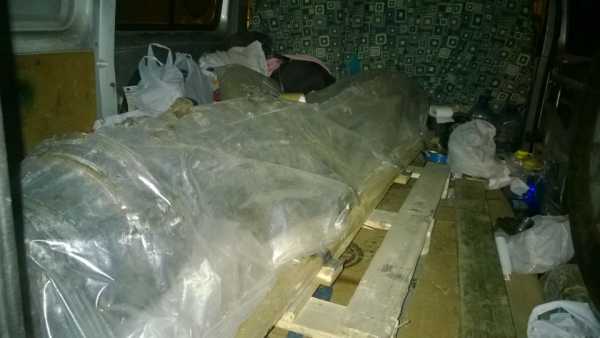

Еле влез в стык с моим барахлом. Загрузили погрузщиком.

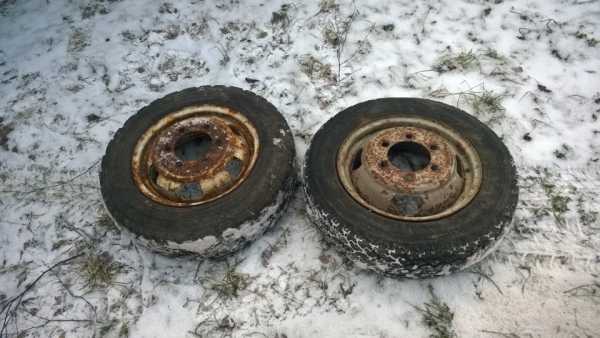

Колёса от Лёшки

Гусь на стадии подготовки

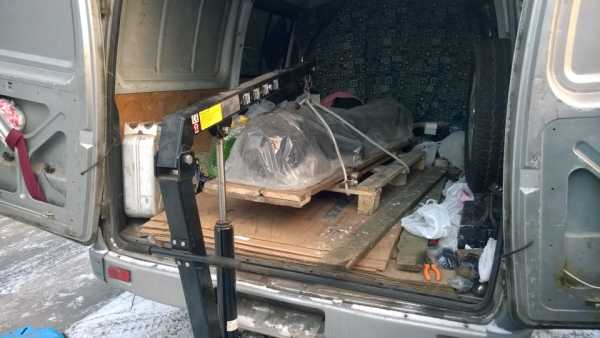

Гусь в работе

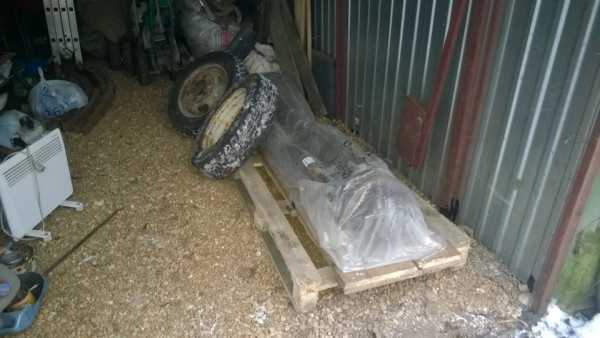

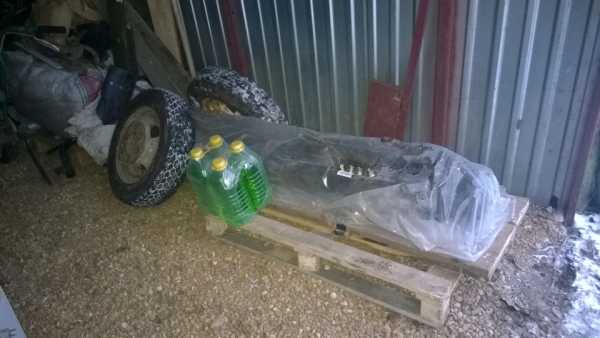

Здесь он будет зимовать.

Гаечки даже купил. 4 шт.

www.drive2.com

Принцип работы раздаточной коробки на Газель 4х4

Заголовок

Раздаточная коробка 4х4 на газель представляет собой агрегат, который распределяет крутящий момент от двигателя на другие приводные механизмы также увеличивающие число передач в трансмиссии.

Раздаточная коробка 4х4 на газель

Принципы работы и роль агрегата

Раздаточная коробка представляет собой агрегат, который распределяет крутящий момент от двигателя на другие приводные механизмы также увеличивающие число передач в трансмиссии.

Устройство является неотъемлемой частью автомобилей полноприводного типа. Первые транспортные аналоги появились только в начале прошлого века. Они предназначались лишь в гоночных соревнованиях по шоссе и по бездорожью, а вид имели легкового автомобиля. Публика того времени посчитала разработку простым баловством. После ряда манипуляций была произведена раздаточная коробка, выполняющая задачи современных аналогов.

Исходя из способа распределения мощности между мостами, раздаточная коробка 4х4 на газель нашего времени разнообразна:

  • С межосевым приводом дифференциального типа не предусматривающий возможность принудительного отключения одного из ведущих мостов. Автомобили с подобной коробкой характеризуются постоянной работой переднего моста. При необходимости повышения прохождения межосевые дифференциалы переходят на принудительную блокировку.
  • С межосевым приводом дифференциального типа, который предусматривает возможность принудительного отключения переднего ведущего моста. За счет применения единой главной передачи этот тип приобрел такую популярность.
  • С межосевым приводом блокировочного типа с отключающимся вручную вторым ведущим мостом либо с помощью автоматики при пробуксовывании колес. Автомобили с подобной коробкой при движении по твердому покрытию предусматривают отключение переднего моста. Это условие способствует экономии горючего и снижению показателя износа шин.
  • С ведомыми валами несоосного типа. Здесь не предусмотрен промежуточный вал. Главные достоинства: компактность, бесшумность, высокий коэффициент полезного действия.

Роль агрегата

Раздаточная коробка 4х4 отвечает за распределение усилий на всех ведущих мостах транспортного средства. Её дополнительное применение – запуск и остановка ведущего переднего моста. В основном газель этого типа характеризуется двухступенчатым редуктором. Его работа влияет на передаточное число, как результат, количество передач увеличивается вдвое.

При запуске прямой передачи на газель 4х4 внедряется первый ряд передаточных чисел, а при понижении – второй. Этот фактор обуславливает проезд автомобиля в разнообразных дорожных условиях.

Газель высокой проходимости характеризуется конструкцией, которая блокирует возможность включения понижающей передачи при условии включенного переднего моста. Устройство подобного типа делает задний мост нечувствительным к большим перегрузкам крутящего момента.

Устройство раздаточной коробки 4х4 на Газель

Принцип устройства

Раздаточная коробка 4х4 на газель характеризуется следующими основными узлами:

  • ведущий вал;
  • приводной вал задней оси;
  • приводной вал передней оси;
  • межосевой дифференциал;
  • устройство, блокирующее межосевой дифференциал;
  • зубчатая либо цепная передача;
  • понижающая передача.

Крутящий момент, как главная действующая сила, переходит от раздаточной коробке от коробки скоростей путем ведущего вала. За распределение крутящего момента между осями отвечает дифференциал межосевой. В свою очередь, он обуславливает вращение на скоростях с разными угловыми значениями.

Разнообразие межосевого дифференциала на газель 4х4 включает два вида:

  • симметричный, характеризующий равномерное распределение крутящего момента;
  • несимметричный, характеризующий различное соотношение распределения крутящего момента.

В целях жесткой сцепки передней и задней оси на газель 4х4 была предусмотрена блокировка дифференциала.

Задача цепной передачи – передать крутящий момент к передней оси, которая включает зубчатые колеса и приводные цепи. Случается, что зубчатая передача заменяется цепной. А система полного привода с автоматически подключаемым типом раздаточной коробки имеет вид конического редуктора.

Понижающей передачи отведена роль увеличения крутящего момента при движении транспорта по бездорожью. Здесь позаимствована конструкция планетарного редуктора.

Движение на деформируемых грунтах обычно не подразумевает циркуляцию паразитной мощности, так как значение суммарной составляющей силы сопротивления движения приличное, а сила сцепления колес с опорной поверхностью незначительна.

Режимная работа

Раздаточная коробка 4х4 на газель характеризуется режимной работой:

  1. Включение нейтралки.

Дальнейшие режимы ориентируются на дифференциал.

  1. Его разблокировка с условием включенной повышающей передачи. Деление крутящего момента имеет вид соотношения 1:2.
  2. Блокировка с условием включенной повышающей передачи. Деление крутящего момента зависит от сцепления колес и покрытия.
  3. Разблокировка с условием включенной понижающей передачи. Раздача крутящего момента представлена соотношением 1:2.
  4. Блокировка с условием включенной понижающей передачи. Раздача крутящего момента выполняется зависимо от сцепления шин с покрытием. Функционирование переднего и заднего моста характеризуется неразрывно. Этот режим обладает самой высокой степенью проходимости.

Похожие статьи:

autodont.ru

ГАЗ Газель 4на4 дом на колёсах › Бортжурнал › Доработка переднего моста.

При изучении конструкции переднего моста нашёл несколько узлов которые захотелось изменить.
Работая в автоспорте, всегда что-то приходится менять, видишь вещи по другому.

Во первых не нравится крестовина, но для изменения данного узла нужно много времени. Если у кого есть испорченные палки приводов от газели, дайте для эксперимента, буду признателен.

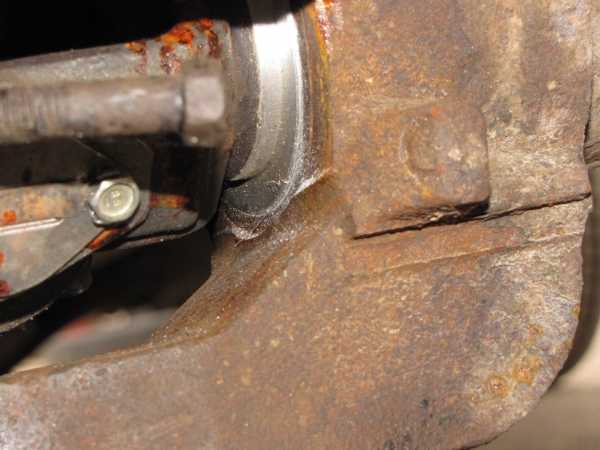

Грязе отражательные кольца, конструкция сама себя убивающая и трудно ремонтируемая в глубинке, где взять полиамид и как его точно выточить.

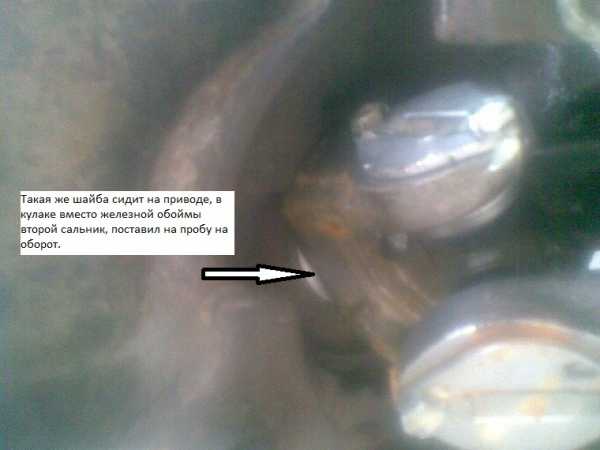

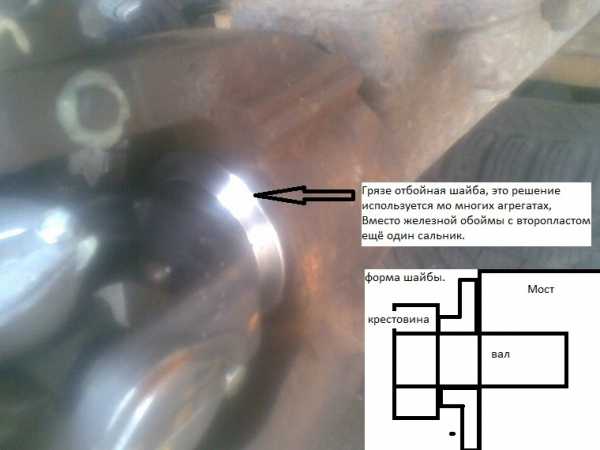

Были изготовлены отражатели, как на приводах КПП и редукторах ВАЗ, просто и эффективно.


В освободившееся место установлены дополнительные сальники, тем более что первый от подшипника сальник в чулке моста не работает.
В фланец упора привода установлена тавотница для шприцевания привода, думаю будет немного дольше работать, вообще там нужна жидкая смазка или замена узла крестовины.
Очень не люблю стучать кувалдой, по сему вместо втулок шкворней установлены игольчатые подшипники, сборка почти прецизионная, никаких люфтоф,
Нижний шкворень просверлен на сквозь дабы не мучиться с вкручиванием тавотницы под крестовиной для шприцевания подшипника(Втулки)
Поеду на сход развал пусть сделают диагностику посмотрим что скажут и проверим как дела с развалом и кастр.

Пробег: 0 км
