Стоит помнить, что переднюю траверсу нужно конструировать короче от заднего аналога. На видео отображено, что если переднюю траверсу изготавливают из швеллера по д номером 12, то заднюю часть рамы нужно делать из швеллера 16 размера.

Силовой агрегат

Второй важный этап в создании домашнего помощника на гусеничном шасси – это выбор двигателя. Как видно из видео для создаваемого мини трактора сойдет любой мотор, если он подходит по мощности и соответствует крутящему моменту. Здесь идеальным вариантом будет установка дизельного движка мощностью 12 л.с., с четырьмя цилиндрами и водяным охлаждением.

Еще не плохим вариантом в решении данного вопроса будет мотор с мотоблока «Садко». Для уменьшения оборотов в таком движке нужно будет своими руками установить дополнительные шкивы. Таковые самодельные конструктивы уменьшают скорость вращения коленчатого вала мини трактора в 3,5 раза.

Мост

Обычно установка моста не вызывает никаких затруднений. Для этого не потребуется вносить дополнительно изменения в конструктивы в раму агрегата. Здесь идеально подойдет мост, снятый с любой модели отечественного автомобиля.

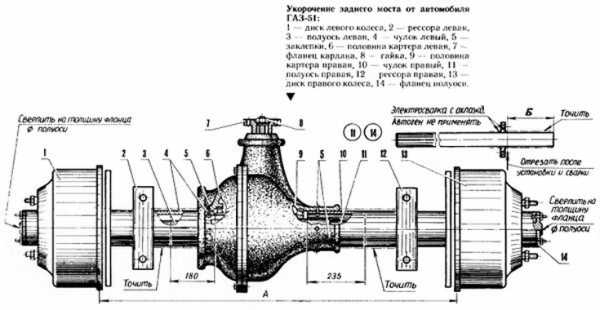

Например, для мини трактора можно применить задний мост из ГАЗ – 21 «Волга». Его придется своими руками лишь укоротить до ширины 800 мм и срубать заклепки на фиксирующих чулках удаляются, чтобы можно было разместить все механические элементы.

Гусеница

Самодельные шасси агрегата довольно просто изготовить в домашних условиях. Для этого понадобится комплект колес, например из тележки и старая покрышка из колеса большой машины. Размеры указанных элементов для шасси мини трактора нужно выбирать исходя из габаритов, создаваемой машины. Самодельные гусеницы изготавливаются просто. Нужно по бокам обрезать приготовленную покрышку и одеть на смонтированные колеса. Здесь важно не ошибиться в размерах.

Другие механизмы

Каждый механик понимает, что конструируемый гусеничный агрегат не сможет самостоятельно двигаться без узла сцепления и коробки передач.  В качестве последнего элемента можно использовать переключающее устройство, снятое с грузовика ГАЗ – 53. Сцепление, взятое с автомобиля ГАЗ – 52, идеально конструктивно впишется в конструкцию будущего домашнего помощника.

Процесс сборки

Принцип работы

Самодельные агрегаты обычно складываются в определенном алгоритме. Этому немаловажно следовать, так как одни запчасти доведется подгонять под иные детали. Без установленного порядка сборки это осуществить будет затруднительно.

Последовательность конструирования на практике выглядит следующим образом:

• Собирание элементов рамы в цельную конструкцию. Установление на нее ведущих колес и опорных катков.
• Установка мотора и соединение его с коробкой передач.
• Размещение тормозных узлов и дифференциального элемента. Механическое соединение указанных элементов с коробкой передач.
• Конструирование узла управления и оборудование места водителя.
• Сборка и установка гусениц, а также добавочных вспомогательных элементов.
• Проверка рабочего состояния узлов и систем агрегата. В случае необходимости их доработка.
• Обкатка трактора.

Если рассмотреть принцип работы самоделкового механизма, то можно легко установить, что он мало чем различается от аналогов серийного производства. Одним словом, все основные функции выполняются, как в обычных тракторах на гусеницах. Только есть одно различие – упрощенная система разворачивания.

Принцип работы самодельного механизма выглядит таковым образом:

• Мотор передает крутящий момент на коробку передач.
• Крутящий момент поступает на дифференциальную систему, где распределяется на полуоси.
• Колеса приступают к двигательному процессу, передающегося на гусеницы. Трактор начинает передвижение в заданном направлении.
• Функция поворота заключается, что происходит торможение одной полуоси, а весь крутящий момент ложится на другую полуось. За счет торможения одна гусеница начинает двигаться вокруг другого заторможенного шасси. Так происходит поворот агрегата.

Советы по сборке

1. Перед тем как приступить к сборке гусеничного агрегата, необходимо в первую очередь создать чертежи основных и дополнительных узлов, содержащие точные расчеты.
2. Перед началом работы нужно побеспокоиться о наличии исправности сварочного аппарата, электрической дрели со всеми насадками и болгарки.
3. Сборку надобно производить с тщательной аккуратностью. Все болты и гайки нужно закручивать с надежной чувствительностью. Каждый сварочный шов должен быть аккуратно зачищен.

При сборке следует помнить, что создаваемый трактор станет надежным и незаменимым помощником в решении многих вопросов по хозяйству.

oselhoztehnike.ru

Гусеничный минитрактор — особенности, своими руками, чертежи

Особенности минитрактора на гусеницах

Данный вид гусеничной техники отличается отменной проходимостью и маневренностью. А многим фермерам полюбился такой транспорт именно благодаря минимальному давлению на почву, в отличие от обычного колесного трактора. Конечно же, это далеко не все чем может похвастаться такой мощный помощник. Также среди особенностей стоит отметить:

• Универсальность. Конструкция многих современных моделей позволяет демонтировать гусеничный ход на колеса.
• Широкий спектр использования: сельское хозяйство, домашнее и коммунальное хозяйство, загородное домостроение.
• Большой выбор навесного оборудования.
• Малогабаритность.
• Отменное тяговое усилие.
• Удобство и простота в эксплуатации.
• Весьма экономное потребление топлива.
• Удобный и практичный механизм управления.
• Высокий уровень ремонтопригодности.

Если говорить о недостатках гусеничных тракторов, то в первую очередь стоит отметить, что таким транспортом передвигаться по дорогам общего пользования невозможно. Поскольку сами гусеницы не приспособлены для передвижения по бетону или асфальту. Также многих смущает их довольно высокий уровень шума при работе и небольшая скорость.

Что лучше: самодельные гусеничные минитрактора или заводские аналоги?

Конечно же, категоричный положительный ответ в чью-то пользу прозвучать не может. Но разобраться в чем особенность каждого все-таки стоит. Начнем с того, что если вы не разбираетесь в технике, не умеете обращаться с чертежами и специальным инструментом, тогда лучше не стоит пробовать сделать такой агрегат своими руками. А теперь по порядку.

Самодельный минитрактор на гусеницах

Минитрактор на гусеничном ходу можно смастерить самостоятельно из подручных средств, которые давно пылятся в сарае, гараже, во дворе и пр. Благодаря этому вы существенно сэкономите на материале изготовления. Но это далеко не все о чем нужно позаботиться при сборке такой техники. Вот еще несколько важных нюансов, без которых изготовление такого оборудования будет невозможным:

1. Наличие чертежа. Подробная схема будущего оборудования со всеми обозначениями, замерами и прочими отметками обязательно должна находиться у вас под рукой. Она является залогом успешной сборки такого мини трактора и его будущей эффективной работы.
2. Наличие исправных инструментов: сварочного аппарата, дрели, болгарки.
3. Быть максимально внимательным при сборке оборудования. Все болты и гайки нужно закручивать максимально надежно. И обязательно хорошо зачистите сварочные швы.

Конструкция такого минитрактора заключается в следующем:

1. Рама. Для ее сборки нужны 2 лонжерона и парочка траверсов.
2. Мотор. Лучше всего подойдет дизельный двигатель в 12 л. с. Хотя ограничений здесь нет, главное, чтобы все отвечало крутящему моменту и мощности.
3. Мост. Идеальным вариантом станет мост от старого отечественного авто, который лишь нужно будет укоротить.
4. Гусеницы. Для их изготовления можно взять 4 колеса и 2 покрышки от трактора или другой крупногабаритной машины.
5. Коробка передач. Подойдет идеально с ГАЗ-53.
6. Сцепление можно взять с ГАЗ-52.

Вот варианты чертежей для создания такого агрегата своими руками

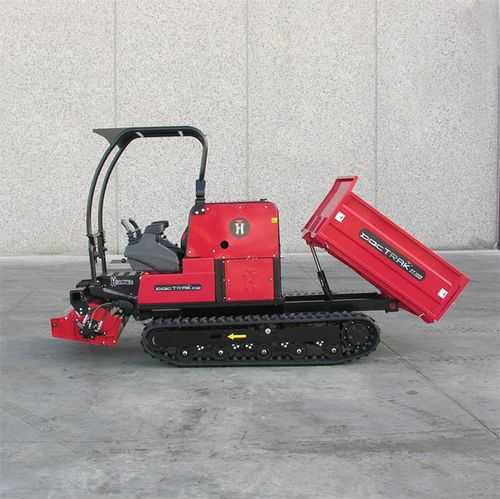

Заводские гусеничные минитрактора

Многие зарубежные предприятия приостановили производство такой техники на гусеничном ходу. Сегодня наиболее популярными являются агрегаты отечественного, китайского и японского производства. Они представлены широким модельным рядом и легко совместимы с различным видом навесного оборудования.

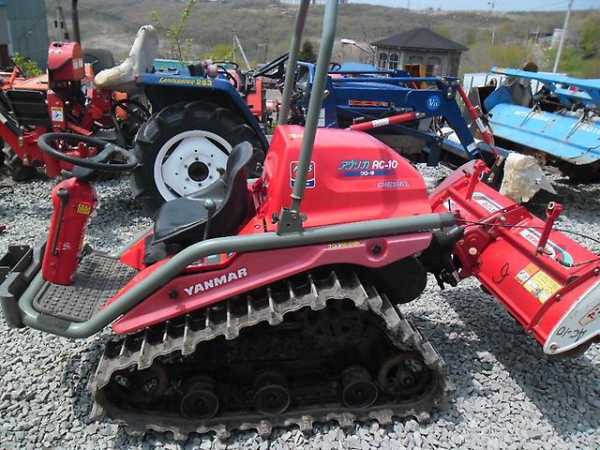

Главным преимуществом японских мини тракторов на гусеницах является надежность. В ТОПе самых популярных стоит отметить Yanmar Morooka MK-50 в 50 л.с., и мини трактора из модельного ряда Iseki PTK.

Китайские аналоги берут своей доступной ценой. Среди популярных моделей стоит отметить Hysoon HY-380 и YTO-C602. Hysoon HY-380 является универсальным погрузчиком мощностью в 23 л.с., к которому предлагается большой спектр навесного оборудования. YTO-C602 легко справится с любыми строительными и сельскохозяйственными работами. Отличается такая модель мощным движком в 60 л.с. и многоступенчатой трансмиссией.

Российские агрегаты порадуют в первую очередь отменной адаптацией к любым климатическим условиям и повышенным запасом прочности. Если говорить о малолитражных и бюджетных вариантах, то это, конечно же, всем известный УМ-400, УМ-380, Уралец и Земляк. Данные агрегаты отличатся высокой ремонтопригодностью, надежностью и простотой в эксплуатации. Да и цена на такую технику весьма приемлема.

Мини гусеничный трактор – весьма востребованная техника, которая станет отменным помощником не только в сельскохозяйственной сфере. Если есть возможность, время и умелые руки, то создать такого помощника можно самостоятельно. Но можно и приобрести такой агрегат. К счастью большой ассортимент моделей позволяет легко подобрать машину для ваших целей: или это исключительно обработка почвы, или же какие-либо строительные работы и пр.

pro-traktor.ru

Гусеничный минитрактор своими руками (34 фото)

Захотелось собрать, что то необычное, решил построить самодельный гусеничный минитрактор своими руками. Пошаговые фото изготовления минитрактора на гусеничном ходу — прилагаются.

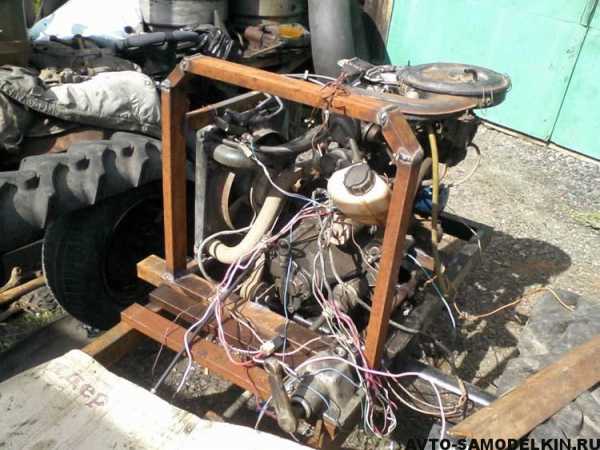

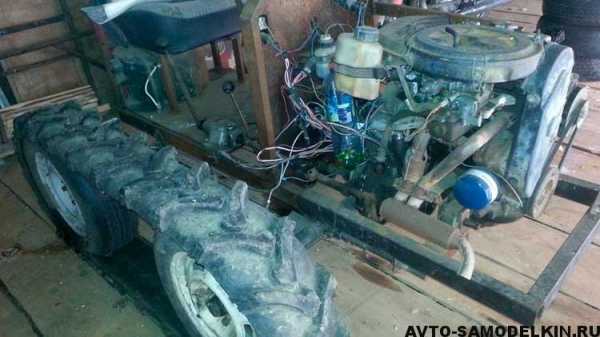

На самоделку будет установлен двигатель от Оки 0.7 (33 л.с.).

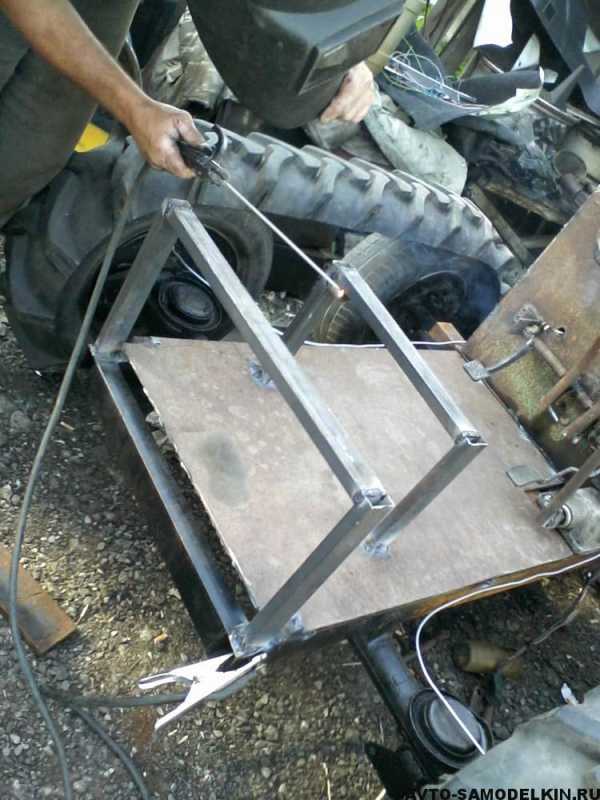

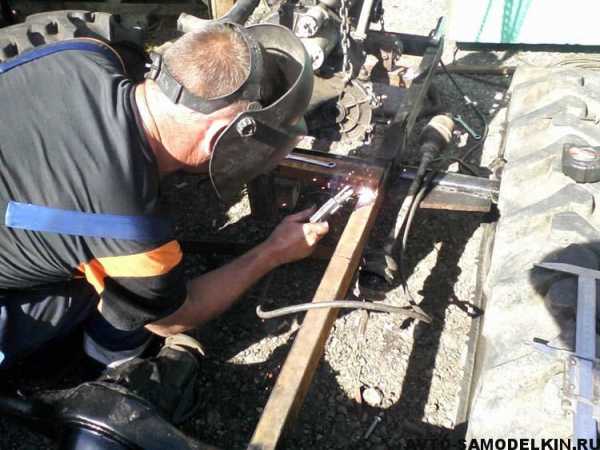

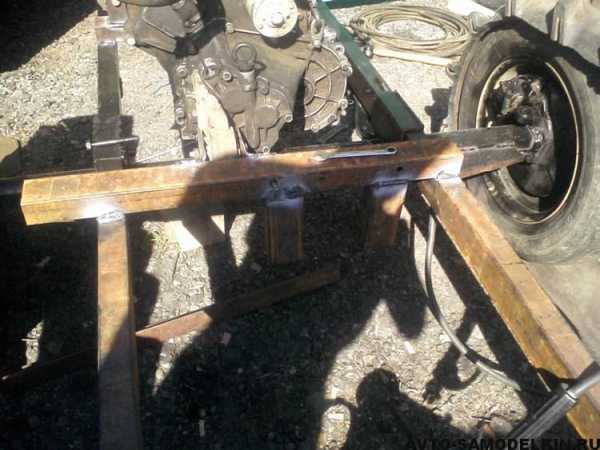

Из профильных труб сварили раму на которую всё и будет крепиться, после чего к ней же приварили мост от ВАЗа. Подвеска будет жёсткой, так как для гусениц нужна именно такая подвеска.

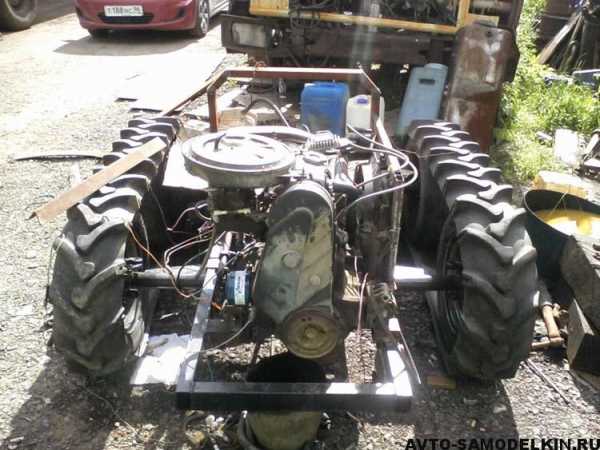

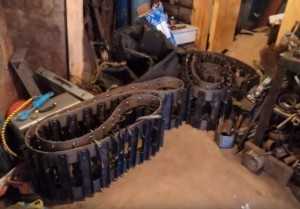

Гусеницы сделали из тракторных колёс.

Покатали его, проверили не слетают ли гусеницы. Всё идёт как надо! будем двигаться дальше.

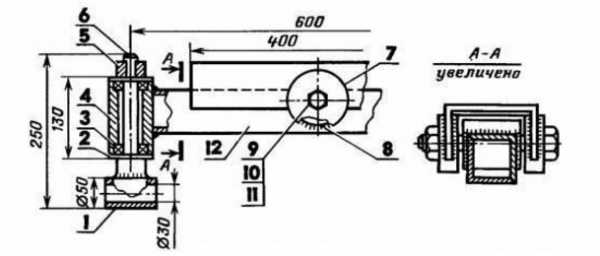

Изготовили натяжители передней оси. Натягивается гусеница с помощью гаек и ключа.

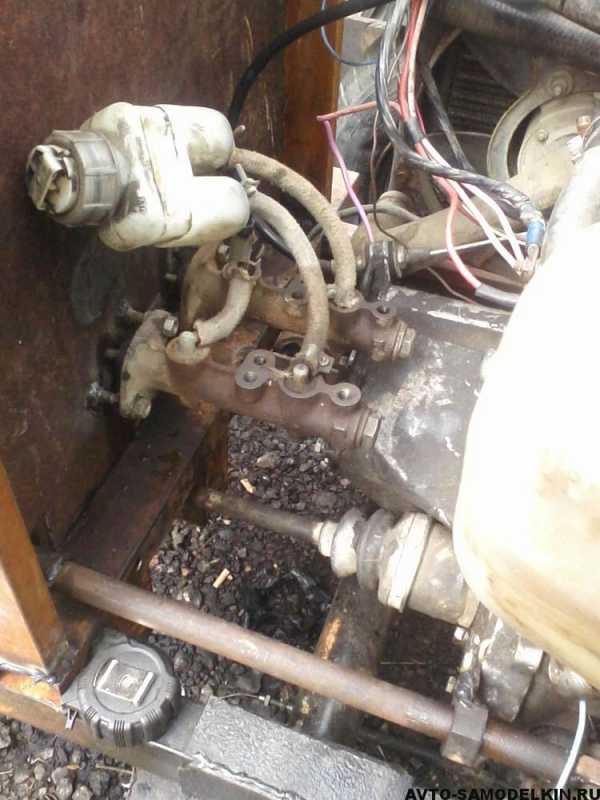

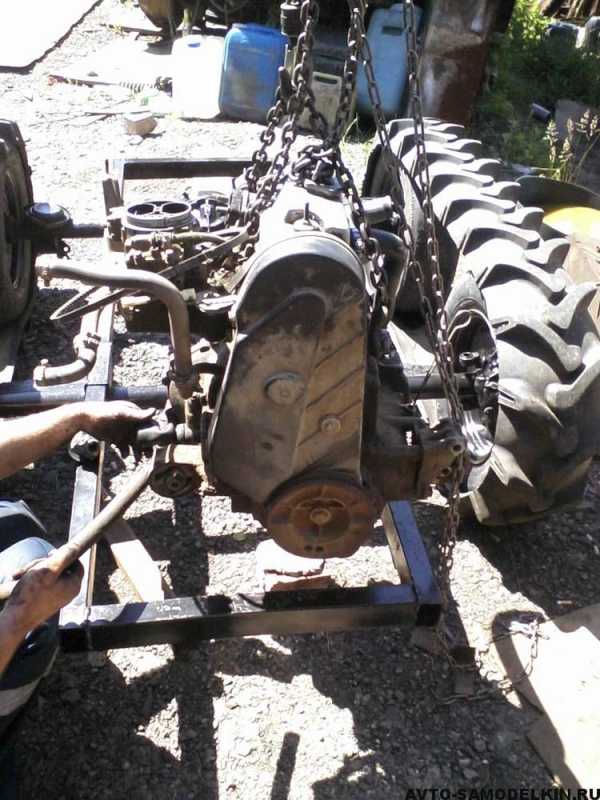

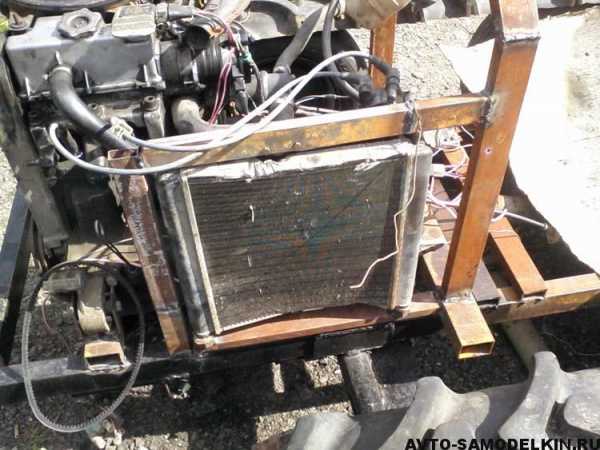

Вот и наконец занялись мы установкой двигателя и коробки. С начала разобрали коробку и заварили дифференциал. Потом соединили с двигателем и начали мерить крепления на раме, в итоге всё получилось как и хотели.
В самом начале мы хотели установить две коробки, что бы одна коробка понижала скорость другой, но потом решили для начала попробовать напрямую, но и приготовили место под коробку чтобы если что то не понравиться то поставить её.

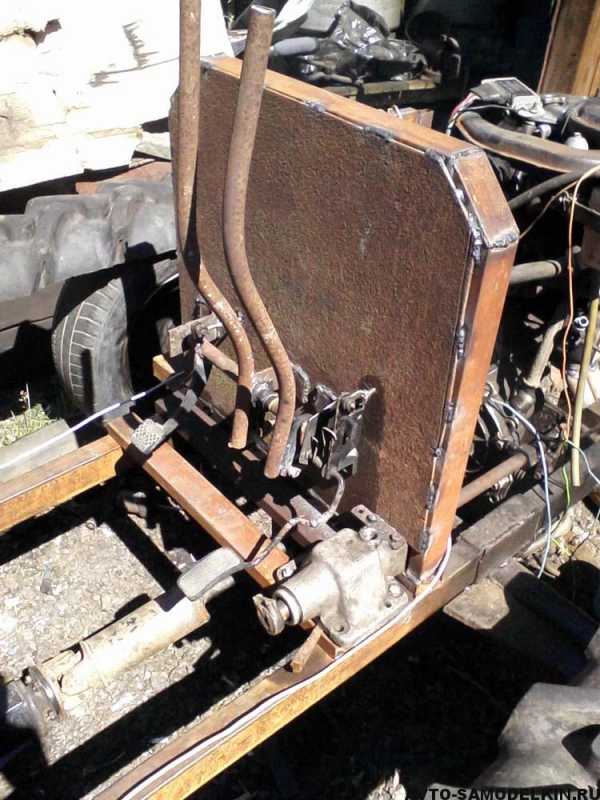

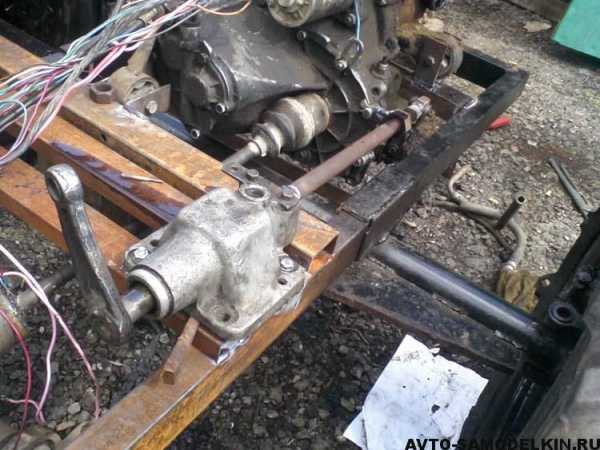

Установили мазовскую кулису к которой приварили тягу переключения .

По маленько продвигаемся и вот уже разобрались с тормозами. Решили всё же сделать, что бы тормозила задняя ось, сделали переднюю стенку к которой всё будет крепиться, установили тормозные цилиндры и занялись педалями.

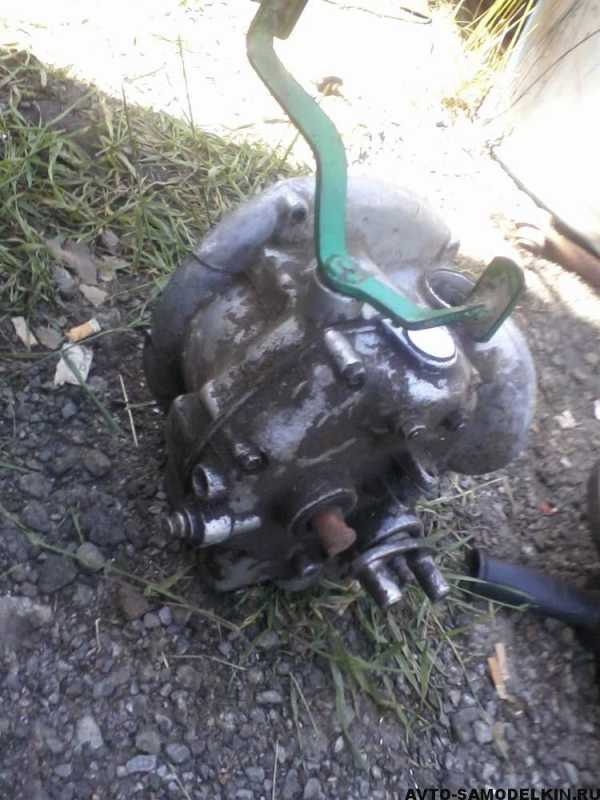

Установили на минитрактор ещё одну коробку от мотоцикла Урал. Всё получилось очень хорошо, но получилось что: коробка стала в обратную сторону. Включаешь заднюю он едет вперёд, а включаешь первую он едет назад. Четыре скорости назад это много.
Будем переворачивать мост и менять кардан. Кардан соединяли с коробкой с помощью мягкого соединения но его вырвало когда мы его пробовали.

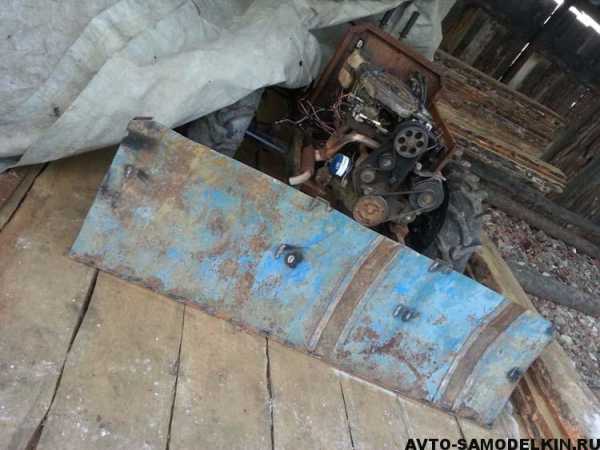

Сделал отвал.

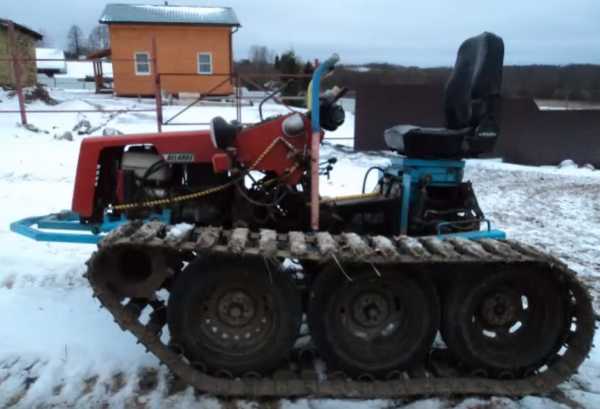

На данный момент получился вот такой гусеничный минитрактор своими руками. Потихоньку будем дорабатывать и усовершенствовать конструкцию.

Провели испытания самодельного трактора на гусеничном ходу. В этом видео трактор с одной КПП, и едет слишком шустро, поэтому чтобы снизить обороты, поставили ещё одну КПП.

Популярные самоделки из этой рубрики

Понравилась самоделка, поделитесь в соц. сетях

avto-samodelkin.ru

Минитрактор гусеничный: краткая характеристика и рекомендации

Подсобное хозяйство буквально обязывает современного человека задуматься о том, чтобы приобрести специализированную технику, использование которой, в свою очередь, позволит значительно упростить выполнение таких задач, как обработка почвы, посадка различных сельскохозяйственных культур, облагораживание придомовой или городской территории и других. В связи с этим стоит обратить свое пристальное внимание на минитрактор гусеничный.

Положительные качества машины

Этот компактный вариант обычного стандартного трактора дает отличную возможность его пользователю значительно ускорить выполнение многих запланированных операций и при этом снизить трудозатраты. Минитрактор на гусеничном ходу наделен многими позитивными качествами:

1. Широчайший спектр осуществляемых работ: рыхление, вспашка, окучивание, покос травы, сбор и посев урожая, очистка площадей от снега, листьев и мусора и т. д.
2. Повышенная тяга, которая становится возможной благодаря наличию гусеничной системы собственного перемещения.
3. Достаточно ровный ход машины, который позволяет быстро преодолевать довольно сложные участки подстилающей поверхности.
4. Низкое давление на почву из-за того, что гусеницы имеют гораздо большую поверхность контакта с землей, чем колеса. В связи с этим земля не спрессовывается, а это очень важно в момент вспахивания.
5. Минимальное количество следов, которые остаются на почве после работы машины.

Недостатки

Но кроме перечисленных достоинств, минитрактор гусеничный обладает и такими недостатками:

1. Малая скорость передвижения. Зачастую машина не способна ехать быстрее, чем 10 км/ч, а это в некоторых случаях является серьезной преградой для ее использования.
2. Названный трактор потребляет довольно внушительный объем топлива.
3. Издаёт сильный шум во время работы, который во время длительной эксплуатации машины может оказать воздействие на слух и психику водителя.
4. Не способен ехать по автомобильным дорогам и трассам, как обычное транспортное средство.

Двигатель

Как и для любой машины, в тракторе мотор является основным узлом, которому уделяют самое пристальное внимание. Некоторые умельцы принимают решение самостоятельно собрать минитрактор гусеничный, и потому таким людям следует обязательно знать, что двигатель тут должен быть четырехцилиндровым, иметь водяное охлаждение и мощность, равную 40 лошадиным силам.

Ходовой элемент

Резиновые гусеницы – это тот вариант опорной части трактора, который сегодня набирает все большую и большую популярность. Они ничем не уступают тяговитым стальным гусеницам, к которым привыкло подавляющее большинство водителей этого транстпортног средства. Размер гусениц всегда соответствует габаритам трактора.

Экономичный вариант

Гусеничный минитрактор «Уралец» является одним из самых доступных по цене агрегатов, который также характеризуется и хорошей экономичностью. Данная машина представлена в трех видах. И каждый из них отличается неприхотливостью к качеству потребляемого топлива и масла.

Данный трактор выпускается на предприятии, расположенном в Челябинской области, и основная часть комплектующих также производится в России, что позволяет полностью учесть особенности местного климата и привести работу техники в полное соответствие с ним. Поэтому запуск двигателя машины даже в мороз не вызывает никаких затруднений. Правда, некоторые элементы трактора изготавливаются в Китайской Народной Республике.

Основными техническими параметрами трактора «Уралец – 220» являются:

• 22-сильный мотор.
• Удельное потребление топлива 250 г/кВт в час.
• Емкость топливного бака – 8 литров.
• Скорость передвижения – 27,35 км/ч.
• Клиренс машины – 300 мм.
• Минимальный радиус поворота – 3900 мм.
• Вес машины – 960 кг.
• Колесная формула – полный привод.
• Частота вала отбора мощности – 540 об/мин.

Единственным существенным недостатком трактора можно считать то, что у него в некоторых заводских моделях отсутствует кабина, и потому его эксплуатация во время сильный атмосферных осадков или при слишком низкой температуре окружающей среды значительно усложняется, а иногда просто становится невозможной.

Резиновые гусеницы такого трактора обеспечивают ему высочайшие тягово-сцепные свойства, что позволяет использовать его даже на очень мягких видах грунта.

Рекомендации умельцам

Сегодня многие люди стремятся в целях экономии самостоятельно собрать минитрактор гусеничный. Здесь стоит сказать, что при наличии определенных знаний и навыков собрать такую машину вполне возможно и самому. Однако важно учесть, что любой самодельный агрегат должен складываться в четком соответствии с разработанным алгоритмом. Далеко не последнюю роль играют и запасные части, которые очень часто на практике приходится подгонять под сопрягаемые детали. В первую очередь, свои планируемые действия желательно зафиксировать на бумаге, а лишь после этого приступать к сборке.

fb.ru

мотоблок, минитрактор и другая техника

Использование гусеницы — самый распространенный способ поднятия проходимости для любой техники, работающей на грунтовой почве. Гусеничные самоделки очень популярны среди населения. Разработок в этом направлении множество. Народные умельцы воплощают в жизнь различные подходы: начиная от известных, классических решений, используя заводские детали, готовые чертежи и, заканчивая реализацией собственных, нестандартных идей с применением того, что есть под рукой.

Самодельный гусеничный мини трактор, по сравнению со своим колесным аналогом, обладает значительно большей проходимостью и мощностью передвижения. Это позволяет использовать мини трактора при любых погодных условиях, типах местности, рельефах.

Способы изготовления самодельных гусениц

После принятия решения, что техника будет с гусеничным ходом, следует выбрать тип самодельной гусеницы. При этом важно учитывать не только имеющийся материал, но и мощность двигателя. Также учитывается то, чем будет в основном заниматься самоделка на гусеницах. Обычно рассматривается два варианта:

1. Вездеход исключительно для передвижения;
2. Техника для обработки земельных участков: трактор, мини трактор, мотоблок.

Наиболее популярный способ — это использование транспортерной или конвейерной ленты. Стоит она сравнительно недорого. Все дополнительные детали можно изготовить самостоятельно. Такой вид гусеницы эффективен при движении по снегу. В гусеничном ходу используется важный элемент — грунтозацеп. Для его изготовления нужен стальной лист толщиной от 2 миллиметров.

Важно при создании заклепок использовать высокопрочную сталь. Полосы транспортерной ленты на гусеницах своими руками соединяются грунтозацепами П-образной формы. Желательно ленту прошить по краям, например леской, чтобы увеличить продолжительность использования. Для создания грунтозацепов и гусеничного хода в целом рекомендуется использовать готовые чертежи.

Самый дешевый способ — изготовить гусеницу из автомобильной покрышки. Длина ленты будет зависеть от размеров шины. Это хороший вариант делать гусеничные мини. Обычно используются изношенные покрышки. Чем лучше сохранился протектор, тем лучше. Наиболее трудоемкий этап такого подхода — вырезание дорожки с протекторами. Во время этого процесса отделяется боковая поверхность покрышки. При этом желательно иметь инструмент типа электролобзика, но можно обойтись и обычным острым ножом. Плюс данного подхода в том, что вырезанная лента — это сразу замкнутый контур.

Интересный способ — применить плоские приводные ремни. Важным плюсом такого подхода является то, что при соединении ремней с помощью грунтозацепов получаются готовые отверстия для звездочки. Приводные ремни лучше купить в магазине. Найти этот материал несложно, и стоимость, как и в случае с транспортерными лентами, довольно приемлемая.

Способ с применением транспортерной ленты можно модифицировать. Суть метода — закрепление втулочно-роликовой цепи внутри гусеницы. Закрепить цепь с лентой можно кронштейнами. С грунтозацепами кронштейны соединяют болтами. Любая самоделка на гусеницах требует тщательного подбора способа сцепки с ведущей звездочкой и выбора материалов.

Гусеничные самоделки на основе мотоблока

Если поставлена задача сделать мотоблок на гусеницах своими руками, прежде всего нужно определиться с назначением будущей техники. Нужно учесть количество мест, массу перевозимых грузов, условия эксплуатации, в которых будет находиться гусеничный мотоблок. Все это нужно для того, чтобы правильно рассчитать нагрузку на двигатель. После уяснения общего замысла подбирается тип гусеничного хода.

Создание полноценного гусеничного модуля для мотоблока предусматривает наличие рамы, каркас которой можно сконструировать из металлических труб прямоугольного сечения. Для их скрепления понадобится сварочный аппарат. Такие элементы, как шлицевая часть и приводные валы лучше позаимствовать у заводских агрегатов, например, у «Бурана», «Оки». Готовые чертежи значительно сократят время разработки самодельного аппарата.

Основные рекомендации для гусеничных самоделок на основе мотоблока:

1. Чтобы мотоблок на гусеницах был маневренным, нужно установить тормозные механизмы на передние валы.
2. Нельзя делать гусеничный модуль слишком высоким. Излишняя высота смещает центр тяжести, что повышает вероятность опрокидывания. Сбалансированная высота гусениц позволит уверенно проезжать трудные участки дороги и крутые повороты.
3. Увеличение второй ведомой оси, в пределах от 1 до 2 сантиметров, значительно повышает устойчивость гусеничного мотоблока.
4. Если в мотоблоке нет дифференциала, следует использовать поворотный удлинитель. Такой подход повышает возможность маневрировать техникой.
5. Мотоблок на гусеницах дольше послужит, если использовать водяное охлаждение для двигателя. Вариант с воздушным способом охлаждения может не выдержать большие нагрузки.
6. Самодельная часть гусеничного хода не должна быть тяжелой, иначе теряется смысл создавать гусеничные мини. Нет смысла использовать массивные части, например от бульдозера. Всегда найдется способ изготовить деталь вручную из более легких материалов.
7. Расширение колесной базы точно не повредит. Решается это вставкой втулки на ведущем валу. Втулку лучше приобрести готовую в автомагазине или, если есть желание, выточить самостоятельно.
8. Гусеница считается более сложным механизмом, чем колесный ход. Поэтому очень важно предварительно все просчитать и набросать схему будущего агрегата.
9. Пересадка техники на гусеничный ход, кроме указанных плюсов, имеет свои недостатки, главные из них: снижение скорости и увеличение потребления топлива.

Особенности разработки гусеничного минитрактора

Самодельный гусеничный минитрактор, используемый в домашних целях, преимущественно имеет колесный ход. Но во время эксплуатации возникают ситуации, когда колесный вариант не справляется с поставленными задачами. Тогда приходится создавать новую версию мини трактора или модернизировать то, что есть.

Самодельный трактор на гусеницах может произвести впечатление неповоротливой, грубой техники.

Но если собрать трактор грамотно, сделать это рационально, тогда получится довольно мощный, эффективный механизм, способный выполнять практически любые задачи.

Самодельные минитрактора — это результат выполнения определенных этапов конструирования. Очередность важна для подгонки одних деталей к другим. Самодельный трактор на гусеницах изготавливается в такой последовательности:

1. Собирается рама.
2. К раме крепятся ведущие колеса и опорные катки.
3. Устанавливается силовой агрегат, коробка передач.
4. Крепятся бортовые тормоза, дифференциал.
5. Соединяются необходимые компоненты с коробкой передач.
6. Монтаж системы управления.
7. Обустраивается водительское место.
8. Сборка гусеничного хода.
9. Крепление гусениц.
10. Самодельный гусеничный трактор на гусеницах проходит испытание, и если нужно, происходит доработка определенных узлов.

Для сборки рамы достаточно иметь по два лонжерона и траверсы. Следует учитывать, что задняя траверса должна быть больше передней. Это регулируется с помощью швеллеров разных размеров.

Чтобы собрать гусеничный трактор своими руками, нужен двигатель. Особых ограничений при выборе мотора нет. Главное — подобрать необходимую мощность. Если на самодельный гусеничный трактор требуется мост, то его можно взять из любой грузовой машины отечественного производства. Все остальные компоненты (коробка передач, система управления, тормоза и т. д.) устанавливаются в порядке, описанном выше.

Гусеница подбирается исходя из предварительных расчетов. Крайне рекомендуется сделать подробные чертежи. Самодельный гусеничный трактор очень сложно создать без точных технических данных.

Мини трактор на гусеницах мало чем отличается от крупных тракторов. Организация основных рабочих узлов у них одинаковая. Отличие лишь в том, что минитрактор на гусеничном ходу имеет упрощенную схему системы поворота. Это нужно учитывать, когда собирается минитрактор своими руками. Процесс поворота коротко можно описать так:

1. Одна полуось тормозится, а вторая получает крутящийся момент;
2. Вокруг остановившейся первой гусеницы вращается вторая.

Выходит, что минитрактор на гусеницах не имеет единого привода. Гусеницы минитрактора не поворачиваются в одном направлении одновременно.

В простейшей конструкции можно использовать колесные катки с шинами от тележки. Обычно колеса подбираются под размер минитрактора. Сама гусеница может быть вырезана из большой шины. Самодельный гусеничный мини трактор проще собирать, если имеются хотя бы самые необходимые крупные инструменты: сварочный аппарат, электролобзик, токарный станок, болгарка.

Заключение

Смастерить минитрактор своими руками вполне реально. Перед тем как поставить его на гусеничный ход, нужно взвесить все за и против. Основные преимущества:

• за счет увеличения силы трения возрастает тяга;
• значительно увеличивается проходимость транспорта;
• уменьшение удельного давления приводит к меньшей деформации грунтовой поверхности.

К недостаткам можно отнести то, что уменьшается скорость передвижения, повышается расход топлива. При этом нельзя ездить общественными дорогами, а самодельный гусеничный минитрактор производит больше шума во время движения.

1sadteh.ru

видео – самодельные на гусеничном ходу

Изобретение гусеничного хода настолько же значимо как открытие, например, колеса. Разница только в том, что изобретатель колеса нам неизвестен, а вот гусеничный ход был изобретен русским механиком. Это совершенное средство для передвижения в любой местности на любом рельефе поверхности.

Выбираем гусеничный минитрактор

В каталоге производителей техники на фото обязательно встретятся гусеничные трактора. Варианты моделей мини-трактора разнообразны. Трактора отличаются шириной постановки колеи, различными модификациями в технологических характеристиках.

Преимущества гусеничного мини-трактора

Мини-трактор – это тот же тягач, что и трактор, только в уменьшенном варианте. В каждом виде есть свои преимущества и недостатки.

Самодельный минитрактор

Минитрактор на гусеничном ходу обладает еще большей по силе тягой, чем колесные мини-тракторы, для таких моделей не существует препятствий, они могут пересечь любую местность с любым рельефом. Зато трактора на колесах имеют возможность передвигаться по асфальту, поэтому эффективны колесные трактора в городских условиях.

Но сегодня производители не перестают удивлять и в продаже появились трактора с резинотросовыми гусеницами. Их используют на асфальте, не думая его повредить. Скорость движения на гусеницах не превышает 40км/час, а сам трактор не оказывает особого влияния на почву, ведь соприкосновение идет с большой поверхностью. Гусеничные трактора — отличное применение в сельском хозяйстве и промышленности.

Основные преимущества следующие:

• Увеличение силы трения, большее усилие тяги.
• Обеспечения ровности хода и плавности в движении, даже при неровностях рельефа.
• Уменьшение давления на грунт, меньшая деформация поверхности.
• После того, как трактор проходит по полю остается всего два следа от протекторов, а это в два раза меньше, чем при колесном ходе.

Недостатками:

• Маленькая скорость передвижения, около 10 км/ч.
• Высокое потребление топлива.
• Недоступность перемещения по дорогам общественного пользования.
• Повышенная шумность при движении.

Огромное значение сегодня имеет давление тяжести мини-трактора на поверхность почвы. Что только не придумывают инженеры: сдвоенные колеса, уменьшение давления в шинах. И все для того, чтобы уменьшить процесс деформации почвы при передвижении мини-трактора.

Поэтому сегодня варианты гусеничной техники так популярны в виноградной области. Лоза винограда не любит уплотненную почву, а колесный трактор оставляет после себя плотный участок. Без сомнения, в таком деле лучшего успеха можно добиться мини-трактор на гусеничном ходу.

Такой трактор – это, прежде всего, маневренность, даже в грязи. Эта модель остается самой востребованной для полевых условий.

Приобрести мини-трактор можно двумя способами: совершить покупку в магазине сельхозтехники или собрать своими руками. Для покупки проще сегодня посмотреть недорогие китайские аналоги, своим качеством они не уступают зарубежным брендам.

Гусеничные мини-тракторы китайского производства просты в управлении, не требуют особого ухода, сложного технического обслуживания, ремонт трактора не затруднит отсутствием запасных частей, которые всегда доступны у дилера по продажам.

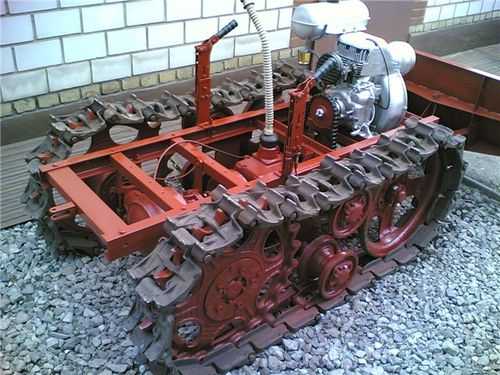

Своими руками

На гусеничный ход можно поставить что угодно, даже любой мотоблок. Только такой тюнинг – удовольствие не из дешевых. Да и техническое дополнительное оснащение понадобится. По этой теме можно найти кучу интересных предложений о способах создания мини-трактора своими руками.

Одного желания собрать гусеничный трактор маловато, нужно хотя бы иметь какую-нибудь «материальную» базу с запчастями. Это хорошо, если у вас есть куча скопившегося железа в гараже или же запчасти для трактора. В качестве двигателей используются самые некогда популярные моторы от автомобильных легковушек, силовые агрегаты, дизельные электростанции.

Для гусеничного трактора выбирается двигатель, разнообразные датчики по управлению, механизмы сцепления, коробка передач, тормоза. Собрать все эти запчасти можно без труда, если найти подходящее видео по теме гусеничного трактора.

Самодельные минитрактора гусеничные используются чаще всего на строительстве, там, где требуется перевоз груза. Как и колесные варианты, в конструкции гусеничного мини-трактора используются дополнительные насадки. Имеющие отличное сцепление такие тракторы оказывают давление на почву, а это значит, есть повышенная тягловая сила и проходимость.

fermerteh.ru

Выбор гусеничного минитрактора и особенности эксплуатации

Если бы вы спросили фермера еще несколько десятков лет назад, какие рабочие процессы отнимают у него наибольшее количество сил и времени, то наверняка услышали бы подобный перечень:

• культивирование почвы;
• последующая обработка ее для посадки рассады;
• окультуривание территории участка;
• уборка мусора и урожая.

Еще недавно все эти задачи действительно предполагали многочасовую занятость человека, поскольку выполнялись обычными ручными орудиями труда. Но сегодня на помощь приходят машины, в том числе гусеничный минитрактор. «Мини» трактором он называется, поскольку является достаточно компактным по размеру. Ширина типичного современного минитрактора едва ли превышает метр. Это позволяет использовать данную машину даже на садовых и огородных угодьях, где невозможно развернуться на более крупногабаритной сельхозтехнике. То есть, вы можете с равным успехом посадить при помощи минитрактора картошку или вскопать грядки на огороде.

Применение гусеничного минитрактора

Отличия гусеничного от колесного трактора заключаются в том, что у первого показатель проходимости существенно больше. Если вы приобретаете минитрактор на гусеницах, к примеру, какую-нибудь модель бренда «Уралец», то получаете в свое распоряжение машину, для которой не существует препятствий. Такое устройство способно передвигаться по любому типу местности, будь то влажная раскисшая глина, зыбкий песок, свежее взбороненная мягкая земля или даже скользкий лед. Точно так же мини гусеничный трактор легко может обрабатывать земельный участок, располагающийся на склоне. Гусеницы позволяют ему максимально уверенно цепляться за любой тип грунта (и другого дорожного покрытия). В результате, запас тяги гусеничного трактора тоже гораздо больше, чем у его колесного собрата.

Но подобная стабильность на грунте и сельской дороге оборачивается практически полной невозможностью использовать минитрактор на гусеничном ходу в городе. Правда, один вариант для города все-таки существует. Если вам совершенно необходимо ездить на гусеничном ходу по асфальту, то приобретите для этого резиновые гусеницы.

Нюансы и характеристики

Гусеничные самодельные минитрактора имеют ограничение по скорости. Развить на них больше 40 километров в час у вас не получится, что роднит их с мотоблоками – те тоже можно использовать в качестве транспортных средств лишь в случае крайней нужды.

Стоит сказать, что изобретению гусеничного минитрактора весьма обрадовались, в свое время владельцы виноградников. Все дело в том, что во время прохождения машины на гусеничном ходу по почве за счет равномерного распределения веса агрегата земля не уплотняется так, как это произошло бы с колесным трактором. Виноградная лоза очень не любит плотной земли, так что виноградари не могли пользоваться колесной «машинерией». Если вы являетесь владельцем виноградника, то вам, возможно, будет интересен один из современных гусеничных миниатракторов.

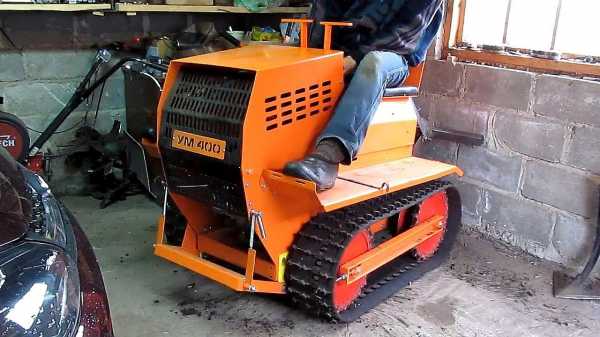

Вы можете присмотреться к бренду «Земляк» или же к модели «Ум 400». Если же вы не рассматриваете возможность приобретения трактора в магазине, а собираетесь создать его своими руками, то мы можем дать по этому поводу несколько советов.

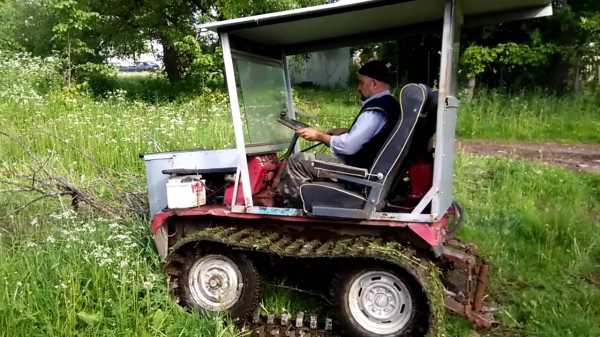

Как сделать гусеничный минитрактор

Мотор невероятно важен, и опираться нужно именно на него. Поскольку гусеничный ход предполагает, что вы собираетесь эксплуатировать свою машину в трудных для техники условиях, не скупитесь на лошадиные силы. Пусть их будет около 40. Охлаждение лучше всего сделать водяное, так как принудительное воздушное может не справиться. Итак, наилучшим решением для самодельного гусеничного трактора станет четырехцилиндровый дизельный мотор.

Что касается моста, то самодельная конструкция предполагает, что это будет нечто незамысловатое. Проще всего взять мост от большегруза, созданного на одном из отечественных заводов.

Гусеницы

На самом деле есть всего два варианта: либо металлические, тяговитые и тяжелые. Либо резиновые. Щадящие по отношению к асфальту и земле, если для вас важно не утаптывать ее до состояния все того же асфальта. Резиновые гусеницы не уступают металлическим по надежности, хотя с точки зрения проходимости по откровенному бездорожью они могут продемонстрировать меньшую степень сцепления с поверхностью почвы.

Как сделать самодельные гусеницы? На самом деле в сети есть подробные инструкции и, разумеется, чертежи. Но здесь мы можем сказать, что простейший вариант – использовать конструкцию с колесами-катками. Размер этих колес следует соотносить с размерами самого минитрактора.

comments powered by HyperComments

sadovij-pomoshnik.ru
