Машина поливомоечная зил – Поливомоечная машина КО-806 на базе КамАЗ-43253: технические характеристики, устройство, фото
Поливомоечная машина на базе ЗИЛ-130: технические характеристики, устройство, фото
Проведение работ по уборке улиц является одной из наиболее важных задач, которая возлагается на коммунальные организации. С целью поддержания населенного пункта в надлежащем состоянии на протяжении всего года необходимо очищать дороги от грязи, снега, мусора. Чтобы свести к минимуму количество ручного труда при этом и повысить общую эффективность, целесообразнее всего прибегнуть к услугам поливомоечной машины.
Поливомоечная машина на базе ЗИЛ-130
Поливомоечная машина, созданная на базе ЗИЛ-130, имеет широкую область применения. Данная вариация специализированной техники используется с целью увлажнения и мойки дорог и тротуаров с разным качеством покрытия. Посредством применения такой модели осуществляется полив зеленых насаждений и даже тушение пожаров. Возможность установки дополнительного оборудования расширяет функциональный потенциал машины.
В зимнее время года производится трансформация машины в технику для уборки снега. Для этих целей производится монтаж отвала в переднюю часть транспортного средства. Данная установка позволяет сдвинуть снежные наметы с основной дороги на обочину. При этом щетка, идущая следом, обеспечивает максимально качественную очистку асфальтовой поверхности.
При необходимости поливомоечная машина может агрегатироваться специальным оборудованием, предназначенным для разбрасывания реагента. Это происходит для борьбы с гололедом.
На рынке представлено достаточное количество вариаций поливомоечных машины, однако модель, созданная на базе ЗИЛ-130, сумела добиться наибольшей популярности. Такая тенденция обусловлена конструктивной универсальностью и широким функциональным потенциалом транспортного средства.
На фоне конкурентных моделей такая машина выделяется наличием специальной системы, позволяющей удалять остатки песка из кузовной части без использования встроенного разбрасывающего диска. Кроме этого, следует обратить внимание на опцию регулировки ширины посыпки дорожного полотна.
В случае тушения пожара поливомоечная машина выполняет роль водовоза. Таким образом можно добиться более эффективного результат в борьбе с огнем. Монтаж дополнительного оборудования позволяет производить забор воды из водоемов. Дополнительно поливомоечная машины может осуществлять прочистку ливневых канализаций.

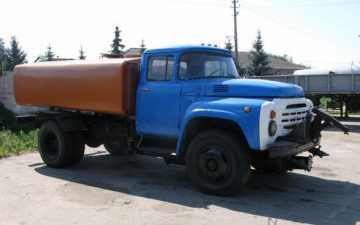

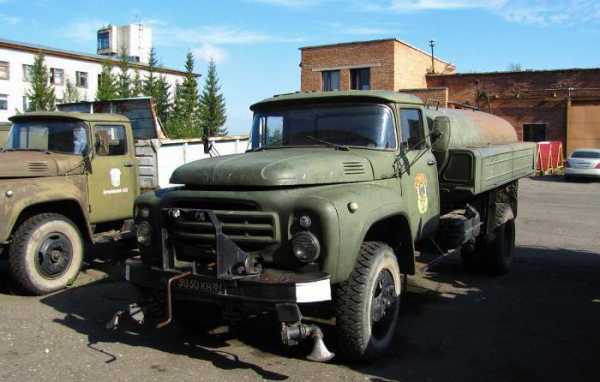

Фото поливомоечной машины на базе ЗИЛ-130
Устройство
Поливомоечная машина ЗИЛ-130 оснащается цистерной для транспортировки воды, которая имеет вид сварной конструкции овальной формы. Внутри нее установлен специальный фильтр, труба, отстойник и центральный клапан. Наличие двух волнорезов в центральной части цистерны предотвращает раскачку воды во время передвижения. Максимальная вместительность емкости держится на уровне 5000 литров. В случае необходимости этот показатель можно увеличить на 1000 литров посредством установки специального надставка.
Центральный клапан имеет обечайку цилиндрической формы, где расположены два отверстия для задержания определенного количество воды. Впоследствии эта жидкость используется для заливки водяного насоса во время забора воды из водоема. Таким образом центральный клапан обеспечивает регулировку подачи воды.
Поливомоечная машина имеет две поворотные насадки. Они состоят из специальных насадок щелевого типа и поворотного устройства. Также следует акцентировать внимание на использовании насоса, который крепится к правому лонжерона транспортного средства посредством использования кронштейна и стремянок.
Модификация поливомоечной машины 130-Б дополнительно оснащается пожарным рукавом со стволом. Данный элемент подключается к поперечной трубе. При работающем пожарном рукаве все краны и вентили для подачи воды должны быть плотно закручены. Модель 130-П имеет дополнительную цистерну, представленную в виде прицепа. Её наличие способствует увеличению объема транспортируемой воды на 5000 литров. Такая цистерна оснащена отстойником и пробковым краном.
В качестве комплектующей силовой установки используется восьмицилиндровый двигатель, способный вырабатывать 150 лошадиных сил. Такой мотор агрегатируется пятиступенчатой коробкой передач, представленной в механическом исполнении.
При учете того, что машина создана на базе ЗИЛ-130, она имеет зависимую подвеску на продольных рессорах. В передней части установлены гидравлические амортизаторы двустороннего действия, а в задней — дополнительные рессоры. Такое конструктивное решение способствует максимально комфортному преодолению наиболее проблемных отрезков дороги с низким качеством покрытия.
Наличие гидравлического усилителя рулевого механизма облегчает процесс управления. Тормозная система имеет барабанное исполнение. Дополнительная установка пневматического привода улучшает качество функционирования всего тормозного узла.
Бензобак транспортного средства расположен на левом лонжероне рамы, а на правом — установлен насос. Машина имеет закрытую систему охлаждения силовой установки, которая имеет опцию принудительной циркуляции охлаждающей жидкости. Это осуществляется посредством использования центробежного водяного насоса, который повышает производительность двигателя при эксплуатации.
Принцип работы
В процессе эксплуатации вода, которая находится в цистерне, поступает на вход центробежного насоса. Предварительно жидкость проходит через водяной фильтр и центральный клапан. Впоследствии насос направляет поступающую воду по трубопроводу к насадкам. Напорный водопровод оснащен двумя выходами к вентилю, которые расположены в боковой части. Через эти отверстия осуществляется подключение пожарных кранов.
При этом насос производит откачивание жидкости через центральный клапан и сетчатый фильтр. Вода подается к напорному водопроводу, а оттуда — к насадкам. Регулировка работы центрального клапана осуществляется благодаря гидравлическому цилиндру. При необходимости оператор может изменять угол поворота используемой насадки.
Функционирование поливомоечной машины в противопожарном режиме обязывает оператора предварительно подсоединить пожарный рукав к отводу трубопровода. Все остальные вентили и краны при этом должны быть плотно закручены. В противном случае не будет создано необходимое давление.
Отбор мощности для привода рабочих органов осуществляется посредством использования раздаточной коробки от комплектующей установки базового шасси. При этом необходимый крутящий момент передается на шестеренный насос гидравлического привода транспортного средства. Дополнительно передача также производится на привод щетки и водяной насос, обеспечивающий подачу воды. Щетка, которая используется для уборки остатков мусора, располагается в центральной части машины — между передней и задней осью колес. По отношению к ним щетка устанавливается с уклоном в 28 градусов.
Конструктивные особенности транспортного средства позволяют наполнять опустевшую цистерну различными способами. Вполне возможно обойтись подключенным шлангом и наполнить емкость из ближайшего водоема. Основную функцию по забору жидкости здесь выполняет специальный водяной насос. Также возможен вариант заполнения цистерны посредством использования гидранта. Альтернативный способ разрешения проблемы — через верхний люк на специализированной заправочной пункте.
Технические характеристики
Управлением всем процессами работы поливомоечного оборудования осуществляется из водительской кабины. Наличие многоступенчатого насоса позволяет поддерживать давление внутри цистерны на уровне 25 атмосфер. Благодаря этому возможна одновременная подача жидкости сразу нескольким потребителям. В результате этого при минимальном расходе воды многократно увеличивается качество очистки дорожного покрытия.
Поливомоечная машина на базе ЗИЛ-130 оснащается вместительной емкостью для воды, в результате чего можно легко произвести уборку большой территории без дополнительного набора жидкости. При необходимости можно прибегнуть к использованию прицепной вариации цистерны. Это позволит увеличить первоначальный объем практически вдвое.
Высокий уровень мощности машины достигается благодаря силовой установке, способной вырабатывать 150 л.с. Шестилитровый мотор может похвастаться максимальным крутящим моментом и предельной топливной экономичностью. На преодоление отрезка пути, эквивалентного ста километрам, поливомоечная машина ЗИЛ-130 потратит 32 литра топлива.
Стандартная резина высокого качества обеспечивает хорошее сцепление с дорожной поверхностью, в результате чего вероятность попадания в аварийную ситуацию сводится к минимуму. Такая машина оснащена целым комплексом систем активной и пассивной безопасности.
Технические характеристики поливомоечной машины на базе ЗИЛ-130:
| Характеристики | Показатели |
| Габариты, мм: | |
| — длина | 8900 |
| — ширина | 3070 |
| — высота | 3000 |
| Масса, кг | 11200 |
| Ширина рабочей зоны, мм: | |
| — при поливке | 2000-2500 |
| — при подметании | 2500 |
| — при снегоочистке | 2500 |
| Объем цистерны для воды, м3 | 0,4-6 |
| Объем бака, л | 175 |
| Двигатель: | |
| — объем, л | 6 |
| — мощность, л.с. | 150 |
| — мощность, кВт | 110 |
| — конфигурация | V8 |
| — количество цилиндров | 8 |
| — максимальный крутящий момент, Нм | 402 |
| Расход топлива, л/100 км | 32 |
| Тип охлаждения | жидкое |
| Система питания | двухкамерный карбюратор |
| Коробка передач | МКПП (5) |
В комплектацию поливомоечной машины входит: отвал, щетка для очистки твердого дорожного покрытия от пыли и мусора; прицепная цистерна (для модификации 130-П).
Возможно вас заинтересует: психиатрическое освидетельствование работников
magistraltrade.ru
Поливомоечная машина ПМ-130Б: технические характеристики, устройство, фото
Машина ПМ-130Б, в просторечье называемая поливальной, долгое время была одним из старожилов на городских улицах. Летом она поливала газоны и мыла тротуары, а зимой, слегка переоборудованная, прилежно убирала снег. Использовали ее и для тушения пожаров, прицепив к объемной цистерне пожарный шланг.

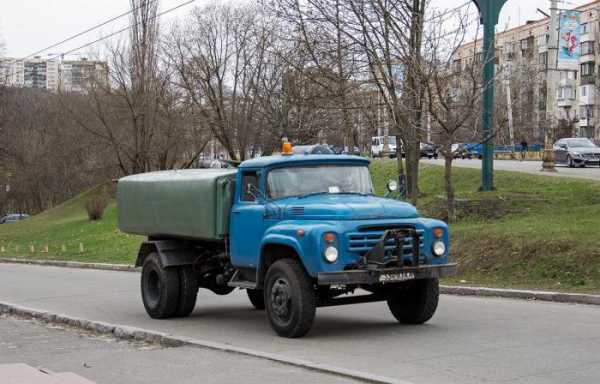

Поливомоечная машина ПМ-130Б
Выпуск этой модели был начат в 1971 году на Мценском заводе коммунального машиностроения, находящемся в Орловской области. В качестве основы было взято шасси ЗИЛ-130, которое по этому случаю было усилено (поставлены более мощные задние и передние рессоры) и оснащено добавочной фарой. Агрегат выпускался долгое время, а затем сменился новой моделью – КО-002.
Машина была оборудована цистерной объемом шесть кубометров, а также гидравлическим насосом, создающим давление, достаточное для разбрызгивания воды. Кроме того, ее оснастили комплектом оборудования для уборки снега – это позволяло в зимнее время исключить простои и выгодно отличало данную модель от аналогов, используемых до этого.
Назначение
Коммунальщики с помощью таких машин летом поливают деревья и цветы, моют мостовые, освежая их и очищая от пыли. Зимой находящийся спереди плуг сгребает снежные завалы, а вращающаяся щетка убирает оставшийся рыхлый снег и грязь.
Кроме того, агрегат может применять при строительстве оросительных каналов, дамб и дорог. С его помощью происходит увлажнение грунта.
При необходимости в цистерне возможно доставлять техническую воду на какие-либо объекты. Или небольшие пожары тушить, как уже упоминалось. В последнем случае устанавливается дополнительное оборудование: пожарные стволы, колонка и всасывающие рукава.
Устройство
Начнем с базового шасси, на котором стоит карбюраторный двигатель, питающийся бензином. Его мощность 125 лошадиных сил – часть ее используется для функционирования привода щетки, а также работы водяного и шестеренчатого насосов. Для отбора этой мощности служат коробка передач автомобиля и прикрепленная к ней раздаточная коробка.
Оборудование для полива и мойки
Внутри сварной цистерны, поставленной на раму, находятся: центральный клапан, отстойник, фильтр и труба для контроля максимума наполнения в 5 кубометров. При необходимости увеличить объем до 6 кубометров трубу следует нарастить. Также в цистерне предусмотрены волнорезы (две штуки), не дающие воде сильно плескаться при движении.
Насос для воды, прикрепленный к лонжерону рамы с правой стороны, является центробежным, с одной ступенью. Он дает давление порядка 0,35-0,45 мегапаскалей. Для разбрызгивания используются две щелевые насадки с поворотными механизмами. Если нужно вымыть лотки, правую переднюю насадку снимают, заменив ее на специальную.
На трубопроводе, по которому движется вода, имеется два дополнительных выхода сбоку – их используют в том случае, когда присоединяют рукава для тушения пожара. Один из выходов идет к вентилю, второй – к гайкам. Центральный клапан управляется с помощью гидравлики непосредственно из кабины, для чего служит гидрораспределитель.
Оборудование для уборки снега
Отвал для уборки снега представляет собой изогнутый лист из стали, жестко приваренный к каркасу, внизу которого находятся секционные резиновые ножи. При износе отдельные секции ножей заменяют. Рама отвала является поворотной, сварной, выполненной в виде дуги.
Длинная щетка цилиндрической формы, которая имеет собственную раму и вращается на подшипниках, сделана из куска стальной трубы. На ней с помощью профилированной металлической ленты закрепляют жесткий ворс (стальной или капроновый). К двум фланцам по краям трубы болтами приделан стальной канат. Меняя его длину, можно менять нажим щетки на дорожное полотно.
Принцип работы
Сначала в цистерну наливается вода. Это можно сделать на пункте заправки через верхний люк. Возможны и другие варианты: используя гидрант, набрать водопроводную воду или помпой (водяным насосом) накачать ее из пруда, озера, реки. Последний способ возможен благодаря обечайке цилиндрической формы, которой оснащен центральный клапан.
Вода, находящаяся в цистерне, проходит через фильтр сетчатого типа к центральному клапану, а дальше приступает к работе центробежный насос. Он, нагнетая давление, прогоняет воду через краны трехходового типа и систему труб к щелевым насадкам. Так происходят полив или мойка. Насадки можно наклонять под различным углом к дорожному полотну, а напор воды – менять вентилями.
В зимнее время, при установке плужного оборудования и щетки, для их поднятия и опускания используют отдельные гидравлические цилиндры. Для вращения щетки используется энергия мотора автомобиля, которая передается через отборочную коробку, кардан и редуктор конического типа.
Технические характеристики
Технические характеристики поливомоечной машины ПМ-130Б:
| Характеристики | Показатели | Ед. измерения |
| Базовое шасси | ЗИЛ-13076 | |
| Транспортная скорость движения | 35 | км/час |
| Объем цистерны для воды | 6 | м3 |
| Высота машины | 2,35 | м |
| Ширина (с агрегатами для поливки и мойки) | 2,42 | м |
| Ширина (с оборудованием для поливки и мойки) | 6,71 | м |
| Длина (с оборудованием для уборки снега) | 7,72 | м |
| Во время мойки: | ||
| Скорость движения | 10 | км/ч |
| Ширина обработки (максимум) | 8 | м |
| Расход воды на один м2 | от 0,8 до 1 | л |
| Во время поливки: | ||
| Скорость движения | 20 | км/ч |
| Ширина обработки | от 15 до 18 | м |
| Расход воды на один м2 | от 0,2 до 0,3 | л |
| Во время уборки снега: | ||
| Ширина обработки плугом | 2,5 | м |
| Ширина обработки щеткой | 2,3 | м |
| Высота убираемого сугроба (максимум) | 0,5 | м |
allspectech.com

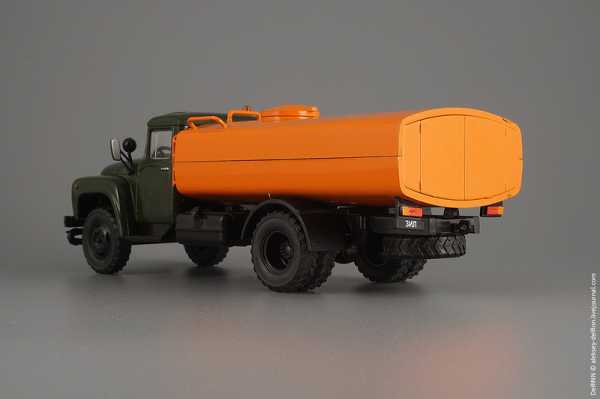

Машина поливомоечная КО-002 на шасси автомобиля ЗИЛ-130-80 (4X2)
Машина поливомоечная КО-002 на шасси автомобиля ЗИЛ-130-80 (4X2)
В середине 80-х годов КО-002 пришла на смену другой массовой поливомоечной машине ПМ-130 на базе автомобиля ЗИЛ-130. От предшествующей модели новинка отличалась увеличенной на 500 л ёмкостью цистерны и улучшенными эксплуатационными характеристиками.КО-002 комплектовалась зимним (плужно-щеточным) и летним (поливомоечным) оборудованием и применялись для уборки твёрдых дорожных покрытий, а также для поливки зелёных насаждений и участия в тушении пожаров. Кроме того, в военное время, в составе станций обеззараживания техники, поливомоечный автомобиль КО-002 мог использоваться для специальной обработки транспорта (дезактивации, дегазации и дезинфекции) в условиях применения оружия массового поражения.

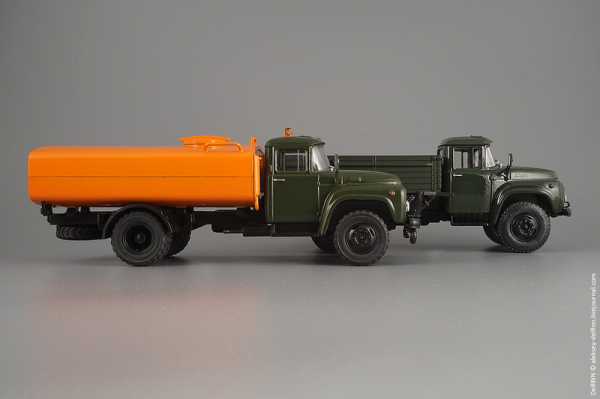

Поливомоечная машина КО-002 на шасси автомобиля ЗИЛ-130-80 и бортовой грузовик ЗИЛ-130-76.
Фото прототипа модели – с сайта allspectech.com
Фото прототипа модели – с сайта zil130.ru
• Предприятие-изготовитель: Мценский завод коммунального машиностроения
• Базовое шасси: ЗИЛ-130-80 (1984–1986 годы)
• Модификация: КО-002
• Год начала выпуска: 1984
• Мощность двигателя: 150 л. с.
• Вместимость цистерны: 6,5 куб. м
• Транспортная скорость: 35 км/ч

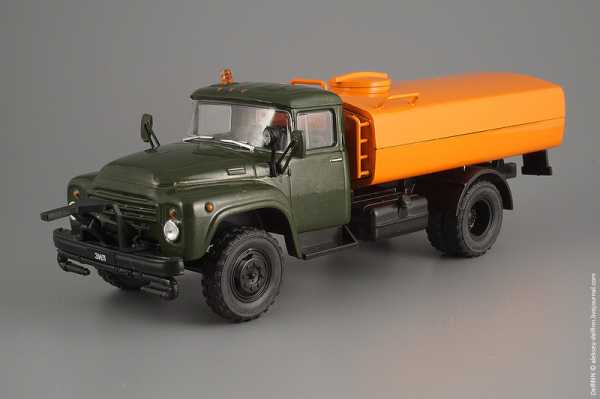

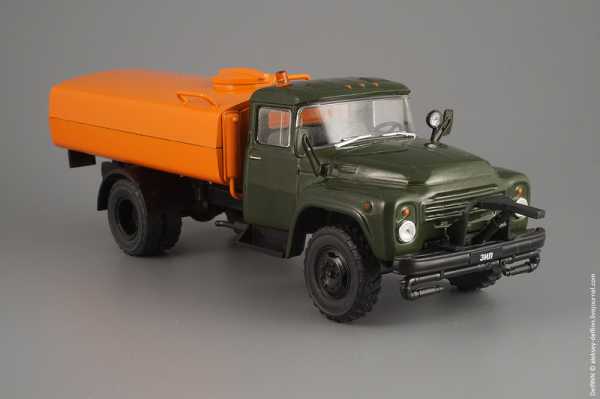

• Модель 1/43: Автомобиль на службе № 80 ЗИЛ-130 поливомоечная машина
aleksey-delfinn.livejournal.com
Поливомоечная машина ЗИЛ и КАМАЗ
Основным шасси для производства поливомоечных машин уже много лет служат колесные базы от грузовиков ЗИЛ и КАМАЗ. Популярность данных шасси обусловлена их надежностью, высокой проходимостью и ремонтопригодностью в любых условиях.
Поливомоечная машина ЗИЛ
Это ваш надежный помощник в борьбе за чистоту улиц. Отличительной чертой этого автомобиля является надежное и неприхотливое шасси, произведенное на знаменитом Заводе Имени Лихачева.
Поливомоечная машина на базе ЗИЛ отлично зарекомендовала себя и пользуется большой популярностью среди организаций, предоставляющих поливомоечную технику в аренду. А это в свою очередь означает, что на данную машину всегда можно найти запчасти или необходимое дополнительное оборудование. Все эти факторы помогают нам поддерживать поливомоечные машины ЗИЛ в отличном техническом состоянии и быстро модифицировать их под любые задачи заказчика.
Поливальная машина ЗИЛ способна осуществлять качественную влажную уборку территорий с асфальтовым или цементобетонным покрытием. Для уборки труднодоступных территорий лучше воспользоваться поливомоечной машиной ПМ 130. Шасси этого автомобиля обладает высоким клиренсом и колесами большего радиуса, что позволяет ему эффективно расчищать труднодоступные территории или доставлять на них техническую воду. Машина поливомоечная ЗИЛ 130 часто используется в самых суровых условиях эксплуатации и за много лет работы зарекомендовала себя, как надежная спецтехника повышенной проходимости.
Поливомоечная машина КАМАЗ
Этот специально оборудованный автомобиль ничем не уступает по своим характеристикам и надежности поливомоечным машинам на базе ЗИЛ. Отличительной чертой данной спецтехники является нерегулируемая ширина посыпки дорожного полотна реагентами. Также поливомоечная машина КАМАЗ оборудована системой подачи сыпучих материалов, которая не предполагает другой выгрузки, кроме как через разбрасывающий диск.
Если вы затрудняетесь выбрать модель поливомоечной машины. позвоните, и наши менеджеры обязательно вам помогут. Какую бы модель поливомоечной машины вы не выбрали, вы можете быть уверены в ее отличном техническом состоянии и высокой эффективности.
Поливомоечные машины на шасси КАМАЗ
Наша компания предлагает купить поливомоечные машины КАМАЗ по демократичным ценам. Эта спецтехника необходима для поддержания чистоты на дорогах, улицах города и загородных трассах. Учитывая надежность и выносливость шасси КАМАЗ и невысокую стоимость , эти машины – отличный выбор для коммунальных предприятий.
Выбор моделей
От вместимости емкости зависит не только длительность непрерывной работы поливомоечной машины, но и ее габариты, поэтому, делая выбор, необходимо учитывать характеристики местности, на которой вы собираетесь ее использовать.
Комплектация
Комбинированные дорожные машины для мойки и поливания улиц, шоссе комплектуются:
- — цистерной для воды;
- — насосом;
- — поворотные сопла.
Поливомоечные машины для содержания дорог
Поливомоечные машины нашли применение в коммунальном, дорожном, строительном и сельском хозяйствах. В состав оборудования поливомойки входит цистерна для перевозки воды, насос, сопла для полива водой дорожных покрытий и чаще всего плужно-щеточное оборудование.
В летнее время поливомоечная машина используются для уборки от грязи, песка и пыли городских и других дорог с твердым покрытием. Благодаря насосу установленному в поливомойки можно осуществлять полив зленных насаждений, мыть различные ограждения, использовать для тушения пожаров, осуществлять забор воды из водоемов.
Зимой поливомойки используют для полива дорог жидкими реагеннтами. Наличие плужно-щеточного оборудования позволяет производить уборку снега.
Многофункциональная поливомоечная машина КО-806 на базе КамАЗ-43253
Поливомоечная машина КО-806 выпускается силами Мценского завода коммунального машиностроения. Это предприятие было основано в 1956 году и сейчас является одним из самых технически совершенных заводов страны. Продукция не только удовлетворяет потребности внутреннего рынка, но и большими объёмами экспортируется за рубеж.
Поливомоечная техника на базе КАМАЗ 43253 представляет собой многофункциональную машину, которая оборудована системами для полива и чистки дорог, для разбрасывания пескосоляной смеси, для обслуживания канализационных и водопроводных сетей, для полива растений и забора воды, для пожаротушения.
Модель КО-806 имеет широкие сферы применения:
- Поливка и мойка дорожного полотна.
- Разбрасывание пескосоляной смеси.
- Уборка снега при помощи щётки и грейдера.
- Обслуживание систем трубопровода и канализации.
- Тушение пожаров.
- Поливка деревьев, газонов, клумб.
Устройство
Поливомоечная машина укомплектована набором оборудования для выполнения целого комплекса операций. Однако она имеет базовую рабочую систему. Основными элементами её является цистерна, выполненная из металла, или пластиковый бак. Емкость внутри разделена на несколько отсеков, которые имеют между собой сообщение. Соединения выполнены при помощи трубопроводов, фильтров, насосов. Данная конструкция монтируется на шасси КАМАЗ. Обязательное требование к базе усиленные рессоры, которые способны выдержать вес заполненной цистерны.
Когда вода проходит внутри ёмкости через трубопровод и фильтр, она попадает в насос. Это устройство создаёт необходимое давление, которое продвигает воду к подающим трубопроводам. Машина работает в зависимости от того, какой выбран режим и какое оборудование установлено в настоящий момент на технике.
Источники: polivomoika.ru, autospectechnica.com, mechanism.ru, www.kdst.ru, allspectech.com
Электрические носки
Новозеландская компания Canesis Network совместно с австралийской Australian Wool Innovation создали самонагревающиеся шерстяные носки. В натуральную шерстяную ткань удалось впрясть тончайшие …
Антигравитация – под грифом “совершенно секретно”
Гравитация и антигравитация Пока никому не удалось представить тяготение и электричество как два разных проявления одной и той же сущности. Современные …
Промокод как способ привлечения клиентов
При современном изобилии разнообразных товаров, производители и продавцы вынуждены применять различные маркетинговые методы для привлечения все новых покупателей. Одним …
Мишари Рашид – чтец Корана
Полное имя Мишари Рашид Мухаммед Гариб Рашид аль-Афаси или же Мишари бин Рашид аль-Афаси. Родиной Мишари Рашида является Кувейт. Родился этот небезызвестный …
Долина смерти Кавказа
В мире существует множество зловещих мест, называемых Долинами смерти. Эти аномальные зоны заслужили такую репутацию не случайно, а объединяет их ряд …
Новый Ледниковый период реален
Большинство из нас знает, как глобальное потепление становится угрозой и что мы должны сделать что-то для того, что бы этого не …
Локнянская поляна – осторожно!
Локнянский район Псковской области имеет мистическую лесную территорию, о которой люди боятся даже говорить. Существует поверье, что всякий, кто часто упоминает …
НАСА – снимки Марса
Фотографии НЛО постоянно поступают астрологам NASA с Марса. Это разные объекты. Учёные решили их прокомментировать, но конкретного ничего не …
Люди гиганты существовали
Многие легенды мира повествуют о гигантах, великанах, титанах во всех древних письменных источниках. Нам часто сообщают о находках в …
www.objectiv-x.ru
Поливомоечная машина ЗИЛ-130: история развития
Грузовой автомобиль ЗИЛ-130 начал выпускаться с 1962 года. Базовое шасси выпускалось более 30 лет и разошлось тиражом в несколько миллионов экземпляров. Поэтому неудивительно, что многие машины на базе ЗИЛа-130 до сих пор находятся в активной эксплуатации. Благодаря универсальности конструкции шасси и мощному двигателю автомобиль послужил базой для огромного числа вариантов различной техники, в том числе и для коммунальных служб.
Общие сведения
Одним из распространенных видов коммунальной техники была и остается поливомоечная машина. Агрегаты такого типа обладают широким спектром применения – от мойки дорог и полива зеленых насаждений до тушения пожаров в случае экстренной необходимости.
Подвеска машины крепилась на полуэллиптических рессорах, передняя балка оснащалась гидравлическими амортизаторами. Задняя рессора состояла из двух частей – основной и дополнительной. Из-за практически постоянной загрузки рессоры поливомоечных машин ЗИЛ-130 были усиленными. Система с тормозами барабанного типа имела пневматический привод. Рулевое управление оснащалось гидроусилителем.
Кабина водителя была цельнометаллической с панорамным лобовым стеклом. В стандартное оснащение входили регулируемое сиденье водителя, двухместное пассажирское сиденье, отопитель с вентилятором, стеклоочиститель дворников. Дополнительная вентиляция кабины могла осуществляться через опускные стекла, форточки дверей и лючки в крыше кабины. На ранних выпусках был еще один лючок вентиляции в районе педали сцепления. Впоследствии его убрали, а через какое-то время отказались и от лючков в крыше кабины.

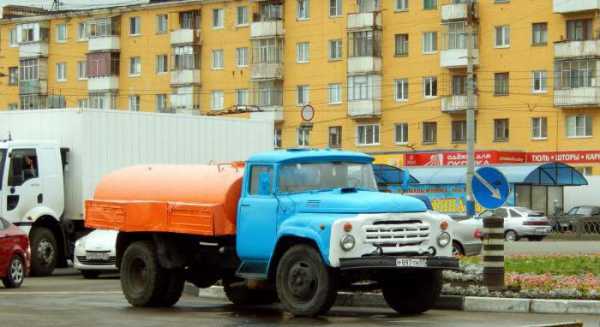

ПМ-130
Этот автомобиль является одной из самых распространенных моделей поливомоечной машины ЗИЛ-130. Его начали выпускать в 1965 году на заводе коммунального машиностроения в городе Мценске. Впоследствии выпуск машины освоили еще несколько предприятий СССР.
Емкость цистерны для воды составляла 6000 литров. Внутри цистерны имелись волнорезы для увеличения жесткости и успокоения колебаний жидкости при резких маневрах. Подача воды в насос осуществлялась из нижней части цистерны через сетчатый фильтр с отстойником. Заполнение емкости водой производилось от водопроводной сети или насосом из любого водоема. Для контроля уровня воды в цистерне имелись специальные смотровые окна.
Для прокачки воды машина оснащалась специальным центробежным насосом с приводом от коробки отбора мощности (КОМ). Насос монтировался на лонжероне рамы, а КОМ устанавливалась непосредственно на картере коробки скоростей автомобиля. Все узлы подачи воды были связаны между собой трубопроводами. Существовало вариантное исполнение машины с дополнительным прицепом-цистерной на 5000 литров воды.
Кроме системы подачи воды имелась дополнительная гидравлическая система, служившая для управления щеткой и плугом (при зимней эксплуатации). Для полива и мойки использовались две поворотные насадки-сопла щелевого типа, установленные на подрамнике в передней части машины. Между мостами устанавливался подрамник с поворотной щеткой цилиндрической формы для подметания дороги. Привод щетки осуществлялся цепной передачей от коробки отбора мощности.
КО-002
Выпуск предыдущей версии поливомоечной машины ЗИЛ-130 продолжался около 20 лет. Только в середине 80-х годов ее сменила модернизированная версия КО-002. Выпуск машины велся на том же заводе в Мценске. Принцип работы и конструкция основных узлов и агрегатов не изменились.
Основным отличием стало улучшение технических характеристик поливомоечной машины ЗИЛ-130: увеличение емкости основной цистерны на 200 литров и ширины зоны покрытия при мытье и поливе. Немного выросла и эксплуатационная скорость при выполнении работ. Эта машина стала последней узкоспециализированной моечной машиной. Все последующие модели коммунальных агрегатов оснащались сменным комплектом оборудования – на зимний период времени цистерна заменялась модулем для разброса песчано-соляной смеси.
Эксплуатация поливомоечных машин в зимнее время
В зимнее время на всех версиях поливомоечной машины ЗИЛ-130 вместо сопел устанавливался снегоуборочный плуг с поворотной рамой. Он оснащался гидроцилиндрами для подъема и опускания, а также пружинными амортизаторами. Щеточный узел оставался без изменений. Управление снегоуборочным оборудованием производилось с отдельного пульта из кабины водителя.
autogear.ru
2QM.ru: Поливомоечная машина ЗИЛ-130: история развития
Грузовой автомобиль ЗИЛ-130 начал выпускаться с 1962 года. Базовое шасси выпускалось более 30 лет и разошлось тиражом в несколько миллионов экземпляров. Поэтому неудивительно, что многие машины на базе ЗИЛа-130 до сих пор находятся в активной эксплуатации. Благодаря универсальности конструкции шасси и мощному двигателю автомобиль послужил базой для огромного числа вариантов различной техники, в том числе и для коммунальных служб.
Содержание статьи
Общие сведения
Одним из распространенных видов коммунальной техники была и остается поливомоечная машина. Агрегаты такого типа обладают широким спектром применения – от мойки дорог и полива зеленых насаждений до тушения пожаров в случае экстренной необходимости.
Шасси автомобиля ЗИЛ-130 с самого начала выпуска стало использоваться для монтажа оборудования для мойки дорог. В разные годы производилось несколько версий поливомоечных машин – КО 002, ПМ 130 (поливомоечная машина), КПМ 64 (комбинированная поливомоечная машина) и АКПМ 3. Цистерна поливомоечных агрегатов окрашивалась в оранжевый цвет, кабина могла быть любой (чаще всего цвета морской волны). На крыше кабины поздних машин устанавливался проблесковый сигнал оранжевого цвета.
Шасси
Поливомоечная машина на базе ЗИЛа-130 монтировалась на шасси со стандартной базой 3800 мм. Автомобили оснащались карбюраторным восьмицилиндровым двигателем. При рабочем объёме чуть меньше 6,0 литров мотор развивал 150 л. с. (с ограничителем числа оборотов). В качестве топлива использовался бензин А76. Двигатель стыковался с пятискоростной коробкой передач с синхронизаторами на 2-5 передачах. Привод задних колес осуществлялся карданным валом.
Подвеска машины крепилась на полуэллиптических рессорах, передняя балка оснащалась гидравлическими амортизаторами. Задняя рессора состояла из двух частей – основной и дополнительной. Из-за практически постоянной загрузки рессоры поливомоечных машин ЗИЛ-130 были усиленными. Система с тормозами барабанного типа имела пневматический привод. Рулевое управление оснащалось гидроусилителем.
Кабина водителя была цельнометаллической с панорамным лобовым стеклом. В стандартное оснащение входили регулируемое сиденье водителя, двухместное пассажирское сиденье, отопитель с вентилятором, стеклоочиститель дворников. Дополнительная вентиляция кабины могла осуществляться через опускные стекла, форточки дверей и лючки в крыше кабины. На ранних выпусках был еще один лючок вентиляции в районе педали сцепления. Впоследствии его убрали, а через какое-то время отказались и от лючков в крыше кабины.
ПМ-130
Этот автомобиль является одной из самых распространенных моделей поливомоечной машины ЗИЛ-130. Его начали выпускать в 1965 году на заводе коммунального машиностроения в городе Мценске. Впоследствии выпуск машины освоили еще несколько предприятий СССР.
Емкость цистерны для воды составляла 6000 литров. Внутри цистерны имелись волнорезы для увеличения жесткости и успокоения колебаний жидкости при резких маневрах. Подача воды в насос осуществлялась из нижней части цистерны через сетчатый фильтр с отстойником. Заполнение емкости водой производилось от водопроводной сети или насосом из любого водоема. Для контроля уровня воды в цистерне имелись специальные смотровые окна.
Для прокачки воды машина оснащалась специальным центробежным насосом с приводом от коробки отбора мощности (КОМ). Насос монтировался на лонжероне рамы, а КОМ устанавливалась непосредственно на картере коробки скоростей автомобиля. Все узлы подачи воды были связаны между собой трубопроводами. Существовало вариантное исполнение машины с дополнительным прицепом-цистерной на 5000 литров воды.
Кроме системы подачи воды имелась дополнительная гидравлическая система, служившая для управления щеткой и плугом (при зимней эксплуатации). Для полива и мойки использовались две поворотные насадки-сопла щелевого типа, установленные на подрамнике в передней части машины. Между мостами устанавливался подрамник с поворотной щеткой цилиндрической формы для подметания дороги. Привод щетки осуществлялся цепной передачей от коробки отбора мощности.
КО-002
Выпуск предыдущей версии поливомоечной машины ЗИЛ-130 продолжался около 20 лет. Только в середине 80-х годов ее сменила модернизированная версия КО-002. Выпуск машины велся на том же заводе в Мценске. Принцип работы и конструкция основных узлов и агрегатов не изменились.
Основным отличием стало улучшение технических характеристик поливомоечной машины ЗИЛ-130: увеличение емкости основной цистерны на 200 литров и ширины зоны покрытия при мытье и поливе. Немного выросла и эксплуатационная скорость при выполнении работ. Эта машина стала последней узкоспециализированной моечной машиной. Все последующие модели коммунальных агрегатов оснащались сменным комплектом оборудования – на зимний период времени цистерна заменялась модулем для разброса песчано-соляной смеси.
Эксплуатация поливомоечных машин в зимнее время
В зимнее время на всех версиях поливомоечной машины ЗИЛ-130 вместо сопел устанавливался снегоуборочный плуг с поворотной рамой. Он оснащался гидроцилиндрами для подъема и опускания, а также пружинными амортизаторами. Щеточный узел оставался без изменений. Управление снегоуборочным оборудованием производилось с отдельного пульта из кабины водителя.
2qm.ru
Поливомоечная машина на базе ЗИЛ-130: технические характеристики, устройство, фото
Поливомоечная машина на базе легендарного автомобиля ЗИЛ-130
Проведение работ по уборке улиц является одной из наиболее важных задач, которая возлагается на коммунальные организации. С целью поддержания населенного пункта в надлежащем состоянии на протяжении всего года необходимо очищать дороги от грязи, снега, мусора. Чтобы свести к минимуму количество ручного труда при этом и повысить общую эффективность, целесообразнее всего прибегнуть к услугам поливомоечной машины.
Поливомоечная машина на базе ЗИЛ-130
Поливомоечная машина, созданная на базе ЗИЛ-130. имеет широкую область применения. Данная вариация специализированной техники используется с целью увлажнения и мойки дорог и тротуаров с разным качеством покрытия. Посредством применения такой модели осуществляется полив зеленых насаждений и даже тушение пожаров. Возможность установки дополнительного оборудования расширяет функциональный потенциал машины.
В зимнее время года производится трансформация машины в технику для уборки снега. Для этих целей производится монтаж отвала в переднюю часть транспортного средства. Данная установка позволяет сдвинуть снежные наметы с основной дороги на обочину. При этом щетка, идущая следом, обеспечивает максимально качественную очистку асфальтовой поверхности.
При необходимости поливомоечная машина может агрегатироваться специальным оборудованием, предназначенным для разбрасывания реагента. Это происходит для борьбы с гололедом.
На рынке представлено достаточное количество вариаций поливомоечных машины, однако модель, созданная на базе ЗИЛ-130, сумела добиться наибольшей популярности. Такая тенденция обусловлена конструктивной универсальностью и широким функциональным потенциалом транспортного средства.
На фоне конкурентных моделей такая машина выделяется наличием специальной системы, позволяющей удалять остатки песка из кузовной части без использования встроенного разбрасывающего диска. Кроме этого, следует обратить внимание на опцию регулировки ширины посыпки дорожного полотна.
В случае тушения пожара поливомоечная машина выполняет роль водовоза. Таким образом можно добиться более эффективного результат в борьбе с огнем. Монтаж дополнительного оборудования позволяет производить забор воды из водоемов. Дополнительно поливомоечная машины может осуществлять прочистку ливневых канализаций.
Устройство
Поливомоечная машина ЗИЛ-130 оснащается цистерной для транспортировки воды, которая имеет вид сварной конструкции овальной формы. Внутри нее установлен специальный фильтр, труба, отстойник и центральный клапан. Наличие двух волнорезов в центральной части цистерны предотвращает раскачку воды во время передвижения. Максимальная вместительность емкости держится на уровне 5000 литров. В случае необходимости этот показатель можно увеличить на 1000 литров посредством установки специального надставка.
Центральный клапан имеет обечайку цилиндрической формы, где расположены два отверстия для задержания определенного количество воды. Впоследствии эта жидкость используется для заливки водяного насоса во время забора воды из водоема. Таким образом центральный клапан обеспечивает регулировку подачи воды.
Поливомоечная машина имеет две поворотные насадки. Они состоят из специальных насадок щелевого типа и поворотного устройства. Также следует акцентировать внимание на использовании насоса, который крепится к правому лонжерона транспортного средства посредством использования кронштейна и стремянок.
Модификация поливомоечной машины 130-Б дополнительно оснащается пожарным рукавом со стволом. Данный элемент подключается к поперечной трубе. При работающем пожарном рукаве все краны и вентили для подачи воды должны быть плотно закручены. Модель 130-П имеет дополнительную цистерну, представленную в виде прицепа. Её наличие способствует увеличению объема транспортируемой воды на 5000 литров. Такая цистерна оснащена отстойником и пробковым краном.
В качестве комплектующей силовой установки используется восьмицилиндровый двигатель, способный вырабатывать 150 лошадиных сил. Такой мотор агрегатируется пятиступенчатой коробкой передач, представленной в механическом исполнении.
При учете того, что машина создана на базе ЗИЛ-130, она имеет зависимую подвеску на продольных рессорах. В передней части установлены гидравлические амортизаторы двустороннего действия, а в задней — дополнительные рессоры. Такое конструктивное решение способствует максимально комфортному преодолению наиболее проблемных отрезков дороги с низким качеством покрытия.
Наличие гидравлического усилителя рулевого механизма облегчает процесс управления. Тормозная система имеет барабанное исполнение. Дополнительная установка пневматического привода улучшает качество функционирования всего тормозного узла.
Бензобак транспортного средства расположен на левом лонжероне рамы, а на правом — установлен насос. Машина имеет закрытую систему охлаждения силовой установки, которая имеет опцию принудительной циркуляции охлаждающей жидкости. Это осуществляется посредством использования центробежного водяного насоса, который повышает производительность двигателя при эксплуатации.
Принцип работы
В процессе эксплуатации вода, которая находится в цистерне, поступает на вход центробежного насоса. Предварительно жидкость проходит через водяной фильтр и центральный клапан. Впоследствии насос направляет поступающую воду по трубопроводу к насадкам. Напорный водопровод оснащен двумя выходами к вентилю, которые расположены в боковой части. Через эти отверстия осуществляется подключение пожарных кранов.
При этом насос производит откачивание жидкости через центральный клапан и сетчатый фильтр. Вода подается к напорному водопроводу, а оттуда — к насадкам. Регулировка работы центрального клапана осуществляется благодаря гидравлическому цилиндру. При необходимости оператор может изменять угол поворота используемой насадки.
Функционирование поливомоечной машины в противопожарном режиме обязывает оператора предварительно подсоединить пожарный рукав к отводу трубопровода. Все остальные вентили и краны при этом должны быть плотно закручены. В противном случае не будет создано необходимое давление.
Отбор мощности для привода рабочих органов осуществляется посредством использования раздаточной коробки от комплектующей установки базового шасси. При этом необходимый крутящий момент передается на шестеренный насос гидравлического привода транспортного средства. Дополнительно передача также производится на привод щетки и водяной насос, обеспечивающий подачу воды. Щетка, которая используется для уборки остатков мусора, располагается в центральной части машины — между передней и задней осью колес. По отношению к ним щетка устанавливается с уклоном в 28 градусов.
Конструктивные особенности транспортного средства позволяют наполнять опустевшую цистерну различными способами. Вполне возможно обойтись подключенным шлангом и наполнить емкость из ближайшего водоема. Основную функцию по забору жидкости здесь выполняет специальный водяной насос. Также возможен вариант заполнения цистерны посредством использования гидранта. Альтернативный способ разрешения проблемы — через верхний люк на специализированной заправочной пункте.
Технические характеристики
Управлением всем процессами работы поливомоечного оборудования осуществляется из водительской кабины. Наличие многоступенчатого насоса позволяет поддерживать давление внутри цистерны на уровне 25 атмосфер. Благодаря этому возможна одновременная подача жидкости сразу нескольким потребителям. В результате этого при минимальном расходе воды многократно увеличивается качество очистки дорожного покрытия.
Поливомоечная машина на базе ЗИЛ-130 оснащается вместительной емкостью для воды, в результате чего можно легко произвести уборку большой территории без дополнительного набора жидкости. При необходимости можно прибегнуть к использованию прицепной вариации цистерны. Это позволит увеличить первоначальный объем практически вдвое.
Высокий уровень мощности машины достигается благодаря силовой установке, способной вырабатывать 150 л.с. Шестилитровый мотор может похвастаться максимальным крутящим моментом и предельной топливной экономичностью. На преодоление отрезка пути, эквивалентного ста километрам, поливомоечная машина ЗИЛ-130 потратит 32 литра топлива.
Стандартная резина высокого качества обеспечивает хорошее сцепление с дорожной поверхностью, в результате чего вероятность попадания в аварийную ситуацию сводится к минимуму. Такая машина оснащена целым комплексом систем активной и пассивной безопасности.
Технические характеристики поливомоечной машины на базе ЗИЛ-130:
http://allspectech.com
legkoe-delo.ru
Добавить комментарий
