Разогревается битум двумя форсунками испарительного типа, установленными в топке. Газы омывают нижний периметр котла, затем попадают в жаровые трубы, проходящие в котле, а из них в дымовую трубу. Из топливного бака 6 керосин к форсункам подается под давлением, создаваемым ручным насосом.

Таблица 9.4
Техническая характеристика дорожных ремонтеров

От этого же бака питается и переносная, третья форсунка, с помощью которой можно размягчать старый асфальт при ремонте выбоин. Внутри котла смонтирован блок насос—мешалка 10 с приводом от двигателя 7 через редуктор 9. Выдается битум с помощью насоса и гибкого рукава 14, имеющего на конце штангу с рукояткой и сменными соплами 3. Различные сопла дают возможность получить направленную струю при розливе битума.

Дорожные ремонтеры обеспечивают комплексную механизацию работ по текущему ремонту битумоминеральных и асфальтобетонных покрытий и осуществляют следующие технологические операции: очистку поврежденных мест от пыли и грязи с помощью воздуха; разогрев битумоминеральных и асфальтобетонных покрытий нагревательными устройствами для выравнивания или удаления материала; разрыхление и удаление некачественного материала ударными средствами; укладывание новой горячей или холодной черной смеси, ее разравнивание и уплотнение; ремонт трещин и покрытий с применением жидких вяжущих материалов. Для выполнения перечисленных операций в комплект оборудования ремонтеров входят устройства для разогрева битуминозных и асфальтобетонных покрытий, бункера и емкости для хранения материалов, компрессор, электростанция, набор различных пневмо- и электроинструментов, кабина для перевозки людей и др.

Основные технические данные дорожных ремонтеров приведены в табл. 9.4.

Типичным универсальным дорожным ремонтером является машина ДЭ-5 (рис. 9.14). Она выполнена в виде специального кузова с рабочим оборудованием, смонтированного на шасси автомобиля ГАЗ-53А. В передней части кузова предусмотрена кабина для ремонтных рабочих. В кузове машины размещены бензоэлек-трический агрегат АБ-4-Т-230М, компрессор СО-7А, бункер-термос для асфальта, бак для эмульсии, газовое оборудование, ручной и электрифицированный инструмент. Основным рабочим оборудованием являются четыре блока газовых горелок ВИГ-1 инфракрасного излучения, бункер-термос и виброкаток. Бункер-термос загружают горячей асфальтобетонной массой через верхний люк, а разгружают через нижний люк в специальный ковш — тележку.

Ручной виброкаток установлен на откидном борту кузова. Газовое оборудование включает баллоны со сжиженным пропан-бутаном, снабженные регуляторами давления и соединенные с блоками горелок.

Оборудование машины позволяет также очищать покрытие сжатым воздухом, окрашивать дорожную обстановку и различные сооружения краскораспылителем, подавать энергию к ручному механизированному инструменту. При ямочном ремонте участок покрытия разогревают горелками в течение 3—5 мин на глубину 3—4 см до температуры 120—160 °С. Затем перемешивают разогретую массу с добавкой смеси из бункера-термоса, разравнивают ее гладилкой и укатывают виброкатком.

Дорожный ремонтер 5320 смонтирован на шасси автомобиля ЗИЛ-130 и двухосного прицепа 2АПС-4.5. На шасси автомобиля установлены гидравлический кран грузоподъемностью 400 кг, электростанция ПЭС-15Л, компрессор СО-7А, битумный котел с системой подогрева и распределения вяжущего, три тележки-разогреватели, оснащенные инфракрасными горелками ВИГ-1, электровиброкаток, три электромолотка ИЭ-4204, катушки с пнев-морукавом и электрокабелем и гидросистема для демонтажа рамы ремонтера. Для перевозки рабочих на дорожном ремонтере имеется кабина.

На автоприцепе смонтирован самосвальный бункер для транспортирования черных смесей и щебня. Бункер имеет два отсека, которые заполняют через верхние люки, снабженные крышками, а разгружают через боковые, оборудованные затворами. Загрузка бункера может производиться непосредственно из асфальтосмесительной установки или грейферным ковшом, имеющимся в комплекте машины.

Дорожный ремонтер-разогреватель Т-230 предназначен в основном для ремонта асфальтобетонных покрытий. Оборудование машины смонтировано на шасси автомобиля ЗИЛ-130 в специальном кузове и состоит из бункера для асфальтобетонной смеси с термоизоляционной обшивкой, нагревательного блока, компрессора и генератора. Мощный нагревательный блок выполнен из двух секций, в каждой из которых установлены кварцевые излучатели КИ-220/1000. Конструкция блока позволяет устанавливать секции в линейку длиной 2,3 м. Подвод электроэнергии к секциям осуществляется от генератора ЕС-8С-4С с приводом от коробки отбора мощности автомобиля. Машина оснащена гидравлическим приводом управления крышками бункера асфальтобетонной смеси, дверцами кузова и системой подъема и опускания нагревательного блока.

Машина дорожного мастера 4101 представляет собой двухосный прицеп, на раме которого размещено специальное оборудование для работ небольшого объема по текущему ремонту черных покрытий облегченного типа и уходу за зелеными насаждениями. В комплект оборудования входят электростанция АБ-4Т, битумный котел, система распределения вяжущего, электровиброкаток, катушка с электрокабелем для подключения электроинструмента, переносные разогреватели, два резервуара, два бункера для хранения и перевозки щебня и черных холодных смесей, пневматическая щетка для очистки и мойки дорожных знаков, четыре газовых баллона. Электростанция предназначена для питания электродвигателей привода компрессора модели 1136, битумного насоса и водяного насоса «Кама-3», двух электромолотков С-849 и элек-тровиброкатка.

Битумный котел имеет термоизоляционную обшивку и систему разогрева вяжущего, в состав которой входят топливный бак с манометром и предохранительным клапаном, трубопроводы, запорные устройства и две горелки испарительного действия. Котел оснащен системой автоматического регулирования режима разогрева вяжущего. Система распределения вяжущего состоит из шестеренного битумного насоса и битумопровода в виде металло-рукава с электрообогревом, на конце которого имеется рукоятка с соплом.

Электровиброкаток массой 100 кг, в барабане которого установлен вибратор ИВ-19 с возмущающей силой 200 кгс, предназначен для уплотнения материалов, используемых в процессе ремонта.

Переносные разогреватели оснащены инфракрасными горелками ВИГ-1. Один резервуар предназначен для воды, другой — для известковой краски и ядохимикатов, распределение которых при покраске дорожной обстановки и при опрыскивании зеленых насаждений осуществляется через дуговые и прямолинейные распределители под давлением сжатого воздуха 4 кгс/см2.

Пневматическая щетка работает от компрессора и водяного насоса. К месту работ прицеп транспортируется трактором класса 0,9—1,4 тс.
. Асфальтораскладчики применяют для распределения асфальтобетонной массы по подготовленному основанию. Они могут быть использованы при текущем ремонте совместно с дорожными ремонтерами и асфальторазогревателями, а также при устройстве новых и .ремонте узких проездов и тротуаров шириной до 3 м. Автосамосвал выгружает асфальтобетонную массу в бункер раскладчика, который доставляет ее к месту работ и раскладывает.

Асфальтораскладчик (рис. 9.15) представляет собой сменное оборудование, навешиваемое на автопогрузчик. Для монтажа асфальтораскладчика на погрузке снимают грузоподъемник и его гадроцилиндры, а на их место устанавливают подвесную раму, внутри которой на направляющих роликах, передвигается с помощью гидроцилиндра подвижная рама с установленным на ней раскладочным устройством. В состав этого устройства входят бункер, питатель с приводом и гидроцилиндры для подъема и опускания приемного лотка.

Бункер сварной из листовой стали и усилен каркасом из швеллеров. В передней части его шарнирно. крепится,.подвижной приемный лоток.

Это устройство дает возможность прикрывать бункер и сохранять длительное время рабочую температуру асфальтобетонной смеси, что необходимо при малых объемах ремонтных работ и связанных с этим частых передвижениях асфальтораскладчика. В нижней части бункера установлен питатель, представляющий собой два одинаковых барабана с сегментным профилем ячеек, сваренных из листовой стали. Привод питателя состоит из червячного редуктора 3 с гидроприводом. Бункер вмещает 4 т асфальтобетонной массы. Подвижная рама с бункером до 300 мм с промежуточными может подниматься на высоту фиксированными положениями.

Асфальторазогреватели. В середине шестидесятых годов при ремонте асфальтобетонных дорожных покрытий наряду с огневым (пламенным) способом начали применять разогрев покрытий с помощью радиационных горелок инфракрасного излучения. Причиной полного перехода в настоящее время на использование радиационного нагрева явилась особенность инфраизлучения нагревать асфальтобетон без выгорания битума, т. е. без ухудшения свойств материала покрытия. Тепловые лучи, генерируемые специальными беспламенными горелками, поглощаются материалом. Размягченный материал легко поддается дальнейшей обработке. Отпадает необходимость в некоторых случаях убирать материал ремонтируемого участка дороги, снижается трудоемкость и энергоемкость ремонта, уменьшается потребное количество асфальтобетонной смеси, снижается количество автотранспортных средств и стоимость ремонта. Процесс нагрева покрытия протекает без дыма, гари и шума, столь обычных при огневом способе нагрева.

Следует отметить основные виды ремонта дорог с использованием асфальторазогревателей: – ремонт мелких дефектов покрытий путем нагрева поврежденного участка дороги, добавления небольшого количества свежего материала, смешивания добавленного материала со старым и уплотнения ремонтируемого участка; – заделка отдельных трещин асфальтобетонных покрытий с помощью нагрева материала дороги в зоне трещины и уплотнения материала легким катком; – снятие верхнего слоя покрытия посредством срезания предварительно нагретого верхнего слоя; материал, снятый с покрытия,
нагретого с помощью инфракрасных горелок, может быть позторно использован для устройства тротуаров, проездов и благоустройства территорий домовладений.

Таблица 9.5
Техническая характеристика самоходных асфальторазогревателей

Ремонт дорог, имеющих наплывы, волнистость, колейность и другие дефекты, вызванные недоуплотнением и нарушением режимов укладки материала, производится путем нагрева покрытия, добавления нового материала и уплотнения; в некоторых случаях нагретый-материал перед уплотнением разравнивается, а иногда на разогретое покрытие наносится пластифицирующее вещество, позволяющее несколько улучшить свойства материала, изменившиеся в результате длительного воздействия на материал климатических условий и эксплуатационной нагрузки.
По назначению все машины, имеющие радиационные нагревающие устройства, делятся на ручные разогреватели, применяемые как оборудование в дорожных ремонтерах, самоходные разогреватели, разогреватели-фрезеровщики и, разогреватели-ремонтеры.

Самоходные асфальторазогреватели монтируются на базе автомобилей или колесных тракторов. Они имеют сравнительно небольшие разогревающие блоки и применяются для текущего ремонта отдельных «карт» асфальтобетонных покрытий. Кроме ремонтера-разогревателя Т-230, описанного ранее, самоходные разогреватели оборудуются бытовыми баллонами со сжиженным газом объемом по 50 л, которые заправляются на газораздаточных станциях пропан-бутановой смесью.

Основные технические данные самоходных асфальторазогревателей приведены в табл. 9.5.

Асфальторазогреватель ДЭ-2 (рис. 9.16) смонтирован на шасси автомобиля УАЗ-452Д; он состоит из газобаллонной установки, включающей баллон со сжиженным газом и трубопроводные коммуникации, блока горелок ин4)ракраснога излучения и гидравлического механизма подъема и опускания блока горелок в рабочее и транспортное положения. Все оборудование машины расположено в цельнометаллическом кузове. Баллоны установлены на раме с поворачивающимися обоймами, которые при замене баллонов можно выдвигать за пределы кузова. После установки и закрепления баллонов подсоединяют рукава, обоймы устанавливают в прежнее положение и закрепляют.

Блок горелок собран из 36 горелок ВИГ-1 таким образом, что можно производить замену любой из них без разборки всего блока. Подвод газа к горелкам секционный, что позволяет обогревать по мере надобности полосу шириной 257, 770, 1285 и 1542 мм. При работе около бордюрных камней раму с блоком горелок можно смещать вручную от оси машины в любую сторону на 500 мм. Регулирование высоты расположения блока над поверхностью покрытия обеспечивается винтом, установленным в балке задней части рамы.

В трансмиссию автомобиля введен ходоуменьшитель.

Производительность асфальторазогревателя при глубине разогрева 40—50 мм составляет 18—20 м2/ч.

Асфальторазогреватель РА-10 установлен на шасси автомобиля УАЗ-450Д и оборудован двумя блоками инфракрасного излучения, один из которых, предназначенный для разогрева поврежденных участков дороги площадью до 1,5 м2, расположен сзади, а другой, для разогрева кромок покрытий, — с левой стороны машины. Блоки собирают из газовых горелок ГИИБЛ и с помощью гидроцилиндров устанавливают в рабочее положение или поднимают-в транспортное положение. Машина также оборудована ходо-уменьшителем. Асфальторазогреватель РА-20 в отличие от разо-гревателя РА-10 имеет газобаллонную установку из 12 баллонов и два контейнера для транспортирования асфальтобетонной смеси.

Разогреватель 4109 навешивается на колесный трактор МТЗ-50/52. Блок горелок установлен спереди машины на раме, которую можно поднимать в транспортное положение с помощью гидроцилиндра и цепной передачи. Пять баллонов со сжиженным газом установлены сзади трактора в специальном металлическом шкафу, который закрывается дверцей с сеткой. При необходимости нагревающий блок можно перемещать на катках вручную вправо или влево на 200 мм. Разогреватель снабжен системой автоматического регулирования процесса разогрева покрытия, которая при температуре поверхности покрытия 170—250° С изменяет расход (давление) газа. В результате температура излучающей поверхности снижается с 900° С до уровня, при котором обеспечивается постоянство температуры поверхности нагреваемого дорожного покрытия.

Разогреватели – фрезеровщики. Наиболее распространенным способом среднего и особенно капитального ремонта асфальтобетонных дорог являлось до последнего времени утолщение покрытия новым слоем асфальтобетона. Однако большим недостатком этого способа, кроме его высокой стоимости, является то, что через некоторое время на вновь уложенном слое асфальтобетона появляются старые изъяны: трещины, вмятины, колеи, наплывы и др.

Новый способ ремонта заключается в снятии изношенной части разогретого асфальта с помощью фрезы. Для этих целей созданы машины разогреватели-фрезеровщики, которые производят ремонт больших участков асфальтобетонных дорог горячим фрезерованием. Все оборудование разогрева-телей-фрезеровщиков (рис. 9.17) расположено на специальном самоходном колесном шасси. Кроме размещенного в передней части нагревательного оборудования, машины оснащены рабочим органом — фрезерным барабаном для срезания изношенного материала покрытия. Планировщик также снабжен устройством для собирания и погрузки удаляемого материала в автотранспорт.

Нагревательное оборудование состоит из предварительных излучателей теплопроизводительностью 900 тыс. к кал и блока, состоящего из 150 основных нагревательных излучателей тепло-производительностью 1,5 млн. ккал.

Из резервуара сжиженный газ поступает в испаритель, где жидкое топливо преобразуется в газ, и через регулятор подается к керамическим инфракрасным излучателям. Подача воздуха, необходимого для горения и охлаждения блоков излучателей, осуществляется вентилятором. Фрезерный барабан представляет собой шшиндр шириной 3,75 м, к которому привинчены 314 сменных стальных держателя с закрепленными на них твердосплавными пластинками-кожами. Барабан вращается в направлении, противоположном его движению. Регулирование глубины фрезерования, подъем и опускание нагревательных устройств и привод хода осуществляются гидравликой. Мощность силовой установки 200 л. с., масса машины 30 т, длина в рабочем состоянии с загрузочным конвейером .24 м, скорость движения от 0,1 м/мин до 6 км/ч. Ширина обрабатываемой полосы 3,5 м.

Разогреватели-ремонтеры используются исключительно для капитального ремонта асфальтобетонных покрытий. Они смонтированы на. тяжелых самоходных шасси, перемещающихся с небольшими рабочими скоростями, которые позволяют получить необходимый разогрев материала покрытий на заданную глубину. На шасси, кроме оборудования, которым снабжены разогрева-тели-фрезеровщики, размещены узлы асфальтоукладчика: бункер для свежей смеси, пластинчатый питатель, распределительный шнек, вибробрус или виброплита..Асфальтобетон, который добавляется в процессе ремонта, распределяется на уже нагретой и взрыхленной поверхности покрытия. Нагревательное устройство машины обеспечивает разогрев покрытия на глубину до 25 мм при рабочей скорости до 220 м/ч, при этом машина может укладывать и предварительно уплотнять новый слой асфальтобетона толщиной 20—30 мм. Ширина обрабатываемой полосы от 2 до 3,5 м, т. е. машина может ремонтировать одну полосу движения, не мешая движению транспорта по другой.

Ремонтеры цементобетонных покрытий. Наиболее прогрессивный способ ремонта цементобетонных покрытий на дорогах и аэродромах осуществляется с использованием эпоксидных смол, которые входят в состав специально подбираемых смесей с соответствующим сроком их твердения, совпадающим со сроками схватывания бетона. Эпоксидными смолами восстанавливают износ поверхности, ремонтируют выкрошенные кромки, а также трещины и выбоины.

Создан экспериментальный образец ремонтера цементобетонных покрытий Д-696, состоящий из трех самостоятельных агрегатов: полустационарной установки для приготовления жесткого песчаного бетона, передвижной клеесмесительной установки, имеющей приспособление для нанесения на подготовленное бетонное покрытие коллоидного клея, и самоходного бетоноукладчика.

Для ремонта температурных швов в цементобетонных покрытиях и для ликвидации трещин в асфальтобетонных покрытиях освоена машина ДЭ-10, осуществляющая очистку температурных швов и разделку трещин, а также обрезку кромок асфальтобетона при текущем ремонте. Машина представляет собой трехколесную тележку, передвигаемую вручную, на которой смонтированы рабочий орган, бак для горючего и контрольные приборы. Рабочим органом машины является газоструйный термоинструмент с горелкой реактивного типа. В качестве топлива используется бензин, подаваемый под давлением в камеру сгорания. Сжатый воздух, необходимый для работы машины, подается от передвижного компрессора.

Машина подобного типа в СССР разработана впервые и имеет значительные преимущества перед пневмо- или электромолотками, которые применяются в настоящее время для ремонта трещин, обрубки кромок и вырубки асфальтобетона. Скорость резания асфальтобетона машиной в 3—4 раза выше, чем при работе с отбойными молотками. После обработки трещин и обрубки кромок ремонтируемых карт газовой струей их края не требуют промазки жидким битумом, так как благодаря выделяемому теплу на кромках образуется необходимая пленка битума.

Машины для приготовления и распределения шлама. В некоторых случаях при среднем и капитальном ремонте черных и асфальтобетонных покрытий устраивается коврик износа, т. е. производится поверхностная обработка, которая обычно осуществляется автогудронаторами и распределителями каменной мелочи. В настоящее время также осваивается специальный самоходный распределитель мелкого черного щебня ДС-77 для получения шероховатой поверхности методом втапливания.

Одним из новых способов капитального ремонта поверхности асфальтобетонных покрытий является применение литых эмуль-сионно-минеральных смесей ЛЭМС (битумных шламов), составленных из битумной эмульсии (анионо- и катионоактивной), минеральных материалов (песка), наполнителя (минерального порошка), воды и замедлителя твердения. Литую минерально-эмульсионную смесь приготовляют в передвижной установке и распределяют на очищенное от грязи и пыли подгрунтованное и смоченное водой покрытие на толщину 3—15 мм. Проникая в трещины и неровности покрытия, ЛЭМС вступает в химическое взаимодействие с содержащимся в нем битумом, устраняет появившуюся в нем хрупкость и восстанавливает утраченную эластичность покрытия, одновременно затвердевая и выравнивания профиль.

На рис. 9.18 приведена принципиальная технологическая схема такой машины, смонтированной на автомобильном трехосном шасси грузоподъемностью 15 т. Установка состоит из нескольких емкостей 1— 5, объединенных в один узел, ленточного транспортера 6 для подачи песка, мешалки, работающей в принудительном режиме, и распределительного устройства для нанесения шлама на покрытие с шириной от 2,3 до 3,8 м. Установка имеет автономный двигатель для привода водяного и гидравлических насосов. Ленточный транспортер, мешалка и эмульсионный насос имеют бесступенчатый регулируемый гидропривод. Установка имеет автоматизированные дозировочные и пусковые устройства, регламентирующие качественное приготовление смеси и непрерывное ее нанесение на покрытие.

Машины для уширения покрытий. При реконструкции и капитальном ремонте автомобильных дорог одним из весьма трудоемких процессов является расширение их проезжей части, которое обычно производят с одной или двух сторон покрытия полосами шириной 1—2 м. В некоторых случаях вместо уширения покрытия на полную его толщину с обеих сторон производят частичное укрепление «отмостку» обочин различными материалами. Для отрывки боковых корыт под уширение применяют обычно автогрейдер со специальными ножами. Для укладки в корыто каменных материалов, черного щебня, асфальто- или цементобетона освоена машина для уширения ДС-76. В качестве ее базы использован колесный трактор Т-40А. Машина имеет приемный бункер для разгрузки самосвалов ЗИЛ и МАЗ с поперечным скребковым питателем, расположенным под бункером и подающим материал в распределитель. Выпускное отверстие бункера снабжено дозирующей заслонкой. Распределитель имеет скользящие формы и устройства для разравнивания и уплотнения материала. Ширина укладываемой полосы 500 и 750 мм, толщина 220 мм.

Образец аналогичной машины Т-226 выполнен на специальном гусеничном шасси и оборудован автоматической следящей системой «Профиль II». Машина укладывает полосы шириной 500, 750 и 1000 мм ниже и выше опорной поверхности гусениц на 220 мм. Производительность достигает 650 м в смену.

В ряде европейских стран и США для повышения безопасности движения, а также предохранения кромок покрытия дорог от разрушения, а в районах с сильными ливнями — для предохранения от размыва обочин, устраивают (обычно при реконструкции дорог) бетонные бордюры. Для этих целей выпускаются бордюро-укладчики в виде малогабаритных самоходных машин, которые за один проход устраивают цементобетонные бордюры различных форм по принципу ленточного прессования. Такой бордюроуклад-чик обеспечивает производительность от 100 до 200 м/ч.

Машины для удаления изношенных покрытий. Для снятия (ломки) негодных асфальто- и цементобетонных покрытий во всех странах широко используют однозубые рыхлители на мощных тракторах классов 10, 15 и 25 тс. Конструктивно сложные и малопроизводительные асфальтоломы и бетоноломы ударно-раскалывающего действия, ранее применявшиеся для удаления асфальта и цементобетона, в настоящее время почти не выпускают. Для удаления старых покрытий может быть рекомендован рыхлитель Д-652АС на тракторе ДЭТ-250М с установкой одного зуба.

За последнее время с успехом начали использовать для удаления старых асфальтобетонных покрытий землеройно-планировочную машину ДП-31ХЛ, которая в основном предназначена для послойной разработки мерзлых и твердых слежавшихся грунтов (см. §2.5). За рубежом выпускаются специализированные фрезерные машины холодного фрезерования для удаления старого асфальтобетона с одновременным измельчением его для дальнейшей переработки.

Читать далее: Элементы теории механизмов и машин

Категория: – Дорожные машины 2

Главная → Справочник → Статьи → Форум

stroy-technics.ru

Цена аренды дорожный фрезы wirgen для снятия асфальта, удаление (фрезерование) дорожных покрытий

Появление в начале 1970-х годов первых дорожных фрез стало революцией в сфере ремонта и восстановлении дорожных покрытий. Эти высокопроизводительные машины предназначены для снятия старых асфальтобетонных покрытий дорог и подготовке высококачественной поверхности для укладки выравнивающего слоя и покрытий из горячего асфальтобетона.

Получаемая в результате фрезерования шероховатая поверхность имеет площадь в два раза большую, чем гладкая, и обеспечивает лучшее сцепление с укладываемым слоем.

Рисунок “Ёлочка”                                                                                                     После прохода щетки

Дополнительным преимуществом дорожных фрез является то, что при фрезеровании старый асфальтобетон превращается в сыпучий строительный материал – гранулят, состоящий из кусков определённого размера, который можно применять повторно. Как раз 1980-е годы набирала популярность вторичное использование материалов и, полезное использование асфальтового гранулята оказалась как нельзя кстати. Министерства транспорта и автомобильных дорог многих стран сразу обратили внимание на дорожные фрезы, и в скором времени появились модификации машин, которые были способны снимать слой старого дорожного покрытия, смешивать полученный материал с органическими и неорганическими вяжущими и укладывать подготовленную смесь на фрезерованную поверхность завершая, таким образом, процесс восстановления дорожного полотна (технология холодной регенерации).

Дорожное полотно должно иметь поперечный уклон для надёжного отвода воды, одинаковую толщину по всей ширине дороги. Чтобы эти условия обеспечивались, профиль подготовленной для укладки асфальтобетона базовой поверхности должен быть очень точно выдержан, поэтому далее производители фрез стали работать над увеличением точности процесса фрезерования. Разрабатывались системы контроля поперечного и продольного уклона фрезеруемой поверхности, глубины и скорости фрезерования. К настоящему времени большинство этих систем автоматизировано.

Остановимся поподробнее на дорожных фрезах немецкой компании Wirtgen.

В их конструкции используется ряд новых технических разработок повышающих точность выполнения работ и производительность.

Машины имеют систему самоконтроля и диагностики. Глубина фрезерования контролируется автоматически.

  Информационно-диагностическая система Wirtgen WIDIS 32

СИСТЕМА MULTIPLEX

При использовании этой системы на левой или правой стороне машины устанавливаются от 3 до 7 датчиков для слежения за поверхностью. Встроенный сумматор из нескольких данных измерений формирует среднее, позволяющее компенсировать неровности в продольном плане. Это равносильно длинной буксируемой лыже, но намного гибче и менее сложно при эксплуатации. Слежение за поверхностью в трёх-семи различных точках и усреднение результатов измерения высоты в этих местах позволяет получать ровную поверхность (в продольном плане).

В результате разработок компании Wirtgen разработала собственную систему нивелирования LEVEL PRO, которая пришла на смену системе фирмы «MOBA».

                                Передний датчик MULTIPLEX в работе                                                 Система нивелирования последнего поколения

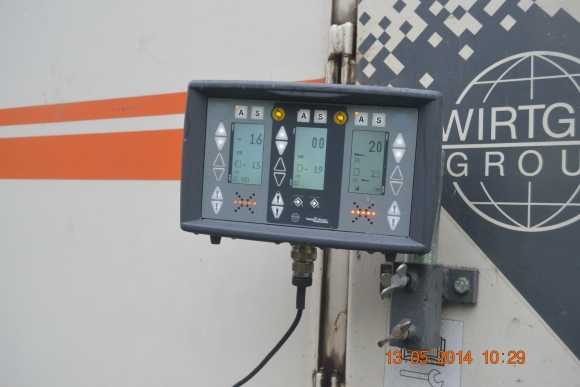

LEVEL PRO в работе.

Она состоит из одного пульта, микроконтроллера и датчиков. На эргономичном пульте управления находятся удобные для пользования функциональные кнопки и индикаторы заданных и фактических значений глубины фрезерования и поперечного уклона. С одного пульта производится управление системой нивелирования всей машины. Пульт управления закрепляется или на приборной панели, или на боковой стороне машины.

Усовершенствованные алгоритмы регулирования гарантируют наилучший результат.

Все дорожные фрезы оборудованы встроенными емкостями (1600 л – 3500 л) для воды и системой орошения фрезерного барабана. При фрезеровании через распылители на фрезерный барабан подаётся вода, которая охлаждает резцы в процессе работы, что значительно увеличивает срок их службы, а так же производит обеспыливание участка производства работ. Средний расход воды при глубине фрезерования 5 см и площади 1000 кв.м. составляет примерно 1500 л.

Фрезерный барабан Wirtgen W2000. Сверху через распылители на фрезерный барабан подаётся вода, которая охлаждает резцы в процессе работы что значительно увеличивает срок их службы.

При производстве работ по фрезерованию необходимы самосвалы для вывоза асфальтной крошки из под фрезы на склад хранения. Количество самосвалов рассчитывается из времени на загрузку одного самосвала и времени самосвала в пути для выгрузки крошки. Время загрузки одного самосвала грузоподъёмностью 20-25 т составляет 4-6 минут. Стандартно для производства работ по фрезерованию необходимо 4-6 самосвалов грузоподъёмностью 20-25 т.

Производительность работ в городской черте и на магистральных участках разная. Средняя производительность за рабочую смену (10 часов) в городской черте должна составлять 4000-6000 кв.м., а на магистральных участках 6000-9000 кв.м. Наилучший результат по объёму фрезерования в нашей компании достигнут на федеральной трассе Уфа-Оренбург в мае 2013 года. Дорожная фреза Wirtgen 1900 (машинист фрезы Беспалов Сергей Николаевич) за 12-часовую рабочую смену отфрезеровала 16000 кв.м. с глубиной фрезерования до 5 см.

В распоряжении нашей компании имеются дорожные фрезы немецкой компании Wirtgen с шириной фрезерования 2 метра (Wirtgen 1900 и Wirtgen 2000). На дорожных фрезах работают опытные машинисты. Предлагаем сотрудничество по выполнению работ по фрезерованию дорожного полотна средним и крупным дорожно-строительным предприятиям, также, есть возможность взять дорожные фрезы в аренду. Готовы работать по всей территории России до Урала.

7825969.ru

Фрезерование асфальтобетонного покрытия | Тех24

11.06.2014

Фрезерование асфальтобетонного покрытия в Западной Европе уже давно является основным методом, который применяется при проведении ремонтных работ на автодорогах. С помощью технологии фрезерования происходит снятие старых слоев асфальта и тестируется основание, что позволяет обработанный фрезой участок дороги асфальтировать вновь без специальной подготовки. Еще одной областью применения фрез является телекоммуникационная область, где с помощью фрезерных установок производится вырезание требуемых участков без масштабного разрушения.

Фрезеровка асфальта используется там, где необходимо произвести устранение поверхностного разрушения асфальтобетона, образовавшееся в силу использования некачественных материалов, недостаточного уплотнения, некачественное применение асфальтобетонной смеси, возможная передозировка битума. Фреза по асфальту в этом случае поможет произвести быстрый и качественный ремонт автополотна, что значительно сокращает издержки.

Услуги по фрезерованию асфальтобетонного покрытия

Метод холодного фрезерования позволяет сократить срок ремонтных работ, по сравнению с обычным способом почти в два раза. Фрезерование может осуществляться на заданную ширину и глубину. Для этого были созданы различные типы установок, осуществляющих фрезерование поверхности, предназначенные для работы на различных участках дрог, учитывающих как городские условия прокладки дорожного полотна, так и широкие автомагистрали.

Приспособления для фрезерования в своей основе содержат главный механизм – фрезерный барабан. Различают несколько видов таких барабанов, которые применяются в зависимости от требуемой глубины снятия дорожного покрытия. Так, для исправления неровностей и неглубоких впадин применяется чистовой фрезерный барабан. Если же надо снять полностью дорожное покрытие, то на фрезерную машину, устанавливается барабан ECO. Для получения промежуточных результатов, когда приходится снимать от одного до нескольких слоев, используется стандартный, так называемый базовый барабан.

Цена услуг фрезеровку асфальта практически одинакова для различных видов холодных фрез. Основным критерием для расчета стоимости, как правило, выступает метр квадратный. Однако, в зависимости от типа дороги и ее состояния, возможно, потребуется полное снятие покрытия. В свою очередь это потребует привлечение машин большей производительности. Такие установки способны за час своей работы удалить более 1000 тонн асфальтобетонной смеси.

Услуги, которые могут быть оказаны при фрезеровании асфальтобетона – это наиболее экономичный способ выполнения автодорожных ремонтных с привлечением дорогостоящей, но высокоэффективной специализированной техники. Так, фреза Wirtgen, способна быстро и эффективно снять требуемое количество асфальтных полос, с определенной шириной и глубиной, с достаточной мощностью удаления покрытия. Силовые установки компании признаны самыми лучшими в мире по фрезерованию дороги, и на сегодняшний день предприятие выступает мировым лидером в данной области.

Снятие асфальтового покрытия

Техника для снятия асфальта предполагают использование набора из различного числа фрез, которые отличаются по ширине фрезерного барабана, глубине фрезерования, мощностью двигателя и другими параметрами, которые могут определять дополнительные удобства при ее эксплуатации. Перед началом фрезерования, используют так называемое выравнивающее фрезерование. Направление движения фрезерного барабана устанавливают в зависимости от требуемой глубины фрезерования и структуры асфальтобетонного слоя.

Машина для снятия асфальта при выравнивающем фрезеровании должна обеспечивать направление фрезерного барабана по типу «сверху-вниз». В этом случае происходит удаление части старого полотна. Если же, согласно требуемым расчетам, необходимо провести снятие полотна, ниже границы асфальтобетонного слоя, то вращение фрезерного барабана должно быть обеспечено «снизу-вверх». При этом, чем выше скорость вращения фрезерного барабана, тем мельче происходит снятие асфальтового покрытия. В тоже время, более прочное покрытие снижает скорость вращения.

Оборудование для снятия асфальта вы можете взять на условиях аренды в нашей компании. Мы уже много лет специализируемся на оказании дорожно-строительных по запросу клиента. У нас работают высококвалифицированные кадры, которые тщательнейшим образом следят за состоянием техники, что позволяет нам предоставить по вашему запросу любое необходимое дорожное оборудование всегда в исправном состоянии. Помните, дорожная фреза в аренду значительно сэкономит ваши расходы и сократит время дорожных работ.

Теги: Фрезерование асфальтобетонного покрытия, Снятие асфальтового покрытия

Возврат к списку

teh24.ru

Техника и оборудование для укладки асфальта

Асфальт – наиболее распространенный вид твердого дорожного покрытия. Его изготавливают из смеси битумов с добавлением различных минеральных материалов (щебня, гравия, песка и прочее). Перед укладкой асфальт разогревают, что делает его пластичным. После утрамбовки и застывания асфальтобетон приобретает необходимую твердость и износостойкость. Но получение такого полотна возможно только при использовании качественной техники.

Как производится доставка материала

Чтобы произвести ремонт или благоустройство дорожного полотна, состав необходимо доставить на место. Для доставки асфальта используют грузовые автомобили – самосвалы. Если состав предназначен для ремонта дорожных полотен в черте города, используют самосвалы малой и средней грузоподъемности, не превышающей 10 тонн.

Такие же самосвалы используются и при укладке однослойного асфальта. Его особенностью является низкая прочность. Поэтому сфера его применения ограничивается детскими площадками, парковками, пешеходными дорожками.

На таких площадках асфальтобетонный состав разравнивается и укатывается вручную. На больших площадях для разравнивания асфальтобетонной смеси применяются асфальтоукладчики. Поэтому тоннаж грузовых автомобилей напрямую зависит от вместительности их бункера.

Как производятся механизированные работы

Механизированное обустройство покрытия дорог производится с помощью специальной техники.

Грунторезы. С помощью этой техники производится подготовка к ремонту или обустройству нового асфальтового покрытия. Грунторезы могут передвигаться на гусеницах или колесах. Они снабжены фрезой, работающей от двигателя автомобиля. С ее помощью удается разрезать как однослойное, так и многослойное покрытие. Эти авто также используются и при ремонте дорог.

Грейдеры. Такие машины незаменимы для выравнивания основания, на котором в дальнейшем будет распределяться асфальтобетонный состав. Размеры грейдеров позволяют производить точное выравнивание грунта, поэтому они незаменимы при ремонте и благоустройстве дорог.

Экскаваторы и бульдозеры. Экскаваторы незаменимы при подготовке основания будущего покрытия. Бульдозеры незаменимы при удалении старого покрытия. С помощью бульдозеров осуществляется выравнивание щебня и очистка полотна от грязи.

Функции асфальтоукладчиков

Когда самосвалы доставят асфальтобетонную смесь, нагретую до 130-150°С, ее перегружают в бункер асфальтоукладчика – самоходную машину, которая распределяет состав.

В процессе благоустройства дорожного покрытия применяются два вида асфальтоукладчиков:

• гусеничные;
• колесные.

Схема работы асфальтоукладчика

Применение асфальтоукладчиков гусеничного типа обладает следующими преимуществами:

• они оказывают меньшее давление на дорогу;
• такие машины более маневренные.

Но учитывая малую скорость передвижения, не превышающую 3-х км/ч, на место произведения работ их доставляют на автоплатформе. Асфальтоукладчики колесного типа небольшие расстояния способны преодолевать самостоятельно.

Функции катков

Существует несколько типов катков:

• легкие;
• средние;
• тяжелые.

Для ремонта дорог и укладки однослойного асфальта применяются легкие катки весом 1-2 тонны. Имея небольшие размеры и малый угол разворота, такие машины способны работать в ограниченном пространстве.

Средние и тяжелые катки применяются для обустройства многослойного асфальтового покрытия.

Уплотнения асфальтобетонного покрытия производится при помощи катков

Какое оборудование используется для ручных работ

Укладка асфальта не всегда может производиться с помощью механизированных машин.

Ручная укладка асфальтобетона подразумевает использование следующих инструментов:

• лопат для распределения асфальтобетонной смеси;
• гладилки для разравнивания асфальтобетона, заполнения впадин, сглаживания неровностей;
• виброплит для утрамбовки смеси;
• ручного катка для ее уплотнения.

Ручная укладка дорожного покрытия специальным оборудованием

Ручная укладка позволяет произвести ямочный ремонт дорог, уложить асфальтобетон вдоль бордюров и в других местах, недоступных для механизированных машин.

Для доставки асфальта также используются самосвалы. Но так как на подготовку основания затрачивается гораздо больше времени, его температура значительно снижается. Если работы производятся вручную, качество дорожного полотна также ухудшается за счет использования легких катков, вес которых составляет от 100 до 700 кг. За счет малого веса они не способны обеспечить качественную утрамбовку.

Вспомогательное оборудование

Ручная укладка асфальтобетонной смеси требует применения вспомогательного оборудования.

Отбойные молотки. Это оборудование применяется для подготовки к ремонтным работам по организации основания. С их помощью отбивают куски поврежденного асфальтобетона.

Воздуходувы. Данные приспособления позволяют очистить поверхность основания от пыли и грязи, улучшая адгезию асфальтобетона с поверхностью полотна.

Оборудование для разогрева битума. Данные установки требуются для разогрева битума, который укладывается на щебенчатое или бетонное основание для улучшения адгезии.

Вручную чаще всего производят ремонтные работы по устранению небольших повреждений. Ремонт больших участков требует применения качественной техники.

Видео: Технология укладки асфальта «Экохитер»

promzn.ru

Демонтажные работы при асфальтировании

Любой ремонт начинается с тщательной подготовки, и дорожный ремонт не является исключением. Учитывая объем работ и их стоимость, от того, насколько тщательно и качественно подготовлено основание, зависит прочность и долговечность дорожного полотна.

Асфальтирование дорог во время ремонта может начинаться только после полного или частичного демонтажа старого асфальтового покрытия. И это только на первый взгляд кажется, что нет ничего проще, чем снять старый асфальт. Этот процесс должен проводиться по строго обозначенной технологии, которая зависит от того, какими будут дальнейшие работы по укладке дорожного покрытия.

Виды демонтажа дорожного покрытия

Снятие старого асфальта может производиться:

• на всю толщину;
• частично;
• послойно.

Метод снятия асфальта зависит от последующей технологии асфальтирования дорог. Если проводится капитальный ремонт старого дорожного покрытия с большой степенью износа, и на его место планируется укладка новой асфальтобетонной смеси, то необходимо провести полное снятие старого асфальта вместе с дорожной подушкой.

При локальных ремонтах достаточно снять асфальт в конкретном месте и на определенную толщину.

Техника для снятия асфальта на всю толщину

На первом этапе снимается сам асфальт, для этого он разрыхляется гидромолотами или бульдозерами, оборудованными разрыхлителями. Разлом асфальта происходит на большие плиты, которые грузятся на автомобили и вывозятся в места утилизации. Для дальнейшего успешного асфальтирования дорог нужно сменить и слои щебня, которые снимаются при помощи автогрейдера.

Если при строительстве использовались укрепительные сооружения из цемента, то их также разрушают при помощи бетоноломов.

Частичное снятие покрытия для проведения асфальтирования дорог

При локальном ремонте дороги бывает достаточно снять только верхний слой асфальта, который покрылся трещинами или подвергся другому виду деформации.

Для этого оптимально использовать фрезу, которая снимает четко заданный слой покрытия. Преимуществом фрезы является ее способность к вторичной переработке асфальтовой крошки для дальнейшей ее укладки.

Компания «БиК» проводит асфальтирование дорог с предварительным демонтажом покрытия и вывозом мусора с ремонтируемой территории.
