ООО “Гидродинамика” – Манометры, микрошланги для подключения манометров,точки контроля давления, фитинги для гидросистем.Контрольно-измерительная аппаратура для гидравлических систем.

Для решения проблем мониторинга и контроля давления в гидравлических системах применяют, как правило, следующие комплектующие:

• Манометры для гидравлических систем радиального, фланцевого и осевого крепления
• Точки измерения давления в гидросистемах
• Микрошланги высокого давления с фитингами
• Краны для защиты манометров от гидроударов (анти-шок вентиль)
• Расходомеры – индикаторы для одновременного измерения рабочего давления, количества потока и температуры рабочей жидкости

Спецпредложение!

Наборы для профессиональной диагностики гидросистем: BDTK60, BDTK60, BDTK25

У нас вы сможете приобрести:

Манометры для гидравлики

 Манометр 0-0040 1/4″ DIN16288 осевой подвод
 Манометр 0-0100 1/4″ DIN16288
 Манометр 0-0100 1/4″ DIN16288 осевой подвод
 Манометр 0-0160 1/4″ DIN16288
 Манометр 0-0250 1/4″ DIN16288
 Манометр 0-0250 1/4″ DIN16288 осевой подвод
 Манометр 0-0400 1/4″ DIN16288
 Манометр 0-0400 1/4″ DIN16288 осевой подвод
 Манометр 0-0600 1/4″ DIN16288

• Резьба присоединения штуцера: D=63 мм – 1/4” BSP, D=100 мм – 1/2” BSP
• Диаметр манометра: 63мм или 100 мм.
• Рабочее давление: от 0 до 1000 Бар
• Внутренняя среда для шкалы: глицерин

Тип присоединения: фланцевый, осевый, радиальный.

(см. каталог)

Микрошланги для присоединения манометров к точкам контроля при проведение испытаний гидравлического оборудования

Конструкция шланга: Оболочка и внутреннее покрытие шланга изготовлены из полиамида РА и армирован синтетическим волокном.
Рабочая температура микрошлангов от -40ºС до +100ºС.

Для подключения микрошлангов к гидросистемам в основном используются фитинги с резьбой М16х2 и М16х1,5, прямые или с углом изгиба 45º или 90º. Возможна опрессовка другими типами арматуры по запросу.

(см. каталог)

Точки контроля давления для систем централизованной смазки, контроля давления в гидравлических системах, а также для пневматических систем

Материал изготовления: карбоновая сталь с гальваническим покрытием
Уплотнения: NBR , VITON (по запросу),FKM. Для рабочих температур -20 до +230 ºС
Рабочие жидкости: гидравлические и минеральные масла

По типу конструкции присоединения измерительные точки бывают следующих типов (см. каталог):

• SMK 20
• SMD 20
• SMA 20

Продукция, которую мы предлагаем, может устанавливаться на спецтехники сельскохозяйственной, строительной, лесозаготовительной и других отраслей. Ее можно использовать для тестирования как воздушных, так и гидравлических систем, при заборе масла на анализ и для прочих нужд без отключения общей работы системы. Такой подход помогает сэкономит время и гарантирует качественную бесперебойную работу техники. Использование контрольно- измерительной аппаратуры – это гарантия качественной и бесперебойной работы вашей техники в любых условиях.

gidrodinamica.ru

Манометры и приборы измерения давления

Изготовление и ремонт РВД в Москве

Без выходных с 8:00 до 21:00

  • Расширенный ассортимент комплектующих и гидрокомпонентов
  • Действительно низкие цены
  • Производство Италия

<< Вернуться в каталог



Манометры и адаптеры

Основная классификация манометров ведется по критерию принципа измерения давления. Применение какого-либо конкретного из видов манометров обуславливается особенностями технологического процесса, сферой использования, а также возможностью применения в тех или иных условиях.

Подробнее >>

Микрошланги

Измерительный рукав предназначен для присоединения манометра к контрольной точке при проведении испытания гидравлического оборудования, тоесть во время работы гидросистемы, оператор при желании может измерить давление, подключив манометр к контрольной точке с помощью измерительного рукава. Конструкция шланга: Оболочка и сердцевина шланга изготовлено из полиамида РА и армирован синтетическим волокном.

Подробнее >> Скачать каталог в PDF >>

Фитинги для манометров и микрошлангов

Фитингом или наконечником для РВД называется сборочная единица в паре состоящей из ниппеля с гайкой или штуцера. Название пришло из английского языка, где имеет значения подгонка или сборка. С помощью фитинга гидравлический рукав соединяется с остальными частями системы подачи гидравлических жидкостей или систем управления: с мотором, насосом, цилиндром, распределителем или трубопроводами.

Подробнее >>

Контрольные точки (Точки контроля давления)

Контрольно-измерительная тест муфта используется для контроля и регулирования давления, в потоковой системе, в месте, где изменение давления требует обслуживание и проверку. Гидравлическая разъемная тест-муфта имеет очень маленький условный проход. Обратный клапан открывается при соединении системы с тестирующим прибором. Резьбовое соединение позволяет присоединять контрольную точку в работающей системе и под давлением. Предохранительный колпачок с внутренней резьбой защищает муфту от загрязнения и повреждения.

Подробнее >>

Наборы для измерения давления

Комплекты для измерения давления предназначены для экспресс-контроля давления во всех магистралях гидравлических систем мобильных машин и промышленных установок. В каждой мастерской или автосервисе есть хотя бы один тестер давления, который используется как специальный инструмент для диагностики и контроля параметров различных систем.

Подробнее >>



Широкий модельный ряд в наличии на складе.

Звоните и приезжайте!



 Скачать каталог в PDF >>



<< Вернуться в каталог

www.gidravlikgroup.ru

Давление масла-непонятка… – Масляная система, гидравлика

Начитавшись тем про редукционники,давление и прочая-прочая-прочая, решил и у себя устроить профилактику! тем более,что периодически на табло периодически выскакивала ошибка  75 -” несоответствие  давления  и оборотов двигателя” !

Ну с редукционниками проблем не возникло-извлечены,промыты,продуты-криминала не обнаружил!

Гораздо интереснее дальше:

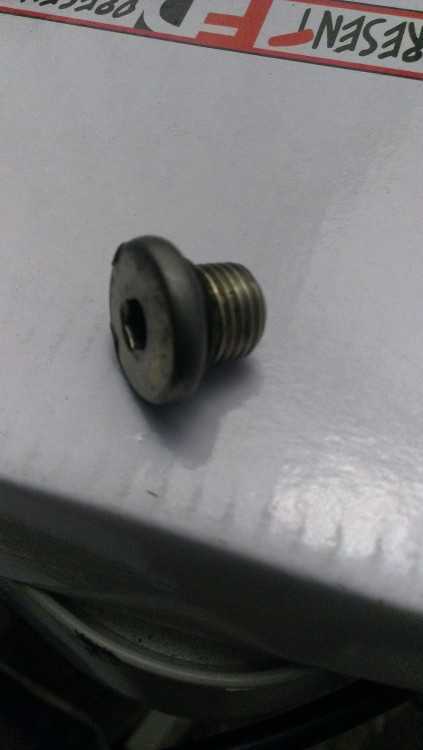

вот рядом с крутилкой заглушка под шестигранник –

вывернул я её и ввернул манометр( плохонький -но какой был- от кислородного редуктора,на 250 МПа). Думаю-плюс/минус два лаптЯ,но примерно будет понятно…

получилось так (вид сверху) :

И тут самое забавное началось- манометр  при работе крана в крайних точках  любого цилиндра показывал давление не более 2 МПа…

цена деления 1 МПа.  Я в недоумении-так же не может быть! При нормальном раскладе показывало бы 17 МПа- а тут 2…Хрена се лапоть!

 На оборот закрутил винт главного клапана- двигатель начал ощутимо садиться. Вернул назад. потом еще на оборот вывернул.Двигатель садиться перестал,но на стрелке манометра это НИКАК не отразилось.  А давление в баллоне ДО ТОГО показывал исправно…

В связи с этим возникли несколько вопросов :

1. а туда ли я  ввернул манометр?

2.можно ли использовать воздушный манометр при замерах?

3.Может,просто именно этот манометр дерьмо?

4. и если нельзя использовать такой манометр,то какой из общедоступных  взять? или какой то специальный нужен?Типа с глицерином,или ещё с каким подвыподвертом…





kmuclub.ru

Манометры гидравлические виброустойчевые глицеринозаполненные | manometrok.ru

Манометр.В современном мире на многих промышленных предприятиях, в научных лабораториях, да и в повседневной жизни возникает необходимость в измерении и тщательном контроле уровня давления.

Если Вы работник производственной или научной сферы, тогда Вы понимаете, как важно, чтобы давления соответствовало техническим требованиям, ведь это как минимум позволяет избежать аварийных ситуаций на предприятии, не говоря уже о точности результатов исследований. А как часто в повседневной жизни мы сталкиваемся с необходимостью определить повышенное или пониженное артериальное давление, от которого зависит наше здоровье и даже жизнь! Владельцам автомобилей очень знакома проблема измерения давления в шинах, ведь оно непосредственно влияет на качество управления и срок эксплуатации авто.

Во всех этих случаях главное – вовремя и точно измерять давление и применить меры по его нормализации. Поэтому не обойтись без такого прибора как манометр. Он помогает с точностью определить уровень давления в различных типах среды, разнообразных приборах и человеческом теле.



У нас есть решение всех проблем!



Ищете качественный и надежный манометр, который будет показывать точные результаты даже в среде с перепадами давления? У нас Вы можете найти любой тип манометра для разнообразных целей. Беспроигрышным вариантом во многих ситуациях станет манометр с глицериновым наполнением. Он отличается высокой герметичностью за счет нержавеющего и мощного корпуса, надежностью благодаря поликарбонатному стеклу, а глицерин двойной очистки обеспечивает прекрасную виброустойчивость, смазывает внутренний механизм и продлевает срок эксплуатации всего прибора.



Мы предлагаем Вашему вниманию высококачественные гидравлические манометры с глицериновым наполнением от производителя Skon и ItalManometri которые стойкие к вибрациям и ударам, подавляют колебания стрелки и способствуют наиболее точным показателям.

Купив манометр один раз, Вам не нужно будет менять его через полгода. Благодаря содержанию глицерина, срок эксплуатации прибора увеличивается, поэтому он прослужит Вам ни один год. Следовательно, такая покупка будет выгодной, а с учетом наших демократичных цен даже выигрышной для Вас!



Почему именно мы?



Наша динамично развивающаяся компания на рынке технических товаров сравнительно недавно, но уже успела завоевать авторитет у покупателей и зарекомендовала себя как надежный партнер в бизнесе. Мы рады, что клиенты нам доверяют и оправдываем их доверие высоким качеством продукции, гарантией и хорошим сервисом.



Наши главные преимущества:



  • Большой выбор гидравлических манометров для разнообразных целей.
  •
  • Надежность и высокое качество. Все приборы прошли проверку и имеют сертификаты качества.
  •
  • Мы даем гарантию качества на всю нашу продукцию. Уверенность в качестве приборов позволяет давать нам гарантию на все их виды.
  •
  • Всегда соблюдаем наши обязательства. Мы предоставляем достоверную информацию о продукции, ценах и сроках доставки.
  •
  • Высококвалифицированные специалисты. Наши сотрудники имеют большой опыт работы, поэтому проконсультируют, окажут техническую поддержку и ответят на все интересующие Вас вопросы.
  •
  • Доставка в любую часть города и страны.
  •



Манометры гидравлические глицеринозаполненные



На сегодняшний день существует множество самых разных типов и видов манометров, предназначенных для различных целей. Существуют такие виды манометров:



  • Общетехнические используются для измерения давления в механизмах с неагрессивной средой в разных сферах, они устойчивы к вибрациям.
  •
  • Электроконтактные применяются для измерения давления жидкой среды и могут регулировать среду.
  •
  • Специальные манометры предназначены для измерения различных газов (для каждой среды свой тип манометра).
  •
  • Эталонные применяются для испытаний различных давлений и для измерения избытка давления среды.
  •

Кроме того, различают виброустойчивые, судовые и другие манометры, которые применяются в конкретной сфере деятельности. Независимо от типа манометра обязательно каждый прибор должен быть:



  • абсолютно герметичным;
  •
  • высокого качества;
  •
  • демонстрировать точные показатели на циферблате;
  •
  • заполненным глицерином.



Манометры гидравлические глицеринозаполненные отвечают всем вышеперечисленным нормам. Такие приборы имеют несложную и вместе с тем универсальную конструкцию, которая обеспечивает точность измерения, отличаются своей функциональностью и экономичны по цене.



Купить гидравлический манометр с глицериновым наполнением



Если Вы задались вопросом о покупке манометра, тогда на нашем сайте Вы найдете разнообразные типы приборов, а также можете ознакомиться с их описанием и ценами. Наши манометры от лучшего производителя Skon отличаются лучшими техническими характеристиками!



Вы можете приобрести необходимый манометр без лишних затрат времени и денег. Для этого достаточно позвонить по указанному номеру или же заказать бесплатный звонок и в течение нескольких минут наши менеджеры обязательно свяжутся с Вами. Наши опытные специалисты помогут Вам подобрать манометр для определенной цели, проконсультируют по техническим вопросам и правилам эксплуатации, а также ответят на все интересующие Вас вопросы о цене и доставке.



Также приобрести выбранный манометр Вы можете, воспользовавшись онлайн-заказом через корзину. Доставка осуществляется по всей территории страны известными транспортными компаниями и занимает всего несколько дней.







manometrok.ru

Гидравлические манометры

 Стандартные, заполненные глицерином манометры, поставляемые большинством поставщиков гидравлической аппаратуры, замерзают уже при -15 градусах, что является крайне негативным показателем при эксплуатации гидросистемы в России. Манометры поставляемые компанией “ГидроТехСервис” наполнены силиконовой жидкостью и  могут применяться в климатических условиях ХЛ1 по ГОСТ 15150-69. Это позволяет использовать их в самых суровых условиях и при температуре окружающей среды от -50 до +60°С. Каждое изделие проходит проверку ОТК. Манометры могут иметь как осевое, так и радиальное исполнение. Как и вся продукция “ГидроТехСервис”, данный товар максимально сбалансирован по цене и качеству, а потому представляет собой уникальное для российского рынка предложение. Возможно изготовление по индивидуальному техническому заданию заказчика. Диапазон измерения давления от 20 до 600 МПа.






M635RL – Манометр глицериновый радиальный Ø63

Тип M635RL [X] серия LX

Давление: макс. 1000 бар
Класс точности: 1,6
Диапазон рабочей температуры:
-20/+80
Вес:
0,195 кг
Порт:
 G1/4″-19 BSP DIN 16288
Диапазон показаний давления [X]:

-1/0
0/1
0/1,6
-1/+ 1,5
-1/+3
-1/+5
-1/+9
0/2,5
0/4
0/6
0/10
0/16
0/25
0/40
0/60
0/80
0/100 (стандарт)
0/160 (стандарт)
0/250 (стандарт)
0/315
0/400 (стандарт)
0/600 (стандарт)
0/1000



M638PBL – Манометр глицериновый осевой Ø63

Тип M638PBL [X] серия LX
Давление: макс. 1000 бар
Класс точности: 1,6
Диапазон рабочей температуры:
-20/+80
Вес:
0,195 кг
Порт: G1/4″-19 BSP DIN 16288
Диапазон показаний давления [X]:

-1/0
0/1
0/1,6
-1/+ 1,5
-1/+3
-1/+5
-1/+9
0/2,5
0/4
0/6
0/10
0/16
0/25
0/40
0/60
0/80
0/100 (стандарт)
0/160 (стандарт)
0/250 (стандарт)
0/315
0/400 (стандарт)
0/600 (стандарт)
0/1000



M637PFL – Манометр гидравлический фланцевый Ø63


Тип M637PFL [X] серия LX
Давление: макс. 1000 бар
Класс точности: 1,6
Диапазон рабочей температуры:
-20/+80
Вес:
0,195 кг
Порт:
 G1/4″-19 BSP DIN 16288
Диапазон показаний давления [X]:

-1/0
0/1
0/1,6
-1/+ 1,5
-1/+3
-1/+5
-1/+9
0/2,5
0/4
0/6
0/10
0/16
0/25
0/40
0/60
0/80
0/100 (стандарт)
0/160 (стандарт)
0/250 (стандарт)
0/315
0/400 (стандарт)
0/600 (стандарт)
0/1000

gidro-pnevmo.ru

Диагностирование и техническое обслуживание гидросистем

Современные мобильные машины оснащены гидросистемами коробки передач, управления поворотом и навесного устройства.

Общие неисправности гидросистем. Чаще всего встречаются изнашивание деталей гидронасосов, гидроцилиндров, распределителей, нарушение герметичности соединений, уплотнительных устройств и клапанов, попадание воздуха в систему, загрязнение фильтрующих элементов.

На функционирование гидросистем в первую очередь оказывают влияние присоединительная арматура, клапаны, уплотнительные устройства. Поэтому, прежде чем приступать к диагностированию основных агрегатов, нужно убедиться, есть ли масло в емкостях, нет ли перечисленных дефектов.

Во время технического обслуживания необходимо следить за плотнортью соединений в системе, не допускать подтекания масла, своевременно доливать чистое, профильтрованное масло соответствующего сорта, промывать фильтры, сапуны, смазывать пальцы шарниров гидроцилиндров управления поворотом и другие сочленения, снабженные масленками.

Гидросистема коробки передач. Коробки передач энергонасыщенных тракторов снабжены гидросистемой, от функционирования которой зависит работоспособность гидроподжимных муфт переключения передач.

Таблица 15: Допускаемые значения подачи насоса и утечек масла
(даны для каждой секции насоса и каждого распределителя)

Марка трактораПодача насоса,л/минУтечка масла, л/мин
Д1Д2Д3Д1Д2Д3
К-701, К-700А26,532,338,811,08,76,1
К-70017,020,925,110,68,45,9
Т-150К10,08,05,6
Т-15022,026,932,39,87,75,4

При работе трактора нужно следить за давлением масла в системе. Оно должно быть 0,8 … 0,9 МПа, допускаемое 0,7 МПа. Если давление становится ниже 0,7 МПа, необходимо остановить трактор и попытаться устранить дефект. Работа при пониженном давлении может привести к отказу гидроподжимных муфт ведущего вала, для устранения последствий которого необходимо снимать и разбирать коробку передач.

Во время технического обслуживания контролируют утечки в распределителе и гидроподжимных муфтах, давление открытия предохранительного клапана, подачу насоса, регулируют перепускной клапан и проверяют манометр МП-600 гидросистемы.

Диагностирование проводят с помощью прибора КИ-24038. Переходное устройство прибора монтируют в нагнетательную магистраль между насосом и фильтром. Трактор устанавливают на стенд КИ-8927 (или КИ-8949) или отключают привод от коробки передач на колеса. Масло предварительно прогревают до температуры не ниже 35 «С путем многократного переключения передач при работающем двигателе.

Определение подачи насоса. Операцию проводят при показаниях манометра 1,0 МПа. Суммарные утечки масла в гидрораспределителе и гидроподжимных муфтах контролируют на всех передачах при тех же показаниях манометра. Технические требования приведены в таблице 15.

Определение давления открытия предохранительного клапана. Вращая рукоятку прибора, необходимо довести показания манометра до максимально возможного значения. Клапан должен открываться при давлении 1,5 … 1,7 МПа. При необходимости проводится регулировка.

Регулировка перепускного клапана. Изменяя затяжку пружины, следят за показаниями манометра и сравнивают с показаниями манометра прибора КИ-24038. Разница не должна превышать 0,1 МПа. Клапан же должен срабатывать при давлении 0,95 … 1,0 МПа.

Во время технического обслуживания проверяют плотность соединений в гидросистеме, подтягивают резьбовые соединения, доливают масло. При ТО-2 полностью разбирают фильтр линии нагнетания, очищают, промывают и продувают сжатым воздухом фильтрующие элементы. Промывают также заливной фильтр и фильтр-заборник, очищают магнит от металлических частиц, промывают емкости дизельным топливом и заменяют масло в гидросистеме коробки передач.

Гидросистема управления поворотом колесного трактора. Во время технического обслуживания проверяют подачу насоса, давление открытия предохранительного клапана, утечки масла в распределителе, расход масла через клапан потока, состояние запорных клапанов и гидроцилиндров. Контроль проводят с помощью устройства КИ-5473, которое состоит из дросселя-расходомера с манометром, входного и сливного шлангов и комплекта присоединительных штуцеров. Дроссель-расходомер работает по принципу расходомера постоянного перепада давления.

Перед началом диагностирования прогревают масло в системе до 45 … 50 °С.

Давление открытия предохранительного клапана. Входной шланг 5 устройства КИ-5473 присоединяют к отверстию под пробку на корпусе предохранительного клапана с помощью специального переходника (тройника) у тракторов типа К-700. В тракторах типа Т-150 переходник устанавливают на клапан расхода, в МТЗ-80 — вместо пробки-заглушки на корпусе клапанной коробки. Сливной шланг 8 устройства КИ-5473 всегда соединяют с гидробаком 1 и плотно закрепляют (рис. 17, а).

Давление открытия клапана определяют при работе двигателя на максимальной частоте вращения коленчатого вала. Рулевое колесо удерживают в крайнем левом или крайнем правом положении. Плавно увеличивая сопротивление прокачке масла через дроссель-расходомер, определяют давление, при котором открывается предохранительный клапан. Технические требования указаны в таблице 16.

Подача масла через распределитель. Проверку ведут при работе двигателя на номинальной частоте вращения. Устанавливают давление по манометру прибора КИ-5473, равное 5 МПа (для тракторов типа К-700 — 7 МПа), и определяют подачу масла через распределитель. Показания прибора необходимо умножить на 0,71 (для тракторов типа К-700 — на 0,84).

Таблица 16: Контролируемые параметры агрегатов гидросистемы рулевого управления

Марка трактораДавление открытия предохранительного клапана, МПаПодача насоса, не менее, л/минУтечка масла в распределителе, не более, л/мин
номинальноедопускаемоеД1Д2Д3Д1Д2Д3
К-70110,09,5128136149362920
К-700А10,09,5117125136332718
К-70010,09,5535661151218
МТЗ-80 и его модифика7,57,0151617432
ции
МТЗ-50 и его модифика
7,57,01011123,02,31,6
ции
Т-150К
7,06,53841441196
Т-40 и его модификации7,57,03335382,32,01.0

Проверка подачи насоса. В тракторах типа К-700 отключают масляный радиатор и закрывают заглушкой освободившийся штуцер и маслопровод. В тракторе Т-150К отсоединяют от клапана расхода нагнетательный маслопровод (от масляного насоса), к нему присоединяют входной шланг прибора КИ-5473. В тракторе типа МТЗ-80 входной шланг 4 прибора соединяют о нагнетательным маслопроводом от насоса через специальный переходник 5 (рис. 17, б).

Измеряют подачу насоса при противодавлении 7 МИа для тракторов типа К-700, 5 МПа для МТЗ-80 и Т-150К, 10 МПа для тракторов типа Т-40. Двигатель должен работать на номинальной частоте вращения коленчатого вала, температура масла 45 … 50 °С. Показания прибора умножают на 0,84 для тракторов типа К-700 и на 0,71 для МТЗ-80 и Т-150К. Результат проверки должен соответствовать значениям, приведенным в таблице 16.

На тракторах, подача насоса которых более 90 л/мин, подачу масла через распределитель определяют при пониженной частоте вращения коленчатого вала. Значение подачи, приведенное к номинальной частоте вращения, рассчитывают по формуле (л/мин):

Qпр = Qnн/n.

где Q — подача, полученная при контроле, л/мин;
nн — номинальная частота вращения, мин-1;
n — частота вращения при диагностировании, мин-1.

Утечка масла через распределитель. Она определяется разностью между подачей насоса и подачей масла через распределитель. Допускаемые значения утечек указаны в таблице 16. Если утечка больше значения Д1, распределитель необходимо ремонтировать.

Проверка состояния гидроцилиндров поворота. Первоначально необходимо заполнить полости гидроцилиндров маслом, выполнив 3 … 4 поворота колес, и затем установить колеса в направлении прямолинейного движения. Проверка заключается в определении герметичности соединений поршень — цилиндр. Для этого подают масло под давлением в над-поршневую полость цилиндра. Полость под поршнем, которая находится со стороны штока, отключают, отсоединив маслопровод, и закрывают заглушкой. Штоки отсоединяют от полурамы. Прибором КИ-5473 при работе двигателя на средней частоте вращения устанавливают давление 7 МПа для тракторов типа К-700 и 5 МПа для МТЗ-80. Рулевое колесо поворачивают вправо и удерживают его в этой позиции. Если обнаружено перемещение штока левого гидроцилиндра за 3 мин, то гидроцилиндр подлежит ремонту.

Аналогично проверяют правый гидроцилиндр, повернув рулевое колесо влево. В случае утечек масла через уплотнение между крышкой цилиндра и штоком необходимо заменить уплотнительные кольца.

Проверка герметичности запорных клапанов. При контроле левого клапана необходимо отключить маслопровод от правого и соединить его через специальный тройник с выходным шлангом прибора КИ-5473. Пустить дизель, установить среднюю частоту вращения коленчатого вала, отрегулировать дросселем давление, чтобы оно стало 7 МПа для тракторов типа К-700, 5 МПа для Т-150К, затем в течение 3 мин следить, не перемещается ли шток гидроцилиндра; если перемещается, то запорный клапан подлежит ремонту. Аналогично проверяют правый клапан.

Таблица 17: Контролируемые параметры агрегатов гидронавесной системы

Марка трактораПодача насоса, не менее, л/минУтечка,масла в распределителе, не более, л/мин
Д1Д2Д3Д1Д2Д3
К-701677893262114
К-700А627285302413
К-7007391108302416
Т-15034425015128
Т-150К465465181410
Т-4А35404813117
ДТ-75М и его модификации40475616138
МТЗ-80, МТЗ-50 и их модификации242834975
Т-28Х4М263137106
Т-25, Т-16М810123,01,62

Гидросистема навесного устройства. Признаки ухудшения работы гидросистемы навесного устройства — замедление или прекращение подъема и принудительного опускания машины (орудия). Причина — отсутствие или плохая циркуляция масла в системе. В свою очередь, циркуляция масла ухудшается из-за нарушения герметичности, в результате чего происходит утечка масла или подсос воздуха. Это же наблюдается и при неисправных запорных устройствах и распределителе.

Перед началом диагностирования гидросистемы с применением специальных приборов осматривают места соединений, проверяют состояние маслопроводов, уровень масла в баке. После пуска дизеля контролируют взаимодействие агрегатов гидросистемы, переводя рукоятку распределителя из нейтральной позиции в положение «Подъем» и «Опускание». Механизм навески при этом должен перемещаться плавно, без рывков и вибрации. После окончания перемещения штока силового цилиндра рукоятка распределителя должна возвращаться в положение «Нейтральное».

Для диагностирования агрегатов гидросистемы используют прибор КИ-5473.

Определение подачи насоcа. Входной шланр прибора подключают к нагнетательной линии насоса, минуя распределитель, выходной шланг соединяют с баком. После прогрева масла устанавливают номинальную частоту вращения коленчатого вала, создают номинальное противодавление 10 МПа и по показаниям прибора определяют подачу насоса. Допускаемое значение подачи приведено в таблице 17.

Определение подачи масла через распределитель. Входной шланг прибора подключают к нагнетательной линии распределителя. Рукоятку управления основным силовым цилиндром переводят в позицию «Подъем». Подачу масла через распределитель проверяют при давлении 10 МПа. Для тракторов МТЗ-80 входной шланг прибора подключают к верхней кольцевой полости распределителя, а сливной — к нижней и измеряют подачу масла при работе распределителя и позиционного регулятора.

Утечка масла в распределителе. Ее определяют по разнице между подачей насоса и подачей масла через распределитель. Допускаемые значения указаны в таблице 17.

Давление открытия предохранительного клапана и автоматического возврата золотников распределителя. Эти показатели проверяют при средней частоте вращения коленчатого вала. Рукоятку золотника, к которому подключен основной силовой цилиндр, удерживают в позиции «Подъем». Плавно перекрывая дроссель прибора КИ-5473, по показанию манометра измеряют давление открытия предохранительного клапана. Для тракторов типа Т-150 и МТЗ-80 допускаемое значение составляет 14,0…16,5 МПа, номинальное— 14,5…16 МПа, для тракторов типа К-700 — соответственно 12,5…14,5 МПа и 13…14 МПа.

Для возврата золотников переводят рукоятку прибора КИ-5473 в положение «Открыто», освобождают рукоятку золотника и повышают дросселем давление до момента автоматического возврата рукоятки золотника в положение «Нейтральное». В момент возврата фиксируют давление по прибору. Для тракторов типа Т-150 и МТЗ-80 допускаемое значение составляет 12,5…15,0 МПа, номинальное— 13,0…14,5 МПа. Для тракторов типа К-700 — соответственно 10,5…13,0 МПа и 11,0…12,5 МПа.

Герметичность гидроцилиндров. Для проверки отсоединяют от их штоковой полости маслопроводы и подают масло в, надпоршневое пространство. Устанавливают минимально устойчивую частоту вращения коленчатого вала и с помощью прибора КИ-5473 создают давление 10 МПа при положении рукоятки золотника в позиции «Подъем». Через 3 мин рукоятку золотника переводят в положение «Нейтральное» и измеряют перемещение штока за это время. Оно не должно превышать 7,5 мм.

sxteh.ru
