Двигатель

IVECO 45MNTX 20.00

Тип

Дизельный, четырехтактный с турбонаддувом, отвечает европейским выбросным нормам 97/68/ЕС степень III

Номинальная мощность

125 л.с.

Номинальная частота вращения

2 200 мин^-1

Объем топливного бака

90 л

Раздаточная коробка

Тип

Механическая, двухступенчатая

Максимальная скорость

25 км.час^-1

Трансмиссия

SAUER-DANFOSS

Гидростатически – механическая

Лебедка

2N-080H

Тип

Двухбарабанная со свободной отмоткой троса, приводимая от гидромотора SAUER-DANFOSS

Тяговое усилие барабана

80 кН

Скорость наматывания

0,7 м/с

Управление

Электрогидравлическое

Диаметр троса/длина

14 мм/60 м

Управление

SAUER-DANFOSS

Полногидравлическое сервоуправление поворотом одной части шарнирной рамы относительно другой вокруг соединяющих их вертикальных шарниров. С помощью двух гидроцилиндров – рулевое управление.

Мосты

NAF

Осевые с пластинчатой блокировкой дифференциала; электрогидравлическое управление блокировки дифференциала.

Рабочие тормоза

Гидравлические, двухконтурные, действующие на все ходовые колеса с замедлителем SAFIM, внутренние пластинчатые в масляной ванне

Стояночный тормоз

SAFIM

Расположен в переднем мосту в качестве пружинного цилиндра с электрогидравлическим управлением

Гидравлическая система

SAUER-DANFOSS

Объем гидробака

100 л

Электрическая система

Напряжение

24 В

Генератор переменного тока

70 А/28В

Аккумуляторные батареи сухие

2х12 В/50 Ач

Стартер

4,0 кВт/24В

Дистанционное управление лебедки и передвижения

FA 7

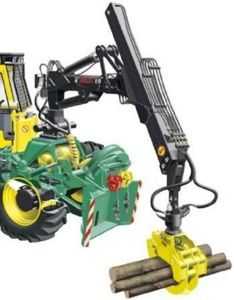

Гидроманипулятор

EPSILON PALFINGER M 80 R59 предназначен для трелевки стволов

Вылет стрелы

5,9

Грузоподъемность при максимальном вылете стрелы

1240 кг

Грузовой момент

Брутто 95 кНм

Угол поворота колонны

190 градусов

Момент вращения

26 кНм

Угол поворота вала ротатора

Бесконечный

Грейфер

EPSILON FG 37 предназначен для трелевки и погрузки

Площадь поперечного сечения

0,36 м²

Кабина

Безопасная, опрокидывающаяся

Аттестат безопасности

ROPS, FOPS, OPS

Стекла безопасности

LEXAN-MARGARD – заднее и боковые задние

Поворотное регулируемое сиденье с управляющими джойстиками

180^о

Руль водителя

Откидной

Педали управления машиной при движении

Передние, задние (подачи топлива и тормозов)

Передний отвал

Откидной

Задний щит

Откидной, с канатонаправляющими блоками

Шины

Mitas

Размер

18,4 – 30

Количество слоев

12

Размеры

Длина

5 720 мм / 8 270 мм в транспортном положении

Ширина

2 460 мм, макс. 2 785 мм с шинами 600 мм ширины

Высота

3 060 мм / 2 545 мм без колес

Масса

Масса комплектации

9 980 кг

Гидравлический пачковый захват на заднем подъемном щите + сферические чокерные блоки

Фиксация передней сочлененной рамы (при работе манипулятора)

Клапан плавающего положения манипулятора (первой стрелы)

Упор для защиты манипулятора от бревен

Клапан плавного опускания груза (бревен) на землю

Фиксация переднего моста во время движения

Заднее 3-точечное навесное устройство + вал отбора мощности 540 об/мин

Заднее 3-точечное навесное устройство без вала отбора мощности

Поворотный универсальный отвал

Сферические поворотные чокерные блоки

Трос в лебедке 8т ø 13 мм, дл. 74 м на каждом барабане

Лебедка с силой тяги 10 т на каждом барабане (и при одновременной работе) трос ø 13 мм, дл. 120 м на каждом барабане

Сцепное устройство для буксировки прицепов

Дистанционное управлениелебедкой, трелевочным щитом F5A

Дистанционное управление движением трактора, лебедкой, трелевочным щитом F7A

Рампа с дополнительными 6 фарами на кабине (по 2 на стороны и назад, 2 вперед входят в стандарт)

Дополнительные фары для манипулятора

Подготовка трактора для работы с активным прицепом-сортиментовозом

Подготовка трактора для работы с 2-дисковой лесной фрезой

Радиоприемник

Кондиционер в кабине оператора

2-дисковая лесная фреза

Отвал для уборки сучьев

Прицеп сортиментовоз KESLA 10 ND(2WD)

Грузоподъемность 10 т; длина/площадь сечения грузовой платформы 3,9м/2,4м²; Колесная формула 4х2; привод задней оси; гидравлическое шарнирное сцепное устр. ±40^о; дорожный просвет 530-560 мм;

Широкие колеса MITAS 23,1-26

Широкие колеса TIANLI 23,1-26

– Гидравлический манипулятор EPSON-Palfinger M80R59

– макс. грузовой момент нетто 95 кНм;

– макс. вылет стрелы 5,9 м; угол вращения стрелы 190^о;

– грузоподъемность на вылете 5,9 м – 1240 кг,

– ротатор G141;

– грейфер FG37 – площадь раскр. челюстей 0,36 м²;

– поворотное кресло оператора + дополнительное управление в задней части кабины оператора

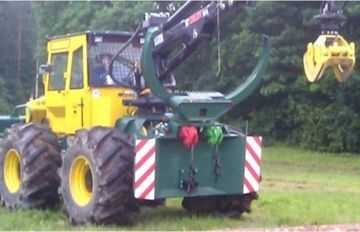

– Гидравлический пачковый захват на заднем подъемном щите

– для бесчокерной трелевки леса;

– номинальная площадь челюстного захвата 0,6 м²

– макс. площадь челюстного захвата 1,0 м²

– угол хода челюсти – 20 / + 60 ^о

– угол поворота +/- 60 ^о

– 2-осный прицеп-сортиментовоз KESLA 10ND (2WD или 4WD) с приводом задней обеих осей

– грузоподъемность 10 т;

– длина / площадь сечения грузовой платформы 3,9м/2,4м²;

– общая длина/ширина 6050/2445 мм;

– колесная формула4х2; привод задней оси;

– дисковые тормоза на всех колесах;

– гидравлическое шарнирное сцепное устр. ±40^о;

дорожный просвет 530-560 мм; колеса 550/45х22,5

– 2-дисковая лесная фреза

– для механизированной полосной подготовки почвы перед естественным или искусственным возобновлением леса, перед лесопосадкой, при возведении противопожарных полос;

– Длина/ширина 1400/2600 мм, масса 660 кг; диаметр/количество зубьев диска 950 мм/ 12; рабочие обороты 25-50 об/мин; расстояние между полосами (по оси) 1 – 2 м, производительность в смену 2-2,5 га

– Валочный грейфер с цепной пилой

– макс. диаметр срезаемого ствола 120 мм;

– ширина / площадь захвата грейфера – 460 мм/ 0,40 м²;

– макс. раскрытие грейфера – 1830 мм,

– общий вес головки 360 кг.

– Валочный грейфер с гильотинным ножом

– макс. диаметр срезаемого ствола 250 мм;

– давление ножа 95 кН

– ширина захвата 90 см;

– общий вес головки 300 кг.

– Отвал для уборки порубочных остатков, лесных завалов, расчистки противопожарных полос

– используется для очистки участков леса от сучьев, сгребания их в кучи, для расчистки полос перед проходом почвенных фрез;

– ширина/ длина – 2200 / 1500 мм;

– количество лапок – 5;

– вес 900 кг.

– Универсальный поворотный отвал с режущей кромкой, для штабелирования и спецработ

– поворот в стороны на 30^◦;

– массивный поворотный шарнир;

– ширина отвала 2250 мм;

– высота отвала 710 мм.
