Кран автомобильный военного назначения КС-3574М1





ТОП 10:







Назначение:Кран автомобильный КС-3574М1 предназначен для механизации погрузочно-разгрузочных и монтажных работ с опасными и обычными грузами.



Основные технические характеристики:

Грузоподъемность максимальная, т/вылет, м: 16 (14)*/3
Максимальный грузовой момент, тм
Базовое шасси Урал-5557-31
Высота подъема крюка основной стрелой, м 9…14
Вылет, м 1,9…13,0
Габаритные размеры в транспортном положении, мм:
длина
ширина
высота




Максимальная скорость движения, км/час
Масса, т 18,78
Расчет, человек
Завод-изготовитель ОАО «Автокран», г. Иваново
Состояние разработки и производства серийное с 2001 г.
Год принятия на снабжение
№ приказа

*- в скобках указана максимальная грузоподъемность крана при работе с опасными грузами

Кран автомобильный военного назначения КС-35719-3М

Назначение:Кран автомобильный КС-35719-3М предназначен для механизации погрузочно-разгрузочных и монтажных работ с опасными и обычными грузами.



Основные технические характеристики:

Грузоподъемность максимальная, т/вылет, м: 16 (15)*/3
Максимальный грузовой момент, тм
Базовое шасси Урал-5557-31
Высота подъема крюка основной стрелой, м 8,5…14,0
Вылет, м 2,4…13,0
Габаритные размеры в транспортном
положении, мм:
длина
ширина
высота




Максимальная скорость движения, км/час
Масса, т 18,85
Расчет, человек
Завод-изготовитель ОАО «КАЗ», г. Клинцы
Состояние разработки и производства серийное с 2002 г.
Год принятия на снабжение
№ приказа

*- в скобках указана максимальная грузоподъемность крана при работе с опасными грузами



Кран автомобильный производственно-технического назначения КС-35719-3-02

Назначение:кран автомобильный КС-35719-3-02 предназначен для погрузочно-разгрузочных и строительно-монтажных работ с обычными грузами.



Основные технические характеристики:

Грузоподъемность максимальная, т/вылет, м: 16/3,2
Максимальный грузовой момент, тм 51,2
Базовое шасси Урал-5557
Высота подъема крюка основной стрелой, м 9,1…18,4
Вылет, м 1,9…17,0
Габаритные размеры в транспортном положении, мм:
длина
ширина
высота




Максимальная скорость движения, км/час
Масса, т 18,47
Расчет, человек
Завод-изготовитель ОАО «КАЗ», г. Клинцы
Состояние разработки и производства серийное с 2002 г.





Кран автомобильный производственно-технического назначения КС-35719-7-02

Назначение:кран автомобильный КС-35719-7-02 предназначен для погрузочно-разгрузочных и строительно-монтажных работ с обычными грузами.



Основные технические характеристики:

Грузоподъемность максимальная, т/вылет, м: 16/3,2
Максимальный грузовой момент, тм 51,2
Базовое шасси КамАЗ-43118
Высота подъема крюка основной стрелой, м 9,1…18,4
Вылет, м 1,9…17,0
Габаритные размеры в транспортном положении, мм:
длина
ширина
высота




Максимальная скорость движения, км/час
Масса, т 19,0
Расчет, человек
Завод-изготовитель ОАО «КАЗ», г. Клинцы
Состояние разработки и производства серийное с 2002 г.



Кран автомобильный производственно-технического назначения


КС-35714

Назначение:кран автомобильный КС-35714 предназначен для погрузочно-разгрузочных и строительно-монтажных работ с обычными грузами.



Основные технические характеристики:

Грузоподъемность максимальная, т/вылет, м: 16/3
Максимальный грузовой момент, тм

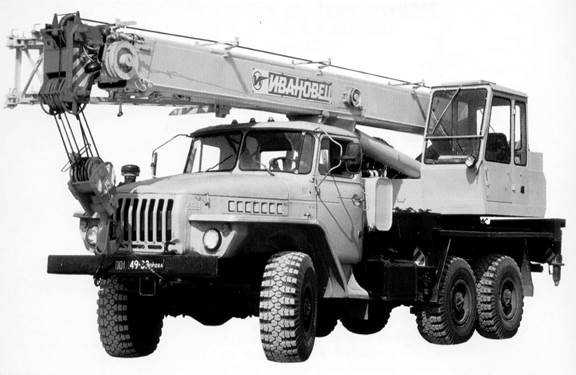

Базовое шасси Урал-5557
Высота подъема крюка основной стрелой, м 9,1…18,4
Вылет, м 1,9…17,0
Габаритные размеры в транспортном положении, мм:
длина
ширина
высота




Максимальная скорость движения, км/час
Масса, т 19,04
Расчет, человек
Завод-изготовитель ОАО «Автокран», г. Иваново
Состояние разработки и производства серийное с 1996 г.





Кран автомобильный производственно-технического назначения


КС-35714К

Назначение:кран автомобильный КС-35714К предназначен для погрузочно-разгрузочных и строительно-монтажных работ с обычными грузами.



Основные технические характеристики:

Грузоподъемность максимальная, т/вылет, м: 16/3
Максимальный грузовой момент, тм
Базовое шасси КамАЗ-53215
Высота подъема крюка основной стрелой, м 9,1…18,4
Вылет, м 1,9…17,0
Габаритные размеры в транспортном положении, мм:
длина
ширина
высота



Максимальная скорость движения, км/час
Масса, т 18,05
Расчет, человек
Завод-изготовитель ОАО «Автокран», г. Иваново
Состояние разработки и производства серийное с 1996 г.








Кран автомобильный производственно-технического назначения


КС-35714К-2

Назначение:кран автомобильный КС-35714К-2 предназначен для погрузочно-разгрузочных и строительно-монтажных работ с обычными грузами.



Основные технические характеристики:



Грузоподъемность максимальная, т/вылет, м: 16/3
Максимальный грузовой момент, тм
Базовое шасси КамАЗ-43118
Высота подъема крюка основной стрелой, м 9,1…18,4
Вылет, м 1,9…17,0
Габаритные размеры в транспортном положении, мм:
длина
ширина
высота




Максимальная скорость движения, км/час
Масса, т 19,7
Расчет, человек
Завод-изготовитель ОАО «Автокран», г. Иваново
Состояние разработки и производства серийное с 2005 г.















infopedia.su

Технические характеристики крана КС 55713

Автомобильный кран КС-55713 был разработан Галичским автокрановым заводом и выпущен в 1988 году. В качестве платформы используются такие автомобили, как КамАЗы, КрАЗы, Уралы. Специальную технику собирают на различных заводах постсоветского пространства. Можно насчитать около двух десятков модификаций этой модели стрелкового крана. В статье будут рассмотрены технические характеристики крана КС- 55713 и его модификаций.

Образец специальной техники является единственным в своем роде, поскольку имеет уникальные для автомобильного крана технические характеристики. Он способен манипулировать грузом до 25 тонн по замкнутому кругу вокруг своей оси. Агрегат оснащен опорами, которые позволяют работать на маленьких площадках и не выдвигать балки.

Характеристики крана

Два поршневых гидронасоса выполняют функцию привода. Они работают от основного силового агрегата. В передаче крутящего момента задействованы две механические коробки автомобиля. В основе крановых механизмов – независимый привод из гидромоторов и гидроцилиндров.

Автокран КС-55713-1К

Используя гидравлику, можно мягко управлять узлами на предельных для агрегата скоростях, регулировать выполняемые действия. Благодаря этому можно перемещать сразу несколько грузов. Наличие сборной трехсекционной стрелы дает преимущества работы показателя в ограниченном пространстве, но в то же время обеспечивает ширину рабочей зоны.

Автомобильный кран КС-55713 имеет стрелковое оборудование. Оно представлено гуськом. В полости элемента спрятан механизм выдвижения этого элемента. Комбинирование блоков оголовки с крюковой подвеской позволяет создавать копипласт, который имеет 8-ми, 6-ти и однократный тип.

Максимальный вес подъема груза для данного образца специальной техники составляет 25 тонн. Такой результат достигается в случае использования 3,2-метрового вылета стрелы. Максимальная высота подъема груза на крюке при использовании основной стрелы достигает 21,6 метров. Если добавить гусек, имеющий длину семь с половиной метров, то груз можно поднять на высоту 29,3 метров.

Выдвижение и вытягивание стрел допускается только при работе с грузом, не превышающим 6 тонн. Скорость подъема и опускания максимального груза составляет 8,7 см./сек. При работе с грузом до 4500 кг можно увеличить скорость до 18 см./сек. Частота вращения поворотной части составляет 02 – 0,96 оборотов в минуту.

Технические характеристики

При выдвижении выносных опор на максимально расстояние периметр опорного контура в направлении и при нормальном положении к оси установки равен 490х580 см. При втянутых балках периметр уменьшается до 490х227 см. Автокран, укомплектованный основной стрелой и находящийся в транспортном положении весит 20 тонн 200 кг. При добавлении гуська он тяжелеет на 450 кг. Максимальная полезная мощность установки доставляет 280 л.с., при частоте вращения силового агрегата 1900 оборотов в минуту.

Характеристики крана

Агрегат обладает следующими предельными техническими характеристиками:

  • грузовой момент — 80 т.м.;
  • поднимаемый груз — 25 т. при вылете — 3,2 м.;
  • длина стрелы- 9,7-21,7 м.;
  • длина гуська -9 м.;
  • стрелы/стрелы и гуська 21,7 / 30 м.;
  • опускание крюка/с вылетом — 9,7 / 12 м.;
  • вес перевозимого груза с выдвинутой секцией – 4 т.;
  • груза может опускаться со скоростью 5/12/96 м/мин в зависимости от массы груза 1/6/25 т.;

По трассе кран на любой базе разгоняется не выше 60 км/ч. Во время работы поворотная часть вращается со скоростью не выше 1,4 об/мин. Формула колесных шасси 6х4. КамАЗ и УРАЛ оснащены двигателем, который имеет мощность 219 кВт.

КС-55713-1К

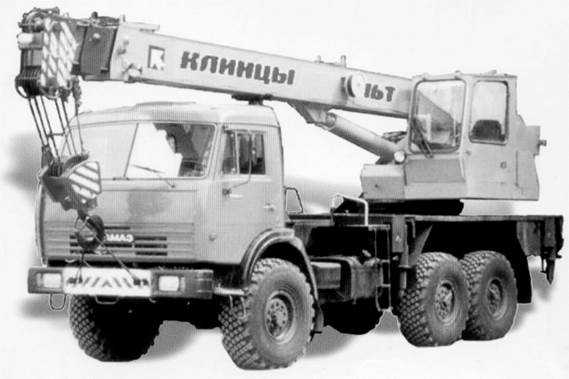

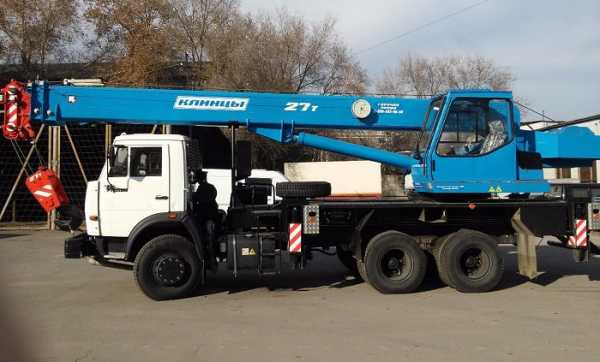

Автомобильный кран КС-55713-1К, изготавливается заводом «Клинцы». Он оснащается элементом для контроля нагрузки ОНК-140. Контролировать систему можно посредством дисплея, в салоне крана. Шасси данного объекта специального оборудования – КамАЗ. Стрела имеет длину 21 м. На ней можно поднимать груз до 25 тонн. С максимальным вылетом кран способен поднять до 6,6 тонн веса. Обладает подъемной высотой 21 метр.

Кран КС 55713 1 имеет следующие технические характеристики:

Кран KC-55713-1В

Автомобильный кран «Галичанин» имеет колесную базу КамАЗ-65115. Он обладает грузоподъемностью весом до 25 тонн. Длина гексагонального профиля телескопической стрелы составляет 28 метров. Можно установить решетчатый гусек, имеющий длину 9 метров, с углом наклона от 0 до 30 градусов. За счет этого элемента увеличивается длина стрелы и подстрелковое пространство.

Благодаря использованию колесной базы 6х4 на кран-стреле можно работать даже в самых стесненных для подобной техники условиях. Крановые операции выполняются при помощи стандартных рычагов управления, которые отличаются простотой и надежностью.

Дополнительное оборудование крана

КС 35714

Кран автомобильный КС 35714 в отличие от других моделей имеет шасси УРАЛ-5557. Колесная формула данного образца техники 6х6. Максимальный вес, который способен поднять кран – 16 тонн. В комплект основного рабочего оборудования входит трехсекционная телескопическая стрела.

Кран КС-35714 ровным счетом ничем не отличается от КС-35715, кроме своего шасси. Все технические характеристики остаются без изменений, так же как и комплектация этого производительного и надежного стрелкового крана.

Кран КС-35715

КС 35715 кран автомобильный на базе МАЗ-5337 является одним из конкурентов автомобиля. Функционально он мало чем отличается КС-35713, но уступает в некоторых технических составляющих. Так, Минский образец имеет меньшую способность поднимать грузы: 16 тонн.

Он оснащен насосом, который выполняет функцию привода. Стрела имеет три части и телескопический тип. В комплекте имеется удлинитель. Наличие бортового компьютера позволяет наблюдать за состоянием основных параметров автомобиля: грузоподъемность, длина, вылет стрелы и др.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Интересное по теме:

Facebook

Twitter

Вконтакте

Google+

traktoramira.ru

Кран автомобильный производственно-технического назначения





ТОП 10:







КС-45717-1*

Назначение:кран автомобильный КС-45717-1*предназначен для погрузочно-разгрузочных и строительно-монтажных работ с обычными и опасными грузами.



Основные технические характеристики:

Грузоподъемность максимальная, т/вылет, м: 25 (20)/3
Максимальный грузовой момент, тм
Базовое шасси Урал-4320
Высота подъема крюка основной стрелой, м 10,0…21,3
Вылет, м 2,0…18,5
Габаритные размеры в транспортном
положении, мм:
длина
ширина
высота




Максимальная скорость движения, км/час
Масса, т 21,22
Расчет, человек
Завод-изготовитель ОАО «Автокран», г. Иваново
Состояние разработки и производства серийное с 1999 г.
Год принятия на снабжение
№ приказа

*- Краны, оснащенные вторыми тормозами, предназначены для работы с обычными и опасными грузами. Максимальная грузоподъемность кранов при работе с опасными грузами 20 т.

Кран автомобильный производственно-технического назначения КС-45717К-1*



Назначение:Кран автомобильный КС-45717К-1 предназначен для погрузочно-разгрузочных и строительно-монтажных работ с обычными и опасными грузами.



Основные технические характеристики:

Грузоподъемность максимальная, т/вылет, м: 25 (20)/3
Максимальный грузовой момент, тм
Базовое шасси КамАЗ-53215
Высота подъема крюка основной стрелой, м 10,0..21,3
Вылет, м 2,0…19,7
Габаритные размеры в транспортном положении, мм:
длина
ширина
высота




Максимальная скорость движения, км/час
Масса, т 20,2
Расчет, человек
Завод-изготовитель ОАО «Автокран», г. Иваново
Состояние разработки и производства серийное с 1999 г.

*- Краны, оснащенные вторыми тормозами, предназначены для работы с обычными и опасными грузами. Максимальная грузоподъемность кранов при работе с опасными грузами 20 т.



Кран автомобильный производственно-технического назначения

КС-55713-3

Назначение: кран автомобильный КС-55713-3 предназначен для погрузочно-разгрузочных и строительно-монтажных работ с обычными грузами.





Основные технические характеристики:



Грузоподъемность максимальная, т/вылет, м: 25 (20)/3,2
Максимальный грузовой момент, тм
Базовое шасси Урал-4320
Высота подъема крюка основной стрелой, м 10,0…21,8
Вылет, м 3,2…18,0
Габаритные размеры в транспортном положении, мм:
длина
ширина
высота



Максимальная скорость движения, км/час
Масса, т 22,2
Расчет, человек
Завод-изготовитель ОАО «ГАКЗ», г. Галич
Состояние разработки и производства серийное с 1999 г.
Год принятия на снабжение
№ приказа

Кран автомобильный производственно-технического назначения

КС-55713-5

Назначение:кран автомобильный КС-55713-5 предназначен для погрузочно-разгрузочных и строительно-монтажных работ с обычными грузами.



Основные технические характеристики:

Грузоподъемность максимальная, т/вылет, м: 25 (20)/3,2
Максимальный грузовой момент, тм
Базовое шасси КамАЗ-43118
Высота подъема крюка основной стрелой, м 10,0…21,8
Вылет, м 3,2…18,0
Габаритные размеры в транспортном положении, мм:
длина
ширина
высота



Максимальная скорость движения, км/час
Масса, т 22,0
Расчет, человек
Завод-изготовитель ОАО «ГАКЗ», г. Галич
Состояние разработки и производства серийное с 2002 г.



Кран на короткобазовом шасси производственно-технического


Назначения КС-5871

Назначение:кран на короткобазовом шасси КС-5871 предназначен для погрузочно-разгрузочных и строительно-монтажных работ с обычными грузами в стесненных условиях.



Основные технические характеристики:

Грузоподъемность максимальная, т/вылет, м: 25 /3,2
Максимальный грузовой момент, тм
Базовое шасси короткобазовое 4х4х4
Высота подъема крюка основной стрелой, м 20,5
Вылет, м 18,5
Габаритные размеры в транспортном положении, мм:
длина
ширина
высота




Максимальная скорость движения, км/час
Масса, т
Расчет, человек
Завод-изготовитель ОАО «Юргинский машиностроительный завод», г. Юрга
Состояние разработки и производства серийное с 2004 г.















infopedia.su

Автомобильный кран КС-55729-1В-3

Стандарт: Евро 4


Автомобильный кран КС-55729-1В-3 с длиной стрелы 31,0 м, грузовым моментом 102,4 т*м с улучшенными техническими, грузовысотными и весовыми характеристиками в сегменте 32-тонников и доступной по сравнению с аналогами ценой.


Крановая установка монтируется на шасси КАМАЗ-65115 (6х4).


Кран оснащен четырехсекционной стрелой из профиля «овоидной» формы, изготовленного из высокопрочной стали марки «Strenx». Длина стрелы в разложенном состоянии достигает 31,0 м. Помимо работы на основном опорном контуре 5,45 х 6,1 м, имеется возможность работать на сближенном опорном контуре 5,45 х 2,28 м, что актуально в условиях тесной городской застройки. В базовую комплектацию автокрана входит противовес массой 5,9 т для увеличения характеристик на средних и дальних вылетах стрелы. На кране предусмотрена возможность буксировки прицепа для перевозки противовесов и комплектующих между строительными объектами. Автомобильный кран соответствует всем нормативным нагрузкам, согласно ФЗ РФ №257 от 08.11.2007г, что дает возможность свободно перемещаться по всем типам автомобильных дорог.





Кран дополнительно комплектуется:

  • высоконагруженным удлинителем стрелы (гуськом) длиной 9,0 м с изменяемым углом наклона 0º, 20º, 40º, имеющим грузоподъемность 4,0 т. Данная характеристика является лучшей в этом классе грузоподъемности;
  • маслоохладителем;
  • пакетом для работ в условиях крайнего севера;
  • пакетом для работы с опасными и разрядными грузами;
  • одиночным блоком (клювом) с дополнительной лебедкой;
  • камерой видеонаблюдения за работой грузовых лебедок для контроля намотки каната на барабан

Технические характеристики

  • Модель

    Базовое шассиКАМАЗ-65115 6х4
    Скорость передвижения, км/ч60
  • Весовые параметры и нагрузки

    Грузоподъемность автомобиля, кг32000
    Допустимая масса прицепа, кг14000
    Масса крана в минимальной комплектации, кг21650
    нагрузка на 1-ю ось, кг5900
    нагрузка на заднюю тележку, кг15750
  • Габаритные размеры, мм

    Длина, мм11980
    Ширина, мм2550
    Высота, мм3800
    Колесная база, мм3690+1320
  • Крановая установка

    Длина гуська, м9
    Длина стрелы, м9,7-31,0
    Задний угол свеса ЗУС, град12
    Максимальная высота подъёма крюка, м
    с основной стрелой31,8
    с основной стрелой и гуськом 9,0 м.40,4
    Максимальный вылет с основной стрелой (с гуськом), м29 (37)
    Максимальный грузовой момент, т·м102,4
    Передний угол свеса ПУС, град26
    Размер опорного контура: вдоль x поперек оси шасси, мм5,45х6,1
    Скорость подъёма-опускания груза, м/мин
    максимальная24,8
    номинальная (с грузом массой до 32 т)6,2
    Частота вращения поворотной части, об/миндо 1,7

kamaz.ru

Автомобильный кран КС-55731-4

Стандарт: Евро 4


Кран стреловой автомобильный КС-55731-4 грузоподъемностью 25 тонн монтируется на шасси автомобилей KAMAZ-65222. Предназначен для погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах. Шасси обладает отличной маневренностью, и легкостью управления, что позволяет использовать кран на объектах с различными типами подъездных путей, а малые габариты делают его пригодным для эксплуатации в стесненных условиях современных городов.


Привод крановой установки осуществляется при помощи аксиально-поршневого гидронасоса, который приводится во вращение двигателем базового автомобиля через коробку передач и дополнительную коробку отбора мощности. Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров. Гидравлическая система крановой установки обеспечивает плавное управление всеми механизмами с широким диапазоном регулирования скоростей рабочих операций, а также возможность одновременного совмещения нескольких крановых операций.


Пятисекционная телескопическая стрела длиной 10,45 — 40,0 м во втянутом положении обеспечивает крану компактность и маневренность при переездах, а в выдвинутом — обширную рабочую зону и большую высоту перемещения груза при работе.


Дополнительное оснащение стрелы решетчатым гуськом длиной 9,0 м позволяет обеспечить наибольшую зону обслуживания и размер подстрелового пространства среди аналогичных моделей 25,0 тонных кранов. Перевод гуська из транспортного положения в рабочее и обратно производится вручную без применения дополнительных грузоподъемных средств.


Возможность телескопирования стрелы с грузом на крюке позволяет крану выполнять специальные задания: устанавливать грузы в труднодоступных местах, проносить их среди смонтированных конструкций. Для удобства работы в стесненных условиях, предусмотрен режим работы с грузами с установкой крана на опоры при втянутых балках выносных опор.


Безопасную работу крана обеспечивает комплекс приборов и устройств, в том числе, микропроцессорный ограничитель нагрузки с цифровой индикацией параметров работы на дисплее в кабине машиниста. Прибор автоматически осуществляет защиту крана от перегрузки и опрокидывания, оснащен системой координатной защиты крана, необходимой для работы в стесненных условиях, имеет встроенные блок телеметрической памяти («черный ящик») и модуль защиты крана от опасного напряжения (МЗОН) для работы вблизи линий электропередач.

Технические характеристики

  • Модель

    Базовое шассиKAMAЗ-65222 6х6
    Температура эксплуатации, °Сот -40 до +40
  • Двигатель

    Модель двигателяКАМАЗ-740.632-400
    Максимальная мощность, кВт294
    Тип двигателядизельный
  • Крановая установка

    Габариты крана в транспортном положении, мм12000х2550х4000
    Грузоподъёмность максимальная, т/вылет, м25/4,0
    Длина гуська, м9
    Длина стрелы, м10,45-40,0
    Максимальная высота подъёма крюка, м
    с основной стрелой 40,0 м41,0
    с основной стрелой 40,0 м и гуськом 9 м50,1
    Максимальный грузовой момент, т·м100
    Размер опорного контура: вдоль x поперек оси шасси, мм
    при выдвинутых балках выносных опор7,0х6,4
    Скорость передвижения крана своим ходом, км/чдо 60
    Скорость подъёма-опускания груза, м/мин
    номинальная (с грузом массой до 25 т)7,18
    максимальная (кратность полиспаста 1)39
    Скорость посадки груза, м/минне более 0,2
    Частота вращения поворотной части, об/миндо 2,0

kamaz.ru

Кран автомобильный гидравлический кс-5476а грузоподъемностью 32 т

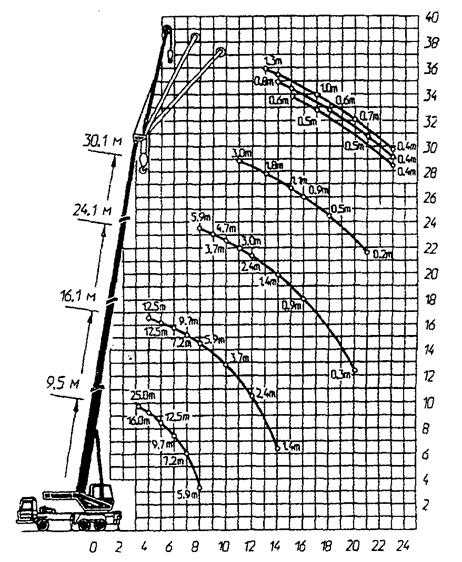

ГРУЗОВЫСОТНЫЕ
ХАРАКТЕРИСТИКИ

НАЗНАЧЕНИЕ
И ОБЛАСТЬ ПРИМЕНЕНИЯ

Кран
предназначен для производства
погрузочно-разгрузочных и
строительно-монтажных работ
на рассредоточенных объектах.

ОПИСАНИЕ

Кран
смонтирован на базе шасси МЗТК-8006 с
колесной формулой 6×4 и двигателем
мощностью
243 кВт (330 л.с.).

Привод
механизма крана — гидравлический от
насосов, приводимых в действие двигателем
шасси. Гидропривод обеспечивает легкость
и простоту управления краном, плавность
работы
механизмов, широкий диапазон рабочих
скоростей, совмещение крановых операций.

Кран
оборудован четырехсекционной
телескопической стрелой, для увеличения
высоты подъема
груза и подстрелового пространства
стрела оснащена гуськом.

ТЕХНИЧЕСКАЯ
ХАРАКТЕРИСТИКА

Грузоподъемность,
т 32

Грузовой
момент, т-м
102

Высота
подъема крюка, м: 9,5—30,1

на
основной стреле 29,3

на
стреле с гуськом 36,8

Длина
стрелы, м 9,5—30,1

Длина
гуська, м 7,15

Скорость
подъема (опускания) груза, м/мин 5,0

Максимальная
скорость вращения поворотной части,
об/мин.. 1,5

Скорость
передвижения, км/ч 50

База
выносных опор, м:

поперечная 5,42

продольная 5,4

Радиус
поворота, м
11,0

Масса
в транспортном положении, т 28,7

Габариты,
мм
12420x2500x3650

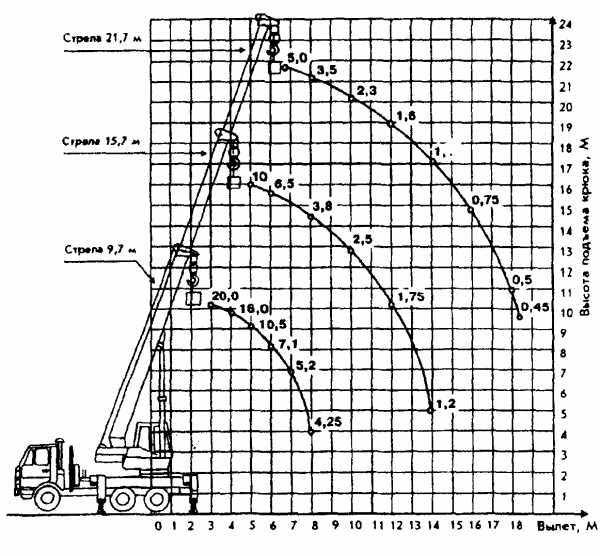

Краны автомобильные гидравлические кс-45719-1; кс-45719-2;

КС-45719-4
грузоподъемностью 20 т

НАЗНАЧЕНИЕ
И ОБЛАСТЬ ПРИМЕНЕНИЯ

К
раны
автомобильные серии КС-45719 «ГАЛИЧАНИН»
предназначены для произведетпогрузочно-разгрузочных и
строительно-монтажных работ на
рассредоточенных объектах при температуре
наружного воздуха от минус 40 °С до + 40
°С.

ОПИСАНИЕ

Кран
КС-45719-1 смонтирован на шасси КамАЗ-53215
с колесной формулой 6×4, кран КС-45719-2 —
на шасси КрАЗ-65101 с колесной формулой
6×4 и кран КС-45719-4 — на шасси КамАЗ-53228 с
колесной формулой 6×6.

Привод
крановой установки осуществляется при
помощи двух аксиально-поршневых
гидронасосов.
Отбор мощности производится от двигателя
базового шасси через коробку передач.
Крановые механизмы имеют индивидуальный
гидравлический привод с независимым
управлением
от гидромоторов и гидроцилиндров.

Гидравлическая
система позволяет легко и плавно
осуществлять управление всеми механизмами
в широком диапазоне регулирования
скоростей рабочих операций, обеспечивает
возможность одновременного совмещения
трех крановых операций.

Краны
оборудованы гидравлическими выносными
опорами с выдвижными опорными балками.

Трехсекционная
телескопическая стрела длиной 9,7—21,7 м
обеспечивает компактность и маневренность
крана при переездах, обширную зону
перемещения груза при работе. Система
телескопирования
стрелы включает в себя два гидроцилиндра
выдвижения, благодаря чему обеспечивается
независимость управления
выдвижением-втягиванием каждой из двух
подвижных
секций. Возможность телескопирования
секций с грузом на крюке позволяет
крану
поднять
специальные задания.

Безопасную
работу кранов обеспечивает комплекс
приборов и устройств, в том числе
микропроцессорный
ограничитель грузоподъемности, который
автоматически защищает кран от перегрузки
и опрокидывания, в режиме «координатной
защиты» ограничивает перемещение
подвижной части крана в заданной рабочей
зоне (работа в стесненных условиях или
вблизи линий электропередачи), выдает
информацию о работе крана в цифровой
форме на дисплей в кабине
машиниста.
Ограничитель
грузоподъемности имеет встроенный блок
телеметрической памяти (так называемый
черный ящик) и встроенный модуль защиты
крана от опасного напряжения (МЗОН) для
обеспечения безопасной работы крана
вблизи линий электропередачи.

ТЕХНИЧЕСКАЯ
ХАРАКТЕРИСТИКА

Наименование
показателей

Марка
крана

КС-45719-1

КС-45719-2

КС-45719-4

Грузоподъемность,
т/вылет,
м

20/3,2

Грузовой
момент, т·м

64

Максимальная
высота подъема крюка стрелой 9,7
м, м

21,8

Длина
стрелы, м

9,7—21,7

Скорость
подъема (опускания) груза, м/мин:

максимальная
(с грузом до 6 т)

номинальная
(с грузом до 20 т)

42

12

Скорость
посадки груза, м/мин

0,3

Частота
вращения, об/мин

2,2

Скорость
передвижения крана, км/ч

80

70

75

Размер
опорного контура вдоль×поперек
оси шасси, мм

4200×5600

Масса
крана в транспортном положении, т

20,6

23,5

22,5

Габариты
крана в транспортном положении, мм
(длина
×ширина× высота)

12000×2500×3550

12000×2500×3650

12000×25090×3700

studfiles.net

Кран автомобильный гидравлический КС-59711 — КиберПедия

грузоподъемностью 32 т





НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Кран предназначен для производства погрузочно-разгрузочных работ на рассредоточенных объектах.



ОПИСАНИЕ

Кран смонтирован на шасси БАЗ-8026 с колесной формулой 6×6, двигатель ЯМЗ-7511.10 мощностью 294 кВт (400 л.с).

Высокую проходимость крана обеспечивают полный привод, независимая подвеска всех колес и высокий клиренс.

Привод механизмов крана – гидравлический от двух насосов, приводимых в действие двигателем шасси. Гидропривод обеспечивает легкость и простоту управления кранами, плавность работы механизмов, широкий диапазон рабочих скоростей, совмещение крановых операций.

Продолжение приложения 2

Кран оборудован четырехсекционной телескопической стрелой, которая, по особому заказу, может быть укомплектована гуськом.

На кране установлен микропроцессорный ограничитель грузоподъемности с цифровой индикацией информации, который позволяет следить за степенью загрузки крана, длиной и вылетом стрелы, высотой подъема оголовка стрелы, показывает фактическую величину груза на крюке и максимальную грузоподъемность на данном вылете, а также автоматически по заданным координатам ограничивает зону действия крана при работе в стесненных условиях.

Установленная в ограничителе телеметрическая память («черный ящик») фиксирует рабочие параметры, а также степень нагрузки крана в течение всего срока службы.

Продолжение приложения 2





ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА



Грузоподъемность, т ……………………….
Грузовой момент, тм……………………….
Вылет, м ……………………………………. 2,8–18
Высота подъема, м:
с основной стрелой ………………………… 9,7–27,8
с гуськом …………………………………… 34,9
Длина стрелы, м ……………………………. 9,4–27,4
Длина гуська, м ……………………………. 7,2
Скорость подъема (опускания) груза, м/мин:
при кратности запасовки 8 …………………. 6,0
4 ………………… 12,0
Максимальная скорость подъема (опускания) пустого крюка и грузов до 4,5 т, м/мин:
при кратности запасовки 8 …………………
4 …………………
Скорость посадки груза, м/мин ……………… 0,2
Частота вращения, мин-1 ……………………. 0,98
Скорость передвижения, км/ч ………………
Габариты в транспортном положении, мм 10730x2500x3980
Полная масса с основной стрелой, т ………. 32,6
Распределение нагрузки на дорогу через шины 1/2/3 оси, тс …………………………. 10,53/10,85/11,22
Дорожный просвет, мм………………………..




Кран автомобильный гидравлический КС-6973А
грузоподъемностью 50 т

Продолжение приложения 2



НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ



Краны предназначены для производства строительно-монтажных и погрузочно-разгрузочных работ на рассредоточенных объектах.



ОПИСАНИЕ



Кран смонтирован на специальном шасси автомобильного типа МЗКТ-6923 с двигателем ЯМЗ-238Д мощностью 243 кВт (330 л.с).

Привод механизма крана – гидравлический от насосов, приводимых в действие двигателем шасси. Гидропривод обеспечивает легкость и простоту управления краном, плавность работы механизмов, широкий диапазон работы скоростей, совмещение крановых операций.

Кран оборудован четырехсекционной телескопической стрелой. Первая выдвижная секция стрелы телескопируется одним гидроцилиндром, вторая и третья секции выдвигаются синхронно другим гидроцилиндром и канатным полиспастом. Для увеличения подстрелового пространства, по особому заказу, кран может комплектоваться двухсекционным удлинителем стрелы (гуськом) и вспомогательной лебедкой.

На кране установлен микропроцессорный ограничитель грузоподъемности, который позволяет следить за степенью загрузки крана, длиной и вылетом стрелы, показывает фактическую величину груза на крюке, а также автоматически по заданным координатам ограничивает зону действия крана при работе в стесненных условиях.

Установленная в ограничителе телеметрическая память («черный ящик») фиксирует рабочие параметры, а также степень нагрузки крана в течение всего срока службы.

Продолжение приложения 2

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА



Грузоподъемность, т…………………………….….
Длина стрелы, м …………………………………… 30,7
Скорость подъема (опускания) груза вспомогательной лебедкой (при однократной запасовке каната), м/мин……………………………..……….. 1–80
Частота вращения, мин-1…………………………… 0,2–1,5
Скорость передвижения, км/ч………………….…..
Габариты в транспортном положении, мм
(длинах ширинах высота)……………………………
13500x2500x3780
Распределение нагрузки на дорогу, тс:
через шины колес первой оси…………………….. 5,97
второй оси……………………………………… 6,34
задней тележки………………………………… 24,8
Продолжение приложения 2

Кран автомобильный гидравлический КС-5476А


Грузоподъемностью 32 т

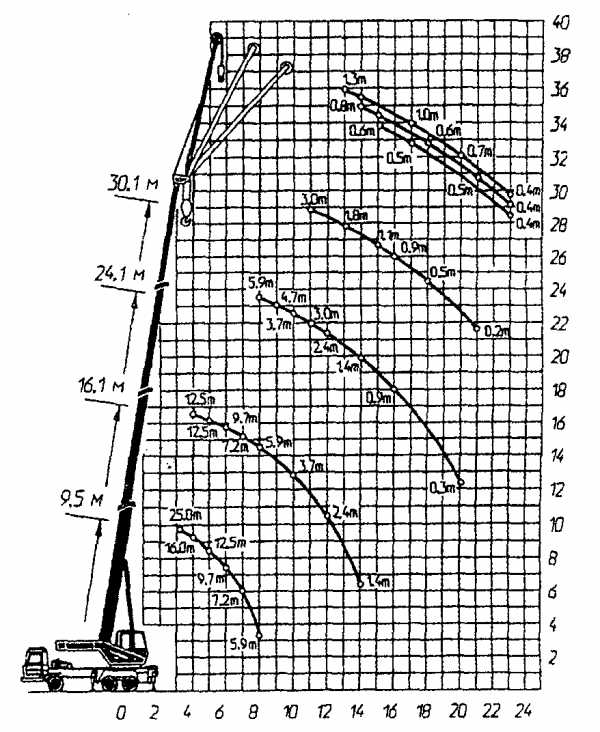

ГРУЗОВЫСОТНЫЕ ХАРАКТЕРИСТИКИ

Продолжение приложения 2



НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ



Кран предназначен для производства погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах.



ОПИСАНИЕ



Кран смонтирован на базе шасси МЗТК-8006 с колесной формулой 6×4 и двигателем мощностью 243 кВт (330 л.с.).

Привод механизма крана – гидравлический от насосов, приводимых в действие двигателем шасси. Гидропривод обеспечивает легкость и простоту управления краном, плавность работы механизмов, широкий диапазон рабочих скоростей, совмещение крановых операций.

Кран оборудован четырехсекционной телескопической стрелой, для увеличения высоты подъема груза и подстрелового пространства стрела оснащена гуськом.



ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА



Грузоподъемность, т……………………………………….
Грузовой момент, т-м……………………………………..
Высота подъема крюка, м:……………………………… 9,5—30,1
на основной стреле………………………………………… 29,3
на стреле с гуськом………………………………………… 36,8
Длина стрелы, м…………………………………………….. 9,5—30,1
Длина гуська, м……………………………………………… 7,15
Скорость подъема (опускания) груза, м/мин……. 5,0
Максимальная скорость вращения поворотной части, об/мин…………………………………………….. 1,5
Скорость передвижения, км/ч………………………….
База выносных опор, м:
поперечная……………………………………………….. 5,42
продольная………………………………………………. 5,4
Радиус поворота, м………………………………………… 11,0
Масса в транспортном положении, т……………….. 28,7
Габариты, мм………………………………………………… 12420x2500x3650
Продолжение приложения 2


Краны автомобильные гидравлические
КС-45719-1; КС-45719-2; КС-45719-4 грузоподъемностью 20 т

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ






Краны автомобильные серии КС-45719 «ГАЛИЧАНИН» предназначены для произведет погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах при температуре наружного воздуха от минус 40°С до + 40°С.

Продолжение приложения 2



ОПИСАНИЕ

Кран КС-45719-1 смонтирован на шасси КамАЗ-53215 с колесной формулой 6×4, кран КС-45719-2 – на шасси КрАЗ-65101 с колесной формулой 6×4 и кран КС-45719-4 – на шасси КамАЗ-53228 с колесной формулой 6×6.

Привод крановой установки осуществляется при помощи двух аксиально-поршневых гидронасосов. Отбор мощности производится от двигателя базового шасси через коробку передач. Крановые механизмы имеют индивидуальный гидравлический привод с независимым управлением от гидромоторов и гидроцилиндров.

Гидравлическая система позволяет легко и плавно осуществлять управление всеми механизмами в широком диапазоне регулирования скоростей рабочих операций, обеспечивает возможность одновременного совмещения трех крановых операций.

Краны оборудованы гидравлическими выносными опорами с выдвижными опорными балками.

Трехсекционная телескопическая стрела длиной 9,7–21,7 м обеспечивает компактность и маневренность крана при переездах, обширную зону перемещения груза при работе. Система телескопирования стрелы включает в себя два гидроцилиндра выдвижения, благодаря чему обеспечивается независимость управления выдвижением-втягиванием каждой из двух подвижных секций. Возможность телескопирования секций с грузом на крюке позволяет крану поднять специальные задания.

Безопасную работу кранов обеспечивает комплекс приборов и устройств, в том числе микропроцессорный ограничитель грузоподъемности, который автоматически защищает кран от перегрузки и опрокидывания, в режиме «координатной защиты» ограничивает перемещение подвижной части крана в заданной рабочей зоне (работа в стесненных условиях или вблизи линий электропередачи), выдает информацию о работе крана в цифровой форме на дисплей в кабине машиниста.

Ограничитель грузоподъемности имеет встроенный блок телеметрической памяти (так называемый черный ящик) и встроенный модуль защиты крана от опасного напряжения (МЗОН) для обеспечения безопасной работы крана вблизи линий электропередачи.

Продолжение приложения 2

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Наименование показателей Марка крана
КС-45719-1 КС-45719-2 КС-45719-4
Грузоподъемность, т/вылет, м 20/3,2
Грузовой момент, т·м
Максимальная высота подъема крюка стрелой
9,7 м, м
21,8
Длина стрелы, м 9,7—21,7
Скорость подъема
(опускания) груза, м/мин:
максимальная (с грузом до 6т)
номинальная (с грузом до 20т)



Скорость посадки груза, м/мин 0,3
Частота вращения, об/мин 2,2
Скорость передвижения крана, км/ч
Размер опорного контура вдоль×поперек оси шасси, мм 4200×5600
Масса крана в транспортном положении, т 20,6 23,5 22,5
Габариты крана в транспортном положении, мм (длина ×ширина× высота) 12000×2500×3550 12000×2500×3650 12000×25090×3700



Кран автомобильный КС-45721 на базе шасси МАЗ-630303
грузоподъемностью 25 т



Продолжение приложения 2


НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Кран предназначен для погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах.



ОПИСАНИЕ

Кран смонтирован на трехосном шасси автомобиля МАЗ-630303 с колесной формулой 6×4 и двигателем ЯМЗ-236-БЕ мощностью 184 кВт (250 л.с).

Кран имеет гидравлический привод, позволяющий легко и плавно осуществлять управление крановыми механизмами и выносными опорами в широком диапазоне скоростей с совмещением рабочих операций.

Гидравлическая аппаратура установлена в удобных для использования местах, гидропроводка выполнена с широким использованием надежных РВД.

Оснащен выносными опорами с новыми усиленными гидроцилиндрами аутригеров. Опорные колодки (т.н. подпятники) закреплены в удобных для машиниста местах.



Продолжение приложения 2



Кран оборудован трехсекционной телескопической стрелой с независимым выдвижением-втягиванием каждой из двух подвижных секций, обеспечивающей компактность и маневренность при переездах, зону работы до 240° и высоту подъема до 22 м. Возможность телескопирования стрелы с грузом на крюке позволяет устанавливать груз в труднодоступных местах и проносить его среди смонтированных конструкций.

Имеет теплоизолированную кабину машиниста, которая оборудована удобным пультом управления механизмами крана, регулируемым креслом крановщика, отопительной установкой.

Оборудован приборами и устройствами безопасности, в том числе микропроцессорным ограничителем нагрузки с цифровой индикацией параметров, который позволяет следить за степенью загрузки крана, длиной и вылетом стрелы, показывает фактическую величину груза на крюке, ограничивает зону действия крана при работе в стесненных условиях или вблизи линии электропередачи.

Укомплектован индивидуальным комплектом ЗИП, позволяющим проводить техническое обслуживание и ремонт крана.

На кран предоставляется гарантия 18 месяцев.



ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Грузоподъемность максимальная, т …………………
Максимальный грузовой момент, кНм (т-м)……… 750 (75)
Длина стрелы, м ……………………………………… 9,7—21,7
Высота подъема максимальная, м………………….. 21,9
Высота подъема при максимальном вылете, м ……
Вылет максимальный, м …………………………….
Вылет при максимальной грузоподъемности, м ….. 3,0
Максимальная глубина опускания, м ……………… 13,1
Габаритные размеры в транспортном положении, мм (длина× ширина× высота) ……………………… 12050x2500x3850
Радиус поворота, м …………………………………. 11,6
Полная масса, т ……………………………………… 22,1



Продолжение приложения 2

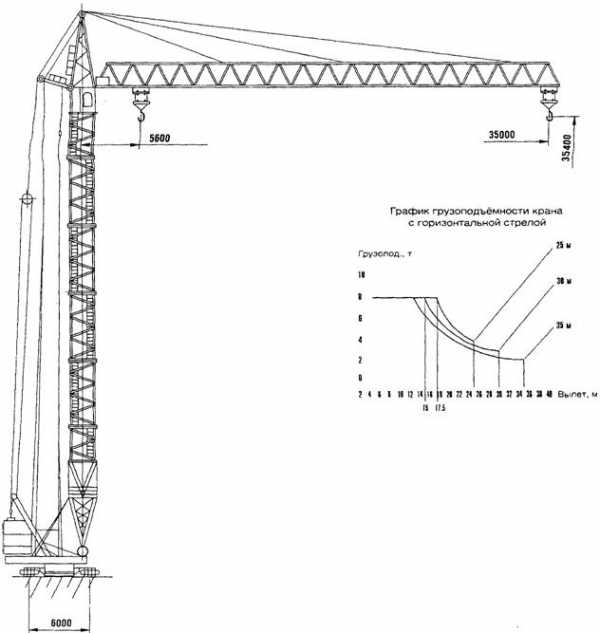

Кран башенный КБ-403Б.4 грузоподъемностью 8 т



НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Кран предназначен для механизации строительных и монтажных работ при возведении жилых и гражданских зданий и сооружений высотой до 35,4 м с массой монтируемых элементов до 8 т.



ОПИСАНИЕ

Кран — строительный передвижной полноповоротный на рельсовом ходу с поворотной башней и балочной стрелой с грузовой тележкой, обеспечивающей вертикальный и горизонтальный транспорт строительных деталей и материалов.

Продолжение приложения 2


Кран перевозится с объекта на объект в собранном виде, монтаж крана осуществляется собственными механизмами и с помощью автомобильного крана.



ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА



Грузоподъемность, т……………………………………..
Грузовой момент, тм……………………………………..
Вылет стрелы, м…………………………… …………… 25, 30, 35
Мощность электродвигателя, кВт……………………
Частота вращения, об/мин……………………………… 0,7
База, м………………………………………………………….
Колея, м………………………………………………………..
Высота подъема крюка, м……………………………… 35,4
Скорость, м/мин:
подъема (опускания) груза……….. ………………. 30,45
посадки груза………………………………………………..
передвижения крана………………………………………
передвижения грузовой тележки…………………….
Масса крана, т………………………………………………. 50,4
Масса противовеса, т……………………………………..

cyberpedia.su
