Кс 4372в – -4372, 4372, -4372
Общее описание крана КС4372Б, КС4372ВКран оснащен телескопической стрелой с тремя выдвижными секциями, откидным гуськом и надставкой, приборами и устройствами, обеспечивающими безопасную работу крана. Cамоходный кран КС4372Б, КС4372В может работать без выносных опор и передвигаться по ровной площадке с грузом на крюке, а также производить телескопирование стрелы с грузом на крюке массой до 4 тонн. Гидравлические выносные опоры с управлением из кабины оператора позволяют легко и быстро установить кран в рабочее положение. При работе крана КС-4372Б, КС-4372В совмещаются следующие операции: – подъём (опускание) крюка и вращение поворотной платформы; Силовая установка крана – четырёхтактный шестицилиндровый дизельный двигатель ЯМЗ-236 мощностью 132,5 кВт (180 л.с.)
Основные технические характеристики крана КС4372Б, КС4372В

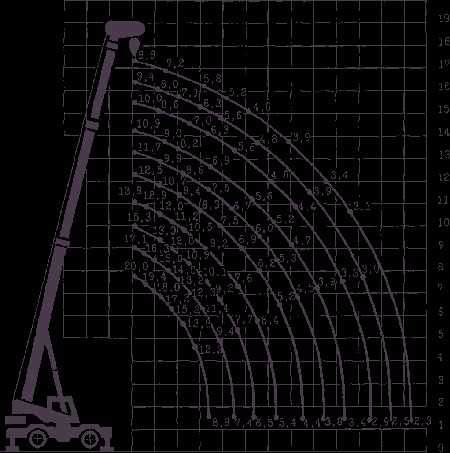

Основные размеры крана КС4372Б, КС4372ВДиаграмма грузовых характеристик на опорах крана КС-4372Б, КС-4372В

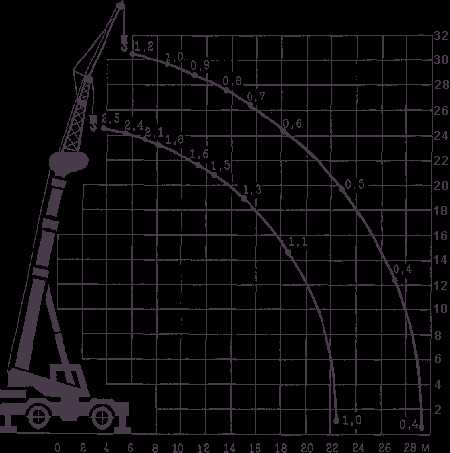

Диаграмма грузовых характеристик с удлинителем и гуськом крана КС-4372Б, КС-4372В
Диаграмма грузовых характеристик без установленных опор крана КС-4372Б, КС-4372В
|
www.sibkrans.ru
самоходные краны на короткобазовом шасси
В продолжении серии кранов КС-4361 Юргинский машиностроительный завод выпустил следующую модификацию своего пилотного крана — КС-4372Б, в результате разработок он увеличил грузоподъемность до 20 тонн и получил много новых усовершенствований.

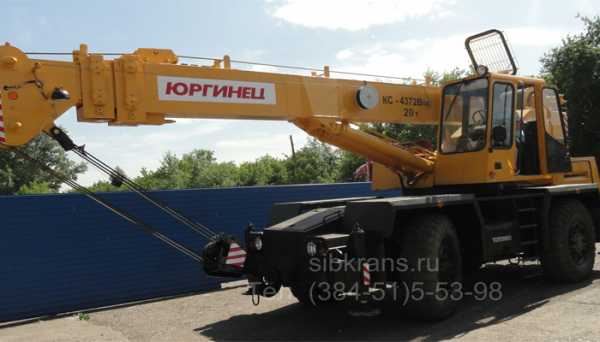

Описание крана самоходного КС-4372, КС-4372Б, КС-4372В
КС-4372В (КС-4372Б) – короткобазовый кран, грузоподъемностью 20 тонн, демонстрирующий отличную маневренность на строительных площадках, безотказный в работе. Последние достижения краностроительной техники были воплощены в кранах серии 4372.
КС-4372Б (КС4372В) оснащен ходовой частью, представляющей из себя двухосное специальное короткобазовое шасси, совмещающее сразу два ведущих управляемых мостов, отсюда – повышенная проходимость крана. Использование крана на рассредоточенных объектах добиваются за счет высокой транспортной скоростью – 50 км/ч, хороших ходовых качеств, а также, благодаря, маневренности.
Кран КС-4372Б оснащен телескопической стрелой (состоит из трех выдвижных секций), откидным гуськом и надставкой. Безопасную работу крана обеспечивают приборы и устройства.
В конструкции гидравлических подъемных кранов серии 4372 воплощены необходимые требования безопасности, надежности и комфортабельности для крановщика, все эти характеристики позволяют им выполнять сложные строительные, монтажные работы и погрузочно-разгрузочную деятельность.
Особенности КС-4372, КС-4372Б, КС-4372В:
- По ровной площадке кран может передвигаться с грузом на крюке.
- Кран может производить грузоподъемные работы без выносных опор.
- Может производить телескопирование стрелы с грузом на крюке (до 4 тонн)
- Установить кран в рабочее положение легко и быстро, управляя из кабины оператора, благодаря, гидравлическим выносным опорам.
Операции, совмещающиеся при работе крана:
- подъем (опускание) крюка и вращение поворотной платформы;
- подъем (опускание) крюка и подъем (опускание) стрелы;
- телескопирование (выдвижение или втягивание) и подъем (опускание) стрелы;
- телескопирование стрелы и вращение поворотной платформы.
Технические характеристики »
Технические характеристики грузоподъемного крана КС-4372Б, КС-4372В, КС-4372
Характеристика крана КС-4372, КС-4372В, КС-4372Б Ед.измерения Показатель Грузоподъемность:
– на выносных опорах
– на колесах (шина 16.00 – 24)
– при передвижении с грузом на крюке
т.
20
6,3
6Масса телескопируемого груза т. 4,5 Максимальный грузовой момент т.м. 70 Высота подъема
– основной стрелы
– с дополнительным оборудованием (удлинитель+гусек)
м.
7,6 – 17,4
30Скорость подъема-опускания
– номинального груза
– пустого крюка или груза до 5 тонн
м/мин.
9
16Скорость посадки м/мин. 0,3 Частота вращения
– минимум
– максимум
об/мин.
0,3
3Транспортная скорость (максимальная) км/ч 40 Колесная формула 4x4x4 Радиус поворота по внутренней колее наименьший м. 4,2 Размеры в транспортном положении:
– длина
– ширина
– высота
м.
10,2
2,5
3,5Количество лебедок шт. 1 Количество мест в кабине 1 Масса крана
– конструктивная
– транспортная
т.
23
24,1Мощность двигателя кВт 133 Двигатель ЯМЗ-236, 180 л.с
Основные размеры крана »
Основные размеры крана КС4372Б
Грузовысотные характеристики »
Грузовысотные характеристики крана КС-4372Б

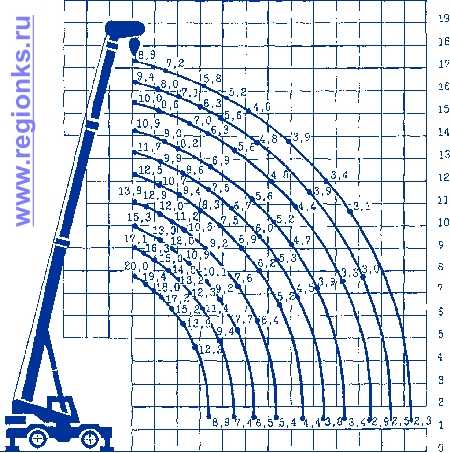

Диаграмма грузовых характеристик крана с удлинителем и гуськом
Диаграмма грузовых характеристик крана на опорах
Диаграмма грузовых характеристик без установленных опор
Дополнительно:
— Требование к рабочей площадке для кранов;
— Транспортирование крана.
Цены на краны: узнавайте у менеджеров.
Смотрите также:
— каталог запасных частей КС-4372Б
regionks.ru
Краны самоходные КС-4372, КС-4372Б, КС-4372В | GIRZ вики
Краны самоходные КС-4372, КС-4372Б, КС-4372ВГидрораспределитель | Краны самоходные КС-4372, КС-4372Б, КС-4372ВД / Ш / В (мм.)10200/2500/3500 Грузоподъемность (кг.)20000 (на выносных опорах), 6300 (на колесах), 6000 (при передвижении с грузом на крюке) Мощность кВт (л.с.)132,5 кВт (180 л.с.) Скорость (км\ч.)40 Производитель |
---|
Кран оснащен телескопической стрелой с тремя выдвижными секциями, откидным гуськом и надставкой, приборами и устройствами, обеспечивающими безопасную работу крана.
Cамоходный кран КС4372Б, КС4372В может работать без выносных опор и передвигаться по ровной площадке с грузом на крюке, а также производить телескопирование стрелы с грузом на крюке массой до 4 тонн. Гидравлические выносные опоры с управлением из кабины оператора позволяют легко и быстро установить кран в рабочее положение.
При работе крана КС-4372Б, КС-4372В совмещаются следующие операции:
– подъём (опускание) крюка и вращение поворотной платформы; – подъём (опускание) крюка и подъём (опускание) стрелы; – телескопирование (выдвижение или втягивание) и подъём (опускание) стрелы; – телескопирование стрелы и вращение поворотной платформы.
Силовая установка крана – четырёхтактный шестицилиндровый дизельный двигатель ЯМЗ-236 мощностью 132,5 кВт (180 л.с.)
Основные размеры крана КС-4372 | Диаграмма грузовых характеристик крана КС-4372 |
---|

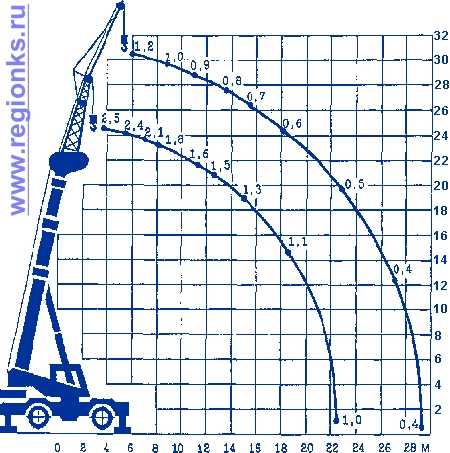

Диаграмма грузовых характеристик крана КС-4372 с удлинителем и гуськом | Диаграмма грузовых характеристик крана КС-4372 без установленных опор |
---|
ru.girz.wikia.com
КС-4372
В 1976-1978 годах на заводе изготовителе было начато массовое переоборудование и внедрение в производство станков с программным управлением. В этом же году, была разработана конструкторская документация на новый самоходный коротко базовый кран модели КС-4372, грузоподъемностью 16 тонн. А первый кран сошел с конвейера в 1988 году.
Благодаря телескопической стреле, была достигнута довольно высокая точность выполнения работ. Данная особенность, крана очень понравилась строителям и вскоре на заводе образовалась небольшая очередь состоящая из заказов на изготовление техники.
Кран оснащен специальными устройствами и приборами обеспечивающими безопасную работу.
Ходовая часть Крана отличается повышенной проходимостью и маневренностью, что позволяет более эффективно использовать кран. КС-4372 (Б,В.) может перемещаться с грузом на крюке по ровной площадке, а также работать без выносных опор. Выносные гидравлические опоры управляются из кабины оператора, что позволяет быстро и не трудоемко установить кран в рабочее положение.
Техника имеет ряд требований по отношению к рабочей площадки.
Площадка на которой будет производится работа крана, должна быть ровной и отчищенной от снежного и ледяного покрова (в зимнее время суток). Грунт в месте выставления опор должен быть твердым, без пустот и неровностей, и должен во время работы крана выдерживать давление не менее 0,35 МПа. Площадка должна быть размером минимум 6х11м.
Согласно грузовой характеристики КС-4372, при работе с грузами более 10 тонн разрешается работать только на площадке с твердым искусственным покрытием, выдерживающее удельное давление не менее 1,9 МПа
Самоходный кран КС-4372 оснащен
-телескопическая стрела с тремя выдвижными секциями
– откидной гусек
– надставка
– приборы и устройства, обеспечивающие безопасную работу крана.
КС-4372 (Б,В) работает как с выносными опорами, так и без них.
Температура окружающей среды, при которой эксплуатируется техника
Наибольшая температура + 40 градусов по Цельсию
Наименьшая температура – 40 градусов по Цельсию
После нахождения при температуре от минус 40 до -50 градусов по Цельсию, перед дальнейшей эксплуатацией выполнить очередное техническое освидетельствование.
При работе КС-4372 совмещаются следующие операции
– подъём (опускание) крюка и вращение поворотной платформы;
– подъём (опускание) крюка и подъём (опускание) стрелы;
– телескопирование (выдвижение или втягивание) и подъём (опускание) стрелы;
– телескопирование стрелы и вращение поворотной платформы.
Силовая установка крана – четырёхтактный шестицилиндровый дизельный двигатель ЯМЗ-236 мощностью 132,5 кВт (180 л.с.)
У нас можно купить запасные части на КС-4372. Менеджер по продажам 6-09-00
