Кран СМК-10

Кран СМК-10 смонтирован на шасси автомобиля МАЗ-500А и имеет максимальную грузоподъемность 10 т. Используется со стреловым рабочим оборудованием со стрелами длиной 10 и 16 м. Кран также оснащен устройством для подтягивания грузов в рабочую зону. Может работать только на выносных опорах. С грузом перемещение не предусмотрено. Возможны любые совмещенные движения.

Привод крана электрический от генератора ЕСС-83-6М мощностью 132,5 кВт. Вращение ротора генератора производится, от силовой дизельной установки, шасси. Каждый механизм крана приведите» в движение от индивидуального электродвигателя. Кран может быть подключен к стационарной электросети.

Конструктивные особенности крана: механизм подъема стрелы оснащен двумя тормозами, шариковый опорно-поворотный круг, коническо-цилиндрический редуктор механизма вращения поворотной платформы, лебедка подтягивания грузов в зону работы-крана, выносные опоры с ручными винтовыми домкратами.

Механизм  подъема  груза  снабжен  тормозом  с  гидротолкателем, обеспечивающим плавную посадку грузов при их опускании.

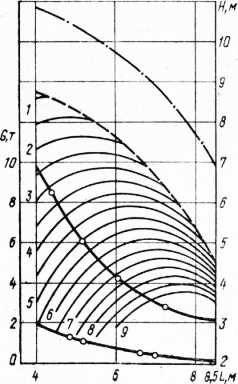

Автомобильный кран СМК 10 и его грузовые (сплошные линии) и высотные (пунктирные линии) характеристики:
1 — грузоподъемность при стреле длиной 10 м на выносных опорах: 2 — то же, 16 м на выносных опорах; а — высота подъема при стреле длиной   10  м;   б — тоже, 16 м.



Техническая характеристика автомобильного крана СМК-10

































Длина стрелы, м

10

Грузоподъемность, т, при вылете
наименьшем

10

наибольшем

2

при передвижении с грузом

Вылет,   м:
наименьший

4

наибольший

9,5

Высота подъема, м, при вылете:
наименьшем

10,5

наибольшем

6,0

Скорость подъема, 10-2 м/с

5,83-16,7

Скорость    передвижения    крана, км/ч:
рабочая

транспортная

40

Частота вращения, мин-1

 1,0-1,5

Шасси автомобиля

МАЗ-500А

Мощность силовой установки автомобиля, кВт

132,5

Колея колес, м:
передних

 1,95

задних

1,9

Расстояние между выносными опорами, м:
вдоль продольной оси

4,02

поперек продольной оси

4,5

Габаритные размеры в транспортном положении, м:
длина

13,42

ширина

2,81

высота

3,86

Нагрузка на ось, кН:
переднюю

заднюю

 103

Масса крана в рабочем состоянии, т

14,6

hydrotechnics.ru

10, 14, 7, 101, технические характеристики, автокран, модели

Дизель-электрический кран СМК-10 базируется на грузовом шасси Минского автозавода. Техника создана конструкторами кранового завода в Иваново, серийный выпуск начат в 1965 г. Для увеличения объемов производства документацию передали на ремонтно-механический завод, расположенный в г. Донской (Тульская область).

Модели

Все машины имеют унифицированную конструкцию с отдельными электродвигателями для каждого механизма. Гидравлическая система установлена только на поздних модификациях. Управление крановой установкой осуществляется рычагами и педалями из отдельной кабины машиниста, расположенной на поворотной платформе. Грузоподъемность машин составляет 7,5-14 т.

СМК-7

Кран СМК-7 является ранней модификацией машины, использовавшей в качестве базы грузовые автомобили МАЗ-200, оснащенные рядным 2-тактным дизелем с наддувом. На борту крана имелась специальная грузовая лебедка, предназначенная для подтягивания грузов в рабочую зону.

Автокран СМК-7 в дальнейшем модернизировали, переставив установку на шасси МАЗ-5334, оборудованное 4-тактным дизелем мощностью 180 л.с. Грузоподъемность всех вариантов составляет 7,5 т.

СМК-10

Дизель-электрический кран с грузоподъемностью 10 т, построенный на базе грузовика МАЗ-5334. Особенностью конструкции являются винтовые выносные опоры, которые настраиваются вручную. Техника комплектовалась стрелой длиной 10 м, которая допускала установку 2 дополнительных секций (по 3 м каждая). Конструкция крана не предусматривает движение с подвешенным на крюке грузом. Разрешается производить поворот башни с одновременным опусканием или поднятием груза либо стрелы.

СМК-14

Автокран СМК-14, имеющий грузоподъемность 14 т, использует в качестве базы грузовик МАЗ-5337. Приводы машины оснащены асинхронными электродвигателями с рабочим напряжением 380 В. Источником энергии является генератор, установленный на автомобильном шасси. Привод ротора осуществляется от редуктора отбора мощности, смонтированного на коробке передач.

На генераторе имеется распределительная коробка, предназначенная для подсоединения внешних приборов с суммарной мощностью не более 30 кВт. Допускается питание потребителей, установленных на кране от внешнего источника переменного 3-фазного тока. Подключенный по такой схеме автокран СМК-14 может использоваться в помещениях с плохой вентиляцией.

СМК-101

Кран СМК-101, предназначенный для перемещения грузов весом до 10 т, базируется на коммерческом грузовом шасси МАЗ-5334. Крановая установка установлена на опорном контуре, оснащенном выносными опорами с гидравлическим приводом. В схеме гидравлики имеется шестеренный насос, оснащенный приводом от отдельного электродвигателя, имеющего мощность 3 кВт.

Краткое описание технических характеристик машины:

  • длина стрелы — 8,6 м;
  • размер вставки удлинителя — 3 м;
  • допустимое число вставок — 3;
  • длина гуська — 1,5 м;
  • грузоподъемность при максимальной длине стрелы и гуське — 2,5 т;
  • частота вращения надстройки — 0,4-1,7 об/мин;
  • рабочая зона крана — 360°;
  • мощность генератора — 30 кВт;
  • мощность двигателей главной и стреловой лебедки — 17,5 кВт;
  • мощность мотора редуктора поворота — 4,1 кВт;
  • средний расход топлива при работе установки — 6,46 л за 1 час.

В качестве поворотного погона используются узлы, оснащенные роликами или шарами. В конструкции подвески машины установлен стабилизатор, исключающий перекосы техники при работе. На борту машины имеется отдельная лебедка для подтягивания грузов, оснащенная электродвигателем мощностью 4,2 кВт.

specmahina.ru

Автокран СМК-10 «Ивановец» грузоподъемностью 10 т смонтирован на шасси Маз стрела 10 м

Автокран СМК-10 «Ивановец» грузоподъемностью 10 т смонтирован на шасси Маз стрела 10 м

Компания реализует автокраны Ивановец СМК-10 смонтирован на шасси автомобилей МАЗ грузоподъемность 10 т б/у после капитального ремонта состояние отличное производства ОАО «Автокран», также предлагаем к ним запчасти из наличия.

Назначение: предназначен для погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах.

Наша компания реализует автокраны следующих марок производства ОАО «Ивэнргомаш» СМК-14, СМК-10, АО «ГАЗПРОМ КРАН» КС-4561, КС-4562, ОАО «Автокран», автокранов Галичанин и Клинцы КС-35719, КС-4572А, КС-45719, КС-55713, Ивановец КС-3577, КС-3574, КС-35715, КС-35714, КС-45717, КС-54711 автокранов Челбинец КС-45721, Автокраны Дрогобыч КС-3575А, КС-4574 и запчасти к ним по невысоким ценам, отлаженный комплекс мероприятий по контролю за качеством, позволяет выделяться нашим кранам из многих заводов, что доказывается невозвратом за все время нашей работы.

Технические особенности автокрана СМК-10

Кран СМК-10 смонтирован на шасси автомобиля МАЗ-500А и имеет максимальную грузоподъемность 10 т. Используется со стреловым рабочим оборудованием со стрелами длиной 10 и 16 м. Кран также оснащен устройством для подтягивания грузов в рабочую зону. Может работать только на выносных опорах. С грузом перемещение не предусмотрено. Возможны любые совмещенные движения.
Привод крана электрический от генератора ЕСС-83-6М мощностью 132,5 кВт. Вращение ротора генератора производится, от силовой дизельной установки, шасси. Каждый механизм крана приведите» в движение от индивидуального электродвигателя. Кран может быть подключен к стационарной электросети.
Конструктивные особенности крана: механизм подъема стрелы оснащен двумя тормозами, шариковый опорно-поворотный круг, коническо-цилиндрический редуктор механизма вращения поворотной платформы, лебедка подтягивания грузов в зону работы-крана, выносные опоры с ручными винтовыми домкратами.
Механизм  подъема  груза  снабжен  тормозом  с  гидротолкателем, обеспечивающим плавную посадку грузов при их опускании.

Техническая характеристика автомобильного крана СМК-10

Длина стрелы, м

10

Грузоподъемность, т, при вылете
наименьшем

10

наибольшем

2

при передвижении с грузом

Вылет,   м:
наименьший

4

наибольший

9,5

Высота подъема, м, при вылете:
наименьшем

10,5

наибольшем

6,0

Скорость подъема, 10-2 м/с

5,83-16,7

Скорость    передвижения    крана, км/ч:
рабочая

транспортная

40

Частота вращения, мин-1

 1,0-1,5

Шасси автомобиля

МАЗ-500А

Мощность силовой установки автомобиля, кВт

132,5

Колея колес, м:
передних

 1,95

задних

1,9

Расстояние между выносными опорами, м:
вдоль продольной оси

4,02

поперек продольной оси

4,5

Габаритные размеры в транспортном положении, м:
длина

13,42

ширина

2,81

высота

3,86

Нагрузка на ось, кН:
переднюю

заднюю

 103

Масса крана в рабочем состоянии, т

14,6

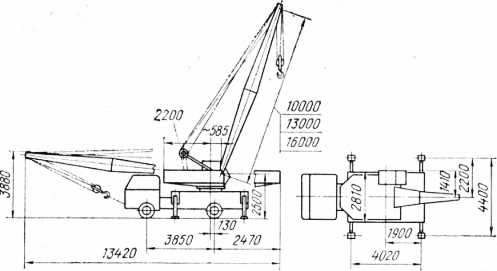

Схема автокрана СМК-10

Кран СМК-10 (рис. 24) грузоподъемностю 10 т. индивидуальным электроприводом механизмов смонтирован на шасси автомобиля МАЗ-500. Шасси оборудовано торсионным стабилизатором и поворотными выносными опорами, устанавливаемыми вручную. Опорно-поворотное устройство шариковое двухрядное. Основное стреловое оборудование включает жесткую решетчатую, а сменное — жесткую удлиненную стрелу.

Рис. 24. Кран CMK-10, графики грузоподъемности (сплошные линяй) и высоты подъема крюка (штриховые линии):
1— для основной стрелы на выносных опорах; 2 — то же, для удлиненной стрелы

Расположение различных кнопок, контрольно-измерительной аппаратуры и других устройств на пульте управления показано на рис. 25. При транспортировке крана по железной дороге с габаритом 02-Т кабину снимают v с поворотной рамы, а кронштейны под кабину закрывают брезентом.

Кинематическая схема (рис. 26) отличается от обычной схемы наличием лебедки VIII для подтягивания груза. Привод крана индивидуальный электрический от синхронного генератора трехфазного тока ЕСС5-83-6М-101 мощностью 37,5 кВт, напряжением 400 В, номинальной частотой вращения 1000 об/мин с полупроводниковым или механическим выпрямителем и стабилизирующим устройством. Генератор вращается от двигателя базового автомобиля через коробку передач, карданную передачу, специальный механизм привода и клиноременную передачу.

Рис. 25. Пульт управления крапа СМК-10:
1 — выключатель указателей давления масла и температуры воды; 2 — штепсельная розетка; 3 — вольтметр; 4 — указатель температуры воды; 5 — кнопка звукового сигнала; 6 — лампа сигнализации ОГП; 7 — переключатель ОГП; 8 — амперметр; 9 — выключатель электропечи; 10 — указатель Давления масла; 11 — выключатели фары, плафона и звукового сигнала; 12 — лампа сигнализации о готовности к работе; 13 — кнопка возбуждения генератора; 14 — рукоятка управления контроллером механизма подъема груза; 15 — рукоятка переключателя для замедленного спуска груза; 16 — кнопки управления пускателем; 17 — рукоятка переключателя управления механизмом поворота крана; 18 — блок предохранителен; 19 — рукоятка переключателя управления механизмом подтягивания; 20 — руконтка управления контроллером механизма подъема стрелы; 21 — электропечь

Рис. 26. Кинематическая схема крана СМК-Ю:
I — коробка передач; II — клиноременная передача; III — специальный механизм привода генератора; IV — генератор; V и VI — стреловая и грузовая лебедки; VII — механизм поворота; VIII — лебедки для подтягивания груза

Характеристики электродвигателей и тормозов

МеханизмМарка элетродвигателяМощность, кВтЧастота вращения об/мин.Тип тормозаМарка гидротолкателя

Грузовая лебедка

Стреловая лебедка

Механизм поворота

Лебедка подтягивания груза

МТВ-312-6

МТВ-312-6

МТ-111-6

АОС-52-6



16-0

16-0

3,5

4,5



955

955

915

890



Колодочные нормально

закрытые автоматические



ТЭГ-25

ТЭГ-25

ТЭГ-25



Принципиальная электрическая схема аналогична схеме крана К-67.

Характеристики электродвигателей, тормозов механизмов и их размыкателей приведены в табл. 10. На кране установлены ограничители подъема крюка и стрелы и ограничитель грузоподъемности ОГП-1.

Компания «Кран-мастер» реализует запчасти для автокранов отечественного производства марок Ивановец СМК-14, СМК-10 производства завода ОАО «Ивэнргомаш».

Всегда в наличии запасные части на автокраны Ивановец СМК-14, СМК-10 и их модификаций, наша компания в кротчайшие сроки реализует любую потребность на запчасти для автокранов Галичанин, в том числе и комплексную любой сложности. Индивидуальный подход, разумные цены, система качества, гарантия, гибкая система скидок, как для старых партнёров, так и для новых компаний – залог долговечной и бесперебойной работы вашей техники.

Кран-Мастер предлагает Вашему вниманию следующие запасные части на автокраны автокранов Ивановец СМК-14, СМК-10.

Мы предлагаем широкий спектр запасных частей к автокранам: опорно-поворотные устройства (ОПУ), гидроцилиндры, основание стрелы, кабина крановщика, редукторы, механизмы поворота, коробки отбора мощности (КОМ), гидрораспределители и многое другое (Прайс-лист), а также производим сервисное обслуживание и ремонт автокранов, подъемников, манипуляторов, реставрацию ОПУ, ремонт (переборку) любых гидроцилиндров с заменой манжет и колец.

— Металлоконструкции для автокранов Ивановец СМК-14, СМК-10

— Гидроцилиндры для автокранов Ивановец СМК-14, СМК-10

— Гидрораспределители для автокранов Ивановец СМК-14, СМК-10

— Гидромоторы и гидронасосы для автрокранов Ивановец КС-3577, КС-3574, КС-35714, КС-35715, КС-45717

— Гидрозамки, гидроклапана, гидрооборудование для автрокранов Ивановец КС-3577, КС-3574, КС-35714, КС-45717

— Грузовая Лебедка для автокранов Ивановец СМК-14, СМК-10

— Кабины крановщика для автокрана Ивановец КС-3577, КС-3574, КС-35714, КС-35715, КС-45717

— Коробки отбора мощности (КОМ) для автокранов Ивановец СМК-14, СМК-10

— Механизмы поворота, редуктор поворота для автокранов Ивановец СМК-14, СМК-10

— Опорно-поворотные устройства, ОПУ для автокранов Ивановец СМК-14, СМК-10

— Основания стрел, секции стрел, стрелы для автокранов Ивановец СМК-14, СМК-10

— Отопители кабины крановщика, печки для автокранов Ивановец СМК-14, СМК-10

74kran.ru

Кран СМК-10

Строительные машины и оборудование, справочник

Кран СМК-10


Категория:

   Общие сведения о стреловых кранах



Кран СМК-10

Кран СМК-10 (рис. 24) грузоподъемностю 10 т. индивидуальным электроприводом механизмов смонтирован на шасси автомобиля МАЗ-500. Шасси оборудовано торсионным стабилизатором и поворотными выносными опорами, устанавливаемыми вручную. Опорно-поворотное устройство шариковое двухрядное. Основное стреловое оборудование включает жесткую решетчатую, а сменное — жесткую удлиненную стрелу.

Рис. 24. Кран CMK-10, графики грузоподъемности (сплошные линяй) и высоты подъема крюка (штриховые линии):
1— для основной стрелы на выносных опорах; 2 — то же, для удлиненной стрелы

Расположение различных кнопок, контрольно-измерительной аппаратуры и других устройств на пульте управления показано на рис. 25. При транспортировке крана по железной дороге с габаритом 02-Т кабину снимают v с поворотной рамы, а кронштейны под кабину закрывают брезентом.

Кинематическая схема (рис. 26) отличается от обычной схемы наличием лебедки VIII для подтягивания груза. Привод крана индивидуальный электрический от синхронного генератора трехфазного тока ЕСС5-83-6М-101 мощностью 37,5 кВт, напряжением 400 В, номинальной частотой вращения 1000 об/мин с полупроводниковым или механическим выпрямителем и стабилизирующим устройством. Генератор вращается от двигателя базового автомобиля через коробку передач, карданную передачу, специальный механизм привода и клиноременную передачу.

Рис. 25. Пульт управления крапа СМК-Ю:
1 — выключатель указателей давления масла и температуры воды; 2 — штепсельная розетка; 3 — вольтметр; 4 — указатель температуры воды; 5 — кнопка звукового сигнала; 6 — лампа сигнализации ОГП; 7 — переключатель ОГП; 8 — амперметр; 9 — выключатель электропечи; 10 — указатель Давления масла; 11 — выключатели фары, плафона и звукового сигнала; 12 — лампа сигнализации о готовности к работе; 13 — кнопка возбуждения генератора; 14 — рукоятка управления контроллером механизма подъема груза; 15 — рукоятка переключателя для замедленного спуска груза; 16 — кнопки управления пускателем; 17 — рукоятка переключателя управления механизмом поворота крана; 18 — блок предохранителен; 19 — рукоятка переключателя управления механизмом подтягивания; 20 — руконтка управления контроллером механизма подъема стрелы; 21 — электропечь

Рис. 26. Кинематическая схема крана СМК-Ю:
I — коробка передач; II — клиноременная передача; III — специальный механизм привода генератора; IV — генератор; V и VI — стреловая и грузовая лебедки; VII — механизм поворота; VIII — лебедки для подтягивания груза

Таблица 10
Характеристики электродвигателей и тормозов

Принципиальная электрическая схема аналогична схеме крана К-67.

Характеристики электродвигателей, тормозов механизмов и их размыкателей приведены в табл. 10. На кране установлены ограничители подъема крюка и стрелы и ограничитель грузоподъемности ОГП-1.

Реклама:

Читать далее: Кран КС-3562А

Категория: —
Общие сведения о стреловых кранах

Главная → Справочник → Статьи → Форум

stroy-technics.ru

Кран СМК-10 грузоподъемностью 10 т

Строительные машины и оборудование, справочник

Кран СМК-10 грузоподъемностью 10 т


Категория:

   Краны стреловые самоходные



Кран СМК-10 грузоподъемностью 10 т

Кран СМК-10 смонтирован на шасси автомобиля МАЗ-500. Привод электрический от собственного генератора или от внешней сети трехфазного тока напряжением 380 В. Основная стрела длиной 10 м состоит из двух секций, с помощью вставок удлиняется до 13 и 16 м. Кран оборудован лебедкой подтягивания груза. Масса крана—14,55—14,8 т. Колея колес: передних— 1950 мм, задних— 1900 мм. Радиус поворота крана по колее внешнего переднего колеса —8,5 м. Зона работы с грузом— 270°. Максимальная нагрузка на выносную опору — 105 кН (10,76 т). Нагрузка на оси шасси в транспортном положении: на переднюю — 46 кН (4,67 т), на заднюю — 97 кН (9,88 т).

Рис. 1. АК-8 стрела 7,5-4,2 м

Рис. 2. СМК-10 стрела 16 м

Рис. 3. СМК-10 стрела 10 м

Рис. 4. СМК-Ю стрела 13 м

Характеристики крана —на рис. 1—3.

Реклама:

Читать далее: Кран СМК-101 грузоподъемностью 10 т

Категория: —
Краны стреловые самоходные

Главная → Справочник → Статьи → Форум

stroy-technics.ru

Кран СМК-101 грузоподъемностью 10 т

Строительные машины и оборудование, справочник

Кран СМК-101 грузоподъемностью 10 т


Категория:

   Краны стреловые самоходные



Кран СМК-101 грузоподъемностью 10 т

Кран СМК-101 смонтирован на шасси автомобиля MA3-5334. Привод передвижения крана механический, остальных механизмов — электрический от собственного генератора.

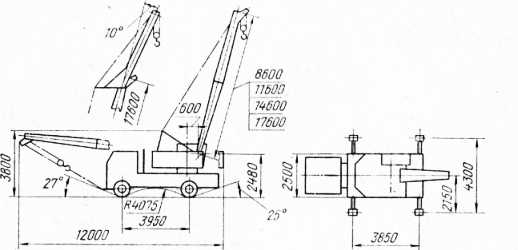

Рис. 1. Автомобильный кран СМК-101

Рис. 2. СМК-101 стрела 8,6 м

Рис. 3. СМК-101 стрела 11,6 м

Основная стрела длиной 8,6 м состоит из двух секций, удлиняется вставками до 11,6; 14,6; 17,6 м. Стрела длиной 17,6 м может оснащаться гуськом длиной 3,28 м. Кран может иметь механизм подтягивания груза. Работа крюком на гуське предусмотрена на вылете 7,5 м при грузоподъемности 2,5 т и высоте подъема крюка 20 м. Допускается передвижение с грузом массой 2,5 т на крюке основной стрелы в положении «стрела назад» на вылете 3 м со скоростью 5 км/ч при высоте подъема крюка 5,5 м. Глубина опускания 3 м при грузоподъемности, равной половине паспортной. Масса крана—15 т. Колея колес: передних— 1970 мм, задних— 1860 мм. Радиус поворота крана 32 по колее внешнего переднего колеса—12,5 м. Максимальная нагрузка на выносную опору —210 кН (21 т). Характеристики крана —на рис. 4.35—4.40.

Рис 4. CMK-101 стрела 17,6 м

Рис. 5. СМК-101 стрела 14,6 м

Рис. 6. СМК-101 стрела 8,6 м на ходу

Рис. 7. СМК-101 стрела 17,6—3,28 м

Реклама:

Читать далее: Кран МКА-10м грузоподъемностью 10 т

Категория: —
Краны стреловые самоходные

Главная → Справочник → Статьи → Форум

stroy-technics.ru

Автокран УЛЬЯНОВЕЦ смк 101


На этой странице Вы можете купить автокран УЛЬЯНОВЕЦ смк 101, 1988 года выпуска, наработка м/ч 12000, за 210 000 РУБ








Добавлено: 24 авг 2016, Просмотров: 261


210 000 РУБ









Торговая марка:УЛЬЯНОВЕЦ
Модель:смк 101
Год выпуска:
1988 г.
Пробег:12000 км
Моточасы:7000 ч.
Цена:210 000 РУБ

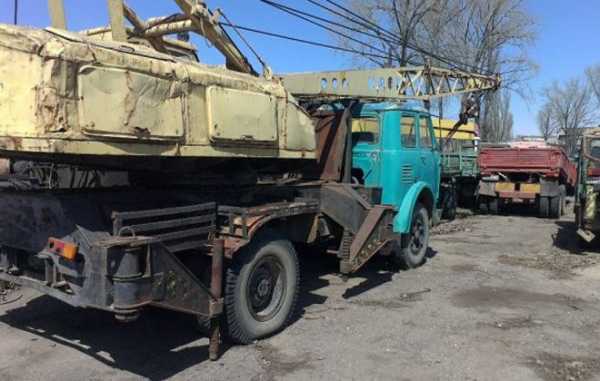

Описание:Кран СМК-101 грузоподъемностью 10т. на шасси автомобиля МАЗ-5334, стрела 11.6 м , а также устройство для подтягивания грузов в свою рабочую зону.

Он может работать без выносных опор и передвигаться с грузом массой 2,5 т.

Привод крана электрический от генератора переменного тока напряжением 380 В частотой 50 Гц. Генератор типа ЕСС5-82-442 мощностью 37,5 кВт приводится в действие через коробку отбора мощности от силовой установки шасси. Конструкция крана позволяет работать от внешнего источника электроэнергии. Каждый механизм снабжен отдельным электродвигателем, благодаря чему возможно совмещение рабочих операций.

Регулирование скорости подъема и опускания груза обеспечивается пускорегулирующим сопротивлением в цепи ротора кранового электродвигателя механизма грузовой лебедки. Посадочная скорость опускания груза при монтажных работах достигается торможением грузовой лебедки электрогидротолкателем. Ходовое устройство оборудовано выносными опорами с гидравлическим приводом и стабилизатором. Гидронасос привода выносных опор работает от индивидуального электродвигателя. В качестве опорно-поворотного устройства в кране применен шариковый или роликовый круги катания.
Местоположение: Россия / Тюменская область / Тюмень
