Кран дэк 631 – Гусеничный кран ДЭК-631 – технические характеристики, устройство, монтаж, аренда, купить

ДЭК 631 технические характеристики гусеничного крана

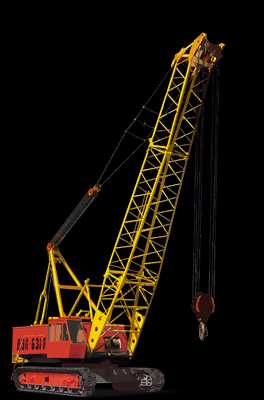

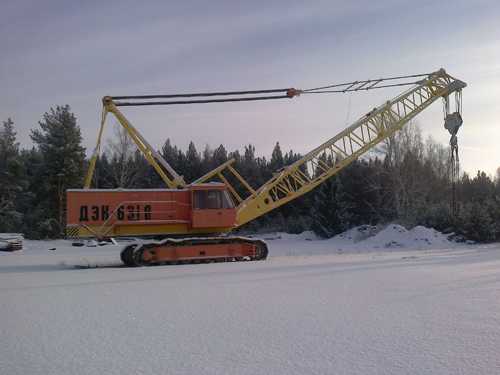

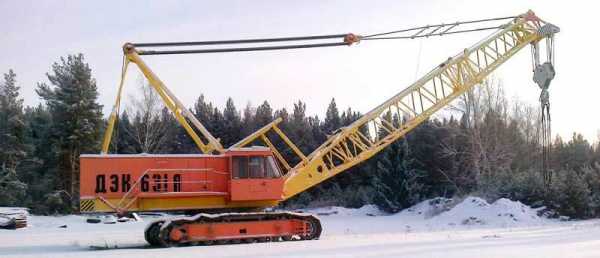

ДЭК-631 — это стреловой дизель-электрический самоходный гусеничный кран, максимальная грузоподъёмность которого 63 тонны. Мощные тяговые лебёдки этого крана способны развивать максимальный грузовой момент до 321,3 тн·м.

Стрела крана позволяет поднимать груз на максимальную высоту 71,2 метра, что вполне хватает для среднего промышленного и гражданского строительства, при этом максимальный вылет 39,7 метра, а длина основной стрелы — 18 метров. Стрела имеет максимальную длину 42 м.

Содержание:

Технические характеристики гусеничного крана ДЭК 631

Максимальная грузоподъемность, т

63
Максимальный грузовой момент, т·м

321,3
Длина стрелы, м:
     основная

18
     максимальная

42
Длина жесткого гуська, м

10
Высота башни, м

36
Длина маневрового гуська, м

15,25..37,75
Максимальная грузоподъемность, т:
     на жестком гуське 10 м

10
     на маневровом гуське 37,75 м

5
Максимальная высота подъема, м

71,2
Максимальный вылет, м

39,7
Минимальный вылет, м

5,1
Скорость рабочих операций, м/мин.:
     подъем груза, макс.

20
     опускание груза, мин.

0,065
Скорость передвижения, км/ч

0,5
Частота вращения поворотной платформы, об./мин.

0,4
Автономная работа от собственного двигателя / работа от внешней сети 380В 50Гц

+ / +
Наличие электростанции мощностью до, кВт

100
Транспортные габариты без стрелового оборудования , мм:
     длина

8860
     ширина

5400
     высота

4300
Радиус поворота платформы, мм

5921
Масса крана (с основной стрелой), т

83,5
Температура эксплуатации:
     номинальная

-40°…+40°С
     тропического исполнения

-10°…+60°С

Грузовысотные характеристики крана

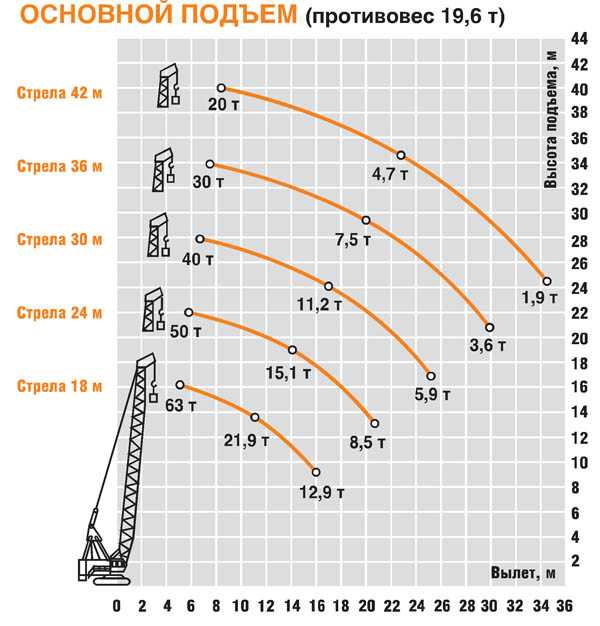

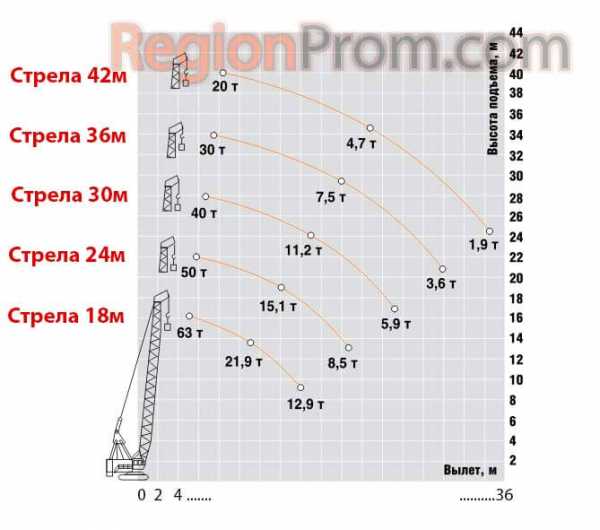

1. На основном подъёме при использовании основной стрелы и вставок

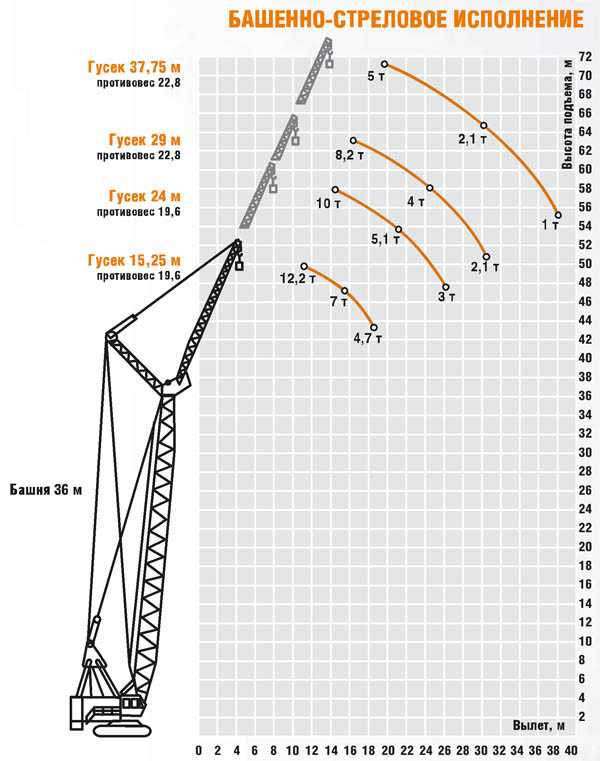

2. При башенно-стреловом исполнении с задействованием основной стрелы, вставок и маневрового гуська

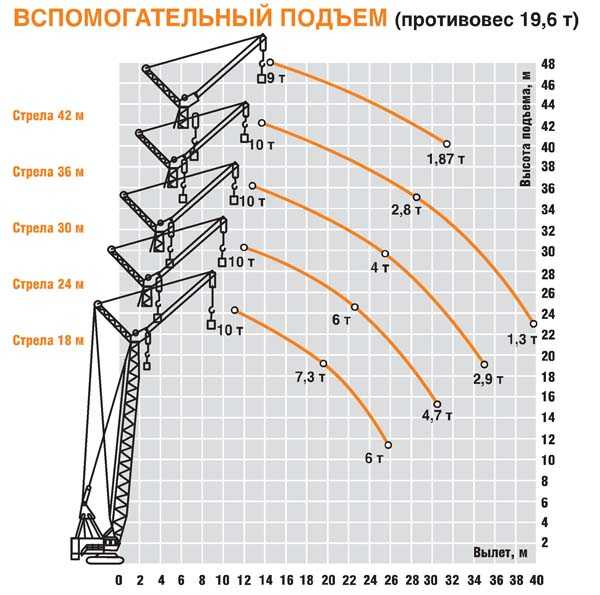

3. При вспомогательном подъёме при использовании основной стрелы, вставок и жёсткого гуська

Габаритные размеры ДЭК-631

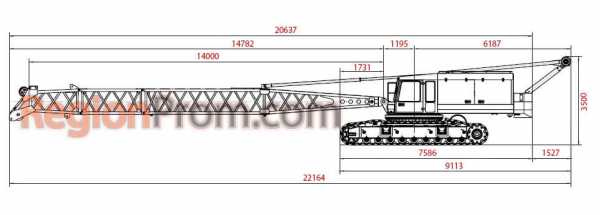

Размеры гусеничного крана, вид сбоку:

Размеры в транспортном и рабочем положении:

Если вы ищете качественные запасные части ДЭК-631, то мы готовы поставить их вам по самым демократичным ценам и в самые короткие сроки. Уточняйте наличие запасных частей на этот гусеничный кран по телефону +7 (351) 202-02-74 или оставляйте заявку на нужную запчасть, воспользовавшись кнопкой «Заявка на запчасти«.

Раздел: Новости ТД "РегионПром"

regionprom.com

Гусеничный кран ДЭК-631А: технические характеристики, цена

Шестидесяти трёхтонный кран выполняет погрузку и разгрузку разных материалов. ДЭК-631А с 18 метровой стрелой используется на стройплощадках для монтажных работ. При необходимости стрелу можно существенно удлинить до 42 м. двумя вставками:


  • Длиной 6 м.
  • Длиной 12 м.

Для выполнения производственных задач возможно, передвижение крана с грузом.

Электрика

За качественную и бесперебойную работу отвечает дизель-электрический привод. Электрическое оборудование ДЭК-631 работает:

  • От дизельной крановой электростанции.
  • Возможно, использование внешних источников 3-х фазного переменного тока. Напряжением 380 В.

Силовая установка

Дизельный агрегат гусеничного крана с турбонаддувом обладает мощностью 115 л/сил. Эти показатели двигателя обеспечивают монтажные работы с тяжёлыми грузами. В помощь дизельному мотору установлен 75 кВт.

Скоростные показатели

Дизель-электрический кран, с высотой башни 36 метров, способен поднимать и опускать разные грузы со скоростью 20 м/мин. При этом частота вращения составляет 0,4 оборота в минуту. Скоростные показатели передвижения 83,5-тонной конструкции не впечатляют спринтерской скоростью – всего 0,5 км/час.

Особенности крана

Понятно, что габаритная техника с показателями Д/Ш/В = 8860/5400/4300 требует при перемещении к месту работ повышенного внимания и соблюдения определённых условий. Транспортировка крана ДЭК-631 может осуществляться несколькими способами:

  • По железной дороге.
  • Автомобильным трассам с твёрдым покрытием.
  • Своим ходом.

При перемещении крана по железным дорогам необходимо знать, что для транспортировки понадобится частичная разборка и три платформы грузоподъёмностью 60 тонн.


Если доставка техники осуществляется по дороге, используется автомобильный прицеп, способный выдержать 40-тонную нагрузку.

Перемещение крана своим ходом возможно, ТОЛЬКО в пределах строительного объекта. При этом скорость движения по неподготовленной площадке не должна превышать 0,5 км/час.

Цена гусеничного крана ДЭК-631

Стоимость тяжёлой техники может колебаться в зависимости от покупки дополнительного оборудования. Это может быть кондиционер, входящий в климатический пакет. К дополнительному оборудованию относится радиостанция и видеокамера.

Новый кран стоит 18 797 000,00 р. ДЭК-631 прошедший ревизию с шестимесячной гарантией предлагается за 7 850 000,00 р. Техника после капитального ремонта выставлена на продажу по минимальной цене 9 650 000,00 р.

Не нужно быть экспертом, чтобы понять: не каждое, даже крупное строительное предприятие, может позволить себе приобретение нового крана. В 75% случаях использования крана ДЭК-631 – это аренда.

Технические характеристики ДЭК-631


Грузоподъемность максимальная, т  63
Максимальный грузовой момент, тм  321,3
Длина стрелы, м
основная  18
максимальная  42
Длина жесткого гуська, м  10
Длина маневрового гуська, м  15,25; 24; 29; 37,75
Грузоподъемность при перемещении с грузом, т  50
Длина стрелы в башенно-стреловом исполнении, м  36
Макс. грузоподъемность, т
на жестком гуське 5м (10м)  - (10)
на маневровом гуське 15, 25м (37,75м)  12,2 (5)
Скорость подъема груза номанил/увелич, м/мин  4/8
Мин. скорость опускания, м/мин  0,65
Скорость перемещения, км/ч  0,5
Частота вращения поворотной части, об/мин.  0,4
Габаритные размеры (без стрелы), мм
длина  8860
ширина  5400
высота  4300

Гусеничный кран ДЭК-251

Гусеничный кран ДЭК 251 распространен в РФ. Самоходный полноповоротный механизм универсален; исполнительные механизмы имеют свои электроприводы. Грузоподъемность 25 т.

Гусеничный кран ДЭК-321

Кран гусеничный ДЭК-321 используется на строительных площадках, в порту, для выполнения складских операций. Основные характеристики: грузоподъемность 32 т, вылет стрелы 14 (33) м.

komunalteh.ru

Гусеничный кран ДЭК-50 (технические характеристики)



















содержание   ..  50  51  52  53  54  55  56  57  58  59  60  ..



Гусеничный кран ДЭК-50 (технические характеристики)
 описание и технические характеристики

Кран ДЭК-50 грузоподъемностью 50 т с индивидуальным электроприводом механизмов смонтирован на ходовом устройстве с многокатковыми гусеничными тележками с тремя поддерживающими катками. Опорно-поворотное устройство роликовое однорядное с перекрещивающимися роликами.

Основное стреловое оборудование включает в себя решетчатую стрелу. В комплект сменного рабочего оборудования входит башенно-стреловое оборудование и стреловое оборудование с удлиненными стрелами и стрелами с гуськами.
Механизм передвижения представляет собой трехступенчатый цилиндроконический редуктор с одной конической и двумя цилиндрическими передачами. На нижнем конце выходного вала редуктора насажена на шлицах цилиндрическая шестерня, входящая в зацепление с зубчатым венцом опорно-поворотного устройства.
Механизм передвижения состоит из двух четырехступенчатых цилиндрических редукторов. Тихоходное колесо каждого из редукторов насажено на вал ведущего колеса гусеничной тележки. Движение каждому редуктору передается от своего электродвигателя через карданную передачу.
Электрооборудование крана питается трехфазным током напряжением 380 В от силовой установки или от внешней сети. Переключается питание трехполюсным переключателем. В качестве силовой установки использован дизель-генератор переменного тока ДГ-75-3, состоящий из дизеля К-661 и синхронного генератора трехфазного тока ЕСС-93-4М с самовозбуждением через встроенные кремниевые выпрямители. Принципиальная электрическая схема аналогична схемам кранов серии ДЭК.
На кране установлены ограничители грузоподъемности и подъема груза, стрелы и стрелы башенно-стрелового оборудования, а также креномер и указатели вылета стрел и стрелы башенно-стрелового оборудования.

Технические характеристики крана ДЭК-50

Грузоподъемность, т 50,0 - 14,8
Вылет (наименьший - наибольший), м 6,0 - 14,0
Наибольшая высота подъема, м 13,3 - 8,2
Стреловое оборудование:

..основное Н*
..сменное (тип Х количество модификаций) У Х 2, Г Х 3, Б Х 1*
Длина стрелы, м 15,0
Скорость подъема (опускания), м/мин:
..наибольшая 5,3
..наименьшая 1,3
Частота поворота, об/мин 0,3
Скорость передвижения, км/час 0,4
Грузоподъемность при передвижении, т 50,0
Дорожный просвет, мм 425
Габаритные размеры ходового устройства, мм:
..длина 6000
..ширина 5000
..ширина трака 800
Преодолеваемый уклон пути, град. 15
Двигатель:
..модель К-661
..наибольшая мощность, л.с. 115
..число оборотов в минуту ---
Тип привода Электрический
Мощность генератора, кВт 72
Мощность двигателей, кВт:
..грузовой лебедки 45
..вспомогательной лебедки 16
..стреловой лебедки 16
..механизма поворота 5
..механизма хода 2 Х 22
Габаритные размеры в транспортном положении, мм:
..длина ---
..ширина 5000
..высота 5310
Рабочая масса, т 90,8
В том числе:
..масса ходового устройства вместе с опорно-поворотным устройством 31,3**
..масса противовеса 21,1
Среднее давление на грунт, кгс/см2 1,13

* - Н - с невыдвижной основной стрелой; У - с невыдвижной удлиненной стрелой; Г- с невыдвижной удлиненной стрелой с гуськом; Б - башенно-стреловое оборудование.
** - без опорно-поворотного устройства.

Техническая характеристика крана ДЭК-50 при работе со сменным стреловым
и башенно-стреловым оборудованием

  Удлиненные стрелы 30 и 40 м Основная и удлиненные стрелы с гуськом 10 м Башенно-стреловое со стрелой 10 м и длиной башни от 15 до 38 м
Грузоподъемность, т, при вылете
..наименьшем 30,0 и 15,0 7,0 10,0
..наибольшем 5,4 и 2,5 7,0 - 2,1 5,0
Вылет, м:
..наименьший 8,0 - 10,0 13,8 - 10,6 15,6
..наибольшем 26,0 и 34,0 24,0 - 36,0 28,0
Высота подъема крюка, м, при вылете
..наименьшем 28,2 и 38,6 20,7 - 45,1 49,9
..наибольшем 16,8 - 23,7 9,9 - 30,7 30,0









Дизель-электрический кран ДЭК-631А (технические характеристики)
 описание и технические характеристики



Кран ДЭК-631 предназначен для строительно-монтажных работ, главным образом для крупноблочного монтажа конструкций и технологического оборудования, а также для погрузочно-разгрузочных работ.
Кран оснащен основной стрелой длиной 18 м, которую можно удлинить решетчатыми вставками длиной 6 и 12 м и неподвижным гуськом длиной 10 м, а так же может работать в башенно-стреловом исполнении с подвижными (маневровыми) гуськами длиной 15, 25, 24, 29 и 37 м; при этом стрела устанавливается почти вертикально на вылет 5 м и выполняет функцию башни. При использовании гуськов 29 и 37 м на кран устанавливается дополнительный противовес.
Кран получает электроснабжение как от установленного на нем дизель-генератора мощностью 60 или 100 кВт на базе двигателя ЯМЗ-236, так и от внешней сети трехфазного тока напряжением 380 В. Дизель-генератор может быть выполнен и на базе двигателей Д-440 (Алтайдизель) и Д-160 (ЧТЗ). При монтажных работах, когда поднимаются даже самые тяжелые грузы, не требуется большая мощность от силовой установки, поэтому оптимальная мощность дизеля в сочетании с возможностью питания от внешней электросети делают кран высокоэкономичным при монтажных работах.

Габаритные размеры и диаграммы грузовысотных характеристик с различными видами стрелового и башенного-стрелового оборудования гусеничного крана ДЭК-631

В дизель-генераторной установке используется несколько видов генераторов: БГ-60, БГ-100, ЕСС-5-93-4.
Кран оборудуется предпусковым подогревом (электроподогревом ЭПД-305-220 или жидкостным подогревом ПЖД-30) для работы в суровых климатических условиях.
Кабина имеет тепло- и шумоизоляцию, для чего применяется современный материал ИЗОТОН и обеспечивает хорошую видимость рабочей зоны и зоны расположения грузовых лебедок и может быть оснащена кондиционером КТГ-Э-1У1.
Кран оснащен следующими приборами и устройствами безопасности: микропроцессорным ограничителем нагрузки ОНК-140-5; ограничителями высоты подъема крюковых обойм; ограничителем угла поворота стрелы; ограничителем запрокидывания стрелы; звуковой и световой сигнализацией.
Кран может перемещаться с грузом на крюке (кроме башенно-стрелового исполнения).
Для поставки за рубеж может быть произведен в экспортном исполнении для работы в условиях умеренного, сухого тропического и влажного тропического климатических поясов.

Грузовысотные характеристики крана ДЭК-631А

...с прямыми стрелами

...с прямыми стрелами и неподвижным гуськом 10 м

...в башенно-стреловом исполнении











содержание   ..  50  51  52  53  54  55  56  57  58  59  60  ..









zinref.ru

ДЭК-631А

[tab name=Описание]

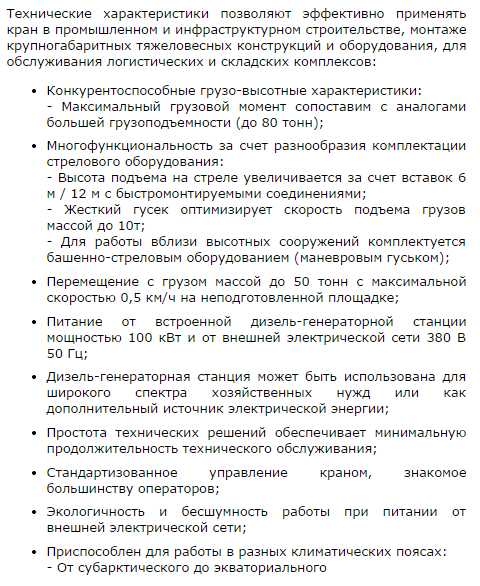

Кран ДЭК-631А "Челябинец" наделен конкурентными грузо-высотными характеристиками, которые делают его по-настоящему незаменимым краном при промышленном строительстве, а также при монтаже негабаритных и крупногабаритных грузов. Кран ДЭК-631А идеально подходит для обслуживания крупных складских комплексов и логистических центров.

[/tab]

[tab name=Параметры]

ПоказательЗначение
Грузоподъемность максимальная, т  63
Максимальный грузовой момент, тм  321,3
Длина стрелы, м
   основная  18
   максимальная  42
Длина жесткого гуська, м  10
Длина маневрового гуська, м  15,25; 24; 29; 37,75
Грузоподъемность при перемещении с грузом, т  50
Длина стрелы в башенно-стреловом исполнении, м  36
Макс. грузоподъемность на сменном оборудовании, т
   на жестком гуське 5м (10м)  - (10)
   на маневровом гуське 15, 25м (37,75м)  12,2 (5)
Грузоподъемность на максимальном вылете, т
   на стреле  1,9
   на жестком гуське 5м (10м)  - (1,3)
   на маневровом гуське 15, 25м (37,75м)  4,7 (1)
Вылет макс. со сменным стреловым оборудованием, м  39,7
Высота подъема макс. со сменным оборудованием, м  71,2
Скорость подъема груза (К = max), макс., м/мин
   номинальная  4
   увеличенная  8
Скорость опускания груза, минимальная, м/мин  0,65
Скорость перемещения, км/ч  0,5
Частота вращения поворотной части, об/мин.  0,4
Транспортные габаритные размеры (без стрелы), мм
   длина  8860
   ширина  5400
   высота  4300
Среднее давление на грунт, кг/кв.см  1
Температура эксплуатации, град.цельсия:
   стандартное исполнение  -40...+40
   тропическое исполнение  -10...+60

[/tab]
[tab name=Грузовые характеристики]

[/tab]

[tab name=Полезная информация]

 [/tab]

www.rosavtokran.kz

Кран ДЭК-631 грузоподъемностью 63 т

Строительные машины и оборудование, справочник

Категория:

   Краны стреловые самоходные



Кран ДЭК-631 грузоподъемностью 63 т

Кран ДЭК-631 имеет дизель-электрический привод. Основная стрела длиной 18 м вставками удлиняется до 24, 30, 36 и 42 м. Стрела может оснащаться гуськом длиной 10 м для вспомогательного подъема. Предусмотрено БСО: башня длиной 36 м и клюв длиной 15,25 и 24 м. Всего 12 исполнений рабочего оборудования. Масса крана — 82 т.

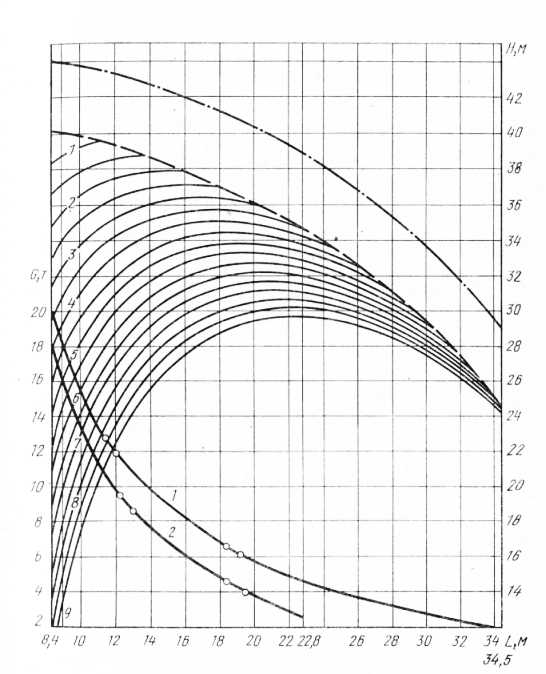

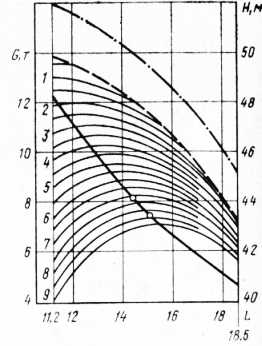

Рис. 1. ДЭК-631 ОП стрела 36 м: 1 — без гуська; 2 — с гуськом

Рис. 2. ДЭК-631 ОП стрела 42 м: 1 — без гуська; 2 —с гуськом

Рис. 3. ДЭК-631 ВП стрела 18— 10 м

Рис. 4. ДЭК-631 ВП стрела 24— 10 м

Рис. 5. ДЭК-631 ВП стрела 30—10 м

Рис. 6. ДЭК-631 ВП стрела 36— 10 м

Рис. 7. ДЭК-631 ВП стрела 42— 10 м

Рис. 8. ДЭК-631 БСО 36— 15,25 м

Рис. 9. ДЭК-631 БСО 36-24 м

Читать далее: Кран СКГ-63/100 грузоподъемностью 63/100 т

Категория: - Краны стреловые самоходные


Главная → Справочник → Статьи → Форум


stroy-technics.ru

ДЭК-631А

Грузоподъемность максимальная 63 т
Максимальный грузовой момент 321,3 тм
Высота подъема крюка:
   с основной стрелой 18 м
   со сменным оборудованием 71,2 м
Вылет минимальный (стрела 18 м) 5,1 м
Вылет максимальный (стрела 36 м) 35 м
Скорость подъема-опускания
номинального груза на основной стреле		 4 м/мин
Скорость посадки номинального
груза на основной стреле		 0,65 м/мин
Скорость передвижения крана 0,5 км/ч
Частота вращения поворотной части 0,2 – 0,4 об./мин
Радиус поворота хвостовой части 5,93 м
Масса крана (с основной стрелой) 83 т
Силовая установка:
   дизель-генератор 75 – 100 кВт
   двигатель (по желанию Заказчика) Д440 / ЯМЗ 238 / Д-160
   генератор МССА-92-4 (ГС-100)
Габариты крана, с основной стрелой,
в транспортном положении:
   длина 26500 мм
   ширина 5400 мм
   высота 4300 мм
Гарантия 18 месяцев
