Кран битумный трехходовой – Кран битумный трехходовой К-80-III-000Ч — Применяется в качестве запорного устройства. Кран применяют для органических вяжущих материалов (битумы различных марок, дегти, битумные эмульсии) с Вязкостью до 35 см /с.

Содержание

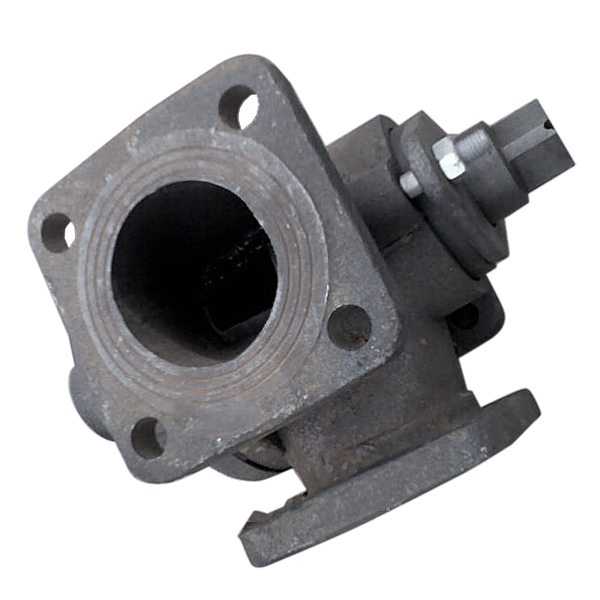

Кран битумный трехходовой с паровой рубашкой ДУ-80 мм К-80-III-000 чугун

Кран битумный пробковый трехходовой К-80-III-00-Ч с паровой рубашкой (крышкой) для обогрева предназначается для использования в качестве запорной арматуры на трубопроводах, транспортирующих вязкие органические материалы: различные битумы, битумные эмульсии, масла, дегти, гудроны и другие вещества с вязкостью до 35 см/с.

Технические характеристики

Проход условный Ду: 80 мм
Теплоноситель рубашки: масло индустриальное, пар
Присоединение к трубопроводу: фланцевое
Резьба в отверстии колпака рубашки: 3/4
Давление рабочее Ру, МПа ( кгс/см2 ): 0,6 (6)
Температура теплоносителя: до 300 °С
Давление тепносителя, не более Р(усл): МПа (8 кгс/см )
Температура перекачиваемой среды, не более: 300°С
Материал крана: чугун СЧ ГОСТ 1412-85
Масса кран трехходовой К-80-III-00-Ч: 27 кг

Конструкция

Конструкция крана изготавливается из чугуна ГОСТ 1412-85, что делает изделие надежным и увеличивает длительность эксплуатации.

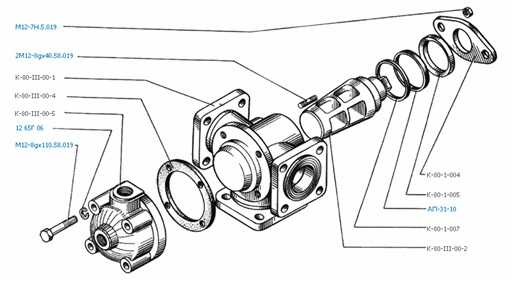

Кран состоит из корпуса, пробки, паровой рубашки (крышки),
в которой предусмотрены два отверстия для патрубков – впускной и выпускной – для теплоносителя.
Пробка имеет в верхней части квадрат под ключ.
Риска на торце квадрата указывает направление прохода в пробке. На корпусе расположены впускной и выпускной патрубки для подачи теплоносителя. Теплоносителем может выступать пар либо горячее масло.

Гибкие цены на кран битумный трехходовой

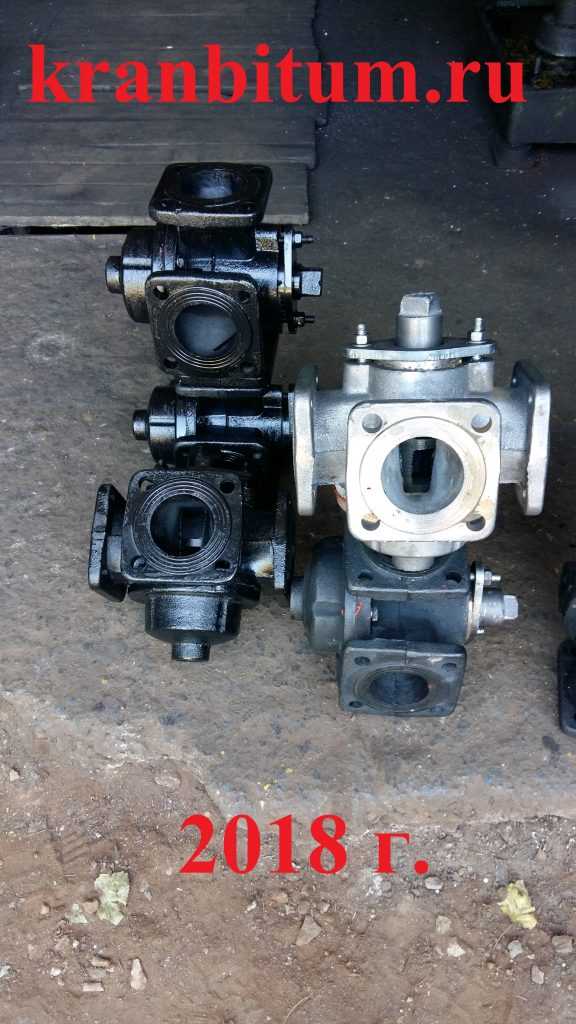

Компания ООО Агросоюз самостоятельно изготавливает краны для битумов, что позволяет выстраивать гибкую ценовую политику и сократить сроки поставки для наших клиентов. Свяжитесь с нашим менеджером для уточнения актуальной цены на битумный кран трехходовой с паровой рубашкой ДУ-80 мм. Отправка по всей России со склада в Москве и Белгороде. Также возможны поставки в Казахстан, Беларусь, Азербайджан, Армению, Молдавию, Киргизию, Таджикистан и Узбекистан.

Справки по телефонам: 8-910-320-13-41; 8-910-736-37-45

kranbitum.ru

Битумные краны | ЭНЕРГОАРСЕНАЛ

Кран битумный Ду-80 проходной с электрообогревом

Кран битумный с электрообогревом Ду-80 проходной предназначен для установки  технологической линии подачи битума и обеспечивает разогрев застывшего битума в полости крана до рабочей температуры 120° С за время 35- 45 минут. Кран битумный Ду-80 проходной  чугунный с электрическим подогревом устанавливается вертикально во избежание попадания влаги, желательно под навесом.

Кран битумный с электрообогревом Ду-80 проходной предназначен для установки  технологической линии подачи битума и обеспечивает разогрев застывшего битума в полости крана до рабочей температуры 120° С за время 35- 45 минут. Кран битумный Ду-80 проходной  чугунный с электрическим подогревом устанавливается вертикально во избежание попадания влаги, желательно под навесом.

руб.26,300.00

Кран битумный пробковый трехходовой КБ 80 ДУ-80

Кран битумный трехходовой ДУ-80 КБ 80-3.000 пробковый, с паровой рубашкой для обогрева, применяется  в качестве  запорного устройства.

Кран битумный трехходовой ДУ-80 КБ 80-3.000 пробковый, с паровой рубашкой для обогрева, применяется  в качестве  запорного устройства.

руб.14,500.00

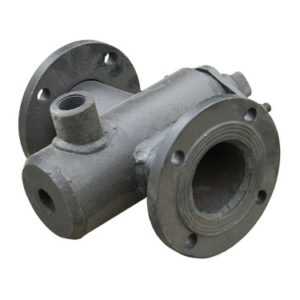

Кран битумный проходной с паровой рубашкой ДУ-80 мм (сталь)

Кран битумный проходной ДУ-80 (пробковый) с паровой рубашкой для обогрева ( изготовлен из стали), применяется в качестве запорного устройства. Битумный кран с паровой рубашкой ДУ-80 состоит из корпуса, пробки, парового колпака, уплотнительного устройства. Риска на торце квадрата указывает направление прохода в пробке. Пробка имеет в верхней части квадрат под ключ. Битумный кран ДУ-80 управляется вручную.

Кран битумный проходной ДУ-80 (пробковый) с паровой рубашкой для обогрева ( изготовлен из стали), применяется в качестве запорного устройства. Битумный кран с паровой рубашкой ДУ-80 состоит из корпуса, пробки, парового колпака, уплотнительного устройства. Риска на торце квадрата указывает направление прохода в пробке. Пробка имеет в верхней части квадрат под ключ. Битумный кран ДУ-80 управляется вручную.

руб.14,500.00

Кран битумный проходной с паровой рубашкой ДУ-80 мм (чугун)

Битумный кран проходной с паровой рубашкой ДУ-80 мм (чугун) предназначается для использования в качестве запорной арматуры на трубопроводах, транспортирующих вязкие органические материалы: различные битумы, битумные эмульсии, масла, дегти, гудроны и другие вещества.

Битумный кран проходной с паровой рубашкой ДУ-80 мм (чугун) предназначается для использования в качестве запорной арматуры на трубопроводах, транспортирующих вязкие органические материалы: различные битумы, битумные эмульсии, масла, дегти, гудроны и другие вещества.

руб.14,500.00

Кран битумный проходной с электроподогревом Ду-100 (чугун)

Кран битумный проходной с электроподогревом Ду-100 ( изготовлен из чугуна) предназначен для установки технологической линии подачи битума и обеспечивает разогрев застывшего битума в полости крана до рабочей температуры 120° С за время 35- 45 минут. Кран битумный с электрическим обогревом ДУ-100  устанавливается вертикально во избежание попадания влаги, желательно под навесом.

Кран битумный проходной с электроподогревом Ду-100 ( изготовлен из чугуна) предназначен для установки технологической линии подачи битума и обеспечивает разогрев застывшего битума в полости крана до рабочей температуры 120° С за время 35- 45 минут. Кран битумный с электрическим обогревом ДУ-100  устанавливается вертикально во избежание попадания влаги, желательно под навесом.

руб.25,500.00

Кран битумный трехходовой Ду-100 с электрическим подогревом (чугунный)

Кран битумный трехходовой Ду-100 с электрическим подогревом (чугунный) предназначен для установки технологической линии подачи битума и обеспечивает разогрев застывшего битума в полости крана до рабочей температуры 120° С за время 35- 45 минут. Кран битумный с электрообогревом ДУ-100 устанавливается вертикально во избежание попадания влаги, желательно под навесом.

Кран битумный трехходовой Ду-100 с электрическим подогревом (чугунный) предназначен для установки технологической линии подачи битума и обеспечивает разогрев застывшего битума в полости крана до рабочей температуры 120° С за время 35- 45 минут. Кран битумный с электрообогревом ДУ-100 устанавливается вертикально во избежание попадания влаги, желательно под навесом.

руб.25,500.00

Кран битумный трехходовой с паровой рубашкой ДУ-80 мм (чугун)

Кран битумный трехходовой ДУ-80 (пробковый) с паровой рубашкой для обогрева, применяется в качестве запорного устройства. Кран битумный с паровой рубашкой состоит из корпуса, пробки, парового колпака, уплотнительного устройства. Риска на торце квадрата указывает направление прохода в пробке. Пробка имеет в верхней части квадрат под ключ. Битумный кран  ДУ-80 управляется вручную. В корпусе битумного крана с паровой рубашкой предусмотрены два патрубка — впускной и выпускной — для теплоносителя. В качестве теплоносителя может использоваться пар или разогретое масло. Корпус битумного крана изготовлен из чугуна и имеет присоединительные фланцы ДУ80.

Кран битумный трехходовой ДУ-80 (пробковый) с паровой рубашкой для обогрева, применяется в качестве запорного устройства. Кран битумный с паровой рубашкой состоит из корпуса, пробки, парового колпака, уплотнительного устройства. Риска на торце квадрата указывает направление прохода в пробке. Пробка имеет в верхней части квадрат под ключ. Битумный кран  ДУ-80 управляется вручную. В корпусе битумного крана с паровой рубашкой предусмотрены два патрубка — впускной и выпускной — для теплоносителя. В качестве теплоносителя может использоваться пар или разогретое масло. Корпус битумного крана изготовлен из чугуна и имеет присоединительные фланцы ДУ80.

руб.14,500.00

Кран битумный трехходовой с электрообогревом Ду-80

Кран битумный трехходовой с электрообогревом Ду-80 предназначается для использования в качестве запорной арматуры на трубопроводах, транспортирующих вязкие органические материалы: различные битумы, битумные эмульсии, масла, дегти, гудроны и другие вещества. Кран битумный с электрическим подогревом ДУ-80 обеспечивает разогрев застывшего битума в полости крана до рабочей температуры 120° С за время 35- 45 минут. Кран битумный с электрообогревом ДУ-80 устанавливается вертикально во избежание попадания влаги, желательно под навесом.

Кран битумный трехходовой с электрообогревом Ду-80 предназначается для использования в качестве запорной арматуры на трубопроводах, транспортирующих вязкие органические материалы: различные битумы, битумные эмульсии, масла, дегти, гудроны и другие вещества. Кран битумный с электрическим подогревом ДУ-80 обеспечивает разогрев застывшего битума в полости крана до рабочей температуры 120° С за время 35- 45 минут. Кран битумный с электрообогревом ДУ-80 устанавливается вертикально во избежание попадания влаги, желательно под навесом.

руб.14,500.00

energoarsenal.ru

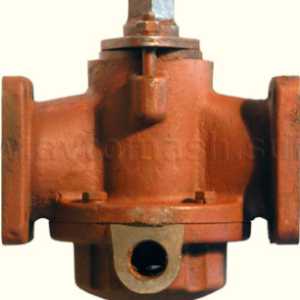

Кран битумный пробковый трехходовой с паровой рубашкой

Применяется в качестве запорного устройства. Кран применяют для органических вяжущих материалов (битумы различных марок, дегти, битумные эмульсии) с Вязкостью до 35 см /с. Кран соответствует ТУ 200294708.039-2007 и ГОСТ 21345-78



ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Проход условный Ду,мм ………………………………………80

Теплоноситель: масло индустриальное, пар

Давление рабочее Рр, МПа (кгс/см )………………………..0,6 (6)

Температура теплоносителя, °С……………………………..до 200

Давление тепносителя, не более Р(усл)…………………….0,8МПа (8кгс/см )

Температура перекачиваемой среды, не более…………200°С

Масса, кг ………………………………………………………..29



КОНСТРУКЦИЯ

Кран состоит из корпуса, пробки, паровой крышки,крышки. Пробка имеет в верхней части квадрат под ключ. Риска на торце квадрата указывает направление прохода в пробке.



Дальневосточный федеральный округ

Анадырь

Биробиджан

Благовещенск

Владивосток

Магадан

Петропавловск-Камчатский

Хабаровск

Южно-Сахалинск

Якутск

Приволжский федеральный округ

Ижевск

Йошкар-Ола

Казань

Киров

Нижний Новгород

Оренбург

Пенза

Пермь

Самара

Саранск

Саратов

Тольятти

Ульяновск

Уфа

Чебоксары

Северо-Западный федеральный округ

Архангельск

Великий Новгород

Вологда

Калининград

Мурманск

Псков

Санкт-Петербург

Сыктывкар

Северо-Кавказский федеральный округ

Владикавказ

Грозный

Магас

Махачкала

Нальчик

Ставрополь

Черкесск

Сибирский федеральный округ

Абакан

Барнаул

Горно-Алтайск

Иркутск

Кемерово

Красноярск

Кызыл

Новокузнецк

Новосибирск

Омск

Томск

Улан-Удэ

Чита

Уральский федеральный округ

Екатеринбург

Курган

Новый Уренгой

Ноябрьск

Сургут

Тюмень

Ханты-Мансийск

Челябинск

Центральный федеральный округ

Белгород

Брянск

Владимир

Воронеж

Иваново

Калуга

Кострома

Курск

Москва

Орел

Рязань

Смоленск

Тамбов

Тверь

Тула

Ярослав

Ярославль

Южный федеральный округ

Астрахань

Волгоград

Краснодар

Майкоп

Ростов-на-Дону

Элиста

Казахстан

Актау

Актобе

Алма-Ата

Шымкент

Караганда

Тараз

Павлодар

Усть-Каменогорск

Семей

Уральск

Костанай

Киргизия

Бишкек

Каракол

Ош

Талас

Нарын

Джалал-Абад

Баткен

Армения

Ереван

Гюмри

Ванадзор

Таджикистан

Узбекистан

Ташкент

Самарканд

Наманган

Андижан

Туркменистан

Ашхабад

Аннау

Балканабат

Азербайджан

Белоруссия

Минск

Могилев

Гомель

Гродно

Витебск

Брест

www.gazenergohim.ru

Кран битумный трехходовый от производителей

Компания «ПромАрмСервис» поможет своим клиентам приобрести кран битумный трехходовый для применения на трубопроводах, для транспортировки вязких сред (битум, битумные эмульсии, масла, дегти, гудроны и другие вязкие вещества). Все представленные на сайте образцы сертифицированы. Наши клиенты могут приобрести продукцию как поштучно, так и с возможность комплектования объекта «под ключ».

Почему стоит приобрести запорное оборудование у нас? На это есть 4 главные причины:

  1. Широкий выбор трубопроводной арматуры под сложные условия эксплуатации;
  2. Возможность доставки в любую точку России;
  3. Длительная гарантия качества на весь приобретенный товар;
  4. Доступные цены благодаря работе напрямую с производителем.

Корпус устройства изготавливается из чугуна, что позволяют ему выдерживать высокие температуры. Занимаясь монтажом трубопроводов, к запорному оборудованию всегда предъявляются самые высокие требования, и паровой битумный кран не исключение.

Какой кран битумный трехходовой можно приобрести у нас?

К-80-III-000, в конструкции крана предусмотрена паровая рубашка для обогрева вязких сред. В качестве теплоносителя может выступать не только пар, но и горячее масло. Обратите внимание, что обогрев крана при низкой температуре необходим. В зависимости от типа оборудование, он активно применяется для трубопровода, что осуществляют транспортировку битумных жидкостей, масла, дегти или гудрона.

Что касается технических характеристик, то кран битумный трехходовой имеет следующие параметры:

  • Условный проход: DN 80 мм
  • Условное давление: PN 6 кгс/см²
  • Рабочая среда: битум, битумные эмульсии, масла, дегти, гудроны и другие вязкие вещества
  • Температура рабочей среды ºС: от +5 до +200 °С
  • Тип присоединения: фланцевое
  • Управление: ручное

Остались вопросы или хотите сделать заказ?

Для этого вам достаточно связаться с нами по телефону или оставить заявку на сайте. Специалисты компании внимательно выслушают ваши пожелания и предложения и помогут подобрать кран битумный трехходовой для вашего трубопровода.

pas-penza.ru

гидравлический, термостатический, битумный, молочный, КРТП, для теплого пола, видео-инструкция по монтажу своими руками, принцип работы, как работает, назначение, обозначение на схеме, фото и цена





В этой статье мы рассмотрим особенности работы запорной арматуры. В частности, их принцип работы: трехходовой кран, к примеру, имеет отличительные особенности, в соответствии с которым функционирует. Кроме того, мы расскажем о конструкционных и эксплуатационных особенностях этих приборов и о том, где и как они могут быть применены.

Тема статьи представляет особый интерес, так как устройство средних и больших по протяженности систем отопления сопряжено с таким недостатком как неравномерность распределения тепла. Причина этой проблемы заключается в том, что теплоноситель, при прохождении по трубопроводу, постепенно охлаждается, а потому его температура будет выше вблизи отопительного агрегата, чем в наиболее удаленной точке трубопровода.

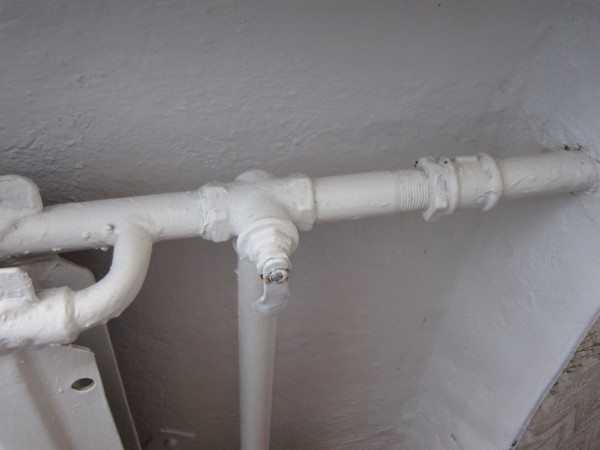

Традиционное применение в отоплении

Решением этой проблемы является построение систем, в которых применяется трехпроходной кран.

Особенности применения

Пример того, как работает смесительный и разделительный трехпроходной кран

Как уже было сказано, назначение трехходового крана по большему счету распространяется на строительстве отопительных трубопроводов средней и большой протяженности, а также для теплого пола со средней и большой площадью (см.также статью «Трехходовой кран для манометра: цели применения, варианты исполнения, установка и обслуживание»).

Данный вид запорной арматуры не просто регулирует напор воды, а позволяет сразу же регулировать холодные и горячие потоки. В результате корректной установки и правильной эксплуатации прибора появляется возможность достичь более эффективного перераспределения теплоносителя в замкнутой системе.

Важно: В соответствии с требованиями ГОСТ 21345-2005 запорная арматура данного типа, помимо построения отопительных систем, может применяться для установки на трубопроводах с небольшим диаметром для последующей транспортировки газообразных, а также агрессивных и нейтральных жидких сред.

Конструкционные особенности

Пример того как выполняется обозначение трехходового крана на схеме

Конструктивно трехходовые краны представляют собой тройник, оснащенный запорным или регулирующим механизмом.

Конструкция устройства включает такие элементы как:

  • корпус, который может быть изготовлен из латуни, нержавеющей стали, чугуна и т.д.;
  • затвор той или иной конфигурации с проходными отверстиями
  • патрубки.

Эксплуатация устройства осуществляется посредством вращения вокруг своей оси маховика, закреплённого на штоке затвора. Регулирующий рычаг можно вращать на 90 или 180 градусов для того чтобы открыть одно или несколько проходных отверстий.

Крайние положения маховика предназначены для того чтобы жидкая среда проходила либо через одно либо через другое отверстие. Если маховик повернут в нейтральное положение, то вода проходит сразу по двум отверстиям и устройство функционирует как смеситель.

КРТП – кран регулирующий трехходовой пробковый

Важно: Промышленные модификации трёхходового крана, предназначенные для устройства трубопровода, по которому осуществляется транспортировка горючих или взрывоопасных сред, имеют специальные ограничители крайнего положения маховика. Модификации запорного оборудования, предназначенного для использования в бытовых системах, таких ограничителей могут не иметь.

Классификация запорной арматуры трехходового типа

Трехходовой краник или его более крупные промышленные аналоги, цена которых выше, подразделяется на несколько категорий исходя из следующих отличительных характеристик:

  • В соответствии с формой затвора различаются конусные, шаровые и цилиндрические модификации;
  • В соответствии с типом проточной части различаются конструкции с полнопроходные или пробно-спускным корпусом.

Проходные модификации оснащены двумя присоединительными патрубками, предназначенными для присоединения к трубопроводу.

Устройства пробно-спускного типа, в первую очередь, предназначены для монтажа в различных агрегатах и емкостях. Для удобства монтажа и последующей эксплуатации, комплектация устройства включает спусковой и присоединительный патрубок.

  • В соответствии с конфигурацией поворотного элемента различаются L-образные, T-образные и S-образные краны.

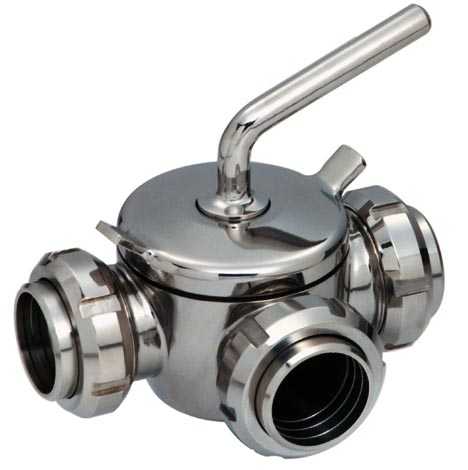

Трехходовой пробковый молочный кран

  • В соответствии со способом установки затворного механизма различаются натяжные, сальниковые и пробковые модификации. В кранах натяжного типа пробка при закрывании примыкает к корпусу непосредственно гайкой. В то же время пробка сальниковых кранов примыкает к корпусу сальниковой крышкой и прослойкой набивки.
  • Промышленные трехходовые краны подразделяются на устройства с обогреваемым корпусом или с корпусом без обогрева.
  • В соответствии с типом соединительного устройства различаются модификации фланцевого, муфтового, цапкового, штуцерно-торцового, приварочного типа.
  • В соответствии с типом управления различаются модификации с ручным и механизированным, пневматическим, гидравлическим и электрическим приводом.

Трехходовой термостатический кран с датчиком погружного типа

Независимо от принадлежности к той или иной категории, все трехходовые краны характеризуются отсутствием застойных зон, долговечностью, повышенной герметичностью запорного элемента, малой степенью гидравлического сопротивления и простотой конструкции.

Но вместе с этим таким устройствам присущи некоторые недостатки, среди которых высокий крутящий момент, повышенная вероятность заклинивания поворотных деталей в результате прикипания в процессе долговременной эксплуатации.

Требования, предъявляемые к монтажу и к эксплуатации

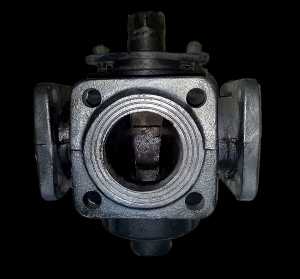

На фото кран битумный К-80-III-000 АБЗ

  • Трехходовые краны могут быть установлены либо в горизонтальном, либо в вертикальном положении.
  • При проведении монтажных работ своими руками, необходимо убедиться в том, что направление потока транспортируемой среды совпадает со стрелочным указанием направления на корпусе прибора.
  • Место установки крана должно быть подобрано таким образом, чтобы при последующей эксплуатации и эксплуатационном обслуживании не возникло проблем с доступом к вентилю или другому регулирующему оборудованию.
  • В случае монтажа с использованием сварочного оборудования нужно позаботиться о защите внутренней полости кранов от попадания внутрь сварной окалины и грата. Опять же необходимо не допустить нагревание корпуса, патрубков участков присоединения к трубопроводу свыше +100°С.
  • Монтаж и последующая эксплуатация трехходового крана должна осуществляться в соответствии с требованиями, приведенными в сопроводительной документации, составленной заводом производителем.
  • Инструкция использования запорной арматуры предполагает необходимость в проведении регулярного эксплуатационного обслуживания для предотвращения заклинивания затвора.

Вывод

Теперь мы имеем общее представление о том, что такое обычный или специализированный гидравлический трехходовой кран. Остались вопросы по подбору подходящего оборудования?

Упростить задачу можно посмотрев видео в этой статье.
