КC-45717К-3Р, шасси КамАЗ-43118, Автокран «Ивановец» стрела 30,7 метр, г/п 25 тонн.

Автомобильный кран КС-45717К-3Р «Ивановец» (25 тонн) со стрелой 30,7 метра на базе шасси КАМАЗ 43118 6х6 Евро-4 является новейшей разработкой отечественных инженеров, в которой были использованы современные технологические решения, позволившие опередить своих основных конкурентов по многим параметрам. Высокая производительность, экономичность, вездеходные качества и универсализм – все это привлекает инвесторов и собственников строительных компаний к этой модели. Покупка автокрана КС-45717К-3Р «Ивановец» станет выгодным вложением средств, которое в скором времени начнет приносить ощутимую прибыль.

Особенности колесной базы и шасси

Силовая крановая установка смонтирована на полноприводном шасси КАМАЗ 43118 6х6 Евро-4, которое отличается высокой проходимостью. Автокран данной модели может легко преодолевать песчаные и грунтовые трассы, грязь и небольшие рвы. Это дает возможность осуществлять работы на неподготовленных площадках. Силовой агрегат КАМАЗ 740.662 мощностью 300 лошадиных сил соответствует стандартам Евро-4, которые позволяют эксплуатировать технику за пределами нашей страны.

Особенности крановой установки

Телескопическая стрела имеет четыре секции и длину 30,7 метра, что является лучшим показателем в своем сегменте. Приводится она в движение двойной системой гидроцилиндров и полиспастом. Мощная силовая лебедка оснащается двумя тормозами и позволяет осуществлять подъем опасных грузов массой до 20 тонн. Благодаря современным разработкам инженеров завода скорость выполнения типовых крановых операций значительно выросла.

Опорный контур спецтехники равен 6,0х5,43 метра, и он позволяет добиваться рабочего вылета стрелы до 31 метра. Это дает возможность обслуживать с одной точки большую площадь, что так ценится на тесных строительных площадках и в городских условиях.

Особенности кабины оператора

Комфортабельное кресло имеет множество регулировок, удобные подлокотники и подголовник, что позволяет меньше уставать во время работы. Информативные джойстики, система безопасности, контроль климата – все это вывело управление автокраном на новый уровень, максимально приближенный к мировым стандартам.

Перед отправкой техники клиентам она обязательно проходит полную проверку и тестирование. Благодаря этому вы получаете надежную модель автокрана, которая будет приносить прибыль на протяжении всего срока службы.

www.k2com.ru

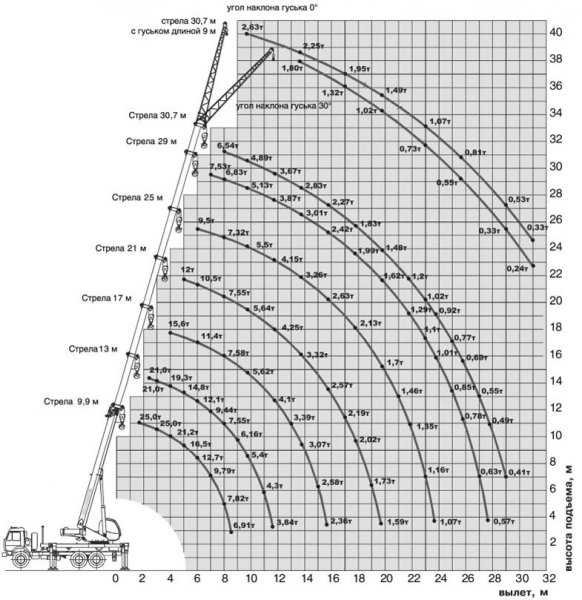

Автокран КС-45717K-3Р Ивановец на шасси КАМАЗ-43118 (25 тонн, вылет стрелы 30,7 метров)

Автомобильный кран КС-45717К-3Р грузоподъемностью 25 тонн смонтирован на на полноприводном шасси КАМАЗ-43118 (6×6), с двигателем 740.31-240 Е2 экологический класс 3. Шасси КАМАЗ-43118 (6Х6) с односкатной ошиновкой отличается высокой проходимостью в условиях дорог плохого качества и бездорожья. Усиленная раздаточная коробка, широко профильные шины с регулируемым давлением централизованной системой регулирования давления воздуха в шинах обеспечивают надежную работу шасси.

Дизельный двигатель с турбонаддувом КАМАЗ-740.31.240 мощностью 224 л.с. выдаёт высокий крутящий момент в широком диапазоне оборотов, что обеспечивает автокрану высокую тяговую проходимость и топливную экономичность. Сравнительно компактное для своего класса шасси позволяет использовать кран в стесненных условиях.

КРАНОВАЯ УСТАНОВКА: опорная и поворотная рамы крана, телескопическая стрела спроектированы при помощи CAD-систем и рассчитаны с использованием метода конечных элементов. Конструкции максимально облегчены и обладают оптимальными жесткостными характеристиками. Сварные соединения выполняются автоматами с компьютерным управлением, что обеспечивает высочайшее качество швов, которое документируется после ультразвуковой проверки.

ТЕЛЕСКОПИЧЕСКАЯ СТРЕЛА: самая длинная в своем классе. Изготовлена из высокопрочной стали. Секции стрелы из гнутого профиля состоят из двух полукоробов, сваренных по нейтральной линии напряжений. В кране применена новая схема выдвижения секций стрелы, обеспечивающая повышенные грузовые характеристики при работе на дальних рабочих вылетах. Первая выдвижная секция телескопируется гидроцилиндром, а вторая и третья выдвигаются синхронно вторым гидроцилиндром и канатными полиспастами (выдвижения и втягивания).

Для увеличения подстрелового пространства по отдельному заказу поставляется удлинитель стрелы «гусек» длиной 9,0 м**, имеющий возможность наклона на 30 градусов

ОПОРНЫЙ КОНТУР: обеспечивает высокую устойчивость крана и самый большой в своем классе рабочий вылет до 29,0 м при работе с телескопической стрелой и до 31,0 м при использовании гуська.

ПРИВОД МЕХАНИЗМОВ КРАНА: гидравлический от двух аксиально-поршневых насосов, приводимых в действие двигателем шасси. Гидропривод в сочетании с системой управления с помощью гидравлических джойстиков обеспечивает легкость и простоту управления краном, плавность работы механизмов, широкий диапазон скоростей, получение низких посадочных скоростей и совмещение нескольких крановых операций.

КАБИНА КРАНОВЩИКА: за счет использования панорамного стекла и двух стеклоочистителей. Эргономическая панель управления с интегрированным прибором безопасности и приборами для контроля за работой крана и шасси. Повышенная комфортность кабины обеспечивается наличием сиденья крановщика с механическим подрессориванием и гидравлической амортизацией, опорой для спины и подголовником. Сиденье имеет также продольную и вертикальную регулировки. Кабина снабжена эффективной системой вентиляции и отопления. В качестве дополнительной опции кабина может быть оснащена механизмом изменения угла ее положения.

МИКРОПРОЦЕССОРНЫЙ ОГРАНИЧИТЕЛЬ ГРУЗОПОДЪЕМНОСТИ С ЦИФРОВОЙ ИНДИКАЦИЕЙ ИНФОРМАЦИИ ОНК-160: позволяет следить за степенью загрузки крана, длиной и вылетом стрелы, высотой подъема оголовка стрелы; показывает фактическую массу груза на крюке и максимальную грузоподъемность на данном вылете; автоматически, по заданным координатам, ограничивает зону действия крана при работе в стесненных условиях и вблизи линий электропередач. Вмонтированный в ограничитель грузоподъемности регистратор параметров фиксирует рабочие параметры и степень нагрузки крана в течение всего срока службы.

* указана длина стрелы с «гуськом»

** дополнительное оборудование

www.mobile-cranes.ru

Автокраны : Ивановец КС-45717К-3Р

КРАНОВАЯ УСТАНОВКА

Телескопическая стрела – 4-х секционная длиной 30,7 м. Секции стрелы имеют ОВОИДное сечение, обеспечивающее меньшую массу, большее сопротивление потере местной устойчивости, а также лучшее расположение скользунов, благодаря чему уменьшаются местные напряжения и деформации. Опорный контур 6,0х5,43 м обеспечивает высокую устойчивость крана .

Современная стрела и большой опорный контур позволяют достичь высокие показатели грузоподъемности и рабочие вылеты, а также значительно повысить надежность и безопасность работы крана.
Кран также может быть оснащен удлинителем стрелы «гусек» длиной 9,0 м, имеющим возможность наклона на 30°.
Привод механизмов крана гидравлический от аксиально-поршневого насоса, приводимого в действие двигателем шасси. Гидропривод в сочетании с системой управления с помощью джойстиков с тросовым управлением обеспечивает легкость и простоту управления краном, плавность работы, широкий диапазон скоростей подъема-опускания, низкие посадочные скорости и совмещение нескольких крановых операций.

КАБИНА КРАНОВЩИКА

Новая кабина крановщика повышенной обзорности за счет использования панорамного стекла и двух стеклоочистителей. Эргономическая панель управления с интегрированным прибором безопасности и приборами для контроля за работой крана и шасси. Повышенная комфортность кабины обеспечивается наличием сиденья крановщика с механическим подрессориванием и гидравлической амортизацией, опорой для спины и подголовником. Сиденье имеет также продольную и вертикальную регулировки. Кабина снабжена эффективной системой вентиляции и отопления.

КАЧЕСТВО И НАДЕЖНОСТЬ

Опорная и поворотная рамы крана, телескопическая стрела спроектированы при помощи CAD-систем и рассчитаны с использованием метода конечных элементов. Конструкции максимально облегчены и обладают оптимальными жесткостными характеристиками. Сварные соединения выполняются автоматами с компьютерным управлением, что обеспечивает высочайшее качество швов, которое документируется после ультразвуковой проверки.

БЕЗОПАСНОСТЬ

Микропроцессорный ограничитель грузоподъемности с цифровой индикацией информации ОНК-160 позволяет следить за степенью загрузки крана, длиной и вылетом стрелы, высотой подъема оголовка стрелы; показывает фактическую массу груза на крюке и максимальную грузоподъемность на данном вылете; автоматически, по заданным координатам, ограничивает зону действия крана при работе в стесненных условиях и вблизи линий электропередач. Вмонтированный в ограничитель грузоподъемности регистратор параметров фиксирует рабочие параметры и степень нагрузки крана в течение всего срока службы.

ШАССИ И ДВИГАТЕЛЬ

КАМАЗ-43118 (6х6) отличается высокой проходимостью в условиях дорог плохого качества и бездорожья. Усиленная раздаточная коробка, широкопрофильные шины переменного давления с применением централизованной системы регулирования давления воздуха в шинах обеспечивают надежную работу шасси в самых тяжелых и труднодоступных местах. Дизельный двигатель с турбонаддувом КАМАЗ-740.662-300 мощностью 300 л.с. выдаёт высокий крутящий момент в широком диапазоне оборотов, за счет чего автокран получает высокую тяговую проходимость и топливную экономичность. Сравнительно компактное для своего класса шасси позволяет использовать кран в стесненных условиях.

ivkran.ru

Автокран Ивановец КС-45717К-3Р ОВОИД

Параметр

Значение

Наименование автокрана

Автомобильный кран ИВАНОВЕЦ
КС-45717К-3Р

Назначение

Предназначен для производства строительно-монтажных и погрузочно-разгрузочных работ с обычными грузами на рассредоточенных объектах.

Опции

гусек 9м, электро-пропорциональная система управления крановыми операциями, механизм наклона кабины крановщика

Базовое шасси

КАМАЗ-43118

Колесная формула

6 х 6

Двигатель

КАМАЗ-740.705-300

Мощность двигателя, кВт (л.с.)

221 (300)

Подъемные характеристики

Грузоподъемность, т

25

Грузовой момент, тм

85

Привод механизмов крана

Гидравлический с возможностью совмещения рабочих операций

Характеристика стрелы

Телескопическая четырёхсекционная. Телескопирование стрелы - гидроцилиндрами и системой полиспастов. Материал металлоконструкций стрелы - сталь S700MC. С целью увеличения длины стрелы и подстрелового пространства возможна дополнительная комплектация гуськом длиной 9,0 м, устанавливаемым при работе параллельно основной стреле или под углом 30 град.

Ограничение грузоподъёмности и фиксация параметров работы крана

При помощи микропроцессорного ограничителя грузоподъёмности с цифровой индикацией информации и встроенным регистратором параметров.

Опорный контур, м

6,0 х 5,4

Длина стрелы, м

9,9 - 30,7

Длина гуська, м

9,0

Наибольшая высота подъёма, м



- с основной стрелой

31,2

- с гуськом

40,3

Вылет, м



- с основной стрелой

1,9 - 27,0

- с гуськом

9,7 - 31,0

Скорость подъёма (опускания) груза при 8-кратной запасовке грузового каната, м/мин

0,2 - 7,4

Максимальная скорость подъёма (опускания) крюка, м/мин

40,0

Скорость посадки, м/мин

0,2

Частота вращения, мин-1

0,3 - 1,9

Скорость передвижения, км/ч

60,0

Габаритные размеры в транспортном положении и масса

Длина, мм

11 970

Ширина, мм

2 550

Высота, мм

3 980

Полная масса с гуськом, т

22,5

Распределение нагрузки на дорогу

Через шины передних колёс, т

6,5

Через шины задней тележки, т

16,0

Завод-производитель

ООО «ИМЗ АВТОКРАН», г. Иваново

www.aist-yar.ru

КС-45717К-3

[tab name=Описание]

Автомобильный кран КС-45717К-3, грузоподъемностью 25 т для работы с обычными грузами и грузоподъемностью 20 т для работы с ядовитыми и взрывоопасными грузами, смонтирован на шасси КАМАЗ-43118 (6 х 6).

Стрела — телескопическая трехсекционная длиной 21,0 м. Выдвижение секций — гидроцилиндром и полиспастами. Для увеличения подстрелового пространства по особому заказу поставляется легкий решетчатый удлинитель стрелы (гусек) длиной 7,0 м.

Привод механизмов крана — гидравлический от насоса, приводимого в действие двигателем шасси. Гидропривод обеспечивает легкость и простоту управления краном, плавность работы механизмов, широкий диапазон рабочих скоростей, совмещение крановых операций. Допускается работа на сближенных опорах.

Микропроцессорный ограничитель грузоподъемности с цифровой индикацией информациипозволяет следить за степенью загрузки крана, длиной и вылетом стрелы, высотой подъема оголовка стрелы; показывает фактическую величину груза на крюке и максимальную грузоподъемность на данном вылете, а также автоматически по заданным координатам ограничивает зону действия крана при работе в стесненных условиях или вблизи линии электропередачи.Установленная в ограничителе телеметрическая память(«Черный ящик») фиксирует рабочие параметры, а также степень нагрузки крана в течение всего срока службы.

КАМАЗ-43118 (6х6) отличается высокой проходимостью в условиях дорог плохого качества и бездорожья. Усиленная раздаточная коробка, широкопрофильные шины переменного давления с применением централизованной системы регулирования давления воздуха в шинах обеспечивают надежную работу шасси в самых тяжелых и труднодоступных местах. Дизельный двигатель с турбонаддувом КАМАЗ-740.662-300 мощностью 300 л.с. выдаёт высокий крутящий момент в широком диапазоне оборотов, что делает кран более гибким в движении. Сравнительно компактное для своего класса шасси позволяет использовать кран в стесненных условиях.

[/tab]

[tab name=Параметры]

Крановая установка
Грузоподъемность, т
- с обычными грузами25
- с ядовитыми и взрывчатыми грузами20
Грузовой момент, тм75
Максимальный вылет, м19,7
Максимальная высота подъема (с гуськом), м21,3 (28,2)
Длина стрелы, м9,0-21,0
Длина гуська, м7,0
Зона работы240°
Опорный контур, м5,6х4,95 2,25х4,95
Номинальная скорость подъема (опускания) груза, м/мин6,1-35,0
Скорость посадки, м/мин0,2
Частота вращения, мин-11,7
Шасси
Базовое шассиКАМАЗ-43118
Колесная формула6 х 6
ДвигательКАМАЗ-740.622-280/-740.662-300
Мощность двигателя, кВт (л.с.)206 (280) / 221 (300)
Скорость передвижения, км/ч60
Габаритные и весовые характеристики
Длина, мм10825
Ширина, мм2500
Высота, мм3950
Полная масса с основной стрелой, т21,2

[/tab]
[tab name=Грузовые характеристики]

[/tab]

www.rosavtokran.kz

Автокран КС-45717K-3Р Ивановец на шасси КАМАЗ-43118 (25 тонн, вылет стрелы 30,7 метров)

Автомобильный кран КС-45717К-3Р грузоподъемностью 25 тонн смонтирован на на полноприводном шасси КАМАЗ-43118 (6×6), с двигателем 740.31-240 Е2 экологический класс 3. Шасси КАМАЗ-43118 (6Х6) с односкатной ошиновкой отличается высокой проходимостью в условиях дорог плохого качества и бездорожья. Усиленная раздаточная коробка, широко профильные шины с регулируемым давлением централизованной системой регулирования давления воздуха в шинах обеспечивают надежную работу шасси.

Дизельный двигатель с турбонаддувом КАМАЗ-740.31.240 мощностью 224 л.с. выдаёт высокий крутящий момент в широком диапазоне оборотов, что обеспечивает автокрану высокую тяговую проходимость и топливную экономичность. Сравнительно компактное для своего класса шасси позволяет использовать кран в стесненных условиях.

КРАНОВАЯ УСТАНОВКА: опорная и поворотная рамы крана, телескопическая стрела спроектированы при помощи CAD-систем и рассчитаны с использованием метода конечных элементов. Конструкции максимально облегчены и обладают оптимальными жесткостными характеристиками. Сварные соединения выполняются автоматами с компьютерным управлением, что обеспечивает высочайшее качество швов, которое документируется после ультразвуковой проверки.

ТЕЛЕСКОПИЧЕСКАЯ СТРЕЛА: самая длинная в своем классе. Изготовлена из высокопрочной стали. Секции стрелы из гнутого профиля состоят из двух полукоробов, сваренных по нейтральной линии напряжений. В кране применена новая схема выдвижения секций стрелы, обеспечивающая повышенные грузовые характеристики при работе на дальних рабочих вылетах. Первая выдвижная секция телескопируется гидроцилиндром, а вторая и третья выдвигаются синхронно вторым гидроцилиндром и канатными полиспастами (выдвижения и втягивания).

Для увеличения подстрелового пространства по отдельному заказу поставляется удлинитель стрелы «гусек» длиной 9,0 м**, имеющий возможность наклона на 30 градусов

ОПОРНЫЙ КОНТУР: обеспечивает высокую устойчивость крана и самый большой в своем классе рабочий вылет до 29,0 м при работе с телескопической стрелой и до 31,0 м при использовании гуська.

ПРИВОД МЕХАНИЗМОВ КРАНА: гидравлический от двух аксиально-поршневых насосов, приводимых в действие двигателем шасси. Гидропривод в сочетании с системой управления с помощью гидравлических джойстиков обеспечивает легкость и простоту управления краном, плавность работы механизмов, широкий диапазон скоростей, получение низких посадочных скоростей и совмещение нескольких крановых операций.

КАБИНА КРАНОВЩИКА: за счет использования панорамного стекла и двух стеклоочистителей. Эргономическая панель управления с интегрированным прибором безопасности и приборами для контроля за работой крана и шасси. Повышенная комфортность кабины обеспечивается наличием сиденья крановщика с механическим подрессориванием и гидравлической амортизацией, опорой для спины и подголовником. Сиденье имеет также продольную и вертикальную регулировки. Кабина снабжена эффективной системой вентиляции и отопления. В качестве дополнительной опции кабина может быть оснащена механизмом изменения угла ее положения.

МИКРОПРОЦЕССОРНЫЙ ОГРАНИЧИТЕЛЬ ГРУЗОПОДЪЕМНОСТИ С ЦИФРОВОЙ ИНДИКАЦИЕЙ ИНФОРМАЦИИ ОНК-160: позволяет следить за степенью загрузки крана, длиной и вылетом стрелы, высотой подъема оголовка стрелы; показывает фактическую массу груза на крюке и максимальную грузоподъемность на данном вылете; автоматически, по заданным координатам, ограничивает зону действия крана при работе в стесненных условиях и вблизи линий электропередач. Вмонтированный в ограничитель грузоподъемности регистратор параметров фиксирует рабочие параметры и степень нагрузки крана в течение всего срока службы.

* указана длина стрелы с «гуськом»

** дополнительное оборудование

www.mobile-cranes.ru

Аренда автокран 25 тонн КС-45717К-3Р Воронеж

Автомобильный кран КС-45717К-3Р «Ивановец» грузоподъемностью 25 тонн смонтирован на вездеходном шасси Камаз 43118-46.

Автокран КС-45717К-3Р оборудован 4-х секционной телескопической стрелой овоидного профиля длиной 30,7 метров — самая длинная в своем классе. Секции стрелы имеют овоидное сечение, обеспечивающее меньшую массу, большее сопротивление потере местной устойчивости, а также лучшее расположение скользунов, благодаря чему уменьшаются местные напряжения и деформации. Это позволяет достичь сверхвысоких показателей грузоподъемности на средних и дальних вылетах, значительно повысить надежность и безопасность.

Гидропривод механизмов крана обеспечивает легкость и простоту управления краном, плавность работы механизмов, широкий диапазон скоростей, получение низких посадочных скоростей и совмещение нескольких крановых операций.

Автокран оборудован микропроцессорным органичителем грузоподъемности с цифровой индикацией информации ОНК-160, который позволяет следить за степенью загрузки крана, длиной и вылетом стрелы, высотой подъема оголовка стрелы, а также показывает фактическую массу груза на крюке и максимальную грузоподъемность на данном вылете. Он автоматически, по заданным координатам, ограничивает зону действия крана при работе в стесненных условиях и вблизи линий электропередач. Вмонтированный в ограничитель грузоподъемности регистратор параметров фиксирует рабочие параметры и степень нагрузки крана в течение всего срока службы.

Технические характеристики КС-45717К-3Р

Базовое шасси Камаз 43118-46

Колесная формула 6х6

Полная масса с основной стрелой, т 22,1

Двигатель Тип 740.662 (Евро-4)

Мощность двигателя, л.с. (кВт) 300 (221)

Грузоподъемность, т 25

Грузовой момент, тм 84,8

Максимальный вылет стрелы, м 29,0

Максимальная высота подъема, м 31,2

Длина стрелы, м 9,9 — 30,7

Номинальная скорость подъема (опускания) груза, м/мин 7,4 — 4,0

Скорость посадки, м/мин 0,2

Скорость передвижения, км/ч 60

Опорный контур, м 6,0 x 5,43 2,26 х 5,43

Длина, мм 11 945

Ширина, мм 2 500

Высота, мм 3 990
