ГАЗ 2705 | 3302 Газель с 1994 года, раздаточная коробка автомобилей типа 4х4 инструкция онлайн

Раздаточная коробка автомобилей типа 4х4

На автомобилях типа 4x4 устанавливается двухступенчатая раздаточная коробка с принудительной блокировкой симметричного межосевого дифференциала и ручным управлением.

Устройство раздаточной коробки показано на рис. 4.26 и рис. 4.27. В картерах 4 и 8 (рис. 4.26) раздаточной коробки, отлитых из алюминиевого сплава, на подшипниках установлены первичный 16, промежуточный 45 валы, валы 37 и 23 привода переднего и заднего мостов с фланцами, коробка 41 сателлитов и шестерня 33 дифференциала. Осевой зазор подшипников 25 дифференциала регулируется при сборке прокладками 35, устанавливаемыми в крышке 38 механизма управления.

Рисунок 4.26:

Раздаточная коробка:

  1. защитное кольцо;
  2. манжета;
  3. прокладки;
  4. передний картер;
  5. упорные шайбы;
  6. прокладки;
  7. шестерня понижающей передачи;
  8. задний картер;
  9. муфта переключения передач;
  10. шестерня высшей передачи;
  11. упорные шайбы;
  12. прокладки;
  13. задняя крышка;
  14. задний подшипник первичного вала;
  15. стопорные кольца;
  16. первичный вал;
  17. задний подшипник промежуточного вала;
  18. шестерня ведомая привода спидометра;
  19. шестерня ведущая привода спидометра;
  20. пружинная шайба;
  21. шарик фиксирующий;
  22. стопорные кольца;
  23. вал привода заднего моста;
  24. подшипники;
  25. подшипник дифференциала;
  26. опорная шайба шестерни полуоси;
  27. болт;
  28. сателлит;
  29. шестерня полуоси;
  30. пробка сливного отверстия;
  31. ось сателлитов;
  32. опорная шайба сателлита;
  33. шестерня дифференциала;
  34. прокладки;
  35. регулировочные прокладки;
  36. муфта включения блокировки дифференциала;
  37. вал привода переднего моста;
  38. крышка механизма управления;
  39. стопорные кольца;
  40. стопор оси;
  41. коробка сателлитов дифференциала;
  42. стопорные кольца;
  43. подшипник передний промежуточного вала;
  44. передняя крышка;
  45. промежуточный вал;
  46. стопорные кольца;
  47. гайка;
  48. подшипник передний первичного вала;
  49. фланец

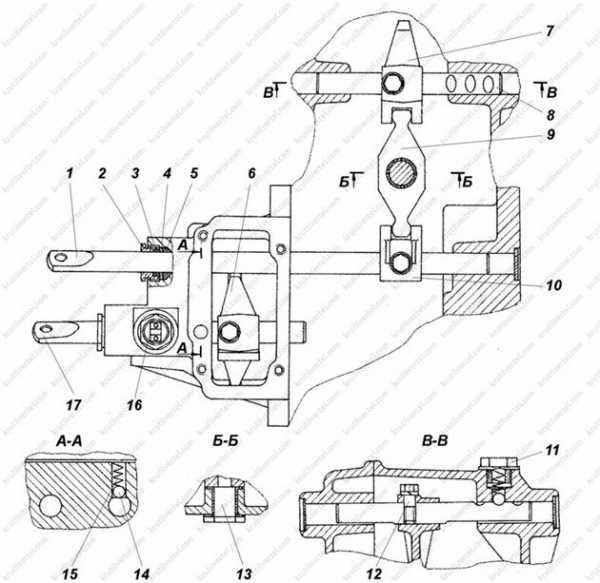

Рисунок 4.27:

Механизм включения передач и блокировки дифференциала:

  1. промежуточный шток;
  2. гайка сальника штока;
  3. уплотнительное кольцо;
  4. шайба;
  5. сальник штока;
  6. вилка включения блокировки дифференциала;
  7. вилка включения передач;
  8. шток включения передач;
  9. промежуточный рычаг;
  10. головка штока;
  11. пробка;
  12. болт;
  13. ось промежуточного рычага;
  14. шарик фиксатора;
  15. пружина фиксатора;
  16. датчик включения блокировки дифференциала;
  17. шток включения блокировки дифференциала

Картеры, для обеспечения необходимой соосности опор валов и отверстий под штоки механизма управления, центрируются по установочным штифтам, запрессованным в задний картер 8, и соединяются друг с другом четырнадцатью болтами.

Все шестерни в раздаточной коробке косозубые. На первичном валу свободно вращаются на бронзовых втулках шестерни понижающей 7 и высшей 10 передач, находящиеся в постоянном зацеплении с шестернями промежуточного вала, который выполнен в виде блока шестерен. На первичном валу на шлицах установлена скользящая муфта 9. При включении высшей передачи муфта включения передач движется назад, а при включении низшей передачи - вперед. Один из венцов блока шестерен промежуточного вала 45 находится в постоянном зацеплении с шестерней 33 дифференциала, прикрепленной болтами 27 к коробке сателлитов.

Внутри коробки сателлитов установлена ось 31 с двумя сателлитами 28, находящимися в постоянном зацеплении с полуосевыми шестернями 29, которые расположены на шлицевых концах валов привода переднего и заднего мостов автомобиля. На валу привода переднего моста на шлицах установлена муфта 36 включения блокировки дифференциала. При блокировке дифференциала подвижная муфта жестко соединяет вал 37 с коробкой сателлитов. В пазах муфт 9 и 36 располагаются вилки включения 7 и 6 (см. рис. 4.27), которые крепятся на штоках болтами и пружинными разрезными шайбами.

Блокировка дифференциала и включение передач в раздаточной коробке производится с помощью рычагов 1 и 2 (рис. 4.28), установленных на оси 8, запрессованной в кронштейн 9, который крепится двумя болтами к коробке передач.

Рисунок 4.28:

Раздаточная коробка и ее привод:

  1. рычаг включения передач;
  2. рычаг включения блокировки дифференциала;
  3. подушки;
  4. гайка;
  5. втулка;
  6. крышка люка;
  7.  тяги;
  8. ось рычагов управления;
  9. кронштейн рычагов управления

Блокировка дифференциала может быть включена как с низшей передачей в раздаточной коробке, так и с высшей.
