Проверка компрессии в цилиндрах | Обслуживание и ремонт автомобиля

Автор: admin on 2 ноября 2016

Компрессия характеризует состояние деталей поршневой группы, а также плотность прилегания клапанов к своим седлам. Компрессию в цилиндрах двигателя проверяют при техническом обслуживании № 2, при помощи компрессометра. Компрессометры применяют со шкалой для карбюраторных двигателей до 10 кгс/см2 и дизельных до 60 кгс/см2.

Перед проверкой величины давления в цилиндрах двигатель прогревают до 70-80°, вывертывают все свечи зажигания и полностью открывают воздушную и дроссельную заслонки карбюратора. После этого вставляют резиновый наконечник компрессометра в отверстие для свечи зажигания проверяемого цилиндра и стартером проворачивают коленчатый вал (10-12 оборотов) при открытых дросселе и воздушной заслонке; давление в цилиндре отсчитывают по шкале манометра. Во избежание ошибок необходимо, чтобы коленчатый вал вращался со скоростью 180-200 об/мин, что возможно только при хорошо заряженной аккумуляторной батарее. Затем производят выпуск воздуха и вновь повторяют замер компрессии. Таким образом последовательно проверяют компрессию во всех цилиндрах двигателя. Для исправных двигателей ГАЗ-51А, ГАЗ-53Ф, ГАЗ-63, ГАЗ-69 компрессия должна быть 6,5-7,5 кгс/см

2; двигателей ЗИЛ-164А и ЗИЛ-120 — 6-7 кгс/см2; ЗИЛ-130 — 7,0-7,5 кгс/см2; М-21 — 7-7,2 кгс/см2; ЯАЗ-204 и ЯАЗ-206 — 27 кгс/см2 и ЯМЗ-236 — 30 кгс/см2. Проверку повторяют 2-3 раза для каждого цилиндра. Разность показаний в отдельных цилиндрах не должна превышать 1 кгс/см2 для карбюраторных и 2 кгс/см2 для дизельных двигателей. Если величина компрессии на 30-40% ниже нормы, это указывает на наличие неисправностей (поломка или пригорание поршневых колец, повреждение прокладки головки цилиндров, неправильная величина теплового зазора). Износ цилиндров, поршневых колец и поршней в карбюраторных двигателях не дает заметных изменений в показаниях компрессометра.

Для выявления причин недостаточной компрессии нужно залить 20-25 см3 свежего масла в цилиндры с пониженной компрессией. Более высокие показания компрессометра, чем при замере без масла, чаще всего характеризуют пригорайте поршневых колец или изношенность цилиндро-поршневой группы. Если же давление не изменяется и после заливки масла, то значит неплотно прилегают клапаны к седлам, прогорели клапаны или повреждена прокладка головки блока цилиндров.

Замер компрессии в дизельном двигателе производят на работающем двигателе при 500 об/мин коленчатого вала. Компрессометр устанавливается на место насос-форсунки или форсунки проверяемого цилиндра.

Другие статьи по теме:

Комментарии закрыты, но вы можете Трекбэк с вашего сайта.

autocarta.ru

Какая компрессия должна быть в двигателе

Одним из важных факторов работы двигателя внутреннего сгорания является компрессия в его цилиндрах, обозначающая максимальную величину давления при холостом прокручивании ДВС. Отдельно взятые модели двигателей предполагают разные показатели уровня компрессии. О том, какая компрессия должна быть в бензиновых и дизельных двигателях, пойдет речь в статье ниже.

Что такое компрессия двигателя?

Среди автовладельцев компрессия считается диагностическим фактором, который позволяет оценить работоспособность двигателя машины и состояние поршневой группы. Показатель компрессии — это значение давления в цилиндрах авто, которое создает поршень в своей верхней точке, при окончании такта сжатия. Единицами для измерения компрессии двигателя служат атмосфера, бар, кг/см2 и МПа.

Высокая компрессия в цилиндрах предохраняет картер от излишнего попадания газов, таким образом, все газы направляются на совершение полезной работы. При этом сокращается расход горючего и масла, соответственно, повышается мощность двигателя и его КПД. При низкой компрессии мощность ДВС падает, ухудшается динамика транспортного средства и растет расход ГСМ.

Не очень опытные владельцы авто иногда путают понятие «компрессия» с понятием «степень сжатия», но, на самом деле, это разные вещи. Степенью сжатия называют отношение объема цилиндра двигателя к объему камеры сгорания. Степень сжатия, в отличие от компрессии, является неизменной величиной и указана производителем в документации. Компрессия же со временем меняет свое значение из-за постепенного износа составляющих поршневой группы и уменьшения, вследствие этого, давления в цилиндре. Компрессия в двигателе авто зависит от степени сжатия, эта связь значений выведена в рассчитанных коэффициентах для каждого типа ДВС.

Какая должна быть компрессия бензинового двигателя?

Рассмотрим подробнее показатели компрессии двигателя для некоторых моделей автомобилей. Стандартная формула для определения компрессии выглядит так:

Компрессия = степень сжатия х коэффициент Х

Показатель степени сжатия указан в технических документах ДВС, при этом у каждой модели авто своя степень сжатия. Коэффициент Х также определен отдельно для каждой группы двигателей, например, 4х-тактные бензиновые двигатели с зажиганием от искры имеют коэффициент 1,2-1,3.

Для наглядности, приведем пример, как рассчитывается компрессия в двигателе ВАЗ, относящемся к 4х-тактным двигателям, при помощи этой формулы. Степень сжатия автомобиля ВАЗ 2112, указанная в документах — 10,5. Подставив нужные значения в формулу, получим следующее:

Компрессия в двигателе ВАЗ 2112 = 10,5 х 1,2 = 12,6

Показатели компрессии в других моделях автомобилей ВАЗ при условии исправности всех систем и агрегатов:

АвтомобильКомпрессия, кг/см2
ВАЗ 2106-0711
ВАЗ 210911
ВАЗ 211013

Компрессия в бензиновых двигателях некоторых других моделей автомобилей различных производителей указана в таблице ниже:

Значение компрессии дизельных двигателей

Показатель компрессии в дизельном ДВС значительно выше, чем в бензиновых двигателях, так как зажигание горючей смеси в дизельных устройствах происходит от сжатия сильным давлением, а не от искры свечи. Горючее нагревается до температуры воспламенения при  давлении примерно 35 кг/см2. Конечно, окончательный показатель давления, достаточного для воспламенения солярки, зависит от некоторых условий вроде температуры окружающей среды или состояния самого двигателя. Но можно сделать очевидный вывод, что при понижении компрессии вследствие износа поршней становится все труднее завести машину с дизелем.



Специалисты рассчитали значение компрессии дизельного двигателя, достаточное для его запуска в условиях разной внешней температуры:

— 40 — двигатель заводится при температуре до -35;

— 36 — автомобиль заведется при -30 градусах;

— 32 — заводится после долгой стоянки при температуре -25;

— 28 — горючее воспламенится после долгой стоянки при -15;

— 25 — ДВС заводится без проблем в теплой среде и после долгой стоянки при -15;

— 22-23 — не остывший двигатель заводится сразу, долгая стоянка возможна исключительно в гараже при плюсовой температуре;

— меньше 18 — не заведется при любых условиях даже разогретый ДВС.

Приведенная градация будет достоверной при запуске исправных двигателей, в автомобилях со всеми работающими системами. При наличии неисправностей приведенные показатели могут не соответствовать действительности.

Значение компрессии в дизельном двигателе некоторых моделей автомобилей приведены ниже:

АвтомобильКомпрессия кг/см2
Камаз ЕВРО-029-35
Камаз ЕВРО-129-35
Камаз ЕВРО-229-35
Камаз ЕВРО-332-37
Камаз ЕВРО-432-39
ЯМЗ 23633-38
ЯМЗ 236 Турбо33-38
ЯМЗ 23833-38
ЯМЗ 238 Турбо33-38
ЯМЗ 24033-38
ЯМЗ 240 Турбо33-38
Д240-245(МТЗ80-82)24-32
MAN F90/200030-38

Измерение компрессии двигателя

На показатель компрессии сильно влияют техническое состояние двигателя и условия, в которых проводятся замеры, поэтому измерение компрессии проводят всегда в одинаковом режиме, одним и тем же способом. Обычно замеры проводятся в следующих условиях:

— разогретый до рабочей температуры двигатель;

— открытая дроссельная заслонка;

— снятый воздушный фильтр;

— вывернутые свечи во всех цилиндрах;

— отключенные от катушек низковольтные провода;

— отсоединенный топливный шланг;

— заряженный аккумулятор;

— исправный стартер.

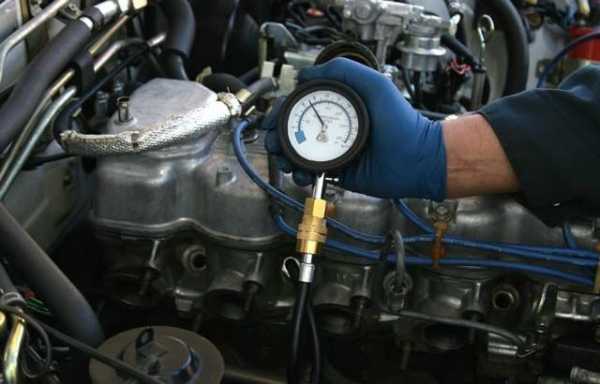

Сам процесс измерения компрессии производится при помощи компрессометра и свечного ключа. Компрессометр вставляется в отверстие от вывернутой свечи одновременно с запуском двигателя на холостом ходу и удерживается, пока показания на шкале не перестанут расти. Такие манипуляции проводятся со всеми цилиндрами двигателя.

Полученные при измерении компрессии данные обычно отличаются от цифр, заявленных производителем авто в технической документации. Расхождение в значениях объясняется износом поршневой группы, который возникает при регулярной эксплуатации транспортного средства. С увеличением износа деталей компрессия в цилиндрах двигателя уменьшается.

Конечно, при небольшом отклонении от заявленных производителем цифр, владелец автомобиля может продолжать им пользоваться, не ремонтируя поршневую группу, расхождение до 10% считается допустимым. При увеличении разрыва значений комплектующие ДВС считаются сильно изношенными.

Что делать при низкой компрессии двигателя?

В жизни многих автовладельцев наступает момент, когда они сталкиваются с проблемами низкой компрессии двигателя. Давление в цилиндрах ДВС может снижаться по следующим причинам:

— севшие в канавки поршня поршневые кольца — самая частая причина снижения компрессии;

— трещина в перемычке одного из поршней;

— прогар поршня;

— деформация или прогар клапана;

— дефект кулачка распредвала;

— появление нагара из-за износа маслосъемных колпачков.

При перечисленных причинах обычно происходит снижение компрессии в каком-то одном цилиндре, и капитальный ремонт двигателя не требуется. В этих случаях достаточно замены деталей и чистки камеры сгорания от нагара.

При снижении компрессии одновременно во всех цилиндрах, скорее всего, нарушена герметичность камеры сгорания и требуется регулировка зазоров и газораспределительного механизма (ГРМ), что может повлечь за собой капитальный ремонт двигателя.

В дизельных двигателях чаще всего причиной снижения компрессии выступает износ зеркала цилиндров. При этом изношенная внутренняя поверхность цилиндра увеличивает зазор между ним и поршнем, и получается так, что необходимое для зажигания смеси солярки и воздуха давление создать невозможно. Признаком снижения компрессии в дизеле служит появление синего дыма из выхлопной трубы из-за неполного сгорания солярки при недостаточно высокой температуре

Иногда неисправности сторонних деталей могут повлечь за собой снижение давления в цилиндрах, например, плохое распыление горючего из-за неисправности форсунки. В любом случае, своевременная замена или ремонт испорченных деталей и агрегатов устранит проблемы низкой компрессии двигателя, и его мощность снова возрастет.

365cars.ru

Компрессия ямз 236 / Статьи / Spanner.ru

Сейчас плановая замена запчастей считается главным условием для установки круглосуточной эксплуатации грузовых автомобилей. Исключительно это актуально, когда техника эксплуатируется в суровых дорожных условиях.

Завод моторов в Ярославле построили в далеком 1916 г., также завод по праву является основным из древних организаций страны. Запчасти завода в Ярославле – самые востребованные на территории СНГ и России. Сейчас на грузовую технику предпочитают устанавливать собственно запчасти Ярославского моторного завода, потому как они выделяются надежностью, неприхотливостью, простотой, универсальностью.

В сегодняшнее время на многотоннажные машины Ярославский моторный завод продает КПП, специальную систему, запчасти к двигателю. Зачастую устанавливаются на многотоннажных автомобилях особые двигатели. Для замены транспорта завод производит большой ассортимент запчастей, они изготавливаются из высококачественных материалов на новейшем оборудовании. Ненадёжные детали производят частные производители или они присылаются из Китая. Поэтому надежный выбор – найти хорошего продавца, предлагающего износостойкие детали от завода-производителя. Этот товар проверенный, а это значит имеет гарантию эффективности.

Автомобили МАЗ в стране ездят весьма часто. Хоть такие авто называют качественной техникой, время от времени возникают неисправности. Часто на рынках возникают запчасти, созданные в домашних условиях неудовлетворительного качества. В результате, приобретать необходимые детали на грузовой авто правильнее всего в онлайн-площадках, там материалы заказываются от проверенных поставщиков и имеет гарантированное качество. Выбрав запчасти ЯМЗ, будьте спокойны, их привезут в минимальные сроки. Здесь каждый клиент сохранит время и деньги.

Весьма популярны машины КрАЗ, которые считаются более мощными, надежным, простыми в применении. Такая машина уверенно ведет себя в любых условиях. Для качественной работы авто нужен необходимый уход. Если пользоваться постоянным обслуживанием, актуальным ремонтом, и покупать запчасти у постоянных производителей, то такие машины могут прослужить не один десяток лет.

На мировой рынок направляются детали на большегрузные автомобили КАМАЗ: силовые агрегаты, головки блоков цилиндров, двигатели, поршневые группы, коленчатые валы, коробки передач, ТНВД, блоки цилиндров.

Заказывать комплектующие лучше у производителя или аккредитованных магазинов, так как самыми лучшими деталями являются только собранные на сборочном конвейере КАМАЗ. Они отличаются абсолютной совместимостью и оптимальной производительностью в устройствах и узлах. Установка альтернативных деталей невысокого качества часто приводит к отрицательному исходу, а именно: станет больше потребление горючего; увеличится частота поломок; участятся амортизация и поломки взаимосвязанных деталей

Приобретение комплектующих от изготовителя на грузовики дает экономическую выгоду владельцам указанной техники. Обычно оригинальные детали сделаны в соответствии с установленными требованиями и подвергаются строгому контролю на всех стадиях изготовления, это гарантирует продолжительное время использования техники.

spanner.ru

Технические параметры дизельного двигателя ЯМЗ-238

Запасные части для грузовых автомобилей Урал, Краз, МАЗ, Камаз. Детали двигателей ЯМЗ-236, ЯМЗ-238

__________________________________________________________________________

__________________________________________________________________________

Технические параметры дизельного двигателя ЯМЗ-238

_________________________________________________________________

Двигатели ЯМЗ-238 представляют собой восьмицилиндровые модели четырехтактных дизелей.

Дизельные двигатели ЯМЗ-238 имеют много разных модификаций, которые отличаются в основном комплектацией и регулировкой топливной аппаратуры.

Дизели ЯМЗ-238 предназначены для установки на большегрузные автомобили, тягачи, самосвалы и автопоезда таких заводов, как МАЗ, Краз, Уралаз.

Технические параметры и характеристики двс ЯМЗ-238

Тип двигателя - Четырехтактный, с воспламенением от сжатия

Число, расположение цилиндров - 8, V-образное, угол развала - 90

Порядок работы цилиндров - 1-5-4-2-6-3-7-8

Диаметр цилиндров, мм - 130

Ход поршня, мм - 140

Рабочий объем всех цилиндров, л - 14,86

Степень сжатия (расчетная) - 16,5

Номинальная мощность дизеля ЯМЗ-238, кВт (л.с.) - 176 (240)

Частота вращения коленчатого вала при номинальной мощности, об/мин - 2100

Максимальный крутящий момент, Нм (кг/см) - 833 (90)

Частота вращения коленчатого вала при максимальном крутящем моменте, об/мин, не более - 1250-1450

Частота вращения холостого хода коленчатого вала, об/мин - 550-650

Способ смесеобразования - Непосредственный впрыск.

Камера сгорания - Однополостная в поршне.

Блок цилиндров ЯМЗ-238 - Отлит вместе с верхней частью картера.

Гильзы цилиндров - Мокрого типа.

Головки цилиндров - Две, по одной на каждый ряд цилиндров.

Коленчатый вал - Кованый, с привертными противовесами, поверхности шеек закалены с нагревом ТВЧ

Число опор коленчатого вала - 5

Коренные подшипники - Скольжения , со сменными вкладышами.

Шатунные подшипники - Скольжения , со сменными вкладышами.

Поршни ЯМЗ-238 - Из алюминиевого сплава.

Поршневые пальцы - Плавающего типа, осевое перемещение ограничивается стопорными кольцами.

Шатуны - Двутаврового сечения, в верхних головках запрессованы бронзовые втулки.

Маховик - Имеет зубчатый венец для пуска двигателя стартером.

Распределительный вал - Общий для обоих рядов цилиндров, с шестеренчатым приводом.

Зазор между клапаном и коромыслом толкателя, мм - 0,25 - 0,3

Система смазки двс ЯМЗ-238

Система смазки двс ЯМЗ-238 - смешанная. Под давлением смазываются коренные и шатунные подшипники коленчатого вала, подшипники распределительного вала, втулки верхних головок шатунов, втулки коромысел клапанов, втулка промежуточной шестерни масляного насоса,
сферические опоры штанг, втулки толкателей.

Топливный насос высокого давления и регулятор частоты вращения оборудованы циркуляционной смазкой из системы смазки двигателя.

Зубчатые передачи, подшипники качения и кулачки распределительного вала смазываются разбрызгиванием.

Масляный насос - Шестеренчатый, двухсекционный.

Давление в масляной системе, кПа (кгс/см2)

- при номинальных оборотах - 400-700 (4-7)

- при минимальных оборотах холостого хода, не менее - 100 (1,0)

Система охлаждения масла ЯМЗ-238 - Масляный радиатор, устанавливаемый вне двигателя.

Масляные фильтры - Два - полнопоточный, со сменными фильтрующим элементом и тонкой очистки - центробежный, с реактивным приводом. Допускается установка фильтра грубой очистки вместо полнопоточного.

Давление открытия клапанов системы смазки ЯМЗ-238, кПа (кгс/ см2):

- редукционный клапан масляного насоса - 700-800 (7,0-8,0)

- предохранительный клапан радиаторной секции масляного насоса - 100-130 (1,0-1,3)

- дифференциальный клапан - 520-560 (5,2-5,6)

- перепускной клапан фильтра грубой очистки масла - 180-230 (1,8-2,3)

- перепускной клапан полнопоточного масляного фильтра - 200-250 (2,0-2,5)

Система питания двс ЯМЗ-238

Топливоподающая аппаратура - Раздельного типа.

Топливоподкачивающий насос - Поршневой, с ручным топливоподкачивающим насосом.

Топливный насос высокого давления ЯМЗ-238 - Восьмиплунжерный.

Плунжеры - Золотникового типа, диаметр 10 мм, ход 11 мм

Порядок работы секции топливного насоса - 1-3-6-2-4-5-7-8

Нумерация секций - Со стороны привода

Регулятор частоты вращения - Центробежный, всережимный

Установочный угол опережения впрыска, градусы - 15

Муфта опережения впрыска - Автоматическая, центробежного типа

Форсунки ЯМЗ-238 - Закрытого типа, с многоярусными распылителями

Давление начала впрыскивания, МПа (кгс/ см2) - 22,6+0,8 (230+8)

Топливные фильтры - Два, грубой и тонкой очистки со сменными фильтрующими элементами. В крышке фильтра тонкой очистки установлен перепускной жиклер.

Воздушный фильтр - Инерционно-масляный или сухого типа.

Система охлаждения двс ЯМЗ-238

Система охлаждения двигателя ЯМЗ-238 - Жидкостная, закрытого типа, с принудительной циркуляцией охлаждающей жидкости; оборудована термостатическим устройством для поддержания постоянного теплового режима работы двигателя.

Водяной насос - Центробежный, приводится клиновым ремнем от шкива коленчатого вала.

Вентилятор - Шестилопастный, с шестеренчатым приводом.

Сцепление двигателя ЯМЗ-238

Модель - ЯМЗ-238 или ЯМЗ-182

Тип - Двухдисковое, сухое, фрикционное, с периферийным расположением нажимных цилиндрических пружин.

Количество нажимных пружин - 28.

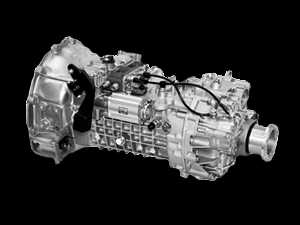

Коробка передач двс ЯМЗ-238

Модель - ЯМЗ-236Н

Тип - Механическая, трехходовая, пятиступенчатая, с синхронизаторами на второй-третьей и четвертой-пятой передачах

Электрооборудование ЯМЗ-238

Генератор Г-273В2 или 1322.3771 - Трехфазный синхронный, переменного тока, со встроенным выпрямительным блоком. Максимальный ток, А - 50.

Номинальное выпрямленное напряжение, В - 28.

Стартер - 25.3708-01, постоянного тока, последовательного возбуждения, с электромагнитным приводом. Номинальная мощность стартера, кВт, при С20/182Ач - 8,2.

При эксплуатации двигателя ЯМЗ-238 следить за показаниями контрольно-измерительных приборов и сигнальных устройств.

Температура охлаждающей жидкости должна находиться в пределах 75-100С. Не рекомендуется работа двигателя под полной нагрузкой при температуре охлаждающей жидкости ниже 50С, так как при этом ухудшается сгорание топлива, на стенках гильз конденсируются продукты неполного
сгорания, резко возрастает износ гильз и поршневых колец, снижается экономичность двигателя.

В эксплуатации допускается кратковременное повышение температуры охлаждающей жидкости до 105С.

Давление масла на прогретом двигателе ЯМЗ-238 должно быть 400-700 кПа (4-7 кгс/см2) при 2100 об/мин и не менее 100 кПа (1,0 кгс/см2) при минимальной частоте вращения холостого хода коленчатого вала.

После длительной эксплуатации допускается работа двигателя при давлении масла в системе смазки не ниже 300 кПа (3,0 кгс/см2) на номинальной частоте вращения и не ниже 50 кПа (0,5 кгс/см2) на минимальной частоте вращения коленчатого вала.

На автомобиле с двигателем ЯМЗ-238 свечение сигнальной лампочки при работе прогретого до нормальной температуры двигателя указывает на загрязненность и повышенное сопротивление элемента фильтра грубой очистки масла, на открытие перепускного клапана и подачу нефильтрованного масла в систему смазки, что недопустимо.

Допускается свечение сигнализатора при пуске двигателя на холодном масле и при прогреве.

Обкатка двигателя происходит в течение первых 50 часов работы. В этот период рекомендуется избегать полных нагрузок и высоких оборотов двигателя.

В период обкатки происходит равномерная приработка деталей цилиндро-поршневой группы, шестерен, подшипников и других деталей в целях сокращения их последующего износа, стабилизируется расход масла.

Перегрузка в этот период отрицательно скажется на приработке деталей и повлечет за собой сокращение срока службы двигателя.

При эксплуатации двигателя ЯМЗ-238 в период обкатки допускается выделение смеси топлива и масла через систему выпуска, образование масляных пятен в местах сальниковых уплотнений, не влияющих на расход масла, в соединениях систем топливоподачи, смазывания и охлаждения, выделение отдельных капель охлаждающей жидкости или смеси ее со смазкой через дренаж водяного насоса, образование отдельных капель масла ивыделение конденсата через сапун, не нарушающие нормальную работу двигателя.



_________________________________________________________________________

_________________________________________________________________________

_________________________________________________________________________

_________________________________________________________________________

  • Гидроусилитель руля Маз-5551, 5549, 5335, 5336, 5337
  • Передняя ось и рулевые тяги Маз-5551, 5549, 5335, 5336, 5337
  • Регулировка сцепления Маз-5551, 5549, 5335, 5336, 5337
  • Регулировка и ремонт КПП Маз-5551, 5549, 5335, 5336, 5337
  • Ремонт и обслуживание заднего моста Маз-5551, 5549, 5335, 5336, 5337
  • Детали переднего моста и рулевые тяги Маз-5516, 5440
  • Рулевое управление Маз-5516, 5440
  • Детали ведущих мостов Маз-5516, 5440

autotextrans.ru

Техническое обслуживание двигателя

Проверка технического состояния двигателя.

Схема прибора для определения технического состояния цилиндро-поршневой группы, клапанов и прокладки головки цилиндров без разборки двигателя приведена на рис. 139.

Сжатый воздух (3—4 кГ/см2) гибким шлангом подводится к штуцеру 11, а далее в коллектор 9 и к вентилям 10 и 12.

Рис. 139. Схема прибора для определения технического состояния двигателей:
1 — испытательный наконечник; 2 — резиновый конус; 3 — головка цилиндров; 4 — манометр; 5 — калиброванное отверстие; 6 — регулировочная игла; 7 — предохранительный клапан; 8 — редуктор; 9 — коллектор; 10 и 12 — вентили; 11 — впускной штуцер; 13 — обратный клапан

Резиновый конус 2 испытательного наконечника 1 плотно прижимают к отверстию для свечи зажигания (или к отверстию для форсунки).

При открытии вентиля 10 воздух поступает в редуктор 8 и через калиброванное отверстие 5 к манометру 4 и, открывая обратный клапан 13, через наконечник 1 в цилиндр двигателя. При этом проверяют общее состояние цилиндро-поршневой группы и определяют состояние цилиндров двигателя: чем больше неплотность в цилиндре, тем больше стрелка манометра 4 отклоняется от нулевого деления специально отградуированной шкалы.

При открытии вентиля 12 (вентиль 10 закрыт) воздух поступает непосредственно к наконечнику 1 и через него в цилиндр. В этом случае проверяют состояние поршневых колец, клапанов и прокладки головки цилиндров.

Для установки поршня в определенное положение при замерах утечки воздуха в карбюраторных двигателях к прибору прилагают обечайки с градуированными кольцами, которые надевают на корпус прерывателя-распределителя, и стрелку, которую закрепляют на роторе распределителя. Для дизельных двигателей предусмотрены специальные щупы-указатели для определения положения поршня.

К прибору прилагаются: стетофонендоскоп для прослушивания двигателя, сигнализатор-свисток для определения конца такта сжатия и индикатор для наблюдения прорыва воздуха через неплотности в клапанах.

Прорыв воздуха через прокладку головки цилиндров определяют по пузырькам воздуха, выходящего через горловину радиатора или в стыке между головкой и блоком цилиндров.

Удаление нагара.

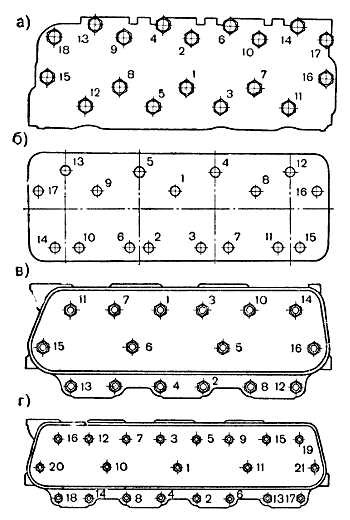

Рис. 140. Последовательность затяжки гаек крепления головок цилиндров двигателей:
а — ЗМЗ-66; б — ЗИЛ-131; в — ЯМЗ-236; г — ЯМЗ-238

Нагар со стенок камер сгорания и поршней удаляют металлическими щетками или скребками. Надо следить, чтобы нагар не попал в зазор между головкой поршня и цилиндром, так как это может привести к образованию царапин на рабочей поверхности цилиндров, юбках поршней и поршневых кольцах при последующей работе двигателя. Для удаления нагара со стальных и чугунных деталей разобранного двигателя применяют состав (на 1 л воды): 25 г каустической соды, 33 г кальцинированной соды, 1,5 г жидкого стекла и 8,5 г мыла. Температура раствора — 80—95°С, время выдержки деталей в растворе 2-3 ч.

Для деталей, изготовленных из алюминиевых сплавов, рекомендуется состав (на 1 л воды): 18,5 г кальцинированной соды, 8,5 г жидкого стекла и 10 г мыла. После очистки детали промывают водой, содержащей хромпика, и обдувают сжатым воздухом.

После удаления нагара перед установкой головок цилиндров надо тщательно очистить поверхности головок и блоков цилиндров. Прокладки головок цилиндров не должны иметь трещин и выкрашиваний асбеста. Головку цилиндров надевают на шпильки блока свободно, без ударов. Гайки шпилек крепления головки цилиндров затягивают динамометрическим ключом равномерно и последовательно от середины к краям, в два приема, с моментом затяжки от 7,3—7,8 кГм (ЗМЗ-66), 7—9 кГм (ЗИЛ-131) до 22—24 кГм (ЯМЗ-236 и ЯМЗ-238).

Последовательность затяжки гаек крепления головок цилиндров показана на рис. 140.

Проверка компрессии.

Для проверки компрессии в цилиндрах (давления в конце сжатия) компрессометром (рис. 141) необходимо прогреть двигатель до температуры охлаждающей жидкости 80—90°С, остановить двигатель, полностью открыть дроссельную и воздушную заслонки карбюратора, отъединить провода от свечей зажигания. Затем очистить и продуть сжатым воздухом углубления около свечей, вывернуть свечи и, вставив резиновый конусный наконечник 3 компрессометра в отверстие для свечи одного из цилиндров, повернуть коленчатый вал двигателя стартером на 10—12 оборотов. Давление в цилиндре отсчитывают по шкале манометра 1. Далее отвертывают клапан 2 для выпуска воздуха, устанавливают стрелку манометра в нулевое положение и проверяют давление в остальных цилиндрах.

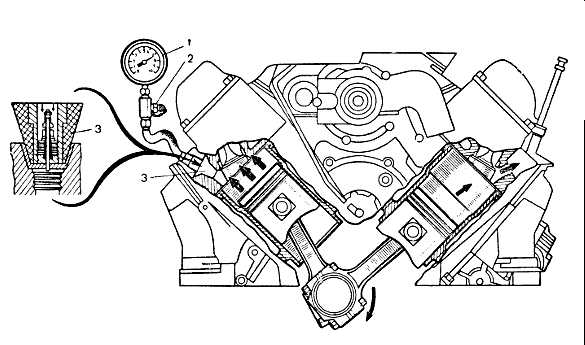

Рис. 141. Проверка компрессии в цилиндрах двигателя компрессометром

Давление в конце сжатия в цилиндре должно быть не ниже 6,7—7,0 кГ/см2 (ЗИЛ-131, Урал-375, Урал-377), 7,6 кГ/см2 (ЗМЗ-66), 30 кГ/см2 (ЯМЗ-236, ЯМЗ-238). Разность показаний манометра в отдельных цилиндрах не должна превышать 1 кГ/см2 для карбюраторных двигателей и 2 кГ/см2 — для дизельных двигателей.

Регулировка зазоров между стержнями клапанов и носками коромысел.

Зазор между стержнями клапанов и носками коромысел при холодном двигателе должен быть 0,25—0,30 мм.

Перед регулировкой зазоров между стержнями клапанов и носками коромысел первого цилиндра двигателя ЗМЗ-66 нужно установить поршень в в.м.т. конца такта сжатия, совместив указатель на картере сцепления с шариком, зачеканенным в маховик.

Для регулировки надо ослабить контргайку 6 (рис. 142) регулировочного винта 7 и, поворачивая винт отверткой, установить зазор по щупу; после этого затянуть контргайку и снова проверить зазор.

Зазоры у остальных цилиндров регулируют в последовательности, соответствующей порядку работы цилиндров 1—5—4—2—6—3—7—8, поворачивая коленчатый вал при переходе от цилиндра к цилиндру на 1/4 оборота.

Для установки поршня первого цилиндра в в.м.т. у двигателя ЗИЛ-131 надо повернуть коленчатый вал до совмещения метки на шкиве коленчатого вала с меткой «ВМТ» на указателе, расположенном на датчике ограничителя оборотов. В этом положении регулируют зазоры между стержнями впускного и выпускного клапанов и носками коромысел первого цилиндра, выпускного клапана второго цилиндра, впускного клапана третьего цилиндра, выпускных клапанов четвертого и пятого цилиндров, впускных клапанов седьмого и восьмого цилиндров.

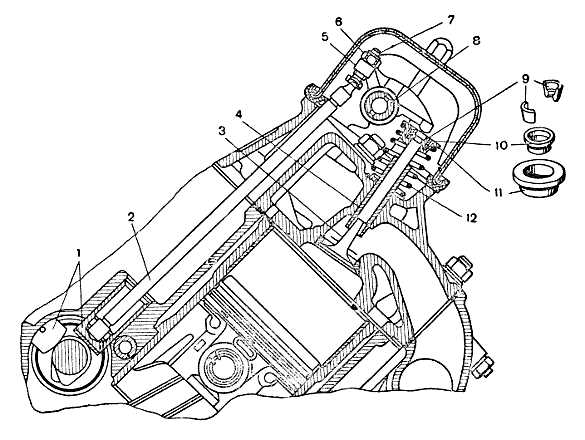

Рис. 142 Газораспределительный механизм двигателя ЗМЗ-66:
1 — толкатели; 2 — толкающая штанга; 3 — клапан; 4 — направляющая втулка; 5 — коромысло; 6 — контргайка; 7 — регулировочный винт; 8 — ось коромысла; 9 — сухари; 10 — конусная втулка; 11 — опорная шайба пружины; 12 — пружина

Зазоры у остальных клапанов регулируют после поворота коленчатого вала на 1 оборот.

В двигателях ЯМЗ коленчатый вал поворачивают ключом за болт крепления шкива вентилятора до закрытия впускного клапана первого цилиндра, а затем еще на 1/4—1/3 оборота. В этом положении регулируют зазоры между стержнями клапанов и носками коромысел первого цилиндра. Для регулировки зазоров в следующем цилиндре поворачивают коленчатый вал до закрытия впускного клапана регулируемого цилиндра и дополнительно на 1/4—1/3 оборота. Зазоры регулируют в последовательности работы цилиндров, т. е. 1—4—2—5—3—6 для ЯМЗ-236 и 1—5—4—2—6—3—7—8 для ЯМЗ-238.

Промывка и очистка системы охлаждения.

При подготовке автомобиля к весенне-летней эксплуатации для очистки от накипи и осадков систему охлаждения промывают. Для этого отъединяют трубопроводы и шланги, соединяющие радиатор с рубашкой охлаждения двигателя, снимают термостат, открывают сливные краники, надевают на патрубки подводящий и отводящий шланги. Промывать систему необходимо в направлении, обратном нормальной циркуляции. Сжатый воздух давлением до 1 кГ/см2 подается пистолетом-смесителем.

При сильном засорении и закупорке трубок радиатор снимают и заливают в него 10%-ный раствор каустической соды, подогретый до 90° С. Через 30 мин раствор сливают и один или несколько раз промывают радиатор водой. Во избежание разрушения алюминиевых деталей в рубашку охлаждения раствор каустической соды заливать нельзя.

Для уменьшения образования коррозии в системе охлаждения рекомендуют добавлять в воду 1,0—1,5% (по объему) масла НГ-203А, вырабатываемого московским заводом «Нефтегаз».

Для удаления накипи из системы охлаждения рекомендуется также промывочный раствор, содержащий на 100 л воды: 7 л технической соляной кислоты, 0,2—0,3 кг ингибитора ПБ, 2,5 кг технического уротропина; 0,2—0,3 кг смачивателя ОП-7, 0,1 кг пеногасителя (амиловый или изоамиловый спирт, скипидар).

Промывают систему охлаждения от 2 до 4 раз при работе двигателя в течение 10—15 мин. Затем промывают систему охлаждения горячей водой (2 раза по 3—5 мин), 15 мин нейтрализирующим составом, содержащим 5 г/л кальцинированной соды и 5 г/л двухромовокислого калия, и снова водой.

Регулировка натяжения ремней.

Натяжение приводных ремней двигателя ЗМЗ-66 регулируется отклонением генератора и насоса гидроусилителя рулевого управления. Если отклонение насоса не обеспечивает прогиб ремня 10—15 мм при усилии нажатия 4 кГ, надо переставить насос. При очень большом вытяжении ремня переставить и кронштейны насоса на дополнительные отверстия в них.

Для регулировки натяжения ремня насоса гидравлического усилителя и ремня генератора двигателя ЗИЛ-131 соответственно ослабляют болты 9 (рис. 143) крепления натяжного кронштейна 7 или гайку 2 крепления генератора к планке 3, а затем смещают насос или генератор. При усилии 4 кГ, приложенном к серединам ветвей, прогиб ремней не должен превышать 8—14 мм.

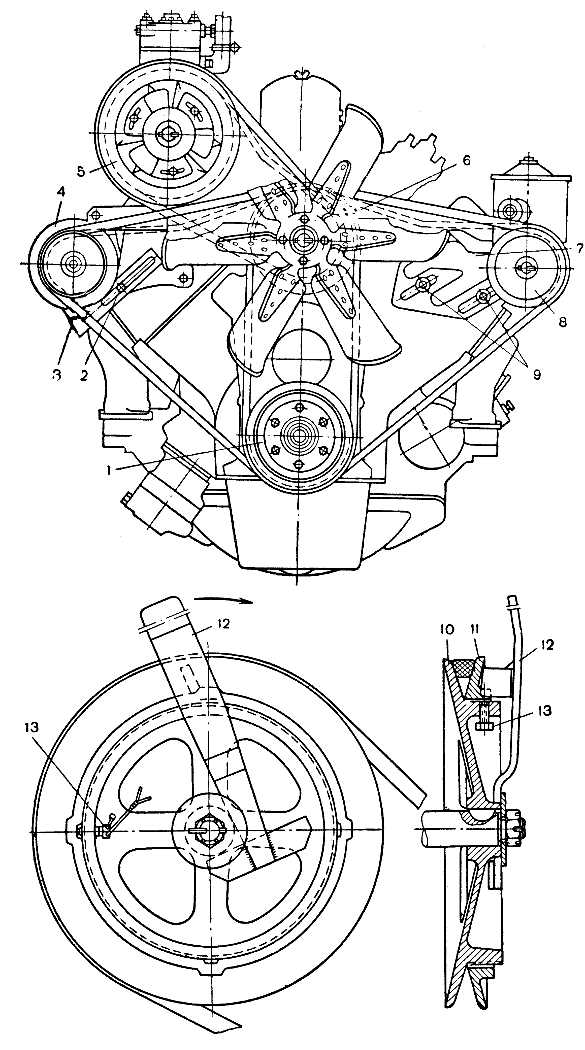

Рис. 143. Шкивы и приводные ремни двигателя 3ИЛ-131:

1 — шкив коленчатого вала; 2 — гайка; 3 — планка; 4 — шкив генератора; 5 — шкив компрессора; 6 — шкив водяного насоса; 7 — кронштейн; 8 — шкив насоса гидравлического усилителя рулевого управления; 9 — болты; 10 — ступица шкива компрессора; 11 — регулировочная муфта; 12 — ключ; 13 — стопорный болт

Ремень привода компрессора регулируют навертыванием резьбовой регулировочной муфты 11 на ступицу 10 шкива компрессора. Перед регулировкой, надо расшплинтовать и отвернуть стопорный болт 13. После поворота муфты 11 ключом 12 необходимо повернуть шкив привода компрессора, вращая коленчатый вал, чтобы ремень переместился на большой диаметр. Прогиб ремня должен быть 5—8 мм.

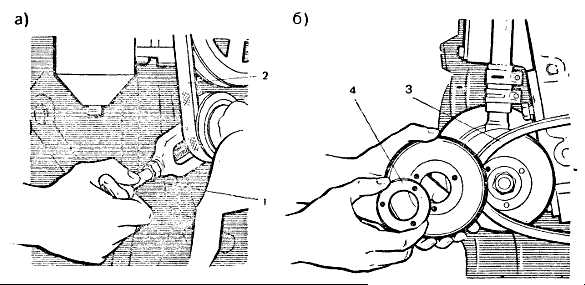

Рис. 144. Регулировка натяжения ремней привода вентилятора (а) и водяного насоса (б) двигателей ЯМЗ

Конструктивной особенностью двигателей ЯМЗ является винтовое устройство 1 (рис. 144) для регулировки натяжения ремня 2 привода компрессора. Натяжение ремня 3 привода водяного насоса регулируют изменением количества стальных шайб зажимаемых тремя болтами между ступицей и боковиной шкива.

В.М. Кленников, Н.М. Ильин

Статья из книги «Устройство грузового автомобиля». Читайте также другие статьи из

Глава «Техническое обслуживание агрегатов и механизмов автомобиля»:

own.in.ua

Рабочий процесс двигателя ЯМЗ 236

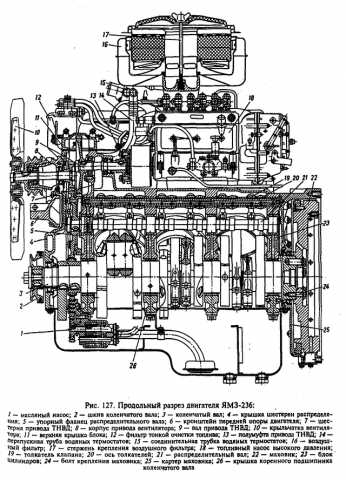

Двигатель ЯМЗ 236

Двигатели ЯМЗ-236 и ЯМЗ-238 работают по четырехтактному циклу с воспламенением топлива от сжатия. Полный цикл рабо­чего процесса осуществляется за два оборота коленчатого вала и включает в себя такты: впуск, сжатие, рабочий ход (сгорание) и выпуск. Периодичность и продолжительность тактов в каждом цилиндре обеспечиваются распределительным механизмом.
Моменты начала открытия и конца закрытия клапанов, выра­женные в углах поворота коленчатого вала относительно мертвых точек, называются фазами газораспределения. Диаграмма фаз газораспределения показана.

Впускной клапан открывается за 20° до прихода поршня, когда выпускной клапан еще не закрыт. В результате перекрытия клапанов улучшается очистка и наполнение цилиндров. При дальнейшем движении поршня вниз освобождаемое поршнем пространство заполняется свежим воздушным зарядом.

После прохождения поршнем, начинается процесс сжатия. Однако процесс наполнения продолжается до полного закрытия впу­скного клапана, которое происходит через 56°, из-за наличия инерционного напора потока воздуха во впускной системе.

Наибольшая эффективность сгорания достигается лишь при организованном перемешивании воздушного заряда с впрыс­киваемым в цилиндр топливом. Для этого у двигателя ЯМЗ при впуске осуществляется закручивание воздушного заряда, что достигается специальным профилем впускного канала в головке цилиндров и тангенциальным направлением воздуха при входе в цилиндр. Получаемая эффективность от закручивания воздуш­ного потока такова, что вращение воздуха сохраняется и при пос­ледующем такте сжатия. В такте сжатия воздух начинает вытесняться с периферии цилиндра и перетекать в камеру сгорания, расположенную в средней части днища поршня. Таким образом воздушный заряд получит допол­нительное закручивание.

В подготовленный воздушный заряд, через соп­ловые отверстия распылителя форсунки, впрыскивается топливо.

Начало подачи топлива форсунками определяется установочным углом (угол опережения впрыска), который поддержи­вается оптимальным в зависимости от скоростного режима ра­боты двигателя специальной автоматической муфтой. Наиболь­шего значения (31-32°) угол опережения впрыска достигает при максимальных числах обо­ротов. Разница между устано­вочным и действительным углами опережения впрыска необхо­дима для компенсации затрат времени на перемещение волны топлива от насоса к форсунке и упругости системы топливоподачи. В камере сгорания в сре­де сжатого воздуха с высокой температурой топливо проходит стадию физико-химических преобразований и воспламеняется.

После прохождения поршня, начинается рабочий ход или такт расширения. В начале рабочего хода сгорание топлива достигает максимальной скоро­сти, давление газов в цилиндре повышается до 73-79 кГ/см2, а температура до 1700-1800 °С. Вследствие расширения газов поршень движется вниз, совер­шая механическую работу. По мере движения поршня, температура и давление газов в цилиндре понижаются, и начинает открывать­ся выпускной клапан. К момен­ту его открытия давление газов понижается до 3-4 кГ/см2, а температура до 600-650°С, заканчивается рабочий ход поршня, и начинается такт выпуска.

При открытии выпускного клапана газы, продолжая действо­вать на поршень, с большой скоростью устремляются в выпуск­ной трубопровод. Истечение газов из цилиндра по инерции закан­чивается несколько позднее, когда давление газов снижа­ется до уровня давления в выпускном трубопроводе. Дальней­шая очистка цилиндра осуществляется движущимся вверх пор­шнем, который вытесняет отработавшие газы через выпускной клапан в трубопровод. Закрытие выпускного клапана происхо­дит, при повороте кривошипа на 20°.

www.dymz.ru

Двигатель ЯМЗ 236: история, характеристика, ремонт, особенности

Двигатель ЯМЗ-236 является одним из немногих силовых агрегатов, который заработал популярность не только на просторах отечественно автомобильного рынка, но и далеко зарубежом. Так, некоторые китайские большегрузные тягачи эксплуатируются на этом силовом агрегате. Двигатель получил довольно широкое применение, и его устанавливают не только на грузовики, но и на вездеходы, а также военную технику.

Исторический аспект

Мотор ЯМЗ 236 был разработан в 1951 году на базе силовых агрегатов ЯАЗ 204 и ЯАЗ 206. Производство данных двигателей внутреннего сгорания производиться Ярославский моторный завод, который впоследствии стал ОАО «Автодизель».

Сборочный цех Ярославского моторного завода.

В процессе установки и модернизации, моторы ЯМЗ стали на постоянной основе устанавливаться на грузовые автомобили МАЗ, УРАЛ, КРАЗ, тракторы К-700 и некоторую военную технику, особенно танки и вездеходные автомобили.

Технические характеристики и устройство

Технические характеристики двигателя ЯМЗ 236 с момента начала производства моторов особо не поменялись. Добавились только некоторые технические и конструктивные элементы, такие как турбонаддув, система питания или выпуска отработанных выхлопных газов.

Технические характеристики мотора ЯМЗ 236.

Основная техническая характеристика ДВС 236 ЯМЗа.

Наименование

Характеристика

Тип

Дизель, турбированный дизель

Объем

11 литров (11 150 см куб)

Конфигурация, параметр

V-образная

Количество цилиндров

6

Количество клапанов

12

Эконорма

от Евро-0 до Евро-4

Диаметр цилиндра

130 мм

Степень сжатия

17,5

Охлаждение

Жидкостное

Клапанный механизм

OHV

Материал исполнения блока и головки

Чугун

Ресурс

800 000 — 1 000 000 км пробега

Топливо

Дизельное топливо

Порядок работы цилиндров

1-4-2-5-3-6

Применяемость

МАЗ, КРАЗ, УРАЛ, танки серии Т, тракторы К, автобусы ЛАЗ, вездеход ЧЕТРА и другое

Модификации мотора

В разное время, существовали разные модификации двигателей изготовленных Ярославским моторным заводом. Итак, какие разновидности можно встретить на автомобилях:

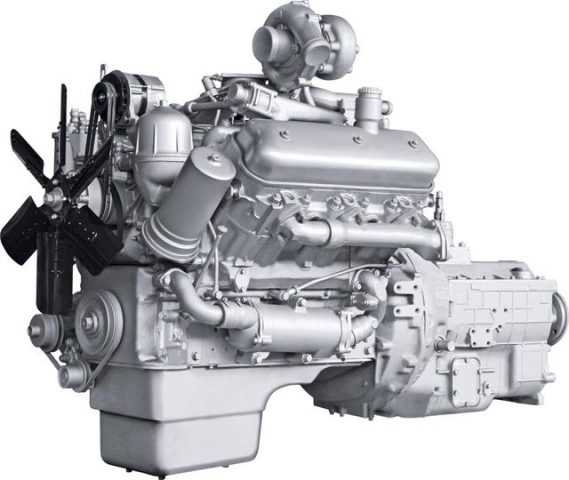

Двигатель ЯМЗ 236.

  • ЯМЗ-236Г — 150 л.с. (110 кВт) при 1700 об/мин.
  • ЯМЗ-236ДК — 175 л.с. (129 кВт) при 2100 об/мин, 667 Н•м (68 кгс•м) при 1400 об/мин.
  • ЯМЗ-236НД — 210 л.с. (154 кВт) при 1900 об/мин, 882 Н•м (90 кгс•м) при 1300 об/мин.
  • ЯМЗ-236Н — 230 л.с. (169 кВт) при 2100 об/мин, 882 Н•м (90 кгс•м) при 1300 об/мин.
  • ЯМЗ-236БК — 250 л.с. (184 кВт) при 2000 об/мин, 1030 Н•м (105 кгс•м) при 1200 об/мин.
  • ЯМЗ-236Б — 250 л.с. (184 кВт) при 2000 об/мин, 1030 Н•м (105 кгс•м) при 1300 об/мин.
  • ЯМЗ-236БЕ2 — 250 л.с. (184 кВт) при 2000 об/мин, 1078 Н•м (110 кгс•м) при 1200 об/мин.
  • ЯМЗ-7601 — 300 л.с. (220 кВт) при 1900 об/мин, 1275 Н•м (130 кгс•м) при 1200 об/мин.

Применяемость

Двигатели ЯМЗ 236 получили достаточно большую применяемость. Так, порядка двух десятков марок и более 40 моделей автомобилей, автобусов, военных машин и строительной техники по этот день оснащаются легендарными моторами.

УРАЛ с мотором ЯМЗ 236.

Достаточно большую популярность получил УРАЛ-4320 с двигателем ЯМЗ 236. Кроме этой марки мотора существует также старший брат — ЯМЗ-238. Этот мотор намного мощнее, а поэтому устанавливается на тяжелую строительную технику, тягачи, и даже военные автомобили стратегического назначения.

Почему моторы ЯМЗ получили широкую распространенность? В отличие от западных аналогов, силовые агрегаты отечественного производства, достаточно просты в ремонте и не имеют большого количества электроники, что делает возможность ремонта в полевых условиях.

Также, моторы обладают необходимой мощностью, чтобы автомобиль мог потянуть груз даже в самых тяжелых условиях. Например, попавший песок и топливную систему не помеха, и он легко удаляется в двигателя.

Итак, рассмотрим, на каких транспортных средствах можно встретить силовой агрегат ЯМЗ-236:

  • Первые в очереди, конечно же, автомобили МАЗ. Движки можно встретить на таких моделях как: 500, 503, 504, 509, 516, 5335, 5549, 5551 и другие.
  • Второй по применяемость остается автомобиль КРАЗ: 255, 250, 257, 260 и 6322.
  • Также устанавливается на автомобили серии УРАЛ: 4320, УРАЛ 5323.
  • Также, применялся двигатель ЯМЗ-236 еще и на КАМАЗ. Так, оснащалась модель 5320 с 1976 года и 2000 год.

Обслуживание

Обслуживание двигателя ЯМЗ 236 проходит идентично, как и для всех идентичных дизельных моторов отечественного производства. Так, межсервисное обслуживание поводится каждые 15 000 км пробега для базовой версии, и для турбодизеля — каждые 20 000 км.

Процесс технического обслуживания немного отличается от рядовых бензиновых двигателей. Каждое ТО — это целый комплекс операций направленных на сохранение технического состояния автомобиля. Что же входит в техническое обслуживание двигателей серии ЯМЗ 236:

Т-150 с мотором ЯМЗ 236.

  • Замена масла.
  • Регулировка клапанного механизма
  • Замена фильтров. Так, в зависимости от модификации мотора могут быть или не быть следующие фильтрующие элементы: фильтр тонкой и грубой очистки масла, фильтрующий элемент для грубой и тонкой очистки топлива, воздушный фильтр, экофильтр для выхлопа.
  • Очистка форсунок.
  • Регулировки, связанные с топливным насосом высокого давления.
  • Другие операции направленные на техническое обслуживание силового агрегата.

Ремонт

Ремонт двигателя ЯМЗ 236 проводится достаточно стандартно для всей серии моторов выпущенных Ярославским моторным заводом. Так, поточные ремонтные работы проводятся непосредственно на автомобиле.

В зависимости от марки, модели и конструктивных особенностей транспортного средства, на котором установлен движок, даже капитальный ремонт, возможно, выполнить без снятия силового агрегата. Это притом условие, что не требуется расточка.

Процесс проведения капитального ремонта ЯМЗ 236.

Зачастую, если идет восстановление или капитального ремонта, двигатель растачивают. Как показывает последняя практика, то большинство старых блоков цилиндров не подлежат расточке и хонинговке, а поэтому, они проходят процесс гильзовки. Головки блока достаточно живучие, что дает возможность перебирать их не часто, но при «капиталке» — это процедура обязательная.

Еще один элемент со скромным сроком жизни является масляный насос. Именно его, зачастую, меняют еще до проведения капитального восстановления силового агрегата. Наряду с этой деталью стоит водяной насос, который невыносливый, и как показывает практика, быстро выходит со строя. Но, здесь есть выход — установка ремкомплекта, который достаточно дешевый.

Вывод

Двигатель ЯМЗ 236 — это легенда отечественного производства дизельных моторов. Так, существует много модификаций этого силового агрегата. Применяемость моторов Ярославского моторного завода достаточно широкая. Он получил известность, как надежный и недорогой силовой агрегат, не только на территории СНГ, но и в Китае.

avtodvigateli.com
