Каток спиральный содержит в качестве рабочего элемента спираль с шагом менее диаметра катка, которая выполнена из полосы неравностороннего сечения и навита узкими сторонами полосы вовнутрь и наружу катка. Спираль выполнена с правой и/или левой навивкой. Спираль может крепиться на оси катка посредством спиц. Спираль может крепиться на оси катка посредством гребенчатых пластин.

2. Область техники, к которой относится полезная модель:

Полезная модель «Каток спиральный» относится к сельскохозяйственному машиностроению и может быть использована в сельскохозяйственных машинах и орудиях.

3. Уровень техники:

Из уровня техники по Патенту на полезную модель RU 58286 известен Режуще-мульчирующий каток [1], включающий в себя оси и диски со шпорами, жестко прикрепленными к ободу, отличающиеся тем, что шпоры выполнены в виде ножевого элемента, имеющего односторонний или двусторонний угол заточки.

Недостатком данной конструкции [1] является незначительное боковое смещение почвы, что не способствует интенсивному выравниванию микрорельефа почвы.

Из уровня техники по Патенту на изобретение RU 2284091 известен и является прототипом Шлейф-каток спиральный [2], включающий рычаги, спираль, имеющую клинообразную рабочую поверхность, витки которой выполнены с левой и правой навивкой, причем клинообразная рабочая поверхность спирали имеет грани, ребра и зубья, причем острие каждого зуба обращено в сторону вращения витка.

Прототип [2] посредством спирали, имеющей клинообразную рабочую поверхность, витки которой выполнены с левой и правой навивкой, не способен интенсивно перемешивать и выравнивать верхний слой почвы из-за клинообразной рабочей поверхности спирали, препятствующей углублению катка в почву.

4. Раскрытие полезной модели:

Каток спиральный содержит в качестве рабочего элемента спираль, с шагом менее диаметра катка, которая выполнена из полосы неравностороннего сечения и навита узкими сторонами полосы вовнутрь и наружу катка. Спираль выполнена с правой и/или левой навивкой. Спираль может быть крепиться на оси катка посредством спиц. Спираль может крепиться на оси катка посредством гребенчатых пластин.

Отличием от наиболее близких аналогов и прототипа является применение в качестве рабочего элемента спирали с шагом менее диаметра катка, которая выполнена из полосы неравностороннего сечения и навита узкими сторонами полосы вовнутрь и наружу катка.

4.1. Задача, на решение которой направлена заявляемая полезная модель – создание катка, способного перемешивать и выравнивать обработанный слой почвы.

С целью выполнения указанной задачи Каток спиральный содержит в качестве рабочего элемента спираль с шагом менее диаметра катка, которая выполнена из полосы неравностороннего сечения и навита узкими сторонами полосы вовнутрь и наружу катка. Спираль выполнена с правой и/или левой навивкой. Спираль может крепиться к оси катка посредством спиц. Спираль может крепиться к оси катка посредством гребенчатых пластин.

4.2. Техническим результатом применения полезной модели является интенсивное перемешивание почвы и выравнивание микрорельефа поля.

5. Осуществление полезной модели.

При движении Катка спирального по обработанному полю спираль с шагом менее диаметра катка, которая выполнена из полосы неравностороннего сечения и навита узкими сторонами полосы вовнутрь и наружу катка, погружается в почву и, вращаясь, перемещает широкими сторонами полосы рыхлую почву вверх и в сторону, что приводит к интенсивному перемешиванию почвы и выравниванию микрорельефа поля.

1. Каток спиральный, содержащий в качестве рабочего элемента спираль, отличающийся тем, что спираль с шагом менее диаметра катка выполнена из полосы неравностороннего сечения и навита узкими сторонами полосы вовнутрь и наружу катка.

2. Каток спиральный по п.1, отличающийся тем, что спираль выполнена с правой и/или левой навивкой.

3. Каток спиральный по п.1, отличающийся тем, что спираль закреплена на оси катка посредством спиц.

4. Каток спиральный по п.1, отличающийся тем, что спираль закреплена на оси катка посредством гребенчатых пластин.

poleznayamodel.ru

Каток спиральный СКС | Компания АгроТехника. Волжский

Катки спиральные серии СКС с рабочими органами повышенного ресурса.

Описание

Катки предназначены:

• для прикатывания почвы после посева;
• для выравнивания поверхности вспаханного поля;
• для дробления глыб, рыхления и разрушения почвенной корки.

Технические характеристики

Параметр/Модель	СКС-10
Тип	прицепной
Производительность, га/ч	8-10
Ширина захвата, м	10
Рабочая скорость, км/ч	8-10
Дорожный просвет, мм	320
Транспортная скорость, км/ч	15
Масса, кг	4800
Габаритные размеры в рабочем положении (ДхШхВ), мм	6600х6200х4000
Габаритные размеры в транспортном положении (ДхШхВ), мм	6600х6200х1600
Тип рабочего органа	спираль
Диаметр, мм	470
Количество, шт	7
Агрегатируется с трактором, лс	80

Фото

agtz.ru



Полезная модель относится к сельскохозяйственному машиностроению, преимущественно к почвообрабатывающим орудиям. Планчато-спиральный каток содержит завитые по спирали планки. Каждая планка представляет собой полосу прямоугольного сечения, расположенную ребрами наружу и внутрь катка. При этом угол завивки полосы между наружным ребром и осью катка составляет 25°±10°. А в сечении перпендикулярном оси катка полоса смещена своей широкой стороной от оси катка на расстояние от 20 мм до 80 мм. Или каждая планка представляет собой уголок, расположенный одной полкой уголка наружу катка и другой полкой уголка внутрь катка. При этом угол завивки уголка между ребром наружной полки уголка и осью катка составляет 25°±10°, А в сечении перпендикулярном оси катка наружная полка уголка смещена своей широкой стороной от оси катка на расстояние от 20 мм до 80 мм. Такая конструкция повышает качество выравнивания микрорельефа поля.

Полезная модель относится к сельскохозяйственному машиностроению, преимущественно к почвообрабатывающим орудиям.

Известен каток спиральный RU 111953 от 10.01.2012, содержащий в качестве рабочего элемента спираль с шагом менее диаметра катка. Спираль выполнена из полосы неравностороннего сечения и навита узкими сторонами полосы внутрь и наружу катка. Причем спираль выполнена с правой и (или) левой навивкой.

Предполагается, что спираль, погружаясь в почву узкой стороной полосы и вращаясь, перемещает почву широкими сторонами вверх и в сторону, что приведет к интенсивному перемешиванию почвы и выравниванию микрорельефа поля. Это справедливо, если спиральный каток будет принудительно вращаться. Но принудительный привод усложняет и удорожает конструкцию и на практике практически не применяется. Обычно прикатывающий каток пассивно перекатывается по полю. При спирали с шагом менее диаметра катка, во время пассивного перекатывания катка, заметного изменения положения спиральной полосы относительно почвы не происходит. Незначительное выравнивание микрорельефа поля будет происходить только за счет продавливания гребней на поверхности поля узкой стороной полосы.

Между тем широко применяются прикатывающие катки из полос, поставленных на ребро к оси катка и параллельных оси катка. Например, комбинированный почвообрабатывающий агрегат RU 20813 от 10.06.2001 г, где прикатывающий каток выполнен роторно-пластинчатым.

В указанной модели, во время пассивного перекатывания катка, происходит проворачивание каждой полосы относительно поверхности поля. В результате часть почвы, захватываемая каждой полосой, подбрасывается вверх и назад по ходу движения. Ясно, что захватываться и подбрасываться будет только земля с гребней. Во впадины каток просто не будет доставать. Недостатком указанной модели является то, что, из-за параллельности полос к оси катка, земля, захватываемая с гребней, отбрасывается опять на тот же гребень. Интенсивного выравнивания микрорельефа поля, при этом тоже не происходит. Кроме того, из-за расположения полос ребром строго на ось катка, заглубление каждой полосы в почву происходит не вертикально, а под тупым углом. Это снижает эффективность захватывания и перемешивания почвы.

Известен комбинированный почвообрабатывающий агрегат RU 68226 от 27.11.2007 г (прототип), содержащий спирально-прутковые многозаходные сдвоенные катки. Причем передний спиральный каток диаметром 400-450 мм выполнен из уголка размером 30-45 мм, а задний диаметром 280-300 мм из полосы шириной 30-50 мм, при этом количество уголков и полос на катке от 6 до 12 шт.

В случае спирали из уголка, одна из полок уголка работает так же как спираль из полосы, установленной ребром к оси катка. Однако в описании не раскрыто расположение полки уголка или полосы относительно оси катка. При расположении полосы или полки уголка ребром строго на ось катка, заглубление каждой полосы в почву происходит не вертикально, а под тупым углом. Это снижает эффективность захватывания и перемешивания почвы. Так же не раскрыт угол закручивания спирали. При небольшом угле закручивания спирали, земля, захватываемая с гребней, отбрасывается опять на тот же гребень. Интенсивного выравнивания микрорельефа поля, при этом не будет. При очень большом угле закручивания резко снижается эффективность захватывания и перемешивания почвы.

Целью данного технического решения является повышение качества выравнивания микрорельефа поля.

Технический результат достигается за счет того, что планчато-спиральный каток содержит завитые по спирали планки. Каждая планка представляет собой полосу прямоугольного сечения, расположенную ребрами наружу и внутрь катка. При этом угол завивки полосы между наружным ребром и осью катка составляет 25°±10°. А в сечении перпендикулярном оси катка полоса смещена своей широкой стороной от оси катка на расстояние от 20 мм до 80 мм. Или каждая планка представляет собой уголок, расположенный одной полкой уголка наружу катка и другой полкой уголка внутрь катка. При этом угол завивки уголка между ребром наружной полки уголка и осью катка составляет 25°±10°, А в сечении перпендикулярном оси катка наружная полка уголка смещена своей широкой стороной от оси катка на расстояние от 20 мм до 80 мм.

Сущность технического решения поясняется чертежами. На фиг.1 показан общий вид планчато-спирального катка. На фиг.2 показано сечение планчато-спирального катка, при этом каждая планка представляет собой полосу прямоугольного сечения. На фиг.3 показано сечение планчато-спирального катка, при этом каждая планка представляет собой уголок. Стрелками показано направление движения и направление вращения катка.

Планчато-спиральный каток содержит фигурные диски 1 на которых навиты по спирали планки. Каждая планка представляет собой полосу прямоугольного сечения 2, расположенную ребрами наружу и внутрь катка. При этом угол завивки полосы между наружным ребром и осью катка составляет =25°±10°. А в сечении перпендикулярном оси катка полоса смещена своей широкой стороной от оси катка на расстояние, =2080 мм.

Или планка представляет собой уголок 3, расположенный одной полкой уголка наружу катка и другой полкой уголка внутрь катка. При этом угол завивки уголка между ребром наружной полки уголка и осью катка составляет =25°±10°. А в сечении перпендикулярном оси катка наружная полка уголка смещена своей широкой стороной от оси катка на расстояние, =2080 мм.

Работает планчато-спиральный каток следующим образом. Во время пассивного перекатывания катка, каждая планка, по мере поворота катка, входит в почву своим наружным ребром. При этом угол вхождения в почву близок к 90°. При повороте катка происходит проворачивание каждой полосы относительно поверхности поля. В результате почва, захватывается каждой полосой и подбрасывается назад по ходу движения. При этом захватываться будет только почва с гребней. Во впадины каток просто не будет доставать. Но поскольку каждая планка завита по спирали с углом =25°±10°, почва подбрасывается не только назад, но и в сторону рядом расположенной впадины.

Таким образом, повышается качество выравнивания микрорельефа поля.

1. Планчато-спиральный каток, содержащий завитые по спирали планки, каждая планка представляет собой полосу прямоугольного сечения, расположенную ребрами наружу и внутрь катка, отличающийся тем, что угол завивки полосы между наружным ребром и осью катка составляет 25°±10°, при этом в сечении, перпендикулярном оси катка, полоса смещена своей широкой стороной от оси катка на расстояние от 20 мм до 80 мм.

2. Планчато-спиральный каток, содержащий завитые по спирали планки, каждая планка представляет собой уголок, расположенный одной полкой уголка наружу катка и другой полкой уголка внутрь катка, отличающийся тем, что угол завивки уголка между ребром наружной полки уголка и осью катка составляет 25°±10°, при этом в сечении, перпендикулярном оси катка, наружная полка уголка смещена своей широкой стороной от оси катка на расстояние от 20 мм до 80 мм.

poleznayamodel.ru

Катки | Компания АгроТехника. Волжский

Предназначен для оптимального крошения и выравнивания почвы, с одновременным уплотнением верхнего слоя, и вычесыванием сорняков после прохода  дисковой бороны БДМ. Применяется в составе орудия как в свободном, так и опорном (с дополнительным усилением) вариантах.

Предназначен для выравнивания и крошения почвы как за дисковыми боронами БДМ, так и за чизельными плугами ПЧ и культиваторами-глубокорыхлителями КР. Применяется в составе орудий  для работы преимущественно  на переувлажнённых почвах  как в свободном, так и опорном (с дополнительным усилением) вариантах.

Планчатые и планчато-спиральные катки изготовленные в БДТ-АГРО устроены так, что планка входит в землю близко к вертикали, а выходит почти плашмя. В результате чего хорошо подкапывает, срезает гребни и выравнивает поверхность поля после прохода орудия.

В случае работы по рыхлой почве, например разделки пахоты, когда катки проваливаются и забиваются землей. Тогда  катки необходимо развернуть на 180°. Тогда планка будет ложиться на землю плашмя, а выходить вертикально. При этом увеличивается опорная поверхность катка, а  сам каток будет меньше захватывать земли и меньше забиваться.

Каток кольчатый, серия КК

Каток зубчатый, серия КЗ

Предназначен для выравнивания и крошения крупных комков почвы за чизельным плугом ПЧ, либо культиватором-глубокорыхлителем КР. Применяется в составе орудия в опорном варианте.

Каток планчато-спиральный



Предназначен для предпосевного выравнивания почвы за спиральными катками, измельчения мелких комков почвы и уплотнения её верхнего слоя с целью обеспечить оптимальные условия для равномерного получения всходов. Работает планчато-спиральный каток следующим образом. Во время перекатывания катка, каждая планка, по мере поворота катка, входит в почву ребром, под углом близким к 90°. При повороте катка происходит проворачивание каждой полосы относительно поверхности поля. В результате почва, захватывается каждой полосой и подбрасывается назад по ходу движения. При этом захватываться будет только почва с гребней. Во впадины каток просто не будет доставать. Но поскольку каждая планка завита по спирали, почва подбрасывается не только назад, но и в сторону рядом расположенной впадины. Таким образом, повышается качество выравнивания микрорельефа поля.

Применяется в боронах дисковых и культиваторах КСО и КШУ как в однорядном так и в двухрядном (модульном) исполнениях.

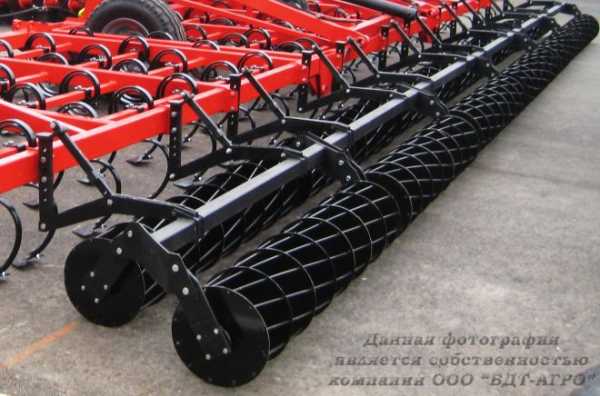

ДВОЙНОЙ КАТОК (спиральный и планчато-спиральный; планчато-спиральный)

Планчатые и планчато-спиральные катки изготовленные в БДТ-АГРО устроены так, что планка входит в землю близко к вертикали, а выходит почти плашмя. В результате чего хорошо подкапывает, срезает гребни и выравнивает поверхность поля после прохода орудия.

Каток прутковый, серия КПК

Предназначен для предпосевного выравнивания почвы за стрельчатыми лапами, вычёсывания сорняков в фазе «белой нитки»  и подготовки семяложа. Применяется в культиваторах КСО, в двухрядном (модульном) исполнении преимущественно для подготовки почвы под посев сахарной свеклы.

Каток обрезиненный, серия КР

agtz.ru

Каток спиральный на борону в Ростове-на-Дону

Автоматизация обработки земель сельскохозяйственного назначения значительно улучшает показатели урожайности, помогает оптимизировать затраты времени, труда, горюче-смазочных материалов и других ресурсов. В результате повышается общая рентабельность деятельности, а качество готовой продукции соответствует самым строгим стандартам.

Для основательного вспахивания грунта в сочетании со стандартными дисковыми установками применяется специальный каток спиральный на борону. Специалисты предприятия ООО «ДонАгроМаш» предлагают высококачественную технику, рассчитанную на высокие эксплуатационные нагрузки.

Каток спиральный на борону в Ростове-на-Дону (фотография)

Технологическая совместимость

Оборудование применяется для всесезонной обработки земель с повышенным уровнем влажности или значительным количеством уплотнений. Сельскохозяйственный каток планчатый на борону используется в сочетании с различным оборудованием:

• чизельный плуг;
• дисковая борона;
• глубокорыхлитель.

Применение орудий возможно и в свободном варианте, и в комплекте со вспомогательными усилителями. Благодаря особой конструкции, пространство между рабочими деталями не забивается, поэтому установки обладают высокой производительностью в любых условиях.

Функциональные возможности

«ДонАгроМаш» работает в Ростове-на-Дону и выпускает технику универсального назначения. С помощью нашей продукции можно за один цикл обработки выполнить одновременно несколько действий:

• выравнивание почвенных покровов;
• крошение и измельчение уплотнений;
• утрамбовка верхних слоев грунта;
• удаление сорных растений;
• лущение остаточной стерни.

Вспахивание создает оптимальные условия для равномерного произрастания различных сельскохозяйственных культур, помогает избежать слеживания, пересушивания и истощения плодородных земель.

Каток планчатый на борону (изображение)

Выгодные цены и гарантия качества
