Экскаватор ЭКГ / Каталог запчастей / ЭКГ-10 / Экскаватор ЭКГ-10



3536.00.00.000 для ЭКГ-10
Номер Наименование № чертежа Кол-во Вес, кг
1 Кабина машиниста 3501.18.00.000 1 2420
2 Тележка ходовая 3536.05.00.000 1 124000
3 Установка кабельного барабана 3536.28.00.000 1 1750
4 Лестница входная 3532.17.00.000 1 161
5 Канат L = (150/+1)m 13,0-Г-В-Л-О-Н-1770 3536.00.00.002 1 92
6 Подвеска стрелы 3536.24.00.000 1 5270
7 Стойка двуногая 3536.12.00.000 1 7000
8 Стрела 3536.03.00.000 1 26600
9 Канат 45,5-Г-В-О-Н-1770 3536.00.00.003 1 1085
10 Подвеска ковша 3519.21.00.000 1 4215
11 Ковш 10 м.куб. 3536.01.00.000 1 16200
12 Механизм открывания днища ковша 3536.04.00.000 1 144
13 Рукоять 3536.38.00.000 1 11300
14 Канат L = (18/+0,2)m 13,0-Г-В-Л-О-Н-1770 3536.00.00.001 1 11
15 Канат L = (41/+0,5)m 52,0-Г-В-О-Н-1770 3536.00.00.004 2 486
16 Лебедка напора 3536.10.00.000 1 18300
17 Платформа поворотная 3536.13.00.000 1 35800
18 Круг роликовый 3536.07.02.000 1 3380
19 Лебедка подъема 3536.09.00.000 1 15000
20 Электрооборудование 3536.99.00.000 1 46310
21 Привод механизма поворота 3536.11.00.000 1 6850
22 Система пневматическая и смазки 3536.14.00.000 1 1370

www.ekg-5.com

Запчасти ЭКГ и дробильной техники

ЭКСКАВАТОР ЭКГ 10

Технические характеристики экскаватора ЭКГ 10 и его модификаций ЭКГ-5у И ЭКГ-8ус

Параметры ЭКГ-10 ЭКГ-10м ЭКГ-8ус ЭКГ-5у ЭКГ-5,2у
Основного ковша, м3 10,0 11,5 8,0 5,0 5,2
Вместимость сменного ковша, м3 8,0; 12,5; 16,0 - - - -
Расчетная продолжительность цикла, сек. 26 26 28 30 30
Наибольшее усилие на подвеске ковша, кН (тс) 980 (100) 1078 (110) 780 (79,6) 490 (50) 490 (50)
Номинальная мощность сетевого двигателя, кВт 800 800 800 800 800
Номинальная мощность трансформатора, кВА 160 160 160 160 160
Напряжение сети (3-х фазная, 50 Гц), В 6000 6000 6000 6000 6000
Скорость передвижения, км/час 0,7 0,7 0,7 0,7 0,7
Наибольший преодолеваемый угол подъема, рад (град) 0,2 (12) 0,2 (12) 0,2 (12) 0,2 (12) 0,2 (12)
Среднее удельное давление на грунт (1100 мм звенья), кПа 313 316 320 306 306
Среднее удельное давление на грунт (1400 мм звенья), кПа 224 226 230 218 218
Рабочая масса с ковшом, т 395,0 402,0 405,0 386,0 386,0
Масса основного ковша, т 16,2 19,5 14,4 8,6 8,6
Масса противовеса, т 45–50 55–60 55–60 45–50 45–50



Краткое описание экскаватора ЭКГ 10

Экскаваторы на базе ЭКГ 10 предназначены для разработки и погрузки в транспортные средства полезных ископаемых и пород вскрыши на открытых горных разработках, для отвалообразования, а также для погрузочных работ на складах.


Экскаваторы с удлиненным рабочим оборудованием могут быть использованы для проходки пионерных траншей, а также погрузки в транспортные средства, расположенные на вышележащих горизонтах.

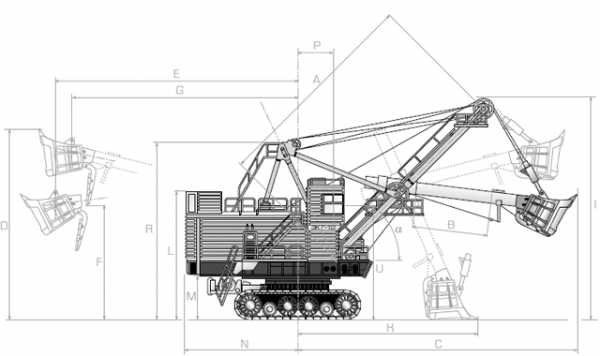

Схема рабочих размеров экскаватора ЭКГ 10

Параметры ЭКГ-10 ЭКГ-10м ЭКГ-8ус ЭКГ-5у ЭКГ-5,2у
А длина стрелы, м 13,86 14,36 16,50 20,6 20,6
В ход рукояти, м 4,55 4,35 5,3 5,53 5,53
? угол наклона стрелы, град
45
45 50 50 50
С наибольший радиус копания, м 18,40 19,00 19,80 23,70 23,70
D наибольшая высота копания м 13,50 14,50 17,60 22,20 22,20
Е наибольший радиус разгрузки, м 16,30 16,50 17,90 22,10 22,10
F наибольшая высота разгрузки, м 8,60 10,20 12,50 17,50 17,50
I высота до головных блоков стрелы, м 14,62 14,97 17,39 20,74 20,74
К радиус копания на уровне стояния, м 12,60 12,60 13,50 14,50 14,50
L высота до фильтро-вентиляционной установки, м 8,29 8,29 8,29 8,29 8,29
М просвет под поворотной платформой, м 2,77 2,77 2,77 2,77 2,77
N радиус вращения хвостовой части поворотной платформы, м 7,78 7,90 7,78 7,78 7,78
Р расстояние от пяты стрелы до центра вращения, м 2,4 2,4 2,4 2,4 2,4
R высота до двуногой стойки, м 11,56 11,56 11,56 11,56 11,56
U уровень глаз оператора, м 7,65 7,65 7,65 7,65 7,65



Электрооборудование экскаватора ЭКГ 10

Экскаватор ЭКГ 10 (и его модификации) оборудован современной электронной системой управления на основе тиристорных преобразователей, обеспечивающих независимое бесступенчатое регулирование главных приводов и формирование оптимальных статических и динамических характеристик по схеме «генератор-двигатель».

Система управления снабжена необходимыми блокировками для обеспечения надежной и безопасной работы экскаватора. Блочное исполнение преобразователей облегчает обнаружение неисправнос тей и их ремонт.

Габаритные размеры экскаватора



Основные узлы.

нижняя рама сварная из низколе гированной стали
длина, м .............................................3,88
ширина, м...........................................3,85



зубчатый венец из легированной стали
диаметр, мм .....................................4391
ширина, мм .........................................280
диаметр роликового круга по центру рельса, м..................3,80
число роликов, шт................................40
диаметр ролика, мм ................./........230



рама поворотной платформы сварная из низколегированной стали
длина, м.............................................12,33

ширина, м...........................................3,90



ходовая тележка:
общая ширина
(1100 мм гусеничные звенья), м........6,68
(1400 мм гусеничные звенья), м........6,98
общая длина, м...........................7,95-8,23



количество и диаметр опорных колес
...................................................4х960 мм
.................................................4х1350 мм
диаметр ведущего колеса, мм.........1380
диаметр натяжного колеса, мм....1380
количество и шаг гусеничных
звеньев, мм.....................................74х470



Рабочее оборудование

Стрела сварная из 2-х секций
Диаметр головных блоков с поверхностной закалкой ручьев, мм 1365
Диаметр напорных двухручьевых блоков с поверхностной закалкой ручьев, мм 1452
Диаметр рукояти, мм 700
Толщина стенки балки рукояти, мм 50

ekotrade66.ru

ЭКГ 10

Экскаватор ЭКГ-10 карьерный гусеничный с ковшом вместимостью 10 куб.м

Экскаватор карьерный гусеничный — погрузочная машина на гусеничном ходу, копающая малосвязные или черпающая разрушенные породы и перемещающая их последовательно, прерывающая копание на время перемещения породы. Экскаватор ЭКГ-10 предназначен для разработки и погрузки в транспортные средства полезных ископаемых до V категории включительно. Малоопорное гусеничное ходовое устройство позволяет передвигаться на уклонах до 12 градусов.

  № п/п Наименование изделия Номер изделия Единица изм. Вес, в кг Марка стали
1 Зуб ковша 3536.01.00.001 шт. 201 110Г13Л
2 Зуб ковша 3505.29.00.005 шт. 190 110Г13Л
3 Цепь гусеничная (37 звеньев) 3519.05.03.000 шт. 18150 110Г13Л
4 Звено гусеницы 3519.05.03.004 шт. 470 110Г13Л
5 Звено гусеницы 3519.05.03.001 шт. 470 110Г13Л
6 Палец звена 3519.05.03.002 шт. 10 40Х
7 Колесо ведущее 3536.05.02.061 шт. 1850 35ХНЛ
8 Колесо натяжное 3536.05.02.300 шт. 1100 35ХНЛ
9 Колесо опорное 3536.05.02.100 шт. 880 35ХНЛ
10 Колесо опорное 3536.05.02.200 шт. 1220 35ХНЛ
11 Канат d 13-Г-В-Л-О-Н-1770 (168 м) ГОСТ 2688-80 м. 101 168 м.
12 Канат d 52,0-Г-В-О-Н-1770 (161 м) ГОСТ 7669-80 м. 1896 161 м.

vzgo.ru

Экскаватор ЭКГ / Технические характеристики / ЭКГ-10

Экскаватор ЭКГ-10 является базовой моделью. Для использования экскаватора ЭКГ-10 в различных технологических схемах на его базе разработаны следующие модификации:

  • ЭКГ-10М с уширенным ковшом вместимостью 11,5 м3 и лучшей заполняемостью ковша при использовании на угольных разрезах. Основной ковш предназначен для пород с объемом весом в целом не более 2,7 т/м3 (по специальному заказу).
  • ЭКГ-10Р с ковшом 8 м3. Экскаватор ЭКГ-10Р имеет увеличенное подъемное усилие до 110 т вместо 100 т и рядную подъемную лебедку с увеличенным межцентровым расстоянием редуктора. На поворотной платформе предусмотрены платики и отверстия для крепления как рядного, так и планетарного редуктора подъема.
ПараметрыЭКГ 10
Вместимость ковша, м3 10,0
Рабочая масса, кг 395000
Конструктивная масса, кг 334000
Масса основного ковша, кг 16200
Длина стрелы, м 13,8
Длина рукояти, м 11,1
Угол наклона стрелы, град 45
Наибольшая высота разгрузки, м 8,6
Наибольший радиус разгрузки, м 16,3
Наибольшая высота копания, м 13,5
Наибольший радиус копания, м 18,4
Наибольший радиус копания на уровне стояния, м 12,6
Просвет под поворотной платформой, м 2,7
Высота по кабине, м 8,6
Расстояние от оси пяты стрелы до центра вращения, м 2,4
Среднее давление на грунт при передвижении, кПа 216
Наибольшее усилие на подвес ковша, кН 0,8
Номинальная мощность:
- сетевого двигателя, кВт
- трансформатора, кВт

800
 160
 Расчетная продолжительность цикла, с 26

www.ekg-5.com

КАТАЛОГ ЗАПЧАСТЕЙ ЭКГ-10 — ООО Стройлит

КОВШ 4м3, 6,3м3, 8м3, 10м3

Ковш 4м3 3521.30.00.000
Ковш 6,3 м3 3520.25.00.000
Ковш 8м3 3541.01.00.000
Ковш 10м3 3536.01.00.000
Корпус ковша 10м3 3519.29.01.000
Днище ковша (отливка) 3541.01.02.100
Днище ковша в сборе (отливка) 3541.01.02.000
Стенка передняя 3521.01.01.020
Зуб ковша 3505.29.00.005
Петля днища 3534.33.02.002
Засов днища 3521.01.02.005

ПОДВЕСКА КОВШЕЙ

Подвеска ковша 3521.21.00.000
Коромысло 3521.21.00.001
Обойма подвески ковша 3521.21.00.002
Блок 3521.21.00.003
Блок 3519.21.00.011
Ось 3519.21.00.006
Гайка 3519.21.00.014

РУКОЯТЬ

Рукоять 3536.38.00.000
Полублок задний 3519.34.00.001
Полублок напорный 3536.38.00.001
Полублок возвратный 3519.49.00.001
Балка рукояти 3536.38.01.000

СТРЕЛА

Блоки головные 3521.03.03.000
Секция стрелы верхняя 3519.03.02.000 / 3536.03.02.000
Подшипник седловой 3519.03.06.000
Корпус подшипника 3536.03.06.001
Втулка 3519.03.06.011(009)
Секция стрелы нижняя 3520.30.08.000
Блок 3519.03.03.004
Корпус блока 2-х ручьевого 3536.03.00.151
Вкладыш седлового подшипника 3519.03.04.200
Вкладыш седлового подшипника 3519.03.04.201
Ролик 3519.03.06.005
Ролик (боковой) 3554.03.04.111
Ролик (центральный) 3536.03.00.251
Полублок левый в сборе 3532.03.03.101
Полублок правый в сборе 3532.03.03.201
Ось (напорная) 3536.03.00.001
Ось (головных блоков) 3519.55.03.004

ПОДВЕСКА СТРЕЛЫ

Подкос 3519.28.00.210
Подкос правый в сборе 3519.28.00.200
Подкос левый в сборе 3519.28.00.300

ХОД ГУСЕНИЧНЫЙ

Звено гусеничное шир.1,4 3519.05.03.004
Звено гусеничное шир.1,1 3519.05.03.001
Палец звена 3519.05.03.002
Рельс 3536.13.00.004
Венец зубчатый составной z=144, m=30 3533.05.00.080сб
Втулка (бронза) 3519.05.00.012
Колесо опорное 3519.05.02.101
Колесо опорное 3519.05.02.201
Колесо натяжное 3519.05.02.301
Втулка (бронза) 3519.05.02.302
Ось натяжная 3519.05.02.081/ 3519.05.02.004
Ось опорного колеса 3519.05.02.082
Втулка (бронза) 3519.05.02.202
Колесо ведущее (шлицевое) 3519.05.02.003
Колесо зубчатое z=29, m=36 3519.05.02.006
Вал-шестерня z=12, m=36 3519.05.02.083
Втулка (бронза) 3519.05.02.008
Втулка (бронза) 3519.05.02.035
Колесо ведущее(сборка) 3519.05.02.060
Колесо ведущее (цилиндрическое) 3519.05.02.061
Вал ведущий (цилиндрический) 3519.05.02.062
Вал ведущий (шлицевой) 3519.05.02.007
Тормоз ТКП-300 114.00.90
Вал 3519.05.02.017
Шестерня z=12, m=36 3519.05.02.024

РЕДУКТОР ХОДОВОГО МЕХАНИЗМА

Редуктор ходового механизма левый 3519.05.11.000
Редуктор ходового механизма правый 3519.05.10.000
Вал III 3519.05.10.400
Вал-шестерня z=14, m=10 3519.05.10.406
Вал IV 3519.05.10.500
Вал-шестерня z=12, m=20 3519.05.10.502
Колесо зубчатое z=120, m=10 3519.05.10.501
Вал V 3519.05.10.600
Колесо зубчатое z=42, m=20 3519.05.10.610
Комплект шестерен (12х23) 256Б-2402020
Шестерня цилиндр. z=14 256-2402110
Шестерня цилиндр. z=60, m=6.25 219-2402120

ЦАПФА ЦЕНТРАЛЬНАЯ

Цапфа центральная 3536.06.00.000
Ось центральной цапфы 3536.06.00.001
Гайка центр. цапфы 3536.06.00.013
Шайба сферическая (латунь) 3536.06.00.002

КРУГ РОЛИКОВЫЙ

Круг роликовый 3536.07.02.000Р / 3519.07.02.000
Ролик в сборе 3519.07.00.200сб
Ролик 3519.07.00.201
Ось ролика 3519.07.00.006
Сепаратор с осями 3519.07.01.00сб
Втулка (бронза) 3519.07.00.112

ЛЕБЕДКА ПОДЪЕМА

Лебедка подъема без двигателя 3520.09.00.000
Лебедка подъема с двигателем 3519.57.00.000
Барабан левый (шдицевой) 3519.09.00.002
Барабан левый (конусный) 3519.19.00.002
Барабан правый (шлицевой) 3519.09.00.001
Барабан правый (конусный) 3519.19.00.001

РЕДУКТОР ПОДЪЕМНОЙ ЛЕБЕДКИ

Редуктор подъемной лебедки 3519.09.04.000
Вал быстроходный 3519.09.03.070сб
Вал-шестерня z=18, m=10 3519.09.03.071
Вал промежуточный 3519.09.03.100сб
Вал-шестерня в сборе 3519.09.03.110сб
Колесо зубчатое z=108, m=10 3519.09.03.112
Вал-шестерня z=21, m=20 3519.09.03.111
Вал тихоходный 3519.09.04.100сб
Вал под z=87 (конусный) 3519.19.01.101
Колесо зубчатое z=87, m=20 3519.09.03.210сб
Вал под z=87 (шлицевой) 3519.09.04.101
Полумуфта ведущая (сварной вариант) 3519.09.01.110
Шкив 3519.09.01.002
Тормоз дисковый 3519.09.02.000Р
Замена тормозов на лебедке подъема 8199.01.20.000 / 3536.09.02.000
Колесо центральное z=108, m=10 3532.09.00.013
Венец зубчатый z=108, m=10 3533.19.00.014
Шестерня ведущая z=24, m=10 ; z=24, m=6 3536.09.00.052
Шестерня ведущая z=24, m=10 3555.09.00.005
Шестерня z=28, m=10 3536.09.00.007
Обойма зубчатая z=34, m=6 3536.19.00.005
Торсион 3536.09.00.009
Торсион 3555.09.00.001
Водило 3536.09.00.042
Водило 1 в сборе 3536.09.00.030
Сателит z=28, m=10 3536.09.00.031
Водило 3536.09.00.032
Водило 2 в сборе 3536.09.00.040
Сателит z=39, m=10 3536.09.00.041

ЛЕБЕДКА НАПОРА

Лебедка напора 3519.10.00.000
Барабан канат 45,5 (неразъемный, шлицевой) 3519.10.00.001
Барабан (конический) 3519.08.00.001
Барабан разъемный 3519.10.00.100
Барабан напорный (шлицевой) 3519.10.00.101
Барабан напорный (конический) 3519.08.00.201
Барабан возвратный 3519.10.00.102

РЕДУКТОР НАПОРНОЙ ЛЕБЕДКИ

Редуктор напорной лебедки 3519.08.01.000
Вал-шестерня z=19, m=8 3519.10.02.081
Вал-шестерня Z=15, m=12 3519.10.02.091
Колесо зубчатое m=8, z=85 3519.10.02.092
Вал-шестерня в сборе 3519.10.02.110сб
Вал-шестерня m=20, z=17 3519.10.02.111
Колесо зубчатое m=12, z=71 3519.10.02.112
Вал IV 3519.10.03.100сб
Колесо зубчатое z=66, m=20 3519.10.02.210
Вал (конический) 3519.08.01.101
Вал под z=66 3519.10.03.101
Шкив 3519.10.01.002
Полумуфта ведущая 3519.10.01.001
Барабан 3532.10.00.001
Барабан разъемный

РЕДУКТОР ПОВОРОТА

Редуктор поворота 3536.11.01.000
Вал промежуточный 3519.11.02.200сб
Колесо зубчатое m=12, z=70 3519.11.02.104
Вал-шестерня m=12, z=14 3519.11.02.201
Шестерня ведущая m=8, z=23 3519.11.02.008
Колесо зубчатое m=8, z=103 3519.11.02.202
Вал-шестерня z=12, m=30 3519.11.02.108
Водило 3534.11.01.003
Сателит z=24, m=8 3536.11.01.004
Вал-шестерня z=12, m=30 3536.11.01.002
Шестерня ведущая z=24, m=8 3536.11.01.003
Колесо центральное z=96, m=8 3534.11.01.004
Шестерня z=24, m=8 3537.11.01.029
Сателит z=35, m=8 3537.11.01.028
Водило 3537.11.01.006
Втулка z=41, m=8 z=38,m=5 3537.11.01.009

stroylit.com

Экскаватор ЭКГ / Каталог запчастей / ЭКГ-10

Наименование № чертежа
Колесо опорное 3519.05.02.100
Колесо натяжное 3519.05.02.300
Механизм хода левый 3519.05.04.000
Муфта 3519.05.06.000
Вал III 3519.05.10.400
Вал IV 3519.05.10.500
Вал V 3519.05.10.600
Редуктор ходового механизма левый 3519.05.11.000
Цапфа центральная 3519.06.00.000
Электронагреватель в сборе 3519.11.03.300
Установка вентилятора 3519.11.06.000
Подвеска ковша 3519.21.00.000
Блок шестерен 3532.10.01.300
Муфта упругопредохранительная 3532.10.02.000
Барабан разъемный 3532.10.04.000
Распылитель 3532.14.00.100
Венец зубчатый составной 3533.05.00.080
Экскаватор ЭКГ-10 3536.00.00.000
Ковш 10 м.куб (8 м.куб.) 3536.01.00.000
Корпус ковша 3536.01.01.000
Днище ковша в сборе 10 м.куб (8м.куб) 3536.01.02.000
Механизм торможения днища ковша 3536.01.03.000
Стрела 3536.03.00.000
Блоки головные 3536.03.03.000
Подшипник седловой 3536.03.04.000
Механизм открывания днища ковша 3536.04.00.000
Тележка ходовая 3536.05.00.000
Ход гусеничный 3536.05.02.000
Круг роликовый 3536.07.02.000
Лебедка подъема 3536.09.00.000
Водило I в сборе 3536.09.00.030
Водило II в сборе 3536.09.00.040
Крышка в сборе 3536.09.00.050
Тормоз дисковый 3536.09.04.000
Лебедка напора 3536.10.00.000
Редуктор лебедки напора 3536.10.01.000
Вал в сборе 3536.10.01.200
Привод механизма поворота 3536.11.00.000
Редуктор механизма поворота 3536.11.01.000
Тормоз дисковый 3536.11.04.000
Стойка двуногая 3536.12.00.000
Платформа поворотная 3536.13.00.000
Установка компрессора 3536.14.01.000
Рукоять 3536.38.00.000
Установка насосная 3537.11.01.150

www.ekg-5.com

Экскаватор ЭКГ-10 3536.00.00.000



3536.00.00.000 для ЭКГ-10


Номер Наименование № чертежа Кол-во Вес, кг
1 Кабина машиниста 3501.18.00.000 1 2420
2 Тележка ходовая 3536.05.00.000 1 124000
3 Установка кабельного барабана 3536.28.00.000 1 1750
4 Лестница входная 3532.17.00.000 1 161
5 Канат L = (150/+1)m 13,0-Г-В-Л-О-Н-1770 3536.00.00.002 1 92
6 Подвеска стрелы 3536.24.00.000 1 5270
7 Стойка двуногая 3536.12.00.000 1 7000
8 Стрела 3536.03.00.000 1 26600
9 Канат 45,5-Г-В-О-Н-1770 3536.00.00.003 1 1085
10 Подвеска ковша 3519.21.00.000 1 4215
11 Ковш 10 м.куб. 3536.01.00.000 1 16200
12 Механизм открывания днища ковша 3536.04.00.000 1 144
13 Рукоять 3536.38.00.000 1 11300
14 Канат L = (18/+0,2)m 13,0-Г-В-Л-О-Н-1770 3536.00.00.001 1 11
15 Канат L = (41/+0,5)m 52,0-Г-В-О-Н-1770 3536.00.00.004 2 486
16 Лебедка напора 3536.10.00.000 1 18300
17 Платформа поворотная 3536.13.00.000 1 35800
18 Круг роликовый 3536.07.02.000 1 3380
19 Лебедка подъема 3536.09.00.000 1 15000
20 Электрооборудование 3536.99.00.000 1 46310
21 Привод механизма поворота 3536.11.00.000 1 6850
22 Система пневматическая и смазки 3536.14.00.000 1 1370
