Камаз автокран 43118 – Автокран КС 55713-5В на базе КамАЗ 43118 технические характеристики, цена, фото, видео

Автокран КАМАЗ 43118 (технические характеристики)



















содержание   ..  20  21  22  23  24  25  26



Автомобили КаМАЗ (технические характеристики) - часть 1







Общая информация по автокранам КАМАЗ 43118:
Автомобильный кран КС-35714К-2, грузоподъемностью 16 т, смонтирован на полноприводном шасси КАМАЗ-43118.

Назначение:
Автокран для ремонтных, строительных, дорожных работ

Марка: КАМАЗ

Модель (серия): 43118

Технические характеристики автокранов КАМАЗ 43118
Основные характеристики
Колёсная формула / кол-во осей 6х6
Двигатель
Двигатель, марка (производитель) КАМАЗ-740.31
Мощность двигателя (силового агрегата) 176 (240) кВт (л.с.)
Характеристика автокрана
Грузоподъемность, кг 16000
Вылет стрелы 18 м.
Вылет стрелы при максимальной грузоподъемности 1,9 - 17
Высота подъема, м (с гуськом) 25
Высота подъема, м (с основной стрелой) 9,1 - 18,4
Габаритные размеры в трансп. положении, мм
10000х2500х3950
MaxSpeed подъема (опускания) груза, м/мин. 15 м/мин
Частота вращения, об/мин. 2,4 мин-1
Скорость посадки 0,2 м/мин





Общая информация по автокранам КАМАЗ 53229:
Автомобильный кран КС-45717К-1, грузоподъемностью 25 т для работы с обычными грузами и грузоподъемностью 20 т для работы с ядовитыми и взрывоопасными грузами, смонтирован на шасси КамАЗ-53229, 55111, 53215.

Назначение:
Автокран для работы с ядовитыми и взрывоопасными грузами

Марка: КАМАЗ

Модель (серия): 53229

Технические характеристики автокранов КАМАЗ 53229
Основные характеристики
Двигатель, марка (производитель) КАМАЗ
Модель двигателя КамАЗ 740.11
Мощность двигателя (силового агрегата) 176 (240) кВт (л.с.)
Характеристика автокрана
Грузоподъемность, кг 25000
Вылет стрелы 21,3
Габаритные размеры в трансп. положении, мм 11000 х2500 х3600
MaxSpeed подъема (опускания) груза, м/мин. 12,2
Скорость подъема (опускания) груза, м/мин. 6,1
Частота вращения, об/мин. 1,7
Скорость посадки 0,2 м/мин











Общая информация по автокранам КАМАЗ 53605:
Автомобильный кран КС-35714К-3, грузоподъемностью 16 т, смонтирован на шасси КАМАЗ-53605.

Назначение:
Автокран для ремонтных, строительных, дорожных работ

Марка: КАМАЗ

Модель (серия): 53605

Технические характеристики автокранов КАМАЗ 53605
Основные характеристики
Двигатель, марка (производитель) КАМАЗ
Модель двигателя КАМАЗ-740.31
Характеристика автокрана
Грузоподъемность, кг 16000
Вылет стрелы 18 м.
Вылет стрелы при максимальной грузоподъемности 1,9-17
Высота подъема, м (с гуськом) 25
Высота подъема, м (с основной стрелой) 9,1 - 18,4
Габаритные размеры в трансп. положении, мм 10000х2500х3760
MaxSpeed подъема (опускания) груза, м/мин. 15
Частота вращения, об/мин. 2,4 мин-1
Скорость посадки 0,2 м/мин







Назначение:
бортовой

Марка: КамАЗ

Модель (серия): 4308

Технические характеристики бортовых автомобилей КамАЗ 4308









Назначение:
бортовой

Марка: КамАЗ

Модель (серия): 4326

Технические характеристики бортовых автомобилей КамАЗ 4326







содержание   ..  20  21  22  23  24  25  26













zinref.ru

КС-45717К-3,шасси КамАЗ-43118, Автокран «Ивановец» стрела 21 метр, г/п 25 тонн.

Автокран «Ивановец» КС-45717К-3 (25 тонн) на шасси КАМАЗ-43118 6х6 со стрелой 21 метр имеет неплохие грузовые характеристики, высокую ремонтопригодность, хорошие показатели экономичности и комфорта. Данная модель пользуется огромной популярностью у клиентов благодаря отличному сочетанию всех этих параметров. В своем классе спецтехники автокран КС-45717К-3 (25 тонн) является одним из лидеров и по некоторым показателям значительно опережает своих конкурентов. Покупка этой модели станет выгодной инвестицией для строительных организаций и частных лиц.

Особенности колесной базы и шасси

Полноприводное шасси КАМАЗ-43118 имеет колесную формулу 6х6, которая позволяет эффективно преодолевать песчаные и грунтовые трассы, небольшие рвы и канавы. Благодаря специальной системе подкачки шин, работающей в автоматическом режиме, проходимость автокрана значительно повысилась. Шасси оснащается силовым дизельным агрегатом КАМАЗ 740.662 с мощностью 300 лошадиных сил. Полная масса автокрана этой модели равна 21,2 тонны, а габариты – 10,82х2,5х3,95 метра.

Особенности крановой установки

Силовая установка является эталоном надежности и производительности. Телескопическая стрела овоидного типа состоит из трех секций, выдвижение которых происходит посредством системы гидроцилиндров и полиспаста. Мощная лебедка имеет высокое тяговое усилие и надежность, что сделало возможным перемещение не только обычных, но и опасных грузов массой до 20 тонн.

Шестикратный запас каната позволяет спецтехнике проводить монтажные работы в глубоких котлованах и траншеях. Автокран дополнительно может укомплектовываться семиметровым «гуськом», значительно повышающим максимальную высоту подъема грузов. Рабочая зона техники составляет 240 градусов.

Особенности кабины оператора

Для крановщика в ней установлено комфортабельное кресло с большим количеством регулировок, специальный прибор безопасности ОНК-160С, цифровые рычаги управления и система контроля климатом. Все это способствует продуктивной и качественной работе оператора.

Компания «Техпромсервис» является официальным дилером завода-производителя, поэтому вы получаете только проверенную и сертифицированную спецтехнику. Автокран «Ивановец» КС-45717К-3 (25 тонн) окупит себя за короткий срок и в дальнейшем начнет приносить хорошую прибыль.

www.k2com.ru

КАМАЗ 43118 с автокраном | КАМАЗ

КАМАЗ 43118 Автокран Галичанин грузоподъемностью 25 тонн!

Автокран Челябинец КС 45721, 25 тонн, Камаз 43118 id3279

Обзор на 16-тонный автокран от Челябинца на шасси Камаз

Вездеход - это мощь! Автокран "Клинцы" КС-55713-5К-1 шасси КАМАЗ-43118 (6х6)

Автокран Челябинец КС-55732-24 25 тонн на шасси Камаз 43118 id4578

"Где пехота не пройдёт". Автокран "Галичанин" КС-55713-5 на шасси Камаз-43118 (6х6)

Геморойная установка запаски на КАМАЗ Автокран )

Обзор автокрана "Челябинец" 2018. Что нового!?

Автокран "Ивановец" КС-45717К-3Р ОВОИД на шасси Камаз 43118 id5171

Диск камаз 43118 Автокран

Также смотрите:

  • Встреча КАМАЗ мастера
  • Автозавод КАМАЗ перспектива
  • Приборы на КАМАЗе 4310
  • КАМАЗ против рубина
  • Установка колодок КАМАЗ видео
  • Приборы КАМАЗа принцип работы
  • Седельно сцепное устройство КАМАЗ 5410
  • Система переключения делителя КАМАЗ
  • Самодельный радиоуправляемый КАМАЗ
  • Есть ли сейчас набор на КАМАЗе
  • Пакупаю маз КАМАЗ
  • Как поставить противовес на коленвал КАМАЗ
  • Полная масса автомобиля КАМАЗ 65115
  • Диагностика двигателя КАМАЗ 65115 евро 3
  • Видео с экскаваторами и КАМАЗами
Главная » Лучшее » КАМАЗ 43118 с автокраном

kamaz136.ru

Автокран КС-55713-5К на шасси Камаз-43118 6х6

_______________________________________________________________________________

Автокран КС-55713-5К на шасси Камаз-43118 6х6

 Техническое устройство автокрана КС-55713-5К на базе шасси Камаз-43118

Автокран КС-55713-5К грузоподъемностью 25 тонн на безе шасси автомобиля Камаз-43118 предназначен для выполнения погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах.

Привод крановой установки осуществляется посредством аксиально-поршневого гидронасоса, который приводится во вращение двигателем базового автомобиля через коробку передач и дополнительную коробку отбора мощности.

Гидравлическая система автомобильного крана КС-55713-5К 25т. на базе шасси Камаз-43118 позволяет легко и плавно осуществлять управление крановыми механизмами с широким диапазоном регулирования скоростей рабочих операций.

Трехсекционная телескопическая стрела длиной 9-21 м во втянутом положении обеспечивает крану компактность и маневренность при переездах, а в выдвинутом - широкую рабочую зону и большую высоту перемещения груза при работе.

Дополнительное оснащение стрелы автокрана КС-55713-5К на базе шасси Камаз-43118 г/п 25 т. решетчатым гуськом длиной 7,5 м с возможностью установки под углом 0 и 30 градусов по отношению к стреле позволяет обеспечить наибольшую зону обслуживания и размер подстрелового пространства.

Безопасную работу автокрана обеспечивает комплекс приборов и устройств, в том числе ограничитель нагрузки крана ОНК с цифровой индикацией параметров работы на дисплее в кабине крановщика.

Технические параметры характеристики автомобильного крана КС-55713-5К Камаз-43118

Грузоподъемность макс., т/вылет, м - 25/3,2

Максимальный грузовой момент, тм - 80

Максимальная высота подъема крюка, м

- с основной стрелой (и гуськом) - 21,6 (29,3)

Максимальная глубина опускания крюка от уровня земли, м

- стрела 9,0 м, вылет 5,7 м, запасовка 6-кратная - 13

Длина стрелы/гуська автокрана КС-55713-5К 25 т Камаз-43118, м - 9,7-21,0/7,5

Угол установки гуська, град - 0 и 30

Масса груза, при которой допускается телескопирование секций стрелы, кг - 6000

Скорость подъема-опускания груза, м/мин

- номинальная (с грузом массой до 25,0 т) - 5,2

- увеличенная (с грузом до 4,5 т) - 11,4

- максимальная (кратность полиспаста 1) - 40

Скорость посадки груза, м/мин - 0,2

Частота вращения повор. части, об/мин - 0,2-0,96

Зона работы автокрана КС-55713-5К Камаз-43118 25 тонн, град - 360

Масса автокрана в транспортном положении, кг

- с осн. стрелой (и гуськом) - 21500 (21950)

Размер опорного контура вдоль x поперек оси шасси, мм

- при выдв. балках выносных опор - 4900x5800

- при втян. балках выносных опор - 4900x2270

Габариты крана в транспортном положении, мм (длина x ширина x высота) - 11100x2500x3840
Скорость передвижения крана, км/ч - до 60

Базовое шасси и двигатель автокрана КС-55713-5К

Шасси - KAMAЗ-43118

Двигатель - 740.31-240

Тип - дизельный с турбонаддувом и ОНВ

Максимальная полезная мощность, л. с. (кВт), при 2200 об/мин - 225 (165)

Привод управления коробкой отбора мощности автокрана КС-55713-5К

Привод управления коробкой отбора мощности (КОМ) – пневматический. Для включения привода насоса в кабине водителя установлен кран.

При установке которого в положение "на кран" воздух из ресивера РС подается в поршневую полость цилиндра, который перемещаясь включает КОМ.

Для отключения КОМ необходимо закрыть кран. Выключатель (в электрических схемах обозначен SQ7) сигнализирует о включении КОМ.

Привод управления двигателем автокрана КС-55713-5К

Привод управления двигателем служит для изменения числа оборотов двигателя в крановом режиме. Управление осуществляется педалью в кабине крановщика.

Педаль может занимать два основных положения: I и II. Положение педали I соответствует холостым оборотам двигателя 700 об/мин. Крайнее нижнее положение педали II соответствует максимальной частоте вращения двигателя в крановом режиме (1760 об/мин).

ПрПри нажатии на педаль поворачивается рычаг управления регулятора частоты вращения двигателя. Пружинаобеспечивает возврат педали в положение I.





_______________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

avtotehtrans.ru

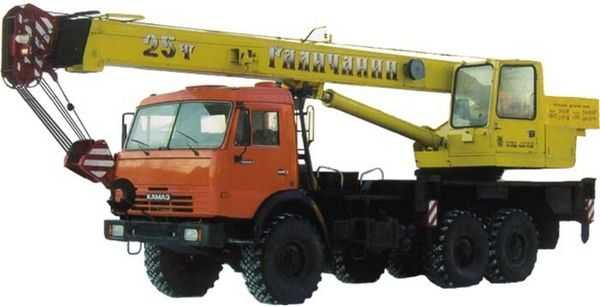

Автокран «Галичанин» КС-55713-5 (КамАЗ-43118, 6x6, вездеход) 25т

Посмотреть в Прайсе

Описание автокрана «Галичанин» КС-55713-5 на базе КамАЗ-43118, вездеход, грузоподъемностью 25 тонн:

Автомобильный кран КС-55713-5 это модель одной из самой широкой линейки автокранов грузоподъемностью 25 тонн.

Гидравлический автокран КС-55713-5 предназначен для выполнения погрузочных, разгрузочных, строительных и монтажных работ на различных жилых и промышленных объектах с различными типами подъездных путей. Краны на вездеходных шасси позволяют эксплуатировать машину в условиях бездорожья, что свидетельствует об универсальности использования данной машины.

При помощи двух гидронасосов, которые приводятся в действие ДВС базы крана, осуществляется привод крановой установки. Подъемные механизмы имеют привод с управлением от гидроцилиндров и гидромоторов. Плавное управление всеми механизмами с широким диапазоном регулирования скоростей рабочих операций обеспечивается за счет гидросистемы подъемной установки. Данный автокран имеет возможность одновременно совмещенать несколько крановых операций.

На автокраны устанавливаются телескопические трехсекционные стрелы длиной от 9,7 до 21,7 м. Стрела в сложенном состоянии обеспечивает хорошую компактность и маневренность крану, а в рабочем позволяет обеспечить обширную рабочую зону и большую высоту перемещения груза при работе. Автокран имеет возможность выдвижения стрелы с подвешенным грузом (до 6 тонн), что позволяет выполнять такие задачи как перенесение грузов среди уже построенных конструкций. а также установление грузов в труднодоступных местах. Кран имеет возможность работать при втянутых балках выносных опор, что повышает удобство работы в стесненных условиях.

Комплекс приборов и устройств позволяет обеспечить высокую безопасность работы крана. Микропроцессорный ограничитель нагрузки с цифровой индикацией параметров работы на дисплее в кабине машиниста автоматически защищает кран от перегрузок и опрокидывания.  Также автокран оснащается системой координатной защиты, необходимой для работы в стесненных условиях, имеет встроенные блок телеметрической памяти («черный ящик») и модуль защиты крана от опасного напряжения (МЗОН) для работы вблизи линий ЛЭП.

Гарантийный срок эксплуатации кранов -18 месяцев или 1 000 моточасов наработки.

Каждый кран укомплектован индивидуальным комплектом ЗИП на базовое шасси и на крановую установку.

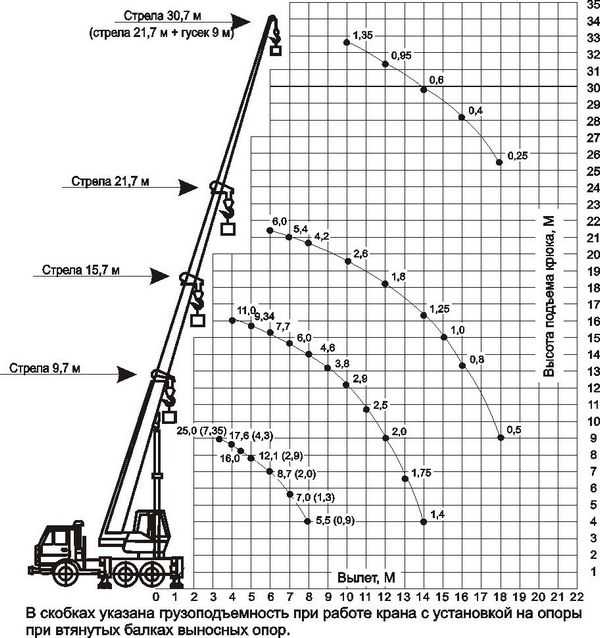

Грузовысотные характеристики автокрана «Галичанин» КС-55713-5 на базе КамАЗ-43118, вездеход, грузоподъемностью 25 тонн:

Технические характеристики автокрана «Галичанин» КС-55713-5 на базе КамАЗ-43118, вездеход, грузоподъемностью 25 тонн:

Наименование параметровКС-55713-5 (КамАЗ-43118)
Максимальный грузовой момент, т.м.80
Грузоподъемность максимальная, т/вылет, м25/3,2
Длина стрелы, м9,7-21,7
Длина гуська, м-
Максимальная высота подъема крюка, м
- с основной стрелой 21,7 м21,9
- с основной стрелой 21,7 м и гуськом 9 м-
Макс, глубина опускания крюка стрелой 9,7 м на вылете 5,0 м, м12
Масса груза, при которой допускается выдвижение секций стрелы, т4,0
Скорость подъема-опускания груза, м/мин.
- номинальная (с грузом массой до 25,0 т)5
- увеличенная (с грузом массой до 6,0 т)ДО 12
- максимальная (кратность полиспаста 1)
Скорость посадки груза, м/минне более 0,3
Частота вращения поворотной части, об./миндо 1,4
Скорость передвижения крана своим ходом, км/чДО 70
Размер опорного контура вдоль х поперек оси шасси, м
- при выдвинутых балках выносных опор4,2 х 5,6
- при втянутых балках выносных опор4,2 х 2,28
Масса крана в транспортном положении, т22,0
Колесная формула базового автомобиля6x6
Двигатель базового автомобиля:дизельный
-модельКамАЗ-740
- мощность л.с.240
Габариты крана в транспортном положении, м (длина х ширина х высота)12x2,5x3,8
Температура эксплуатации, °Сот -40 до +40
Пермь(342) 270-07-52Ижевск
Москва(499) 709-93-90Киров
Казань(843) 202-33-92Екатеринбург
E-mail:[email protected]Уфа

Наши консультанты ответят на Ваши вопросы, расскажут об условиях покупки и доставки.
Наши реквизиты Вы можете найти в разделе  «контакты».
Продажа всей техники  может осуществляться в лизинг.

ООО "ТД"Строймаш-Инвест" является официальным сервисным центром Галичского и Клинцовского автокрановых заводов.

Спецпредложения!!!!

Поиск по сайту

www.tdsmi.ru

Автокран КС-35719-1 на базе шасси Камаз-43118

_______________________________________________________________________________

Автокран КС-35719-1 на базе шасси Камаз-43118

 Функциональное устройство автокрана КС-35719-1 Камаз-43118

Автокран КС-35719-1 на базе шасси Камаз-43118 грузоподъемностью 16 тонн предназначен для выполнения погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах с плохими подъездными путями, в том числе и в условиях бездорожья.

Благодаря малым транспортным габаритам и отличной маневренности, а также минимальной массе в сегменте кранов грузоподъемностью 16 тонн, оптимальному распределению нагрузок на оси, кран имеет возможность использоваться в стесненных городских условиях.

Привод крановой установки автокрана КС-35719-1 - гидравлический, раздельный от аксиально-поршневого гидронасоса, который приводится во вращение от двигателя автомобиля Камаз-43118 через коробку отбора мощности.

Отбор мощности производится от двигателя шасси через коробку передач. Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров.

Возможно совмещение крановых операций.

Гидросистема позволяет легко и плавно осуществлять управление крановыми механизмами в широком диапазоне регулирования скоростей рабочих операций.

Автомобильный кран КС-35719-1 оборудован трехсекционной телескопической стрелой длиной 8-18 м и гидравлическими выносными опорами с выдвижными опорными балками.

Безопасную работу крана обеспечивает комплекс приборов и устройств, в том числе микропроцессорный ограничитель нагрузки с цифровой индикацией параметров на дисплее в кабине машиниста.

Прибор в авторежиме осуществляет защиту автокрана КС-35719-1 Камаз-43118 от перегрузки и опрокидывания, оснащен системой координатной защиты крана, необходимой для работы в стесненных условиях, имеет встроенный прибор фиксации характеристик и встроенный модуль защиты крана от опасного напряжения для работы вблизи линий электропередач.

Рабочие и технические характеристики автокрана КС-35719-1 Камаз-43118

Грузоподъемность максимальная, т/вылет, м - 16/3,2

Максимальный грузовой момент, тм - 51,2

Максимальная высота подъема крюка, м

- с основной стрелой 18,0 м - 18,4

- с основной стрелой и гуськом 7,5 м - 26

Максимальная глубина опускания крюка от уровня земли, м

- стрела 8,0 м, вылет 5,0 м, запасовка 6-кратная - 11

Длина стрелы автомобильного крана КС-35719-1 Камаз-43118, м - 8-18

Скорость подъема-опускания груза, м/мин

- номинальная (с грузом до 16,0 т) - 7,0

- увеличенная (с грузом до 4,5 т) - 14,0

- максимальная (кратность полиспаста 1) - 40,0

Скорость посадки груза, не более, м/мин - 0,3

Частота вращения поворотной части, об/мин - 0,4-2

Масса груза, при которой допускается телескопирование секций стрелы, т - 2,5

Масса автокрана КС-35719-1 Камаз-43118 в транспортном положении, кг

- с основной стрелой - 19000

- с основной стрелой и гуськом - 19300

Размер опорного контура вдоль x поперек оси шасси, мм - 4300x5200

Габариты крана в транспортном положении, мм (длина x ширина x высота) - 10100x2500x3700

Температура эксплуатации, °С - от -40 до +40

Скорость передвижения крана, км/ч - до 60

Базовое шасси и двигатель автомобильного крана КС-35719-1 Камаз-43118

Шасси - Kамаз-43118

Двигатель - Камаз-740.31-240

Тип - дизельный с турбонаддувом и ОНВ

Максимальная полезная мощность, л. с. (кВт), при 2200 об/мин - 225 (165)

Двухсекционная телескопическая стрела автокрана КС-35719-1

Стрела автокрана КС-35719-1 состоит из основания, выдвижной секции, переходящей в оголовок с блоками, и гидроцилиндра выдвижения секции. Основание и выдвижная секция стрелы представляют собой сварные коробчатые конструкции.

Секция стрелы перемещается гидроцилиндром, который закреплен штоком на основании стрелы осью, а корпусом - на выдвижной секции с помощью специального шарнирного соединения, состоящего из шарнира, осей и втулок, позволяющего компенсировать все возникающие в процессе работы и монтажа перекосы.

При перемещении секция стрелы автокрана КС-35719-1 опирается впереди на каретки с катками, установленные на основании стрелы с помощью оси, а сзади на катки, установленные на осях в щеках, шарнирно закрепленных с помощью оси в секции стрелы.

Во втянутом положении секция стрелы опирается на башмак. Катки и каретки регулируются по ширине проставными шайбами. Для поддержания каната стрела оборудована роликами.





_______________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

avtotehtrans.ru
