Этап второй. Определение достаточных характеристик крана-манипулятора

Здесь нам хотелось бы сказать несколько слов о характеристиках крана-манипулятора, относящихся к его способности поднимать грузы и об их значении.

Основных характеристик — две. Максимальный вылет стрелы и грузовой момент крана.

Грузовой момент крана-манипулятора, измеряется в тм (тоннах на метр), — характеристика, по которой судят о грузоподъёмность крана на конкретном вылете. К прмеру, если работа манипулятора будет заключаться в подъёме поддонов скирпичами массой 2 500 кг на вылете 5 метров, то грузовой момент должен быть более 5мХ2,5т=12,5тм. Более — потому что мы не учли собственную массу стрелы, которую тоже нужно будет поднять.

В зависимости от значения, краны-манипуляторы условно подразделяются на лёгкий (до 10-12 тонн на метр), средний (до 30-40 тонн на метр) и тяжёлые.

Точные значения грузоподъёмности «складных» европейских гидроманипуляторов на различных вылетах стрелы показываются в буклетах, на сайтах производителей на диаграммах грузовысотных характеристик. На примере видны значения грузоподъёмности на определёных значениях вылета при горизонтальном расположении стрелы и «амплитуду» — линию, в точках которых такая грузоподъёмность сохраняется при подъме стрелы. Для тросовых манипуляторов такие значения показываются на более простых схемах (как показано ниже).

О вылете стрелы.Базовый вылет стрелы гидроманипулятора (складывающегося за кабиной) составляет 8 метров. Такой длины, как правило, достаточно для погрузки-разгрузки бортового автомобиля с пяти-семиметровой платформой. И, что также важно, гидроманипуляторы с восьмиметровой стрелой практически всегда есть на складах поставщиков крано-манипуляторынх установок. Однако, для работы с полуприцепами или для погрузки-разгрузки на некотором удалении от автомобиля могут понадобиться манипуляторы с большим вылетом: 10, 12, 14 и более метров, а на очень тяжёлых манипуляторах — до 30 метров. Выбор таких манипуляторов на складах поставщиков всегда невелик, иногда даже может потребоваться время на производство и доставку подобного манипулятора.

Также здесь стоит упомянуть, что часто имеется возможность нарастить длину стрелы манипулятора дополнительными секциями с ручным выдвижением, эксплуатация которых довольно неудобна: перед началом работы придётся опускать стрелу, выдвигать вручную и фиксировать стрелу в выдвинутом положении. И, соотвтетсвенно, выполнить эти операции в обратном порядке после завершения работ.

Базовый вылет стрелы лёгких тросовых манипуляторов, обыкновенно, также составляет 8 метров, однако средние и тяжёлые манипуляторы, как правило, имеют вылет в 15-22 метра.

Завершая разговор о потребительских характеристиках КМУ, следует упомянуть, что при работе с весами близкими к предельным, необходимо учитывать габариты груза. Так, например, манипулятор, способный погрзуить и выгрузить мини-погрузчик массой около 3 тонн, может быть недостаточен для работы с бытовкой массой около 2,5 тонн: из-за её размеров траектория подъёма будет более широкой и, следовательно, крану-манипулятору, придтся работать на большем вылете стрелы.

Теперь, обладая всеми вышеизложенными знаниями, нам предстоит выбор принципиальной схемы крана-манипулятора: гидравлического складного европейского производства или тросового из Азии.

Этап третий. Выбор схемы манипулятора:тросовый или складной? Определение положения крана на раме автомобиля.

О преимуществах и недостках каждой из схем известно довольно много, вопросу выбора посвящено большое количество текстов в Интернете, однако мир меняется и, например, высокая цена тросовых тех времён, когда на рынке России царил японский Unic, с приходом корейских Dong Yang, Soosan и Kanglim, ушла в прошлое

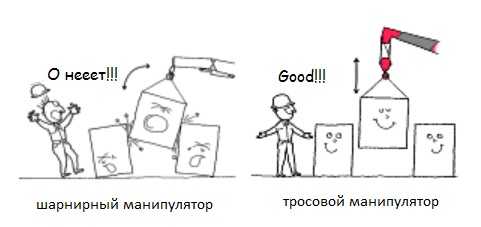

Итак, тросовый манипулятор. Стрела тросового манипулятора — телескопическая, может опускаться и подниматься, но не может складываться. Вобоще говоря, мы считаем, что этот тип манипулятора хорош для строителей: поднять груз на высокий этаж, опустить в котлован, поработать автокраном. Однако, подробнее.

Плюсы тросовых манипуляторов:

• равномерное распределение массы манипулятора между осями — центр масс крана находится существенно ближе к задней тележке автомобиля;
• большой макисмальный вылет стрелы (20 и более метров) в базовом варианте для грузоподъёмных моделей;
• высокая надёжность (вобоще говоря, любые краны-манипуляторы при регулярном обслуживании и надлежащем обращении — очень надёжные механизмы, но конструкция тросового манипулятора проста и, стало быть, ещё более надёжна по сравенению со складным;
• высокая скорость работы на больших вылетах;
• наличие лебёдки позволяет работать за препятствием (забором, строением, автомобилем), работать ниже уровня земли, производить подъём и опускание груза вертикально, например, в люк, колодец, яму, также важно, что опускание происходит очень мягко, что часто может быть использовано в строительстве;
• возможность работы с поста управления — практически все грузоподъёмные тросовые манипуляторы штатно оборудованы комфортабельным местом работы оператора — сидением и пультом управления у основания стрелы;

Минусы тросовых манипуляторов:

• основной неодстаок — невозможность компактно сложить стрелу в траспортном положении не позволяет перевозить крупногабаритные грузы — следует понимать, что частый перевод стрелы в положение «над кабиной» гарантированно «убъёт» передний мост и резину — предельно допустимая нагрузка на ось будет превышена;
• несмотря на упомянутую выше надёжность, ремонт вышедшей из строя системы телескопирования может обойтись очень дорого;
• сильная раскачка габаритных грузов, которая не компенсируется плавностью работы телескопического механизма стрелы.

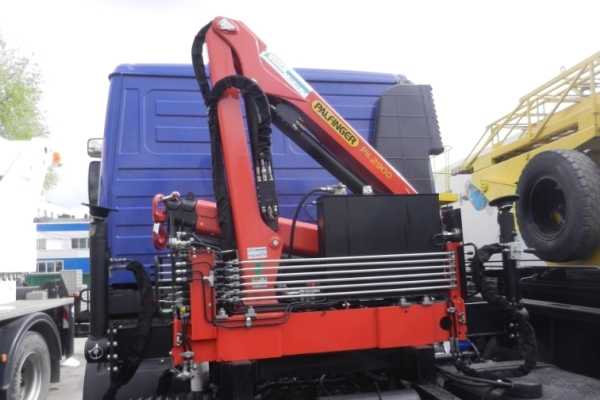

Гидравлические манипуляторы — производятся в Европе и России, стрела такого манипулятора сгибается, последнее из трёх звеньев имеет телескопическое выдвижение, крюк крепится прямо к стреле, трос и лебёдка отсутствуют. В транспортном положении манипулятор компактно складывается, сложенная стрела располагается поперёк автомобиля.

На наш взгляд, такие манипуляторы хороши для автомобилей, предназначенных для перевозки любых грузов, в качестве самопогрузчика — без необходимости работы автокраном.

Также интересны самые маленькие модели гидроманипуляторов, предназначенные для установки на автомобили, похожие на Газель или даже VW Crafter и которые не требуют регистрации в Ростехнадзоре (см фото).

Плюсы гидравлических манипуляторов:

• основной плюс — малый размер в транспортном положении;
• высокая точность позиционирования грузов;
• возможность установки на задний свес автомобиля, что позволяет работать с прицепом; можно также смонтировать манипулятор на полуприцеп;
• европейкие гидроманипуляторы давно и широкок представлены в Северо-Западном регионе: имеют активно работающие представительсва, большие склады кранов, запчастей, различного допонительного оборудования, выбор которого очень широк: захваты, грейферы, пульты дистанционного управления и т.д.;
• линейки гидроманипуляторов крупных производителей включают в себя несколько десятков моделей, позволяя выбрать кран, достаточный для ваших нужд;
• гидроманипуляторы малой грузоподъёмности (с грузовым моментном до 8-10 тм) имеют большое преимущество в собственной массе надо тросовыми, которое при увеличении грузового момента исчезает из-за утяжеления усиленных шарниров.
