Кабелеукладчик квг – Серийное производство кабелеукладчиков КВГ280, 220, КВГ2 и КВГ1 Завода ДСТ-УРАЛ

Кабелеукладчики КВГ-1, КВГ-2 — ООО «ЧТЗ»

Кабелеукладчик цепной – прицепное оборудование для укладки, механизации перемещения и защиты электрический кабелей и шланга для орошения, подводимых к узкозахватным комбайнам, которые работают с рамы забойного конвеера в очистных забоях пологих и наклонных пластов.

Кабелеукладчик необходим для размещения в нем:

  • Кабеля, который питает очистной комбайн,
  • Шланги, по ним подается необходимая охлаждающая жидкость.
  • Как правило на кабелеукладчике работают по 2 работника на каждом барабане. Это необходимо для поддержки нужного натяга кабеля, для приостановки барабана с кабелем при резком торможении кабелеукладчика.

    Кроме этого необходимо постоянно проверять глубину укладки кабеля. Глубина укладки кабеля проверяется, либо на автомате, либо визуально по положению ножа. Так же после прохождения 20-30 метров нужно проверять глубину специальным шестом или кабелеискателем.


    Делятся кабелеукладчики на несколько типов:

    • ножевые (расклинивающие),
    • гидравлические,
    • роторные.

    Ножевой кабелеукладчик

    Используется для прокладки кабеля на самых разных грунтах. В основном где необходимо предварительное рыхление почвы. Так же данный тип кабелеукладчика успешно применяют для прокладки кабеля через небольшие водоемы: реки, каналы и т. д. Кабель помещается в грунт водоема. Если у трактора нет возможности проехать (к примеру глубокое место). В этом случае работа кабелеукладчика обеспечивается длинными тросами. Для обеспечения стабильной работы кабелеукладчика необходимо 2-7 тракторов. Если кабель прокладывается на глубине, трубоукладчик может перемещаться по водой на глубине до 200 метров. Ширина канала, прорываемого кабелеукладчиком,  достигает 10 см и глубиной 60-70 см.

    Гидравлический кабелеукладчик

    Данный вид кабелеукладчика используется для прокладки кабеля в крупных реках. В специальной трубе судно создает давление водой на близком расстояния ко дну водоема. Благодаря этому, на дне размывается грунт и в появившуюся промоину прокладывается необходимый кабель.

    Роторный кабелеукладчик

    Предназначен для укладки кабеля в талых и мерзлых грунтах. Прокладывает траншею в грунте, укладывает в неё кабель и засыпает грунт плугом. Производительность такого кабелеукладчика до одного километра за один рабочий день.

    cheltrac.ru

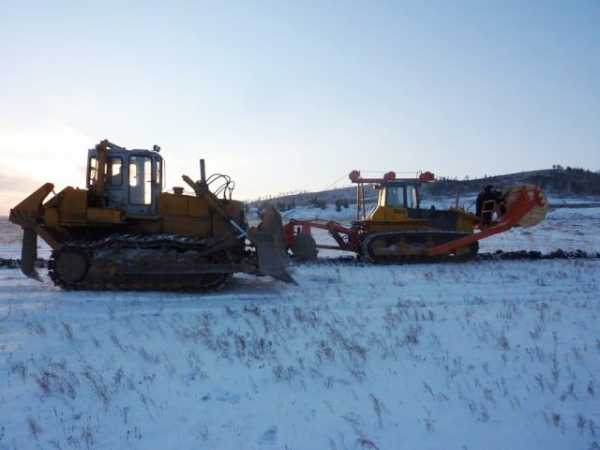

    Кабелеукладчик КВГ-1 и КВГ-2

    Кабелеукладчик КВГ-1 и КВГ-2


    Date 20.04.2012
    Author By ipadminka
    Category Землеройная техника

    Кабелеукладчики КВГ-1 и КВГ-2 спроектированы на базе гусеничных машин завода ЧТЗ. Используются кабелеукладчики серии КВГ для прокладки силового и оптического кабеля, труб небольшого диаметра, а также любых других разматываемых с барабана линий передач.

    Применяют кабелеукладчики для бестраншейной укладки различных видов кабеля, что позволяет использовать всего одну единицу техники для решения поставленных задач.

    Характеристики кабелеукладчиков КВГ

    ОсновноеМодель и параметр
     Машина КВГ-1Машина КВГ-2
    Категория разрабатываемого грунта1-41-4
    Глубина прокладывания, мм, до15001500
    Диаметр прокладываемого кабеля, мм,до8080
    Диаметр прокладываемых труб, мм32,40,50,6332,40,50,63
    Скорость прокладывания кабеля, км/ч0,4-1,50-2,5
    Диаметр, мм / количество размещаемых барабанов, шт.2250 мм / 2 шт.
    2500 мм / 1 шт.
    Полная масса барабанов , кг.40004000
    Величина смещения рабочего органа, мм1140
    Ширина прокладываемой сигнальной ленты, мм, до7575
    Ширина габаритная ( в сборе с навесным оборудованием ), мм37603760
    Глубина преодолеваемого брода, м1,11,1
    Масса машины ,кг.2300024000
    Базовый трактор ЧТЗТ-170 МБ.01
    Т-10Б.02 (ГМТ)

    Заказать такую технику можно в городе Челябинске у компании ООО ТД «Техкомплектинвест».



    b2prom.ru

    Кабелеукладчик КВГ-1 завод ЧЗПТ в Крыму

    Кабелеукладчик КВГ-1 является машиной специфического предназначения. Главным образом, задействуется техника для оперативности проложения кабельной продукции и полимерных изделий. Незаменима машина в таких отраслях, как энергетика, аграрный сектор, и даже ИТ технологии.

    Сильный лидер

    Кабелеукладчик КВГ-1 актуален при осуществлении таких технических задач:

    • Монтаже кабельной продукции, в числе которых телефония, коаксильный и силовой кабель, а также оптические модели.
    • Проложение сигнальных изделий;
    • Проведение труб из пластика предназначенных для оросительных систем;
    • Объединение кабелей без существенных установок;

    Машина предусматривает бестраншейный способ монтажа. Такой метод дает возможность сэкономить, как временной параметр, так и финансы. Ведь применение представленной техники избавляет от необходимости задействования факультативных установок. Кроме этого, подобная техническая особенность дает возможность задействовать кабелеукладчик КВГ-1 при всех климатических условиях.

    И один в поле воин

    Анонсируемая модель задействует, как ведущую машину, гусеничный бульдозер. Мощные тяговые усилия обеспечиваются сверхсовременным мотором с характеристиками 180 л/с. Бесперебойный пуск техники осуществляется с помощью электрического пускателя. Он не подведет даже при самых сложных климатических условиях. Кабелеукладчик КВГ-1 оснащен механической трансмиссией. Он обеспечивает надежную передачу крутящего момента. Техника характеризуется и отменной маневренностью. Это качество машина получила благодаря наличию семиопорных катков. Такая специфика дает возможность применять машину даже на болотистых ландшафтах, а также проблемных поверхностях. Следует отметить и увеличенную характеристику гусеничного полотна. Она равняется 900 мм.

    Модель является универсальной, в плане задействования навесных элементов. Оно может быть двух различных видов. В переднем отсеке размещается держатель, на него крепится барабан с кабелем и трубой. На заднем отсеке возводится рыхлитель с гидравлическими параметрами. Глубина рыхления равняется 1,5 м. Такая особенность позволяет обезопасить кабель от промерзания, так как именно такие параметры глубины гарантировано защитят от воздействия негативных температур. А вибрационное устройство, применяемое при выполнении соответствующих работ, значительно сократит сроки их выполнения.

    krym.chzpt.com

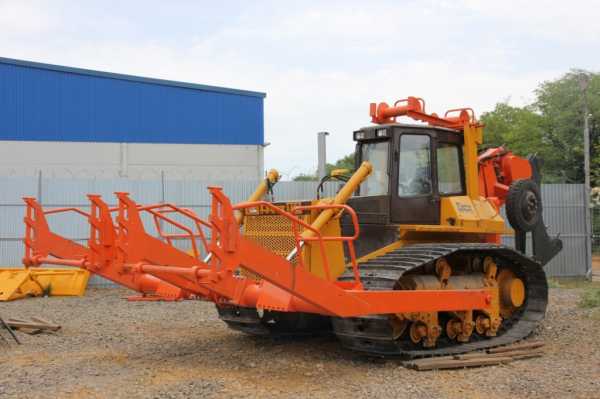

    Кабелеукладчик КВГ 2 новый от
    завода изготовителя

    Описание: Купить кабелеукладчик у Челябинского Завода Промышленных Тракторов, значит купить мощную и надежную технику по выгодной цене.

    Кабелеукладчик КВГ предназначен для бестраншейной укладки кабеля диаметром до 65 мм и сигнальной ленты. Для повышения эффективности кабелеукладчик квг оборудован вертикально вибрирующим ножом. При резании грунта нож совершает колебания в вертикальном направлении, что приводит в зависимости от грунта и скорости движения к снижению тягового сопротивления.

    Кабелеукладчик КВГ и кабелеукладчик КВГ2 на базе трактора болотохода Б10МБ.0121-2. Оборудование КВГ2: кабелеукладчик навесной: вибропропорщик с укладчиком, держатель барабанов. Назначение: прокладка телефонного, коаксиального, оптического, силового кабеля; сигнальной ленты одновременно с кабелем и трубой; пластиковых труб под кабель; труб специального назначения и пр. Глубина прокладывания кабеля, мм 1500. Диаметр прокладываемого кабеля, мм до 80. Скорость прокладывания кабеля, км/ч 0- 2,5. Смещение рабочего органа вправо и влево, мм 1140. этой функцией обладает кабелеукладчик КВГ2.

    Кабелеукладчик сконструирован на базе болотоходного трактора Т10. По желания покупателя на кабелеукладчик квг возможна установка двигателя ЯМЗ-238 М2 (240 л.с.), что существенно увеличит его мощность и производительность. На кабелеукладчик квг установлена механическая трансмиссия, 7-ми катковая тележка, ширина гусеничного полотна 900 мм. Полная масса 23 тн. (трактор Т10МБ и кабелеукладчик квг). Комплект ЗИП. Предпродажная подготовка оборудования. Техническая и гарантийная документация. Гарантийный срок на технику – 12 месяцев или 1500 моторных часов.

    Осуществляем доставку техники по регионам.

    По желанию заказчика вся техника может комплектоваться дополнительными опциями.

    Челябинский Завод Промышленных Тракторов. Производство, продажа, сервисное и гарантийное обслуживание спецтехники! Вся продукция сертифицированная. Качество продукции гарантировано.

    Телефон: +7 951 474 2255

    Дата публикации: 7 октября 2015

    Местонахождение: Москва, Москва и Московская обл., Россия

    promplace.ru

    Кабелеукладчик ТМ 10.00Б ГСТ КВГ-2

    трактор с установленным кабелеукладочным оборудованием КВГ



    Общие характеристики:

    1. Ходовая часть: на каретках качения (аналог CAT, Komatsu) для тяжелых условий эксплуатации с распределенной нагрузкой на катки и «свободными» бортовыми редукторами без опоры на грунт. Гусеница шириной 900 мм аналогична по опорной поверхности 7-ми катковой линейной тележке.

    2. Трансмиссия: гидростатическая BOSCHREXROTH (Германия), закрытая с независимыми контурами насос-мотор на каждый борт. Бесступенчатой изменение скорости/тяги во всем диапазоне. Общее КПД>80%.

    3. Управление: оборудованием и передвижением  — джойстики.

    4. Кабина  — шестигранная улучшенного обзора, двойной стеклопакет. Защита от опрокидывания ROPS. Кресло оператора ПИЛОТ эргономическое, пневмоподрессоренное.

    6. Гарантийный срок: 1 год/не менее 1500 моточасов; или расширенная до 3000м/ч / 2-а года –опция.

    7. Оборудование: Кабелеукладчик навесной: вибропропорщик с укладчиком, держатель барабанов, без барабанов.

    8. Включено:  «Северный Пакет»: ПЖД  Теплостар; Подогрев Топливной Магистрали; Двойной Стеклопакет.  Фильтр-сепаратор топлива с подогревом.

    9. Технические характеристики:

    Характеристики

    КВГ-2

    Глубина прокладывания кабеля, мм

    1500

    Диаметр прокладываемого кабеля, мм

    До 80

    Диамерт прокладываемых труб, мм

    32, 40, 50, 63

    Скорость прокладывания кабеля, км/ч

    0-2,5

    Смещение рабочего органа вправо и влево, мм

    1140

    Количество размещаемых барабанов, шт:
    — диаметр барабана 2250

    2

    — диаметр барабана 2500

    2

    Ширина с навесным оборудованием, мм

    3760

    Двигатель ЯМЗ-238/DEUTZ BF06M л.с.

    240/240

    Удельный расход топлива, г/лс

    157/150

    Рабочийобъем, л

    14.86/7.15

    Крутящий момент / запас крутящего момента/ мощности

    883 / 1200 Нм при оборотах 1250-1350 / запас кр.момента/мощности 40%

    Подвеска

    Жестко закрепленные на раму тележки К-образные качающиеся каретки

    Катки

    Со смазкой на весь срок эксплуатации, на подшипниках скольжения (втулках)

    Гусеничная лента

    44 башмака, 900 мм ширина

    Агрегаты трансмиссии, бортовые редуктора

    BOSCH-REXROTH (Германия)

    Бортредуктора

    Планетарные REXROTH (Германия)

    Коробка передач

    исполнена парой гидронасос-гидромотор с бесступенчатым переключением

    Кабина

    Шестигранная, повышенной обзорности с двойным стеклопакетом, подрессоренная

    Топливный бак, л

    310

    Рабочая масса, т

    23,5

    Тяга на гусенице, тн

    22

    Ширина гусеницы базовая, мм

    900







    novosibdiesel.ru

    Кабелеукладчик КВГ-1 завод ЧЗПТ в Сургуте

    Укладка проводов в грунт никогда не была простой задачей. Это тяжёлая работа для целой бригады рабочих. Кроме того, выполнение данной задачи требует определённых работ по благоустройству после прокладки проводов.

    Сегодня в сфере заглубления кабеля используется современная техника – кабелеукладчик КВГ-1. Машина производится на Челябинском заводе промышленных тракторов. Такая техника позволяет работать вне зависимости от погодных условий, времени суток. Машина не знает усталости, и поможет серьёзно сократить сроки на производство необходимых работ.

    Данная техника применяется во множестве сфер:

    1) заглубление телефонных и электропроводящих сетей;

    2) прокладка тонких пластиковых труб (например, для водоснабжения больших посевных площадей) диаметром до 63 мм;

    3) укладка сигнальных лент.

    Техника производится на базе бульдозера на гусеничном ходу. Машина оснащена 7-катковыми тележками. Широкая база позволяет применять кабелеукладчик КВГ-1 на бездорожье в условиях распутицы, на болотистых почвах и в других подобных местах.

    Дополнительно на бульдозер устанавливаются разрыхлители, барабан, трубы и другое оборудование. Оно нисколько не влияет на скорость и манёвренность машины.

    Техника приводится в движение двигателем Д-180. По желанию клиента может быть установлен более современный ЯМЗ-238. Стандартный вариант более экономичный, подойдёт для обычных грунтов. Если почва твёрдая, то лучше взять модификацию кабелеукладчика с ЯМЗ-238.

    Ремонт данных силовых агрегатов является простым и доступным. Запасные части имеются у многих поставщиков, поэтому обслуживание моторов не будет проблемой для покупателя.

    Мотор оснащён электрическим пускателем ПД-23. Этот агрегат позволяет машине заводиться даже в самых сложных метеоусловиях, искусственно поддерживая нужную температуру двигателя.

    Основные преимущества кабелеукладчика КВГ-1:

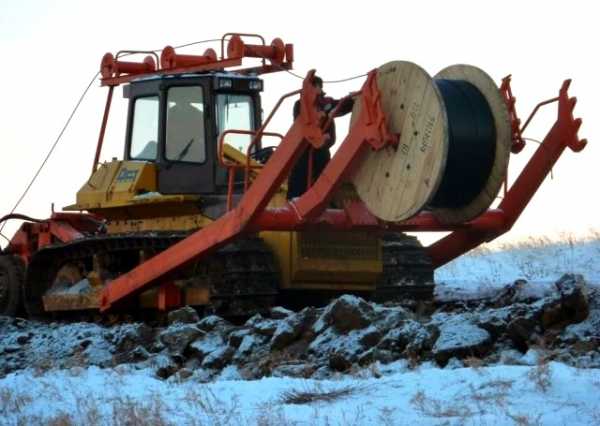

    • Принцип работы кабелеукладчика КВГ-1 прост. Впереди машины установлены большие держатели, предназначенные для размещения барабанов. От них на корму машины ведут трубы, по которым подаётся кабель. Сзади установлен мощных разрыхлитель, который опускается в грунт и создаёт в нём траншею. Под действием гидравлической системы кабель уходит в почву. Попутные нарушение целостности покрова минимальны.
    • Как можно убедиться, это быстрый и современный способ прокладки необходимых инженерных коммуникаций. Конечно, данная техника не может использоваться в условиях города, где требуется очень аккуратная прокладка ручным способом. Но на открытом пространстве эта машина даст форму любому другому способы укладки кабеля.
    • Скорость укладки кабеля впечатляет – до полутора километров за час работы. Глубина размещения провода может достигать 1,5 метра. Этот показатель регулируется оператором прямо из кабины посредством пульта управления. Прокладка производится строго по траектории движения КВГ-1.

    Звоните и оставляйте заявки на приобретение кабелеукладчика КВГ-1 по самым низким ценам от производителя. Всю подробную информацию о режимах работы, порядке хранения и технического обслуживание можно получить у наших специалистов по телефонам, указанным на странице.

    surgut.chzpt.com

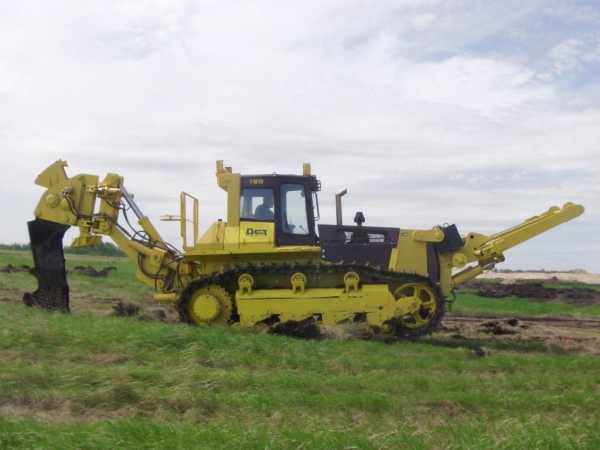

    Кабелеукладчик в Новосибирске от компании Новосибдизель

    Кабелеукладчик на базе ТМ10.00Б ГСТ15 предназначен для бестраншейной укладки кабеля диаметром до 65 мм и сигнальной ленты. Для повышения эффективности кабелеукладчик оборудован вертикально вибрирующим ножом. При резании грунта нож совершает колебания в вертикальном направлении, что приводит в зависимости от грунта и скорости движения к снижению тягового сопротивления на 30–60 %. Этот способ прокладки обеспечивает снижение трудоемкости в 7-8 раз по сравнению с прокладкой в открытую траншею.

    Основные преимущества кабелеукладчика производства ДСТ-Урал:

    1. Укладка кабелей и труб возможна в грунтах 1-4 категорий.

    2. Заглубления ножа 1300-1500 мм. Также благодаря регулируемому наклону ножа возможна укладка кабеля на любой промежуточной глубине.

    3. Использование 8-катковой тележки и 600-мм гусеницы позволяет снизить давление на грунт по сравнению с базовым трактором, что делает возможным эксплуатацию кабелеукладчика на мягких грунтах (переувлажненных, заболоченных, торфяных). Транспортный габарит по ширине — 2500 мм — при этом сохранился.

    4. Применение гидростатической трансмиссии позволяет с максимальной эффективностью использовать тяговые характеристики и обеспечивает исключительную маневренность. Максимальная тяга 26-28т обеспечивается вплоть до скорости 1,8 км/час.

    5. Рабочий орган кабелеукладчика смещается в горизонтальном положении на 1200 мм , и в вертикальном положении, что обеспечивает укладку кабеля в сложных географических условиях местности.

    6. Под действием вибраций рабочего органа, в разрушаемой среде частицы отделяются от массива и начинают колебаться, перемещаясь относительно рабочего органа-кабелеукладочного ножа. Происходит вытеснение грунта из основания условной траншеи и выравнивание подошвы кабельной трассы. При этом из грунта удаляются вода и воздух, захватывающие с собой мелкие частицы. Укладка кабеля происходит одновременно с рытьём

    7. Вибрационный кабелеукладчик не разрушает верхний слой грунта и засыпает после себя траншею с кабелем. Следы работ практически не остаются.

    8. Вибрация ножа кабелеукладчика в вертикальном направлении приводит, в зависимости от грунта и скорости движения, к снижению тягового сопротивления на 30-60%.

    9. Возмоность самопогрузки и саморазгрузки барабанов.

    Общие характеристики:

    1. Ходовая часть: на каретках качения (аналог CAT, Komatsu) для тяжелых условий эксплуатации с распределенной нагрузкой на катки и «свободными» бортовыми редукторами без опоры на грунт. Гусеница шириной 900 мм аналогична по опорной поверхности 7-ми катковой линейной тележке.

    2. Трансмиссия: гидростатическая BOSCHREXROTH (Германия), закрытая с независимыми контурами насос-мотор на каждый борт. Бесступенчатой изменение скорости/тяги во всем диапазоне. Общее КПД>80%.

    3. Управление: оборудованием и передвижением  — джойстики.

    4. Кабина  — шестигранная улучшенного обзора, двойной стеклопакет. Защита от опрокидывания ROPS. Кресло оператора ПИЛОТ эргономическое, пневмоподрессоренное.

    5. Гарантийный срок: 1 год/не менее 1500 моточасов; или расширенная до 3000м/ч / 2-а года –опция.

    6. Оборудование: Кабелеукладчик навесной: вибропропорщик с укладчиком, держатель барабанов, без барабанов.

    7. Включено:  «Северный Пакет»: ПЖД  Теплостар; Подогрев Топливной Магистрали; Двойной Стеклопакет.  Фильтр-сепаратор топлива с подогревом.

    8. Технические характеристики:

    Характеристики

    КВГ-280

    Глубина прокладывания кабеля, мм

    1500

    Диаметр прокладываемого кабеля, мм

    До 80

    Диамерт прокладываемых труб, мм

    32, 40, 50, 63

    Скорость прокладывания кабеля, км/ч

    0,4-1,5

    Количество размещаемых барабанов, шт:
    — диаметр барабана 2250

    2

    — диаметр барабана 2500

    2

    Ширина с навесным оборудованием, мм

    3760

    Двигатель ЯМЗ-238Б л.с.

    300

    Удельный расход топлива, г/лс

    214

    Рабочийобъем, л

    14.86

    Крутящий момент / запас крутящего момента/ мощности

    1225 / 1500 Нм при оборотах 1250-1350 / запас кр.момента/мощности 40%

    Подвеска

    Жестко закрепленные на раму тележки К-образные качающиеся каретки

    Катки

    Со смазкой на весь срок эксплуатации, на подшипниках скольжения (втулках)

    Гусеничная лента

    600 мм ширина

    Агрегаты трансмиссии, бортовые редуктора

    BOSCH-REXROTH (Германия)

    Бортредуктора

    Планетарные REXROTH (Германия)

    Коробка передач

    исполнена парой гидронасос-гидромотор с бесступенчатым переключением

    Кабина

    Шестигранная, повышенной обзорности с двойным стеклопакетом, подрессоренная

    Топливный бак, л

    310

    Рабочая масса, т

    30,0

    Тяга на гусенице, тн

    27

    Ширина гусеницы базовая, мм

    900
